中小学教育资源及组卷应用平台

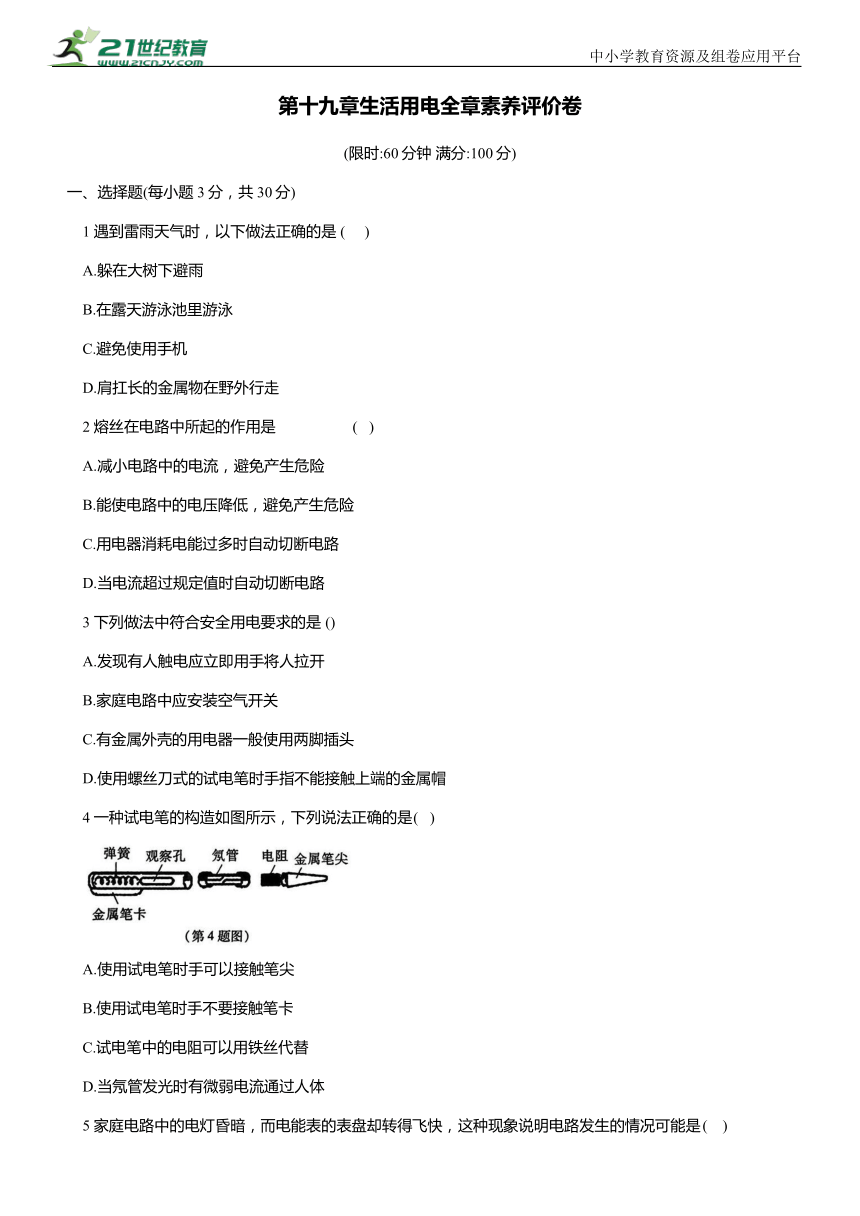

第十九章生活用电全章素养评价卷
(限时:60分钟 满分:100分)
一、选择题(每小题3分，共30分)
1 遇到雷雨天气时，以下做法正确的是 ( )
A.躲在大树下避雨
B.在露天游泳池里游泳
C.避免使用手机
D.肩扛长的金属物在野外行走
2 熔丝在电路中所起的作用是 ( )
A.减小电路中的电流，避免产生危险
B.能使电路中的电压降低，避免产生危险
C.用电器消耗电能过多时自动切断电路
D.当电流超过规定值时自动切断电路
3 下列做法中符合安全用电要求的是 ()
A.发现有人触电应立即用手将人拉开
B.家庭电路中应安装空气开关
C.有金属外壳的用电器一般使用两脚插头
D.使用螺丝刀式的试电笔时手指不能接触上端的金属帽
4 一种试电笔的构造如图所示，下列说法正确的是 ( )
A.使用试电笔时手可以接触笔尖
B.使用试电笔时手不要接触笔卡
C.试电笔中的电阻可以用铁丝代替
D.当氖管发光时有微弱电流通过人体
5 家庭电路中的电灯昏暗，而电能表的表盘却转得飞快，这种现象说明电路发生的情况可能是 ( )
A.短路 B.用电器的总功率过大
C.漏电 D.电源电压不足

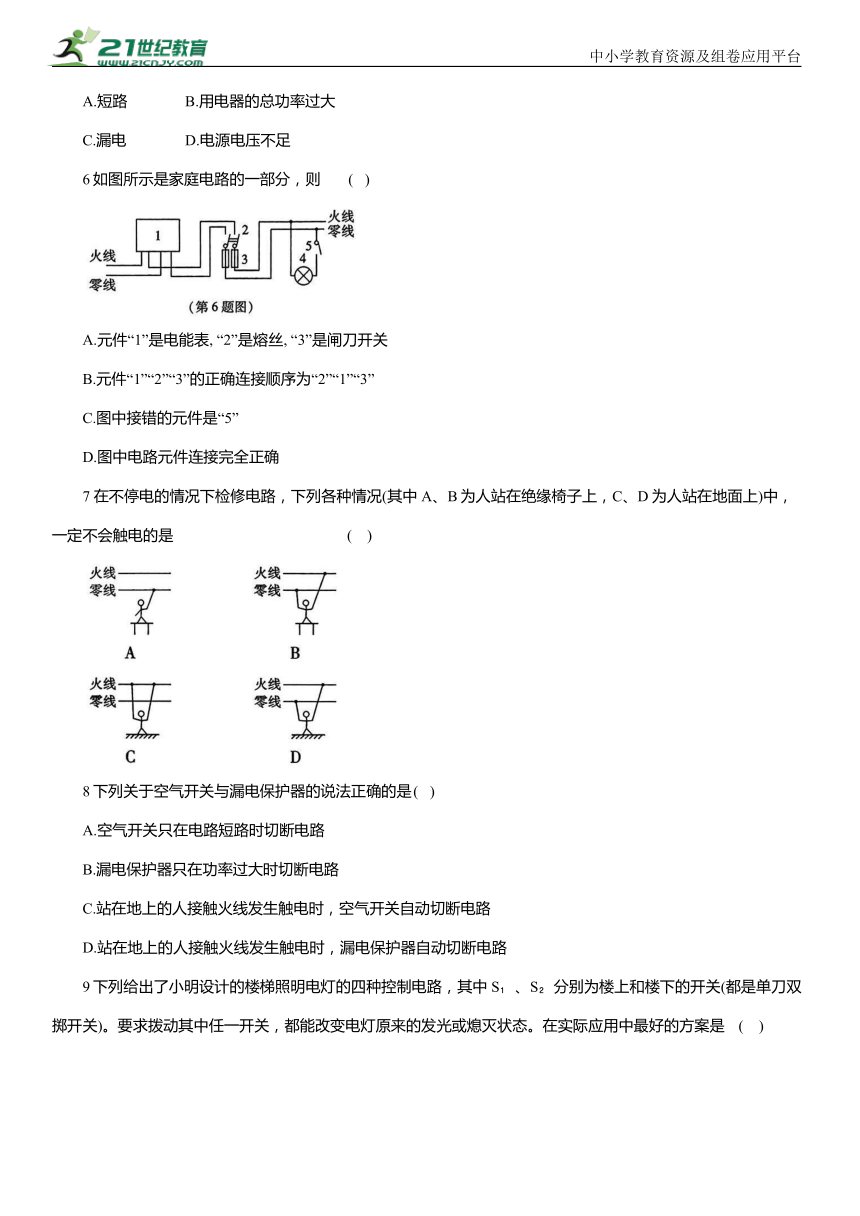

6如图所示是家庭电路的一部分，则 ( )
A.元件“1”是电能表, “2”是熔丝, “3”是闸刀开关
B.元件“1”“2”“3”的正确连接顺序为“2”“1”“3”
C.图中接错的元件是“5”
D.图中电路元件连接完全正确
7 在不停电的情况下检修电路，下列各种情况(其中 A、B为人站在绝缘椅子上，C、D为人站在地面上)中，一定不会触电的是 ( )
8下列关于空气开关与漏电保护器的说法正确的是 ( )
A.空气开关只在电路短路时切断电路
B.漏电保护器只在功率过大时切断电路
C.站在地上的人接触火线发生触电时，空气开关自动切断电路
D.站在地上的人接触火线发生触电时，漏电保护器自动切断电路

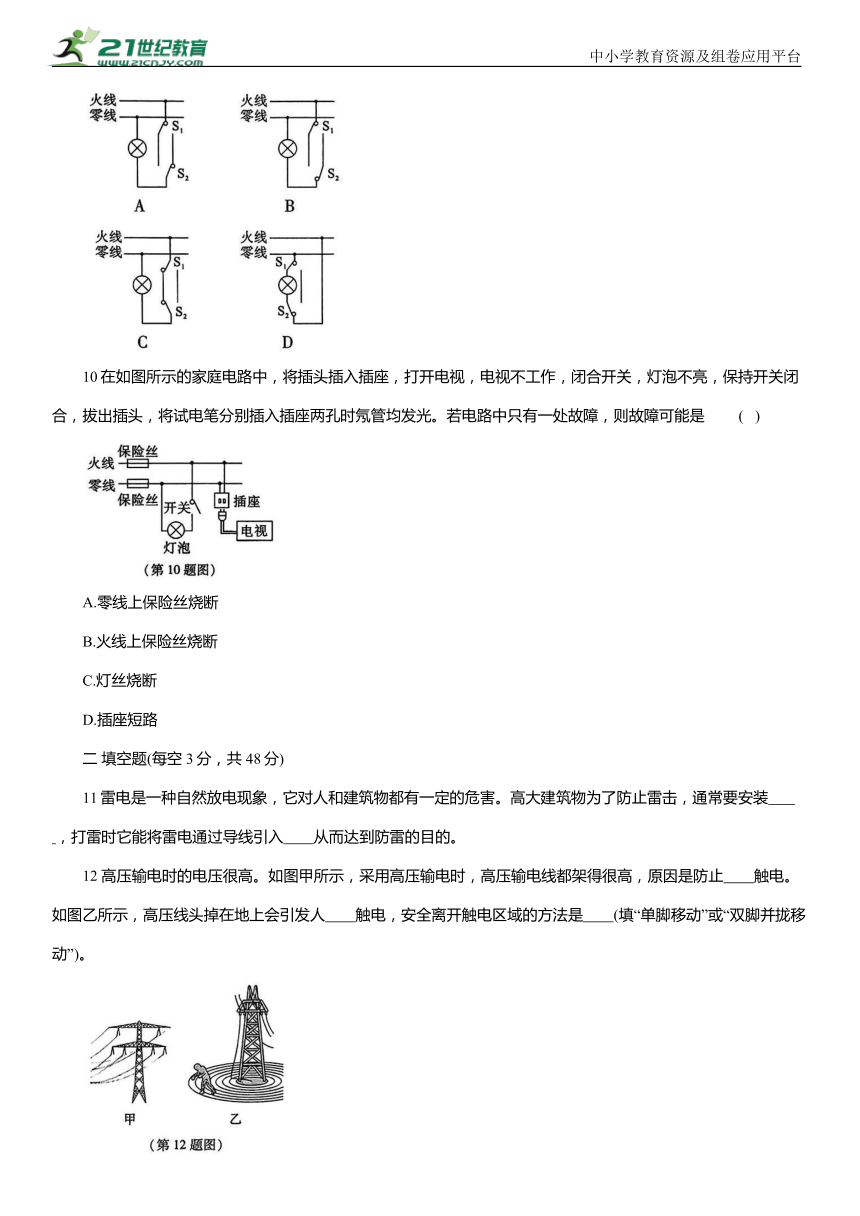

9下列给出了小明设计的楼梯照明电灯的四种控制电路，其中S 、S 分别为楼上和楼下的开关(都是单刀双掷开关)。要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态。在实际应用中最好的方案是 ( )
10在如图所示的家庭电路中，将插头插入插座，打开电视，电视不工作，闭合开关，灯泡不亮，保持开关闭合，拔出插头，将试电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是 ( )
A.零线上保险丝烧断
B.火线上保险丝烧断
C.灯丝烧断
D.插座短路
二 填空题(每空3分，共48分)
11雷电是一种自然放电现象，它对人和建筑物都有一定的危害。高大建筑物为了防止雷击，通常要安装 ，打雷时它能将雷电通过导线引入 从而达到防雷的目的。
12 高压输电时的电压很高。如图甲所示，采用高压输电时，高压输电线都架得很高，原因是防止 触电。如图乙所示，高压线头掉在地上会引发人 触电，安全离开触电区域的方法是 (填“单脚移动”或“双脚并拢移动”)。
13如图所示，图甲是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，则A孔接的是 线；图乙是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的 (填“C”或“D”)插脚接火线。
14如图所示为小娟家洗手间的部分电路，白炽灯L上标有“220 V 40 W”字样,白炽灯 L 正常发光时电阻为 Ω。该电路存在的错误是 。小娟改进电路后，想到家人常忘记关灯，便把标有“220 V60 W”字样的白炽灯 L'与 L 串联接入 A、B之间，则电路的总功率比原来 (填“大”或“小”)，白炽灯 L'与L 两端的电压之比为 。(不计灯丝电阻的变化)
15 如图所示是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中 A、B两处的电流不相等(即发生漏电)时，会迅速切断电路，从而起到保护作用。当维修人员在图中C处不慎触电时，漏电保护器 (填“会”或“不会”)切断电路。若人体电阻为10 kΩ,触电 时 通 过 人 体 的 电 流 为 mA。
16在家庭电路中，电冰箱、洗衣机等用电器的电源插座都用三孔插座，三孔插座与家庭照明电灯之间是 联，为了安全，三脚插头的接地脚应与用电器的 相连。如果电路出现故障，电工师傅一般会用试电笔检查电路哪里出现故障，如图所示甲、乙两种试电笔的使用方法，正确的是 (填“甲”或“乙”)。
三、作图题(每小题5分，共10分)
17将带开关的电灯、带熔丝的两孔插座和接冰箱的三孔插座正确地接入如图所示的电路中。
18一间教室要安装2盏“220 V 40 W”的电灯和一个插座，要求开关S只控制两盏灯且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。
四、计算题(12分)
19在装有“220 V 15 A”字样的电能表的电路中,已接入40 W 的电灯40 盏,30 W 的电灯20盏。若这些电灯每天使用5 h，则一个月(按30天计算)共消耗多少度电 若想在电路中再装一些40 W 的电灯，还可以再装多少盏
全章素养评价卷
一、1. C 2. D
3. B解析发现有人触电，应当先断开电源，不能用手直接将人拉开，否则施救者也会触电，故A 不符合题意；为了用电安全，家庭电路中应安装空气开关，故B 符合题意；有金属外壳的用电器要使用三脚插头，使金属外壳接地，防止漏电时发生触电事故，故C 不符合题意；使用螺丝刀式试电笔时，手指要接触上端的金属帽，千万不要接触笔尖金属体，故D 不符合题意。
4. D解析使用试电笔时，手不能接触笔尖，必须接触笔卡，使火线、人体和大地之间形成通路，故A、B说法错误；在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，此时试电笔的高值电阻分得的电压很大，人体分得的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，而铁丝的电阻很小，因此不能用铁丝代替试电笔中的电阻，故C 说法错误，D说法正确。
5. B解析如果家庭电路中发生短路，电路中所有用电器都不能工作，故A 不符合题意；如果用电器的总功率过大，电能表的表盘转得快，电路中电流过大，输送电能的导线分得的电压过大，则家庭电路中的电压低于正常值，就会出现电灯比往常的暗一些，故B 符合题意；如果出现漏电现象，电灯的亮度不变，故C 不符合题意；如果电源电压不足，会导致电灯昏暗，但不会导致电能表表盘转得飞快，故D 不符合题意。
6. C解析 元件“1”是电能表，“2”是闸刀开关，“3”是熔丝；家庭电路连接顺序为电能表、闸刀开关、熔丝，故题图“1”“2”“3”的连接顺序正确；开关应接在火线和电灯之间，故元件“5”连接错误。故选C。
7. A解析题图 A 中人站在绝缘椅子上，一只手接触零线，没有电流流过人体，人一定不会触电；题图B、D中人的一只手接触火线，另一只手接触零线，有电流流过人体，人一定会触电；题图C 中人的两只手接触火线，手和大地之间电压为220 V，有电流流过人体，人会触电。故选 A。
满分攻略
无论是何种方式低压触电，都有一个共同的特点，就是人体被作为导体而连入电路，且有一定电流流过人体。
8. D辨析空气开关在电路短路或用电器的总功率过大时切断电路，故A 说法错误；漏电保护器在火线与零线电流相差较大时切断电路，故B 说法错误；站在地上的人接触火线发生触电时，电流通过人体流入大地，此时火线与零线电流相差较大，应该是漏电保护器自动切断电路，而不是空气开关自动切断电路，故C 说法错误，D说法正确。
9. B解析题图 A 中，电路处于断开状态，电灯不发光，拨动S 时，电路仍没接通，电灯不发光；题图B中，电路处于断开状态，电灯不发光，拨动S 时，电路接通，电灯发光，再拨动 S 时，电路断开，电灯熄灭；题图C中，电路处于闭合状态，电灯发光，拨动S 时，电路断开，电灯熄灭，再拨动S 时，电路仍然断开，电灯不发光；题图D中，电路接通，电灯发光，拨动S 时，电路断开，电灯熄灭，再拨动S 时，电路短路。故选B。
10. A解析 将插头插入插座，打开电视，电视不工作，闭合开关，灯泡不亮，说明电路中存在断路故障；若灯丝烧断，因电路中只有一处故障，则电视机应该工作，故不可能是灯丝烧断；保持开关闭合，拔出插头，将试电笔分别插入插座两孔时氖管均发光，插座的左孔能使氖管发光，说明插座的左孔通过灯泡、开关与火线相连，插座的右孔能使氖管发光，说明火线是连通的。综合分析可知是零线断路(可能是零线上保险丝烧断)。故选A。
二、11.避雷针 大地
12.高压电弧 跨步电压 双脚并拢移动 解析当人靠近高压线路，且小于安全距离时，会造成高压电弧触电。高压线头落地后，在落地点周围的区域有跨步电压，人进入这一区域后会造成跨步电压触电；人双脚并拢离开时，双脚间几乎没有跨步电压，是比较安全的。
13.火D 解析 用试电笔测试插座的A 孔，氖管发光，则A孔接的是火线；火线首先接入开关，再接入台灯，由题图乙知，插头的 D 插脚应接火线。
14.1 210 开关接在零线上，白炽灯L 直接接到火线上 小 2：3解析根据 知，白炽灯L正常发光时电阻 由题图可知，开关接在了零线上，白炽灯L 直接接到了火线上，当更换灯泡或擦拭灯泡时容易触中当白炽灯 L'与L串联接入A、B之间时，电路中的总电阻变大，根据 可知，电路的总功率变小；串联时，通过两灯的电流相等，根据11 IR 得,白炽灯 L'与 L 两端的电压之比
15.会22 解析当维修人员在题图中C处不慎触电时，部分电流就会从 C 处通过人体流向大地，导致通过B处的电流比A处的小，因此漏电保护器会切断电路。家庭电路的电压 U =220 V,人体的电阻R=10 kΩ=10 Ω,因此通过人体的电流
16.并金属外壳 乙
三、17.如答图所示解析 电灯接法：火线经开关进入电灯顶端的金属点，零线直接接入电灯的螺旋套。带熔丝的两孔插座的接法：零线接左孔，火线先接熔丝再接右孔。三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，如答图所示。
18.如答图所示
解析要求开关 S 只控制两盏灯且每盏灯都能正常发光，则两盏灯并联再与开关串联，开关与火线连接；两孔插座左边接零线，右边接火线。如答图所示。
四、19.解已装电灯的总功率P=40 W×40+30 W×20=2200 W=2.2kW, (3分)
这些电灯一个月消耗的电能 W=Pt=2.2kW×
5h×30=330kW·h=330度; (3分)
电路的最大总功率.Pmax=UI=220 V×15 A=
3300 W, (3分)
待装电灯的总功率 2 200 W=1 100 W,可以再装电灯的盏数 (盏)。 (3分)
