专题15电磁作图
中小学教育资源及组卷应用平台
高分特训

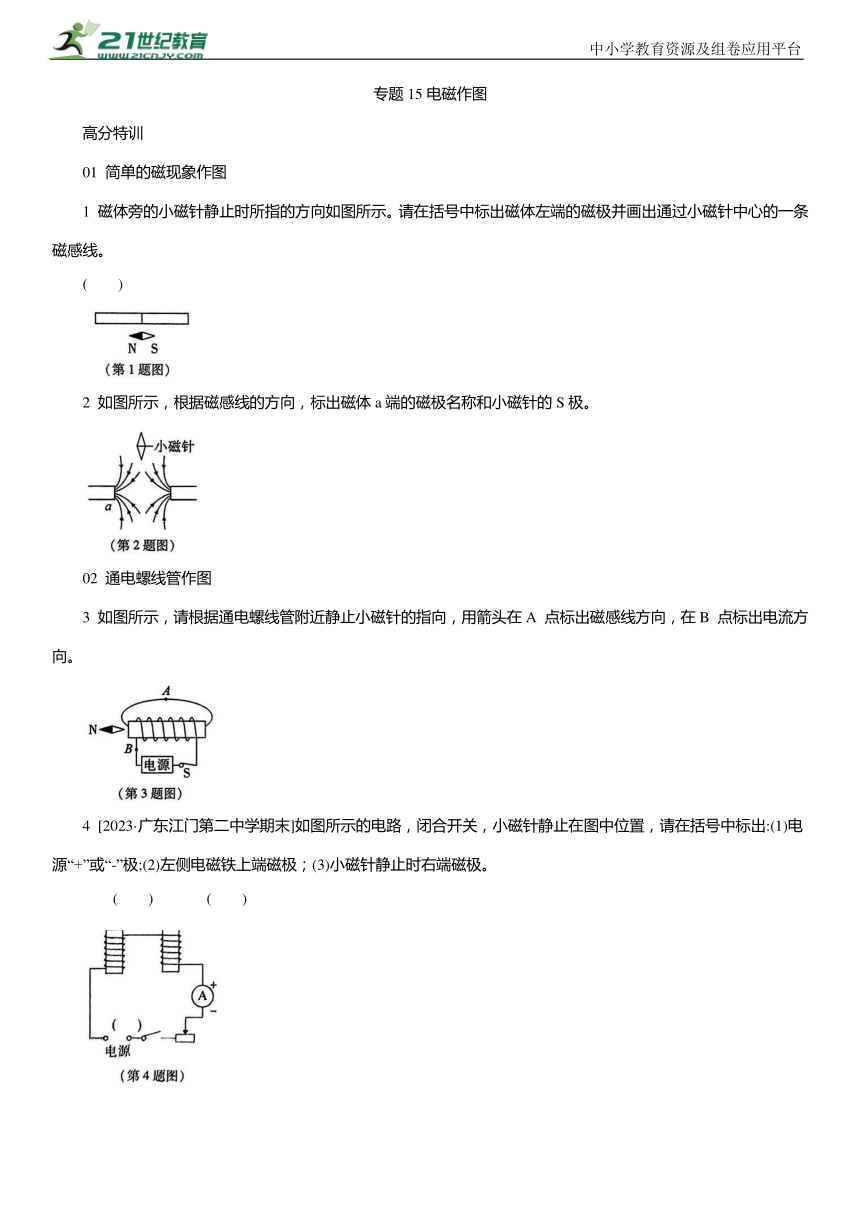

01 简单的磁现象作图
1 磁体旁的小磁针静止时所指的方向如图所示。请在括号中标出磁体左端的磁极并画出通过小磁针中心的一条磁感线。
( )
2 如图所示，根据磁感线的方向，标出磁体a端的磁极名称和小磁针的S极。
02 通电螺线管作图
3 如图所示，请根据通电螺线管附近静止小磁针的指向，用箭头在A 点标出磁感线方向，在B 点标出电流方向。
4 [2023·广东江门第二中学期末]如图所示的电路，闭合开关，小磁针静止在图中位置，请在括号中标出:(1)电源“+”或“-”极;(2)左侧电磁铁上端磁极；(3)小磁针静止时右端磁极。
( ) ( )

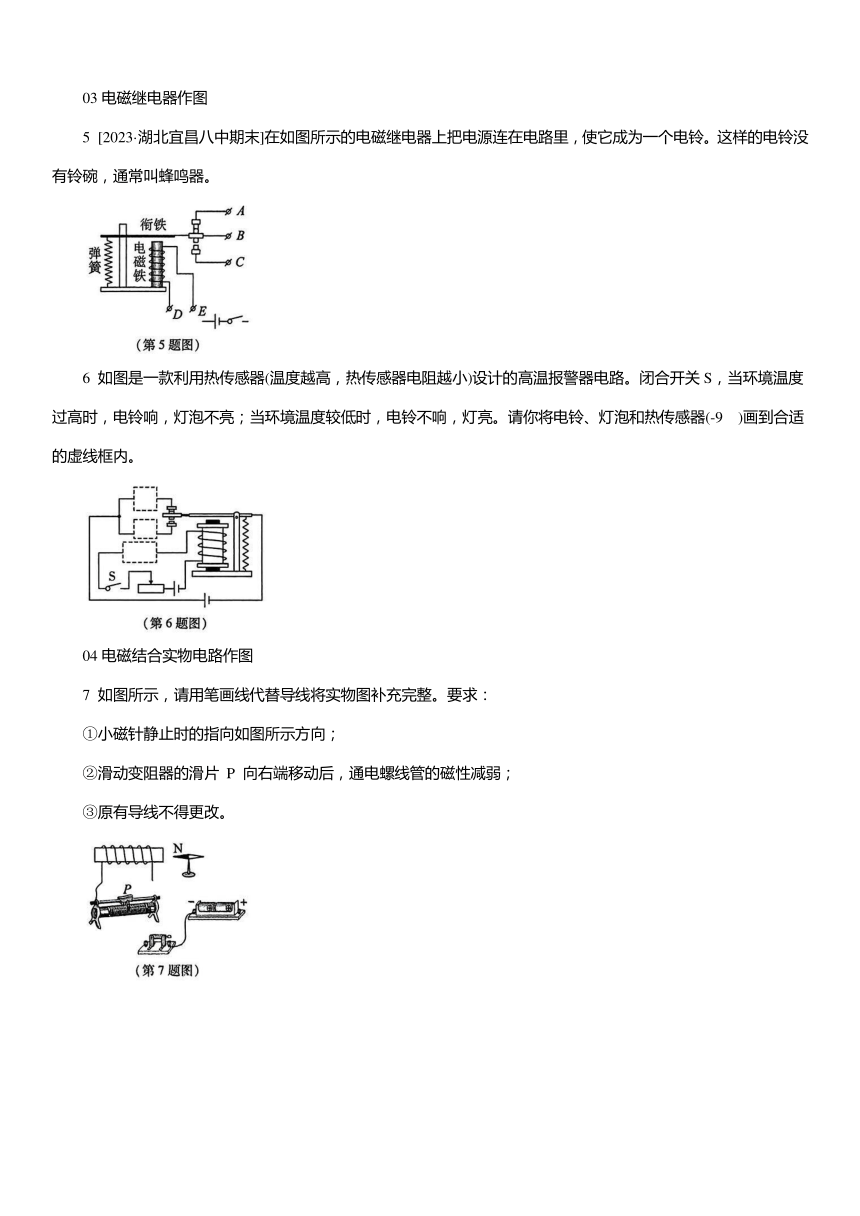

03电磁继电器作图
5 [2023·湖北宜昌八中期末]在如图所示的电磁继电器上把电源连在电路里，使它成为一个电铃。这样的电铃没有铃碗，通常叫蜂鸣器。
6 如图是一款利用热传感器(温度越高，热传感器电阻越小)设计的高温报警器电路。闭合开关S，当环境温度过高时，电铃响，灯泡不亮；当环境温度较低时，电铃不响，灯亮。请你将电铃、灯泡和热传感器(-9 )画到合适的虚线框内。
04电磁结合实物电路作图
7 如图所示，请用笔画线代替导线将实物图补充完整。要求：
①小磁针静止时的指向如图所示方向；
②滑动变阻器的滑片 P 向右端移动后，通电螺线管的磁性减弱；
③原有导线不得更改。
专题15 电磁作图常考
1.如答图所示 小磁针静止时其N极向左，说明该点的磁场方向向左，即通过小磁针中心的磁感线向左；因磁体周围的磁感线从N极发出，回到S极，故磁体的左侧为 S极，右侧为 N极，如答图所示。
2.如答图所示 解析因为在磁体外部，磁感线都是从N极指向S极的，因此，题图中两磁体的磁极都是S极；根据异名磁极相互吸引可知，小磁针下端为 N极，上端为S极，如答图所示。
3.如答图所示 解析 小磁针的左端为N 极，右端为S极，根据异名磁极相互吸引可知，螺线管的左端为 N 极，右端为S极；根据安培定则可知，电流从通电螺线管的右端流入，左端流出，所以 B 点电流的方向向下；在磁体的外部磁感线是从磁体的 N极出来，回到S极的，所以A 点磁感线的方向是向右的，如答图所示。
4.破题思路
如答图所示
5.如答图所示
6.如答图所示 解析当环境温度升高时，热传感器电阻变小，通过电磁铁的电流变大，电磁铁的磁性增强，电磁继电器的衔铁被吸合，动触点和下面的静触点接触，使得电铃接通发出报警声；当环境温度较低时，热传感器电阻较大，通过电磁铁的电流较小，电磁铁磁性较小，弹簧将衔铁拉起，使得灯泡工作，所以最上面的虚线框内接灯泡，中间虚线框接电铃，下方虚线框接热传感器，如答图所示。
7.如答图所示 解析 由异名磁极相互吸引可知，螺线管的右端是S极，左端是N 极，根据安培定则可知，电流从螺线管的右端流入、从左端流出；螺线管匝数一定时，滑片P 向右端移动后，通电螺线管的磁性减弱，说明螺线管中的电流减小，滑动变阻器接入电路的电阻增大，所以滑动变阻器左端下面接线柱接入电路，如答图所示。
