第4节电动机
基础练
01 磁场对通电导体的作用
1 如图所示，闭合开关，静止的导体棒 ab在轨道上向右运动，说明了通电导体在磁场中受到 的作用，若只将电源的正、负极对调，则导体棒 ab 将向 运动，若只将蹄形磁体的 N、S极对调，则导体棒 ab 将向 运动。(后两空均填“左”或“右”)
2 如图所示,通电线圈在磁场中发生扭转，说明通电线圈 。线圈左、右两侧导线受到力的方向 (填“相同”或“相反”)。
02电动机的基本构造
3 实际应用中的直流电动机的定子是指( )
A.线圈 B.机壳
C.机壳和电磁铁 D.换向器和电刷

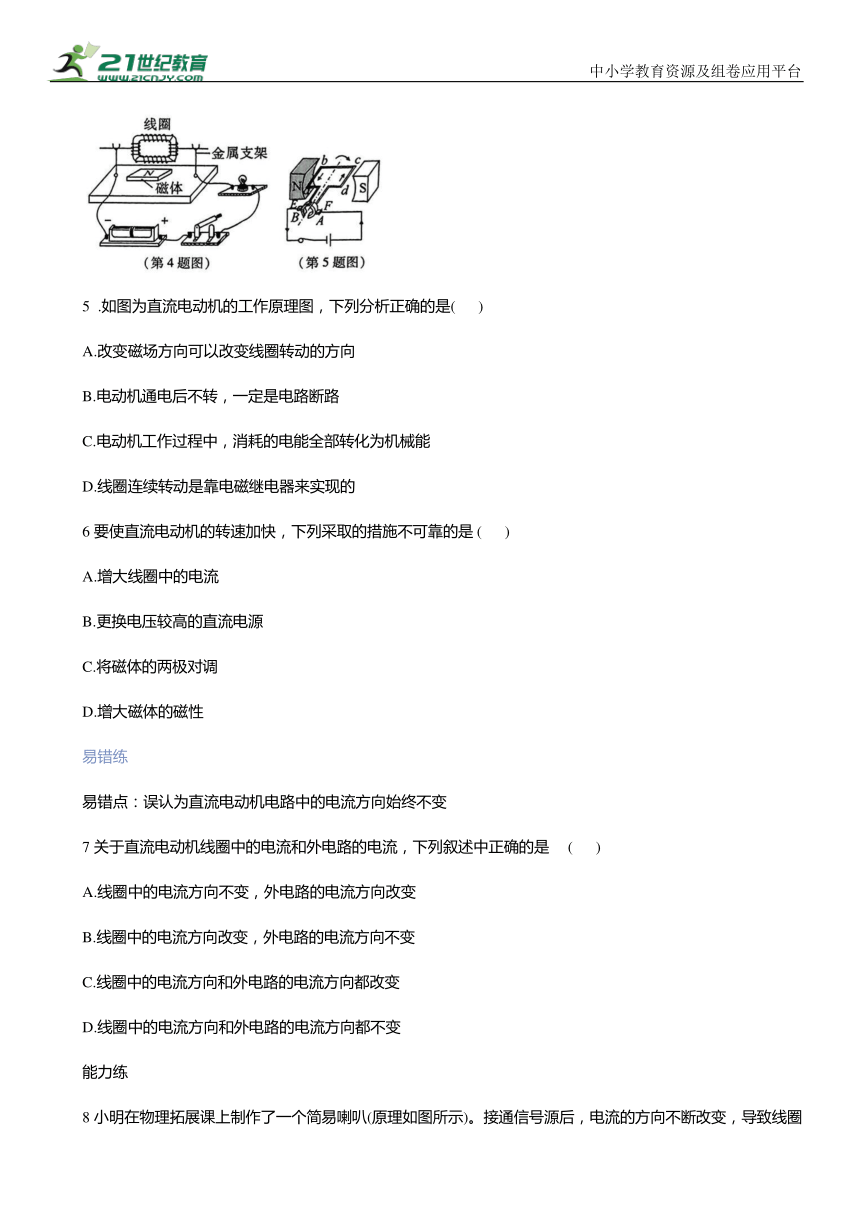

4小明和小华分别用如图所示的装置研究简易电动机的工作情况，小明将线圈两端引线的绝缘漆全部刮掉，小华只将线圈一端引线的绝缘漆全部刮掉，另一端引线的绝缘漆刮掉一半。闭合开关后(有电流通过灯丝，灯就发光)，下列说法正确的是 ( )
A.小明看到线圈连续转动，灯时亮时灭
B.小华看到线圈连续转动，灯持续发光
C.小华看到线圈来回摆动，灯时亮时灭
D.小明看到线圈来回摆动，灯持续发光
5 .如图为直流电动机的工作原理图，下列分析正确的是( )
A.改变磁场方向可以改变线圈转动的方向
B.电动机通电后不转，一定是电路断路
C.电动机工作过程中，消耗的电能全部转化为机械能
D.线圈连续转动是靠电磁继电器来实现的
6要使直流电动机的转速加快，下列采取的措施不可靠的是 ( )
A.增大线圈中的电流
B.更换电压较高的直流电源
C.将磁体的两极对调
D.增大磁体的磁性
易错练
易错点：误认为直流电动机电路中的电流方向始终不变
7关于直流电动机线圈中的电流和外电路的电流，下列叙述中正确的是 ( )
A.线圈中的电流方向不变，外电路的电流方向改变
B.线圈中的电流方向改变，外电路的电流方向不变
C.线圈中的电流方向和外电路的电流方向都改变
D.线圈中的电流方向和外电路的电流方向都不变
能力练

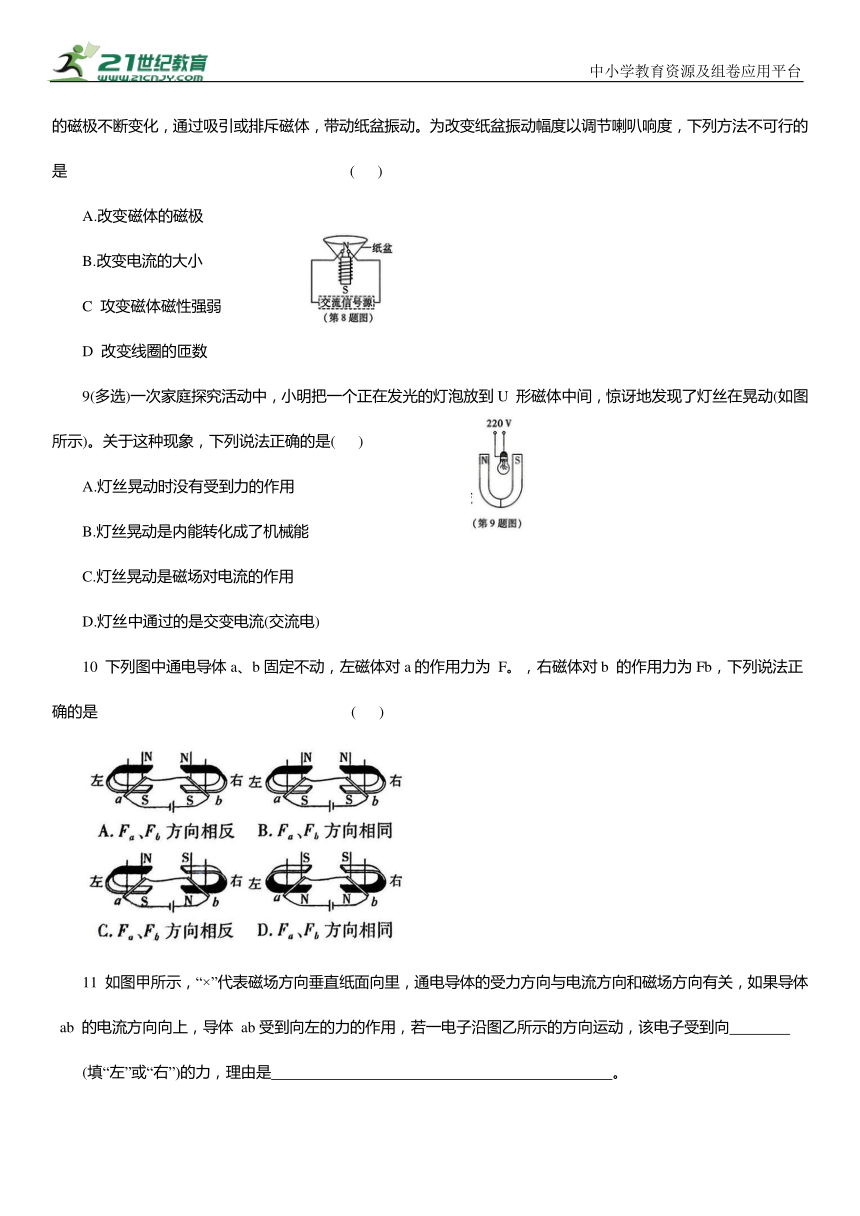

8小明在物理拓展课上制作了一个简易喇叭(原理如图所示)。接通信号源后，电流的方向不断改变，导致线圈的磁极不断变化，通过吸引或排斥磁体，带动纸盆振动。为改变纸盆振动幅度以调节喇叭响度，下列方法不可行的是 ( )
A.改变磁体的磁极
B.改变电流的大小
C 攻变磁体磁性强弱
D 改变线圈的匝数
9(多选)一次家庭探究活动中，小明把一个正在发光的灯泡放到U 形磁体中间，惊讶地发现了灯丝在晃动(如图所示)。关于这种现象，下列说法正确的是( )
A.灯丝晃动时没有受到力的作用
B.灯丝晃动是内能转化成了机械能
C.灯丝晃动是磁场对电流的作用
D.灯丝中通过的是交变电流(交流电)
10 下列图中通电导体a、b固定不动，左磁体对a的作用力为 F。，右磁体对b 的作用力为Fb，下列说法正确的是 ( )
11 如图甲所示，“×”代表磁场方向垂直纸面向里，通电导体的受力方向与电流方向和磁场方向有关，如果导体 ab 的电流方向向上，导体 ab受到向左的力的作用，若一电子沿图乙所示的方向运动，该电子受到向
(填“左”或“右”)的力，理由是 。
12 链教材 P135 演示改编如图所示，使线圈位于两磁极之间。
(1)通电后，图甲中 ab 导线的电流方向是 (填“由a到b”或“由b到a”)。
(2)线圈转过如图乙所示位置，用 的办法可使线圈靠磁场力继续顺时针转动至少半圈。
培优练
13(多选)如图所示， 表示导线中的电流方向垂直于纸面向里，⊙表示导线中的电流方向垂直于纸面向外，F是磁场对通电导线的作用力。下列哪个选项中，磁场对通电导线的作用力与图中 F 的方向相同 ( )
第4节 电动机
1.力左 左 解析闭合开关，静止的导体棒 ab在轨道上向右运动，说明通电导体在磁场中受到力的作用。若只将电源的正、负极对调，改变了导体棒 ab 中电流的方向，则导体棒 ab 的运动方向改变，所以导体棒 ab 将向左运动；若只将蹄形磁体的N、S极对调，改变了磁场的方向，则导体棒ab 的运动方向改变，所以导体棒 ab 将向左运动。
2.在磁场中受到力的作用 相反 解析 通电线圈在磁场中扭转，说明受到力的作用；左右两侧导线的电流方向相反、所在磁场方向相同，所以受到力的方向相反。
3. C解析 直流电动机由定子和转子两部分组成，对于一般的直流电动机来说，定子是固定不动的部分，其包括机壳和提供强磁场的电磁铁，转子是转动的部分，包括转动的线圈和随着线圈转动的换向器等。故C 符合题意
4. D解析小华将线圈一端引线的绝缘漆全部刮掉，另一端的只刮掉一半，线圈在一个半圈内受到磁场力的作用而转动，在另一个半圈没有电流通过线圈，线圈不受磁场力的作用，只利用惯性转动，这样线圈就可以在磁场中持续转动下去，灯时亮时灭，故B、C说法错误；小明把线圈两端引线的绝缘漆都刮掉，线圈每转过半圈，受力方向都会发生变化，线圈会来回摆动，电路中有持续的电流，灯会持续发光，故A 说法错误，D说法正确。
5. A解析 通电线圈在磁场中转动的方向与电流的方向、磁场的方向有关，若只改变磁场方向，则线圈转动方向改变，故A 正确；电动机通电后不转，有可能是断路，也有可能是线圈正好在平衡位置上，故B 错误；电动机工作过程中，消耗的电能一部分转化为机械能，一部分转化为内能，故C 错误；线圈连续转动是靠换向器来实现的，故D错误。
6. C解析 增大电动机转速的方法有增大线圈中的电流、更换电压较高的直流电源、增大磁体的磁性，所以A、B、D都可行；C中磁极对调，只能改变转动方向，不能改变转速。故选 C。
7. B解析 对于直流电动机，只能用直流电源来供电，所以外电路的电流方向是不变的；而电动机能持续地转动下去，线圈中的电流必须在线圈转过平衡位置后就需要通过换向器改变一次方向，所以线圈中的电流方向是变化的。故选 B。
易错总结
直流电动机中的换向器的作用是每当线圈刚转过平衡位置时自动改变线圈中电流的方向，使线圈持续转动。直流电动机中“直流”是相对于外电路而言的，外电路供电的电源为直流电源的电动机是直流电动机。
8. A解析 由题意知，要想改变纸盆振动幅度以调节喇叭响度，则需要改变磁体的磁性强弱、改变电流的大小或改变线圈的匝数。故选 A。
9. CD 解析由题图可知，发光的灯泡中有电流通过，电流处于磁场中，受到力的作用，是磁场对电流的作用，将电能转化为机械能，故A、B说法错误，C说法正确；灯丝晃动，说明其受力的方向不断改变，说明灯丝中通过的是交变电流，故D 说法正确。
10. A解析通电导体在磁场中受力的方向与电流的方向、磁场的方向都有关，若只改变电流的方向或磁场的方向，则通电导体受力的方向改变；
若电流的方向和磁场的方向同时改变，则通电导体受力的方向不变。A、B、D中两个磁体的磁场方向相同，但a、b中电流方向不同，所以两者作用力的方向相反；C中两个磁体的磁场方向不同，a、b中电流的方向也不同，两者作用力的方向相同。故选A。
11.右电子定向移动形成电流，电子定向移动的方向与电流的方向相反，与题图甲对比可知，电流方向相反，磁场方向不变，则受力方向改变解析电子带负电，电子定向移动的方向与电流的方向相反，由题图乙可知，电子向上运动，则电流的方向是向下的；与题图甲对比可知，磁场方向不变，而电流方向相反，所以电子受到力的方向为向右。
12.(1)由a到b (2)改变线圈中电流方向
解析(1)通电后，电流从电源的正极出发，故题图甲中 ab导线的电流方向是由a到b。(2)由题图乙能看出，线圈继续顺时针转动，磁场力会阻碍线圈运动，故此时必须改变线圈中的电流方向，所以可以通过改变线圈中的电流方向使得线圈继续顺时针转动至少半圈。
13. BD 解析 A 中，根据安培定则可以判断左侧通电螺线管的左端是 N 极、右端是S极，右侧通电螺线管的左端是 N极、右端是 S极，和题干中的磁极比对可知，导体中的电流方向不变，导体所在位置的磁场方向改变，所以磁场对通电导线的作用力方向改变，故A 不符合题意。同理分析B、C、D 可知,故C不符合题意,B、D 符合题意。
