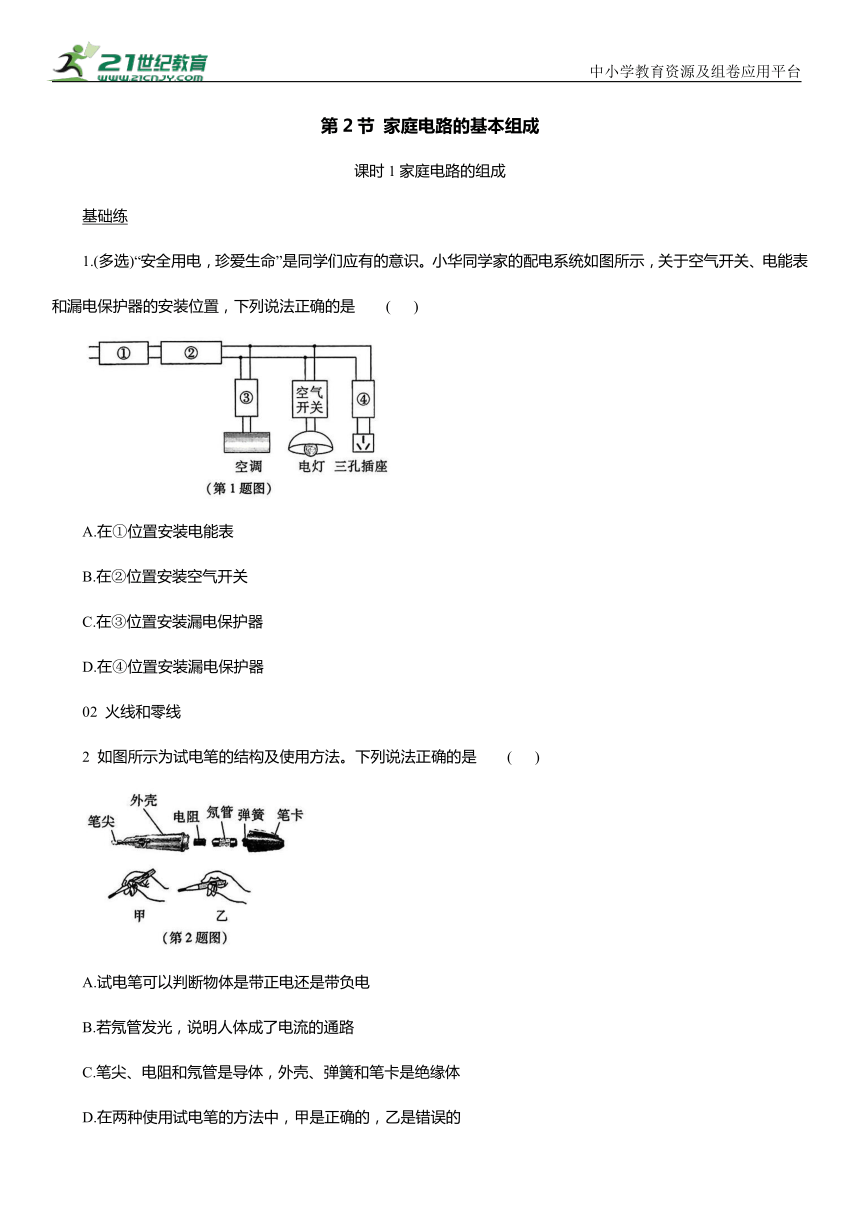

第2节 家庭电路的基本组成
课时1家庭电路的组成
基础练
1.(多选)“安全用电，珍爱生命”是同学们应有的意识。小华同学家的配电系统如图所示，关于空气开关、电能表和漏电保护器的安装位置，下列说法正确的是 ( )
A.在①位置安装电能表
B.在②位置安装空气开关
C.在③位置安装漏电保护器
D.在④位置安装漏电保护器
02 火线和零线
2 如图所示为试电笔的结构及使用方法。下列说法正确的是 ( )
A.试电笔可以判断物体是带正电还是带负电
B.若氖管发光，说明人体成了电流的通路
C.笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D.在两种使用试电笔的方法中，甲是正确的，乙是错误的

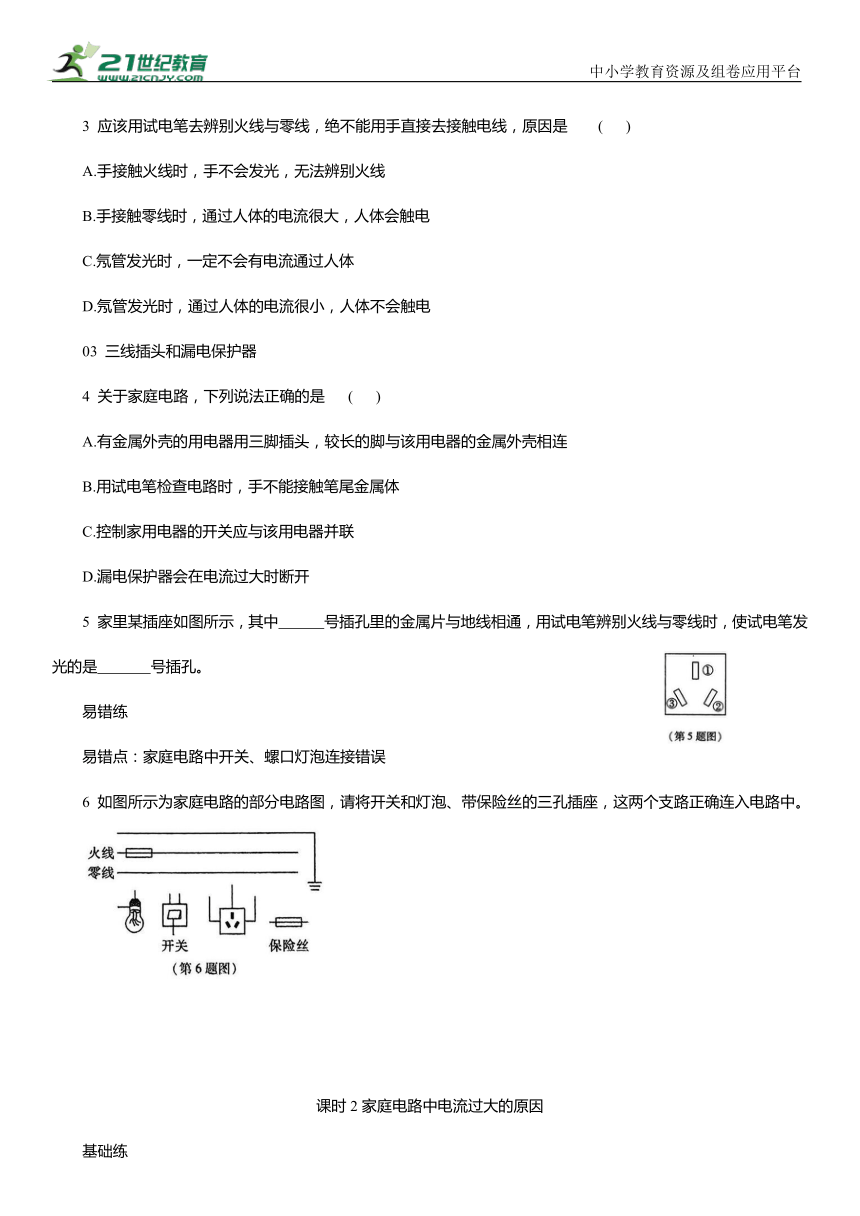

3 应该用试电笔去辨别火线与零线，绝不能用手直接去接触电线，原因是 ( )
A.手接触火线时，手不会发光，无法辨别火线
B.手接触零线时，通过人体的电流很大，人体会触电
C.氖管发光时，一定不会有电流通过人体
D.氖管发光时，通过人体的电流很小，人体不会触电
03 三线插头和漏电保护器
4 关于家庭电路，下列说法正确的是 ( )
A.有金属外壳的用电器用三脚插头，较长的脚与该用电器的金属外壳相连
B.用试电笔检查电路时，手不能接触笔尾金属体
C.控制家用电器的开关应与该用电器并联
D.漏电保护器会在电流过大时断开
5 家里某插座如图所示，其中 号插孔里的金属片与地线相通，用试电笔辨别火线与零线时，使试电笔发光的是 号插孔。
易错练
易错点：家庭电路中开关、螺口灯泡连接错误
6 如图所示为家庭电路的部分电路图，请将开关和灯泡、带保险丝的三孔插座，这两个支路正确连入电路中。
课时2家庭电路中电流过大的原因
基础练

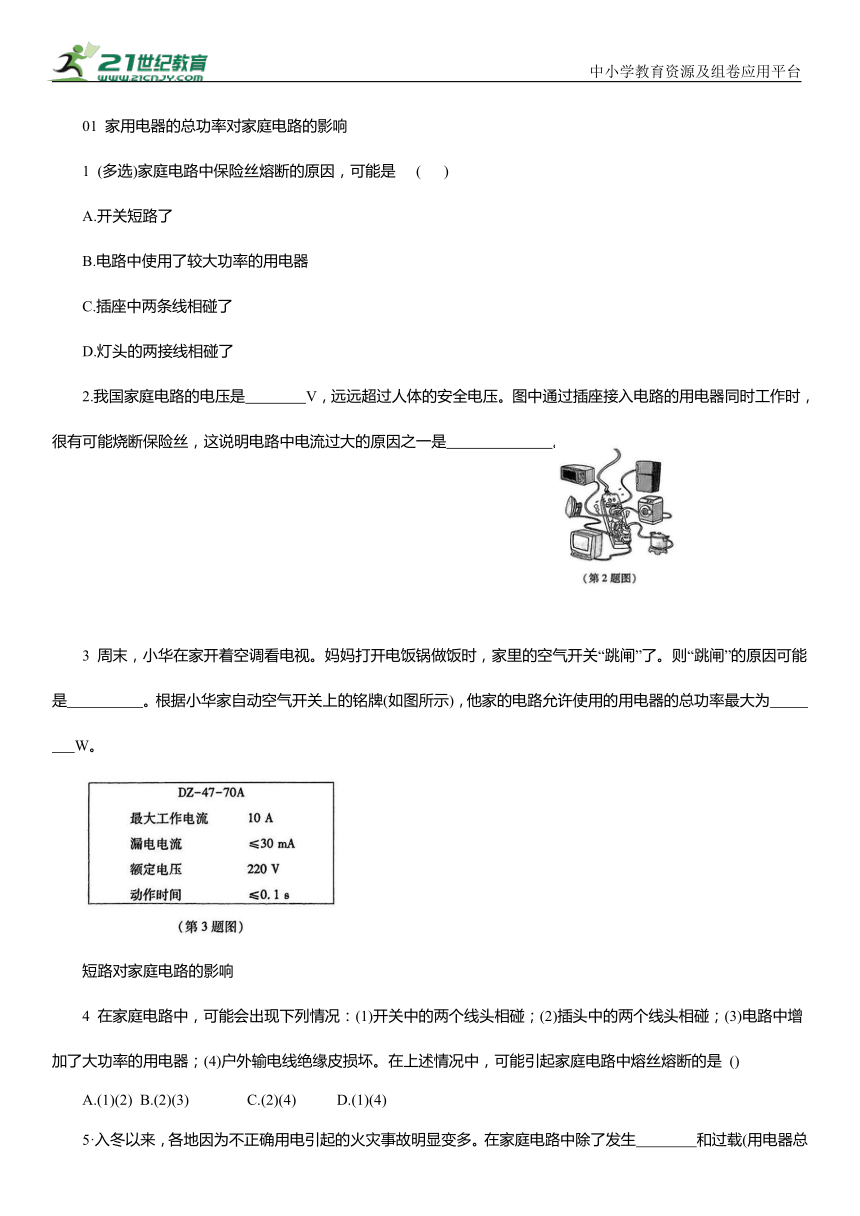

01 家用电器的总功率对家庭电路的影响
1 (多选)家庭电路中保险丝熔断的原因，可能是 ( )
A.开关短路了
B.电路中使用了较大功率的用电器
C.插座中两条线相碰了
D.灯头的两接线相碰了
2.我国家庭电路的电压是 V，远远超过人体的安全电压。图中通过插座接入电路的用电器同时工作时，很有可能烧断保险丝，这说明电路中电流过大的原因之一是 。
3 周末，小华在家开着空调看电视。妈妈打开电饭锅做饭时，家里的空气开关“跳闸”了。则“跳闸”的原因可能是 。根据小华家自动空气开关上的铭牌(如图所示)，他家的电路允许使用的用电器的总功率最大为 W。
短路对家庭电路的影响
4 在家庭电路中，可能会出现下列情况：(1)开关中的两个线头相碰；(2)插头中的两个线头相碰；(3)电路中增加了大功率的用电器；(4)户外输电线绝缘皮损坏。在上述情况中，可能引起家庭电路中熔丝熔断的是 ()
A.(1)(2) B.(2)(3) C.(2)(4) D.(1)(4)

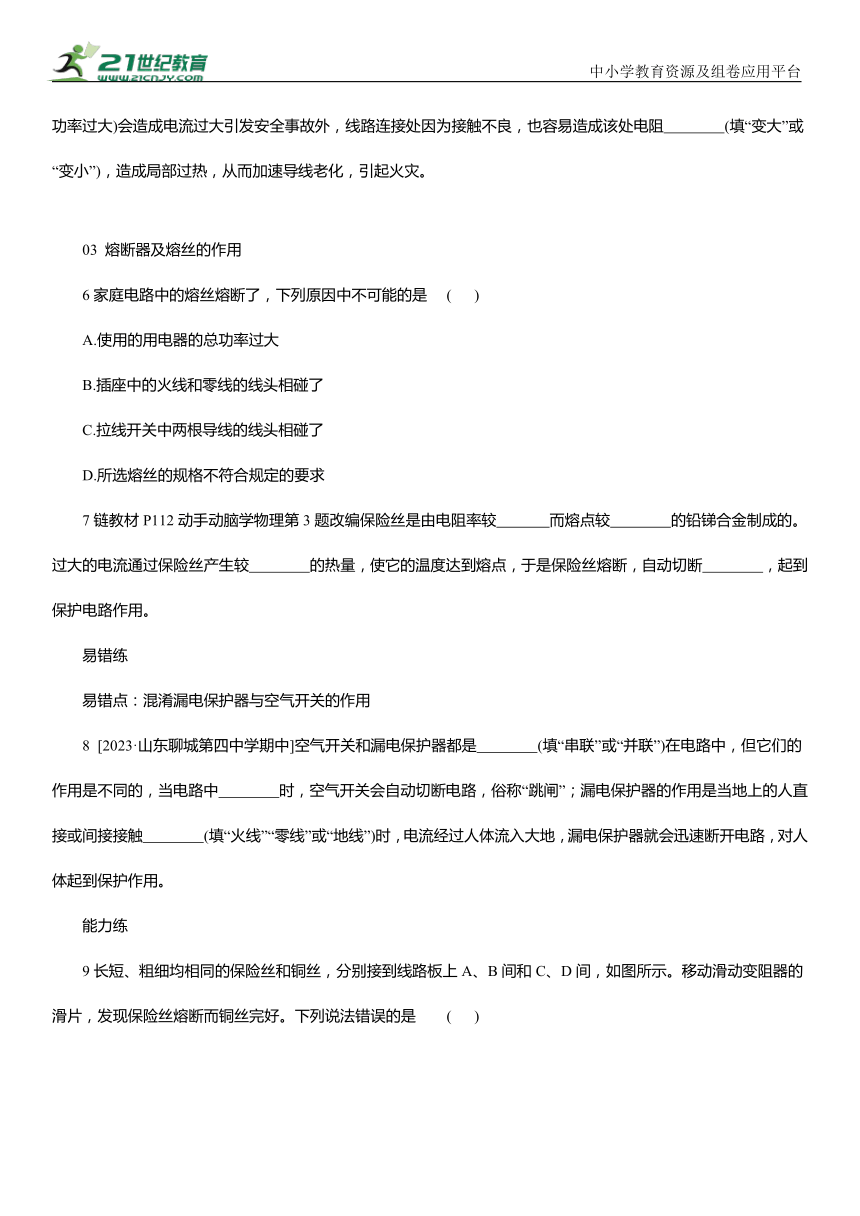

5·入冬以来，各地因为不正确用电引起的火灾事故明显变多。在家庭电路中除了发生 和过载(用电器总功率过大)会造成电流过大引发安全事故外，线路连接处因为接触不良，也容易造成该处电阻 (填“变大”或“变小”)，造成局部过热，从而加速导线老化，引起火灾。
03 熔断器及熔丝的作用
6家庭电路中的熔丝熔断了，下列原因中不可能的是 ( )
A.使用的用电器的总功率过大
B.插座中的火线和零线的线头相碰了
C.拉线开关中两根导线的线头相碰了
D.所选熔丝的规格不符合规定的要求
7链教材P112动手动脑学物理第3题改编保险丝是由电阻率较 而熔点较 的铅锑合金制成的。过大的电流通过保险丝产生较 的热量，使它的温度达到熔点，于是保险丝熔断，自动切断 ，起到保护电路作用。
易错练
易错点：混淆漏电保护器与空气开关的作用
8 [2023·山东聊城第四中学期中]空气开关和漏电保护器都是 (填“串联”或“并联”)在电路中，但它们的作用是不同的，当电路中 时，空气开关会自动切断电路，俗称“跳闸”；漏电保护器的作用是当地上的人直接或间接接触 (填“火线”“零线”或“地线”)时，电流经过人体流入大地，漏电保护器就会迅速断开电路，对人体起到保护作用。
能力练

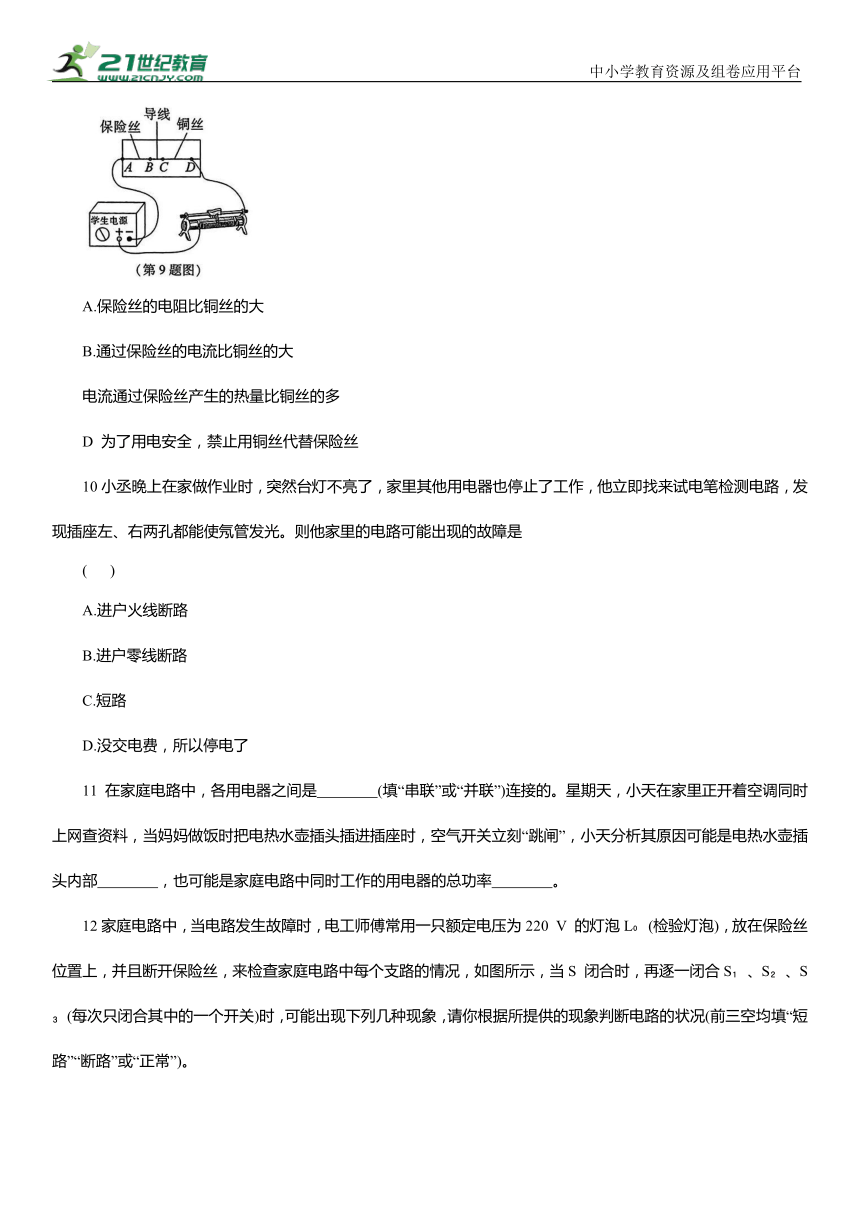

9长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是 ( )
A.保险丝的电阻比铜丝的大
B.通过保险丝的电流比铜丝的大
电流通过保险丝产生的热量比铜丝的多
D 为了用电安全，禁止用铜丝代替保险丝
10小丞晚上在家做作业时，突然台灯不亮了，家里其他用电器也停止了工作，他立即找来试电笔检测电路，发现插座左、右两孔都能使氖管发光。则他家里的电路可能出现的故障是
( )
A.进户火线断路
B.进户零线断路
C.短路
D.没交电费，所以停电了
11 在家庭电路中，各用电器之间是 (填“串联”或“并联”)连接的。星期天，小天在家里正开着空调同时上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部 ，也可能是家庭电路中同时工作的用电器的总功率 。
12家庭电路中，当电路发生故障时，电工师傅常用一只额定电压为220 V 的灯泡L (检验灯泡)，放在保险丝位置上，并且断开保险丝，来检查家庭电路中每个支路的情况，如图所示，当S 闭合时，再逐一闭合S 、S 、S (每次只闭合其中的一个开关)时，可能出现下列几种现象，请你根据所提供的现象判断电路的状况(前三空均填“短路”“断路”或“正常”)。
(1)L 不亮,说明该支路 。
(2)L 正常发光，说明该支路 。
(3)L 发光呈暗红色，说明该支路 。
(4)家庭电路中所有用电器都工作时，总电阻 (填“最大”或“最小”)。
13 如图所示，A为一根5 A 的保险丝，B、C均为3 A的保险丝。 S断开时,通过 R 的电流为 2.4 A。求当 S 闭合时：
(1)流过A保险丝的电流；
(2)哪根保险丝有可能熔断；该保险丝应该换用下表中直径为多大的保险丝。
直径/ mm 0.40 0.71 0.98 1.26 1.58 1.98
额定电流/A 1.5 3 4.5 6 7.5 15
第2 节 家庭电路
1. ABD 解析家庭电路的连接要按照进户线→电能表→总开关→保险装置→用电器的顺序安装，所以在题图①位置安装电能表，在②位置安装空气开关，故A、B说法正确；为避免人体触电，在插座的支路上一般安装漏电保护器，所以在题图④位置应安装漏电保护器，故D 说法正确；空调的功率一般比较大，在③位置安装空气开关，可以在电路的电流过大时自动断开开关以保护电路安全，故C 说法错误。
2. B解析试电笔可以判断火线与零线，不能判断物体带正电还是带负电，故A 错误；若试电笔接触火线，火线、试电笔、人体、大地构成电流的通路，试电笔的氖管中有电流通过，氖管就会发光，故B 正确；试电笔的弹簧、笔卡都是由金属制成的，都是导体，故C 错误；使用试电笔时，手要接触金属笔卡，题图中甲错误，乙正确，故D 错误。
3. D解析当手接触火线时，由于火线与大地之间的电压为220 V，而人体安全的电压是不高于36 V，因此手直接接触火线，人会有生命危险；手只接触零线时，由于零线与大地之间的电压为0，不会有电流通过人体；用试电笔测量火线时，加在试电笔和人之间的电压是220 V，试电笔和人是串联的，串联的电阻起分担电压的作用，电阻越大，分担的电压越大，试电笔的电阻很大，分担的电压很大，人分担的电压很小，通过人体的电流很小，电压不高于36 V，不会对人造成危害，故选 D。
4. A解析有金属外壳的用电器的三脚插头，较长的脚与该用电器的金属外壳相连，再通过三孔插座与地线相连，可防止因金属外壳漏电而触电，故A 说法正确；使用试电笔时，手要接触笔尾的金属体，不能接触笔尖的金属体，故B 说法错误；控制家用电器的开关应与该用电器串联，故C 说法错误；漏电保护器只有在电路发生漏电或有人触电时才会切断电源，故D 说法错误。
5.①② 解析 根据“左零右火上接地”的接线规则，三孔插座左侧的③接零线，右侧的②接火线，上端①接地线。使试电笔发光的是火线，即②号插孔。
6.如答图所示 解析 ①灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全；②三孔插座的接法：上孔接地线，左孔接零线，右孔接火线，保险丝应接在火线上，如答图所示。
图解物理
课时2家庭电路中电流过大的原因
1. BCD 解析引起家庭电路中保险丝熔断的原因一般是电路中电流过大，引起电路中电流过大的原因有两个：一是短路，二是总功率过大。开关短路会造成用电器始终工作，不会造成电流过大，故A 不符合题意；电路中使用了较大功率的用电器会造成电流过大，是保险丝熔断的原因之一，故B符合题意；插座中两条线相碰了会形成短路，会造成电流过大，是保险丝熔断的原因之一，故C 符合题意；灯头的两接线相碰了会形成短路，会造成电流过大，是保险丝熔断的原因之一，故D 符合题意。
2.220 总功率过大
3.用电器的总功率过大 2 200 解析 因为当开着空调看电视时，又打开电饭锅，然后家里的空气开关“跳闸”了，由此可知两个大功率用电器同时使用，可能是用电器的总功率过大，导致空气开关“跳闸”。由题图知，额定电压为220 V，最大工作电流为10 A，故电路允许使用的用电器的最大总功率P=UI=220 V×10 A=2 200 W。
4. B解析 熔丝熔断的原因是电路中的电流过大。(1)开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电路中的电流过大。(2)插头中的两个线头相碰，用电器短路，会导致电路中的电流过大。(3)电路中增加大功率的用电器，用电器的总功率增大，可能会导致电路中的电流过大。(4)户外输电线绝缘皮破坏，户外线可能短路，不会引起家中电路的电流过大。故选 B。
5.短路 变大 解析 引起家庭电路中电流过大的原因一是短路，二是过载，即用电器总功率过大。导线相互连接处因接触不良，该处的电阻较大，由 可知，连接处电流产生的热量较多，往往比别处更容易发热，加速导线老化，甚至引起火灾。
6. C解析根据P=UI 可知，家庭电路中的电压是一定的，若使用的用电器的总功率过大，电路中的电流过大，会使熔丝熔断，故A 不符合题意；若插座中的火线和零线的线头相碰，电路中发生短路，电路中的电流过大，会使熔丝熔断，故B 不符合题意；若拉线开关中两根导线的线头相碰，使电路闭合，用电器工作，不会使熔丝熔断，故C 符合题意；在选择熔丝时，所选的熔丝的额定电流小于电路的正常工作电流，熔丝会熔断，即选择熔丝的规格不符合要求，故D 不符合题意。
7.大低 多 电源
8.串联 电流过大 火线 解析 家庭电路中，常用到空气开关和漏电保护器，应将它们串联在电路中，这样才能起到保护作用；当家庭电路中电流过大时，空气开关会自动断开，切断电路；如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速断开电路，对人体起到保护作用。
9. B 解析 保险丝是由电阻率大、熔点低的铅锑合金制作的，粗细、长短均相同的保险丝比铜丝的电阻大；保险丝和铜丝串联，通过它们的电流相同，通电时间也相同，保险丝的电阻大于铜丝的电阻，由( 可得，保险丝产生的热量多，且保险丝熔点低，故保险丝先熔断，从而起到保护电路的作用，故A、C说法正确，B说法错误。若换用铜丝代替保险丝，由于铜丝的熔点高，当电路中电流过大时不易熔断，无法保护电路，故D 说法正确。
10. B解析 突然台灯不亮了，家里其他用电器也停止了工作，则干路中可能出现了断路现象；用试电笔检测电路，发现插座左、右两孔都能使氖管发光，这说明插座左、右两孔与火线之间是接通的，所以故障是进户零线发生了断路，故A 不符合题意，B符合题意；若电路中有短路，则电路中电流过大，空气开关跳闸，用试电笔检测电路，插座左、右两孔都不能使氖管发光，故C 不符合题意；若因没交电费而停电，用试电笔检测电路，插座左、右两孔都不能使氖管发光，故D不符合题意。
11.并联 短路 过大 样析家庭电路中各用电器都独立工作，互不影响，所以各用电器之间是并联的；家庭电路中的电流过大会导致空气开关“跳闸”，由题意知，空气开关“跳闸”的原因有：电热水壶插头内部发生短路；接入电热水壶后使得电路中同时工作的用电器的总功率过大。
12.(1)断路 (2)短路 (3)正常 (4)最小解析(1)当L 不亮时，说明电路是断路状态。(2)当 L 正常发光时,说明L 得到了220 V 的电压，则该支路发生了短路。(3)当L 发光呈暗红色时，说明L 与L 是串联的，两个灯分得的电压都小于220 V，故不能正常发光，反而说明L 是正常的。(4)在家庭电路中，所有用电器同时工作时，总电流最大，由 可知，此时总电阻最小。
13.解(1)由 得，电源电压 2.4 A×21Ω=50.4 V;
当S 闭合时,R 、R 并联,通过R 的电流,
因为并联电路干路电流等于各支路电流之和，所以通过保险丝 A 的电流 2.8A=5.2 A。
(2)根据题表中数据和上述计算结果可知I>5 A,I <3 A,I <3 A,所以保险丝A 可能会熔断，应选择直径为1.26 mm的保险丝。
