20.3电磁铁 电磁继电器 同步练习2025-2026学年人教版九年级物理全一册（有解析）

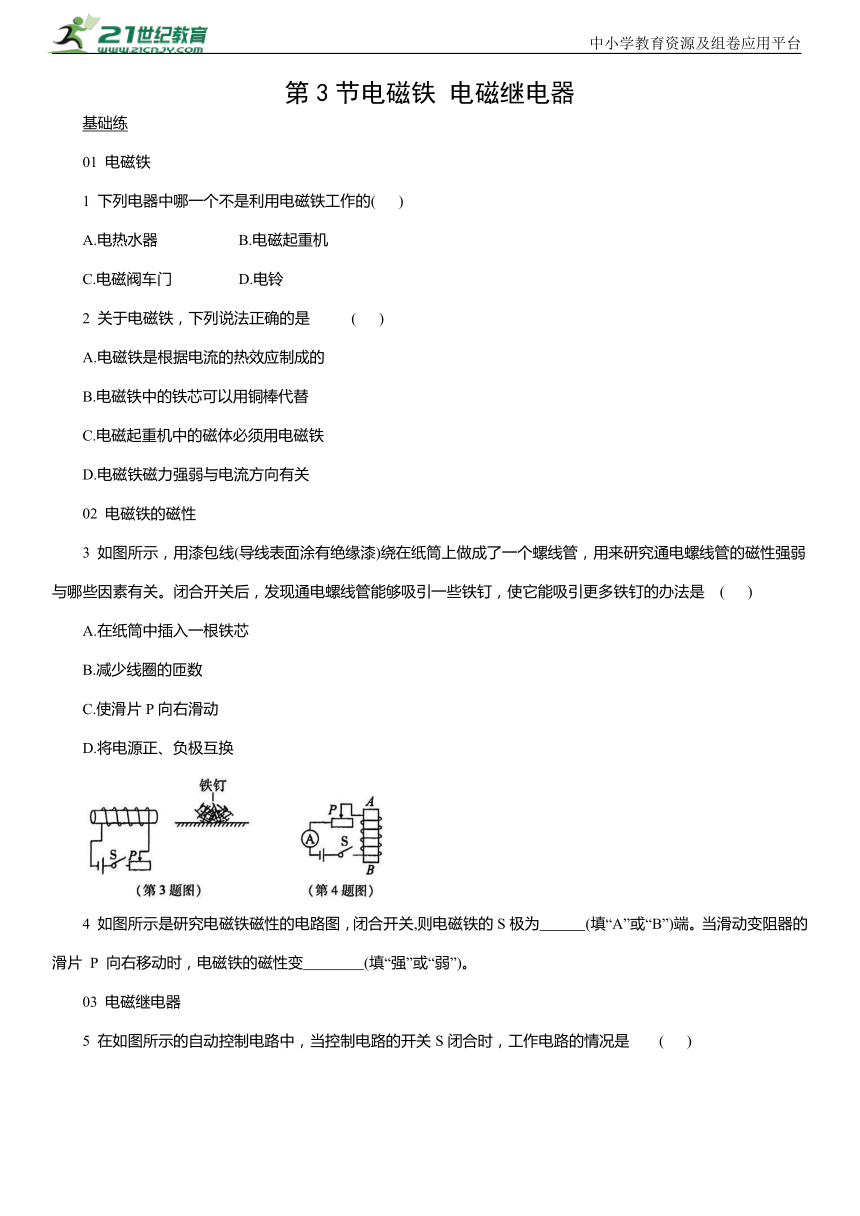

第3节电磁铁 电磁继电器
基础练
01 电磁铁
1 下列电器中哪一个不是利用电磁铁工作的( )
A.电热水器 B.电磁起重机
C.电磁阀车门 D.电铃
2 关于电磁铁，下列说法正确的是 ( )
A.电磁铁是根据电流的热效应制成的
B.电磁铁中的铁芯可以用铜棒代替
C.电磁起重机中的磁体必须用电磁铁
D.电磁铁磁力强弱与电流方向有关
02 电磁铁的磁性
3 如图所示，用漆包线(导线表面涂有绝缘漆)绕在纸筒上做成了一个螺线管，用来研究通电螺线管的磁性强弱与哪些因素有关。闭合开关后，发现通电螺线管能够吸引一些铁钉，使它能吸引更多铁钉的办法是 ( )
A.在纸筒中插入一根铁芯
B.减少线圈的匝数
C.使滑片P向右滑动
D.将电源正、负极互换
4 如图所示是研究电磁铁磁性的电路图，闭合开关,则电磁铁的S极为 (填“A”或“B”)端。当滑动变阻器的滑片 P 向右移动时，电磁铁的磁性变 (填“强”或“弱”)。
03 电磁继电器

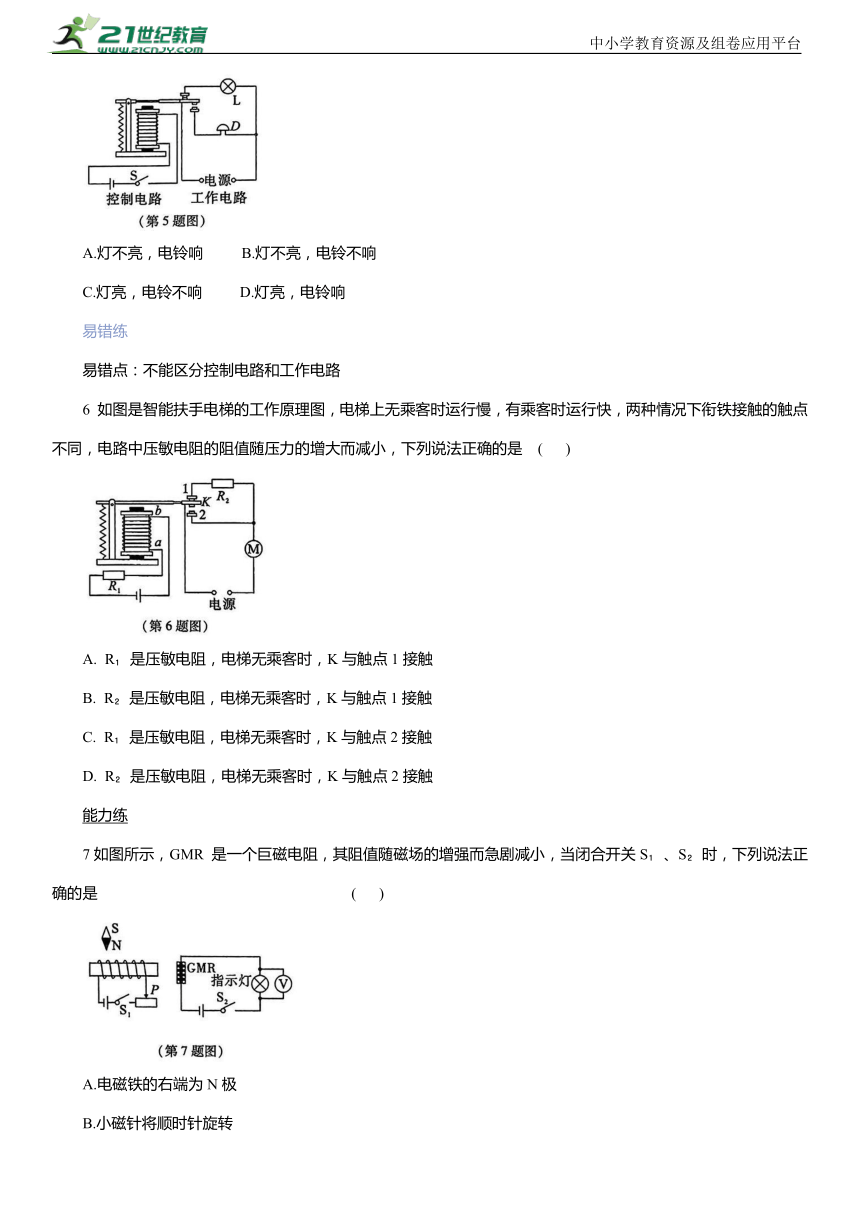

5 在如图所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是 ( )
A.灯不亮，电铃响 B.灯不亮，电铃不响
C.灯亮，电铃不响 D.灯亮，电铃响
易错练
易错点：不能区分控制电路和工作电路
6 如图是智能扶手电梯的工作原理图，电梯上无乘客时运行慢，有乘客时运行快，两种情况下衔铁接触的触点不同，电路中压敏电阻的阻值随压力的增大而减小，下列说法正确的是 ( )
A. R 是压敏电阻，电梯无乘客时，K与触点1接触
B. R 是压敏电阻，电梯无乘客时，K与触点1接触
C. R 是压敏电阻，电梯无乘客时，K与触点2接触
D. R 是压敏电阻，电梯无乘客时，K与触点2接触
能力练
7如图所示，GMR 是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S 、S 时，下列说法正确的是 ( )
A.电磁铁的右端为N极
B.小磁针将顺时针旋转
C.当P 向左滑动时，电磁铁的磁性增强，指示灯变暗
D.当P 向右滑动时，电磁铁的磁性减弱，电压表的示数减小

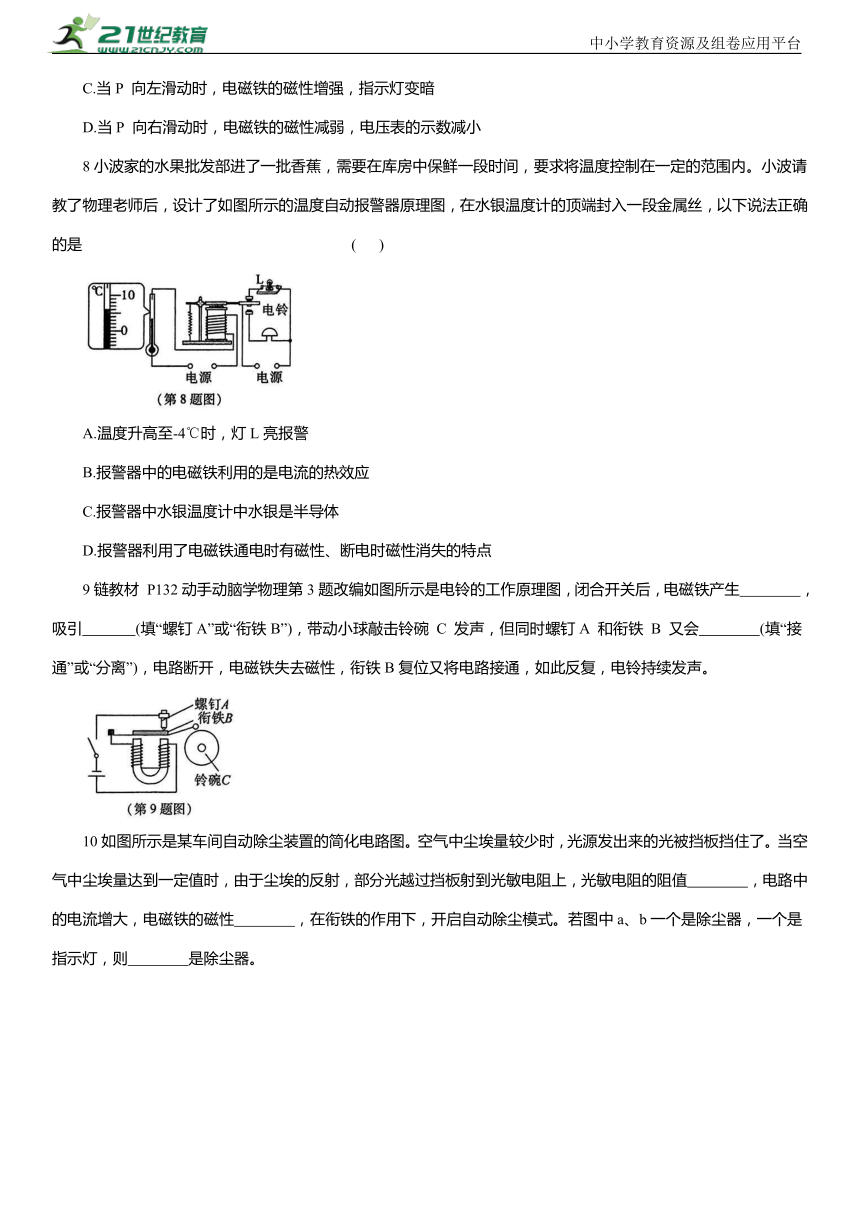

8小波家的水果批发部进了一批香蕉，需要在库房中保鲜一段时间，要求将温度控制在一定的范围内。小波请教了物理老师后，设计了如图所示的温度自动报警器原理图，在水银温度计的顶端封入一段金属丝，以下说法正确的是 ( )
A.温度升高至-4℃时，灯L亮报警
B.报警器中的电磁铁利用的是电流的热效应
C.报警器中水银温度计中水银是半导体
D.报警器利用了电磁铁通电时有磁性、断电时磁性消失的特点
9链教材 P132动手动脑学物理第3题改编如图所示是电铃的工作原理图，闭合开关后，电磁铁产生 ，吸引 (填“螺钉A”或“衔铁B”)，带动小球敲击铃碗 C 发声，但同时螺钉A 和衔铁 B 又会 (填“接通”或“分离”)，电路断开，电磁铁失去磁性，衔铁B复位又将电路接通，如此反复，电铃持续发声。

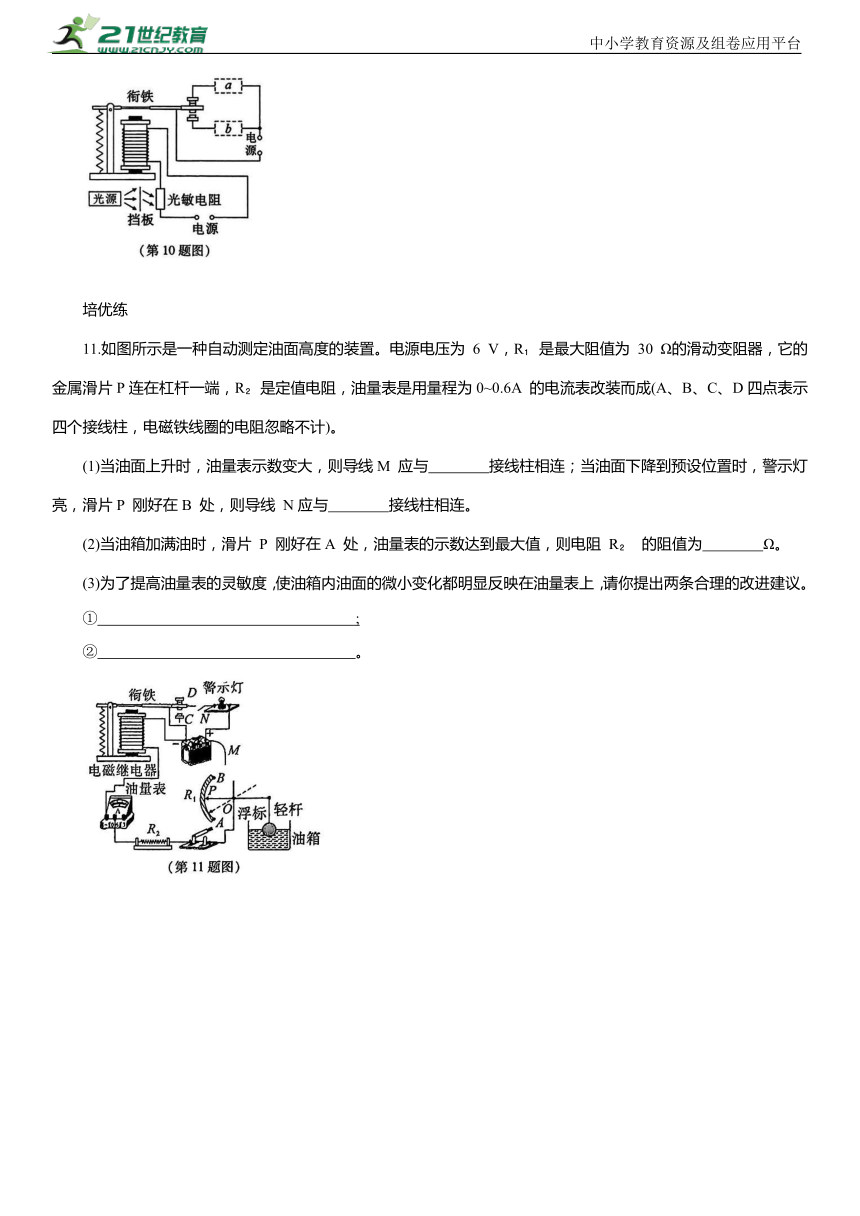

10如图所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时，光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，光敏电阻的阻值 ，电路中的电流增大，电磁铁的磁性 ，在衔铁的作用下，开启自动除尘模式。若图中a、b一个是除尘器，一个是指示灯，则 是除尘器。
培优练
11.如图所示是一种自动测定油面高度的装置。电源电压为 6 V，R 是最大阻值为 30 Ω的滑动变阻器，它的金属滑片P连在杠杆一端，R 是定值电阻，油量表是用量程为0~0.6A 的电流表改装而成(A、B、C、D四点表示四个接线柱，电磁铁线圈的电阻忽略不计)。
(1)当油面上升时，油量表示数变大，则导线M 应与 接线柱相连；当油面下降到预设位置时，警示灯亮，滑片P 刚好在B 处，则导线 N应与 接线柱相连。
(2)当油箱加满油时，滑片 P 刚好在A 处，油量表的示数达到最大值，则电阻 R 的阻值为 Ω。
(3)为了提高油量表的灵敏度，使油箱内油面的微小变化都明显反映在油量表上，请你提出两条合理的改进建议。
① ;
② 。
中小学教育资源及组卷应用平台
微专题8含电磁铁与电磁继电器的电路分析
1 如图所示，电磁铁的右下方有一铁块，在弹簧测力计作用下向左做匀速直线运动，闭合开关，在铁块从电磁铁的右下方运动到正下方的过程中，滑片 P 逐渐向 a 端滑动，下列判断正确的是 ( )
A.电磁铁的磁性逐渐减弱
B.电磁铁的上端为S极
C.铁块对地面的压强逐渐变大
D.弹簧测力计的示数逐渐变大
2 如图是公共汽车上用电磁阀控制车门开启或关闭的电路图。L 、L 是固定的线圈，衔铁T 、T 通过横杆相连并可左右移动，从而带动传动装置使车门开启或关闭。开关S接通触点 b时，线圈 (填“L ”或“L ”)具有磁性，吸引衔铁使 横杆向 (填“左”或“右”)运动，带动传动装置关闭车门。
3 小科设计了一种“闯红灯违规证据模拟记录器”，如图所示，拍摄照片模拟记录机动车闯红灯时的情景。小科查阅资料知道压敏电阻阻值随压力减小而增大，请阐述该模拟器工作的原理。
第3节 电磁铁 电磁继电器
1. A解析 电热水器工作时利用了电流的热效应，没有利用电磁铁，故A符合题意。
2. C解析电磁铁是利用电流的磁效应制成的，故A 说法错误；电磁铁的铁芯需用磁性材料制成，铜不是磁性材料，故不可以用铜棒代替，故B 说法错误；电磁起重机的主要部件是电磁铁，与永磁体相比，它的磁性的有无、强弱、极性都可以被人为控制，故C 说法正确；电磁铁磁力强弱与电流方向无关，故D说法错误。
3. A解析在纸筒中插入一根铁芯可以使通电螺线管的磁性增强，能吸引更多铁钉，故A 符合题意；减少线圈匝数会使通电螺线管的磁性减弱，不能吸引更多铁钉，故B 不符合题意；使滑片 P 向右滑动，滑动变阻器接入电路中的阻值变大，电路中的电流减小，通电螺线管的磁性减弱，不能吸引更多铁钉，故C 不符合题意；将电源正、负极互换，不能增强螺线管的磁性，不能吸引更多铁钉，故D 不符合题意。
4. B弱 解析闭合开关，根据安培定则判断出电磁铁的B端为S极；滑片P 向右移动时，电路中的电阻变大，电流变小，故电磁铁的磁性变弱。
5. A解析开关S闭合后，控制电路形成通路，电磁铁有磁性，将衔铁吸下，工作电路中电铃电路接通，电铃响，灯电路断路，灯不亮。故选 A。
6. A解析电磁铁所在电路为控制电路，压敏电阻应在控制电路中，故R 为压敏电阻。由题图可知，当人未站在电梯上时，压敏电阻的阻值较大，电路中的电流较小，电磁铁的磁性较弱，K与触点1 接触，电动机与电阻 R 串联，电动机转速较慢；当人站上电梯时，电阻R 的阻值减小，控制电路中的电流变大，电磁铁的磁性增强，吸引衔铁，使K 与触点 2 接触，电动机两端的电压增大，转速就会变快。故选A。
7. D解析闭合开关S 、S ，根据安培定则判断电磁铁的左端为 N 极，则小磁针将逆时针旋转，故A、B说法错误；当P 向左滑动时，左边电路中的电阻变小，电流变大，电磁铁的磁性增强，GMR 的阻值变小，右边电路中的电流变大，指示灯变亮，故C 说法错误；当P 向右滑动时，左边电路中的电阻变大，电流变小，电磁铁的磁性减弱，GMR 的阻值变大，由串联分压原理知，GMR 两端的电压变大，指示灯两端的电压变小，即电压表的示数变小，故D 说法正确。
8. D解析由题图可知，当温度升高到6 ℃时，水银和金属丝接通，所以温度升高至6℃时，电铃响报警，故A 错误；控制电路接通，电磁铁有磁性，电磁铁吸引衔铁，动触头和电铃的电路接通，电铃响，灯不亮；报警器利用了电磁铁通电时有磁性、断电时无磁性的特点，故B 错误，D正确；水银和金属丝接通，电路中有电流，所以水银和金属丝都是导体，故C 错误。
9.磁性 衔铁 B 分离 解析闭合开关，电磁铁有电流通过，电磁铁具有了磁性，衔铁 B 被吸引下来，使小球敲击铃碗 C 发出声音；同时衔铁 B 与螺钉A 分离，电路断开，电磁铁失去了磁性，小球又被弹回；衔铁 B 与螺钉 A 再次接触，电路闭合，不断重复，电铃便持续发声。
10.减小 增强 b 解析 当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，电路中的电流增大，根据欧姆定律可知，光敏电阻的阻值减小；当电路中的电流增大时，电磁铁的磁性增强，吸引衔铁，使动触点和下面的静触点接通，开启自动除尘模式，所以b是除尘器，a是指示灯。
11.(1)A D (2)10 (3)①增大电源电压 ②选用分度值更小的油量表(其他答案合理也可)解析(1)当油面上升时，油量表示数变大，即电路中电流变大，则电路中的总电阻变小，所以R 接入电路中的阻值变小，而油面上升，滑片向下滑，则导线M 应与A 接线柱相连；当油面下降到预设位置时，滑片 P 刚好在 B 处，此时滑动变阻器连入电路中的阻值最大，根据欧姆定律可知，油量表所在电路的电流最小，则电磁铁的磁性最弱，对衔铁的吸引力最小，则衔铁会在弹簧的作用下与上面静触点连通，警示灯亮，所以导线N应与 D 接线柱相连。(2)当油箱加满油时，滑片 P 刚好在A 处，只有R 连入电路，油量表的示数达到最大值，油量表的量程为0~0.6A，则电路中的电流 根据 可得， (3)为了提高油量表的灵敏度，使油箱内油面的微小变化都明显反映在油量表上，可以采用增大电源电压、选用分度值更小的油量表、减小R 和R 的阻值、增大浮标的体积等方法。
微专题3【含电磁铁与电磁继电器的电路分析重难
1. B解析滑片P逐渐向a 端滑动时，滑动变阻器接入电路中的电阻变小，电路中的电流变大，电磁铁的磁性逐渐增强，故A 错误；由右手螺旋定则可知，电磁铁的下端为 N 极，上端为 S 极，故B 正确；电磁铁的磁性增强，在铁块从电磁铁的右下方运动到正下方的过程中，电磁铁对铁块产生向上的吸引力增大，因此在铁块从电磁铁的右下方运动到正下方的过程中，铁块对地面的压力变小，但受力面积不变，根据 可知，铁块对地面的压强逐渐变小，故C 错误；铁块对地面的压力变小，接触面的粗糙程度不变，因此地面对铁块的摩擦力变小，铁块做匀速直线运动，弹簧测力计对它的拉力和它受到的摩擦力是一对平衡力，因此弹簧测力计对铁块的拉力变小，即弹簧测力计的示数逐渐变小，故D 错误。
2. L 右 解析 开关S接通触点b时，线圈L 具有磁性，吸引衔铁T ，使横杆向右运动，带动传动装置关闭车门。
3.有汽车闯红灯时，控制电路的压敏电阻压力增大，压敏电阻的阻值变小，当控制电路电源电压不变时，控制电路的电流变大，电磁铁磁性增强，电磁铁吸引衔铁，动触点和下面的静触点接通，电控照相机和电源接通进行拍照。
