第二章·内能的利用
第二节热机
【课标要求】
知道热机的概念,知道内燃机是热机的一种;了解四冲程内燃机的工作原理。
了解柴油机的构造和工作过程,了解柴油机与汽油机工作过程的异同点。
【学习目标】
热机能量转化认知
核心:理解热机将内能转化为机械能的核心原理,掌握冲程中的能量转化过程
关键:压缩冲程(机械能→内能,活塞压缩气体做功);做功冲程(内能→机械能,燃气推动活塞做功);通过“空气压缩引火仪”实验类比压缩冲程能量变化。
冲程识别与循环规律
核心:准确判断四个冲程,掌握工作循环中冲程数、转数、做功次数的定量关系。
关键:各冲程的气门开闭状态(如吸气冲程进气门开、排气门关)、活塞运动方向(上行/下行);一个工作循环“4冲程、2转、1次做功”的规律;飞轮惯性对非做功冲程的作用。
热机应用与效率意识
核心:结合生活实例(如汽车发动机)理解热机的应用价值,初步形成能量效率意识。
关键:通过“汽车发动机”“柴油机”等实例分析热机工作过程;认识能量损失(如散热、废气带走能量);理解“汽油味越淡,燃烧越充分,效率越高”的原理。
【重难分析】
重点:
热机的概念及工作原理、汽油机的四个冲程及其能量转化。
难点:
汽油机的四个冲程及其能量转化。
【知识预习】
阅读课本P25~28,思考以下问题
热机是将________能转化为________能的机械。常见的热机有________机、________机、________机、________机等。
答案:内,机械,蒸汽,内燃,汽轮,喷气式发动;
2.内燃机的工作原理:燃料(汽油或柴油)在汽缸里面燃烧时生成________的燃气,用来推动活塞________,把________能转化为________能。
答案:高温、高压,做功,内,机械;
3.汽油机的构造:由进气门、________、火花塞、汽缸、________、连杆、曲轴等组成的。
答案:排气门,活塞
4.活塞在汽缸内________时,从汽缸的一端运动到另一端的过程叫做一个________。
答案:运动,冲程
5.汽油机的一个工作循环是由________、________、________、________四个冲程组成的,在一个工作循环中,活塞往复运动________次,曲轴转动________周,对外做功________次。
答案:吸气,压缩,做功,排气,两,两,一;
6.柴油机和汽油机构造的不同点:①汽油机汽缸顶部有________;柴油机没有,只有________.②汽油机吸气冲程吸入________的混合物;柴油机吸气冲程只吸入________.③汽油机的点火方式为“________式”;柴油机的点火方式为“________式”。
答案:火花塞,喷油嘴,空气和汽油,空气,点燃,压燃;
重点梳理,答疑解惑
1.热机
定义:将燃料燃烧时释放的内能转化为机械能的机械统称为热机。
(2)热机的种类:蒸汽机、内燃机、汽轮机、喷气式发动机等。
2.内燃机
内燃机及其工作原理:将燃料的化学能通过燃烧转化为内能,又通过做功,把内能转化为机械能。按燃烧燃料的不同,内燃机可分为汽油机、柴油机等。

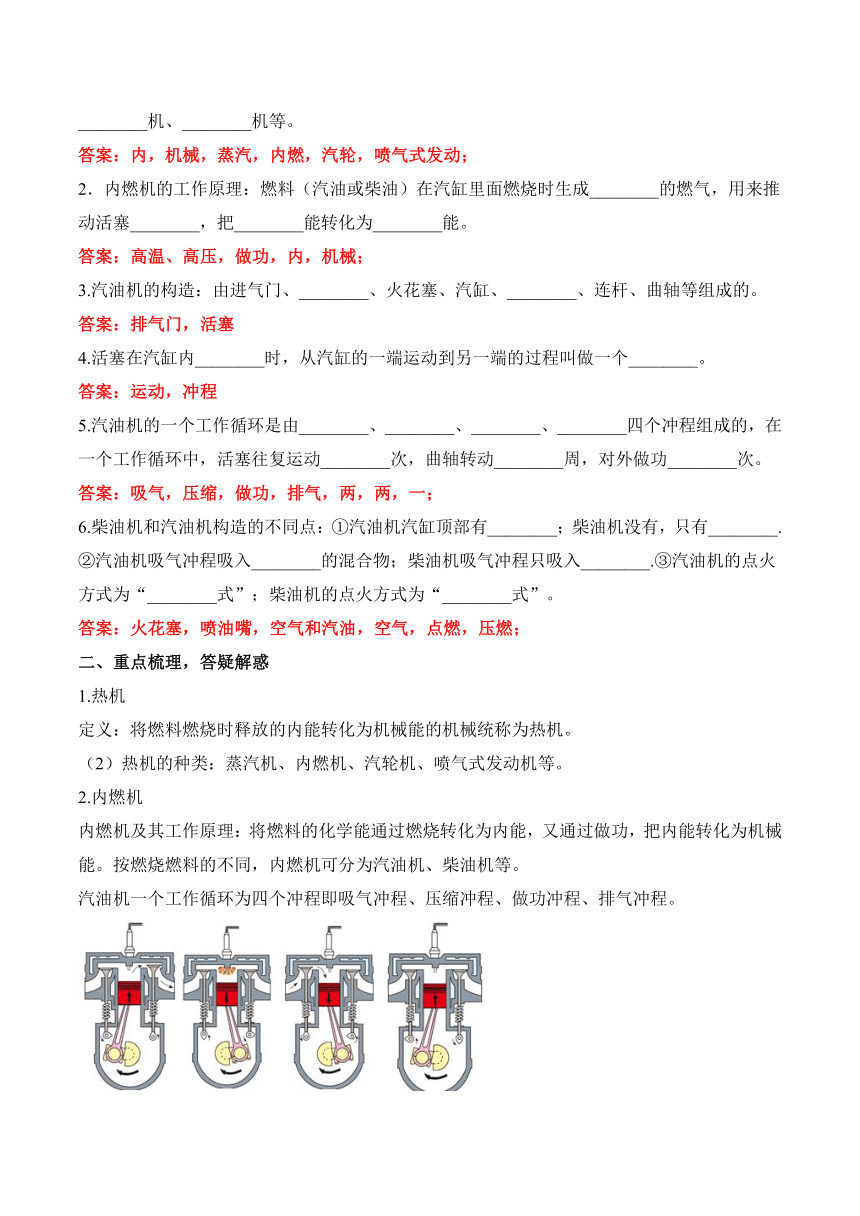

汽油机一个工作循环为四个冲程即吸气冲程、压缩冲程、做功冲程、排气冲程。

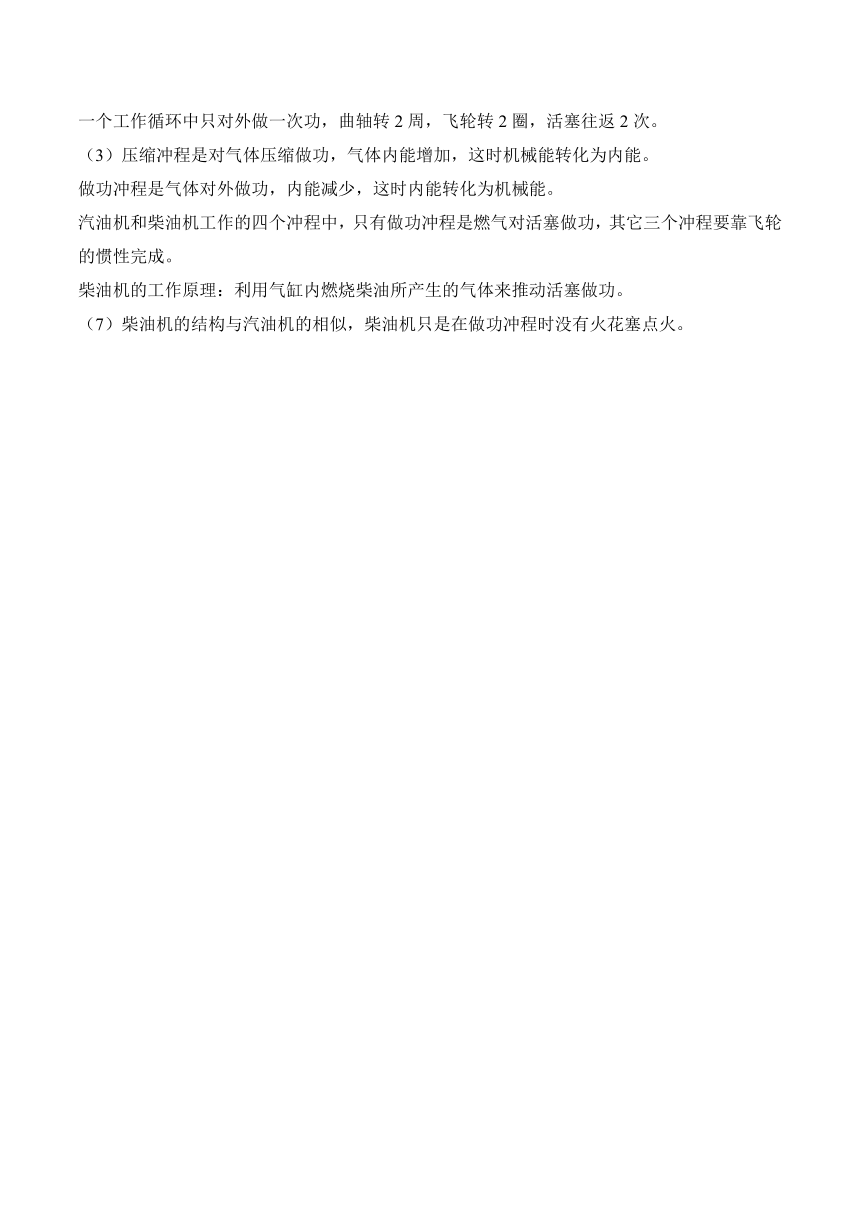

一个工作循环中只对外做一次功,曲轴转2周,飞轮转2圈,活塞往返2次。
(3)压缩冲程是对气体压缩做功,气体内能增加,这时机械能转化为内能。
做功冲程是气体对外做功,内能减少,这时内能转化为机械能。
汽油机和柴油机工作的四个冲程中,只有做功冲程是燃气对活塞做功,其它三个冲程要靠飞轮的惯性完成。
柴油机的工作原理:利用气缸内燃烧柴油所产生的气体来推动活塞做功。
(7)柴油机的结构与汽油机的相似,柴油机只是在做功冲程时没有火花塞点火。
【试题练习】
1.四冲程汽油机工作时与图中能量转化相同的冲程是( )
A.做功冲程 B.压缩冲程 C.吸气冲程 D.排气冲程
2.为使舰载机在短时间内达到起飞速度,航母上安装了蒸汽弹射装置,如图所示为其简化原理图。气缸内蒸汽体积膨胀对外做功,从而使舰载机获得巨大的牵引力,弹射出去。从能量转化角度讲( )
A.吸气冲程 B.压缩冲程 C.做功冲程 D.排气冲程
3.如图是单缸四冲程汽油机工作循环中的一个冲程,它是( )
A.吸气冲程 B.压缩冲程 C.做功冲程 D.排气冲程
4.如图是四冲程汽油机工作循环中的一个冲程,下列关于冲程及其能量转化判断正确的是( )
A.做功冲程,将机械能转化为内能 B.做功冲程,将内能转化为机械能
C.压缩冲程,将机械能转化为内能 D.压缩冲程,将内能转化为机械能
5.如图所示为某单缸四冲程内燃机工作示意图,下列说法中正确的是( )
A.一个完整的工作循环顺序是:乙甲丁丙
B.丁冲程发生的能量转化为内能转化为机械能
C.丙冲程中排出的废气没有任何利用的价值
D.只有甲冲程获得动力,其他冲程都是靠惯性运转的
6.下图是四冲程汽油机的工作示意图,下列说说法正确的是( )
A.这四个冲程的正确顺序是丁→甲→乙→丙
B.丙冲程存在着化学能转化为内能的过程
C.乙冲程使汽车获得动力
D.甲、乙、丙冲程是靠惯性完成的
7.如图所示是内燃机工作循环中的一个冲程,它是( )
A.压缩冲程,将化学能转化成内能
B.压缩冲程,将机械能转化成内能
C.做功冲程,将内能转化成机械能
D.做功冲程,将机械能转化成内能
答案以及解析
1.答案:A
解析:图中水蒸气对塞子做工,内能转化为机械能,和四冲程汽油机的做功冲程能量转化相同,故A项符合题意。
故选A。
2.答案:C
解析:气缸内蒸汽体积膨胀,对外做功,内能转化为机械能,使舰载机获得巨大的牵引力,汽油机的做功冲程能量转化是内能转化为机械能,即这个过程相当于汽油机的做功冲程,故C符合题意,ABD不符合题意。
故选C。
3.答案:B
解析:由图可知,进气门和排气门均关闭,活塞向上运动,压缩汽缸内气体,火花塞未点火,即为压缩冲程,故ACD不符合题意,B符合题意。
故选B。
4.答案:B
解析:如图所示,两个气门关闭,活塞向下运动,为做功冲程,燃料在缸内燃烧,将燃料的内能转化成机械能,ACD错误,B正确。故选B。
5.答案:D
解析:甲中的两个气门都关闭,火花塞点火,活塞向下运动,所以为做功冲程,是第三冲程;乙中进气门打开,活塞向下运行,汽缸容积增大,是吸气冲程,是第一冲程;丙中排气门打开,活塞向上运动,汽缸容积减小,是排气冲程,是第四冲程;丁中,两气门都关闭,活塞向上运行,汽缸容积减小,是压缩冲程,是第二冲程。
A.由上述分析可知,一个完整的工作循环顺序是:乙丁甲丙,故A错误;
B.丁图是压缩冲程,将机械能转化为内能,故B错误;
C.丙冲程中排出的废气温度较高,具有内能,有做功的本领,可以再利用,故C错误;
D.只有做功冲程对外做功,即甲冲程对外做功,获得动力,其他冲程都是靠惯性完成运转的,故D正确。
故选D。
6.答案:B
解析:甲中的两个气阀都关闭,活塞向上运动,所以为压缩冲程,是机械能转化为内能,是第二冲程;乙中的一个气阀打开,活塞向上运动,所以为排气冲程,是第四冲程;丙中的两个气阀都关闭,活塞下运动,所以为做功冲程,是内能转化机械能,是第三冲程;丁中的一个气阀打开,活塞向下运动,所以为吸气冲程,是第一冲程;A.四个冲程的正确顺序是丁→甲→丙→乙,故A错误;B.丙冲程是做功冲程存在着化学能转化为内能的过程,故B正确;C.乙冲程是排气冲程,排除废气,汽车不会获得动力,故C错误;D.靠惯性完成的冲程是甲、乙、丁,故D错误;故选B.
7.答案:C
解析:图中的气门关闭,活塞下行,并且电火花打火,这是做功冲程的特点;在做功冲程中,能量转化关系是气体的内能转化为机械能由此可知ABD错误,C正确;
