探究杠杆的平衡条件
年 级：八年级 学 科：物理（沪科版）
杠杆——可以绕固定点转动的一根硬棒
平衡状态
探究一：影响杠杆的平衡因素有哪些？
谢谢猴哥
我俩分的一样多！
负责切萝卜的同学带上手套，注意操作安全

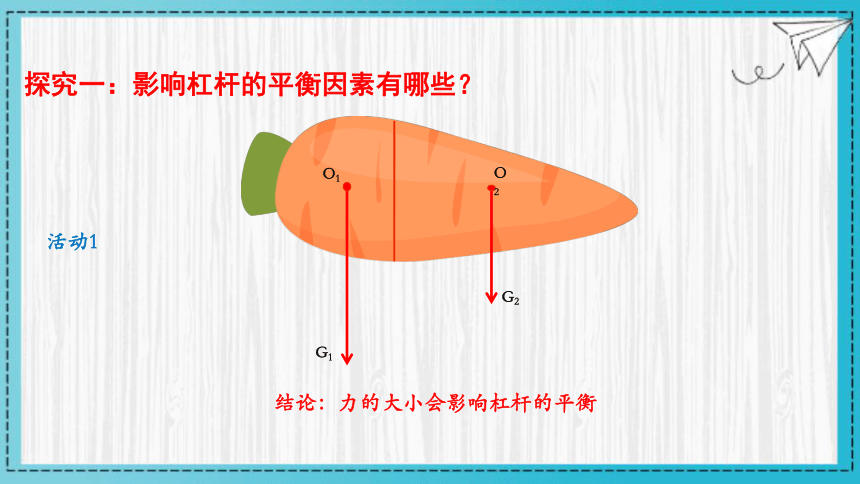

活动1
G1
O1
G2
O2
结论：力的大小会影响杠杆的平衡
探究一：影响杠杆的平衡因素有哪些？
活动1
探究一：影响杠杆的平衡因素有哪些？
活动2
10cm
10cm
结论：力臂会影响杠杆的平衡
探究一：影响杠杆的平衡因素有哪些？
活动2
15cm
15cm
5cm
5cm
阻力F2
阻力臂L2
支点 O
动力F1
动力臂L1
支点：绕着转动的固定点，记为O
动力：使杠杆转动的力，记为F1
阻力：阻碍杠杆转动的力，记为F2
动力臂：支点到动力作用线的距离，记为L1
阻力臂：支点到阻力作用线的距离，记为L2
探究二：力与力臂满足什么条件时，杠杆平衡？
探究二：力与力臂满足什么条件时，杠杆平衡？
杠杆平衡条件：动力×动力臂=阻力×阻力臂
注意悬挂勾码数量不能过多，以免脱落砸坏仪器
探究三：杠杆倾斜平衡是否仍然满足平衡条件？
杠杆倾斜平衡时满足杠杆平衡条件
学以致用
试证明分萝卜的实验中为什么短粗的一端质量大，细长的一端质量小？
实践作业
学：查阅古代资料，体会杠杆在古代生产生活中的智慧。
思：查阅资料，了解杆秤的结构和使用方法，试说明其工作原理。
行：小组合作，设计并制作一把兼具艺术性和实用性的杆秤。
