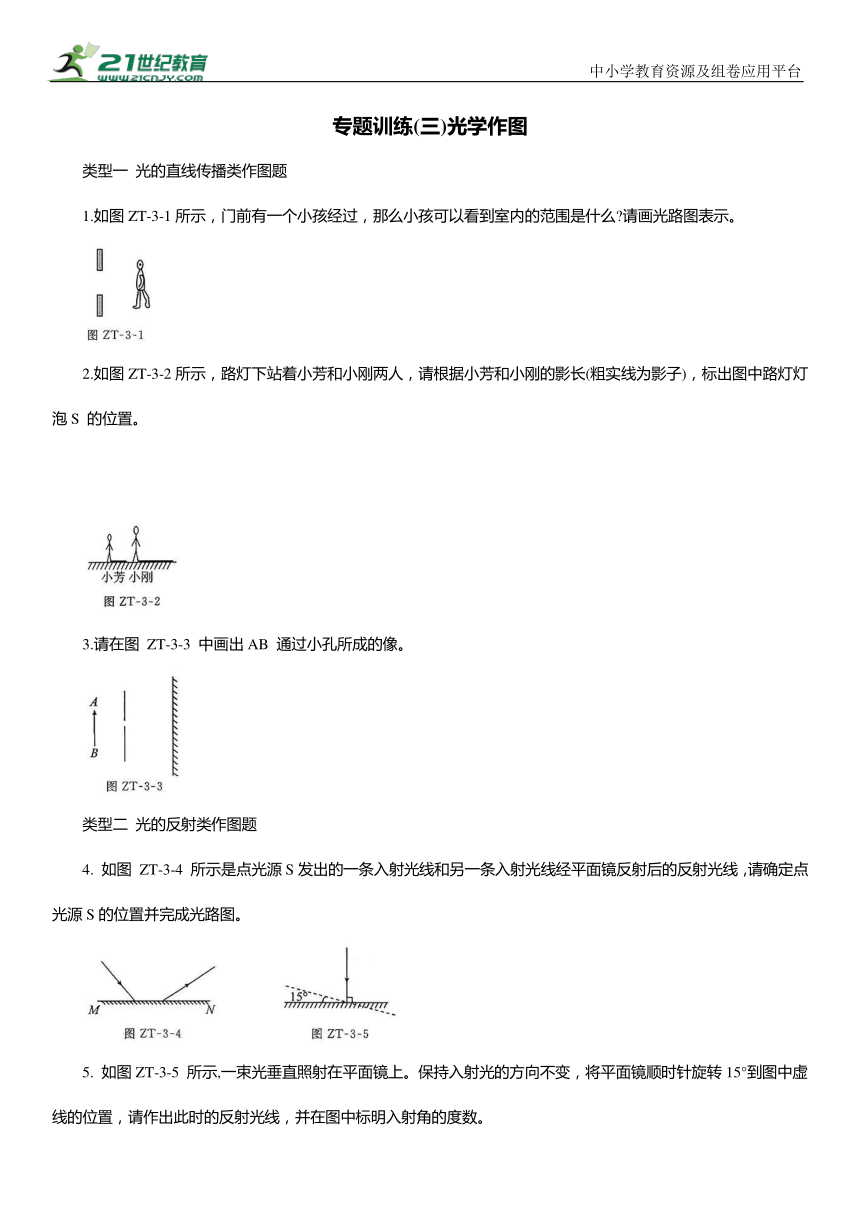

专题训练(三)光学作图
类型一 光的直线传播类作图题
1.如图ZT-3-1所示,门前有一个小孩经过,那么小孩可以看到室内的范围是什么 请画光路图表示。
2.如图ZT-3-2所示,路灯下站着小芳和小刚两人,请根据小芳和小刚的影长(粗实线为影子),标出图中路灯灯泡S 的位置。
3.请在图 ZT-3-3 中画出AB 通过小孔所成的像。
类型二 光的反射类作图题
4. 如图 ZT-3-4 所示是点光源S发出的一条入射光线和另一条入射光线经平面镜反射后的反射光线,请确定点光源S的位置并完成光路图。
5. 如图ZT-3-5 所示,一束光垂直照射在平面镜上。保持入射光的方向不变,将平面镜顺时针旋转15°到图中虚线的位置,请作出此时的反射光线,并在图中标明入射角的度数。

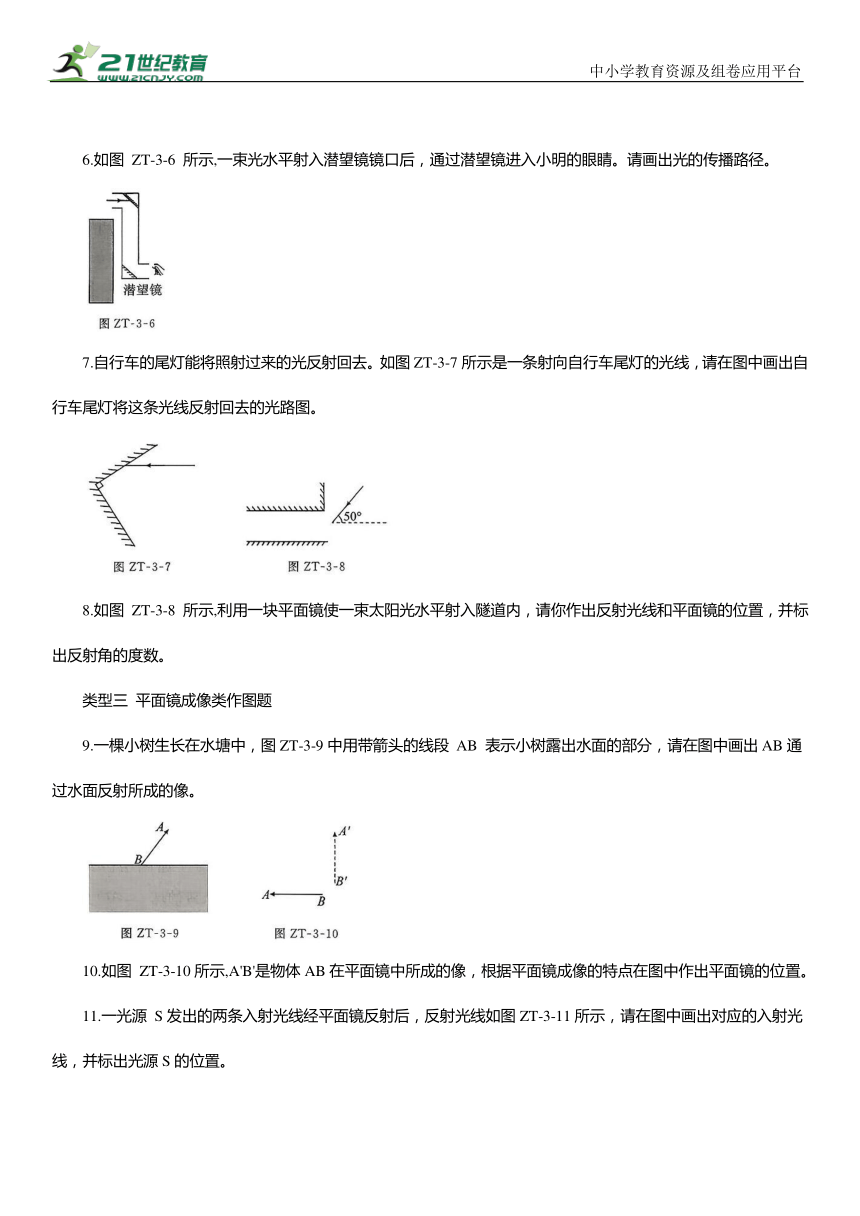

6.如图 ZT-3-6 所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。请画出光的传播路径。
7.自行车的尾灯能将照射过来的光反射回去。如图ZT-3-7所示是一条射向自行车尾灯的光线,请在图中画出自行车尾灯将这条光线反射回去的光路图。
8.如图 ZT-3-8 所示,利用一块平面镜使一束太阳光水平射入隧道内,请你作出反射光线和平面镜的位置,并标出反射角的度数。
类型三 平面镜成像类作图题
9.一棵小树生长在水塘中,图ZT-3-9中用带箭头的线段 AB 表示小树露出水面的部分,请在图中画出AB通过水面反射所成的像。
10.如图 ZT-3-10所示,A'B'是物体AB在平面镜中所成的像,根据平面镜成像的特点在图中作出平面镜的位置。
11.一光源 S发出的两条入射光线经平面镜反射后,反射光线如图ZT-3-11所示,请在图中画出对应的入射光线,并标出光源S的位置。
12.如图ZT-3-12 所示,小球被桌面挡住了,请画出图中同学在平面镜中看到小球的光路。
13.小明驾车通过小区道路转弯处时,通过转弯处的镜子 M(可看作平面镜)看到了行人,他及时采取避让措施保证了行车安全。如图ZT-3-13 所示为转弯时的俯视图,其中 A 是车内小明的眼睛,B为行人,请作出小明看到行人的光路图。
类型四 光的折射类作图题
14. 如图ZT-3-14 所示,一束光射向玻璃砖并穿过玻璃砖,请画出这束光进入玻璃砖和离开玻璃砖后的光线。
15.如图 ZT-3-15 所示,O点为半球形玻璃砖的球心,AO为射向球心的一条光线,请在图中画出AO经过玻璃砖折射后再次传播到空气中的光路。
16.如图 ZT-3-16 所示,一束光自池底射出,在岸边的天花板的A 处形成一个光斑(光路图已画出),由于水面降低,这束光在天花板上形成的光斑从 A 点移动到B 点,请确定光斑移动到B 点时水面的位置并作出此时的折射光线。
17. 如图ZT-3-17 甲所示,将筷子放入碗中,我们看到水中的筷子好像向上“弯折”了。请在图乙中大致画出人眼看到筷子尖端A 点的光路图。
18.如图 ZT-3-18 所示,某潜水员潜在平静的水面下,其眼睛在 A 点处,此时潜水员看到岸上路灯的像在C点,而实际上路灯在 B点。请在图中画出潜水员看到岸上路灯的光路图。
类型五 综合类作图
19.将一平面镜斜放在装有水的水槽中,有一束光垂直射向水面,如图ZT-3-19 所示,请画出这束光在水中行进最后射出水面的光路图。
如图 ZT-3-20所示,在清水池底水平放置一平面镜,一束光射向水面的A 点,经水折射和平面镜反射后射向水面的 B 点,请作出该过程的光路图。
专题训练(三)光学作图
1.图略 2.图略
3.如图所示
4.图略 5.图略
6.图略 7.图略 8.图略
9.如图所示 10.如图所示
11. 图略 12. 图略 13. 图略 14. 图略
15. 图略 16. 图略 17. 图略
18. 图略 19. 图略 20. 图略
