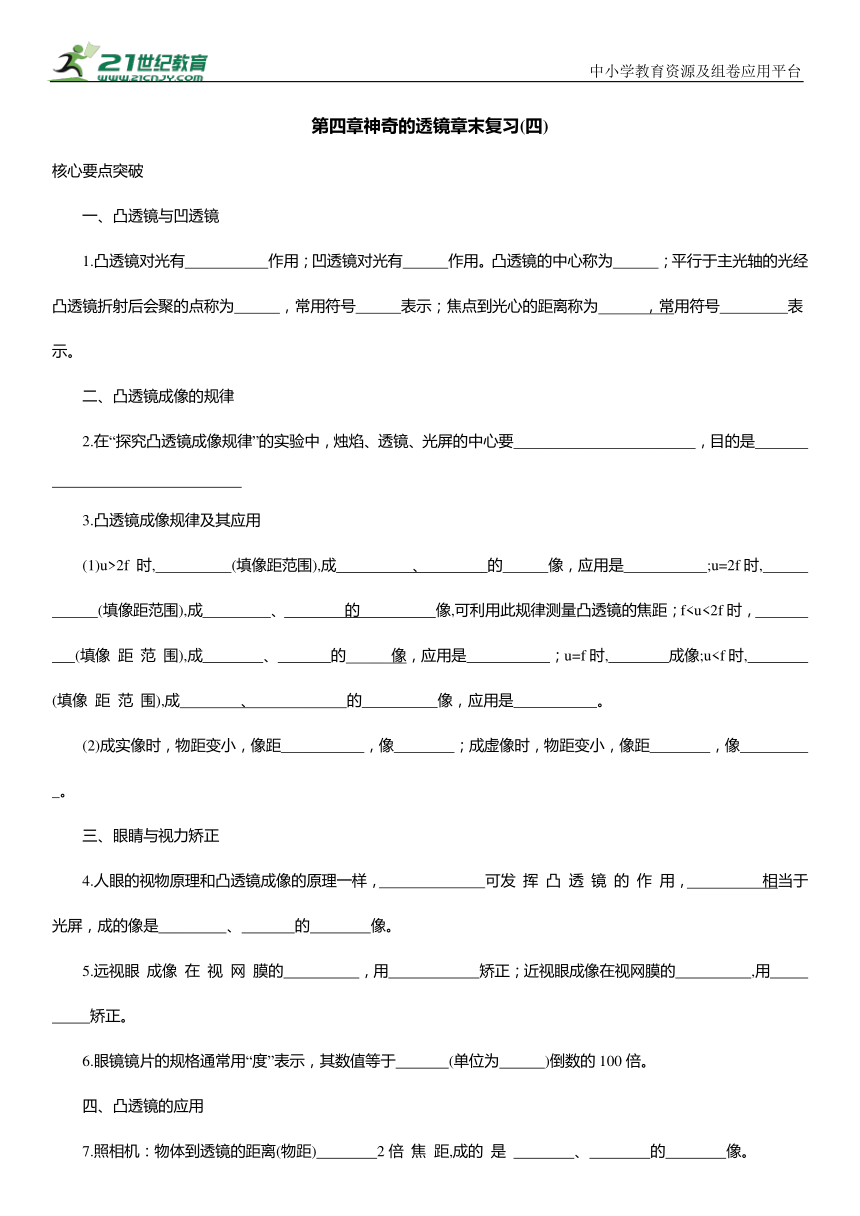

第四章神奇的透镜章末复习(四)
核心要点突破
一、凸透镜与凹透镜
1.凸透镜对光有 作用；凹透镜对光有 作用。凸透镜的中心称为 ；平行于主光轴的光经凸透镜折射后会聚的点称为 ，常用符号 表示；焦点到光心的距离称为 ，常用符号 表示。
二、凸透镜成像的规律
2.在“探究凸透镜成像规律”的实验中，烛焰、透镜、光屏的中心要 ，目的是
3.凸透镜成像规律及其应用
(1)u>2f 时, (填像距范围),成 、 的 像，应用是 ;u=2f时, (填像距范围),成 、 的 像,可利用此规律测量凸透镜的焦距；f(2)成实像时，物距变小，像距 ，像 ；成虚像时，物距变小，像距 ，像 。
三、眼睛与视力矫正
4.人眼的视物原理和凸透镜成像的原理一样， 可发 挥 凸 透 镜 的 作 用， 相当于光屏，成的像是 、 的 像。
5.远视眼 成像 在 视 网 膜的 ，用 矫正；近视眼成像在视网膜的 ,用 矫正。
6.眼镜镜片的规格通常用“度”表示，其数值等于 (单位为 )倒数的100倍。
四、凸透镜的应用
7.照相机：物体到透镜的距离(物距) 2倍 焦 距,成的 是 、 的 像。
8.投影仪：物体到透镜的距离(物距) 1倍焦距且 2倍焦距，成的 是 、 的 像。
9.放大镜：用放大镜观察物体时，放大镜到物体的距离(物距) 1倍焦距，成的是 、 的 像。
[注意]要让物体的像更大，应该让放大镜 物体。
10.显微镜：物镜成倒立、 的实像，目镜成 、放大的 像。
11.望远镜：物镜成倒立、 的实像，目镜成 、放大的 像。
教材知识纵横

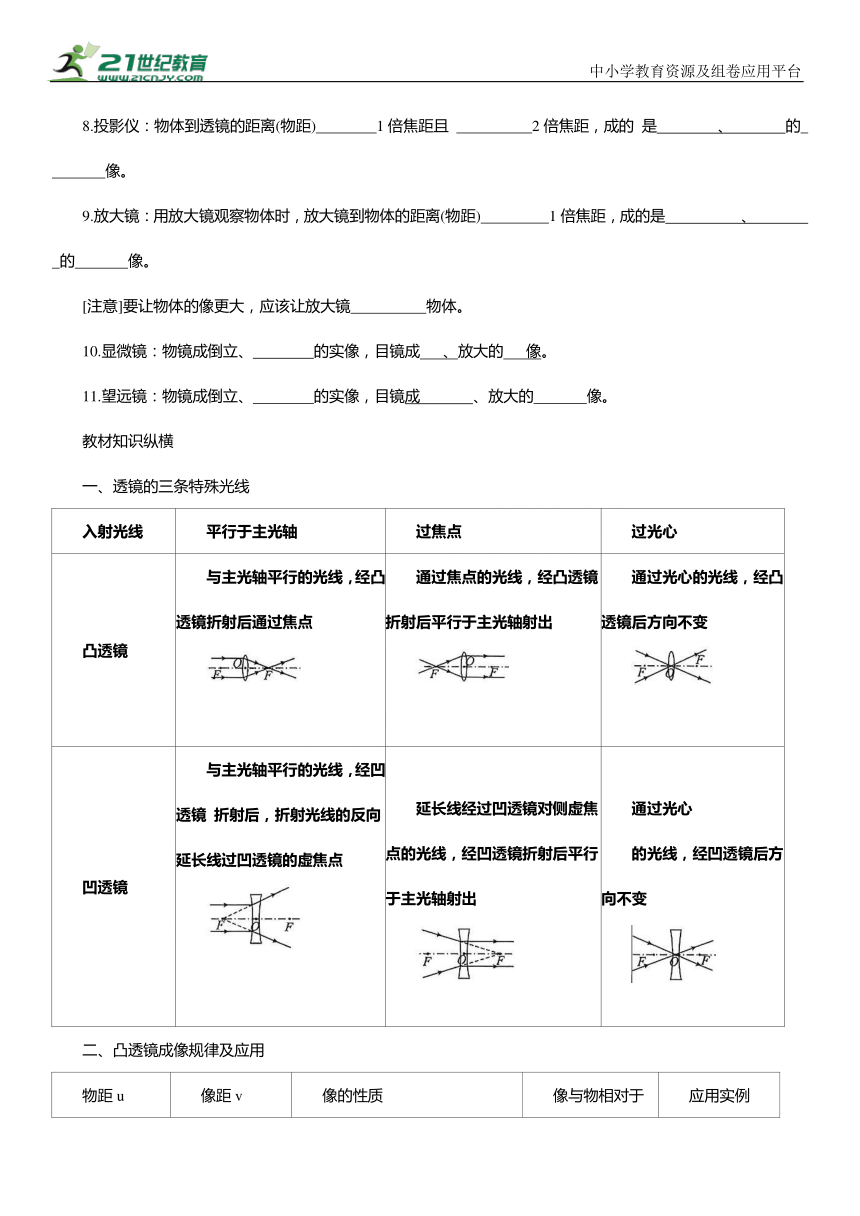

一、透镜的三条特殊光线
入射光线 平行于主光轴 过焦点 过光心
凸透镜 与主光轴平行的光线，经凸透镜折射后通过焦点 通过焦点的光线，经凸透镜折射后平行于主光轴射出 通过光心的光线，经凸透镜后方向不变
凹透镜 与主光轴平行的光线，经凹透镜 折射后，折射光线的反向延长线过凹透镜的虚焦点 延长线经过凹透镜对侧虚焦点的光线，经凹透镜折射后平行于主光轴射出 通过光心 的光线，经凹透镜后方向不变

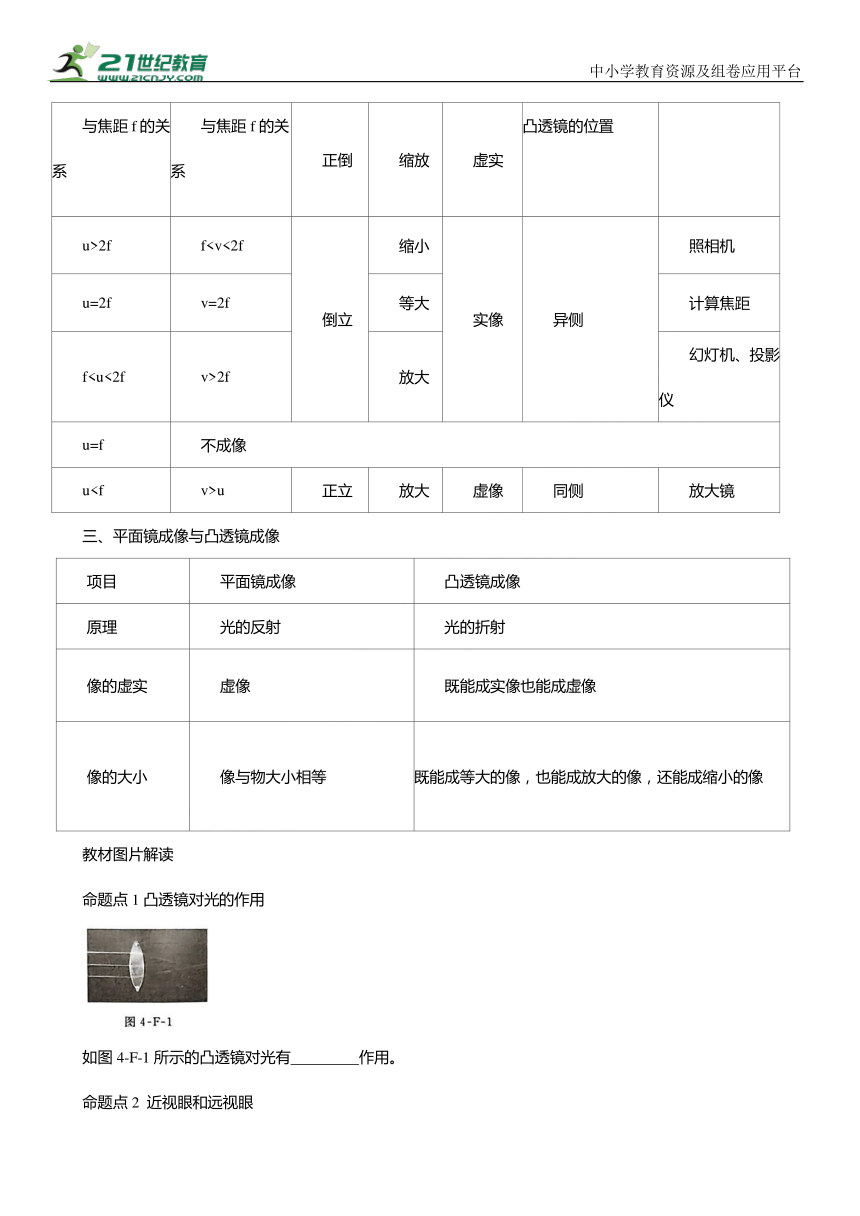

二、凸透镜成像规律及应用
物距u 与焦距f的关系 像距v 与焦距f的关系 像的性质 像与物相对于凸透镜的位置 应用实例
正倒 缩放 虚实
u>2f fu=2f v=2f 等大 计算焦距
f2f 放大 幻灯机、投影仪
u=f 不成像
uu 正立 放大 虚像 同侧 放大镜
三、平面镜成像与凸透镜成像
项目 平面镜成像 凸透镜成像
原理 光的反射 光的折射
像的虚实 虚像 既能成实像也能成虚像
像的大小 像与物大小相等 既能成等大的像，也能成放大的像，还能成缩小的像
教材图片解读
命题点1凸透镜对光的作用
如图4-F-1所示的凸透镜对光有 作用。
命题点2 近视眼和远视眼
图4-F-2甲是 眼，看远处物体时，成像在视网膜的 方，应戴 透镜矫正；图乙是 眼，看近处物体时，成像在视网膜的 方，应戴 透镜矫正。
命题点 3 放大镜
如图4-F-3所示，把放大镜放在物体跟眼睛之间，适当调整距离，我们就能看清物体的细微之处。这时我们看到的像是 (选填“倒立”或“正立”)、 (选填“放大”“等大”或“缩小”)的 (选填“实”或“虚”)像。
命题点4 照相机成像特点及其调节
如图4-F-4所示是照相机成像原理示意图，呈现在相机底片上的像是 (选填“倒立”或“正立”)的实像；若要让小花的像更大一些，相机应该 (选填“靠近”或“远离”)小花。
重点实验再现
实验 探究凸透镜成像的规律
1.提出问题
放大镜是一个凸透镜，日常生活中大家经常使用的照相机、上课时用的投影仪里面都有凸透镜。它们都是利用凸透镜进行物体成像的，它们成像有什么不同呢 照相机成像比真实物体小，投影仪成像比真实物体大；照相机和投影仪所成的像是倒立的，而放大镜所成的像是正立的。那么，凸透镜成像的虚实、正倒、大小、位置跟什么有关呢
2.猜想与假设
根据生活经验我们可以知道，照相机成缩小的像，投影仪成放大的像，凸透镜成像规律的性质可能与物距、焦距有关。
3.实验器材：凸透镜、蜡烛、光屏、带刻度尺的光具座。
4.实验步骤
如图4-F-5所示，由左向右依次放置蜡烛、凸透镜、光屏，然后调整高度，使烛焰、凸透镜、光屏的中心大致在 。探究过程中，使蜡烛由远及近地向凸透镜靠近，再依次调整 到凸透镜的距离，使烛焰在光屏上成清晰的实像，观察像的 与 和 ，最后测出 。
5.实验结论
物距 像的性质 像距
正、倒 大、小 虚、实
u>2f 倒立 缩小 实像 fu=2f 倒立 等大 实像 v=2f
f2f
u=f 不成像
uu
6.交流与评估
(1)在光屏上成清晰像的情况下，用课本遮住一半透镜，在光屏上还能得到一个完整的像吗 。像有什么变化 。
(2)若物体从5倍焦距以外逐渐向凸透镜焦点靠近，观察到光屏上的像 ，像距 。(均选填“变大”“变小”或“不变”)
(3)在实验时，无论怎样移动光屏，在光屏上都得不到像，可能的原因有：
① 。
② 。
③ 。
④ 。
章末复习(四)
【核心要点突破】
1.会聚 发散 光心 焦点 F 焦距 ∫
2.在同一高度(或在同一水平直线上)使像完整地呈现在光屏中央
3. (1)f2f 倒立放大 实 幻灯机(或投影仪)不v>u正立 放大 虚 放大镜(2)变大 变大 变小 变小
4.晶状体和角膜 视网膜 倒立缩小 实
5.后方 凸透镜 前方 凹透镜
6.焦距 米 7.大于 倒立 缩小 实
8.大于 小于 倒立 放大 实
9.小于 正立 放大 虚 [注意]远离
10.放大 正立 虚 11.缩小 正立 虚
【教材图片解读】
命题点1 会聚
命题点2 近视 前 凹 远视 后 凸
命题点3 正立 放大 虚
命题点4 倒立 靠近
【重点实验再现】
实验 4.同一高度 光屏 大、小
正、倒物距 像距
6.(1)能像变暗 (2)变大 变大
(3)①蜡烛在焦点以内 ②蜡烛在焦点上
③烛焰、凸透镜、光屏三者的中心不在同一高度
④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座上的光屏无法移到该位置
