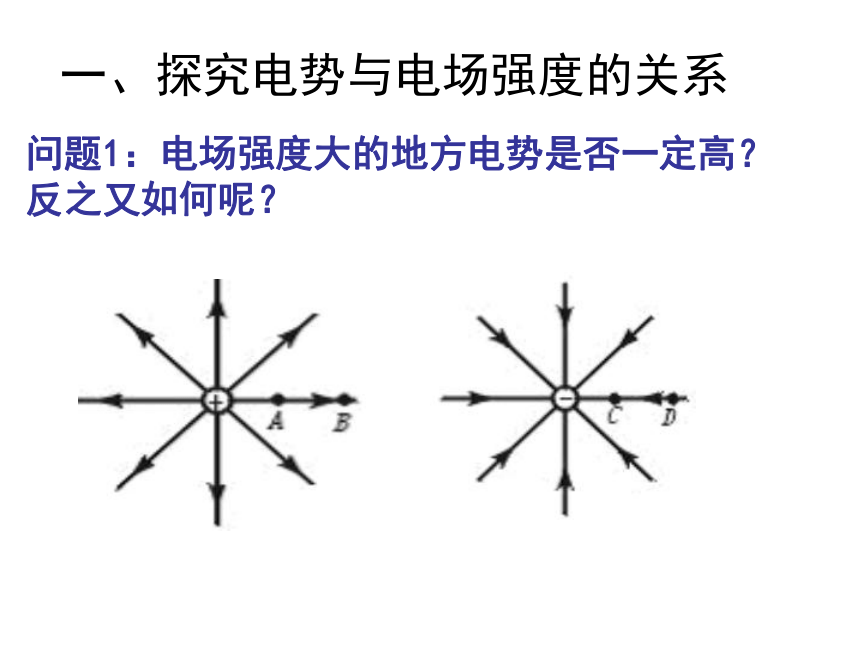

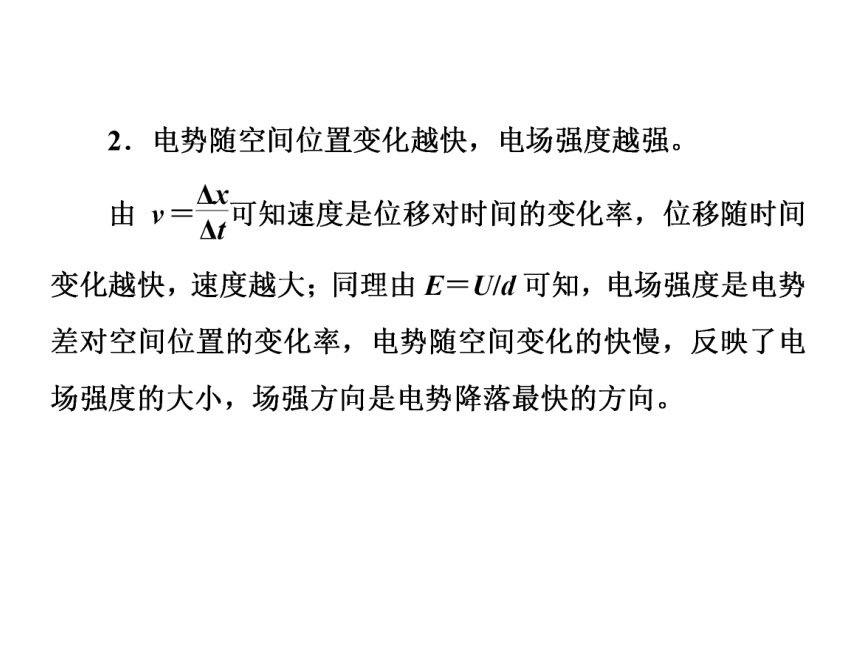

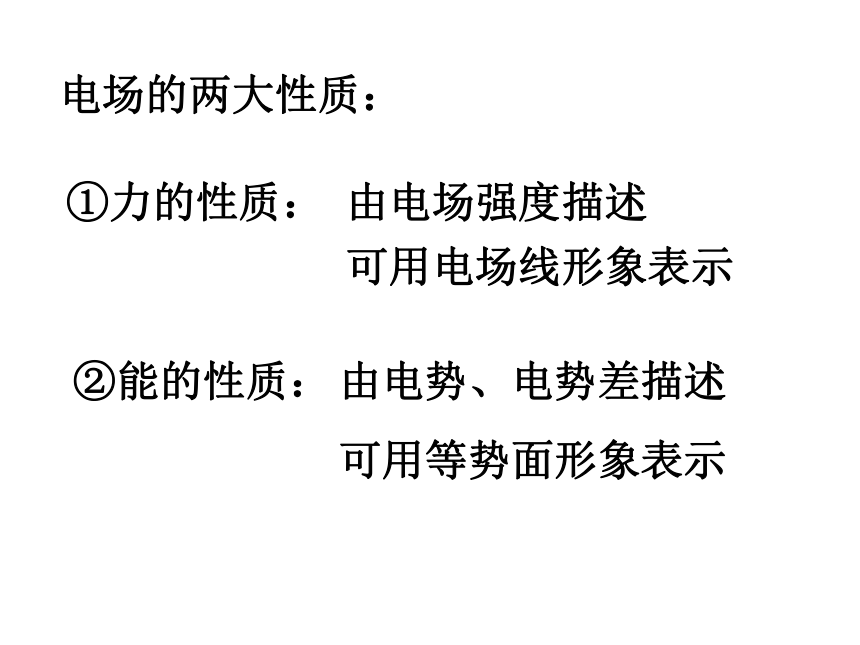

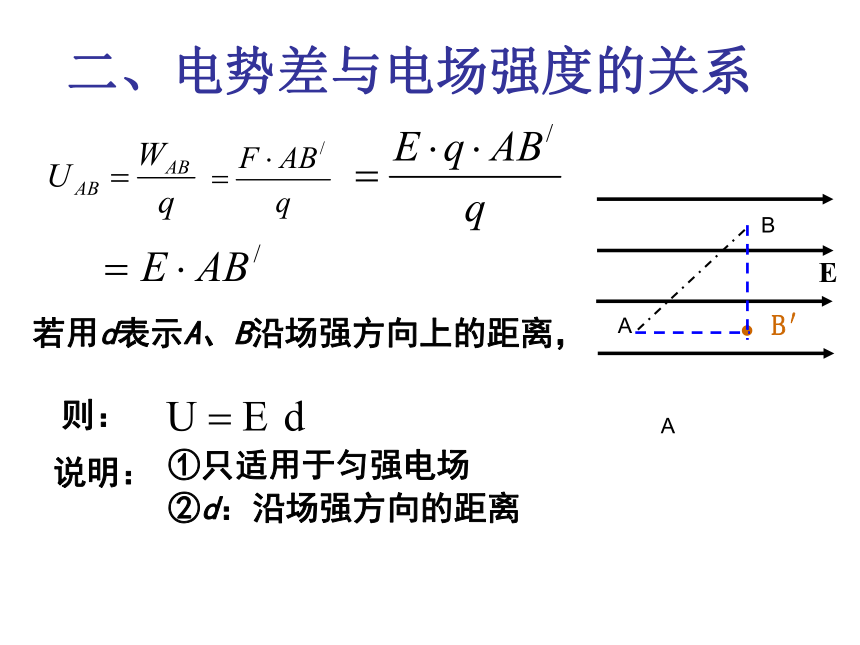

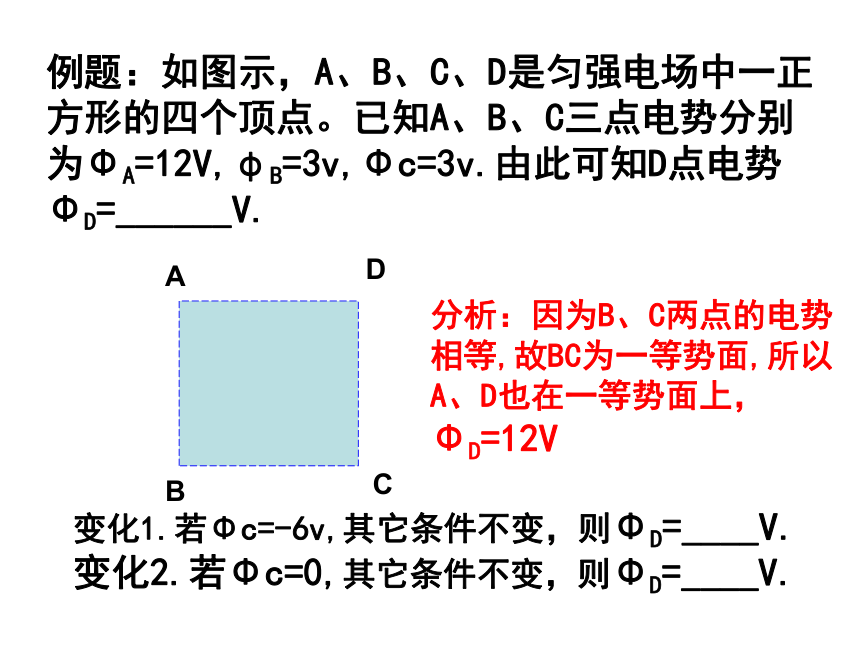

课件32张PPT。电势差与电场 强度的关系电场的两大性质： ①力的性质： ②能的性质： 由电场强度描述 可用电场线形象表示 由电势、电势差描述 可用等势面形象表示 一、探究电势与电场强度的关系问题1：电场强度大的地方电势是否一定高？反之又如何呢？ 一、探究电势与电场强度的关系E大处φ不一定高；φ高处E也不一定大问题2：电场强度为零的点电势一定为零吗？反之又如何呢？ （若规定无穷远处为零电势点 ）对O点：E=0，φ ≠0 .O对O点：φ =0，E ≠0 E为零处φ不一定为零，φ为零处E不一定为零 二、电势差与电场强度的关系若用d表示A、B沿场强方向上的距离， 则：说明：①只适用于匀强电场 ②d：沿场强方向的距离 AAB解：根据 ，得： ③：由 表明： 在匀强电场中，场强在数值上等于沿场强方向每单位距离上的电势差. ④电场强度的方向是电势降低最快的方向.两个重要的推论例题：如图示，A、B、C、D是匀强电场中一正方形的四个顶点。已知A、B、C三点电势分别为ΦA=12V,φB=3v,Φc=3v.由此可知D点电势ΦD=______V.ABCD分析：因为B、C两点的电势
相等,故BC为一等势面,所以
A、D也在一等势面上，
ΦD=12V变化1.若Φc=-6v,其它条件不变，则ΦD=____V.

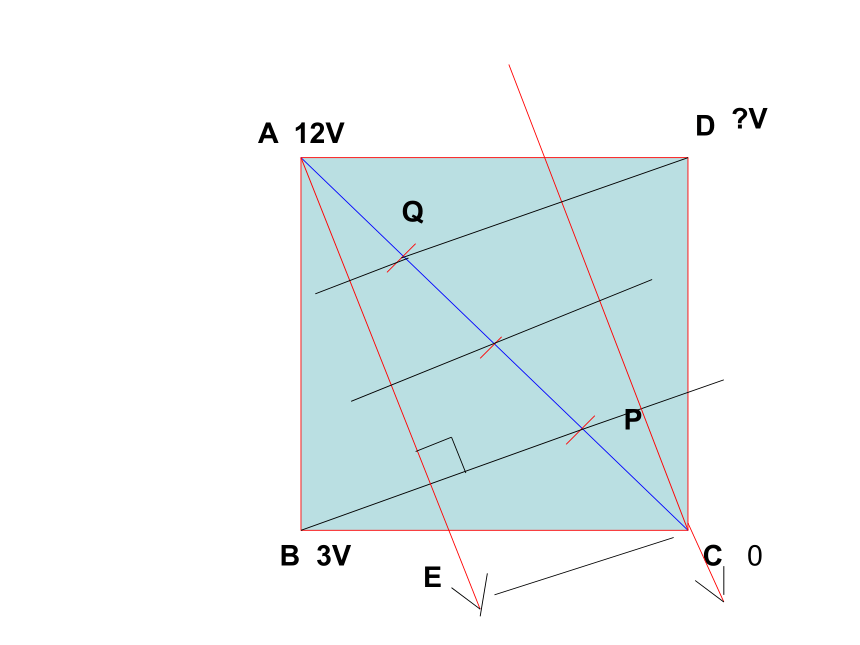

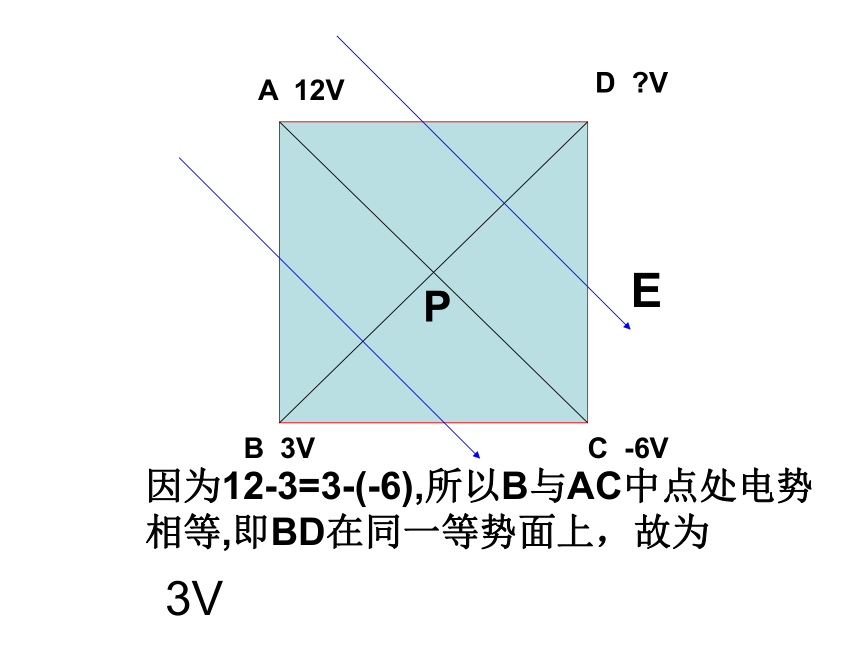

变化2.若Φc=0,其它条件不变，则ΦD=____V.A 12VB 3VC -6VD ?V因为12-3=3-(-6),所以B与AC中点处电势
相等,即BD在同一等势面上，故为3VPEA 12VB 3VCD 0?VPQE(1)匀强电场的电场强度E。
(2)电荷从b移到c，电场力做的功W2。
(3)a、c两点间的电势差Uac。A．UOP＝－10sinθ(V) B．UOP＝10sinθ(V)
C．UOP＝－10cosθ(V) D．UOP＝10cosθ(V)A如图所示的实线为电场线，虚线为等势线，a、b两点的电势分别为φa＝－50V，φb＝－20V，则a、b连线的中点c的电势φc应为( )A．φc＝－35V
B．φc>－35V
C．φc<－35V
D．条件不足，无法判断φc的范围B如图所示，实线为电场线，虚线为等势线，且AB＝BC，电场中的A、B、C三点的场强分别为EA、EB、EC，电势分别为φA、 φB 、 φC ，AB、BC间的电势差分别为UAB、UBC，则下列关系中正确的有( )A．φA＞φB ＞φC
B．EC＞EB＞EA
C．UAB＜UBC
D．UAB＝UBCABCA．a点的场强等于U/d
B．a点的场强大于b点的场强
C．如果F1＝F2，则该电场为匀强电场
D．如果F1（1）两板间电场的场强的大小和方向。
（2）若A板接地，则B板电势为多大？
（3）若C点离A板的距离10cm,D点离B板的距离为15cm,则C、D两点间的电势差为多少√30150３、如图所示，两块相对的平行金属板Ｍ、Ｎ与电池相连接，Ｎ板接地，在距两板等远的一点Ｐ固定一个带正电的点电荷，如果将Ｍ板向上平移一小段距离，则（ ）
Ａ、点电荷受到的电场力减小
Ｂ、点电荷受到的电场力增大
Ｃ、点电荷的电势能减小
Ｄ、点电荷的电势能保持不变ＡＣ2.图示，A、B、C为匀强电场中的三点,它们的连线组成一个直角三角形，且BC=4cm,AB=5cm.当把电量为-2×10-9C的点电荷从B点移到C点的过程中,电场力做功8 ×10-9J,而把该点电荷从A点移到B点需克服电场力做功8 ×10-9J,则电场强度为多大?BCEA 2.图1中实线条是一个电场中的电场线，虚线是一个负试验电荷在这个电场中运动的轨迹。如果电荷是从图中a处运动到b处，则以下判断中正确的是 [ ]
A．电荷从a到b，运动的加速度变小
B．电荷在b处的电势能大
C．b处的电势高
D．电荷在b处的速度小 BD 3.如图1所示，q1和q2为两静止的等量异号电荷，MN是电荷连线的中垂线。一带电粒子在电场力作用下运动到MN上一点P时的速度为v0，方向指向两电荷连线的中点O。经很短的时间，粒子速度为v，则有 [ ]
A．v＜v0
B．v=v0
C．v＞v0
D．无法确定 C 4.图中A．B、C三点都在匀强电场中，已知AC⊥BC，∠ABC=60°，BC=20cm．把一个电量q=10－5C的正电荷从A移到B，电场力做功为零；从B移到C，电场力做功为－1.73×10－3J，则该匀强电场的场强大小和方向是 [ ]
A．865V／m，垂直AC向左
B．865V／m，垂直 AC向右
C．1000V／m，垂直 AB斜向上
D．1000V／m，垂直 AB斜向下 D 5.如图1所示，地面上方有匀强电场，取场中一点O为圆心在竖直面内作半径R=0.1m的圆，圆平面与电场方向平行。在O点固定电量Q=5×10-4C的正点电荷，将质量为m=3g，电量q=2×10-10C的带电小球放在圆周上的a点时，它恰好静止。若让带电小球从a点缓慢移至圆周最高点b时，外力需做多少功？ W外=9×10-3J 6. 一个10-5C的电荷从电场外移到电场内一点A，外力克服电场力做功0.006J，则A点电势为多少？如果此电荷从电场外移到电场内另一点B时，电场力做功是0.002J，则AB两点间电势差UAB为多少？如果有另一个电量是0.2C的负电荷从A移到B，则电场力做正功还是负功，大小是多少？ 提高练习：
1.图示为匀强电场中的一组等势面。已知相
邻的两个等势面间的距离为0.1m,则匀强电
场的场强大小为____v/m,方向为_______.40v20v0-20vE2.图示，A、B、C为匀强电场中的三点,它们的连线组成一个直角三角形，且BC=4cm,AB=5cm.当把电量为-2×10-9C的点电荷从B点移到C点的过程中,电场力做功8 ×10-9J,而把该点电荷从A点移到B点需克服电场力做功8 ×10-9J,则电场强度为多大?BCEA电势差和电场强度的区别电场强度电势差物理意义描述电场力的特征描述电场能的特征矢（标）量物理公式单位E=F/qU=W/q矢量标量V/mV第6节 电势差与电场强度的关系一、电势与电场强度的关系E大处φ不一定高；φ高处E也不一定大 无直接关系 E为零处φ不一定为零，φ为零处E不一定为零 二、电势差与电场强度的关系 三、比较Ｅ＝Ｆ／q Ｅ＝ＫＱ／r2 E=U/d
的适应条件
相等,故BC为一等势面,所以
A、D也在一等势面上，
ΦD=12V变化1.若Φc=-6v,其它条件不变，则ΦD=____V.
变化2.若Φc=0,其它条件不变，则ΦD=____V.A 12VB 3VC -6VD ?V因为12-3=3-(-6),所以B与AC中点处电势
相等,即BD在同一等势面上，故为3VPEA 12VB 3VCD 0?VPQE(1)匀强电场的电场强度E。
(2)电荷从b移到c，电场力做的功W2。
(3)a、c两点间的电势差Uac。A．UOP＝－10sinθ(V) B．UOP＝10sinθ(V)
C．UOP＝－10cosθ(V) D．UOP＝10cosθ(V)A如图所示的实线为电场线，虚线为等势线，a、b两点的电势分别为φa＝－50V，φb＝－20V，则a、b连线的中点c的电势φc应为( )A．φc＝－35V
B．φc>－35V
C．φc<－35V
D．条件不足，无法判断φc的范围B如图所示，实线为电场线，虚线为等势线，且AB＝BC，电场中的A、B、C三点的场强分别为EA、EB、EC，电势分别为φA、 φB 、 φC ，AB、BC间的电势差分别为UAB、UBC，则下列关系中正确的有( )A．φA＞φB ＞φC
B．EC＞EB＞EA
C．UAB＜UBC
D．UAB＝UBCABCA．a点的场强等于U/d
B．a点的场强大于b点的场强
C．如果F1＝F2，则该电场为匀强电场
D．如果F1
（2）若A板接地，则B板电势为多大？
（3）若C点离A板的距离10cm,D点离B板的距离为15cm,则C、D两点间的电势差为多少√30150３、如图所示，两块相对的平行金属板Ｍ、Ｎ与电池相连接，Ｎ板接地，在距两板等远的一点Ｐ固定一个带正电的点电荷，如果将Ｍ板向上平移一小段距离，则（ ）
Ａ、点电荷受到的电场力减小
Ｂ、点电荷受到的电场力增大
Ｃ、点电荷的电势能减小
Ｄ、点电荷的电势能保持不变ＡＣ2.图示，A、B、C为匀强电场中的三点,它们的连线组成一个直角三角形，且BC=4cm,AB=5cm.当把电量为-2×10-9C的点电荷从B点移到C点的过程中,电场力做功8 ×10-9J,而把该点电荷从A点移到B点需克服电场力做功8 ×10-9J,则电场强度为多大?BCEA 2.图1中实线条是一个电场中的电场线，虚线是一个负试验电荷在这个电场中运动的轨迹。如果电荷是从图中a处运动到b处，则以下判断中正确的是 [ ]
A．电荷从a到b，运动的加速度变小
B．电荷在b处的电势能大
C．b处的电势高
D．电荷在b处的速度小 BD 3.如图1所示，q1和q2为两静止的等量异号电荷，MN是电荷连线的中垂线。一带电粒子在电场力作用下运动到MN上一点P时的速度为v0，方向指向两电荷连线的中点O。经很短的时间，粒子速度为v，则有 [ ]
A．v＜v0
B．v=v0
C．v＞v0
D．无法确定 C 4.图中A．B、C三点都在匀强电场中，已知AC⊥BC，∠ABC=60°，BC=20cm．把一个电量q=10－5C的正电荷从A移到B，电场力做功为零；从B移到C，电场力做功为－1.73×10－3J，则该匀强电场的场强大小和方向是 [ ]
A．865V／m，垂直AC向左
B．865V／m，垂直 AC向右
C．1000V／m，垂直 AB斜向上
D．1000V／m，垂直 AB斜向下 D 5.如图1所示，地面上方有匀强电场，取场中一点O为圆心在竖直面内作半径R=0.1m的圆，圆平面与电场方向平行。在O点固定电量Q=5×10-4C的正点电荷，将质量为m=3g，电量q=2×10-10C的带电小球放在圆周上的a点时，它恰好静止。若让带电小球从a点缓慢移至圆周最高点b时，外力需做多少功？ W外=9×10-3J 6. 一个10-5C的电荷从电场外移到电场内一点A，外力克服电场力做功0.006J，则A点电势为多少？如果此电荷从电场外移到电场内另一点B时，电场力做功是0.002J，则AB两点间电势差UAB为多少？如果有另一个电量是0.2C的负电荷从A移到B，则电场力做正功还是负功，大小是多少？ 提高练习：
1.图示为匀强电场中的一组等势面。已知相
邻的两个等势面间的距离为0.1m,则匀强电
场的场强大小为____v/m,方向为_______.40v20v0-20vE2.图示，A、B、C为匀强电场中的三点,它们的连线组成一个直角三角形，且BC=4cm,AB=5cm.当把电量为-2×10-9C的点电荷从B点移到C点的过程中,电场力做功8 ×10-9J,而把该点电荷从A点移到B点需克服电场力做功8 ×10-9J,则电场强度为多大?BCEA电势差和电场强度的区别电场强度电势差物理意义描述电场力的特征描述电场能的特征矢（标）量物理公式单位E=F/qU=W/q矢量标量V/mV第6节 电势差与电场强度的关系一、电势与电场强度的关系E大处φ不一定高；φ高处E也不一定大 无直接关系 E为零处φ不一定为零，φ为零处E不一定为零 二、电势差与电场强度的关系 三、比较Ｅ＝Ｆ／q Ｅ＝ＫＱ／r2 E=U/d
的适应条件
