人教版高二物理选修3-1精品教学课件：《3.5 磁场对运动电荷的作用力》 （共14张PPT）

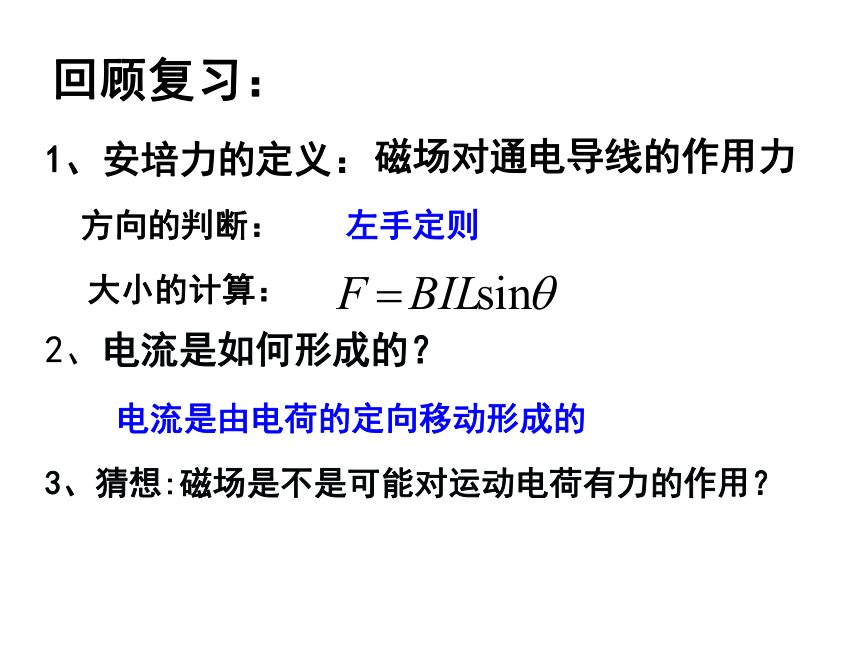

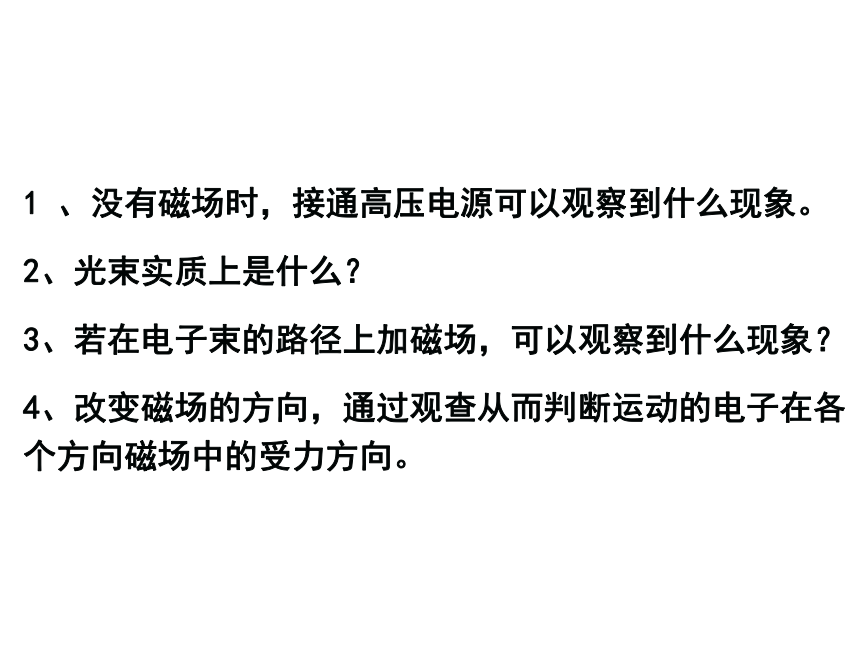

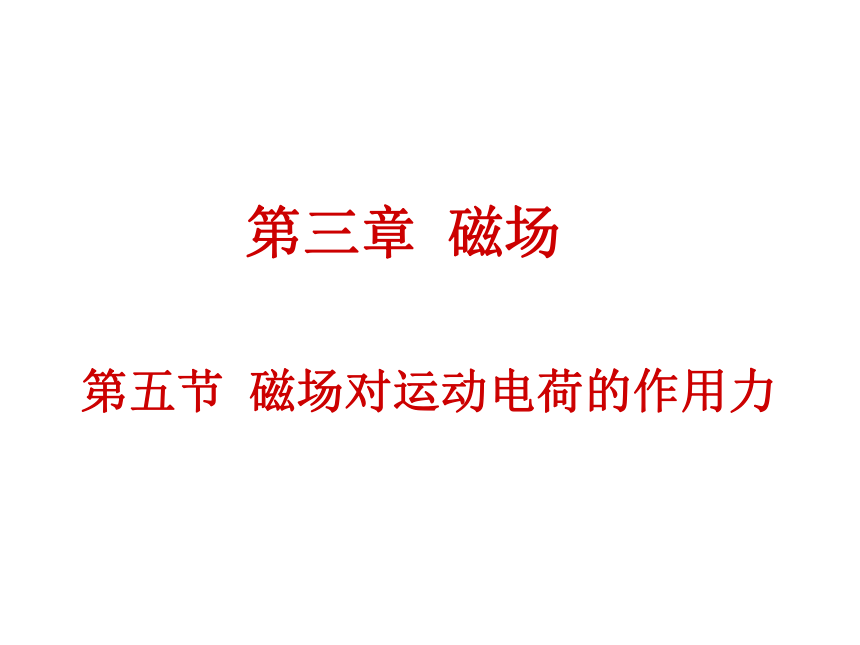

课件14张PPT。第五节 磁场对运动电荷的作用力第三章 磁场回顾复习：1、安培力的定义：磁场对通电导线的作用力方向的判断：左手定则大小的计算：2、电流是如何形成的？3、猜想:磁场是不是可能对运动电荷有力的作用？电流是由电荷的定向移动形成的1 、没有磁场时，接通高压电源可以观察到什么现象。
2、光束实质上是什么？
3、若在电子束的路径上加磁场，可以观察到什么现象？

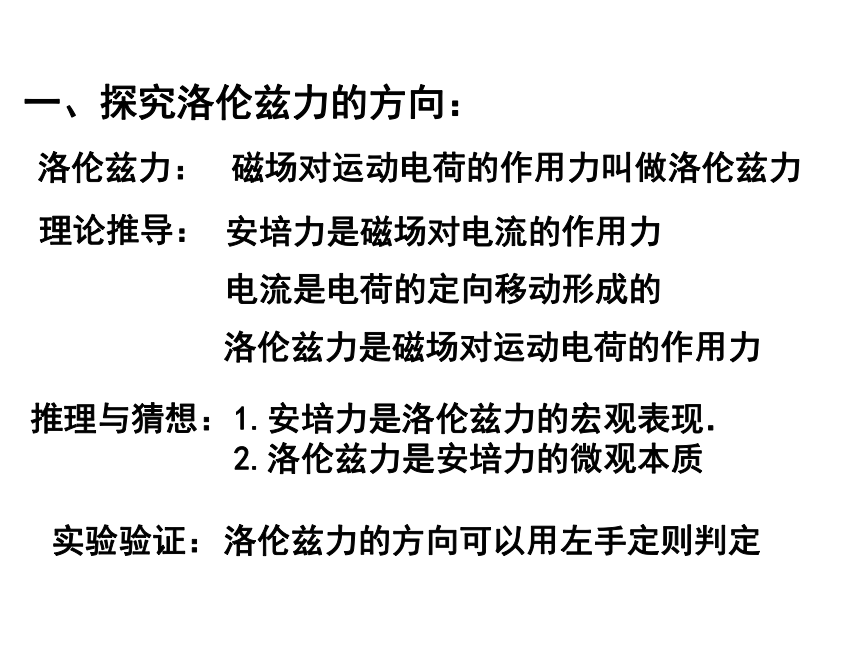

4、改变磁场的方向，通过观查从而判断运动的电子在各个方向磁场中的受力方向。一、探究洛伦兹力的方向：安培力是磁场对电流的作用力电流是电荷的定向移动形成的 洛伦兹力是磁场对运动电荷的作用力 1.安培力是洛伦兹力的宏观表现．

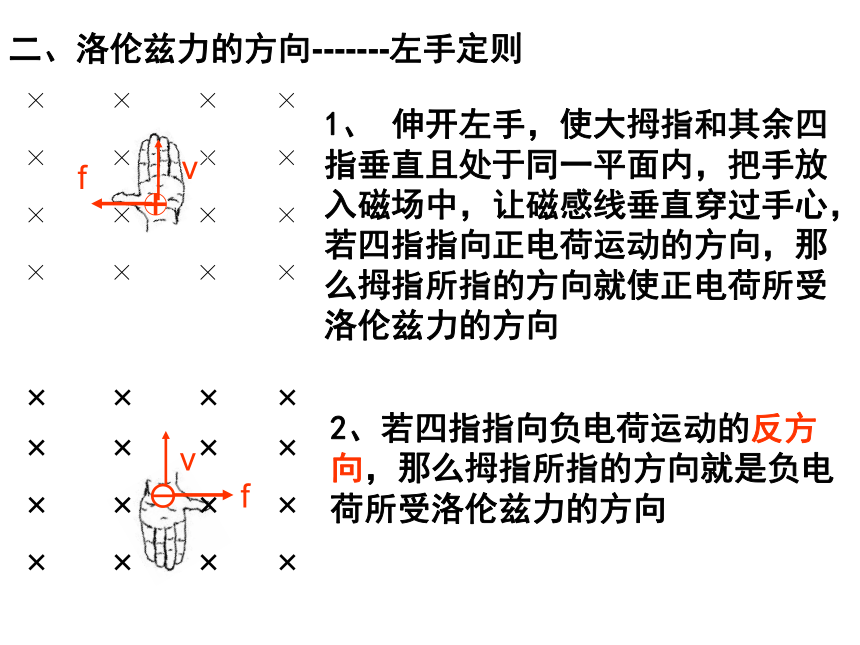

2.洛伦兹力是安培力的微观本质洛伦兹力的方向可以用左手定则判定 实验验证：理论推导：推理与猜想：磁场对运动电荷的作用力叫做洛伦兹力洛伦兹力：二、洛伦兹力的方向-------左手定则1、 伸开左手，使大拇指和其余四
指垂直且处于同一平面内，把手放
入磁场中，让磁感线垂直穿过手心，若四指指向正电荷运动的方向，那么拇指所指的方向就使正电荷所受洛伦兹力的方向 2、若四指指向负电荷运动的反方
向，那么拇指所指的方向就是负电

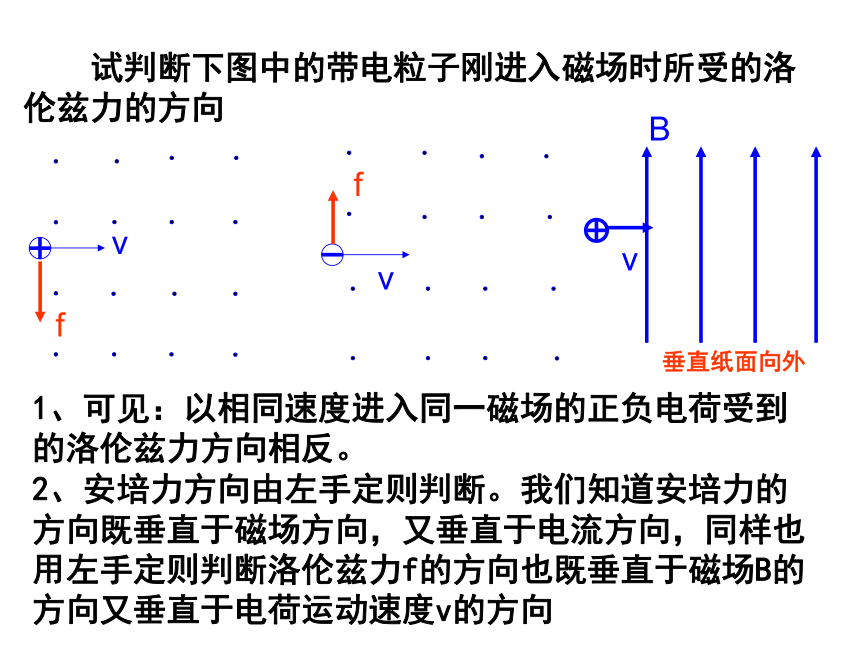

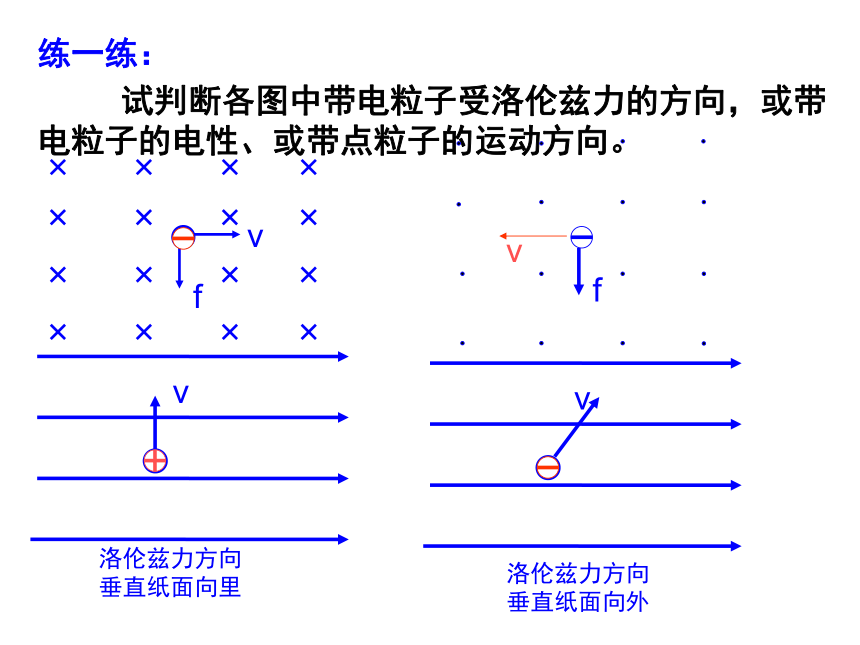

荷所受洛伦兹力的方向垂直纸面向外 试判断下图中的带电粒子刚进入磁场时所受的洛伦兹力的方向 1、可见：以相同速度进入同一磁场的正负电荷受到的洛伦兹力方向相反。2、安培力方向由左手定则判断。我们知道安培力的方向既垂直于磁场方向，又垂直于电流方向，同样也用左手定则判断洛伦兹力f的方向也既垂直于磁场B的方向又垂直于电荷运动速度v的方向练一练： 试判断各图中带电粒子受洛伦兹力的方向，或带电粒子的电性、或带点粒子的运动方向。洛伦兹力方向
垂直纸面向里洛伦兹力方向
垂直纸面向外三、探究洛伦兹力的表达式： 设有一段长为L，横截面积为S的直导线，单位体积内的自由电荷数为n，每个自由电荷的电荷量为q，自由电荷定向移动的速率为v。这段通电导线垂直磁场方向放入磁感应强度为B的匀强磁场中，求
（1）电流强度I。
（2）通电导线所受的安培力。
（3）这段导线内的自由电荷数。
（4）每个电荷所受的洛伦兹力。如果通电导线不和磁场方向垂直，怎么办？(适用条件：速度方向与磁场方向垂直)速度v与磁场B的方向夹角为θ时I=nqsvF安＝ILB＝（nqsv）LB总电荷数：nsLf洛＝ｑVB1、当一带正电q的粒子以速度v沿螺线管中轴线进入该通电螺线管，若不计重力，则 [??? ]
A．带电粒子速度大小改变；
B．带电粒子速度方向改变；
C．带电粒子速度大小不变；
D．带电粒子速度方向不变。CD四、洛伦兹力的特点（1）、洛伦兹力的方向既垂直于磁场方向，又垂直于速度方向，即垂直于磁场和速度所组成的平面。（2）、洛伦兹力对电荷不做功，即不改变速度的大小，只改变速度的方向。五、电视显像管的工作原理主要构造:电子枪（阴极）、偏转线圈、荧光屏等【思考与讨论】1．若要使电子束在水平方向偏离中心，打在荧光屏上的Ａ点，偏转磁场应该沿什么方向？2．若要使电子束打在Ｂ点，磁场应该沿什么方向？3．若要使电子束打在荧光屏上的位置由Ｂ逐渐向Ａ点移动，偏转磁场应该怎样变化？原理：应用电子束磁偏转的道理小结：１、洛伦兹力的方向２、洛伦兹力的大小３、洛伦兹力的特点４、电视显像管的工作原理
