中小学教育资源及组卷应用平台

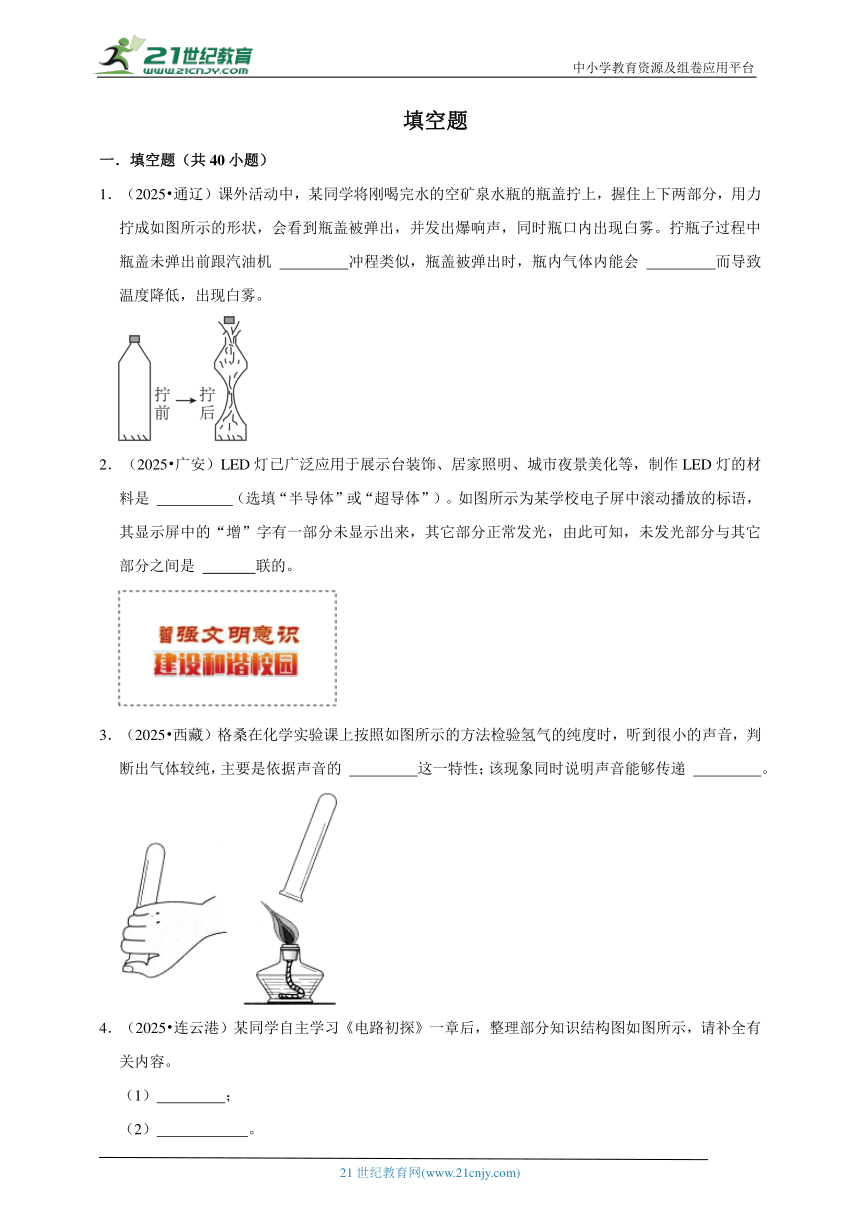

填空题
一．填空题（共40小题）
1．（2025 通辽）课外活动中，某同学将刚喝完水的空矿泉水瓶的瓶盖拧上，握住上下两部分，用力拧成如图所示的形状，会看到瓶盖被弹出，并发出爆响声，同时瓶口内出现白雾。拧瓶子过程中瓶盖未弹出前跟汽油机 冲程类似，瓶盖被弹出时，瓶内气体内能会 而导致温度降低，出现白雾。
2．（2025 广安）LED灯已广泛应用于展示台装饰、居家照明、城市夜景美化等，制作LED灯的材料是 （选填“半导体”或“超导体”）。如图所示为某学校电子屏中滚动播放的标语，其显示屏中的“增”字有一部分未显示出来，其它部分正常发光，由此可知，未发光部分与其它部分之间是 联的。
3．（2025 西藏）格桑在化学实验课上按照如图所示的方法检验氢气的纯度时，听到很小的声音，判断出气体较纯，主要是依据声音的 这一特性；该现象同时说明声音能够传递 。
4．（2025 连云港）某同学自主学习《电路初探》一章后，整理部分知识结构图如图所示，请补全有关内容。
（1） ；
（2） 。
5．（2025 湖北）2024年4月30日，全球最大的压缩空气储能项目在我国并网发电，工作原理如图。在用电低谷时段利用电网多余电能驱动压缩机压缩空气，使空气 增大（填能量形式）；在用电高峰时段高压空气被释放，膨胀对外 ，使膨胀机转动，将内能转化为 ，带动发电机产生电能输送至电网。
6．（2025 包头）工匠师维护精密仪表时，在眼睛前戴一个凸透镜，便于观察仪表的细微之处，如图所示。
（1）凸透镜起到 的作用。
（2）凸透镜与仪表的距离应在凸透镜的 焦距范围之内。
（3）通过凸透镜看到的是仪表 （填“正立”或“倒立”）的像，像的位置与仪表的位置在凸透镜的 侧。
7．（2025 重庆）如图甲所示，电源电压不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1大于5Ω，滑动变阻器R2的规格为“20Ω，1A”，小灯泡L的电流随其两端电压变化的图像如图乙所示。若闭合开关S、S1接1，在电路安全的情况下，变阻器R2允许接入电路的最大阻值为15Ω，则电源电压为 V；若闭合开关S、S1接2，在电路安全的情况下，电路中允许通过的最大电流是最小电流的1.5倍，则电阻R1的阻值为 Ω。
8．（2025 湖北）如图是汉代画像砖上描绘的《史记》中“泗水取鼎”画面，两边各有数人用绳子通过滑轮拉起掉落水中的鼎。图中的这种滑轮 （填“能”或“不能”）起到省力的作用；此时两边绳子对鼎竖直向上的拉力分别为F1、F2，鼎受到的拉力之和为 。鼎在水中上升的过程中，其底部所受水的压强 （填“增大”“减小”或“不变”）。
9．（2025 淮安）2024年4月，两辆氢能源汽车实现了从北京到上海1500公里长距离运输测试，这是中国氢能源车辆首次大范围、长距离、跨区域的实际运输测试。如图所示是某款氢能源汽车，该款氢能源汽车在公路上行驶30km，用时0.4h，受到的牵引力为1.4×103N，消耗氢气0.8kg，则此过程中汽车行驶的平均速度为 km/h，氢气燃烧放出的热量为 J，利用氢能的效率为 。
10．（2025 辽宁）如图（a），向一个空矿泉水瓶中倒入温水，晃动几下后将水倒出，迅速拧紧瓶盖，过一会儿发现水瓶扁了，这是由于 的作用；如图（b），剪掉瓶底并拧去瓶盖，打开吹风机，纸条“主动”钻进瓶口，这是由于空气中流速大的位置压强 。
11．（2025 苏州）熨斗古代亦称“火斗”，最早出现于西汉，以青铜质地为主，用高温熨平衣物，是通过 方式改变物体内能的。宋元时期，出现了如图所示带木把的熨斗，相比金属把，使用更安全，是由于木头具有 的物理属性。
12．（2025 威海）小明和爸爸在体验轮胎滑雪项目时，平躺在相同规格的轮胎上先后从同一滑道的最高处由静止滑下，小明的质量比爸爸小。当两人都刚滑到水平面时，小明的动能 爸爸的动能（下滑过程不计空气阻力及轮胎与滑道之间的摩擦）；在水平减速带滑行时，小明、爸爸乘坐的轮胎受到的摩擦力分别为f1、f2，则f1 f2。（两空均选填“小于”“等于”“大于”）
13．（2025 镇江）液冷充电桩可以提高电动汽车的充电速度，充电时导线产生的热量通过 的方式转移给周围流动的液体，物体间温差越大散热效果越好，则应 液体的流动速度。为了减少充电时导线产生的热量，在保持充电时间和电流不变的情况下，应选用长度相同、横截面积较 的铜导线。
14．（2025 常州）2024年3月26日，美国“弗朗西斯 斯科特 基”大桥被“达利”号集装箱船撞毁，如图所示。撞击前，船突发故障失去动力，但并没有立即停下，这是因为 。当船以10.8km/h、合 m/s的速度撞击大桥时，虽然船速较慢，但由于船的 很大导致其 能很大，使得船将大桥撞毁。
15．（2025 重庆）小兰自制了一把杆秤，由秤盘、提纽、秤杆以及200g的秤砣构成，如图所示。当不挂秤砣、秤盘中不放重物时，提起提纽，杆秤在空中恰好能水平平衡。已知AO间距离为10cm。当放入重物，将秤砣移至距O点30cm的B处时，秤杆水平平衡，则重物质量为 g；往秤盘中再增加20g的物体，秤砣需要从B处移动 cm才能维持秤杆水平平衡。
16．（2025 青海）航天员舱外航天服配有风扇系统和无线电系统。手套上有平面镜，可以随时察看自己身上的各种开关。手心部位有颗粒状橡胶，头盔两侧各有一个照明灯，方便航天员在舱外工作。
（1）航天员通过平面镜看到的是开关的 （选填“虚”或“实”）像，手套手心部位有颗粒状橡胶是为了 （选填“增大”或“减小”）摩擦力。
（2）电风扇工作时，电能主要转化为 能。航天员与地面通过 （选填“电磁波”或“超声波”）进行联系。
（3）如图1所示，航天员轻轻一推舱壁后，向相反的方向运动，说明力可以改变物体的 ，航天员会继续运动是因为具有 。
（4）“飞天”兴趣小组设计了如图2所示的头盔两侧照明灯电路图，其电路连接方式为 联，照明灯两端的电压 （选填“相同”或“不同”）。
17．（2025 兰州）一根轻质且不可拉伸的细线将一边长为10cm的正方体物块拴接在容器底部，如图甲所示，当水深为30cm时，细线刚好伸直；如图乙所示，当水深为36cm时，物体上表面恰好与水面相平，已知ρ水＝1.0×103kg/m3，则此正方体物块的密度为 kg/m3，乙图中细线的拉力为 N。
18．（2025 深圳）用航标灯发出的光来让海上的船只看清方位说明光能传递 ， 是正极，是 能转换为电能。
19．（2025 湖北）全自动洗衣机的进水阀门是由电磁铁控制的，其构造示意图如下。当线圈通电后产生磁场，线圈上端为 极，对衔铁施加 （填方向）的力，使衔铁移动，阀孔打开，水流进洗衣机。
20．（2025 扬州）如图所示，利用铅笔做几个小实验：
（1）压笔尖的手指比压笔尾的手指疼，说明压力相等时，压力的作用效果与 有关。
（2）将夹子M向右移动，小灯泡变暗，铅笔芯接入电路的电阻变 。
（3）用橡皮筋水平拉动厚书在水平桌面上匀速前进时，拉力与 力大小相等。在书下垫几支圆柱形铅笔，再次水平匀速拉动，橡皮筋伸长的长度变 。
21．（2025 宜宾）2024年6月2日6时23分，我国嫦娥六号探测器成功着陆月背南极。探测器由“轨返组合体”和“着上组合体”组成，“着上组合体”上装有着陆相机，在下降过程中拍摄月球表面照片，将图片、数据回传地面应用系统进行研究。“着上组合体”的落月过程分为六个阶段，当距离月面约90～110米高度时，进入悬停段，这一阶段激光三维成像敏感器发射激光，通过反射获得这个探测器与月面的相对位置和速度，完成高精度三维成像，帮助实现平稳着陆。
请从文中摘取一段与物理相关的信息，并指出对应的物理知识，不得与示例重复。
示例：物理信息：将图片、数据回传地面应用系统；物理知识：电磁波可以传递信息。
作答：物理信息： ；物理知识： 。
22．（2025 广安）如图甲所示，足够高的圆柱形薄壁容器，装有适量的水放在水平桌面上。现将一个质量为2kg、底面积为100cm2的均匀长方体竖直放入容器中，受到容器的支持力为4N，此时物体所受浮力为 N。若再加入适量的水使长方体刚好漂浮，如图乙所示，则此时水面的高度与图甲相比增加了 cm。，g取10N/kg）
23．（2025 岳阳）甲图中是一个高尔夫球、小聪发现它的表面不光滑而是布满凹坑，这是为什么呢？通过查阅资料，她了解到球在空气中高速运动时的情况如图乙，球前端与空气剧烈冲撞，产生巨大气压，而球后方的空气被排挤开，后方气压减小，于是产生方向向后的压力差，这种压力差就是压差阻力，高尔夫球表面凹坑的作用就是将表层空气紧紧贴合在球面，使得空气与球的分离点更靠后，从而减小压差阻力。
（1）其它条件相同时，布满凹坑的高尔夫球比光滑的高尔夫球飞得更 （选填“近”或“远”）；
（2）图乙中 球（选填“A”或“B”）是布满凹坑的高尔夫球。
24．（2025 苏州）如图，一根水平放置、两端开口的透明亚克力管，下部的抽气孔与抽气机相连。将一个略小于管内径的纸团置于管中，打开抽气机，在 的作用下，两塑料片分别紧紧“吸附”在管子两端。当管内气压较低时关闭抽气机，快速弹开 侧塑料片，纸团会从左侧管口飞出。
25．（2025 徐州）徐州市博物馆展出了一枚“彭城御丞”印章。为了方便观看印文细节，印章前放有如图所示装置，请你解释其中的物理道理： 。
26．（2025 雅安）如图是我国古代发明的取火器模型图，把推杆迅速推入牛角套筒时，套筒内空气被压缩，推杆前端的艾绒立刻燃烧起来，此过程中机械能转化为 能，内燃机工作的 冲程原理与该过程相同。
27．（2025 赤峰）如图是电解水实验原理图，蓄电池在向外供电时把 能转化为电能。为增强水的导电性，通常向水中加少量的NaOH。在闭合开关的瞬间，溶液中的Na+移动方向是从C到D，则蓄电池的A端是 极。
28．（2025 邵阳）亮亮同学在新闻上看到“福建舰”上使用了电磁弹射装置，从网上查阅了某电磁弹射装置的原理；给线圈提供电流时产生磁场，炮弹（铁质）被磁化，受到强大的吸引力而加速运动，达到线圈中间时，迅速断电，炮弹飞出炮口（如图）。当线圈通电时，炮弹头是 （选填“S”或“N”）极。断电后，炮弹还能继续飞行，是因为炮弹具有 。
29．（2025 辽宁）如图是小明用发卡制作的发卡琴，发卡琴发出的声音是由发卡 产生的，弹奏时一手压紧发卡，手感到痛是由于物体间力的作用是 的，小明把制作发卡琴的过程录制成视频，用手机发到班级群中进行分享交流，发布视频是利用 波完成的。
30．（2025 鄂州）如图所示，通过手表表盘上光滑透明凸起部分，能清楚地看到日期信息，光滑透明凸起部分相当于 镜，观看到的是日期数字的 （选填“实”或“虚”）像。手表的背面打磨得非常平整光滑，能清楚地照出人眼的像，此像的大小与人眼相比 （选填“变大”、“变小”或“不变”）。
31．（2025 无锡）某幼儿园游乐室里有一块能发电的地板，当小朋友们在上面跳跃时，小灯泡便会一闪一闪，地板下方铺设的结构如图所示，当踩踏地板时，固定在地板下方的磁铁往复运动，使固定在地面上的弹簧线圈做 磁感线运动，闭合电路中产生 ，小灯泡发光。
32．（2025 苏州）寒冬，为给小鸡仔提供温暖的环境，小明制作了恒温箱系统，原理如图。控制电路由电磁继电器、滑动变阻器R1、热敏电阻R2（安装在恒温箱内，阻值随温度升高而显著减小）、低压电源等组成。加热电路由电源、电热丝R3和R4等组成。调好R1阻值，闭合开关S1、S2，箱内温度升高到设定值后即在小范围内波动，且降温阶段降温比较平缓。
（1）通电线圈上端是 极，温度升高时，电磁铁磁性 ；
（2）R3阻值 （大于/小于）R4阻值；
（3）将R1的阻值稍微调小一些，恒温箱控制的温度将 。
33．（2025 辽宁）如图是既能显示时间、天气又能提供Wifi信号的分类垃圾箱。其电子屏幕上的彩色画面是由红、绿、 三种色光混合而成的，电子屏幕消耗的电能是 （填“一次”或“二次”）能源。静止在水平地面上的垃圾箱受到的重力与 （填“箱对地面的压力”或“地面对箱的支持力”）是平衡力。
34．（2025 威海）如图是中医的制药工具药碾子，其由底部的碾槽和边缘较薄的圆形碾盘组成，若想提高每一次的碾压效果，可以怎样改进工具，请写出两种方法： ， 。
35．（2025 牡丹江）如图所示的“橡皮筋动力车”，旋转扇叶，将橡皮筋拧紧。松手后，橡皮筋的 能转化为扇叶的 能，扇叶快速转动，小车运动起来。当扇叶停止转动，小车仍能继续向前运动，小车具有 。
36．（2025 攀枝花）如图所示，电阻R1、R2、R3的阻值分别为R、2R、3R，为二极管。二极管具有单向导电性，只允许电流从其正极向负极通过，不允许电流反方向通过；当电流从二极管的正极流向负极时，其电阻为零。闭合开关S，接入电路的总电阻为 。现将电源正负极对调再接回原位置，则前后两种情况R2消耗的功率之比为 。
37．（2025 青海）某汽车司机下车时，随手将一瓶矿泉水放在仪表台上，如图所示。不料因阳光照射、水瓶聚光，车内物品被点燃引发火灾。太阳光经过矿泉水瓶发生了 （选填“反射”或“折射”），矿泉水瓶相当于 。因此，提醒大家在车内不要放置有聚光效果的物品。
38．（2025 南充）如图甲是某同学自制的一个简易气压计，在温度相同的情况下，大气压越大，甲中玻璃管内的液柱高度就越 （选填“高”或“低”）；如图乙是该同学自制的一个简易温度计，在大气压相同的情况下，温度升高，乙中玻璃管内的液柱 （选填“升高”或“降低”）。
39．（2025 温州）为延长食物保质期，可对食物进行真空包装。真空包装机（如图甲）先抽出塑料袋内的气体，再利用电热丝加热塑料袋口进行密封。图乙是模拟该真空包装机功能的简易电路图。
（1）该电路图中，要使抽气机工作，需闭合的开关是 。
（2）抽气机将塑料袋内空气抽出，使袋子变瘪，这是由于受到 作用。
（3）密封时温度过高导致袋口破损。为降低电热丝温度，应将滑动变阻器滑片向 移动。
40．（2025 苏州）屋顶风帽是利用自然风使风帽旋转实现室内换气的装置，如图所示。它不用电，无噪声，节能环保。只要速度为0.2m/s的微风即可让其轻盈运转。风帽转动时其内部空气流速变大、压强变 ，室内的污浊气体在 作用下被排出。水平方向的风，从不同方位吹来，风帽的转动方向 。
填空题
参考答案与试题解析
一．填空题（共40小题）
1．（2025 通辽）课外活动中，某同学将刚喝完水的空矿泉水瓶的瓶盖拧上，握住上下两部分，用力拧成如图所示的形状，会看到瓶盖被弹出，并发出爆响声，同时瓶口内出现白雾。拧瓶子过程中瓶盖未弹出前跟汽油机 压缩 冲程类似，瓶盖被弹出时，瓶内气体内能会 减小 而导致温度降低，出现白雾。
【分析】（1）拧瓶子的过程中，人压缩气体做功，机械能转化为内能；
（2）改变内能的方法有做功和热传递；当气体膨胀做功时，将内能转化为机械能，内能减小，温度降低。
【解答】解：拧瓶子过程中，人压缩气体做功，将机械能转化为内能，这跟汽油机的压缩冲程类似；瓶盖被弹出时，瓶内气体膨胀对外做功，将瓶盖迸出，将内能转化为机械能，使瓶内气体的内能减小，瓶口处的温度降低，瓶口处的水蒸气遇冷发生液化现象，从而形成了小水滴。
故答案为：压缩；减小。
【点评】本题考查了改变内能的方法的考查，题目难度不大。
2．（2025 广安）LED灯已广泛应用于展示台装饰、居家照明、城市夜景美化等，制作LED灯的材料是 半导体 （选填“半导体”或“超导体”）。如图所示为某学校电子屏中滚动播放的标语，其显示屏中的“增”字有一部分未显示出来，其它部分正常发光，由此可知，未发光部分与其它部分之间是 并 联的。
【分析】（1）LED是一种发光二极管可以把电能直接转化成光能；
（2）串联电路的特点：各用电器工作时相互影响，有一处有问题则整个电路都处于断路状态；
并联电路的特点：并联电路中的各用电器可以单独工作、互不影响。
【解答】解：（1）LED是一种半导体发光二极管，通过电流时不用经过加热灯丝直接能够发光，即把电能直接转化成光能；
（2）由图可见当显示屏中的“增”字的土字旁未能显示出来，其它的灯仍能正常发光，由此可知，显示屏的每个小灯泡是互不影响的，所以它们之间能独立工作，一定是并联的。
故答案为：半导体；并联。
【点评】本题考查半导体材料的应用、串并联电路特点的理解，知道并联电路各用电器是可以独立工作的，互不影响。
3．（2025 西藏）格桑在化学实验课上按照如图所示的方法检验氢气的纯度时，听到很小的声音，判断出气体较纯，主要是依据声音的 响度 这一特性；该现象同时说明声音能够传递 信息 。
【分析】音调跟发声体的振动频率有关；响度跟发声体的振幅和距发声体的远近有关；音色跟发声体的材料和结构有关；声音既能传递信息，又能传递能量。
【解答】解：格桑在化学实验课上按照如图所示的方法检验氢气的纯度时，听到很小的声音，这是因为发声体的振动幅度较小造成的，响度较小；该现象同时说明声音能够传递信息。
故答案为：响度；信息。
【点评】本题考查了声音的特征、声与信息，属于基础题目。

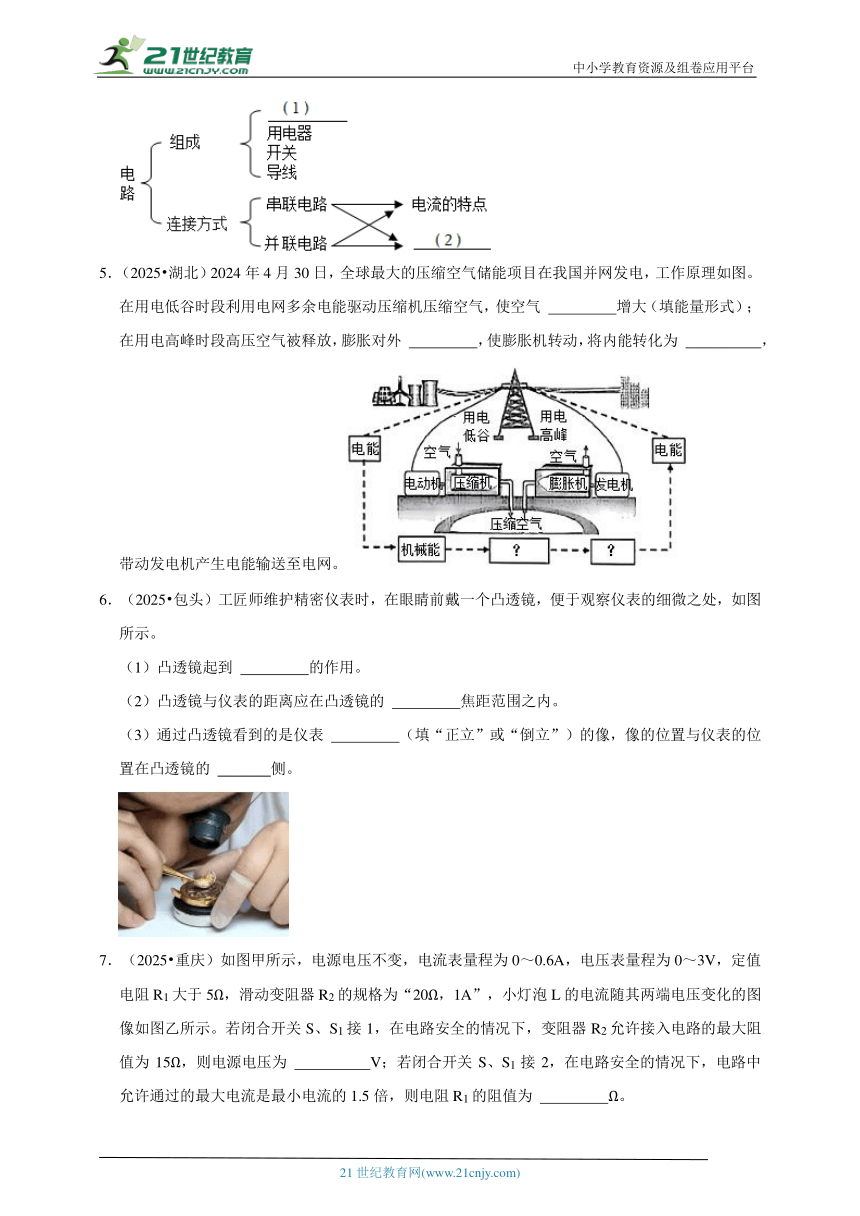

4．（2025 连云港）某同学自主学习《电路初探》一章后，整理部分知识结构图如图所示，请补全有关内容。
（1） 电源 ；
（2） 电压的特点 。
【分析】（1）电路的组成：电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成，缺少或不完整都会影响电路的正常工作；
（2）串并联电路的电流、电压特点不同。
【解答】解：（1）电路的组成：电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成，故（1）为：电源；
（2）由图可知，串并联电路的电流、电压特点不同，（2）应为电压的特点。
故答案为：（1）电源；（2）电压的特点。
【点评】本题主要考查了电路的组成。串并联电路的特点，基础题目。
5．（2025 湖北）2024年4月30日，全球最大的压缩空气储能项目在我国并网发电，工作原理如图。在用电低谷时段利用电网多余电能驱动压缩机压缩空气，使空气 内能 增大（填能量形式）；在用电高峰时段高压空气被释放，膨胀对外 做功 ，使膨胀机转动，将内能转化为 机械能 ，带动发电机产生电能输送至电网。
【分析】做功和热传递可改变物体的内能；对物体做功，物体内能增大；物体对外做功，内能减少。
【解答】解：在用电低谷时段利用电网多余电能驱动压缩机压缩空气，对空气做功，使空气内能增大；
在用电高峰时段高压空气被释放，膨胀对外做功，使膨胀机转动，将内能转化为机械能。
故答案为：内能；做功；机械能。
【点评】本题考查改变内能的方式和能量的转化等知识，关键是从文中得出信息。
6．（2025 包头）工匠师维护精密仪表时，在眼睛前戴一个凸透镜，便于观察仪表的细微之处，如图所示。
（1）凸透镜起到 放大 的作用。
（2）凸透镜与仪表的距离应在凸透镜的 一倍 焦距范围之内。
（3）通过凸透镜看到的是仪表 正立 （填“正立”或“倒立”）的像，像的位置与仪表的位置在凸透镜的 同 侧。
【分析】凸透镜物距在一倍焦距以内，成正立、放大的虚像，物与像同侧。
【解答】解：匠师维护精密仪表时，在眼睛前戴一个凸透镜，便于观察仪表的细微之处
（1）凸透镜起到 放大的作用。
（2）凸透镜与仪表的距离应在凸透镜的 一倍焦距范围之内。
（3）通过凸透镜看到的是仪表 正立的像，像的位置与仪表的位置在凸透镜的同侧。
故答案为：（1）放大；（2）一倍；（3）正立，同。
【点评】本题考查了透镜成像及其应用，属于基础题。

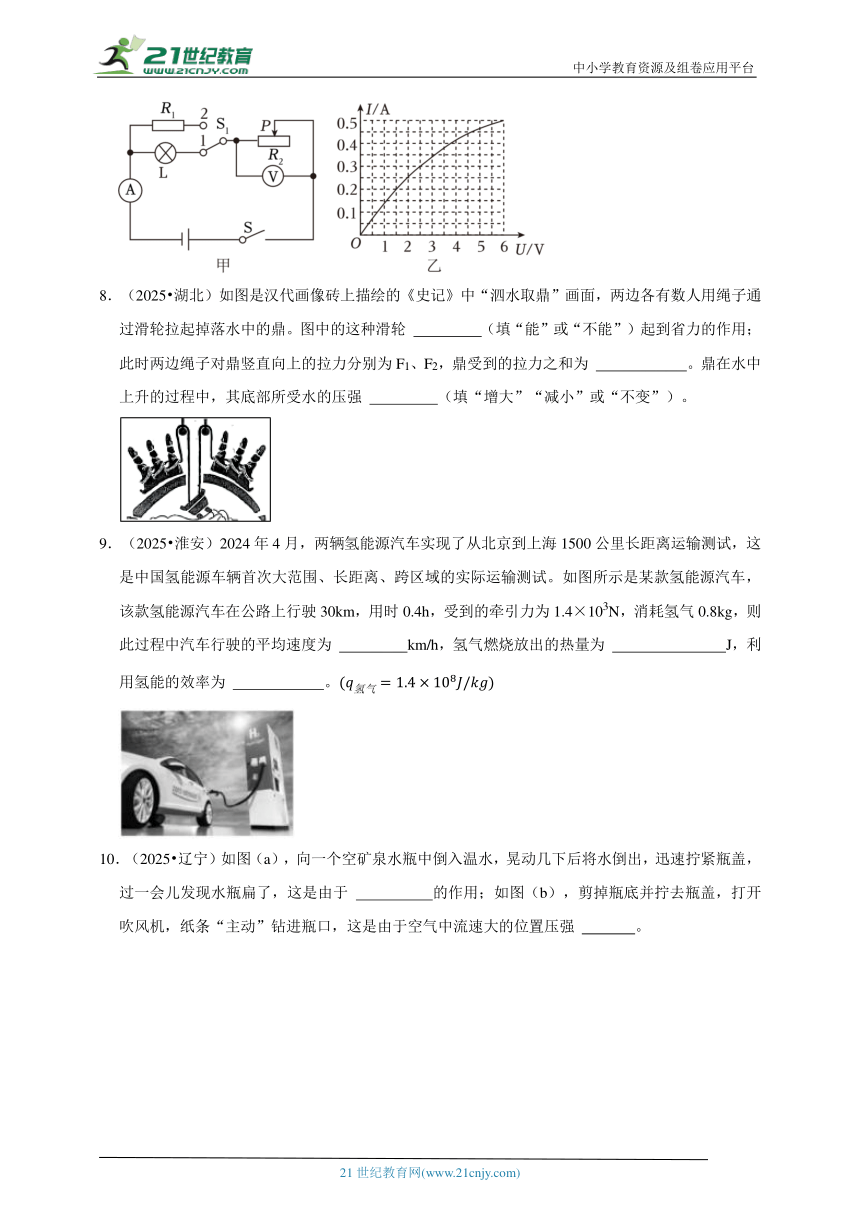

7．（2025 重庆）如图甲所示，电源电压不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1大于5Ω，滑动变阻器R2的规格为“20Ω，1A”，小灯泡L的电流随其两端电压变化的图像如图乙所示。若闭合开关S、S1接1，在电路安全的情况下，变阻器R2允许接入电路的最大阻值为15Ω，则电源电压为 4.5 V；若闭合开关S、S1接2，在电路安全的情况下，电路中允许通过的最大电流是最小电流的1.5倍，则电阻R1的阻值为 40 Ω。
【分析】（1）由图甲可知：闭合开关S、S1接1时，灯泡与滑动变阻器R2串联，电压表测量R2两端的电压，电流表测量电路中的电流，
在电路安全的情况下，变阻器R2允许接入电路的最大阻值时电压表的示数为最大，根据电压表的量程可知此时R2两端的电压，根据欧姆定律求出电路中电流，根据串联电路的电流特点可知通过灯泡的电流，由图乙读出灯泡两端的电压，然后根据串联电路的电压特点求出电源电压；
（2）若闭合开关S、S1接2，R1与滑动变阻器R2串联，电流表接“0～0.6A”量程，根据串联电路电流特点结合滑动变阻器的规格可知通过电路的最大电流为0.6A，或最大电流为0.6A，
根据串联电路电阻规律结合欧姆定律可知滑动变阻器接入电路最大电阻时，通过电路的电流最小，通过电路的最小电流为，分情况讨论最大电流和最小电流的关系可确定定值电阻R1的阻值。
【解答】解：（1）由图甲可知：闭合开关S、S1接1时，灯泡与滑动变阻器R2串联，电压表测量R2两端的电压，电流表测量电路中的电流；
由于电压表量程为0～3V，所以，在电路安全的情况下，变阻器R2允许接入电路的最大阻值时电压表的示数最大为3V，
则根据串联电路的电流处处相等的特点可知通过灯泡的电流为：IL＝I20.2A，
由图乙可知此时灯泡两端的电压为：UL＝1.5V，
根据串联电路电压的规律可知，电源电压：U＝UL+U2＝1.5V+3V＝4.5V；
（2）若闭合开关S、S1接2，R1与滑动变阻器R2串联，电流表接“0～0.6A”量程，根据串联电路电流特点结合滑动变阻器的规格可知通过电路的最大电流为0.6A，或最大电流为0.6A，
根据串联电路电阻规律结合欧姆定律可知滑动变阻器接入电路最大电阻时，通过电路的电流最小，通过电路的最小电流为，
在移动滑动变阻器滑片的过程中，电路中的最大电流恰好是最小电流的1.5倍，分以下几种情况讨论：
①若最大电流为0.6A，则最小电流为0.4A，此时变阻器接入电路的电阻为允许的最大值，由电压表的量程和串联分压的规律可知此时电压表示数最大为3V，
则R1分得的电压U1＝U﹣UV大＝4.5V﹣3V＝1.5V，
电阻R1的阻值：R13.75Ω，已知定值电阻R1大于5Ω，则这种情况不可能；
②若最大电流为（变阻器接入电路的阻值为0），最小电流为，
则1.5，解得：R1＝40Ω。
故答案为：4.5；40。
【点评】本题考查了串联电路的特点、欧姆定律的灵活运用，解题的关键是根据串联电路特点从图像中获取有用的信息。
8．（2025 湖北）如图是汉代画像砖上描绘的《史记》中“泗水取鼎”画面，两边各有数人用绳子通过滑轮拉起掉落水中的鼎。图中的这种滑轮 不能 （填“能”或“不能”）起到省力的作用；此时两边绳子对鼎竖直向上的拉力分别为F1、F2，鼎受到的拉力之和为 F1+F2 。鼎在水中上升的过程中，其底部所受水的压强 减小 （填“增大”“减小”或“不变”）。
【分析】（1）滑轮不随物体一起运动的滑轮是定滑轮，定滑轮不能省力。
（2）根据物体受力情况进行分析。
（3）液体的压强随深度的增加而增大。
【解答】解：图中的这种滑轮是定滑轮，不能起到省力的作用；定滑轮不省力，只能改变动力的方向，鼎向上受到两个拉力作用，所以鼎受到的拉力之和为F1+F2。鼎在水中上升的过程中，在水中的深度减小，其底部所受水的压强减小。
故答案为：不能；F1+F2；减小。
【点评】本题考查的是定滑轮的特点及应用；知道液体压强的规律。
9．（2025 淮安）2024年4月，两辆氢能源汽车实现了从北京到上海1500公里长距离运输测试，这是中国氢能源车辆首次大范围、长距离、跨区域的实际运输测试。如图所示是某款氢能源汽车，该款氢能源汽车在公路上行驶30km，用时0.4h，受到的牵引力为1.4×103N，消耗氢气0.8kg，则此过程中汽车行驶的平均速度为 75 km/h，氢气燃烧放出的热量为 1.12×108 J，利用氢能的效率为 37.5% 。
【分析】（1）根据v求出在这个过程中汽车行驶的平均速度；
（2）根据放热公式Q放＝mq求出氢气完全燃烧放出的热量；
（3）根据W＝Fs可以求出牵引力做的功，根据η可得效率。
【解答】解：该款氢能源汽车在公路上行驶30km，用时0.4h，在这个过程中汽车行驶的平均速度为：
v75km/h；
0.8kg氢气完全燃烧放出的热量为：
Q放＝mq＝0.8kg×1.4×108J/kg＝1.12×108J；
牵引力做的功为：W＝F牵s＝1.4×103N×3.0×104m＝4.2×107J；
汽车利用氢能的效率：η37.5%。
故答案为：75；1.12×108；37.5%。
【点评】本题考查了速度、功和热机效率的计算，属于基础题，要求掌握。
10．（2025 辽宁）如图（a），向一个空矿泉水瓶中倒入温水，晃动几下后将水倒出，迅速拧紧瓶盖，过一会儿发现水瓶扁了，这是由于 大气压 的作用；如图（b），剪掉瓶底并拧去瓶盖，打开吹风机，纸条“主动”钻进瓶口，这是由于空气中流速大的位置压强 小 。
【分析】根据大气压存在的实例进行分析；
在流体中，流速越大的位置，压强越小。
【解答】解：如图（a），向一个空矿泉水瓶中倒入温水，晃动几下后将水倒出，迅速拧紧瓶盖，瓶内的空气温度降低收缩，瓶内的气压减小，在外面大气压的作用下，过一会儿发现水瓶扁了；如图（b），剪掉瓶底并拧去瓶盖，打开吹风机，纸条“主动”钻进瓶口，这是由于空气中流速大的位置压强小。
故答案为：大气压；小。
【点评】本题考查的是大气压存在的实例；知道流体的压强与流速的关系。
11．（2025 苏州）熨斗古代亦称“火斗”，最早出现于西汉，以青铜质地为主，用高温熨平衣物，是通过 热传递 方式改变物体内能的。宋元时期，出现了如图所示带木把的熨斗，相比金属把，使用更安全，是由于木头具有 隔热性好 的物理属性。
【分析】改变物体内能的方式：做功和热传递。
【解答】解：用高温熨平衣物时，衣物吸收热量，是通过热传递方式改变物体内能的；
带木把的熨斗，相比金属把，使用更安全，是由于木头具有隔热性好的物理属性。
故答案为：热传递；隔热性好。
【点评】本题考查了改变物体内能的方式，属于基础题。
12．（2025 威海）小明和爸爸在体验轮胎滑雪项目时，平躺在相同规格的轮胎上先后从同一滑道的最高处由静止滑下，小明的质量比爸爸小。当两人都刚滑到水平面时，小明的动能 小于 爸爸的动能（下滑过程不计空气阻力及轮胎与滑道之间的摩擦）；在水平减速带滑行时，小明、爸爸乘坐的轮胎受到的摩擦力分别为f1、f2，则f1 小于 f2。（两空均选填“小于”“等于”“大于”）
【分析】（1）动能与物体的质量和速度有关，质量越大，速度越大，动能越大；
（2）滑动摩擦力的大小与压力和接触面的粗糙程度有关，接触面的粗糙程度相同时，压力越大，摩擦力越大。
【解答】解：（1）下滑过程不计空气阻力及轮胎与滑道之间的摩擦，小明和爸爸平躺在相同规格的轮胎上先后从同一滑道的最高处由静止滑下，当两人都刚滑到水平面时，速度相同，小明的质量比爸爸小，所以小明的动能小于爸爸的动能；
（2）在水平减速带滑行时，接触面的粗糙程度相同，小明的质量比爸爸小，对地面的压力小，小明、爸爸乘坐的轮胎受到的摩擦力f1小于f2。
故答案为：小于；小于。
【点评】本题考查了影响动能大小的因素、滑动摩擦力大小的影响因素，属于基础题。
13．（2025 镇江）液冷充电桩可以提高电动汽车的充电速度，充电时导线产生的热量通过 热传递 的方式转移给周围流动的液体，物体间温差越大散热效果越好，则应 加快 液体的流动速度。为了减少充电时导线产生的热量，在保持充电时间和电流不变的情况下，应选用长度相同、横截面积较 大 的铜导线。
【分析】（1）改变物体内能的方式有两种：做功和热传递；
（2）导体电阻的大小与导体的材料、长度、横截面积和温度有关；
由焦耳定律知道，电流通过导体产生的热量跟电流的平方、电阻大小和通电时间成正比。
【解答】解：（1）充电时导线产生的热量通过热传递的方式转移给周围流动的液体，物体间温差越大散热效果越好，则应加快液体的流动速度，尽快将温度高的液体流过；
（2）根据焦耳定律公式Q＝I2Rt知，在电流、通电时间相同的情况下，导体的电阻越小，产生的热量越少，因此应选用长度相同、横截面积较大的铜导线。
故答案为：热传递；加快；大。
【点评】本题考查了改变物体内能的方式、焦耳定律的应用和影响电阻大小的因素，综合性较强。
14．（2025 常州）2024年3月26日，美国“弗朗西斯 斯科特 基”大桥被“达利”号集装箱船撞毁，如图所示。撞击前，船突发故障失去动力，但并没有立即停下，这是因为 船具有惯性 。当船以10.8km/h、合 3 m/s的速度撞击大桥时，虽然船速较慢，但由于船的 质量 很大导致其 动 能很大，使得船将大桥撞毁。
【分析】（1）惯性是物体保持原来运动状态不变的性质；
（2）1m/s＝3.6km/h；
（3）动能与物体的质量和速度有关。
【解答】解：（1）撞击前，船突发故障失去动力，但并没有立即停下，这是因为船具有惯性，会继续向前运动；
（2）因为1m/s＝3.6km/h，所以10.8km/h＝3m/s；
（3）虽然船速较慢，但由于船的质量很大导致其动能很大，使得船将大桥撞毁。
故答案为：船具有惯性；3；质量；动。
【点评】本题考查了惯性、速度单位的换算、动能的影响因素，属于综合题。

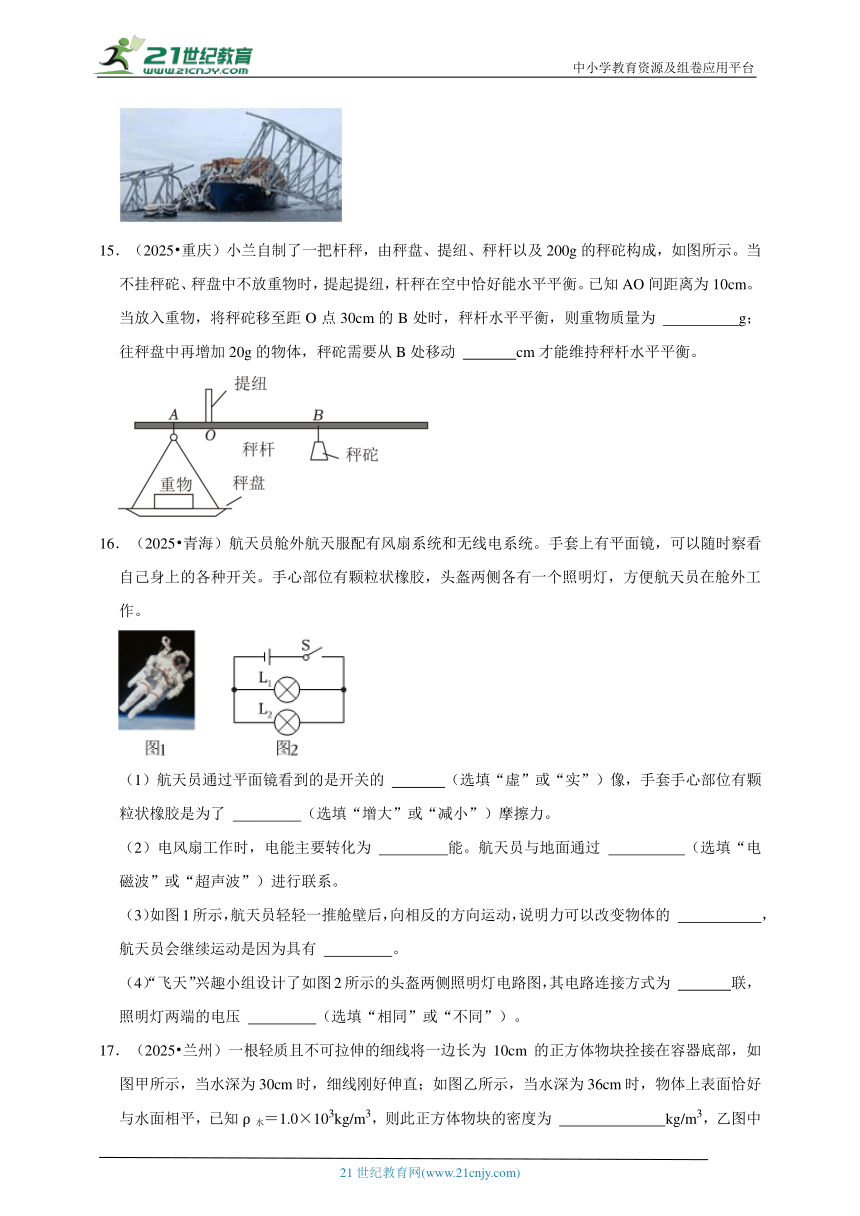

15．（2025 重庆）小兰自制了一把杆秤，由秤盘、提纽、秤杆以及200g的秤砣构成，如图所示。当不挂秤砣、秤盘中不放重物时，提起提纽，杆秤在空中恰好能水平平衡。已知AO间距离为10cm。当放入重物，将秤砣移至距O点30cm的B处时，秤杆水平平衡，则重物质量为 600 g；往秤盘中再增加20g的物体，秤砣需要从B处移动 1 cm才能维持秤杆水平平衡。
【分析】确定杠杆的支点和力臂，直接应用杠杆的平衡条件来计算。
【解答】解：（1）以O点为支点，秤砣移到B处，恰好能使杆秤水平平衡，根据杠杆平衡条件有：
m物g OA＝m秤砣g OB，
所以重物质量为：
m物
（2）往秤盘中再增加20g的物体，假设秤砣移到了C点，根据杠杆平衡条件得：
m物′g OA＝m秤砣g OC，
故C点到支点的距离为：
秤砣需要从B处移动的距离为：
BC＝OC﹣OB＝31cm﹣30cm＝1cm。
故答案为：600；1。
【点评】本题主要考查了杠杆的平衡条件在杆秤中的应用，难度不大。
16．（2025 青海）航天员舱外航天服配有风扇系统和无线电系统。手套上有平面镜，可以随时察看自己身上的各种开关。手心部位有颗粒状橡胶，头盔两侧各有一个照明灯，方便航天员在舱外工作。
（1）航天员通过平面镜看到的是开关的 虚 （选填“虚”或“实”）像，手套手心部位有颗粒状橡胶是为了 增大 （选填“增大”或“减小”）摩擦力。
（2）电风扇工作时，电能主要转化为 机械 能。航天员与地面通过 电磁波 （选填“电磁波”或“超声波”）进行联系。
（3）如图1所示，航天员轻轻一推舱壁后，向相反的方向运动，说明力可以改变物体的 运动状态 ，航天员会继续运动是因为具有 惯性 。
（4）“飞天”兴趣小组设计了如图2所示的头盔两侧照明灯电路图，其电路连接方式为 并 联，照明灯两端的电压 相同 （选填“相同”或“不同”）。
【分析】（1）平面镜成的是虚像；
（2）增大摩擦的方法：增大压力；增大接触面粗糙程度；
（3）电动机的能量转换，电能转换为机械能；
（4）力的作用效果，改变物体运动状态，改变物体形状；
（5）并联电路特点，各支路电压都相等。
【解答】解：（1）平面镜成像成的是虚像，所以航天员通过平面镜看到的是开关的虚像；手套手心部位有颗粒状橡胶是通过增大接触面粗糙程度的方法增大摩擦；
（2）电动机工作时消耗电能，电能转换为机械能和内能，所以电风扇工作时，电能主要转化为机械能；航天员与地面通过电磁波进行联系；
（3）航天员轻轻一推舱壁后，向相反的方向运动，说明力可以改变物体的运动状态，航天员会继续运动是因为具有惯性；
（4）如图2所示的头盔两侧照明灯电路图，其电路连接方式为并联，因为并联电路各支路电压都相等，所以照明灯两端的电压相同。
故答案为：（1）虚；增大；
（2）机械；电磁波；
（3）运动状态；惯性；
（4）并；相同。
【点评】本题难度不大，但涉及面广，考查了多方面的知识，我们要注意知识的综合。
17．（2025 兰州）一根轻质且不可拉伸的细线将一边长为10cm的正方体物块拴接在容器底部，如图甲所示，当水深为30cm时，细线刚好伸直；如图乙所示，当水深为36cm时，物体上表面恰好与水面相平，已知ρ水＝1.0×103kg/m3，则此正方体物块的密度为 0.4×103 kg/m3，乙图中细线的拉力为 6 N。
【分析】根据水深的变化，求出细线刚好伸直时物块浸在水中的体积，利用浮沉条件、阿基米德原理及求得物块的密度；利用阿基米德原理结合受力分析计算细线的拉力。
【解答】解：（1）当水深为30cm时细线刚好伸直，水深为36cm时物块上表面恰好与水面向平，正方体物块边长为10cm，则细线刚好伸直时物块浸在水中的深度为h1＝10cm﹣（36cm﹣30cm）＝4cm，则浸在水中的体积V1＝4cm×10cm×10cm＝400cm3＝4×10﹣4m3，根据阿基米德原理得此时所受浮力F浮1＝ρ水gV1＝1.0×103kg/m3×10N/kg×4×10﹣4m3＝4N，此时物块漂浮则G物＝F浮1＝4N，则物块质量m物0.4kg，V物＝10cm×10cm×10cm＝1000cm3＝1×10﹣3m3，由求得物块的密度ρ物0.4×103kg/m3；
（2）乙图中物块完全浸在水中静止，此时物块在重力、细线的拉力及浮力的作用下受力平衡，因此细线的拉力等于浮力减去物块重力，已知物块重G物＝4N，物块完全浸没受到的浮力F浮＝ρ水gV物＝1.0×103kg/m3×10N/kg×1×10﹣3m3＝10N，则细线拉力F＝F浮﹣G物＝10N﹣4N＝6N。
故答案为：0.4×103；6。
【点评】本题考查了阿基米德原理和密度的简单计算及力的合成，是一道综合题。
18．（2025 深圳）用航标灯发出的光来让海上的船只看清方位说明光能传递 信息 ， 碳 是正极，是 化学 能转换为电能。
【分析】人们通过航标灯获得通行信息。常用电池的有干电池和蓄电池，它们在使用过程中可以将化学能转化为电能，以持续对外供电。生活中所用的干电池大多为碳锌电池，
【解答】解：用航标灯发出的光来让海上的船只看清方位它，这说明光能传递信息。
碳棒为电源的正极，在使用过程中可以将化学能转化为电能。
故答案为：信息；碳；化学。
【点评】此题考查信息的传递和能量的转化，难度不大，属于基础知识。
19．（2025 湖北）全自动洗衣机的进水阀门是由电磁铁控制的，其构造示意图如下。当线圈通电后产生磁场，线圈上端为 S 极，对衔铁施加 向上 （填方向）的力，使衔铁移动，阀孔打开，水流进洗衣机。
【分析】安培定则：用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N极。
【解答】解：当线圈通电后产生磁场，由安培定则知，线圈上端为S极，对衔铁施加向上的力，使衔铁移动，阀孔打开，水流进洗衣机。
故答案为：S；向上。
【点评】本题考查了电磁阀的工作原理，是物理知识用于实际生活的实例。
20．（2025 扬州）如图所示，利用铅笔做几个小实验：
（1）压笔尖的手指比压笔尾的手指疼，说明压力相等时，压力的作用效果与 受力面积 有关。
（2）将夹子M向右移动，小灯泡变暗，铅笔芯接入电路的电阻变 大 。
（3）用橡皮筋水平拉动厚书在水平桌面上匀速前进时，拉力与 摩擦 力大小相等。在书下垫几支圆柱形铅笔，再次水平匀速拉动，橡皮筋伸长的长度变 短 。
【分析】（1）笔尖对手指的压力等于尾端对手指的压力，利用公式p计算压强；从铅笔所处的平衡状态入手，分析两手指的受力大小关系。压力的作用效果与压力和接触面的面积有关；
（2）导体的电阻与长度有关，其他因素相同时，长度越长，电阻越大；
（3）物体受到平衡力作用时，处于静止或匀速直线运动状态；
书在桌面上滑动时受到的摩擦力是滑动摩擦力，书在铅笔上运动时，受到的摩擦力是滚动摩擦力。
【解答】解：（1）铅笔处于静止状态，受到的两手指的压力是一对平衡力。据题可知，右边手指更疼，这说明压力的作用效果与受力面积有关；
（2）将夹子M向右移动，小灯泡变暗，说明电路中电流变小，铅笔芯接入电路的电阻变大；
（3）用橡皮筋水平拉动厚书在水平桌面上匀速前进时，水平方向受到拉力和摩擦力作用，拉力与摩擦力大小相等；
书在桌面上时，受到的摩擦力是滑动摩擦力，书在铅笔上时，书受到的摩擦力是滚动摩擦力，书在铅笔上运动时，橡皮筋的长度短，这说明：在压力相同时，滚动摩擦力小于滑动摩擦力。
故答案为：（1）受力面积；（2）大；（3）摩擦；短。
【点评】此题以铅笔为实验材料综合考查了力学和电学的多个知识点，设计的内容较全面，体现物理就在我们身边的理念。
21．（2025 宜宾）2024年6月2日6时23分，我国嫦娥六号探测器成功着陆月背南极。探测器由“轨返组合体”和“着上组合体”组成，“着上组合体”上装有着陆相机，在下降过程中拍摄月球表面照片，将图片、数据回传地面应用系统进行研究。“着上组合体”的落月过程分为六个阶段，当距离月面约90～110米高度时，进入悬停段，这一阶段激光三维成像敏感器发射激光，通过反射获得这个探测器与月面的相对位置和速度，完成高精度三维成像，帮助实现平稳着陆。
请从文中摘取一段与物理相关的信息，并指出对应的物理知识，不得与示例重复。
示例：物理信息：将图片、数据回传地面应用系统；物理知识：电磁波可以传递信息。
作答：物理信息： 三维成像敏感器发射激光，通过反射获得这个探测器与月面的相对位置和速度，完成高精度三维成像 ；物理知识： 物体在凸透镜的二倍焦距以外成倒立缩小的实像 。
【分析】物体在凸透镜的二倍焦距以外成倒立缩小的实像。
【解答】解：物理信息：激光三维成像敏感器发射激光，通过反射获得这个探测器与月面的相对位置和速度，完成高精度三维成像；
物理知识：物体在凸透镜的二倍焦距以外成倒立缩小的实像。
故答案为：物理信息：激光三维成像敏感器发射激光，通过反射获得这个探测器与月面的相对位置和速度，完成高精度三维成像；
物理知识：物体在凸透镜的二倍焦距以外成倒立缩小的实像。
【点评】本题考查凸透镜成像，要学会根据题中信息分析解答问题是关键。
22．（2025 广安）如图甲所示，足够高的圆柱形薄壁容器，装有适量的水放在水平桌面上。现将一个质量为2kg、底面积为100cm2的均匀长方体竖直放入容器中，受到容器的支持力为4N，此时物体所受浮力为 16 N。若再加入适量的水使长方体刚好漂浮，如图乙所示，则此时水面的高度与图甲相比增加了 4 cm。，g取10N/kg）
【分析】（1）根据物体受力平衡分析解答；
（2）根据浮力计算浸入的深度，根据漂浮时浮力等于重力，计算浸入的深度，据此得出液面高度的变化。
【解答】解：长方体静止受力平衡，受到重力、支持力和浮力平衡，
则浮力F浮＝G﹣F支持＝mg﹣F支持＝2kg×10N/kg﹣4N＝16N；
此时浸入的深度h0.16m；
当物体漂浮时，浮力等于重力，F浮＝G＝mg＝2kg×10N/kg＝20N；
此时浸入的深度h'0.2m；
此时水面的高度与图甲相比增加了h'﹣h＝0.2m﹣0.16m＝0.04m＝4cm。
故答案为：16；4。
【点评】本题考查平衡条件的应用与浮力的计算，属于中档题。
23．（2025 岳阳）甲图中是一个高尔夫球、小聪发现它的表面不光滑而是布满凹坑，这是为什么呢？通过查阅资料，她了解到球在空气中高速运动时的情况如图乙，球前端与空气剧烈冲撞，产生巨大气压，而球后方的空气被排挤开，后方气压减小，于是产生方向向后的压力差，这种压力差就是压差阻力，高尔夫球表面凹坑的作用就是将表层空气紧紧贴合在球面，使得空气与球的分离点更靠后，从而减小压差阻力。
（1）其它条件相同时，布满凹坑的高尔夫球比光滑的高尔夫球飞得更 远 （选填“近”或“远”）；
（2）图乙中 B 球（选填“A”或“B”）是布满凹坑的高尔夫球。
【分析】（1）高尔夫球表面凹坑的作用就是将表层空气紧紧贴合在球面，使得空气与球的分离点更靠后，从而减小压差阻力，从而可以飞的更远；
（2）对比表层空气是否紧紧贴合在球面分析得出结论。
【解答】解：高尔夫球表面凹坑的作用就是将表层空气紧紧贴合在球面，使得空气与球的分离点更靠后，从而减小压差阻力，根据阻力对运动的影响知，阻力越小，可以飞的更远；乙图中B的空气更加贴着球，说明表面凹坑起到了作用。
故答案为：（1）远；（2）B。
【点评】本题考查阅读能力，结合阻力对物体的运动影响进行分析。
24．（2025 苏州）如图，一根水平放置、两端开口的透明亚克力管，下部的抽气孔与抽气机相连。将一个略小于管内径的纸团置于管中，打开抽气机，在 大气压 的作用下，两塑料片分别紧紧“吸附”在管子两端。当管内气压较低时关闭抽气机，快速弹开 右 侧塑料片，纸团会从左侧管口飞出。
【分析】大气中存在压强，叫大气压；分析不同位置气体的压强，可对实验中的现象做出判断。
【解答】解：由题意可知，打开抽气机向外抽气，管内气压减小，在大气压的作用下，两塑料片分别紧紧“吸附”在管子两端；
当管内气压较低时关闭抽气机，此时若快速弹开右侧塑料片，右侧气压大于纸团左侧气压，在气压差的作用下，纸团会从左侧管口飞出。
故答案为：大气压；右。
【点评】本题主要考查了对大气压的理解和应用，属基础题，但也容易出错。
25．（2025 徐州）徐州市博物馆展出了一枚“彭城御丞”印章。为了方便观看印文细节，印章前放有如图所示装置，请你解释其中的物理道理： 印章放在凸透镜的一倍焦距以内，能得到正立的、放大的虚像 。
【分析】凸透镜成像规律及其应用之一：当物距小于f时，成正立、放大的虚像，应用是放大镜。
【解答】解：根据凸透镜成像规律可知，为了方便观看印文细节，印章放在凸透镜的一倍焦距以内，能得到正立的、放大的虚像。
故答案为：印章放在凸透镜的一倍焦距以内，能得到正立的、放大的虚像。
【点评】此题主要考查凸透镜成像规律及其应用，难度较小。
26．（2025 雅安）如图是我国古代发明的取火器模型图，把推杆迅速推入牛角套筒时，套筒内空气被压缩，推杆前端的艾绒立刻燃烧起来，此过程中机械能转化为 内 能，内燃机工作的 压缩 冲程原理与该过程相同。
【分析】当对物体做功，物体的内能将增大，温度升高；内燃机有四个冲程，在压缩冲程中，活塞压缩空气做功，将机械能转化为内能。
【解答】解：把推杆迅速推入牛角套筒时，套筒内空气被压缩，推杆前端的艾绒立刻燃烧起来，此过程中压缩套筒内空气做功，使套筒内气体的内能增加，达到艾绒的着火点。在该实验中，活塞的机械能转化为筒内空气的内能，与汽油机的压缩冲程的能量转化相同；
故答案为：内；压缩。
【点评】本题考查改变机械能和内能的相互转化以及内燃机的工作过程，难度不大
27．（2025 赤峰）如图是电解水实验原理图，蓄电池在向外供电时把 化学 能转化为电能。为增强水的导电性，通常向水中加少量的NaOH。在闭合开关的瞬间，溶液中的Na+移动方向是从C到D，则蓄电池的A端是 负 极。
【分析】（1）蓄电池在充电时，电能转化为化学能，放电时化学能又转化为电能；
（2）电荷的定向移动形成电流；正电荷定向移动的方向是电流的方向；负电荷的定向移动方向与电流方向相反；在电源的外部，电流的方向是从正极流向负极。
【解答】解：电池在向外供电时把化学能转化为电能；
溶液中的Na+移动方向是从C到D，故电流方向为从C到D，
在电源的外部，电流的方向是从正极流向负极，所以电源的正极是B端，则蓄电池的A端是负极。
故答案为：化学；负。
【点评】本题考查蓄电池在向外供电时的能量转换、电流方向的规定的灵活运用，难度一般。
28．（2025 邵阳）亮亮同学在新闻上看到“福建舰”上使用了电磁弹射装置，从网上查阅了某电磁弹射装置的原理；给线圈提供电流时产生磁场，炮弹（铁质）被磁化，受到强大的吸引力而加速运动，达到线圈中间时，迅速断电，炮弹飞出炮口（如图）。当线圈通电时，炮弹头是 S （选填“S”或“N”）极。断电后，炮弹还能继续飞行，是因为炮弹具有 惯性 。
【分析】（1）利用安培定则，根据电流方向确定通电螺线管（炮管）的磁极，然后根据磁极间的相互作用判断炮弹头的磁极。
（2）物体保持原来运动状态不变的性质叫惯性。
【解答】解：（1）由图可知，电流从通电螺线管（炮管）的左端进入，从右端流出，根据安培定则可知，通电螺线管（炮管）的左端是N极，根据异名磁极相互吸引可知，炮弹头是S极。
（2）断电后，炮弹还能继续飞行，是因为炮弹具有惯性，仍然要保持原来的运动状态。
故答案为：S；惯性。
【点评】本题考查安培定则的应用、惯性，属于比较简单的习题，掌握基础知识很重要。
29．（2025 辽宁）如图是小明用发卡制作的发卡琴，发卡琴发出的声音是由发卡 振动 产生的，弹奏时一手压紧发卡，手感到痛是由于物体间力的作用是 相互 的，小明把制作发卡琴的过程录制成视频，用手机发到班级群中进行分享交流，发布视频是利用 电磁 波完成的。
【分析】（1）声音是由物体振动产生的；
（2）物体间力的作用是相互的；
（3）手机通信是利用电磁波传递信息。
【解答】解：（1）声音是由物体振动产生的，发卡琴发出的声音是由发卡振动产生的；
（2）弹奏时一手压紧发卡，手给发卡一个力，发卡会给手一个反作用力，手感到痛是由于物体间力的作用是相互的；
（3）手机通信是利用电磁波传递信息，小明把制作发卡琴的过程录制成视频，用手机发到班级群中进行分享交流，发布视频是利用电磁波完成的。
故答案为：振动；相互；电磁。
【点评】本题考查的是声音产生的原因、物体间力的作用是相和电磁波的应用，属于基础题。
30．（2025 鄂州）如图所示，通过手表表盘上光滑透明凸起部分，能清楚地看到日期信息，光滑透明凸起部分相当于 凸透 镜，观看到的是日期数字的 虚 （选填“实”或“虚”）像。手表的背面打磨得非常平整光滑，能清楚地照出人眼的像，此像的大小与人眼相比 不变 （选填“变大”、“变小”或“不变”）。
【分析】根据透镜中间和边缘的厚薄判断是凸透镜还是凹透镜；u＜f，成正立、放大的虚像，应用于放大镜；
平面镜成等大的虚像。
【解答】解：透明凸起的部分中间比边缘厚，相当于凸透镜；由题知能清楚地看到日期信息，说明该凸透镜起到了放大镜的作用，则此时观看到的是日期数字是正立、放大的虚像；
手表的背面打磨得非常光滑，能清晰地照出人眼的像，相当于平面镜成像，所成的像与人眼大小相同。
故答案为：凸透；虚；不变。
【点评】本题考查了凸透镜成像规律的应用和平面镜成像的特点，属于基础知识，要熟练掌握。
31．（2025 无锡）某幼儿园游乐室里有一块能发电的地板，当小朋友们在上面跳跃时，小灯泡便会一闪一闪，地板下方铺设的结构如图所示，当踩踏地板时，固定在地板下方的磁铁往复运动，使固定在地面上的弹簧线圈做 切割 磁感线运动，闭合电路中产生 感应电流 ，小灯泡发光。
【分析】产生感应电流的条件：闭合电路的一部分导体在磁场中切割磁感线运动，就会产生感应电流。
【解答】解：当踩踏地板时，固定在地板下方的磁铁往复运动，使固定在地面上的弹簧线圈在磁场中做切割磁感线运动，闭合电路中产生感应电流，小灯泡发光，这是电磁感应现象。
故答案为：切割；感应电流。
【点评】本题主要考查学生对电磁感应现象的了解和掌握，属于基础题。
32．（2025 苏州）寒冬，为给小鸡仔提供温暖的环境，小明制作了恒温箱系统，原理如图。控制电路由电磁继电器、滑动变阻器R1、热敏电阻R2（安装在恒温箱内，阻值随温度升高而显著减小）、低压电源等组成。加热电路由电源、电热丝R3和R4等组成。调好R1阻值，闭合开关S1、S2，箱内温度升高到设定值后即在小范围内波动，且降温阶段降温比较平缓。
（1）通电线圈上端是 N 极，温度升高时，电磁铁磁性 增强 ；
（2）R3阻值 小于 （大于/小于）R4阻值；
（3）将R1的阻值稍微调小一些，恒温箱控制的温度将 降低 。
【分析】（1）根据安培定则判断通过后电磁铁的极性；根据热敏电阻阻值随温度的变化关系，结合欧姆定律分析电路中电流的变化，从而判断出电磁铁磁性的变化；
（2）温度升高时，电磁铁磁性增强，吸引衔铁，使R4电路接通，此时恒温箱处于保温状态；温度降低时，电磁铁磁性减弱，衔铁在左侧弹簧作用下被拉起，使R3电路接通，此时恒温箱处于加热状态；根据P＝UI分析R3与R4的阻值大小；
（3）电磁铁吸引衔铁时的电流不变，控制电路电源电压不变，根据欧姆定律可知，控制电路的总电阻不变，将R1的阻值稍微调小一些，根据电阻的串联分析热敏电阻R2的阻值变化，利用热敏电阻阻值随温度的变化关系确定恒温箱控制的温度变化。
【解答】解：（1）闭合开关S1，电流从电磁铁上端流入，下端流出，由安培定则可知，线圈的上端为N极，下端为S极；
温度升高时，热敏电阻R2的阻值随温度升高而显著减小，根据欧姆定律，电路中电流变大，电磁铁的磁性增强；
（2）温度升高时，电磁铁磁性增强，吸引衔铁，使R4电路接通，此时恒温箱处于保温状态；温度降低时，电磁铁磁性减弱，衔铁在左侧弹簧作用下被拉起，使R3电路接通，此时恒温箱处于加热状态；因加热功率大于保温功率，且电源电压不变，由P＝UI可知，R3阻值小于R4阻值；
（3）电磁铁吸引衔铁时的电流不变，控制电路电源电压不变，根据欧姆定律可知，控制电路的总电阻不变，将R1的阻值稍微调小一些，根据电阻的串联可知，热敏电阻R2的阻值变大，因热敏电阻R2的阻值随温度升高而显著减小，故恒温箱控制的温度将降低。
故答案为：（1）N；增强；（2）小于；（3）降低。
【点评】本题通过电磁继电器的应用考查了对电磁铁的认识和理解，知道电磁继电器实质是一个开关，对电磁继电器电路的工作过程进行分析，一般的思路是，先明确控制电路与工作电路，再从控制电路入手，看电磁铁磁性的有无对工作电路触点连接情况的影响，最后确定工作电路中的工作情况。
33．（2025 辽宁）如图是既能显示时间、天气又能提供Wifi信号的分类垃圾箱。其电子屏幕上的彩色画面是由红、绿、 蓝 三种色光混合而成的，电子屏幕消耗的电能是 二次 （填“一次”或“二次”）能源。静止在水平地面上的垃圾箱受到的重力与 地面对箱的支持力 （填“箱对地面的压力”或“地面对箱的支持力”）是平衡力。
【分析】（1）红、绿、蓝三种单色光按不同的比例混合能合成任意一种色光；
（2）可以从自然界直接获取的能源是一次能源，无法从自然界直接获取，必须经过一次能源的消耗才能得到的能源属于二次能源；
（3）二力平衡的条件：大小相等、方向相反、在同一直线上、作用于同一物体上；缺一不可。
【解答】解：电子屏幕上的彩色画面是由红、绿、蓝三种色光混合而成的；
电子屏幕消耗的电能不能直接从自然界获取，必须经过一次能源的消耗才能得到，属于二次能源；
静止在水平地面上的垃圾箱受到的重力与地面对箱的支持力大小相等、方向相反、作用在一条直线上，作用在同一物体上，因此二力属于平衡力。
故答案为：蓝；二次；地面对箱的支持力。
【点评】本题考查色光的三原色、电能、平衡力，涉及的知识点较多，并且与实际生活联系紧密，是一道很好的题目。
34．（2025 威海）如图是中医的制药工具药碾子，其由底部的碾槽和边缘较薄的圆形碾盘组成，若想提高每一次的碾压效果，可以怎样改进工具，请写出两种方法： 增大碾盘的质量 ， 减小碾盘的受力面积 。
【分析】压强大小与压力和受力面积有关，增大压力、减小受力面积可以增大压强。
【解答】解：如图是中医的制药工具药碾子，其由底部的碾槽和边缘较薄的圆形碾盘组成，若想提高每一次的碾压效果，就是增大压力的作用效果，即增大压强，在受力面积一定时，增大碾盘的质量、增大压力，可以增大压强：在压力一定时，减小碾盘的受力面积可以增大压强。
故答案为：增大碾盘的质量：减小碾盘的受力面积。
【点评】本题考查增大压强的方法，属于中档题。
35．（2025 牡丹江）如图所示的“橡皮筋动力车”，旋转扇叶，将橡皮筋拧紧。松手后，橡皮筋的 弹性势 能转化为扇叶的 动 能，扇叶快速转动，小车运动起来。当扇叶停止转动，小车仍能继续向前运动，小车具有 惯性 。
【分析】（1）物体由于发生弹性形变所具有的能量叫弹性势能；物体由于运动所具有的能量叫动能。
（2）物体保持原来运动状态不变的性质叫惯性。
【解答】解：将橡皮筋拧紧。松手后，橡皮筋的弹性势能转化为扇叶的动能，扇叶快速转动，小车运动起来。当扇叶停止转动，小车仍能继续向前运动，小车具有惯性。
故答案为：弹性势；动；惯性。
【点评】知道弹性势能转化为动能；知道惯性的概念。
36．（2025 攀枝花）如图所示，电阻R1、R2、R3的阻值分别为R、2R、3R，为二极管。二极管具有单向导电性，只允许电流从其正极向负极通过，不允许电流反方向通过；当电流从二极管的正极流向负极时，其电阻为零。闭合开关S，接入电路的总电阻为 5R 。现将电源正负极对调再接回原位置，则前后两种情况R2消耗的功率之比为 9：25 。
【分析】（1）由图结合二极管的单向导电性可知，闭合开关S时，电阻R2、R3串联，根据串联电路的电阻特点求出接入电路的总电阻；
（2）将电源正负极对调再接回原位置时，电阻R1、R2串联，根据串联电路的电阻特点求出接入电路的总电阻，根据P＝UI＝I2R和欧姆定律求前后两种情况R2消耗的功率之比。
【解答】解：（1）由图结合二极管的单向导电性可知，闭合开关S时，电阻R2、R3串联，由串联电路的电阻特点可知，接入电路的总电阻Ra＝R2+R3＝2R+3R＝5R；
（2）由图结合二极管的单向导电性可知，将电源正负极对调再接回原位置时，电阻R1、R2串联，由串联电路的电阻特点可知，接入电路的总电阻Rb＝R1+R2＝R+2R＝3R，
由P＝UI可知，前后两种情况R2消耗的功率之比：。
故答案为：5R；9：25。
【点评】本题考查电路分析和电功率公式的应用，关键根据二极管的单向导电性分析出电路的连接。
37．（2025 青海）某汽车司机下车时，随手将一瓶矿泉水放在仪表台上，如图所示。不料因阳光照射、水瓶聚光，车内物品被点燃引发火灾。太阳光经过矿泉水瓶发生了 折射 （选填“反射”或“折射”），矿泉水瓶相当于 凸透镜 。因此，提醒大家在车内不要放置有聚光效果的物品。
【分析】装有水的矿泉水瓶中间厚边缘薄，相当于一个凸透镜；凸透镜对光线有会聚作用。
【解答】解：装有水的矿泉水瓶中间厚边缘薄，相当于一个凸透镜；
由于凸透镜对光线的会聚作用，射入车内的光线经矿泉水瓶折射后集中于它的焦点上，时间一长正好使放置于此处的物品起火。
故答案为：折射；凸透镜。
【点评】本题考查凸透镜的辨别和作用，属于对基础知识的考查，难度不大。
38．（2025 南充）如图甲是某同学自制的一个简易气压计，在温度相同的情况下，大气压越大，甲中玻璃管内的液柱高度就越 低 （选填“高”或“低”）；如图乙是该同学自制的一个简易温度计，在大气压相同的情况下，温度升高，乙中玻璃管内的液柱 升高 （选填“升高”或“降低”）。
【分析】（1）根据瓶内外气压大小确定液柱高度的变化；
（2）根据气体热胀冷缩的原理确定液柱的变化。
【解答】解：（1）在温度相同的情况下，大气压越大，即外界气压大于瓶内气压，故甲中玻璃管内的液柱高度就越低；
（2）在大气压相同的情况下，温度升高，乙玻璃瓶内的气体因温度升高体积变大，由于瓶内容积一定，故乙中玻璃管内的液柱升高。
故答案为：低；升高。
【点评】本题考查了大气压强和气体热胀冷缩有关知识，属于基础知识的考查，相对比较简单。
39．（2025 温州）为延长食物保质期，可对食物进行真空包装。真空包装机（如图甲）先抽出塑料袋内的气体，再利用电热丝加热塑料袋口进行密封。图乙是模拟该真空包装机功能的简易电路图。
（1）该电路图中，要使抽气机工作，需闭合的开关是 S和S2 。
（2）抽气机将塑料袋内空气抽出，使袋子变瘪，这是由于受到 大气压 作用。
（3）密封时温度过高导致袋口破损。为降低电热丝温度，应将滑动变阻器滑片向 左 移动。
【分析】由图乙可知，滑动变阻器与电热丝串联后再与电动机并联，开关S在干路上，控制整个电路；开关S1在滑动变阻器、电热丝所在的支路，控制滑动变阻器和电热丝；开关S2串联在电动机的支路上，控制电动机；
（1）根据串并联电路的特点，依据题意结合电路图分析是哪部分连入电路，有电流经过的部分，才能正常工作；
（2）塑料袋内的空气被抽出一部分后，会使袋内的空气压强减小，在外界大气压的作用下，塑料袋被压扁；
（3）降低电热丝温度，需要降低电路中的电流，根据串联电路的电阻特点和欧姆定律分析滑片的移动方向。
【解答】解：由图乙可知，滑动变阻器与电热丝串联后再与电动机并联，开关S在干路上，控制整个电路；开关S1在滑动变阻器、电热丝所在的支路，控制滑动变阻器和电热丝；开关S2串联在电动机的支路上，控制电动机；
（1）因为开关S2串联在电动机的支路上，控制电动机，因此要使抽气机工作，需闭合的开关是干路上的S和电动机所在支路的S2；
（2）塑料袋内的空气被抽出一部分后，但袋内的空气减少，从而使袋内的空气压强减小，外界的大气压强要高于袋内的气压，在外界大气压强的作用下，塑料袋被压扁；
（3）降低电热丝温度，需要降低电路中的电流，由欧姆定律可知，需要增大电路的总电阻，由串联电路的电阻特点可知，此时应增大滑动变阻器接入电路的电阻，由图乙可知，应将滑动变阻器的滑片向左移动。
故答案为：（1）S和S2；（2）大气压；（3）左。
【点评】本题考查串并联电路的特点、大气压强和欧姆定律的应用，知识点多，但难度不大。
40．（2025 苏州）屋顶风帽是利用自然风使风帽旋转实现室内换气的装置，如图所示。它不用电，无噪声，节能环保。只要速度为0.2m/s的微风即可让其轻盈运转。风帽转动时其内部空气流速变大、压强变 小 ，室内的污浊气体在 大气压 作用下被排出。水平方向的风，从不同方位吹来，风帽的转动方向 相同 。
【分析】流体压强与流速的关系：流速越大的位置，压强越小；流速越小的位置，压强越大；根据风帽的叶轮方向判断转动方向。
【解答】解：风帽转动时其内部空气流速变大、压强变小，所以室内的污浊气体在大气压的作用下被排出；由图的叶轮方向可知，当水平方向的风，从不同方位吹来，风帽的转动方向都是顺时针，故风帽的转动方向相同。
故答案为：小；大气压；相同。
【点评】本题考查流体压强与流速的关系，难度不大。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)
填空题
一．填空题（共40小题）
1．（2025 通辽）课外活动中，某同学将刚喝完水的空矿泉水瓶的瓶盖拧上，握住上下两部分，用力拧成如图所示的形状，会看到瓶盖被弹出，并发出爆响声，同时瓶口内出现白雾。拧瓶子过程中瓶盖未弹出前跟汽油机 冲程类似，瓶盖被弹出时，瓶内气体内能会 而导致温度降低，出现白雾。
2．（2025 广安）LED灯已广泛应用于展示台装饰、居家照明、城市夜景美化等，制作LED灯的材料是 （选填“半导体”或“超导体”）。如图所示为某学校电子屏中滚动播放的标语，其显示屏中的“增”字有一部分未显示出来，其它部分正常发光，由此可知，未发光部分与其它部分之间是 联的。
3．（2025 西藏）格桑在化学实验课上按照如图所示的方法检验氢气的纯度时，听到很小的声音，判断出气体较纯，主要是依据声音的 这一特性；该现象同时说明声音能够传递 。
4．（2025 连云港）某同学自主学习《电路初探》一章后，整理部分知识结构图如图所示，请补全有关内容。
（1） ；
（2） 。
5．（2025 湖北）2024年4月30日，全球最大的压缩空气储能项目在我国并网发电，工作原理如图。在用电低谷时段利用电网多余电能驱动压缩机压缩空气，使空气 增大（填能量形式）；在用电高峰时段高压空气被释放，膨胀对外 ，使膨胀机转动，将内能转化为 ，带动发电机产生电能输送至电网。
6．（2025 包头）工匠师维护精密仪表时，在眼睛前戴一个凸透镜，便于观察仪表的细微之处，如图所示。
（1）凸透镜起到 的作用。
（2）凸透镜与仪表的距离应在凸透镜的 焦距范围之内。
（3）通过凸透镜看到的是仪表 （填“正立”或“倒立”）的像，像的位置与仪表的位置在凸透镜的 侧。
7．（2025 重庆）如图甲所示，电源电压不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1大于5Ω，滑动变阻器R2的规格为“20Ω，1A”，小灯泡L的电流随其两端电压变化的图像如图乙所示。若闭合开关S、S1接1，在电路安全的情况下，变阻器R2允许接入电路的最大阻值为15Ω，则电源电压为 V；若闭合开关S、S1接2，在电路安全的情况下，电路中允许通过的最大电流是最小电流的1.5倍，则电阻R1的阻值为 Ω。
8．（2025 湖北）如图是汉代画像砖上描绘的《史记》中“泗水取鼎”画面，两边各有数人用绳子通过滑轮拉起掉落水中的鼎。图中的这种滑轮 （填“能”或“不能”）起到省力的作用；此时两边绳子对鼎竖直向上的拉力分别为F1、F2，鼎受到的拉力之和为 。鼎在水中上升的过程中，其底部所受水的压强 （填“增大”“减小”或“不变”）。
9．（2025 淮安）2024年4月，两辆氢能源汽车实现了从北京到上海1500公里长距离运输测试，这是中国氢能源车辆首次大范围、长距离、跨区域的实际运输测试。如图所示是某款氢能源汽车，该款氢能源汽车在公路上行驶30km，用时0.4h，受到的牵引力为1.4×103N，消耗氢气0.8kg，则此过程中汽车行驶的平均速度为 km/h，氢气燃烧放出的热量为 J，利用氢能的效率为 。
10．（2025 辽宁）如图（a），向一个空矿泉水瓶中倒入温水，晃动几下后将水倒出，迅速拧紧瓶盖，过一会儿发现水瓶扁了，这是由于 的作用；如图（b），剪掉瓶底并拧去瓶盖，打开吹风机，纸条“主动”钻进瓶口，这是由于空气中流速大的位置压强 。
11．（2025 苏州）熨斗古代亦称“火斗”，最早出现于西汉，以青铜质地为主，用高温熨平衣物，是通过 方式改变物体内能的。宋元时期，出现了如图所示带木把的熨斗，相比金属把，使用更安全，是由于木头具有 的物理属性。
12．（2025 威海）小明和爸爸在体验轮胎滑雪项目时，平躺在相同规格的轮胎上先后从同一滑道的最高处由静止滑下，小明的质量比爸爸小。当两人都刚滑到水平面时，小明的动能 爸爸的动能（下滑过程不计空气阻力及轮胎与滑道之间的摩擦）；在水平减速带滑行时，小明、爸爸乘坐的轮胎受到的摩擦力分别为f1、f2，则f1 f2。（两空均选填“小于”“等于”“大于”）
13．（2025 镇江）液冷充电桩可以提高电动汽车的充电速度，充电时导线产生的热量通过 的方式转移给周围流动的液体，物体间温差越大散热效果越好，则应 液体的流动速度。为了减少充电时导线产生的热量，在保持充电时间和电流不变的情况下，应选用长度相同、横截面积较 的铜导线。
14．（2025 常州）2024年3月26日，美国“弗朗西斯 斯科特 基”大桥被“达利”号集装箱船撞毁，如图所示。撞击前，船突发故障失去动力，但并没有立即停下，这是因为 。当船以10.8km/h、合 m/s的速度撞击大桥时，虽然船速较慢，但由于船的 很大导致其 能很大，使得船将大桥撞毁。
15．（2025 重庆）小兰自制了一把杆秤，由秤盘、提纽、秤杆以及200g的秤砣构成，如图所示。当不挂秤砣、秤盘中不放重物时，提起提纽，杆秤在空中恰好能水平平衡。已知AO间距离为10cm。当放入重物，将秤砣移至距O点30cm的B处时，秤杆水平平衡，则重物质量为 g；往秤盘中再增加20g的物体，秤砣需要从B处移动 cm才能维持秤杆水平平衡。
16．（2025 青海）航天员舱外航天服配有风扇系统和无线电系统。手套上有平面镜，可以随时察看自己身上的各种开关。手心部位有颗粒状橡胶，头盔两侧各有一个照明灯，方便航天员在舱外工作。
（1）航天员通过平面镜看到的是开关的 （选填“虚”或“实”）像，手套手心部位有颗粒状橡胶是为了 （选填“增大”或“减小”）摩擦力。
（2）电风扇工作时，电能主要转化为 能。航天员与地面通过 （选填“电磁波”或“超声波”）进行联系。
（3）如图1所示，航天员轻轻一推舱壁后，向相反的方向运动，说明力可以改变物体的 ，航天员会继续运动是因为具有 。
（4）“飞天”兴趣小组设计了如图2所示的头盔两侧照明灯电路图，其电路连接方式为 联，照明灯两端的电压 （选填“相同”或“不同”）。
17．（2025 兰州）一根轻质且不可拉伸的细线将一边长为10cm的正方体物块拴接在容器底部，如图甲所示，当水深为30cm时，细线刚好伸直；如图乙所示，当水深为36cm时，物体上表面恰好与水面相平，已知ρ水＝1.0×103kg/m3，则此正方体物块的密度为 kg/m3，乙图中细线的拉力为 N。
18．（2025 深圳）用航标灯发出的光来让海上的船只看清方位说明光能传递 ， 是正极，是 能转换为电能。
19．（2025 湖北）全自动洗衣机的进水阀门是由电磁铁控制的，其构造示意图如下。当线圈通电后产生磁场，线圈上端为 极，对衔铁施加 （填方向）的力，使衔铁移动，阀孔打开，水流进洗衣机。
20．（2025 扬州）如图所示，利用铅笔做几个小实验：
（1）压笔尖的手指比压笔尾的手指疼，说明压力相等时，压力的作用效果与 有关。
（2）将夹子M向右移动，小灯泡变暗，铅笔芯接入电路的电阻变 。
（3）用橡皮筋水平拉动厚书在水平桌面上匀速前进时，拉力与 力大小相等。在书下垫几支圆柱形铅笔，再次水平匀速拉动，橡皮筋伸长的长度变 。
21．（2025 宜宾）2024年6月2日6时23分，我国嫦娥六号探测器成功着陆月背南极。探测器由“轨返组合体”和“着上组合体”组成，“着上组合体”上装有着陆相机，在下降过程中拍摄月球表面照片，将图片、数据回传地面应用系统进行研究。“着上组合体”的落月过程分为六个阶段，当距离月面约90～110米高度时，进入悬停段，这一阶段激光三维成像敏感器发射激光，通过反射获得这个探测器与月面的相对位置和速度，完成高精度三维成像，帮助实现平稳着陆。
请从文中摘取一段与物理相关的信息，并指出对应的物理知识，不得与示例重复。
示例：物理信息：将图片、数据回传地面应用系统；物理知识：电磁波可以传递信息。
作答：物理信息： ；物理知识： 。
22．（2025 广安）如图甲所示，足够高的圆柱形薄壁容器，装有适量的水放在水平桌面上。现将一个质量为2kg、底面积为100cm2的均匀长方体竖直放入容器中，受到容器的支持力为4N，此时物体所受浮力为 N。若再加入适量的水使长方体刚好漂浮，如图乙所示，则此时水面的高度与图甲相比增加了 cm。，g取10N/kg）
23．（2025 岳阳）甲图中是一个高尔夫球、小聪发现它的表面不光滑而是布满凹坑，这是为什么呢？通过查阅资料，她了解到球在空气中高速运动时的情况如图乙，球前端与空气剧烈冲撞，产生巨大气压，而球后方的空气被排挤开，后方气压减小，于是产生方向向后的压力差，这种压力差就是压差阻力，高尔夫球表面凹坑的作用就是将表层空气紧紧贴合在球面，使得空气与球的分离点更靠后，从而减小压差阻力。
（1）其它条件相同时，布满凹坑的高尔夫球比光滑的高尔夫球飞得更 （选填“近”或“远”）；
（2）图乙中 球（选填“A”或“B”）是布满凹坑的高尔夫球。
24．（2025 苏州）如图，一根水平放置、两端开口的透明亚克力管，下部的抽气孔与抽气机相连。将一个略小于管内径的纸团置于管中，打开抽气机，在 的作用下，两塑料片分别紧紧“吸附”在管子两端。当管内气压较低时关闭抽气机，快速弹开 侧塑料片，纸团会从左侧管口飞出。
25．（2025 徐州）徐州市博物馆展出了一枚“彭城御丞”印章。为了方便观看印文细节，印章前放有如图所示装置，请你解释其中的物理道理： 。
26．（2025 雅安）如图是我国古代发明的取火器模型图，把推杆迅速推入牛角套筒时，套筒内空气被压缩，推杆前端的艾绒立刻燃烧起来，此过程中机械能转化为 能，内燃机工作的 冲程原理与该过程相同。
27．（2025 赤峰）如图是电解水实验原理图，蓄电池在向外供电时把 能转化为电能。为增强水的导电性，通常向水中加少量的NaOH。在闭合开关的瞬间，溶液中的Na+移动方向是从C到D，则蓄电池的A端是 极。
28．（2025 邵阳）亮亮同学在新闻上看到“福建舰”上使用了电磁弹射装置，从网上查阅了某电磁弹射装置的原理；给线圈提供电流时产生磁场，炮弹（铁质）被磁化，受到强大的吸引力而加速运动，达到线圈中间时，迅速断电，炮弹飞出炮口（如图）。当线圈通电时，炮弹头是 （选填“S”或“N”）极。断电后，炮弹还能继续飞行，是因为炮弹具有 。
29．（2025 辽宁）如图是小明用发卡制作的发卡琴，发卡琴发出的声音是由发卡 产生的，弹奏时一手压紧发卡，手感到痛是由于物体间力的作用是 的，小明把制作发卡琴的过程录制成视频，用手机发到班级群中进行分享交流，发布视频是利用 波完成的。
30．（2025 鄂州）如图所示，通过手表表盘上光滑透明凸起部分，能清楚地看到日期信息，光滑透明凸起部分相当于 镜，观看到的是日期数字的 （选填“实”或“虚”）像。手表的背面打磨得非常平整光滑，能清楚地照出人眼的像，此像的大小与人眼相比 （选填“变大”、“变小”或“不变”）。
31．（2025 无锡）某幼儿园游乐室里有一块能发电的地板，当小朋友们在上面跳跃时，小灯泡便会一闪一闪，地板下方铺设的结构如图所示，当踩踏地板时，固定在地板下方的磁铁往复运动，使固定在地面上的弹簧线圈做 磁感线运动，闭合电路中产生 ，小灯泡发光。
32．（2025 苏州）寒冬，为给小鸡仔提供温暖的环境，小明制作了恒温箱系统，原理如图。控制电路由电磁继电器、滑动变阻器R1、热敏电阻R2（安装在恒温箱内，阻值随温度升高而显著减小）、低压电源等组成。加热电路由电源、电热丝R3和R4等组成。调好R1阻值，闭合开关S1、S2，箱内温度升高到设定值后即在小范围内波动，且降温阶段降温比较平缓。
（1）通电线圈上端是 极，温度升高时，电磁铁磁性 ；
（2）R3阻值 （大于/小于）R4阻值；
（3）将R1的阻值稍微调小一些，恒温箱控制的温度将 。
33．（2025 辽宁）如图是既能显示时间、天气又能提供Wifi信号的分类垃圾箱。其电子屏幕上的彩色画面是由红、绿、 三种色光混合而成的，电子屏幕消耗的电能是 （填“一次”或“二次”）能源。静止在水平地面上的垃圾箱受到的重力与 （填“箱对地面的压力”或“地面对箱的支持力”）是平衡力。
34．（2025 威海）如图是中医的制药工具药碾子，其由底部的碾槽和边缘较薄的圆形碾盘组成，若想提高每一次的碾压效果，可以怎样改进工具，请写出两种方法： ， 。
35．（2025 牡丹江）如图所示的“橡皮筋动力车”，旋转扇叶，将橡皮筋拧紧。松手后，橡皮筋的 能转化为扇叶的 能，扇叶快速转动，小车运动起来。当扇叶停止转动，小车仍能继续向前运动，小车具有 。
36．（2025 攀枝花）如图所示，电阻R1、R2、R3的阻值分别为R、2R、3R，为二极管。二极管具有单向导电性，只允许电流从其正极向负极通过，不允许电流反方向通过；当电流从二极管的正极流向负极时，其电阻为零。闭合开关S，接入电路的总电阻为 。现将电源正负极对调再接回原位置，则前后两种情况R2消耗的功率之比为 。
37．（2025 青海）某汽车司机下车时，随手将一瓶矿泉水放在仪表台上，如图所示。不料因阳光照射、水瓶聚光，车内物品被点燃引发火灾。太阳光经过矿泉水瓶发生了 （选填“反射”或“折射”），矿泉水瓶相当于 。因此，提醒大家在车内不要放置有聚光效果的物品。
38．（2025 南充）如图甲是某同学自制的一个简易气压计，在温度相同的情况下，大气压越大，甲中玻璃管内的液柱高度就越 （选填“高”或“低”）；如图乙是该同学自制的一个简易温度计，在大气压相同的情况下，温度升高，乙中玻璃管内的液柱 （选填“升高”或“降低”）。
39．（2025 温州）为延长食物保质期，可对食物进行真空包装。真空包装机（如图甲）先抽出塑料袋内的气体，再利用电热丝加热塑料袋口进行密封。图乙是模拟该真空包装机功能的简易电路图。
（1）该电路图中，要使抽气机工作，需闭合的开关是 。
（2）抽气机将塑料袋内空气抽出，使袋子变瘪，这是由于受到 作用。
（3）密封时温度过高导致袋口破损。为降低电热丝温度，应将滑动变阻器滑片向 移动。
40．（2025 苏州）屋顶风帽是利用自然风使风帽旋转实现室内换气的装置，如图所示。它不用电，无噪声，节能环保。只要速度为0.2m/s的微风即可让其轻盈运转。风帽转动时其内部空气流速变大、压强变 ，室内的污浊气体在 作用下被排出。水平方向的风，从不同方位吹来，风帽的转动方向 。
填空题
参考答案与试题解析
一．填空题（共40小题）
1．（2025 通辽）课外活动中，某同学将刚喝完水的空矿泉水瓶的瓶盖拧上，握住上下两部分，用力拧成如图所示的形状，会看到瓶盖被弹出，并发出爆响声，同时瓶口内出现白雾。拧瓶子过程中瓶盖未弹出前跟汽油机 压缩 冲程类似，瓶盖被弹出时，瓶内气体内能会 减小 而导致温度降低，出现白雾。
【分析】（1）拧瓶子的过程中，人压缩气体做功，机械能转化为内能；
（2）改变内能的方法有做功和热传递；当气体膨胀做功时，将内能转化为机械能，内能减小，温度降低。
【解答】解：拧瓶子过程中，人压缩气体做功，将机械能转化为内能，这跟汽油机的压缩冲程类似；瓶盖被弹出时，瓶内气体膨胀对外做功，将瓶盖迸出，将内能转化为机械能，使瓶内气体的内能减小，瓶口处的温度降低，瓶口处的水蒸气遇冷发生液化现象，从而形成了小水滴。
故答案为：压缩；减小。
【点评】本题考查了改变内能的方法的考查，题目难度不大。
2．（2025 广安）LED灯已广泛应用于展示台装饰、居家照明、城市夜景美化等，制作LED灯的材料是 半导体 （选填“半导体”或“超导体”）。如图所示为某学校电子屏中滚动播放的标语，其显示屏中的“增”字有一部分未显示出来，其它部分正常发光，由此可知，未发光部分与其它部分之间是 并 联的。
【分析】（1）LED是一种发光二极管可以把电能直接转化成光能；
（2）串联电路的特点：各用电器工作时相互影响，有一处有问题则整个电路都处于断路状态；
并联电路的特点：并联电路中的各用电器可以单独工作、互不影响。
【解答】解：（1）LED是一种半导体发光二极管，通过电流时不用经过加热灯丝直接能够发光，即把电能直接转化成光能；
（2）由图可见当显示屏中的“增”字的土字旁未能显示出来，其它的灯仍能正常发光，由此可知，显示屏的每个小灯泡是互不影响的，所以它们之间能独立工作，一定是并联的。
故答案为：半导体；并联。
【点评】本题考查半导体材料的应用、串并联电路特点的理解，知道并联电路各用电器是可以独立工作的，互不影响。
3．（2025 西藏）格桑在化学实验课上按照如图所示的方法检验氢气的纯度时，听到很小的声音，判断出气体较纯，主要是依据声音的 响度 这一特性；该现象同时说明声音能够传递 信息 。
【分析】音调跟发声体的振动频率有关；响度跟发声体的振幅和距发声体的远近有关；音色跟发声体的材料和结构有关；声音既能传递信息，又能传递能量。
【解答】解：格桑在化学实验课上按照如图所示的方法检验氢气的纯度时，听到很小的声音，这是因为发声体的振动幅度较小造成的，响度较小；该现象同时说明声音能够传递信息。
故答案为：响度；信息。
【点评】本题考查了声音的特征、声与信息，属于基础题目。
4．（2025 连云港）某同学自主学习《电路初探》一章后，整理部分知识结构图如图所示，请补全有关内容。
（1） 电源 ；
（2） 电压的特点 。
【分析】（1）电路的组成：电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成，缺少或不完整都会影响电路的正常工作；
（2）串并联电路的电流、电压特点不同。
【解答】解：（1）电路的组成：电路是由提供电能的电源、消耗电能的用电器、控制电路通断的开关和输送电能的导线四部分组成，故（1）为：电源；
（2）由图可知，串并联电路的电流、电压特点不同，（2）应为电压的特点。
故答案为：（1）电源；（2）电压的特点。
【点评】本题主要考查了电路的组成。串并联电路的特点，基础题目。
5．（2025 湖北）2024年4月30日，全球最大的压缩空气储能项目在我国并网发电，工作原理如图。在用电低谷时段利用电网多余电能驱动压缩机压缩空气，使空气 内能 增大（填能量形式）；在用电高峰时段高压空气被释放，膨胀对外 做功 ，使膨胀机转动，将内能转化为 机械能 ，带动发电机产生电能输送至电网。
【分析】做功和热传递可改变物体的内能；对物体做功，物体内能增大；物体对外做功，内能减少。
【解答】解：在用电低谷时段利用电网多余电能驱动压缩机压缩空气，对空气做功，使空气内能增大；
在用电高峰时段高压空气被释放，膨胀对外做功，使膨胀机转动，将内能转化为机械能。
故答案为：内能；做功；机械能。
【点评】本题考查改变内能的方式和能量的转化等知识，关键是从文中得出信息。
6．（2025 包头）工匠师维护精密仪表时，在眼睛前戴一个凸透镜，便于观察仪表的细微之处，如图所示。
（1）凸透镜起到 放大 的作用。
（2）凸透镜与仪表的距离应在凸透镜的 一倍 焦距范围之内。
（3）通过凸透镜看到的是仪表 正立 （填“正立”或“倒立”）的像，像的位置与仪表的位置在凸透镜的 同 侧。
【分析】凸透镜物距在一倍焦距以内，成正立、放大的虚像，物与像同侧。
【解答】解：匠师维护精密仪表时，在眼睛前戴一个凸透镜，便于观察仪表的细微之处
（1）凸透镜起到 放大的作用。
（2）凸透镜与仪表的距离应在凸透镜的 一倍焦距范围之内。
（3）通过凸透镜看到的是仪表 正立的像，像的位置与仪表的位置在凸透镜的同侧。
故答案为：（1）放大；（2）一倍；（3）正立，同。
【点评】本题考查了透镜成像及其应用，属于基础题。
7．（2025 重庆）如图甲所示，电源电压不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1大于5Ω，滑动变阻器R2的规格为“20Ω，1A”，小灯泡L的电流随其两端电压变化的图像如图乙所示。若闭合开关S、S1接1，在电路安全的情况下，变阻器R2允许接入电路的最大阻值为15Ω，则电源电压为 4.5 V；若闭合开关S、S1接2，在电路安全的情况下，电路中允许通过的最大电流是最小电流的1.5倍，则电阻R1的阻值为 40 Ω。
【分析】（1）由图甲可知：闭合开关S、S1接1时，灯泡与滑动变阻器R2串联，电压表测量R2两端的电压，电流表测量电路中的电流，
在电路安全的情况下，变阻器R2允许接入电路的最大阻值时电压表的示数为最大，根据电压表的量程可知此时R2两端的电压，根据欧姆定律求出电路中电流，根据串联电路的电流特点可知通过灯泡的电流，由图乙读出灯泡两端的电压，然后根据串联电路的电压特点求出电源电压；
（2）若闭合开关S、S1接2，R1与滑动变阻器R2串联，电流表接“0～0.6A”量程，根据串联电路电流特点结合滑动变阻器的规格可知通过电路的最大电流为0.6A，或最大电流为0.6A，
根据串联电路电阻规律结合欧姆定律可知滑动变阻器接入电路最大电阻时，通过电路的电流最小，通过电路的最小电流为，分情况讨论最大电流和最小电流的关系可确定定值电阻R1的阻值。
【解答】解：（1）由图甲可知：闭合开关S、S1接1时，灯泡与滑动变阻器R2串联，电压表测量R2两端的电压，电流表测量电路中的电流；
由于电压表量程为0～3V，所以，在电路安全的情况下，变阻器R2允许接入电路的最大阻值时电压表的示数最大为3V，
则根据串联电路的电流处处相等的特点可知通过灯泡的电流为：IL＝I20.2A，
由图乙可知此时灯泡两端的电压为：UL＝1.5V，
根据串联电路电压的规律可知，电源电压：U＝UL+U2＝1.5V+3V＝4.5V；
（2）若闭合开关S、S1接2，R1与滑动变阻器R2串联，电流表接“0～0.6A”量程，根据串联电路电流特点结合滑动变阻器的规格可知通过电路的最大电流为0.6A，或最大电流为0.6A，
根据串联电路电阻规律结合欧姆定律可知滑动变阻器接入电路最大电阻时，通过电路的电流最小，通过电路的最小电流为，
在移动滑动变阻器滑片的过程中，电路中的最大电流恰好是最小电流的1.5倍，分以下几种情况讨论：
①若最大电流为0.6A，则最小电流为0.4A，此时变阻器接入电路的电阻为允许的最大值，由电压表的量程和串联分压的规律可知此时电压表示数最大为3V，
则R1分得的电压U1＝U﹣UV大＝4.5V﹣3V＝1.5V，
电阻R1的阻值：R13.75Ω，已知定值电阻R1大于5Ω，则这种情况不可能；
②若最大电流为（变阻器接入电路的阻值为0），最小电流为，
则1.5，解得：R1＝40Ω。
故答案为：4.5；40。
【点评】本题考查了串联电路的特点、欧姆定律的灵活运用，解题的关键是根据串联电路特点从图像中获取有用的信息。
8．（2025 湖北）如图是汉代画像砖上描绘的《史记》中“泗水取鼎”画面，两边各有数人用绳子通过滑轮拉起掉落水中的鼎。图中的这种滑轮 不能 （填“能”或“不能”）起到省力的作用；此时两边绳子对鼎竖直向上的拉力分别为F1、F2，鼎受到的拉力之和为 F1+F2 。鼎在水中上升的过程中，其底部所受水的压强 减小 （填“增大”“减小”或“不变”）。
【分析】（1）滑轮不随物体一起运动的滑轮是定滑轮，定滑轮不能省力。
（2）根据物体受力情况进行分析。
（3）液体的压强随深度的增加而增大。
【解答】解：图中的这种滑轮是定滑轮，不能起到省力的作用；定滑轮不省力，只能改变动力的方向，鼎向上受到两个拉力作用，所以鼎受到的拉力之和为F1+F2。鼎在水中上升的过程中，在水中的深度减小，其底部所受水的压强减小。
故答案为：不能；F1+F2；减小。
【点评】本题考查的是定滑轮的特点及应用；知道液体压强的规律。
9．（2025 淮安）2024年4月，两辆氢能源汽车实现了从北京到上海1500公里长距离运输测试，这是中国氢能源车辆首次大范围、长距离、跨区域的实际运输测试。如图所示是某款氢能源汽车，该款氢能源汽车在公路上行驶30km，用时0.4h，受到的牵引力为1.4×103N，消耗氢气0.8kg，则此过程中汽车行驶的平均速度为 75 km/h，氢气燃烧放出的热量为 1.12×108 J，利用氢能的效率为 37.5% 。
【分析】（1）根据v求出在这个过程中汽车行驶的平均速度；
（2）根据放热公式Q放＝mq求出氢气完全燃烧放出的热量；
（3）根据W＝Fs可以求出牵引力做的功，根据η可得效率。
【解答】解：该款氢能源汽车在公路上行驶30km，用时0.4h，在这个过程中汽车行驶的平均速度为：
v75km/h；
0.8kg氢气完全燃烧放出的热量为：
Q放＝mq＝0.8kg×1.4×108J/kg＝1.12×108J；
牵引力做的功为：W＝F牵s＝1.4×103N×3.0×104m＝4.2×107J；
汽车利用氢能的效率：η37.5%。
故答案为：75；1.12×108；37.5%。
【点评】本题考查了速度、功和热机效率的计算，属于基础题，要求掌握。
10．（2025 辽宁）如图（a），向一个空矿泉水瓶中倒入温水，晃动几下后将水倒出，迅速拧紧瓶盖，过一会儿发现水瓶扁了，这是由于 大气压 的作用；如图（b），剪掉瓶底并拧去瓶盖，打开吹风机，纸条“主动”钻进瓶口，这是由于空气中流速大的位置压强 小 。
【分析】根据大气压存在的实例进行分析；
在流体中，流速越大的位置，压强越小。
【解答】解：如图（a），向一个空矿泉水瓶中倒入温水，晃动几下后将水倒出，迅速拧紧瓶盖，瓶内的空气温度降低收缩，瓶内的气压减小，在外面大气压的作用下，过一会儿发现水瓶扁了；如图（b），剪掉瓶底并拧去瓶盖，打开吹风机，纸条“主动”钻进瓶口，这是由于空气中流速大的位置压强小。
故答案为：大气压；小。
【点评】本题考查的是大气压存在的实例；知道流体的压强与流速的关系。
11．（2025 苏州）熨斗古代亦称“火斗”，最早出现于西汉，以青铜质地为主，用高温熨平衣物，是通过 热传递 方式改变物体内能的。宋元时期，出现了如图所示带木把的熨斗，相比金属把，使用更安全，是由于木头具有 隔热性好 的物理属性。
【分析】改变物体内能的方式：做功和热传递。
【解答】解：用高温熨平衣物时，衣物吸收热量，是通过热传递方式改变物体内能的；
带木把的熨斗，相比金属把，使用更安全，是由于木头具有隔热性好的物理属性。
故答案为：热传递；隔热性好。
【点评】本题考查了改变物体内能的方式，属于基础题。
12．（2025 威海）小明和爸爸在体验轮胎滑雪项目时，平躺在相同规格的轮胎上先后从同一滑道的最高处由静止滑下，小明的质量比爸爸小。当两人都刚滑到水平面时，小明的动能 小于 爸爸的动能（下滑过程不计空气阻力及轮胎与滑道之间的摩擦）；在水平减速带滑行时，小明、爸爸乘坐的轮胎受到的摩擦力分别为f1、f2，则f1 小于 f2。（两空均选填“小于”“等于”“大于”）
【分析】（1）动能与物体的质量和速度有关，质量越大，速度越大，动能越大；
（2）滑动摩擦力的大小与压力和接触面的粗糙程度有关，接触面的粗糙程度相同时，压力越大，摩擦力越大。
【解答】解：（1）下滑过程不计空气阻力及轮胎与滑道之间的摩擦，小明和爸爸平躺在相同规格的轮胎上先后从同一滑道的最高处由静止滑下，当两人都刚滑到水平面时，速度相同，小明的质量比爸爸小，所以小明的动能小于爸爸的动能；
（2）在水平减速带滑行时，接触面的粗糙程度相同，小明的质量比爸爸小，对地面的压力小，小明、爸爸乘坐的轮胎受到的摩擦力f1小于f2。
故答案为：小于；小于。
【点评】本题考查了影响动能大小的因素、滑动摩擦力大小的影响因素，属于基础题。
13．（2025 镇江）液冷充电桩可以提高电动汽车的充电速度，充电时导线产生的热量通过 热传递 的方式转移给周围流动的液体，物体间温差越大散热效果越好，则应 加快 液体的流动速度。为了减少充电时导线产生的热量，在保持充电时间和电流不变的情况下，应选用长度相同、横截面积较 大 的铜导线。
【分析】（1）改变物体内能的方式有两种：做功和热传递；
（2）导体电阻的大小与导体的材料、长度、横截面积和温度有关；
由焦耳定律知道，电流通过导体产生的热量跟电流的平方、电阻大小和通电时间成正比。
【解答】解：（1）充电时导线产生的热量通过热传递的方式转移给周围流动的液体，物体间温差越大散热效果越好，则应加快液体的流动速度，尽快将温度高的液体流过；
（2）根据焦耳定律公式Q＝I2Rt知，在电流、通电时间相同的情况下，导体的电阻越小，产生的热量越少，因此应选用长度相同、横截面积较大的铜导线。
故答案为：热传递；加快；大。
【点评】本题考查了改变物体内能的方式、焦耳定律的应用和影响电阻大小的因素，综合性较强。
14．（2025 常州）2024年3月26日，美国“弗朗西斯 斯科特 基”大桥被“达利”号集装箱船撞毁，如图所示。撞击前，船突发故障失去动力，但并没有立即停下，这是因为 船具有惯性 。当船以10.8km/h、合 3 m/s的速度撞击大桥时，虽然船速较慢，但由于船的 质量 很大导致其 动 能很大，使得船将大桥撞毁。
【分析】（1）惯性是物体保持原来运动状态不变的性质；
（2）1m/s＝3.6km/h；
（3）动能与物体的质量和速度有关。
【解答】解：（1）撞击前，船突发故障失去动力，但并没有立即停下，这是因为船具有惯性，会继续向前运动；
（2）因为1m/s＝3.6km/h，所以10.8km/h＝3m/s；
（3）虽然船速较慢，但由于船的质量很大导致其动能很大，使得船将大桥撞毁。
故答案为：船具有惯性；3；质量；动。
【点评】本题考查了惯性、速度单位的换算、动能的影响因素，属于综合题。
15．（2025 重庆）小兰自制了一把杆秤，由秤盘、提纽、秤杆以及200g的秤砣构成，如图所示。当不挂秤砣、秤盘中不放重物时，提起提纽，杆秤在空中恰好能水平平衡。已知AO间距离为10cm。当放入重物，将秤砣移至距O点30cm的B处时，秤杆水平平衡，则重物质量为 600 g；往秤盘中再增加20g的物体，秤砣需要从B处移动 1 cm才能维持秤杆水平平衡。
【分析】确定杠杆的支点和力臂，直接应用杠杆的平衡条件来计算。
【解答】解：（1）以O点为支点，秤砣移到B处，恰好能使杆秤水平平衡，根据杠杆平衡条件有：
m物g OA＝m秤砣g OB，
所以重物质量为：
m物
（2）往秤盘中再增加20g的物体，假设秤砣移到了C点，根据杠杆平衡条件得：
m物′g OA＝m秤砣g OC，
故C点到支点的距离为：
秤砣需要从B处移动的距离为：
BC＝OC﹣OB＝31cm﹣30cm＝1cm。
故答案为：600；1。
【点评】本题主要考查了杠杆的平衡条件在杆秤中的应用，难度不大。
16．（2025 青海）航天员舱外航天服配有风扇系统和无线电系统。手套上有平面镜，可以随时察看自己身上的各种开关。手心部位有颗粒状橡胶，头盔两侧各有一个照明灯，方便航天员在舱外工作。
（1）航天员通过平面镜看到的是开关的 虚 （选填“虚”或“实”）像，手套手心部位有颗粒状橡胶是为了 增大 （选填“增大”或“减小”）摩擦力。
（2）电风扇工作时，电能主要转化为 机械 能。航天员与地面通过 电磁波 （选填“电磁波”或“超声波”）进行联系。
（3）如图1所示，航天员轻轻一推舱壁后，向相反的方向运动，说明力可以改变物体的 运动状态 ，航天员会继续运动是因为具有 惯性 。
（4）“飞天”兴趣小组设计了如图2所示的头盔两侧照明灯电路图，其电路连接方式为 并 联，照明灯两端的电压 相同 （选填“相同”或“不同”）。
【分析】（1）平面镜成的是虚像；
（2）增大摩擦的方法：增大压力；增大接触面粗糙程度；
（3）电动机的能量转换，电能转换为机械能；
（4）力的作用效果，改变物体运动状态，改变物体形状；
（5）并联电路特点，各支路电压都相等。
【解答】解：（1）平面镜成像成的是虚像，所以航天员通过平面镜看到的是开关的虚像；手套手心部位有颗粒状橡胶是通过增大接触面粗糙程度的方法增大摩擦；
（2）电动机工作时消耗电能，电能转换为机械能和内能，所以电风扇工作时，电能主要转化为机械能；航天员与地面通过电磁波进行联系；
（3）航天员轻轻一推舱壁后，向相反的方向运动，说明力可以改变物体的运动状态，航天员会继续运动是因为具有惯性；
（4）如图2所示的头盔两侧照明灯电路图，其电路连接方式为并联，因为并联电路各支路电压都相等，所以照明灯两端的电压相同。
故答案为：（1）虚；增大；
（2）机械；电磁波；
（3）运动状态；惯性；
（4）并；相同。
【点评】本题难度不大，但涉及面广，考查了多方面的知识，我们要注意知识的综合。
17．（2025 兰州）一根轻质且不可拉伸的细线将一边长为10cm的正方体物块拴接在容器底部，如图甲所示，当水深为30cm时，细线刚好伸直；如图乙所示，当水深为36cm时，物体上表面恰好与水面相平，已知ρ水＝1.0×103kg/m3，则此正方体物块的密度为 0.4×103 kg/m3，乙图中细线的拉力为 6 N。
【分析】根据水深的变化，求出细线刚好伸直时物块浸在水中的体积，利用浮沉条件、阿基米德原理及求得物块的密度；利用阿基米德原理结合受力分析计算细线的拉力。
【解答】解：（1）当水深为30cm时细线刚好伸直，水深为36cm时物块上表面恰好与水面向平，正方体物块边长为10cm，则细线刚好伸直时物块浸在水中的深度为h1＝10cm﹣（36cm﹣30cm）＝4cm，则浸在水中的体积V1＝4cm×10cm×10cm＝400cm3＝4×10﹣4m3，根据阿基米德原理得此时所受浮力F浮1＝ρ水gV1＝1.0×103kg/m3×10N/kg×4×10﹣4m3＝4N，此时物块漂浮则G物＝F浮1＝4N，则物块质量m物0.4kg，V物＝10cm×10cm×10cm＝1000cm3＝1×10﹣3m3，由求得物块的密度ρ物0.4×103kg/m3；
（2）乙图中物块完全浸在水中静止，此时物块在重力、细线的拉力及浮力的作用下受力平衡，因此细线的拉力等于浮力减去物块重力，已知物块重G物＝4N，物块完全浸没受到的浮力F浮＝ρ水gV物＝1.0×103kg/m3×10N/kg×1×10﹣3m3＝10N，则细线拉力F＝F浮﹣G物＝10N﹣4N＝6N。
故答案为：0.4×103；6。
【点评】本题考查了阿基米德原理和密度的简单计算及力的合成，是一道综合题。
18．（2025 深圳）用航标灯发出的光来让海上的船只看清方位说明光能传递 信息 ， 碳 是正极，是 化学 能转换为电能。
【分析】人们通过航标灯获得通行信息。常用电池的有干电池和蓄电池，它们在使用过程中可以将化学能转化为电能，以持续对外供电。生活中所用的干电池大多为碳锌电池，
【解答】解：用航标灯发出的光来让海上的船只看清方位它，这说明光能传递信息。
碳棒为电源的正极，在使用过程中可以将化学能转化为电能。
故答案为：信息；碳；化学。
【点评】此题考查信息的传递和能量的转化，难度不大，属于基础知识。
19．（2025 湖北）全自动洗衣机的进水阀门是由电磁铁控制的，其构造示意图如下。当线圈通电后产生磁场，线圈上端为 S 极，对衔铁施加 向上 （填方向）的力，使衔铁移动，阀孔打开，水流进洗衣机。
【分析】安培定则：用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N极。
【解答】解：当线圈通电后产生磁场，由安培定则知，线圈上端为S极，对衔铁施加向上的力，使衔铁移动，阀孔打开，水流进洗衣机。
故答案为：S；向上。
【点评】本题考查了电磁阀的工作原理，是物理知识用于实际生活的实例。
20．（2025 扬州）如图所示，利用铅笔做几个小实验：
（1）压笔尖的手指比压笔尾的手指疼，说明压力相等时，压力的作用效果与 受力面积 有关。
（2）将夹子M向右移动，小灯泡变暗，铅笔芯接入电路的电阻变 大 。
（3）用橡皮筋水平拉动厚书在水平桌面上匀速前进时，拉力与 摩擦 力大小相等。在书下垫几支圆柱形铅笔，再次水平匀速拉动，橡皮筋伸长的长度变 短 。
【分析】（1）笔尖对手指的压力等于尾端对手指的压力，利用公式p计算压强；从铅笔所处的平衡状态入手，分析两手指的受力大小关系。压力的作用效果与压力和接触面的面积有关；
（2）导体的电阻与长度有关，其他因素相同时，长度越长，电阻越大；
（3）物体受到平衡力作用时，处于静止或匀速直线运动状态；
书在桌面上滑动时受到的摩擦力是滑动摩擦力，书在铅笔上运动时，受到的摩擦力是滚动摩擦力。
【解答】解：（1）铅笔处于静止状态，受到的两手指的压力是一对平衡力。据题可知，右边手指更疼，这说明压力的作用效果与受力面积有关；
（2）将夹子M向右移动，小灯泡变暗，说明电路中电流变小，铅笔芯接入电路的电阻变大；
（3）用橡皮筋水平拉动厚书在水平桌面上匀速前进时，水平方向受到拉力和摩擦力作用，拉力与摩擦力大小相等；
书在桌面上时，受到的摩擦力是滑动摩擦力，书在铅笔上时，书受到的摩擦力是滚动摩擦力，书在铅笔上运动时，橡皮筋的长度短，这说明：在压力相同时，滚动摩擦力小于滑动摩擦力。
故答案为：（1）受力面积；（2）大；（3）摩擦；短。
【点评】此题以铅笔为实验材料综合考查了力学和电学的多个知识点，设计的内容较全面，体现物理就在我们身边的理念。
21．（2025 宜宾）2024年6月2日6时23分，我国嫦娥六号探测器成功着陆月背南极。探测器由“轨返组合体”和“着上组合体”组成，“着上组合体”上装有着陆相机，在下降过程中拍摄月球表面照片，将图片、数据回传地面应用系统进行研究。“着上组合体”的落月过程分为六个阶段，当距离月面约90～110米高度时，进入悬停段，这一阶段激光三维成像敏感器发射激光，通过反射获得这个探测器与月面的相对位置和速度，完成高精度三维成像，帮助实现平稳着陆。
请从文中摘取一段与物理相关的信息，并指出对应的物理知识，不得与示例重复。
示例：物理信息：将图片、数据回传地面应用系统；物理知识：电磁波可以传递信息。
作答：物理信息： 三维成像敏感器发射激光，通过反射获得这个探测器与月面的相对位置和速度，完成高精度三维成像 ；物理知识： 物体在凸透镜的二倍焦距以外成倒立缩小的实像 。
【分析】物体在凸透镜的二倍焦距以外成倒立缩小的实像。
【解答】解：物理信息：激光三维成像敏感器发射激光，通过反射获得这个探测器与月面的相对位置和速度，完成高精度三维成像；
物理知识：物体在凸透镜的二倍焦距以外成倒立缩小的实像。
故答案为：物理信息：激光三维成像敏感器发射激光，通过反射获得这个探测器与月面的相对位置和速度，完成高精度三维成像；
物理知识：物体在凸透镜的二倍焦距以外成倒立缩小的实像。
【点评】本题考查凸透镜成像，要学会根据题中信息分析解答问题是关键。
22．（2025 广安）如图甲所示，足够高的圆柱形薄壁容器，装有适量的水放在水平桌面上。现将一个质量为2kg、底面积为100cm2的均匀长方体竖直放入容器中，受到容器的支持力为4N，此时物体所受浮力为 16 N。若再加入适量的水使长方体刚好漂浮，如图乙所示，则此时水面的高度与图甲相比增加了 4 cm。，g取10N/kg）
【分析】（1）根据物体受力平衡分析解答；
（2）根据浮力计算浸入的深度，根据漂浮时浮力等于重力，计算浸入的深度，据此得出液面高度的变化。
【解答】解：长方体静止受力平衡，受到重力、支持力和浮力平衡，
则浮力F浮＝G﹣F支持＝mg﹣F支持＝2kg×10N/kg﹣4N＝16N；
此时浸入的深度h0.16m；
当物体漂浮时，浮力等于重力，F浮＝G＝mg＝2kg×10N/kg＝20N；
此时浸入的深度h'0.2m；
此时水面的高度与图甲相比增加了h'﹣h＝0.2m﹣0.16m＝0.04m＝4cm。
故答案为：16；4。
【点评】本题考查平衡条件的应用与浮力的计算，属于中档题。
23．（2025 岳阳）甲图中是一个高尔夫球、小聪发现它的表面不光滑而是布满凹坑，这是为什么呢？通过查阅资料，她了解到球在空气中高速运动时的情况如图乙，球前端与空气剧烈冲撞，产生巨大气压，而球后方的空气被排挤开，后方气压减小，于是产生方向向后的压力差，这种压力差就是压差阻力，高尔夫球表面凹坑的作用就是将表层空气紧紧贴合在球面，使得空气与球的分离点更靠后，从而减小压差阻力。
（1）其它条件相同时，布满凹坑的高尔夫球比光滑的高尔夫球飞得更 远 （选填“近”或“远”）；
（2）图乙中 B 球（选填“A”或“B”）是布满凹坑的高尔夫球。
【分析】（1）高尔夫球表面凹坑的作用就是将表层空气紧紧贴合在球面，使得空气与球的分离点更靠后，从而减小压差阻力，从而可以飞的更远；
（2）对比表层空气是否紧紧贴合在球面分析得出结论。
【解答】解：高尔夫球表面凹坑的作用就是将表层空气紧紧贴合在球面，使得空气与球的分离点更靠后，从而减小压差阻力，根据阻力对运动的影响知，阻力越小，可以飞的更远；乙图中B的空气更加贴着球，说明表面凹坑起到了作用。
故答案为：（1）远；（2）B。
【点评】本题考查阅读能力，结合阻力对物体的运动影响进行分析。
24．（2025 苏州）如图，一根水平放置、两端开口的透明亚克力管，下部的抽气孔与抽气机相连。将一个略小于管内径的纸团置于管中，打开抽气机，在 大气压 的作用下，两塑料片分别紧紧“吸附”在管子两端。当管内气压较低时关闭抽气机，快速弹开 右 侧塑料片，纸团会从左侧管口飞出。
【分析】大气中存在压强，叫大气压；分析不同位置气体的压强，可对实验中的现象做出判断。
【解答】解：由题意可知，打开抽气机向外抽气，管内气压减小，在大气压的作用下，两塑料片分别紧紧“吸附”在管子两端；
当管内气压较低时关闭抽气机，此时若快速弹开右侧塑料片，右侧气压大于纸团左侧气压，在气压差的作用下，纸团会从左侧管口飞出。
故答案为：大气压；右。
【点评】本题主要考查了对大气压的理解和应用，属基础题，但也容易出错。
25．（2025 徐州）徐州市博物馆展出了一枚“彭城御丞”印章。为了方便观看印文细节，印章前放有如图所示装置，请你解释其中的物理道理： 印章放在凸透镜的一倍焦距以内，能得到正立的、放大的虚像 。
【分析】凸透镜成像规律及其应用之一：当物距小于f时，成正立、放大的虚像，应用是放大镜。
【解答】解：根据凸透镜成像规律可知，为了方便观看印文细节，印章放在凸透镜的一倍焦距以内，能得到正立的、放大的虚像。
故答案为：印章放在凸透镜的一倍焦距以内，能得到正立的、放大的虚像。
【点评】此题主要考查凸透镜成像规律及其应用，难度较小。
26．（2025 雅安）如图是我国古代发明的取火器模型图，把推杆迅速推入牛角套筒时，套筒内空气被压缩，推杆前端的艾绒立刻燃烧起来，此过程中机械能转化为 内 能，内燃机工作的 压缩 冲程原理与该过程相同。
【分析】当对物体做功，物体的内能将增大，温度升高；内燃机有四个冲程，在压缩冲程中，活塞压缩空气做功，将机械能转化为内能。
【解答】解：把推杆迅速推入牛角套筒时，套筒内空气被压缩，推杆前端的艾绒立刻燃烧起来，此过程中压缩套筒内空气做功，使套筒内气体的内能增加，达到艾绒的着火点。在该实验中，活塞的机械能转化为筒内空气的内能，与汽油机的压缩冲程的能量转化相同；
故答案为：内；压缩。
【点评】本题考查改变机械能和内能的相互转化以及内燃机的工作过程，难度不大
27．（2025 赤峰）如图是电解水实验原理图，蓄电池在向外供电时把 化学 能转化为电能。为增强水的导电性，通常向水中加少量的NaOH。在闭合开关的瞬间，溶液中的Na+移动方向是从C到D，则蓄电池的A端是 负 极。
【分析】（1）蓄电池在充电时，电能转化为化学能，放电时化学能又转化为电能；
（2）电荷的定向移动形成电流；正电荷定向移动的方向是电流的方向；负电荷的定向移动方向与电流方向相反；在电源的外部，电流的方向是从正极流向负极。
【解答】解：电池在向外供电时把化学能转化为电能；
溶液中的Na+移动方向是从C到D，故电流方向为从C到D，
在电源的外部，电流的方向是从正极流向负极，所以电源的正极是B端，则蓄电池的A端是负极。
故答案为：化学；负。
【点评】本题考查蓄电池在向外供电时的能量转换、电流方向的规定的灵活运用，难度一般。
28．（2025 邵阳）亮亮同学在新闻上看到“福建舰”上使用了电磁弹射装置，从网上查阅了某电磁弹射装置的原理；给线圈提供电流时产生磁场，炮弹（铁质）被磁化，受到强大的吸引力而加速运动，达到线圈中间时，迅速断电，炮弹飞出炮口（如图）。当线圈通电时，炮弹头是 S （选填“S”或“N”）极。断电后，炮弹还能继续飞行，是因为炮弹具有 惯性 。
【分析】（1）利用安培定则，根据电流方向确定通电螺线管（炮管）的磁极，然后根据磁极间的相互作用判断炮弹头的磁极。
（2）物体保持原来运动状态不变的性质叫惯性。
【解答】解：（1）由图可知，电流从通电螺线管（炮管）的左端进入，从右端流出，根据安培定则可知，通电螺线管（炮管）的左端是N极，根据异名磁极相互吸引可知，炮弹头是S极。
（2）断电后，炮弹还能继续飞行，是因为炮弹具有惯性，仍然要保持原来的运动状态。
故答案为：S；惯性。
【点评】本题考查安培定则的应用、惯性，属于比较简单的习题，掌握基础知识很重要。
29．（2025 辽宁）如图是小明用发卡制作的发卡琴，发卡琴发出的声音是由发卡 振动 产生的，弹奏时一手压紧发卡，手感到痛是由于物体间力的作用是 相互 的，小明把制作发卡琴的过程录制成视频，用手机发到班级群中进行分享交流，发布视频是利用 电磁 波完成的。
【分析】（1）声音是由物体振动产生的；
（2）物体间力的作用是相互的；
（3）手机通信是利用电磁波传递信息。
【解答】解：（1）声音是由物体振动产生的，发卡琴发出的声音是由发卡振动产生的；
（2）弹奏时一手压紧发卡，手给发卡一个力，发卡会给手一个反作用力，手感到痛是由于物体间力的作用是相互的；
（3）手机通信是利用电磁波传递信息，小明把制作发卡琴的过程录制成视频，用手机发到班级群中进行分享交流，发布视频是利用电磁波完成的。
故答案为：振动；相互；电磁。
【点评】本题考查的是声音产生的原因、物体间力的作用是相和电磁波的应用，属于基础题。
30．（2025 鄂州）如图所示，通过手表表盘上光滑透明凸起部分，能清楚地看到日期信息，光滑透明凸起部分相当于 凸透 镜，观看到的是日期数字的 虚 （选填“实”或“虚”）像。手表的背面打磨得非常平整光滑，能清楚地照出人眼的像，此像的大小与人眼相比 不变 （选填“变大”、“变小”或“不变”）。
【分析】根据透镜中间和边缘的厚薄判断是凸透镜还是凹透镜；u＜f，成正立、放大的虚像，应用于放大镜；
平面镜成等大的虚像。
【解答】解：透明凸起的部分中间比边缘厚，相当于凸透镜；由题知能清楚地看到日期信息，说明该凸透镜起到了放大镜的作用，则此时观看到的是日期数字是正立、放大的虚像；
手表的背面打磨得非常光滑，能清晰地照出人眼的像，相当于平面镜成像，所成的像与人眼大小相同。
故答案为：凸透；虚；不变。
【点评】本题考查了凸透镜成像规律的应用和平面镜成像的特点，属于基础知识，要熟练掌握。
31．（2025 无锡）某幼儿园游乐室里有一块能发电的地板，当小朋友们在上面跳跃时，小灯泡便会一闪一闪，地板下方铺设的结构如图所示，当踩踏地板时，固定在地板下方的磁铁往复运动，使固定在地面上的弹簧线圈做 切割 磁感线运动，闭合电路中产生 感应电流 ，小灯泡发光。
【分析】产生感应电流的条件：闭合电路的一部分导体在磁场中切割磁感线运动，就会产生感应电流。
【解答】解：当踩踏地板时，固定在地板下方的磁铁往复运动，使固定在地面上的弹簧线圈在磁场中做切割磁感线运动，闭合电路中产生感应电流，小灯泡发光，这是电磁感应现象。
故答案为：切割；感应电流。
【点评】本题主要考查学生对电磁感应现象的了解和掌握，属于基础题。
32．（2025 苏州）寒冬，为给小鸡仔提供温暖的环境，小明制作了恒温箱系统，原理如图。控制电路由电磁继电器、滑动变阻器R1、热敏电阻R2（安装在恒温箱内，阻值随温度升高而显著减小）、低压电源等组成。加热电路由电源、电热丝R3和R4等组成。调好R1阻值，闭合开关S1、S2，箱内温度升高到设定值后即在小范围内波动，且降温阶段降温比较平缓。
（1）通电线圈上端是 N 极，温度升高时，电磁铁磁性 增强 ；
（2）R3阻值 小于 （大于/小于）R4阻值；
（3）将R1的阻值稍微调小一些，恒温箱控制的温度将 降低 。
【分析】（1）根据安培定则判断通过后电磁铁的极性；根据热敏电阻阻值随温度的变化关系，结合欧姆定律分析电路中电流的变化，从而判断出电磁铁磁性的变化；
（2）温度升高时，电磁铁磁性增强，吸引衔铁，使R4电路接通，此时恒温箱处于保温状态；温度降低时，电磁铁磁性减弱，衔铁在左侧弹簧作用下被拉起，使R3电路接通，此时恒温箱处于加热状态；根据P＝UI分析R3与R4的阻值大小；
（3）电磁铁吸引衔铁时的电流不变，控制电路电源电压不变，根据欧姆定律可知，控制电路的总电阻不变，将R1的阻值稍微调小一些，根据电阻的串联分析热敏电阻R2的阻值变化，利用热敏电阻阻值随温度的变化关系确定恒温箱控制的温度变化。
【解答】解：（1）闭合开关S1，电流从电磁铁上端流入，下端流出，由安培定则可知，线圈的上端为N极，下端为S极；
温度升高时，热敏电阻R2的阻值随温度升高而显著减小，根据欧姆定律，电路中电流变大，电磁铁的磁性增强；
（2）温度升高时，电磁铁磁性增强，吸引衔铁，使R4电路接通，此时恒温箱处于保温状态；温度降低时，电磁铁磁性减弱，衔铁在左侧弹簧作用下被拉起，使R3电路接通，此时恒温箱处于加热状态；因加热功率大于保温功率，且电源电压不变，由P＝UI可知，R3阻值小于R4阻值；
（3）电磁铁吸引衔铁时的电流不变，控制电路电源电压不变，根据欧姆定律可知，控制电路的总电阻不变，将R1的阻值稍微调小一些，根据电阻的串联可知，热敏电阻R2的阻值变大，因热敏电阻R2的阻值随温度升高而显著减小，故恒温箱控制的温度将降低。
故答案为：（1）N；增强；（2）小于；（3）降低。
【点评】本题通过电磁继电器的应用考查了对电磁铁的认识和理解，知道电磁继电器实质是一个开关，对电磁继电器电路的工作过程进行分析，一般的思路是，先明确控制电路与工作电路，再从控制电路入手，看电磁铁磁性的有无对工作电路触点连接情况的影响，最后确定工作电路中的工作情况。
33．（2025 辽宁）如图是既能显示时间、天气又能提供Wifi信号的分类垃圾箱。其电子屏幕上的彩色画面是由红、绿、 蓝 三种色光混合而成的，电子屏幕消耗的电能是 二次 （填“一次”或“二次”）能源。静止在水平地面上的垃圾箱受到的重力与 地面对箱的支持力 （填“箱对地面的压力”或“地面对箱的支持力”）是平衡力。
【分析】（1）红、绿、蓝三种单色光按不同的比例混合能合成任意一种色光；
（2）可以从自然界直接获取的能源是一次能源，无法从自然界直接获取，必须经过一次能源的消耗才能得到的能源属于二次能源；
（3）二力平衡的条件：大小相等、方向相反、在同一直线上、作用于同一物体上；缺一不可。
【解答】解：电子屏幕上的彩色画面是由红、绿、蓝三种色光混合而成的；
电子屏幕消耗的电能不能直接从自然界获取，必须经过一次能源的消耗才能得到，属于二次能源；
静止在水平地面上的垃圾箱受到的重力与地面对箱的支持力大小相等、方向相反、作用在一条直线上，作用在同一物体上，因此二力属于平衡力。
故答案为：蓝；二次；地面对箱的支持力。
【点评】本题考查色光的三原色、电能、平衡力，涉及的知识点较多，并且与实际生活联系紧密，是一道很好的题目。
34．（2025 威海）如图是中医的制药工具药碾子，其由底部的碾槽和边缘较薄的圆形碾盘组成，若想提高每一次的碾压效果，可以怎样改进工具，请写出两种方法： 增大碾盘的质量 ， 减小碾盘的受力面积 。
【分析】压强大小与压力和受力面积有关，增大压力、减小受力面积可以增大压强。
【解答】解：如图是中医的制药工具药碾子，其由底部的碾槽和边缘较薄的圆形碾盘组成，若想提高每一次的碾压效果，就是增大压力的作用效果，即增大压强，在受力面积一定时，增大碾盘的质量、增大压力，可以增大压强：在压力一定时，减小碾盘的受力面积可以增大压强。
故答案为：增大碾盘的质量：减小碾盘的受力面积。
【点评】本题考查增大压强的方法，属于中档题。
35．（2025 牡丹江）如图所示的“橡皮筋动力车”，旋转扇叶，将橡皮筋拧紧。松手后，橡皮筋的 弹性势 能转化为扇叶的 动 能，扇叶快速转动，小车运动起来。当扇叶停止转动，小车仍能继续向前运动，小车具有 惯性 。
【分析】（1）物体由于发生弹性形变所具有的能量叫弹性势能；物体由于运动所具有的能量叫动能。
（2）物体保持原来运动状态不变的性质叫惯性。
【解答】解：将橡皮筋拧紧。松手后，橡皮筋的弹性势能转化为扇叶的动能，扇叶快速转动，小车运动起来。当扇叶停止转动，小车仍能继续向前运动，小车具有惯性。
故答案为：弹性势；动；惯性。
【点评】知道弹性势能转化为动能；知道惯性的概念。
36．（2025 攀枝花）如图所示，电阻R1、R2、R3的阻值分别为R、2R、3R，为二极管。二极管具有单向导电性，只允许电流从其正极向负极通过，不允许电流反方向通过；当电流从二极管的正极流向负极时，其电阻为零。闭合开关S，接入电路的总电阻为 5R 。现将电源正负极对调再接回原位置，则前后两种情况R2消耗的功率之比为 9：25 。
【分析】（1）由图结合二极管的单向导电性可知，闭合开关S时，电阻R2、R3串联，根据串联电路的电阻特点求出接入电路的总电阻；
（2）将电源正负极对调再接回原位置时，电阻R1、R2串联，根据串联电路的电阻特点求出接入电路的总电阻，根据P＝UI＝I2R和欧姆定律求前后两种情况R2消耗的功率之比。
【解答】解：（1）由图结合二极管的单向导电性可知，闭合开关S时，电阻R2、R3串联，由串联电路的电阻特点可知，接入电路的总电阻Ra＝R2+R3＝2R+3R＝5R；
（2）由图结合二极管的单向导电性可知，将电源正负极对调再接回原位置时，电阻R1、R2串联，由串联电路的电阻特点可知，接入电路的总电阻Rb＝R1+R2＝R+2R＝3R，
由P＝UI可知，前后两种情况R2消耗的功率之比：。
故答案为：5R；9：25。
【点评】本题考查电路分析和电功率公式的应用，关键根据二极管的单向导电性分析出电路的连接。
37．（2025 青海）某汽车司机下车时，随手将一瓶矿泉水放在仪表台上，如图所示。不料因阳光照射、水瓶聚光，车内物品被点燃引发火灾。太阳光经过矿泉水瓶发生了 折射 （选填“反射”或“折射”），矿泉水瓶相当于 凸透镜 。因此，提醒大家在车内不要放置有聚光效果的物品。
【分析】装有水的矿泉水瓶中间厚边缘薄，相当于一个凸透镜；凸透镜对光线有会聚作用。
【解答】解：装有水的矿泉水瓶中间厚边缘薄，相当于一个凸透镜；
由于凸透镜对光线的会聚作用，射入车内的光线经矿泉水瓶折射后集中于它的焦点上，时间一长正好使放置于此处的物品起火。
故答案为：折射；凸透镜。
【点评】本题考查凸透镜的辨别和作用，属于对基础知识的考查，难度不大。
38．（2025 南充）如图甲是某同学自制的一个简易气压计，在温度相同的情况下，大气压越大，甲中玻璃管内的液柱高度就越 低 （选填“高”或“低”）；如图乙是该同学自制的一个简易温度计，在大气压相同的情况下，温度升高，乙中玻璃管内的液柱 升高 （选填“升高”或“降低”）。
【分析】（1）根据瓶内外气压大小确定液柱高度的变化；
（2）根据气体热胀冷缩的原理确定液柱的变化。
【解答】解：（1）在温度相同的情况下，大气压越大，即外界气压大于瓶内气压，故甲中玻璃管内的液柱高度就越低；
（2）在大气压相同的情况下，温度升高，乙玻璃瓶内的气体因温度升高体积变大，由于瓶内容积一定，故乙中玻璃管内的液柱升高。
故答案为：低；升高。
【点评】本题考查了大气压强和气体热胀冷缩有关知识，属于基础知识的考查，相对比较简单。
39．（2025 温州）为延长食物保质期，可对食物进行真空包装。真空包装机（如图甲）先抽出塑料袋内的气体，再利用电热丝加热塑料袋口进行密封。图乙是模拟该真空包装机功能的简易电路图。
（1）该电路图中，要使抽气机工作，需闭合的开关是 S和S2 。
（2）抽气机将塑料袋内空气抽出，使袋子变瘪，这是由于受到 大气压 作用。
（3）密封时温度过高导致袋口破损。为降低电热丝温度，应将滑动变阻器滑片向 左 移动。
【分析】由图乙可知，滑动变阻器与电热丝串联后再与电动机并联，开关S在干路上，控制整个电路；开关S1在滑动变阻器、电热丝所在的支路，控制滑动变阻器和电热丝；开关S2串联在电动机的支路上，控制电动机；
（1）根据串并联电路的特点，依据题意结合电路图分析是哪部分连入电路，有电流经过的部分，才能正常工作；
（2）塑料袋内的空气被抽出一部分后，会使袋内的空气压强减小，在外界大气压的作用下，塑料袋被压扁；
（3）降低电热丝温度，需要降低电路中的电流，根据串联电路的电阻特点和欧姆定律分析滑片的移动方向。
【解答】解：由图乙可知，滑动变阻器与电热丝串联后再与电动机并联，开关S在干路上，控制整个电路；开关S1在滑动变阻器、电热丝所在的支路，控制滑动变阻器和电热丝；开关S2串联在电动机的支路上，控制电动机；
（1）因为开关S2串联在电动机的支路上，控制电动机，因此要使抽气机工作，需闭合的开关是干路上的S和电动机所在支路的S2；
（2）塑料袋内的空气被抽出一部分后，但袋内的空气减少，从而使袋内的空气压强减小，外界的大气压强要高于袋内的气压，在外界大气压强的作用下，塑料袋被压扁；
（3）降低电热丝温度，需要降低电路中的电流，由欧姆定律可知，需要增大电路的总电阻，由串联电路的电阻特点可知，此时应增大滑动变阻器接入电路的电阻，由图乙可知，应将滑动变阻器的滑片向左移动。
故答案为：（1）S和S2；（2）大气压；（3）左。
【点评】本题考查串并联电路的特点、大气压强和欧姆定律的应用，知识点多，但难度不大。
40．（2025 苏州）屋顶风帽是利用自然风使风帽旋转实现室内换气的装置，如图所示。它不用电，无噪声，节能环保。只要速度为0.2m/s的微风即可让其轻盈运转。风帽转动时其内部空气流速变大、压强变 小 ，室内的污浊气体在 大气压 作用下被排出。水平方向的风，从不同方位吹来，风帽的转动方向 相同 。
【分析】流体压强与流速的关系：流速越大的位置，压强越小；流速越小的位置，压强越大；根据风帽的叶轮方向判断转动方向。
【解答】解：风帽转动时其内部空气流速变大、压强变小，所以室内的污浊气体在大气压的作用下被排出；由图的叶轮方向可知，当水平方向的风，从不同方位吹来，风帽的转动方向都是顺时针，故风帽的转动方向相同。
故答案为：小；大气压；相同。
【点评】本题考查流体压强与流速的关系，难度不大。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)
同课章节目录
