中小学教育资源及组卷应用平台

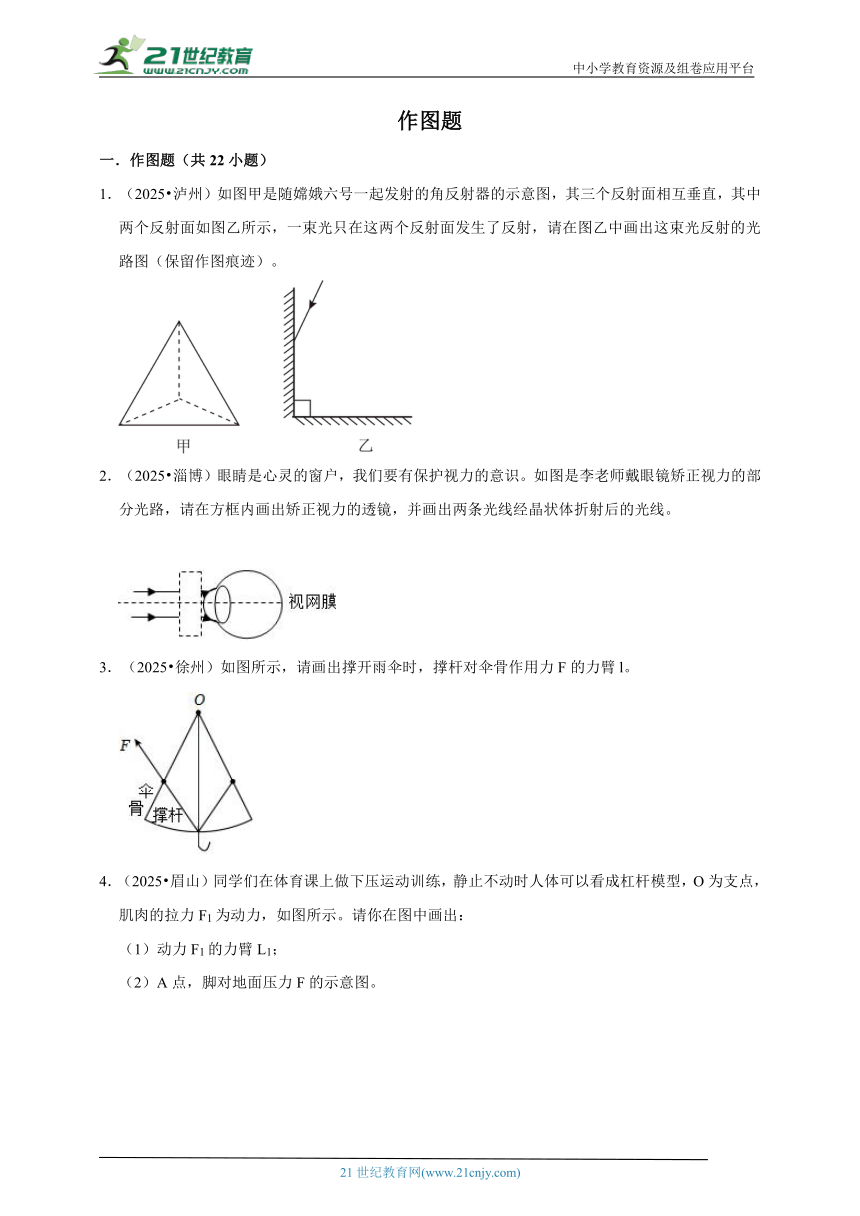

作图题
一.作图题(共22小题)
1.(2025 泸州)如图甲是随嫦娥六号一起发射的角反射器的示意图,其三个反射面相互垂直,其中两个反射面如图乙所示,一束光只在这两个反射面发生了反射,请在图乙中画出这束光反射的光路图(保留作图痕迹)。
2.(2025 淄博)眼睛是心灵的窗户,我们要有保护视力的意识。如图是李老师戴眼镜矫正视力的部分光路,请在方框内画出矫正视力的透镜,并画出两条光线经晶状体折射后的光线。
3.(2025 徐州)如图所示,请画出撑开雨伞时,撑杆对伞骨作用力F的力臂l。
4.(2025 眉山)同学们在体育课上做下压运动训练,静止不动时人体可以看成杠杆模型,O为支点,肌肉的拉力F1为动力,如图所示。请你在图中画出:
(1)动力F1的力臂L1;
(2)A点,脚对地面压力F的示意图。

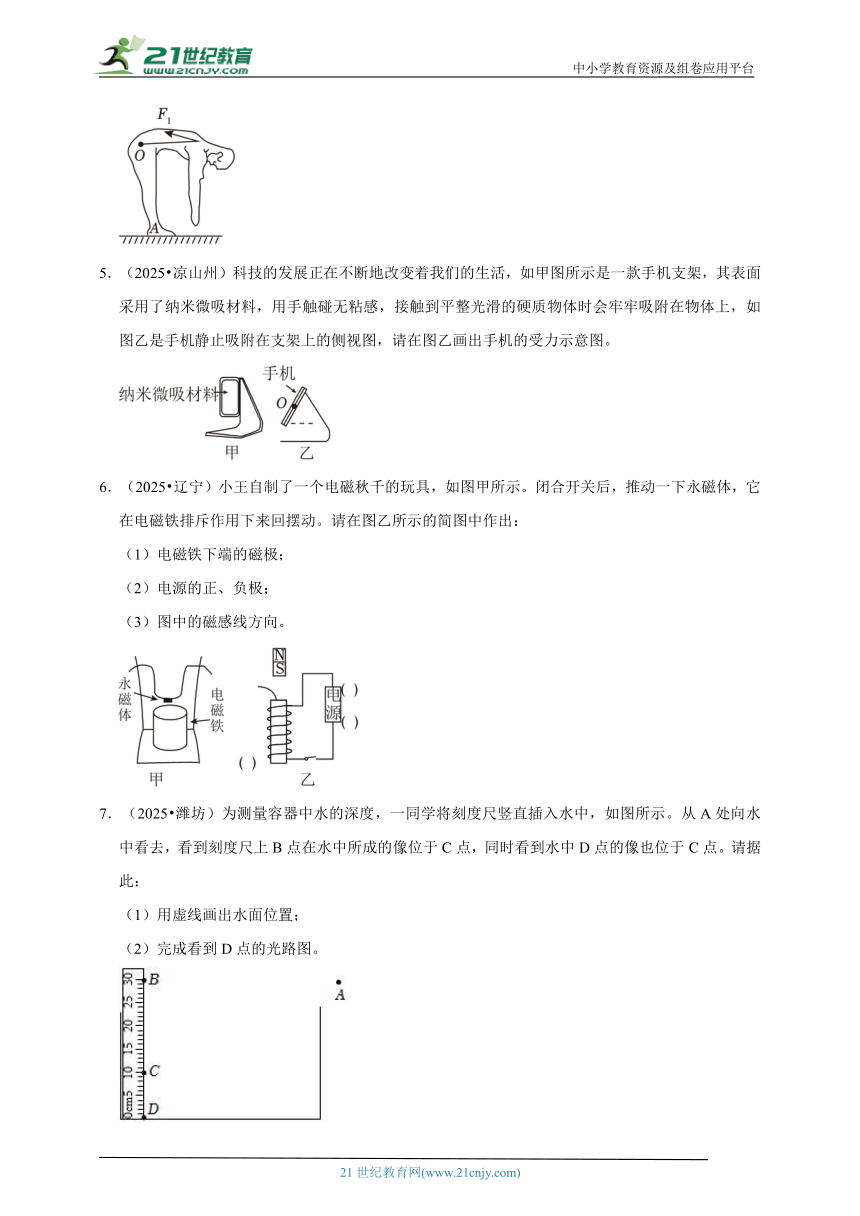

5.(2025 凉山州)科技的发展正在不断地改变着我们的生活,如甲图所示是一款手机支架,其表面采用了纳米微吸材料,用手触碰无粘感,接触到平整光滑的硬质物体时会牢牢吸附在物体上,如图乙是手机静止吸附在支架上的侧视图,请在图乙画出手机的受力示意图。
6.(2025 辽宁)小王自制了一个电磁秋千的玩具,如图甲所示。闭合开关后,推动一下永磁体,它在电磁铁排斥作用下来回摆动。请在图乙所示的简图中作出:
(1)电磁铁下端的磁极;
(2)电源的正、负极;
(3)图中的磁感线方向。
7.(2025 潍坊)为测量容器中水的深度,一同学将刻度尺竖直插入水中,如图所示。从A处向水中看去,看到刻度尺上B点在水中所成的像位于C点,同时看到水中D点的像也位于C点。请据此:
(1)用虚线画出水面位置;
(2)完成看到D点的光路图。

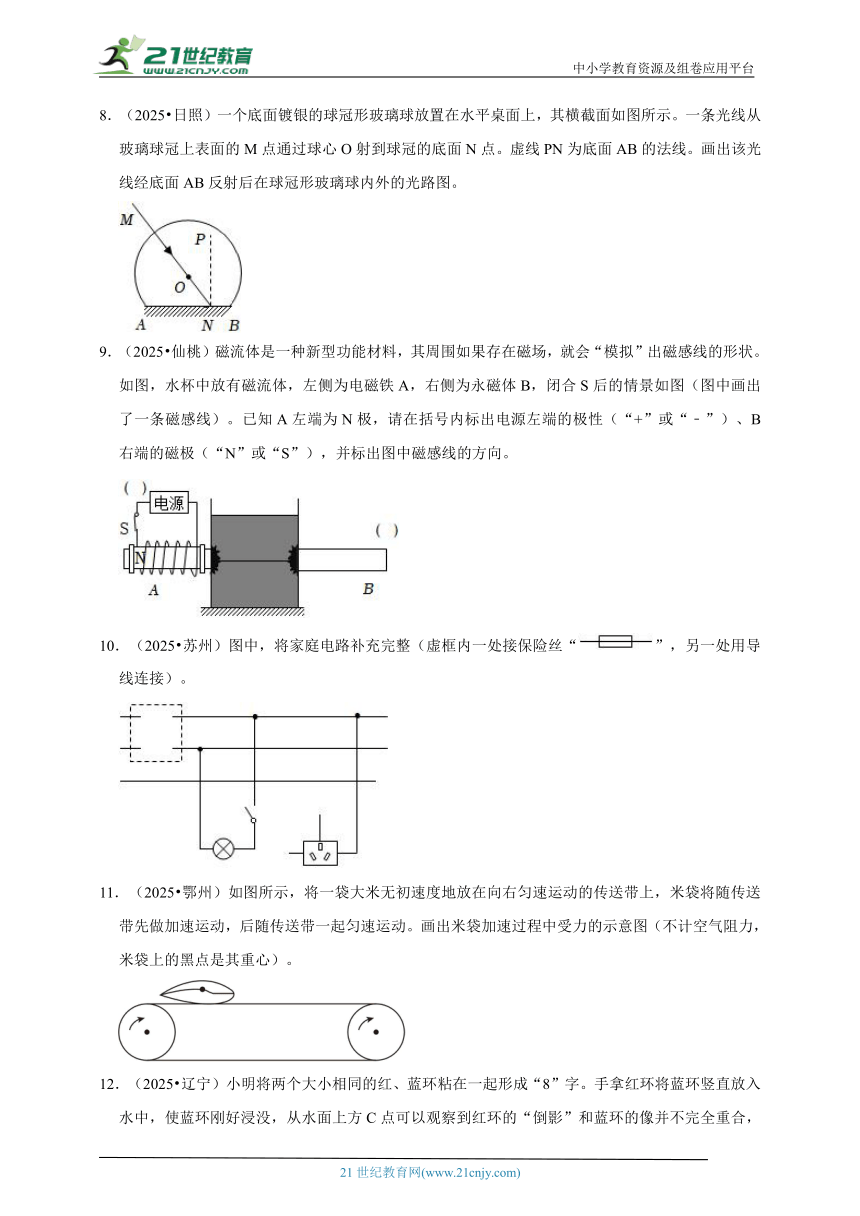

8.(2025 日照)一个底面镀银的球冠形玻璃球放置在水平桌面上,其横截面如图所示。一条光线从玻璃球冠上表面的M点通过球心O射到球冠的底面N点。虚线PN为底面AB的法线。画出该光线经底面AB反射后在球冠形玻璃球内外的光路图。
9.(2025 仙桃)磁流体是一种新型功能材料,其周围如果存在磁场,就会“模拟”出磁感线的形状。如图,水杯中放有磁流体,左侧为电磁铁A,右侧为永磁体B,闭合S后的情景如图(图中画出了一条磁感线)。已知A左端为N极,请在括号内标出电源左端的极性(“+”或“﹣”)、B右端的磁极(“N”或“S”),并标出图中磁感线的方向。
10.(2025 苏州)图中,将家庭电路补充完整(虚框内一处接保险丝“”,另一处用导线连接)。
11.(2025 鄂州)如图所示,将一袋大米无初速度地放在向右匀速运动的传送带上,米袋将随传送带先做加速运动,后随传送带一起匀速运动。画出米袋加速过程中受力的示意图(不计空气阻力,米袋上的黑点是其重心)。

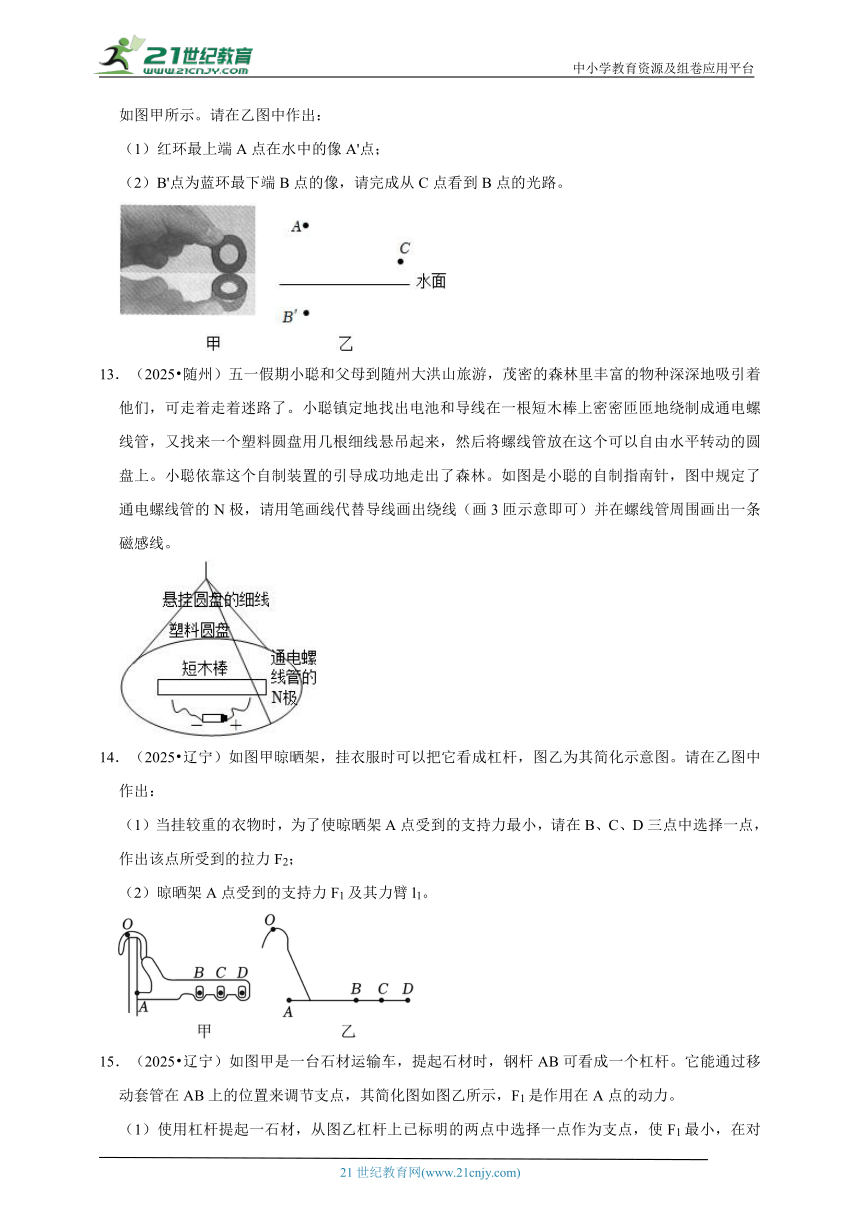

12.(2025 辽宁)小明将两个大小相同的红、蓝环粘在一起形成“8”字。手拿红环将蓝环竖直放入水中,使蓝环刚好浸没,从水面上方C点可以观察到红环的“倒影”和蓝环的像并不完全重合,如图甲所示。请在乙图中作出:
(1)红环最上端A点在水中的像A'点;
(2)B'点为蓝环最下端B点的像,请完成从C点看到B点的光路。
13.(2025 随州)五一假期小聪和父母到随州大洪山旅游,茂密的森林里丰富的物种深深地吸引着他们,可走着走着迷路了。小聪镇定地找出电池和导线在一根短木棒上密密匝匝地绕制成通电螺线管,又找来一个塑料圆盘用几根细线悬吊起来,然后将螺线管放在这个可以自由水平转动的圆盘上。小聪依靠这个自制装置的引导成功地走出了森林。如图是小聪的自制指南针,图中规定了通电螺线管的N极,请用笔画线代替导线画出绕线(画3匝示意即可)并在螺线管周围画出一条磁感线。
14.(2025 辽宁)如图甲晾晒架,挂衣服时可以把它看成杠杆,图乙为其简化示意图。请在乙图中作出:
(1)当挂较重的衣物时,为了使晾晒架A点受到的支持力最小,请在B、C、D三点中选择一点,作出该点所受到的拉力F2;
(2)晾晒架A点受到的支持力F1及其力臂l1。
15.(2025 辽宁)如图甲是一台石材运输车,提起石材时,钢杆AB可看成一个杠杆。它能通过移动套管在AB上的位置来调节支点,其简化图如图乙所示,F1是作用在A点的动力。
(1)使用杠杆提起一石材,从图乙杠杆上已标明的两点中选择一点作为支点,使F1最小,在对应的括号内标明O,并作出对应的动力臂l1;
(2)在图乙中画出绳子对石材的拉力F。
16.(2025 达州)某船上装有平衡警示电路,其中S为重力开关,金属片M可绕O点自由转动。
当船水平时,M在a、b中间;当船左倾到一定程度时,绿灯亮、电铃响;当船右倾到一定程度时,红灯亮、电铃响。请完成电路图。
17.(2025 湖北)如图甲所示是某景区巨石奇观,图乙是其简化图,O点为上方巨石的重心。请在图乙中画出上方巨石受到支持力的示意图。
18.(2025 邵阳)如图为一种电磁仪表的部分装置,闭合开关后,磁铁N极向上转动(如箭头所示)。请在括号中标出电池的“+”“﹣”极。
19.(2025 山西)如图甲所示,清明假期,亮亮同学回到老家,看到工程队正施工埋电线杆,进行电网改造。亮亮发现他们挖的坑形很特别,如图乙所示。工程师告诉亮亮这种坑不仅省力,还能缩短移动的距离。要把图乙中的电线杆竖立到坑内,请你画出作用在杆上A点最小力的示意图。
20.(2025 丹东)《西游记》中的孙悟空形象深受人们喜爱。如图甲所示,孙悟空肩上的金箍棒可看做杠杆,其简图如图乙。图中,O为支点,O'为金箍棒重心位置,A为动力F的作用点。请在图中画出:
(1)金箍棒所受重力的示意图;
(2)作用在A点的最小动力F的示意图及其力臂l。
21.(2025 辽宁)图甲是一款瓶起子。起瓶盖时,瓶身相当于一个绕O点转动的杠杆。图乙是其简化示意图。请在图乙中画出:
(1)瓶盖上B点受到的阻力F2的大致方向;
(2)作用在A点的最小动力F1及其力臂l1。
22.(2025 黄石)“天宫课堂”在中国空间站精彩开讲并向全球直播,其中的“水球透镜”实验给人们留下了深刻的印象——通过带气泡的水球看到的竟然是一正一反两个像!经过仔细比对加气泡前后的成像现象,同学们推测:如果把凸透镜的中间部分遮住,也应该可以成像。
(1)画出M点的成像光路图;
(2)将图中从N点射出光线的光路图画完整。
作图题
参考答案与试题解析
一.作图题(共22小题)
1.(2025 泸州)如图甲是随嫦娥六号一起发射的角反射器的示意图,其三个反射面相互垂直,其中两个反射面如图乙所示,一束光只在这两个反射面发生了反射,请在图乙中画出这束光反射的光路图(保留作图痕迹)。
【分析】根据光的反射定律:反射光线、入射光线和法线在同一平面内,反射光线、入射光线分居法线两侧,反射角等于入射角作出两次反射,完成光路图。
【解答】解:过入射点垂直反射面作出法线,再根据反射角等于入射角作出反射光线,注意反射光线到达下面的反射面再次进行反射,而且最后的反射光线与原入射光线平行,法线用要用虚线,如图:
【点评】本题考查光的反射光路图,属于基础题,注意最终反射光与入射光平行。
2.(2025 淄博)眼睛是心灵的窗户,我们要有保护视力的意识。如图是李老师戴眼镜矫正视力的部分光路,请在方框内画出矫正视力的透镜,并画出两条光线经晶状体折射后的光线。
【分析】近视眼看远处物体时,由于晶状体变厚像成在视网膜的前方;配戴凹透镜进行矫正,凹透镜对光线有发散作用,使像成在视网膜上。
【解答】解:由图中光线情况可知,光线经矫正视力的透镜后开始发散,说明是凹透镜,而矫正后折射的光线在视网膜上会聚成像,如图所示:
【点评】掌握近视眼和远视眼的成因、矫正眼镜、矫正的光线等,并能完成光路。
3.(2025 徐州)如图所示,请画出撑开雨伞时,撑杆对伞骨作用力F的力臂l。
【分析】力臂是支点到力的作用线的距离,先确定支点,然后根据力的方向画出力的作用线,再过支点画力的作用线的垂线,支点到垂足的距离,即为所求作的力臂。
【解答】解:支点为O,从点O作力F作用线的垂线,支点到垂足的距离,即为力F的力臂l,如图所示:
【点评】本题考查了力臂的画法,属于基础题目。
4.(2025 眉山)同学们在体育课上做下压运动训练,静止不动时人体可以看成杠杆模型,O为支点,肌肉的拉力F1为动力,如图所示。请你在图中画出:
(1)动力F1的力臂L1;
(2)A点,脚对地面压力F的示意图。
【分析】(1)从支点到力的作用线的垂直距离是力臂;
(2)压力是垂直作用在物体表面的力。
【解答】解:(1)O为支点,先延长动力F1作用线,从O作F1垂线,即为动力臂L1;
(2)压力是垂直于地面,方向向下,从A垂直于地面画出压力,如图所示:
【点评】本题考查力臂与压力,属于基础题。
5.(2025 凉山州)科技的发展正在不断地改变着我们的生活,如甲图所示是一款手机支架,其表面采用了纳米微吸材料,用手触碰无粘感,接触到平整光滑的硬质物体时会牢牢吸附在物体上,如图乙是手机静止吸附在支架上的侧视图,请在图乙画出手机的受力示意图。
【分析】手机处于静止状态,受力平衡,对手机受力分析,据此画图。
【解答】解:分析题意可知,支架会对手机施加一个吸引力F,且支架对手机也有支持力的作用(垂直于接触面向上),手机受竖直向下的重力而有下滑的趋势,则支架对手机还有斜向上的摩擦力f,即手机一共受到4个力的作用,作用点画在O点,如图所示:
【点评】本题考查平衡条件的应用与力的示意图,属于中档题。
6.(2025 辽宁)小王自制了一个电磁秋千的玩具,如图甲所示。闭合开关后,推动一下永磁体,它在电磁铁排斥作用下来回摆动。请在图乙所示的简图中作出:
(1)电磁铁下端的磁极;
(2)电源的正、负极;
(3)图中的磁感线方向。
【分析】(1)同名磁极互相排斥,异名磁极互相吸引;
(2)根据安培定则判断出电磁铁线圈中的电流方向,进而判断出电源的正、负极;
(3)在磁体外部,磁感线从磁体的N极出发,回到S极。
【解答】解:根据题意,永磁体的下端为S极,与电磁铁上端相互排斥,因此电磁铁上端的磁极为S极,下端的磁极为N极;根据安培定则可知,电流从电磁铁的上端流入,下端流出,因此电源的上端为正极,下端为负极;在磁体外部,磁感线从磁体的N极出发,回到S极。如图所示:
【点评】此题考查了磁极间的相互作用规律、安培定则、磁感线及其特点,比较简单,属基础题。
7.(2025 潍坊)为测量容器中水的深度,一同学将刻度尺竖直插入水中,如图所示。从A处向水中看去,看到刻度尺上B点在水中所成的像位于C点,同时看到水中D点的像也位于C点。请据此:
(1)用虚线画出水面位置;
(2)完成看到D点的光路图。
【分析】平面镜成像时,像与物到镜面的距离相等,据此确定水面位置;
同时看到水中D点的像也位于C点,连接AC与水面相交点是入射点,据此画出入射光线和折射光线。
【解答】解:为测量容器中水的深度,一同学将刻度尺竖直插入水中,如图所示。从A处向水中看去,看到刻度尺上B点在水中所成的像位于C点,
根据平面镜成像时,像与物到镜面的距离相等,则水面在BC的中点处,根据BC长度为30.0cm﹣10.0cm=20.0cm,则水面在20.0cm刻度处,如图所示,同时看到水中D点的像也位于C点,连接AC与水面相交点O是入射点,连接DO是入射光线,OA是折射光线,如图所示:
【点评】本题考查平面镜成像的应用、光的折射光路,属于中档题。
8.(2025 日照)一个底面镀银的球冠形玻璃球放置在水平桌面上,其横截面如图所示。一条光线从玻璃球冠上表面的M点通过球心O射到球冠的底面N点。虚线PN为底面AB的法线。画出该光线经底面AB反射后在球冠形玻璃球内外的光路图。
【分析】(1)光的反射定律:反射光线与入射光线、法线在同一平面上;反射光线和入射光线分居在法线的两侧;反射角等于入射角;
(2)光的折射规律:折射光线、入射光线和法线在同一平面上,折射光线与入射光线分居法线两侧,光从空气斜射入其它透明介质中时,折射角小于入射角;光从其它透明介质斜射入空气中时,折射角大于入射角;当光垂直于界面入射时,光的传播方向不变。
【解答】解:过N点的法线已经画出,根据反射角等于入射角在法线右侧画出反射光线;该反射光线入射到玻璃与空气的分界面,入射点为Q,连接OQ画出法线,光从玻璃斜射入空气中,根据折射角大于入射角画出在空气中的折射光线,如图所示:
【点评】本题考查了光的反射定律、光的折射规律的应用,记住反射角、折射角与入射角的大小关系是关键。
9.(2025 仙桃)磁流体是一种新型功能材料,其周围如果存在磁场,就会“模拟”出磁感线的形状。如图,水杯中放有磁流体,左侧为电磁铁A,右侧为永磁体B,闭合S后的情景如图(图中画出了一条磁感线)。已知A左端为N极,请在括号内标出电源左端的极性(“+”或“﹣”)、B右端的磁极(“N”或“S”),并标出图中磁感线的方向。
【分析】(1)根据安培定则判断通电螺线管的磁极和电源的正负极。
(2)磁体周围的磁感线总是从N极发出回到S极。
【解答】解:已知A左端为N极,根据安培定则,电流应该从通电螺线管的左端流入,从右端流出来,电源的左端是正极,A和B两个磁体中间相互吸引,所以B的左端是N极,右端是S极,图中的磁感线的方向从右往左,如图所示:

【点评】本题主要考查了电磁铁的磁极和磁感线分布;关键是会利用安培定则判断电磁铁的磁极;知道磁体周围的磁感线分布。
10.(2025 苏州)图中,将家庭电路补充完整(虚框内一处接保险丝“”,另一处用导线连接)。
【分析】家庭电路中,为了保证安全,开关、保险丝应该安装在火线上,保证断电时切断火线。
【解答】解:家庭电路中,为了保证安全,开关、保险丝应该安装在火线上,保证断电时切断火线。根据灯泡的右侧开关与火线相连,确定上方的导线是火线,保险丝应该安装在火线上,如图:
【点评】本题考查家庭电路的组成与安装,属于简单的基础题。
11.(2025 鄂州)如图所示,将一袋大米无初速度地放在向右匀速运动的传送带上,米袋将随传送带先做加速运动,后随传送带一起匀速运动。画出米袋加速过程中受力的示意图(不计空气阻力,米袋上的黑点是其重心)。
【分析】画力的示意图,首先要对物体进行受力分析,看物体受几个力,要先分析力的大小、方向和作用点,再按照画图的要求画出各个力。
【解答】解:分析可知,米袋加速过程中受到重力、支持力和摩擦力的作用,重力的方向竖直向下,支持力的方向竖直向上,摩擦力的方向水平向右(此时摩擦力为向右运动的动力),作用点都画在米袋的重心上。如图所示:
【点评】此题考查力的示意图的画法,关键是对米袋进行正确的受力分析。
12.(2025 辽宁)小明将两个大小相同的红、蓝环粘在一起形成“8”字。手拿红环将蓝环竖直放入水中,使蓝环刚好浸没,从水面上方C点可以观察到红环的“倒影”和蓝环的像并不完全重合,如图甲所示。请在乙图中作出:
(1)红环最上端A点在水中的像A'点;
(2)B'点为蓝环最下端B点的像,请完成从C点看到B点的光路。
【分析】首先根据平面镜成像的特点像与物关于平面镜对称作出红环最上端A点在水中的像A'点;两个大小相同的红、蓝环粘在一起形成“8”字,红环的像与真实B重合,A'即为B真实的位置,然后连接看到的B与C即为折射光的位置,与水面相交点为入射点,A'到入射点为入射光线。
【解答】解:(1)作A关于平面镜的对称点A',即为像,两个大小相同的红、蓝环粘在一起,也是真实B的位置;
(2)连接看到的B(即B')与C即为折射光的位置,与水面相交点为入射点,A'到入射点为入射光线,如图所示;
【点评】本题考查平面镜成像与光的折射,有一定的难度。
13.(2025 随州)五一假期小聪和父母到随州大洪山旅游,茂密的森林里丰富的物种深深地吸引着他们,可走着走着迷路了。小聪镇定地找出电池和导线在一根短木棒上密密匝匝地绕制成通电螺线管,又找来一个塑料圆盘用几根细线悬吊起来,然后将螺线管放在这个可以自由水平转动的圆盘上。小聪依靠这个自制装置的引导成功地走出了森林。如图是小聪的自制指南针,图中规定了通电螺线管的N极,请用笔画线代替导线画出绕线(画3匝示意即可)并在螺线管周围画出一条磁感线。
【分析】由电源的正负极可知电流的方向,由安培定则可得出螺线管的磁极,然后画出磁感线的方向。
【解答】解:由图知,电源右侧为正极,左侧为负极,电流由右侧流入,通电螺线管的右侧为N极,其左侧为S极,根据安培定则可知线圈正面的电流方向向下,螺线管外部的磁感线由N指向S。如图所示:

【点评】本题考查了磁极的判断和磁感线的画法,关键是掌握右手螺旋定则。
14.(2025 辽宁)如图甲晾晒架,挂衣服时可以把它看成杠杆,图乙为其简化示意图。请在乙图中作出:
(1)当挂较重的衣物时,为了使晾晒架A点受到的支持力最小,请在B、C、D三点中选择一点,作出该点所受到的拉力F2;
(2)晾晒架A点受到的支持力F1及其力臂l1。
【分析】(1)根据杠杆的平衡条件,动力臂和阻力一定时,阻力臂越小,动力越小;
(2)从支点到力的作用线的垂直距离叫做力臂。
【解答】解:(1)当挂较重的衣物时,为了使晾晒架A点受到的支持力最小,动力臂和阻力一定时,阻力臂越小,动力越小;
应选择离支点最近的B施加阻力F2;
(2)之间对A的支持力垂直于墙壁向右,从O画出到支持力F1的垂线即动力臂l1,如图所示:
【点评】本题考查最小力和力臂的画法,属于基础题。
15.(2025 辽宁)如图甲是一台石材运输车,提起石材时,钢杆AB可看成一个杠杆。它能通过移动套管在AB上的位置来调节支点,其简化图如图乙所示,F1是作用在A点的动力。
(1)使用杠杆提起一石材,从图乙杠杆上已标明的两点中选择一点作为支点,使F1最小,在对应的括号内标明O,并作出对应的动力臂l1;
(2)在图乙中画出绳子对石材的拉力F。
【分析】(1)根据杠杆的平衡条件,阻力一定时,阻力臂越小,动力臂越长,动力越小;
(2)从支点到力的作用线的垂直距离叫做力臂。
【解答】解:(1)使用杠杆提起一石材,当动力较小时,杠杆要逆时针转动,此时绕着转动的是套管左侧的端点,根据杠杆的平衡条件,阻力一定时,阻力臂越小,动力臂越长,动力越小,在左侧括号内标明O,从O作出动力的垂线,即动力臂l1;
(2)绳子对石材的拉力F作用在石材上,方向竖直向上,如图所示:
【点评】本题考查最小力时支点的确定和力臂的画法,属于基础题。
16.(2025 达州)某船上装有平衡警示电路,其中S为重力开关,金属片M可绕O点自由转动。
当船水平时,M在a、b中间;当船左倾到一定程度时,绿灯亮、电铃响;当船右倾到一定程度时,红灯亮、电铃响。请完成电路图。
【分析】串联的各电路元件相互影响,不能独立工作,并联的各电路元件互不影响,能独立工作;根据题意判断各电路元件的连接方式,然后连接电路图。
【解答】解:当船左倾到一定程度时,绿灯亮、电铃响,开关接a,绿灯与电铃串联接入电路;
当船右倾到一定程度时,红灯亮、电铃响,开关接b,红灯与电铃串联接入电路;
由题意可知,红灯与绿灯互不影响,能独立工作,它们是并联的,
不论开关接a还是接b,电铃都接入电路,电铃串联在干路中,电路图如图所示:

【点评】本题考查了设计电路的能力,注意并联电路中各用电器互不影响,而串联电路中各元件相互影响。
17.(2025 湖北)如图甲所示是某景区巨石奇观,图乙是其简化图,O点为上方巨石的重心。请在图乙中画出上方巨石受到支持力的示意图。
【分析】先分析上方巨石受到支持力的方向和作用点,再按力的示意图的要求作图即可。
【解答】解:上方巨石受到支持力施力物体是下方巨石,受力物体是上方巨石,因此作用点在上方巨石上,可以画在其重心上,方向竖直向上,如图所示:
【点评】作力的示意图,要用一条带箭头的线段表示力,线段的长度表示力的大小,箭头表示力的方向,起点或终点表示力的作用点。本题关键是正确分析力的方向。
18.(2025 邵阳)如图为一种电磁仪表的部分装置,闭合开关后,磁铁N极向上转动(如箭头所示)。请在括号中标出电池的“+”“﹣”极。
【分析】根据磁铁N极的转向,利用根据磁极间的相互作用规律来判断通电螺线管的磁极;利用右手螺旋定则判断电池的正负极。
【解答】解:
闭合开关后,磁铁N极向上转动,根据同名磁极相互排斥可知,通电螺线管上端为N极、下端为S极;
根据安培定则,右手握住螺线管,大拇指指向N极,四指弯曲且与螺线管中电流方向一致,则电流从螺线管下端流入,故电源左端为正极,右端为负极。如图所示:
【点评】本题考查了磁极间的相互作用规律、右手螺旋定则的使用,难度不大,属于基础知识。
19.(2025 山西)如图甲所示,清明假期,亮亮同学回到老家,看到工程队正施工埋电线杆,进行电网改造。亮亮发现他们挖的坑形很特别,如图乙所示。工程师告诉亮亮这种坑不仅省力,还能缩短移动的距离。要把图乙中的电线杆竖立到坑内,请你画出作用在杆上A点最小力的示意图。
【分析】已知杠杆的支点和动力F,而动力臂是支点到动力的作用线的距离,因画出作用在刀柄上A点的最小动力F,所以力臂最长就最省力。
【解答】解:O点为支点,F作用在A点,方向竖直向上时,力臂最长,则作用力F最小,然后过支点O作力F作用线的垂线段,标出力臂的符号,作图如下:
【点评】本题考查了力臂的画法。画力臂时关键是要画出支点到力的作用线的距离。
20.(2025 丹东)《西游记》中的孙悟空形象深受人们喜爱。如图甲所示,孙悟空肩上的金箍棒可看做杠杆,其简图如图乙。图中,O为支点,O'为金箍棒重心位置,A为动力F的作用点。请在图中画出:
(1)金箍棒所受重力的示意图;
(2)作用在A点的最小动力F的示意图及其力臂l。
【分析】(1)重力的方向竖直向下,其作用点在重心O′位置,据此作出重力的示意图;
(2)若使力最小,则力臂最大,据此解答。
【解答】解:(1)金箍棒的重心在O′点,重力的方向总是竖直向下,重力的示意图如图所示;
(2)以O点为支点,在A处用力最小,则其力臂最大,最大值为OA,则最小力F的方向及其力臂如图:
【点评】本题考查重力的示意图的画法、杠杆最小力的判断等,掌握力和力臂的画法是解答本题的关键。
21.(2025 辽宁)图甲是一款瓶起子。起瓶盖时,瓶身相当于一个绕O点转动的杠杆。图乙是其简化示意图。请在图乙中画出:
(1)瓶盖上B点受到的阻力F2的大致方向;
(2)作用在A点的最小动力F1及其力臂l1。
【分析】(1)阻力是阻碍杠杆转动的力;根据图中瓶起子受力情况画出阻力的大致方向;
(2)力臂的概念:力臂是指从支点到力的作用线的距离。
杠杆平衡条件:动力×动力臂=阻力×阻力臂(F1 L1=F2 L2),在阻力跟阻力臂的乘积一定时,动力臂越长,动力越小。
【解答】解:
(1)起瓶盖时,瓶身相当于一个绕O点转动的杠杆,支点在O点,阻力作用点在B点,方向向左上方;
(2)由杠杆平衡条件F1 L1=F2 L2可知,在阻力跟阻力臂的乘积一定时,动力臂越长,动力越小;图中支点在O点,因此OA作为动力臂l1最长;动力的方向应该向左下方;从支点O作动力F1作用线的垂线,支点到垂足的距离为动力臂l1;过点A垂直于OA向左下方作出最小动力F1的示意图,如图所示:
【点评】此题考查了杠杆中的力臂的画法和杠杆中的最小力问题。要做出最小的力,关键是确定最长的力臂,即从支点到力的作用点的距离。
22.(2025 黄石)“天宫课堂”在中国空间站精彩开讲并向全球直播,其中的“水球透镜”实验给人们留下了深刻的印象——通过带气泡的水球看到的竟然是一正一反两个像!经过仔细比对加气泡前后的成像现象,同学们推测:如果把凸透镜的中间部分遮住,也应该可以成像。
(1)画出M点的成像光路图;
(2)将图中从N点射出光线的光路图画完整。
【分析】(1)通过焦点的光线经凸透镜折射后将平行于主光轴;平行于主光轴的光线经凸透镜折射后将过焦点。据此由M点引两条入射光线,并做出对应的折射光线,其交点为M的像点,再垂直于主光轴作出MN的像;
(2)从N发出的光线经凸透镜折射后过N的像点。
【解答】解:遮挡住凸透镜中间时,凸透镜仍能成像;
过M点作一条平行于主光轴的光线,光线经凸透镜折射后,其折射光线过右侧焦点,再M点作一条通过凸透镜光心的光线,其传播方向不改变,两条折射光线交于一点即为M的像点M′,最后过M′作主光轴的垂线,交主光轴与点N′,M′N′即为MN的像;
从N发出的光线经凸透镜折射后过N的像点。如图所示:
【点评】本题主要考查透镜光路图的画法,作图的关键是熟练掌握凸透镜的三条特殊光线和凸透镜的成像规律。
