2025年河南省中考物理押题试卷（B卷）（含解析）

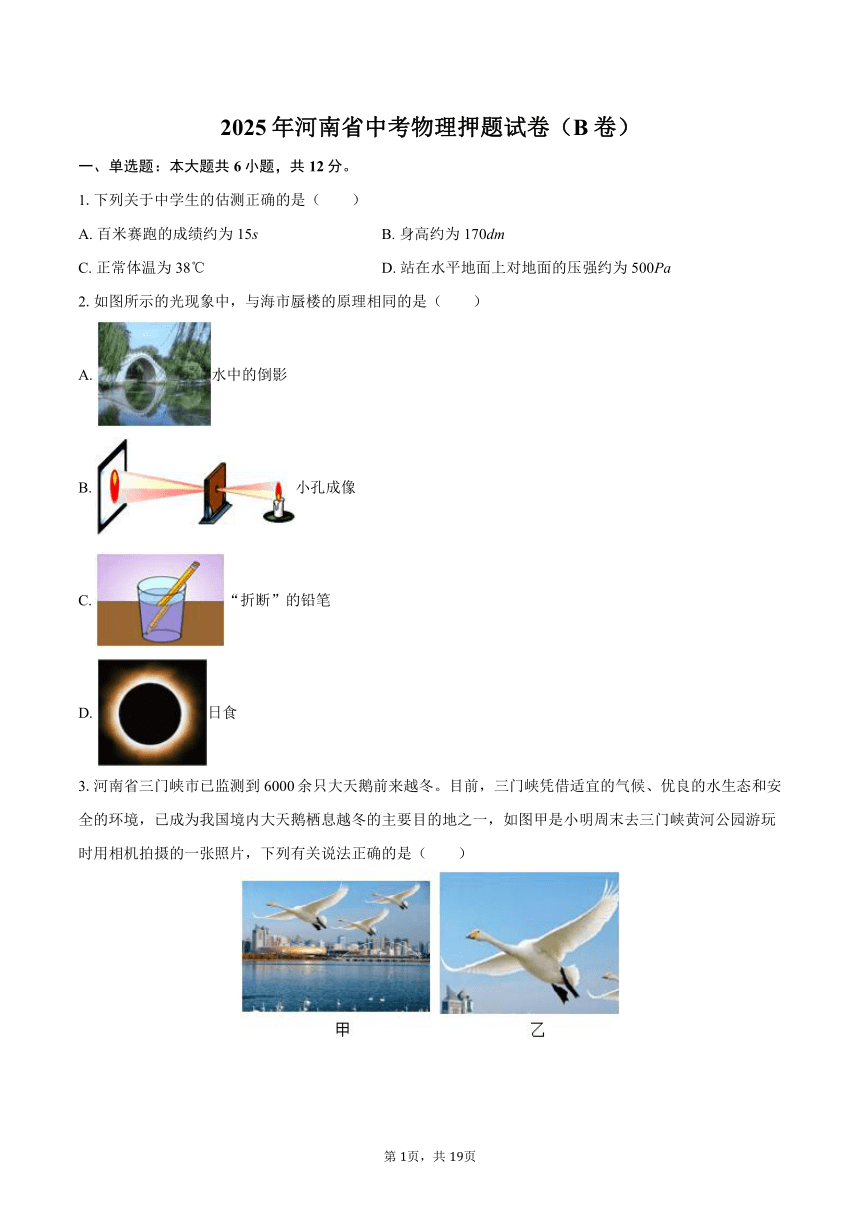

2025年河南省中考物理押题试卷（B卷）
一、单选题：本大题共6小题，共12分。
1.下列关于中学生的估测正确的是（　　）
A. 百米赛跑的成绩约为15s B. 身高约为170dm
C. 正常体温为38℃ D. 站在水平地面上对地面的压强约为500Pa
2.如图所示的光现象中，与海市蜃楼的原理相同的是（　　）
A. 水中的倒影
B. 小孔成像
C. “折断”的铅笔
D. 日食
3.河南省三门峡市已监测到6000余只大天鹅前来越冬。目前，三门峡凭借适宜的气候、优良的水生态和安全的环境，已成为我国境内大天鹅栖息越冬的主要目的地之一，如图甲是小明周末去三门峡黄河公园游玩时用相机拍摄的一张照片，下列有关说法正确的是（　　）

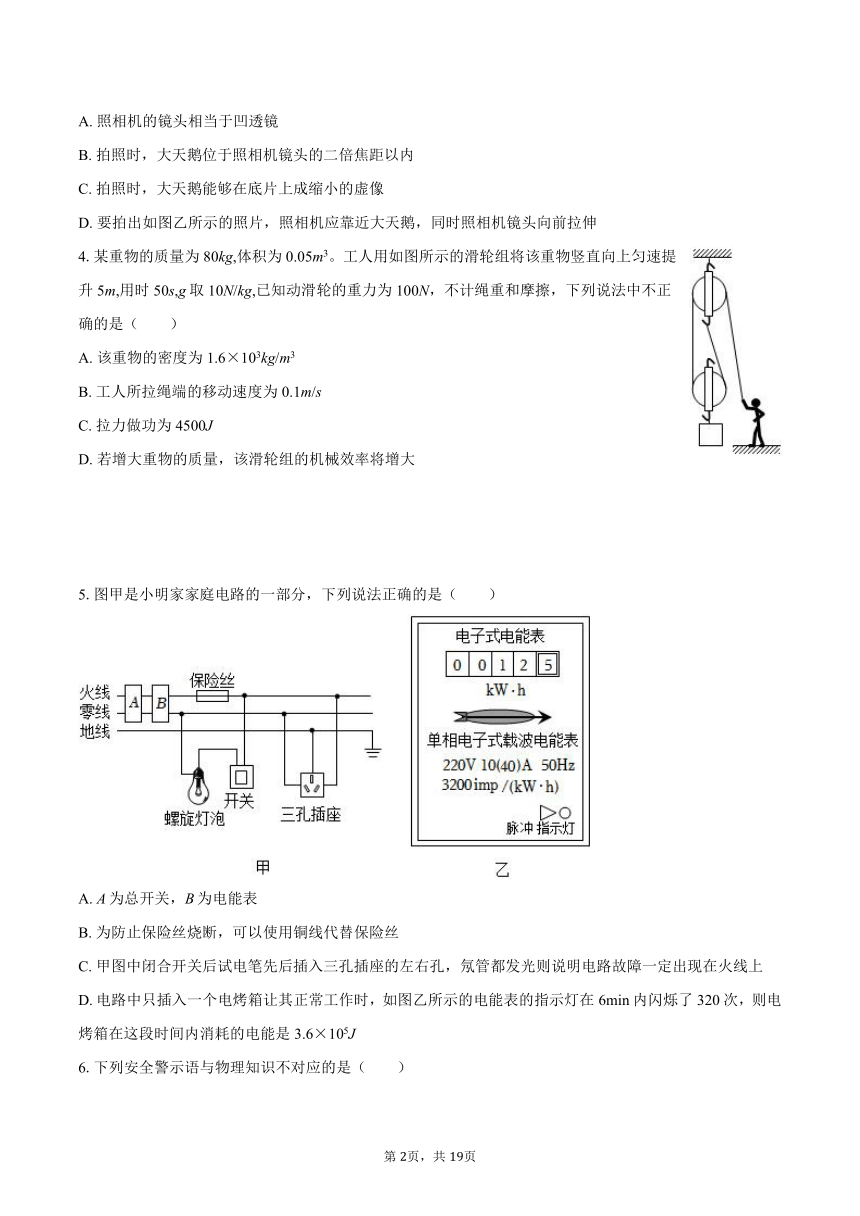

A. 照相机的镜头相当于凹透镜
B. 拍照时，大天鹅位于照相机镜头的二倍焦距以内
C. 拍照时，大天鹅能够在底片上成缩小的虚像
D. 要拍出如图乙所示的照片，照相机应靠近大天鹅，同时照相机镜头向前拉伸
4.某重物的质量为80kg,体积为0.05m3。工人用如图所示的滑轮组将该重物竖直向上匀速提升5m,用时50s,g取10N/kg,已知动滑轮的重力为100N，不计绳重和摩擦，下列说法中不正确的是（　　）
A. 该重物的密度为1.6×103kg/m3
B. 工人所拉绳端的移动速度为0.1m/s
C. 拉力做功为4500J
D. 若增大重物的质量，该滑轮组的机械效率将增大
5.图甲是小明家家庭电路的一部分，下列说法正确的是（　　）
A. A为总开关，B为电能表
B. 为防止保险丝烧断，可以使用铜线代替保险丝
C. 甲图中闭合开关后试电笔先后插入三孔插座的左右孔，氖管都发光则说明电路故障一定出现在火线上
D. 电路中只插入一个电烤箱让其正常工作时，如图乙所示的电能表的指示灯在6min内闪烁了320次，则电烤箱在这段时间内消耗的电能是3.6×105J
6.下列安全警示语与物理知识不对应的是（　　）

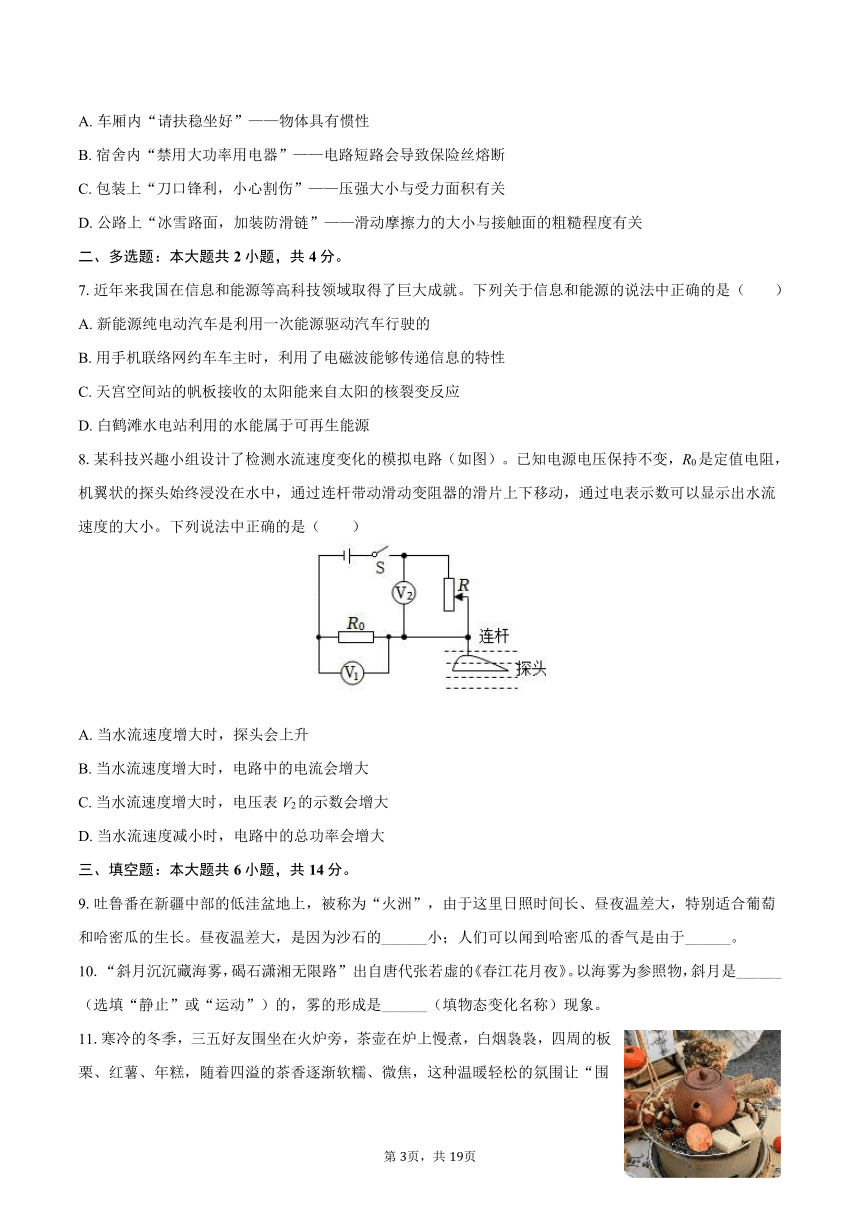

A. 车厢内“请扶稳坐好”——物体具有惯性
B. 宿舍内“禁用大功率用电器”——电路短路会导致保险丝熔断
C. 包装上“刀口锋利，小心割伤”——压强大小与受力面积有关
D. 公路上“冰雪路面，加装防滑链”——滑动摩擦力的大小与接触面的粗糙程度有关
二、多选题：本大题共2小题，共4分。
7.近年来我国在信息和能源等高科技领域取得了巨大成就。下列关于信息和能源的说法中正确的是（　　）
A. 新能源纯电动汽车是利用一次能源驱动汽车行驶的
B. 用手机联络网约车车主时，利用了电磁波能够传递信息的特性
C. 天宫空间站的帆板接收的太阳能来自太阳的核裂变反应
D. 白鹤滩水电站利用的水能属于可再生能源
8.某科技兴趣小组设计了检测水流速度变化的模拟电路（如图）。已知电源电压保持不变，R0是定值电阻，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片上下移动，通过电表示数可以显示出水流速度的大小。下列说法中正确的是（　　）
A. 当水流速度增大时，探头会上升
B. 当水流速度增大时，电路中的电流会增大
C. 当水流速度增大时，电压表V2的示数会增大
D. 当水流速度减小时，电路中的总功率会增大
三、填空题：本大题共6小题，共14分。
9.吐鲁番在新疆中部的低洼盆地上，被称为“火洲”，由于这里日照时间长、昼夜温差大，特别适合葡萄和哈密瓜的生长。昼夜温差大，是因为沙石的______小；人们可以闻到哈密瓜的香气是由于______。
10.“斜月沉沉藏海雾，碣石潇湘无限路”出自唐代张若虚的《春江花月夜》。以海雾为参照物，斜月是______（选填“静止”或“运动”）的，雾的形成是______（填物态变化名称）现象。
11.寒冷的冬季，三五好友围坐在火炉旁，茶壶在炉上慢煮，白烟袅袅，四周的板栗、红薯、年糕，随着四溢的茶香逐渐软糯、微焦，这种温暖轻松的氛围让“围炉煮茶”成为了年轻人的新宠。茶沸腾时壶盖被顶起，此过程和热机的______冲程的原理相同；茶壶的壶盖上有一小孔（如图），这是利用______的作用，使壶中的水容易倒出。

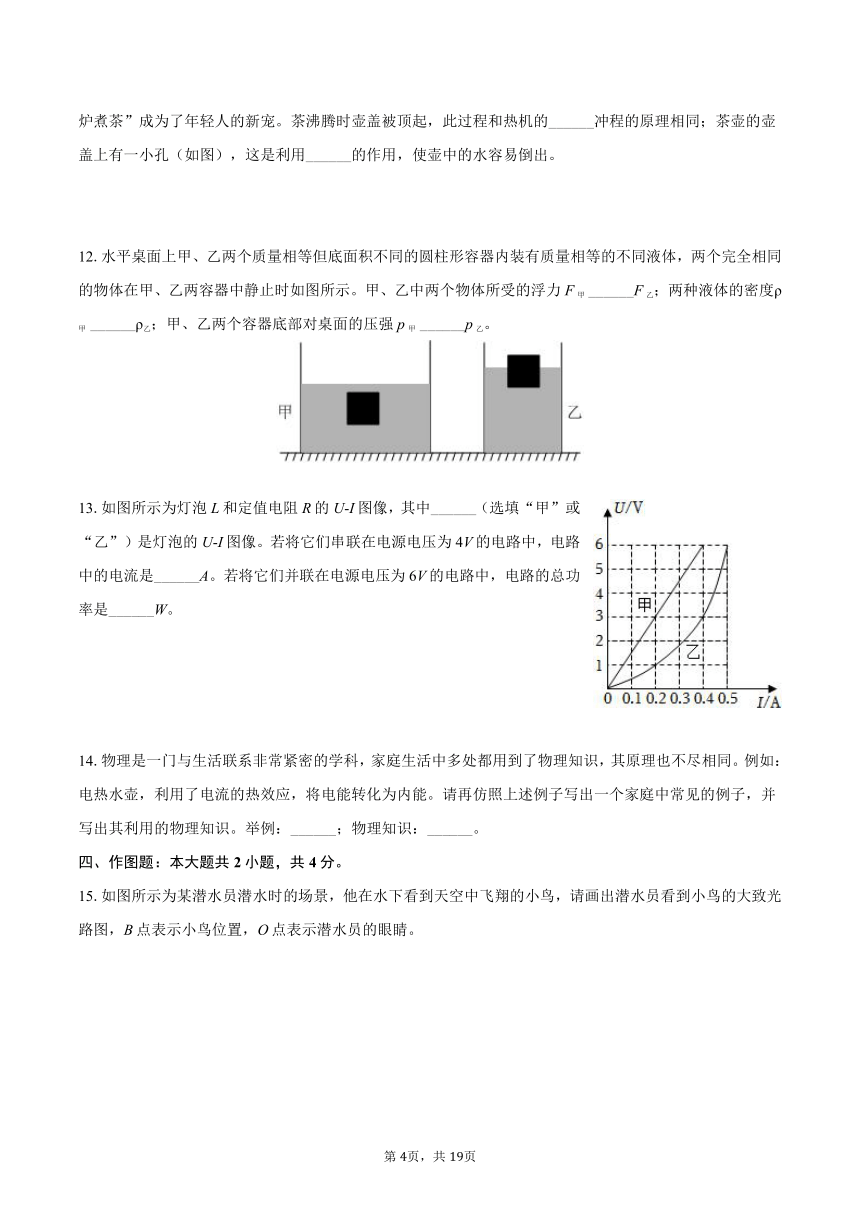

12.水平桌面上甲、乙两个质量相等但底面积不同的圆柱形容器内装有质量相等的不同液体，两个完全相同的物体在甲、乙两容器中静止时如图所示。甲、乙中两个物体所受的浮力F甲 ______F乙；两种液体的密度ρ甲 ______ρ乙；甲、乙两个容器底部对桌面的压强p甲 ______p乙。
13.如图所示为灯泡L和定值电阻R的U-I图像，其中______（选填“甲”或“乙”）是灯泡的U-I图像。若将它们串联在电源电压为4V的电路中，电路中的电流是______A。若将它们并联在电源电压为6V的电路中，电路的总功率是______W。
14.物理是一门与生活联系非常紧密的学科，家庭生活中多处都用到了物理知识，其原理也不尽相同。例如：电热水壶，利用了电流的热效应，将电能转化为内能。请再仿照上述例子写出一个家庭中常见的例子，并写出其利用的物理知识。举例：______；物理知识：______。
四、作图题：本大题共2小题，共4分。

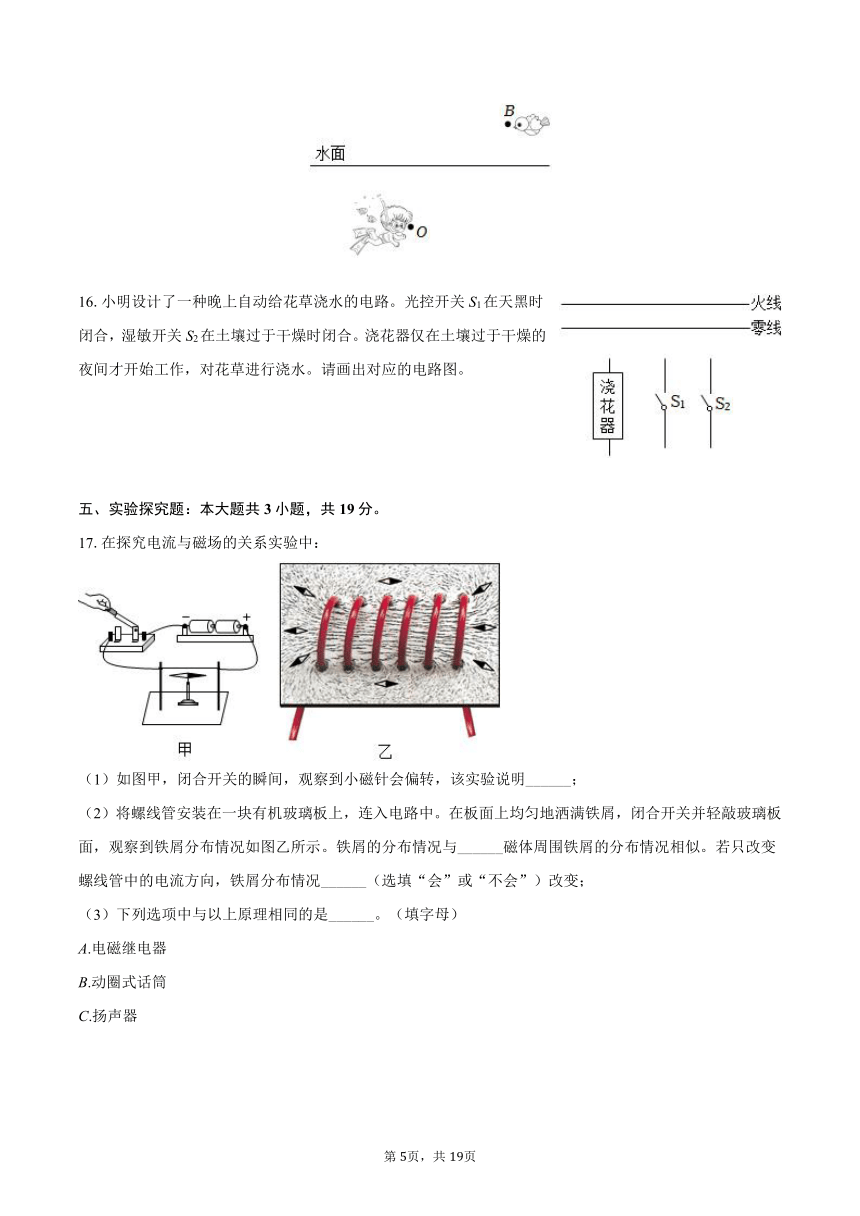

15.如图所示为某潜水员潜水时的场景，他在水下看到天空中飞翔的小鸟，请画出潜水员看到小鸟的大致光路图，B点表示小鸟位置，O点表示潜水员的眼睛。
16.小明设计了一种晚上自动给花草浇水的电路。光控开关S1在天黑时闭合，湿敏开关S2在土壤过于干燥时闭合。浇花器仅在土壤过于干燥的夜间才开始工作，对花草进行浇水。请画出对应的电路图。
五、实验探究题：本大题共3小题，共19分。
17.在探究电流与磁场的关系实验中：
（1）如图甲，闭合开关的瞬间，观察到小磁针会偏转，该实验说明______；
（2）将螺线管安装在一块有机玻璃板上，连入电路中。在板面上均匀地洒满铁屑，闭合开关并轻敲玻璃板面，观察到铁屑分布情况如图乙所示。铁屑的分布情况与______磁体周围铁屑的分布情况相似。若只改变螺线管中的电流方向，铁屑分布情况______（选填“会”或“不会”）改变；
（3）下列选项中与以上原理相同的是______。（填字母）
A.电磁继电器
B.动圈式话筒
C.扬声器
18.小王想测量一下纯牛奶的密度，主要实验步骤如下：
（1）如图甲所示，把天平放在______上，先将______，再调节平衡螺母，使天平横梁在水平位置平衡。
（2）用调节好的天平测量烧杯和牛奶的总质量为104g。
（3）将烧杯中的部分牛奶倒入量筒中，如图乙所示，量筒中牛奶的体积为______cm3。
（4）用天平测烧杯和杯内剩余牛奶的总质量，如图丙所示，计算出牛奶的密度为______kg/m3。
（5）某同学利用一个弹簧测力计、一个铝块、细绳、烧杯、适量的水也测量出了牛奶的密度，具体步骤如下：
①用弹簧测力计测量出铝块的重力G；
②用弹簧测力计拉着铝块，使铝块浸没在水中，记下此时弹簧测力计的示数F1；
③______，记下此时弹簧测力计的示数F2；
④计算得出牛奶的密度为______（用G、F1、F2、ρ水表示）。
19.小宁用如图甲所示电路探究小灯泡的电阻，已知小灯泡的额定电压为2.5V。
（1）请用笔画线代替导线，在图甲中将实物电路连接完整，要求滑动变阻器滑片向右移动，小灯泡变暗；
（2）小宁连接好最后一根导线后，闭合开关，小灯泡发出很亮的光，他操作不合理的地方是______；
（3）排除问题以后，闭合开关，调节滑动变阻器的滑片使电压表示数为2.2V，记下对应电流表的示数；向______调节滑动变阻器滑片P，使电压表示数为2.5V，此时电流表示数如图乙所示，为______A；再调节滑动变阻器滑片，使电压表示数为2.8V，记下电流表示数，填入下表；
实验次数 1 2 3
电压/V 2.2 2.5 2.8
电流/A 0.22 0.26
电阻/Ω 10.0 10.8
（4）分析表格中实验数据，得出小灯泡正常发光时的电阻为______Ω（结果保留一位小数）。三次计算电阻结果______（选填“能”或“不能”）求平均值；
（5）另外一名同学在没有电流表的情况下，利用图丙所示的电路也测出了额定电压是U0的小灯泡正常发光时的电阻，已知电源电压为U，定值电阻为R0，请完成以下步骤：
①按图丙所示电路图连接好电路，闭合开关S1、S2，断开开关S3，调节滑动变阻器的滑片使电压表示数为______；
②保持滑动变阻器滑片位置不变，闭合开关S1、S3，断开开关S2，记下此时电压表示数为U1；
③小灯泡正常发光时的电阻为RL= ______。（用U、U0、U1、R0表示）
六、计算题：本大题共2小题，共17分。
20.周末小明父母驾驶自家电动汽车外出游玩，已知汽车质量为1500kg,静止在水平地面时，每个轮胎与地面的接触面积为50cm2，汽车在某段水平路上匀速直线行驶3600m,用时5min,已知汽车在该路段的牵引力为800N，g取10N/kg。
（1）求汽车静止在水平地面上时对地面的压强。
（2）求汽车牵引力的功率。
（3）与普通燃油汽车相比，电动汽车的优点有哪些？
21.一种电热水龙头俗称“小厨宝”，通常安装在厨房里以便提供热水。如图所示是它的实物图和内部电路图。旋转手柄可使扇形开关接触两个相邻触点，从而控制水龙头流出的水为冷水、温水或热水。已知R1、R2是电热丝，其中R2的阻值是44Ω；温水挡的电功率是880W。
（1）当S旋转到位置2时，水龙头流出的是______（选填“冷”“温”或“热”）水；
（2）电热丝R1的阻值是多少；
（3）当S旋转到热水挡时，该电热水龙头的电功率是多少；
（4）“小厨宝”需要用三脚插头，原因是什么。
1.【答案】
【解析】解：A．男子百米世界纪录略小于10s,中学生百米赛跑的成绩在15s左右，故A正确；
B．成年人的身高在170cm左右，中学生的身高接近成年人，在170cm=17dm左右，故B错误；
C．正常情况下，人的体温在37℃左右，变化幅度很小，故C错误；
D．中学生双脚站立时与水平地面的接触面积在0.05m2左右，体重在G=500N左右，双脚对水平地面的压强在
，故D错误。
故选：A。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
2.【答案】
【解析】解：海市蜃楼是由光的折射形成的；
A、水中倒影属于平面镜成像，是由光的反射形成的，故A错误；
B、小孔成像的原理是光的直线传播，故B错误；
C、折断的铅笔是由光的折射形成的，故C正确；
D、日食是由光的直线传播形成的，故D错误。
故选：C。
（1）光线在同种不均匀介质中传播或者从一种介质斜射入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼等都是光的折射形成的；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
（3）光在同一均匀介质中沿直线传播，光沿直线传播的例子有：小孔成像、影子的形成、日食和月食现象等。
本题考查了光的直线传播、光的反射和折射，属于基础知识。
3.【答案】
【解析】解：ABC、照相机的镜头相当于凸透镜，当物距大于二倍焦距时，成倒立、缩小的实像，故照相时，大天鹅应在镜头二倍焦距之外，故ABC错误；
D、乙图比甲图大天鹅的像大，物距变小，像距变大，所以照相机要靠近大天鹅，同时照相机镜头向前拉伸，故D正确。
故选：D。
凸透镜成像时，u＞2f,成倒立、缩小的实像，应用于照相机和摄像头。凸透镜成实像时，物距变大，像距变小，像变小；若物距变小，像距变大，像变大。
用能调焦的照相机拍摄时，镜头焦距不变时，通过改变物距可以改变像的大小；在物距不变时，通过调焦也可以改变像的大小
4.【答案】
【解析】解：A．质量为80kg,体积为0.05m3的重物的密度
；故A正确，不符合题意；
B．如图与动滑轮相连承担物重的绳子的股数n=2，绳子下拉的距离s=nh=2×5m=10m；
工人所拉绳端的移动速度，故B错误，符合题意；
C．不计绳重和摩擦，拉力；
拉力做功W=Fs=450N×10m=4500J，故C正确，不符合题意；
D．若增大重物的质量，则有用功增大，而额外功不变，所以有用功在总功中所占的比例增大，根据η=知，机械效率增大，故D正确，不符合题意。
故选：B。
（1）根据密度公式计算密度大小；
（2）如图承担物重的绳子的股数n=2，绳子下拉的距离s=nh,根据速度公式计算；
（3）不计绳重和摩擦，拉力；根据W=Fs计算拉力做功；
（4）若增大重物的质量，则有用功增大，而额外功不变，所以有用功在总功中所占的比例增大，据此分析。
本题考查密度、功和机械效率的分析，属于中档题。
5.【答案】
【解析】解：A．电能表安装在总开关之前，故A为电能表，B为总开关。故A错误；
B．保险丝是用电阻较大，熔点较低的材料制成的，可在电路电流过大，温度升高时熔断，切断电路；而铜线的熔点高，电路出现电流过大的故障时不易熔断，因此不能用铜线代替，故B错误；
C．把测电笔分别插入三孔插座的左、右插孔，氖管均能发光，说明火线有电，而零线断路，故C错误；
D．图乙中，3200imp/（kW h）表示每消耗1kW h电能，电能表闪烁3200次，电路中只插入一个电烤箱让其正常工作时，如图乙所示的电能表的指示灯在6min内闪烁了320次，则消耗的电能
，故D正确。
故选：D。
（1）从进户线开始，依次是电能表、空气开关、用户保险、插座、灯泡等元件组成。
（2）不能用铜丝代替保险丝。
（3）三孔插座的正确接法是左零右火上接地。
（4）3200imp/（kW h）表示每消耗1kW h电能，电能表闪烁3200次。根据该参数计算电烤箱消耗的电能。
本题考查的是电能表的作用；知道家庭电路的组成；会根据电能表上的参数计算电能；会利用测电笔判断简单的电路故障。
6.【答案】
【解析】解：A、车厢内警示语“请系好安全带”，是为了防止当紧急刹车时，人由于惯性向前倾而造成伤害，故A正确；
B、宿舍内“禁用大功率用电器”，是因为用电器的总功率过大引起电流过大，会导致熔丝熔断，故B错误；
C、刀口锋利，是在压力一定时，通过减小受力面积来增大压强，容易割伤，说明压强大小与受力面积有关，故C正确；
D、“冰雪路面，加装防滑链”是通过增大接触面的粗糙程度来增大摩擦力，防止打滑，说明滑动摩擦力大小与接触面粗糙程度有关，故D正确。
故选：B。
（1）惯性是物体保持原来运动状态不变的性质，一切物体都有惯性。
（2）熔丝熔断是因为电路中的电流过大，电路中电流过大的原因，一是用电器的总功率过大，二是电路短路；
（3）增大压强的方法：在压力一定时，通过减小受力面积来增大压强；在受力面积一定时，通过增大压力来增大压强；
（4）增大滑动摩擦力的方法：在压力一定时，通过增大接触面的粗糙程度增大摩擦力；在接触面粗糙程度一定时，通过增大压力增大摩擦力。
本题综合考查了惯性、电路中引起电流过大的原因、增大压强的方法、增大摩擦力的方法，属于基础题。
7.【答案】
【解析】解：A、新能源纯电动汽车是利用的是电能来驱动汽车行驶的，电能属于二次能源，故A错误；
B、用手机联络网约车车主时，利用了电磁波能够传递信息的特性，故B正确；
C、天宫空间站的帆板接收的太阳能来自于太阳内部核聚变释放的能量，故C错误；
D、水是能够源源不断的从自然界得到的能源，是可再生能源，故D正确。
故选：BD。
（1）电能是二次能源；
（2）电磁波可以传递信息；
（3）太阳每时每刻都在发生核聚变；
（4）可再生能源：可以从自然界中源源不断地得到的能源．例：水能、风能、太阳能、生物质能、潮汐能；不可再生能源：不可能在短期内从自然界得到补充的能源．例：化石能源（煤炭、石油、天然气）、核能。
此题考查了能量的分类、核聚变、电磁波的应用等，难度不大。
8.【答案】
【解析】解：由电路图可知，定值电阻R0和滑动变阻器串联，电压表V1测R0两端的电压，电压表V2测R两端的电压。
ABC．探头的上表面水的流速大，压强小，下表面水的流速小，压强大，水流对探头会产生向上的压力差，当水流速度增大时，对探头向上的压力差变大，探头会上升，带动滑片向上移动，R接入电路的阻值减小，电路的总电阻减小，根据欧姆定律可知电路中的电流会增大，故AB正确；
根据U=IR可知，R0两端的电压会增大，根据串联电路的电压特点可知，R两端的电压会减小，即电压表V2的示数会减小，故C错误；
D．当水流速度减小时，对探头向上的压力差变小，探头会下降，使得滑片下移，滑动变阻器接入电路中的电阻增大，电路的总电阻增大，根据欧姆定律可知，电路中的电流会减小，根据P=UI可知，电路中的总功率会减小，故D错误。
故选：AB。
由电路图可知，定值电阻R0和滑动变阻器串联，电压表V1测R0两端的电压，电压表V2测R两端的电压。
（1）探头的上表面水的流速大，压强小，下表面水的流速小，压强大，水流对探头会产生向上的压力差，当水流速度增大时，对探头向上的压力差变大，探头会上升，带动滑片向上移动，R接入电路的阻值减小，电路的总电阻减小，根据欧姆定律可知电路中的电流变化，根据欧姆定律可知R0两端的电压变化，根据串联电路的电压规律可知R两端的电压变化，即电压表V2的示数变化；
（2）当水流速度减小时，对探头向上的压力差变小，探头会下降，使得滑片下移，滑动变阻器接入电路中的电阻增大，电路的总电阻增大，根据欧姆定律可知，电路中的电流变化，根据P=UI可知，电路中的总功率变化。
本题考查串联电路特点和欧姆定律、流体压强与流速关系的应用，难度较大。
9.【答案】
【解析】解：吐鲁番地区水少、沙石多，因为砂石的比热容较小，白天，相同质量的水和砂石比较，吸收相同的热量，砂石的温度升高的多；夜晚，放出相同的热量，砂石的温度降低的多，使得该地区昼夜的温差大；
人们可以闻到哈密瓜的香气，这是扩散现象，说明分子不停地做无规则运动。
故答案为：比热容；分子不停地做无规则运动。
根据Q=cmΔt可知，质量相同的不同物质，吸收相同的热量，比热容小的温度改变的多；扩散表明分子不停地做无规则运动。
本题考查了比热容、分子动理论的内容，属于基础题。
10.【答案】
【解析】解：以海雾为参照物，斜月相对于海雾的位置在不断发生变化，因此斜月是运动的；雾是空气中的水蒸气遇冷液化形成的小水珠，属于液化现象。
故答案为：运动；液化。
物体相对于参照物的位置变化了，物体就是运动的；物体相对于参照物的位置不变，物体就是静止的。液化指物质由气态转变成液态。
本题考查运动与静止的相对性及液化现象。
11.【答案】
【解析】解：当水被加热至沸腾时，茶壶内部的气压增大。当气压增大到一定程度时，就会对壶盖产生一个向上的力，将其顶起。这个过程与热机中的做功冲程原理相同。都是将高温高压的燃气转化为机械能。
壶盖上的小孔则让壶内外的气压保持平衡，形成连通器。使壶中的水容易倒出，这是利用大气压的作用。
故答案为：做功；大气压。
（1）热机的做功冲程内能转化为机械能。
（2）壶盖上的小孔是利用大气压，便于将水倒出来。
本题考查的是热机中的能量转化过程；知道大气压的应用。
12.【答案】
【解析】解：
（1）根据图示可知，物体在甲中处于悬浮状态，受到的浮力等于自身的重力，液体的密度等于物体的密度；在乙中处于漂浮状态，受到的浮力等于自身的重力，液体的密度大于物体的密度，所以物体在甲、乙中受到的浮力相同：F甲=F乙；乙容器中液体的密度大于甲容器中液体的密度：ρ甲＜ρ乙；
（2）容器的质量相同，重力相同，液体的重力、物体的重力相同，所以甲、乙两个装置的总重力是相同的，对水平面的压力相同，乙的受力面积小，根据p=可知，乙容器对水平桌面的压强大：p甲＜p乙。
故答案为：=；＜；＜。
（1）根据物体的浮沉条件分析物体受到的浮力的大小关系、液体密度的大小关系；
（2）水平面上的物体对水平面的压力等于自身的重力，根据p=分析容器对水平桌面的压强的大小关系。
本题考查了物体浮沉条件的应用、压强公式的应用，一定要掌握物体浮沉情况与密度的关系，同时要搞清不同状态下（漂浮、悬浮）物体所受重力与浮力的大小关系。
13.【答案】
【解析】解：定值电阻的阻值不变，由欧姆定律可知，定值电阻的U-I图像是一条倾斜的直线，因此图中甲是定值电阻的U-I图像，则乙是灯泡的U-I图像。
串联电路中电流处处相等，各个用电器两端的电压之和等于电源电压；若将它们串联接在4V的电源上，由图可知，当电路中的电流为0.2A时，小灯泡L两端的电压为1V，定值电阻R两端的电压为3V，两者的电压之和为4V，正好和题干中的电源电压相等，符合条件，因此电路中的电流为0.2A。
将L和R并联在电源电压为6V的电路中，由并联电路中各支路电压等于电源电压可知，L和R两端电压都为6V，并联电路中，干路电流等于各支路电流之和，由图可得
I=IL+IR=0.5A+0.4A=0.9A，
因此电路的总功率为
P=UI=6V×0.9A=5.4W。
故答案为：乙；0.2；5.4。
（1）定值电阻的阻值不变，由欧姆定律可知，定值电阻的U-I图像是一条倾斜的直线，因此图中甲是定值电阻的U-I图像，则乙是灯泡的U-I图像；
（2）若将其串联在电源电压为4V的电路中，根据串联电路规律可知，通过小灯泡和定值电阻的电流相同，且小灯泡和定值电阻两端电压之和等于电源电压，由图可知此时灯泡和定值电阻两端的电压和电路中的电流；
（3）若将L和R并联在电源电压为6V的电路中，根据并联电路规律可知，小灯泡和定值电阻两端电压相同且等于电源电压，通过小灯泡和定值电阻的电流之和等于干路电流，由图可知，当电源电压为6V时，通过灯泡的电流和通过定值电阻的电流，进一步计算此时的干路电流，利用P=UI求得电功率。
本题考查串联电路特点、并联电路特点、电功率计算公式的灵活运用，正确读取图中信息是解题的关键。
14.【答案】
【解析】解：电风扇是利用通电线圈在磁场中受力转动工作的。
故答案为：电风扇；通电线圈在磁场中受力转动。
结合用电器的原理分析解答。
此题考查了物理常识，属于基础知识。
15.【答案】
【解析】根据光在同种均匀介质中沿直线传播的规律作出潜水员观察鱼的光路图；根据光从空气中进入水中时折射角小于入射角的规律和折射光线的延长线过像点，作出潜水员观察鸟的光路图。
本题考查光的直线传播和光的折射作图，关键是确定入射点，利用好折射成像时折射光线的延长线过像点。
16.【答案】
【解析】由题意可知，当土壤过于干燥的夜间，电动机才开始工作，说明两开关不能独立工作即为串联，然后共同控制浇花器的工作，据此进行解答。
本题考查了串并联电路的设计，根据题意得出光控开关和湿敏开关的连接方式是关键。
17.【答案】
【解析】解：（1）如图甲所示实验为奥斯特实验，闭合开关的瞬间，观察到小磁针会偏转，说明通电导体周围存在磁场。
（2）在板面上均匀地洒满铁屑，铁屑在磁场中被磁化为小磁体，轻敲玻璃板面，铁屑在磁场力的作用下有序排列，铁屑的分布情况与条形磁体周围铁屑的分布情况相似，铁屑的作用是显示磁场的分布情况。
若只改变螺线管中的电流方向，通电螺线管极性发生改变，但磁场分布不变，因此铁屑分布情况不会改变。
（3）实验的原理是电流的磁效应。
A．电磁继电器通常用于控制电路，通过将需要控制的电路接到触点上，就可以利用继电器实现电路的通断控制。其原理是电流的磁效应，故A正确；
B．动圈式话筒的工作原理是通过电磁感应将声音信号转换成电信号，从而实现声音的传输和处理。故B不正确；
C．扬声器的工作原理都是将电信号转换为声信号，利用的是通电导体在磁场中受力原理。故C不正确。
故选：A。
故答案为：（1）通电导体周围存在磁场；（2）条形；不会；（3）A。
（1）奥斯特实验说明通电导体周围存在磁场；
（2）（3）通电螺线管的磁场和条形磁体的磁场相似；铁屑的作用是显示磁感线的分布情况。电磁铁磁极与电流方向有关。
本题主要考查的是通电螺线管的磁场；会根据安培定则判断通电螺线管的磁极；知道通电螺线管的磁场方向与电流方向有关。
18.【答案】
【解析】（1）托盘天平的使用，把天平放在水平台面上，先将游码归零，再调节平衡螺母，使天平横梁在水平位置平衡。
（3）量筒分度值为1mL，由图可知量筒读数为40mL，故量筒中牛奶的体积为40cm3。
（4）进行天平读数，砝码60g,游码示数2g,烧杯和杯内剩余牛奶的总质量为62g,故倒入量筒中牛奶质量为
m=104g-62g=42g
量筒中牛奶的体积为40cm3，故牛奶的密度
（5）此处测量了铝块的重力 G，还测量了铝块浸没在水中，记下此时弹簧测力计的示数F，因此很明显是运用称重法测浮力，然后借用阿基米德原理来求液体密度的，故需要用弹簧测力计拉着铝块，使铝块浸没在牛奶中；铝块在水中所受浮力
F浮=G-F1
铝块排开水的体积等于铝块的体积
铝块在牛奶中所受浮力
F浮'=G-F2
牛奶的密度
故答案为：（1）水平台面；游码归零；（3）40；（4）1.05×103；（5）用弹簧测力计拉着铝块，使铝块浸没在牛奶中； 。
（1）托盘天平使用前要调节平衡：把天平放在水平台面上，先将游码归零，再调节平衡螺母，使天平横梁在水平位置平衡。
（3）确定量筒分度值为1mL，由图可知量筒读数。
（4）砝码60g,游码示数2g,得出烧杯和杯内剩余牛奶的总质量，从而得出倒入量筒中牛奶质量；得出量筒中牛奶的，根据密度公式得出牛奶的密度；
（5）将铝块分别浸没在水中和牛奶中，分别记下测力计示数，根据称得法得出浸没在水中和牛奶中所受浮力，因排开液体的体积不变，结合阿基米原理得出牛奶的密度。
本题考查测量液体的密度常规方法及根据阿基米德原理测量密度的特殊方法。
19.【答案】
【解析】解：（1）由于小灯泡的额定电压为2.5V，且电源为两节干电池，所以电压表选择小量程并联在小灯泡两端；滑动变阻器滑片向右移动，小灯泡变暗，电路中的电流变小，根据欧姆定律可知，电路的总电阻变大，因此变阻器的A接线柱连入电路中，如图所示：
；
（2）小宁连接好最后一根导线后，闭合开关，小灯泡发出很亮的光，说明通过小灯泡的电流很大，根据欧姆定律可知，此时电路的总电阻很小，说明变阻器连入电路的电阻很小，因此他操作不合理的地方是没有将滑动变阻器的滑片移到阻值最大处；
（3）排除问题以后，闭合开关，调节滑动变阻器的滑片使电压表示数为2.2V，此时小灯泡的两端电压没有达到灯泡的额定电压，因此需增大小灯泡的两端电压，根据串联电路的电压特点可知，需减小变阻器的两端电压，根据串联分压原理可知，需减小变阻器连入电路的电阻，因此向左调节滑动变阻器滑片P，使电压表示数为2.5V；电流表选择小量程连入电路中，分度值为0.02A，如图乙所示，示数为0.24A；
（4）结合数据和欧姆定律可得，小灯泡正常发光时的电阻为；
由于灯泡的灯丝电阻随温度的变化而变化，因此三次计算电阻结果不能求平均值；
（5）①按图丙所示电路图连接好电路，闭合开关S1、S2，断开开关S3，此时灯泡和两电阻串联，电压表测的是两电阻的两端电压，此时应调节滑动变阻器的滑片，使得小灯泡正常发光，故使电压表示数为U-U0；
②保持滑动变阻器滑片位置不变，闭合开关S1、S3，断开开关S2，此时灯泡和两电阻串联，电压表测的是变阻器的两端电压，记下此时电压表示数为U1；
③当闭合开关S1、S3，断开开关S2时，由以上分析可得，定值电阻的两端电压为U定=U-U0-U1；
根据串联电路特点和欧姆定律可得，此时的电路电流为
小灯泡正常发光时的电阻为。
故答案为：（1）；（2）没有将滑动变阻器的滑片移到阻值最大处；（3）左；0.24；（4）10.4；不能；
（5）U-U0； 。
（1）滑动变阻器滑片向右移动，小灯泡变暗，说明电阻变大，由此判断所选接线柱；
（2）为保护电路，闭合开关前，滑动变阻器滑片要移至阻值最大处；
（3）根据串联电路分压规律分析；电流表读数认清量程和分度值；
（4）根据欧姆定律变形公式即可求电阻；灯丝电阻随温度升高而增大；
（5）找到灯正常发光时的电压和电流即可求电阻。
本题考查了连接电路图、电路的调节、电流表读数、求灯泡电阻、特殊方法测电阻等问题，设计知识点多，综合性较强。
20.【答案】
【解析】（1）利用G=mg求汽车的重力，汽车静止在水平地面上对水平地面的压力等于自身重力，受力面积等于四个轮胎与地面的接触面积之和，利用p=求汽车对水平地面的压强；
（2）由W=Fs得到牵引力做的功，根据P=得到汽车在该路段路上匀速直线行驶的功率；
（3）与传统的燃油汽车相比，电动汽车污染小，能源利用率高。
本题考查了对压强的计算，对功和功率的计算，对新能源车的认识等，有一定综合性。
21.【答案】
【解析】解：
（1）当S旋到位置0、1时，处于开路，放出的是冷水；当S旋到位置1、2时，只有电阻R1接入电路，电路电阻最大，由P=可知，此时功率最小，可见此时放出的是温水；当开关处于位2、3时，电阻R1和R2并联接入电路，电路电阻最变小，由P=可知，此时功率最大，所以此时放出的是热水；
（2）已知温水功率P温水=880W，由P=可得：
电热丝R1的阻值：；
（3）当S旋转到热水挡时，电阻R1和R2并联，电热丝R1的功率：，
该电热水龙头热水挡的电功率：P热=P温+P2=880W+1100=1980W；
（4）为防止电路漏电使小厨宝的金属外壳带电，发生触电事故，所以用电器外壳必须与三脚插头中间的脚相连。
故答案为：（1）温；
（2）电热丝R1的阻值是55Ω；
（3）当S旋转到热水挡时，该电热水龙头的电功率是1980W；
（4）“小厨宝”需要用三脚插头，原因是为防止电路漏电使小厨宝的金属外壳带电，发生触电事故。
（1）根据开关位置的改变，判断出电路的连接情况，然后根据电功率公式判断功率的大小，由此可知热水或温水的挡位；
（2）知道温水功率，利用电功率公式求R1的阻值；
（3）当开关处于位置3时，电阻R1和R2并联，由P=可知电热丝R1的功率，然后即可求出加热功率；
（4）防止电路漏电使小厨宝的金属外壳带电，发生触电事故。
此题是一道电热综合题，考查了电功率、欧姆定律、电路的分析推断状，知识点较多，综合性很强。
