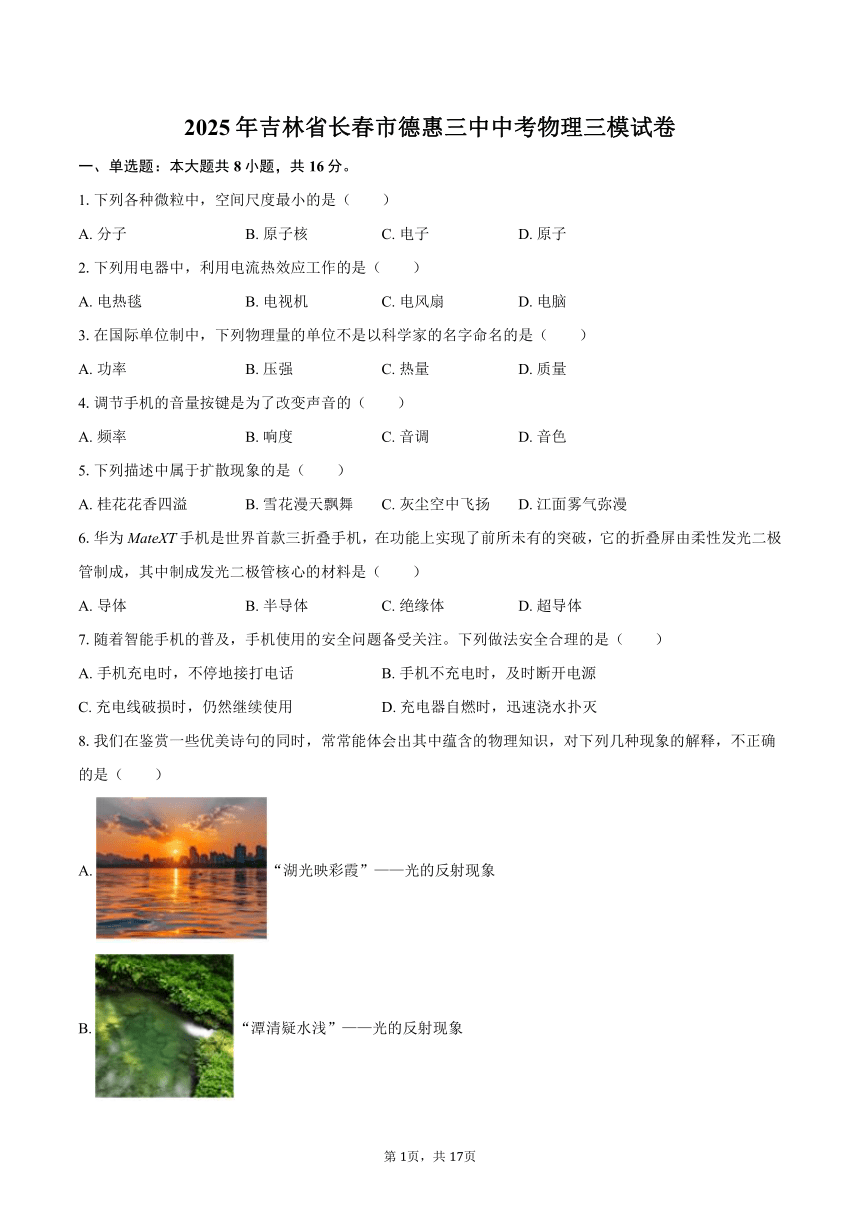

2025年吉林省长春市德惠三中中考物理三模试卷
一、单选题：本大题共8小题，共16分。
1.下列各种微粒中，空间尺度最小的是（　　）
A. 分子 B. 原子核 C. 电子 D. 原子
2.下列用电器中，利用电流热效应工作的是（　　）
A. 电热毯 B. 电视机 C. 电风扇 D. 电脑
3.在国际单位制中，下列物理量的单位不是以科学家的名字命名的是（　　）
A. 功率 B. 压强 C. 热量 D. 质量
4.调节手机的音量按键是为了改变声音的（　　）
A. 频率 B. 响度 C. 音调 D. 音色
5.下列描述中属于扩散现象的是（　　）
A. 桂花花香四溢 B. 雪花漫天飘舞 C. 灰尘空中飞扬 D. 江面雾气弥漫
6.华为MateXT手机是世界首款三折叠手机，在功能上实现了前所未有的突破，它的折叠屏由柔性发光二极管制成，其中制成发光二极管核心的材料是（　　）
A. 导体 B. 半导体 C. 绝缘体 D. 超导体
7.随着智能手机的普及，手机使用的安全问题备受关注。下列做法安全合理的是（　　）
A. 手机充电时，不停地接打电话 B. 手机不充电时，及时断开电源
C. 充电线破损时，仍然继续使用 D. 充电器自燃时，迅速浇水扑灭
8.我们在鉴赏一些优美诗句的同时，常常能体会出其中蕴含的物理知识，对下列几种现象的解释，不正确的是（　　）
A. “湖光映彩霞”——光的反射现象
B. “潭清疑水浅”——光的反射现象
C. “风吹草低见牛羊”——光的直线传播
D. “水晶帘动微风起”——力可以改变物体的运动状态
二、多选题：本大题共2小题，共4分。
9.如图所示的电路，电源电压不变，R是一个巨磁电阻，其电阻在磁场中会急剧减小，且磁场越强电阻越小。闭合开关S1、S2，当滑动变阻器的滑片P向左移动时，下列判断正确的是（　　）
A. R的阻值变大 B. A端为电磁铁的N极 C. 灯L变亮 D. 电磁铁的磁性减弱
10.如图所示为《墨经》中记载的古代提升重物的工具——“车梯”，“车梯”工作时相当于滑轮组，①结构的总质量为10kg。假设利用此“车梯”匀速提升重1000N的物体上升3m,下列说法正确的是（g取10N/kg）（　　）
A. 图中①结构相当于滑轮组中的动滑轮
B. 提升物体时绳子的拉力为250N
C. 增加被提升物体的质量，“车梯”的机械效率变大
D. 提升物体上升3m,绳子自由端移动的距离为12m
三、填空题：本大题共3小题，共14分。
11.近年来，我国在科研领域取得了重大成果，如“天问一号”“中国天眼”等，增强了我国的综合国力。
（1）我国“天问一号”火星探测器由“长征五号遥四”运载火箭搭载发射升空（如图1所示），“长征五号遥四”运载火箭主要是用液态氢做燃料，是因为它的______大；火箭在加速上升的过程中机械能______（不考虑燃料消耗）。
（2）我国自主研发的世界上最大口径的射电望远镜——“天眼”（如图2所示），它是一面凹面镜，对光有______（选填“会聚”或“发散”）作用，能接收来自宇宙的______波，能发现距离地球约1.6万光年的新脉冲星，“光年”是______（填物理量的名称）的单位。射电望远镜消耗的电能属于______次能源。
12.2024年6月10日上午，吉林省第二届龙舟邀请赛在长春市举行。
（1）运动员依次进入龙舟的过程中，龙舟受到的浮力变化情况是______。
（2）运动员用船桨向后划水，龙舟向前行进，这说明物体间力的作用是______的，使龙舟整体前进的力的施力物体是______。
（3）停止划水、龙舟还能继续向前运动，这是因为龙舟具有______。
13.“粘”字可以用来表述一些物理现象。
（1）寒冬，小狗用舌头舔地上铁质井盖，舌头会被“粘”住，是因为水______（填物态变化名称）的缘故。
（2）干燥的天气，穿在身上的化纤衣服易“粘”毛绒，是因为衣服带了______的缘故。
（3）用胶水可以将两张纸“粘”在一起，这是因为分子间存在______力。
（4）吸盘式挂钩在______的作用下“粘”在光滑的瓷砖表面上。
四、实验探究题：本大题共6小题，共29分。
14.小红进入光学实验室先后探究了以下光学实验：
（1）“探究光的反射规律”时，小红发现能前后折转的纸板（如图甲所示）不仅能呈现光路，还能探究反射光线、入射光线和法线是否在______。
（2）请在图甲中画出入射光线的反射光线，并标出反射角的大小（已知入射光线与平面镜的夹角为40°）。
（3）“探究平面镜成像的特点”时，小红在找准像的位置后，画出了A、B、C三点做标记（如图乙所示），她应分别测出______两点到平面镜的距离作为物距和像距，并加以比较；若玻璃板的上端向左倾斜，蜡烛通过平面镜所成像的大小______。
（4）“探究凸透镜成像的规律”时，蜡烛在光屏上成清晰的像（如图丙所示，像未画出），请列举一个该成像规律在生活中的应用：______。

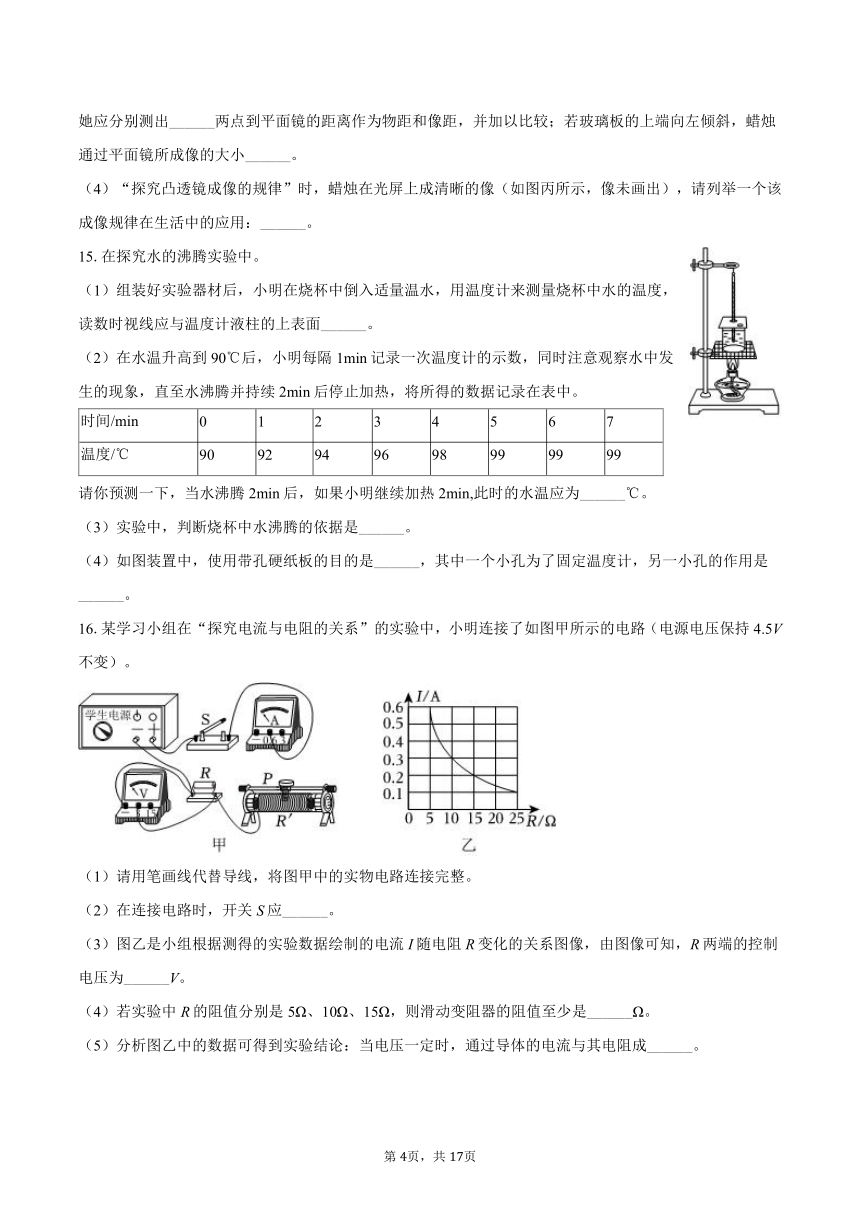

15.在探究水的沸腾实验中。
（1）组装好实验器材后，小明在烧杯中倒入适量温水，用温度计来测量烧杯中水的温度，读数时视线应与温度计液柱的上表面______。
（2）在水温升高到90℃后，小明每隔1min记录一次温度计的示数，同时注意观察水中发生的现象，直至水沸腾并持续2min后停止加热，将所得的数据记录在表中。
时间/min 0 1 2 3 4 5 6 7
温度/℃ 90 92 94 96 98 99 99 99
请你预测一下，当水沸腾2min后，如果小明继续加热2min,此时的水温应为______℃。
（3）实验中，判断烧杯中水沸腾的依据是______。
（4）如图装置中，使用带孔硬纸板的目的是______，其中一个小孔为了固定温度计，另一小孔的作用是______。
16.某学习小组在“探究电流与电阻的关系”的实验中，小明连接了如图甲所示的电路（电源电压保持4.5V不变）。
（1）请用笔画线代替导线，将图甲中的实物电路连接完整。
（2）在连接电路时，开关S应______。
（3）图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的关系图像，由图像可知，R两端的控制电压为______V。
（4）若实验中R的阻值分别是5Ω、10Ω、15Ω，则滑动变阻器的阻值至少是______Ω。
（5）分析图乙中的数据可得到实验结论：当电压一定时，通过导体的电流与其电阻成______。

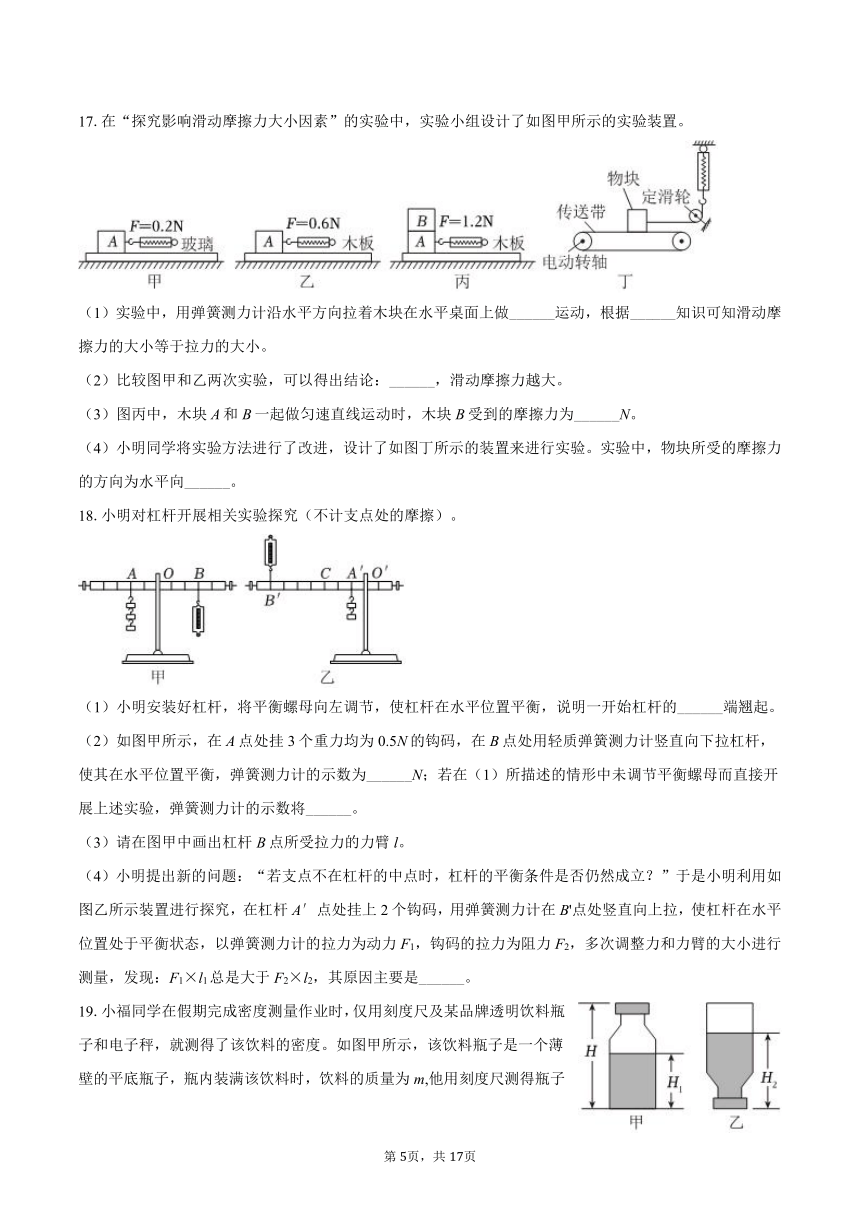

17.在“探究影响滑动摩擦力大小因素”的实验中，实验小组设计了如图甲所示的实验装置。
（1）实验中，用弹簧测力计沿水平方向拉着木块在水平桌面上做______运动，根据______知识可知滑动摩擦力的大小等于拉力的大小。
（2）比较图甲和乙两次实验，可以得出结论：______，滑动摩擦力越大。
（3）图丙中，木块A和B一起做匀速直线运动时，木块B受到的摩擦力为______N。
（4）小明同学将实验方法进行了改进，设计了如图丁所示的装置来进行实验。实验中，物块所受的摩擦力的方向为水平向______。
18.小明对杠杆开展相关实验探究（不计支点处的摩擦）。
（1）小明安装好杠杆，将平衡螺母向左调节，使杠杆在水平位置平衡，说明一开始杠杆的______端翘起。
（2）如图甲所示，在A点处挂3个重力均为0.5N的钩码，在B点处用轻质弹簧测力计竖直向下拉杠杆，使其在水平位置平衡，弹簧测力计的示数为______N；若在（1）所描述的情形中未调节平衡螺母而直接开展上述实验，弹簧测力计的示数将______。
（3）请在图甲中画出杠杆B点所受拉力的力臂l。
（4）小明提出新的问题：“若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立？”于是小明利用如图乙所示装置进行探究，在杠杆A′点处挂上2个钩码，用弹簧测力计在B'点处竖直向上拉，使杠杆在水平位置处于平衡状态，以弹簧测力计的拉力为动力F1，钩码的拉力为阻力F2，多次调整力和力臂的大小进行测量，发现：F1×l1总是大于F2×l2，其原因主要是______。
19.小福同学在假期完成密度测量作业时，仅用刻度尺及某品牌透明饮料瓶子和电子秤，就测得了该饮料的密度。如图甲所示，该饮料瓶子是一个薄壁的平底瓶子，瓶内装满该饮料时，饮料的质量为m,他用刻度尺测得瓶子的高度为H，瓶子的底面积为S，倒出部分饮料，测出液面的高度为H1，然后旋紧瓶盖，将瓶倒置，测出液面的高度为H2。
（1）倒出部分饮料后，瓶底受到的液体压强变______，因为液体压强的大小与______有关。
（2）图乙中瓶盖受到的液体压力与图甲中瓶底受到的液体压力相比______。
（3）液体的密度为______（用题中所给字母表示）。
五、综合题：本大题共1小题，共7分。
20.一个力敏电阻通过轻质细杆（细杆足够长且质量忽略不计）与圆柱形物体A连接，力敏电阻所在电路如图甲中虚线框所示，其中电源电压恒为12V，R2为定值电阻。已知力敏电阻R1的阻值与其所受压力（或拉力）大小的关系图像如图乙所示。
（1）现将物体A浸没在一个装水的圆柱形容器中。然后打开阀门K，开始缓慢放水，在A开始露出水面到A完全离开水面的过程中，发现电流表的示数先增大后减小，且此过程中电流表的最大示数为I1=0.6A，则R2的阻值为______Ω。
（2）当物体A的一半体积浸入水中时，电流表的示数为I2=0.4A；物体A完全离开水面后，电流表的示数为I3=0.2A，则物体A的重力为______N。
（3）请根据以上条件，通过推理计算出物体A可能的密度值。（g取10N/kg,写出必要的文字说明、表达式及最后的结果）
1.【答案】
【解析】解：物质由分子或原子构成，分子由原子组成，原子由原子核与核外电子组成，原子核包括质子和中子两部分，集中了原子质量的大部分。因此从空间尺度来看：分子大于原子，原子大于原子核，原子核大于质子，质子大于电子，所以空间尺度最小的是电子，故ABD不符合题意，C符合题意。
故选：C。
物质由分子或原子构成，分子由原子构成，原子由原子核和电子构成，原子核由质子和中子构成。
本题考查了组成物质的微粒大小的比较，是一道基础题，容易解答。
2.【答案】
【解析】解：电视机、电风扇电脑的原理是利用通电线圈在磁场中受到磁场力而转动，电能转化为动能，电脑工作时消耗电能转化为光能和机械能，不是利用电流的热效应；电流的热效应工作的是电热毯。故A正确。
故选：A。
当电流通过电阻时，电流做功而消耗电能，产生了热量，这种现象叫做电流的热效应。一方面，利用电流的热效应可以为人类的生产和生活服务；另一方面，电流的热效应也有一些不利因素。任何通有电流的导线，都可以在其周围产生磁场的现象，称为电流的磁效应。
本题考查对家用电器工作原理的理解能力，比较简单。
3.【答案】
【解析】解：在国际单位制中，功率的单位是瓦特，压强的单位是帕斯卡，能量的单位是焦耳，质量的单位是千克；瓦特、帕斯卡、焦耳都是科学家的名字，故D符合题意，ABC不符合题意。
故选：D。
对每个物理量进行分析，明确每个物理量的单位，就能找到符合题意的选项。
物理学史一直是考试中的热点，了解相关的物理学史可以使我们了解科学家的贡献，激发我们学习物理的兴趣。
4.【答案】
【解析】解：使用手机时，调节音量按钮是为了改变声音的大小，调节的是声音的响度。
故选：B。
声音有三个特征：音调、响度和音色。音调指声音的高低；响度指声音的大小；通过音色能分辨物体。
解决此类问题明确响度、音色和音调的定义是关键。
5.【答案】
【解析】解：A、桂花花香四溢是因为花香分子在不停地做无规则运动，故A正确；
BCD、雪花漫天飘舞、灰尘空中飞扬和江面雾气弥漫都属于机械运动，故BCD错误。
故选：A。
不同的物质在相互接触时，物质的分子互相进入对方的现象就叫扩散现象。
本题考查了扩散现象，属于基础题。
6.【答案】
【解析】解：折叠屏由柔性发光二极管是由硅和锗等材料制作成，硅和锗是半导体材料，所以柔性发光二极管是用半导体材料制成的，故ACD不符合题意，B符合题意。
故选：B。
发光二极管是用半导体材料制成的。
本题考查了半导体的特点，属于基础题。
7.【答案】
【解析】解：手机不充电时要及时切断电源，不要利用破损的充电线，不能带电灭火，故B正确，ACD错误。
故选：B。
手机充电时不要接打电话。不要利用破损的充电线，失火时不能用水灭火。
本题考查的是安全用电的常识，属于基础性题目。
8.【答案】
【解析】解：
A、“湖光映彩霞”是平面镜成像原理，属于光的反射现象；故A正确，不符合题意；
B、“潭清疑水浅”是光的折射现象。当光从水中斜射入空气中时，折射光线远离法线，人眼逆着折射光线的方向看去，看到的是潭底的虚像，虚像的位置比实际位置偏高，所以看起来水变浅了。故B错误，符合题意；
C、“风吹草低见牛羊”是因为光沿直线传播，草挡住了牛羊，风把草吹低后，光线能直线传播到人的眼睛，人就看到了牛羊；故C正确，不符合题意；
D、“水晶帘动微风起”中，帘子由静止变为运动，是微风施加的力改变了它的运动状态。故D正确，不符合题意。
故选：B。
一、光在自然界中存在三种光现象：
（1）光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形成等都表明光在同一种均匀介质中是沿直线传播的；
（2）当光照射到物体表面上时，有一部分光被反射回来，例如：平面镜成像、水中倒影等；
（3）当光从一种介质斜射入另一种介质时，传播方向会偏折，发生折射现象，如：看水里的鱼比实际位置浅等。
二、力的作用效果：力可以改变物体的形状；力可以改变物体的运动状态。
本题考查三种光现象及力的作用效果。
9.【答案】
【解析】解：A、当滑动变阻器的滑片P向左移动时，滑动变阻器接入电路的电阻变小，根据欧姆定律I=，左侧电路中的电流增大，电磁铁周围的磁场增强。因为巨磁电阻R的电阻在磁场中会急剧减小，且磁场越强电阻越小，所以R的阻值变小，故A错误。
B、根据安培定则，用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。由图可知，电流从电磁铁的B端流入，A端流出，所以B端为电磁铁的S极，A端为N极，故B正确。
C、由于巨磁电阻R的阻值变小，右侧电路的总电阻变小，电源电压不变，根据欧姆定律I=，右侧电路中的电流增大，灯泡L的实际功率增大，所以灯L变亮，故C正确。
D、如前面所述，滑片P向左移动时，左侧电路电流增大，电磁铁的磁性增强，故D错误。
故选：BC。
AD、当滑动变阻器的滑片P向左移动时，滑动变阻器接入电路的电阻变小，根据欧姆定律I=，左侧电路中的电流增大，电磁铁周围的磁场增强。B、根据安培定则，用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。C、根据欧姆定律I=以及P=UI进行分析。
本题主要考查了电磁铁的影响因素，安培定则的应用，以及欧姆定律的定性分析。
10.【答案】
【解析】解：A、图中①结构的轴随着物体上升，相当于滑轮组中的动滑轮，故A正确。
B、由图可知，承担物重的绳子段数n=4，结构的总质量为10kg,其重力G总=m总g=10kg×10N/kg=100N，物体重G=1000N。不计绳重和摩擦时，绳子的拉力F===275N，故B错误。
C、增加被提升物体的质量，有用功增大，额外功不变（主要是克服结构重力做的功不变），根据η=，可知“车梯”的机械效率变大，C正确。
D、由图可知，承担物重的绳子段数n=4，物体上升3m,绳子自由端移动的距离s=nh=4×3m= 12 m,D正确。
故选：ACD。
A、图中①结构的轴随着物体上升，是动滑轮。
B、根据绳子的拉力F=分析。
C、根据η=判断“车梯”的机械效率变大。
D、根据绳子自由端移动的距离s=nh判断。
滑轮组是由定滑轮和动滑轮组成的简单机械，使用滑轮组可以省力但费距离。
11.【答案】
【解析】解：（1）“长征五号遥四”运载火箭主要用液态氢做燃料，是因为它的热值大。根据公式Q=mq可知，在质量相同的情况下，液态氢完全燃烧可以释放出更多的热量，从而为火箭提供更大的推力。火箭在加速上升的过程中，质量不变，速度增大，动能增大；高度升高，重力势能增大。
机械能等于动能与重力势能之和，所以火箭的机械能变大。
（2）“天眼”是一面凹面镜，对光有会聚作用。
它能接收来自宇宙的电磁波。
“光年”是长度的单位，1光年是指光在真空中一年内传播的距离。
射电望远镜消耗的电能属于二次能源，因为电能是由其他形式的能源（如煤炭、水能、风能等）转化而来的。
故答案为：（1）热值；变大；（2）会聚；电磁；长度；二。
（1）“长征五号遥四”运载火箭主要用液态氢做燃料，是因为它的热值大。根据公式Q=mq可知，在质量相同的情况下，液态氢完全燃烧可以释放出更多的热量。动能大小的影响因素：质量、速度。质量越大，速度越大，动能越大；重力势能大小的影响因素：质量、被举得高度。质量越大，高度越高，重力势能越大；机械能=动能+势能。
（2）凹面镜对光线有会聚作用。
电磁波的传播不需要介质，电磁波可以在固体、液体、气体中传播，也可以在真空中传播。
“光年”是长度的单位。
二次能源：是指无法从自然界直接获取，必须经过一次能源的消耗才能得到的能源。例：电能、乙醇汽油、氢能、沼气。
本题考查液态氢热值大的应用及机械能的概念，凹面镜的应用及电磁波的传播，光年是一个什么单位，由于在生活中我们很少用到这个单位，所以很多学生看到光后面有个年，就误认为它是个时间单位。
12.【答案】
【解析】解：（1）龙舟漂浮，浮力等于重力，运动员依次进入龙舟的过程中，重力增大，龙舟受到的浮力变大。
（2）运动员们用船桨向后划水，船桨给水一个向后的力，物体间力的作用是相互的，水给船一个向前的力推动船前进，水推动船前进，所以使龙舟前进的力的施力物体是水。
（3）停止划水、龙舟还能继续向前运动，这是因为龙舟具有惯性，保持运动状态继续运动。故答案为：（1）变大；（2）相互；水；（3）惯性。
根据漂浮的条件分析浮力变化，物体间力的作用是相互的，惯性是物体保持运动状态不变的性质。
本题考查惯性、浮沉条件与力的作用是相互的，属于中档题。
13.【答案】
【解析】解：（1）寒冬，小狗用舌头舔地上铁质井盖，舌头会被“粘”住，是因为舌头上的水遇到比较冷的冰棍形成冰发生了凝固现象；
（2）穿着的化纤衣服“粘”毛绒--因为衣服摩擦起电后带静电，会吸引轻小物体；
（3）胶水可以将两张纸“粘”在一起，是因为分子间存在相互作用的引力；
（4）吸盘式挂衣钩能够“粘”在墙上是由于大气压的作用。
故答案为：（1）凝固；（2）电；（3）引；（4）大气压。
（1）物质由液态变成固态的现象叫做凝固；
（2）摩擦可以使物体带电，带电体具有吸引轻小物体的性质；
（3）物质是由大量分子组成的，分子在永不停息地做无规则运动，分子间存在相互的引力与斥力；
（4）我们周围存在大气压。
本题考查了摩擦起电现象和大气压的掌握情况，需要结合具体实例进行分析。
14.【答案】
【解析】（1）将纸板的右半部分向前后翻折，就不会看到反射光线，只有当整个纸板为一平面时，才能够看到反射光线，说明反射光线、入射光线、法线共面；同时也说明纸板可以验证反射光线跟入射光线和法线是否在同一平面内；
（2）由图乙可知，要分别测出物体和像两点到平面镜的距离作为物距和像距，则应分别测出A、C两点到平面镜的距离作为物距和像距，并加以比较；
若玻璃板的上端向左倾斜，此时蜡烛大小不变，根据平面镜成像特点可知，蜡烛通过平面镜所成的像的大小不变；
（3）由图丙可知，u＞v,且成倒立、缩小的实像，应用于照相机。
故答案为：（1）同一平面内；（2）A、C；不变；（3）照相机。
（1）光的反射定律：反射光线、入射光线、法线在同一平面内；反射光线、入射光线分居法线两侧，反射角等于入射角；
（2）实验时应分别测出物体和像两点到平面镜的距离作为物距和像距，并加以比较；平面镜成像特点：像和物大小相等；
（3）u＞v,且成倒立、缩小的实像，说明u=30cm＞2f,2f＞v=15cm＞f,由此可得焦距的范围；应用于照相机。
本题考查了光学三个重点实验探究，是中考常考点，学生应熟练掌握。
15.【答案】
【解析】解：（1）温度计读数时视线要与温度计液柱的上表面相平；
（2）由于水沸腾后温度不变，故加热4min后，水的温度仍为99℃；
（3）水沸腾时，烧杯中水的各部分温度趋于一致，气泡在上升时一方面随着高度增加，压强减小，体积增大；另一方面水蒸气不会遇冷液化，且周围的水不断汽化进入气泡，使气泡上升过程逐渐变大，所以沸腾时的现象：沸腾过程中有大量的气泡生成，并且在上升过程中，体积逐渐变大；
（4）在烧杯上覆盖的中心有孔的硬纸板的主要作用是减少热量散失，缩短实验时间，而纸板带孔的目的是使烧杯内外大气压强相等；
纸板上另一个小孔的作用是使烧杯内外气压相同，保持烧杯内外气压平衡。
故答案为：（1）相平；（2）99；（3）99；（4）使烧杯内外大气压强相等；使烧杯内外气压平衡。
（1）温度计读数时视线要与温度计液柱的上表面相平；
（2）根据水的沸腾条件及图中数据的规律解答；
（3）根据沸腾时的现象进行分析：沸腾过程中有大量的气泡生成，并且在上升过程中，体积逐渐变大；
（4）在烧杯上覆盖的中心有孔的硬纸板的主要作用是减少热量散失；
液体的沸点还与气压有关，纸板上小孔的作用是保持烧杯内外气压相等。
本题是探究水的沸腾特点的实验，考查了物态变化，液体沸腾的特点，液体的沸点的条件，温度计的读数等，考查的内容很多，容量很大，对解决学生实验中的疑惑起到较好的指导作用。但总体难度不大。
16.【答案】
【解析】（1）变阻器按一下一上连入电路中与电流表串联，如下所示：
；
（2）在连接电路时，为保护电路，开关应断开；
（3）根据绘制的电流I随电阻R变化的图像知，R两端的电压为UV=IR=0.6A×5Ω=0.3A×10Ω=0.2A×15Ω= =3V；
（4）根据串联电路电压的规律，变阻器分得的电压：U滑=U UV=4.5V 3V=1.5V变阻器分得的电压为电压表示数的0.5倍，根据分压原理，当接入15Ω电阻时，变阻器连入电路中的电阻为R滑=0.5×15Ω=7.5Ω，若实验中R的阻值分别是5Ω、10Ω、15Ω，则滑动变阻器的阻值至少是7.5Ω；
（5）因电阻的电压为一定值，分析图乙的数据可得到的实验结论：当定值电阻两端电压一定时，电流和电阻成反比。
故答案为：（1）见解析图；（2）断开；（3）3；（4）7.5；（5）反比。
（1）变阻器按一下一上连入电路中与电流表串联；
（2）为保护电路，在连接电路时，开关应断开。
（3）根据绘制的电流I随电阻R变化的图像得出R两端的电压；
（4）根据串联电路电压的规律得出变阻器分得的电压，根据分压原理求出当接入15Ω电阻时变阻器连入电路中的电阻；
（5）根据电阻的电压为一定值分析。
本题探究通电导体中电流与电阻的关系的实验，考查电路连接、注意事项、控制变量法和对器材的要求及数据分析。
17.【答案】
【解析】（1）只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，拉力大小才等于摩擦力的大小，故实验时，用弹簧测力计水平拉动木块，使它沿长木板做匀速直线运动，根据二力平衡知识，滑动摩擦力的大小等于拉力的大小；
（2）比较甲、乙两次实验，压力相同，接触面粗糙程度不同，测力计的示数不同，木块与玻璃的接触面粗糙程度小，测力计示数小，即木块受到的摩擦力小；木块与木板的接触面粗糙程度大，测力计示数大，即木块受到的摩擦力大，可以得出压力一定时接触面越粗糙，滑动摩擦力越大的结论；
（3）B相对于A没有相对运动和相对运动趋势，故木块B受到的摩擦力为0N；
（4）物块在传送带上匀速运动，弹簧测力计对物块的拉力（水平向右）与物块所受滑动摩擦力为一对平衡力，大小相等，方向相反，物块所受滑动摩擦力的方向沿水平向左。
由于物块受到的滑动摩擦力的方向沿水平向左，根据物体间力的作用是相互的，传送带受到物块的摩擦力的方向是水平向右，由于摩擦力阻碍传送带运动，所以传送带上面应向左运动。
故答案为：（1）匀速直线；二力平衡；（2）压力一定时，接触面越粗糙；（3）0；（4）左。
（1）根据二力平衡的条件分析；
（2）影响摩擦力的因素由压力和接触面的粗糙程度，要探究滑动摩擦力的大小与其中一个因素的关系，要控制另外的一个因素不变，据此分析；
（3）摩擦力的条件：接触面粗糙，两接触面相互接触并挤压，有相对运动或相对运动趋势；
（4）要使木块由静止开始运动，至少要用多大的水平拉力拉木块；
处于静止状态或匀速直线运动状态的物体，受到平衡力作用。
本题探究滑动摩擦力的大小与哪些因素有关，考查实验原理及控制变量法的运用和影响滑动摩擦力大小的两个因素，体现了对过程和方法的考查，最后一问难度较大。
18.【答案】
【解析】（1）要使杠杆在水平位置平衡，平衡螺母向上翘的一端移动，将平衡螺母向左调节，杠杆在水平位置平衡，说明杠杆左端翘起；
（2）设杠杆一格长为L，在A点挂3个重力均为0.5N的钩码，在B点用弹簧测力计竖直向下拉杠杆，使其在水平位置平衡，由杠杆平衡条件得到3×0.5N×2L=F×3L，解之得F=1N；
若在第（1）小题所描述的情形中未调节平衡螺母而直接开展上述实验，由于右侧已经存在杠杆的重力与力臂的乘积，故弹簧测力计的示数会偏小；
（3）从支点O向力的作用线作垂线，支点到垂足的距离就是力臂l,如图所示：
（4）用如图丁所示装置进行探究，杠杆的重心没有通过支点，杠杆的自重对杠杆平衡有影响，所以F1l1总是大于F2l2。
故答案为：（1）左；（2）1；偏小；（3）见解答；（4）杠杆的自重对杠杆平衡有影响。
（1）在调节杠杆平衡时，杠杆向哪端转动，哪端沉，平衡螺母要向另一端移动；
（2）根据杠杆平衡条件求出弹簧测力计的示数，根据力与力臂乘积的大小变化可判断出弹簧测力计的示数变化；
（3）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点；②确定力的作用点和力的方向，画出力的作用线；③从支点向力的作用线作垂线，支点到垂足的距离就是力臂；
（4）支点没在杠杆中心处，杠杆自身重力会对杠杆平衡有影响，据此分析解答。
本题主要考查的是有关杠杆平衡条件的探究的问题，要知道杠杆的平衡条件及杠杆的调节方法以及杠杆平衡条件的应用，难度一般。
19.【答案】
【解析】（1）倒出部分饮料后，瓶内液体深度变小，根据p=ρgh可知，瓶底受到的液体压强变小，因为液体压强的大小与液体深度有关。
（2）根据饮料产生的压力和饮料重力的关系可知，图甲中瓶底受到的压力等于饮料的重力，图乙中瓶盖受到的压力小于饮料的重力，所以图乙中瓶盖受到的液体压力与图甲中瓶底受到的液体压力相比小。
（3）已知瓶子高度为H，瓶底的面积为S，正立时，瓶中液体的体积V液=SH1；
倒置时，瓶中空气的体积V空=S（H-H2），且倒置时液体的体积不变，
所以瓶子的容积为：V=V液+V空=SH1+S（H-H2）=S（H+H1-H2）；
已知瓶中装满液体时液体的质量为m,瓶中装满液体时，液体的体积等于瓶子的容积，即V=V容=S（H+H1-H2），
则液体的密度为：ρ==。
故答案为：（1）小；液体深度；（2）小；（3）ρ=。
（1）倒出部分饮料后，瓶内液体深度变小，根据p=ρgh分析瓶底受到的液体压强变化。
（2）饮料对杯底的压力，可以根据饮料产生的压力和饮料重力的关系进行分析，注意上下粗细一样的容器中，饮料对容器底的压力等于饮料的重力；上面粗、下面细的容器中饮料对容器底的压力小于饮料的重力；上面细、下面粗的容器中饮料的压力大于饮料的重力。
（3）虽然瓶子的形状不规则，但是瓶子的下部可视圆柱体，由于瓶子的容积V容不变，倒置后瓶中液体的体积V液也不变，倒置后上面部分是规则的，可求出空气的体积V空，瓶子的容积等于液体的体积加上空气的体积，据此求出装满液体时液体的体积，再利用密度公式求液体的密度。
本题考查液体压强大小的定性分析、密度的计算，关键是知道在不同容器中饮料产生的压力和饮料重力的关系。
20.【答案】
【解析】（1）由电流先增大后减小可知，当GA=F浮时，杆子受到的力F=0N，由图乙可知，此时R1的阻值最小为10Ω，
由图甲可知，R1、R2串联，根据欧姆定律可知，此时电路中的电流最大：I2=0.6A，
由I=可知，R1、R2的总阻值为：
R===20Ω，
根据串联电路特点可知，R2的阻值为：
R2=R-R1=20Ω-10Ω=10Ω；
（2）物体A完全离开水面后，杆子的受到的拉力等于A的重力，此时电流表示数I3=0.2A，此时R1的阻值为R′1=-R2= 10Ω=50Ω，
由图乙可知，此时杆子的受到的力F=1.6N，则A的重力为GA=F=1.6N；
（3）当物体A一半体积浸入水中时，电流为I2=0.4A，此时R1的阻值为：
R″1= R2= 10Ω=20Ω，
由图乙可知，此时杆子受到的力为F1=0.4N，
若此时杆给的力F1为向下的拉力，则物体的重力和拉力之和等于浮力，即GA+F1=ρ水g×，
则A的体积为VA===4×10 4m3，
物体A的密度为：
ρA====0.4×103kg/m3。
若此时杆给的力F1为向上的压力，则物体的重力等于压力与浮力之和，即GA=F1+ρ水g×，
则A的体积为VA===2.4×10 4m3，
物体A的密度为ρA===≈0.67×103kg/m3。
故答案为：（1）10；（2）1.6；（3）物体A可能的密度值为0.4×103kg/m3或0.67×103kg/m3。
（1）由电流先增大后减小可知，当GA=F浮时，杆子受到的力F=0N，由图乙可知，此时R1=10Ω，由图甲可知，R1、R2串联，根据欧姆定律可知此时的电流最大，利用串联电路特点和欧姆定律求出R2的阻值；
（3）物体A完全离开水面后，A的重力等于杆子的受到的力，此时I3=0.2A，根据欧姆定律和电阻串联的特点得出此时R1的阻值，由图乙可知，根据GA=F得出此时A的重力；
当I2=0.4A时，根据欧姆定律和电阻串联的特点得出此时R1的阻值，由图乙可知，此时杆子受到的力F1；
分析此时杆给的力F1为向下的拉力或向上的压力两种情况，对物体受力分析，结合阿基米德原理得出A的体积，利用密度公式得出物体A的密度。
本题考查欧姆定律的应用和密度公式的应用，是一道综合题。
