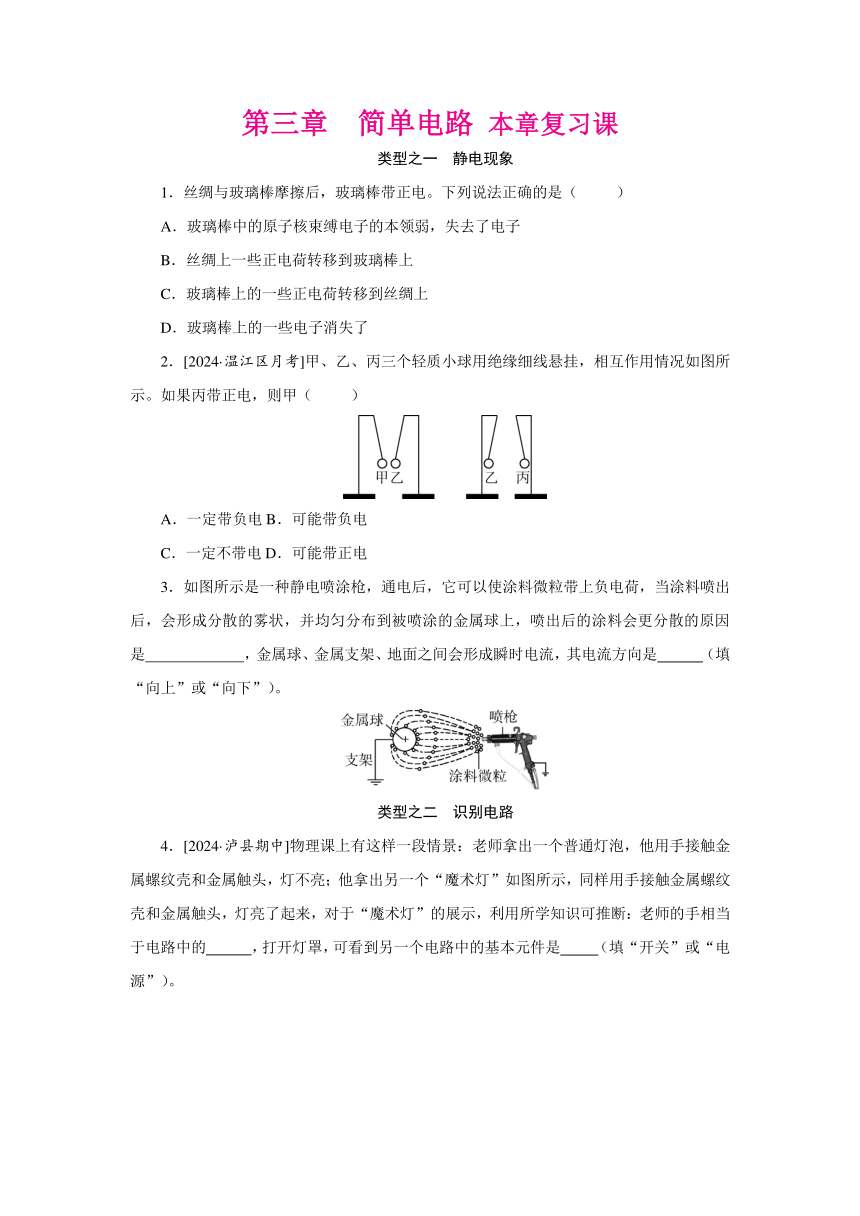

第三章　简单电路 本章复习课
类型之一　静电现象
1．丝绸与玻璃棒摩擦后，玻璃棒带正电。下列说法正确的是（　 　）
A．玻璃棒中的原子核束缚电子的本领弱，失去了电子
B．丝绸上一些正电荷转移到玻璃棒上
C．玻璃棒上的一些正电荷转移到丝绸上
D．玻璃棒上的一些电子消失了
2．[2024·温江区月考]甲、乙、丙三个轻质小球用绝缘细线悬挂，相互作用情况如图所示。如果丙带正电，则甲（　 　）
A．一定带负电B．可能带负电
C．一定不带电D．可能带正电
3．如图所示是一种静电喷涂枪，通电后，它可以使涂料微粒带上负电荷，当涂料喷出后，会形成分散的雾状，并均匀分布到被喷涂的金属球上，喷出后的涂料会更分散的原因是　 　，金属球、金属支架、地面之间会形成瞬时电流，其电流方向是　 　（填“向上”或“向下”）。
类型之二　识别电路
4．[2024·泸县期中]物理课上有这样一段情景：老师拿出一个普通灯泡，他用手接触金属螺纹壳和金属触头，灯不亮；他拿出另一个“魔术灯”如图所示，同样用手接触金属螺纹壳和金属触头，灯亮了起来，对于“魔术灯”的展示，利用所学知识可推断：老师的手相当于电路中的　 　，打开灯罩，可看到另一个电路中的基本元件是　 　（填“开关”或“电源”）。

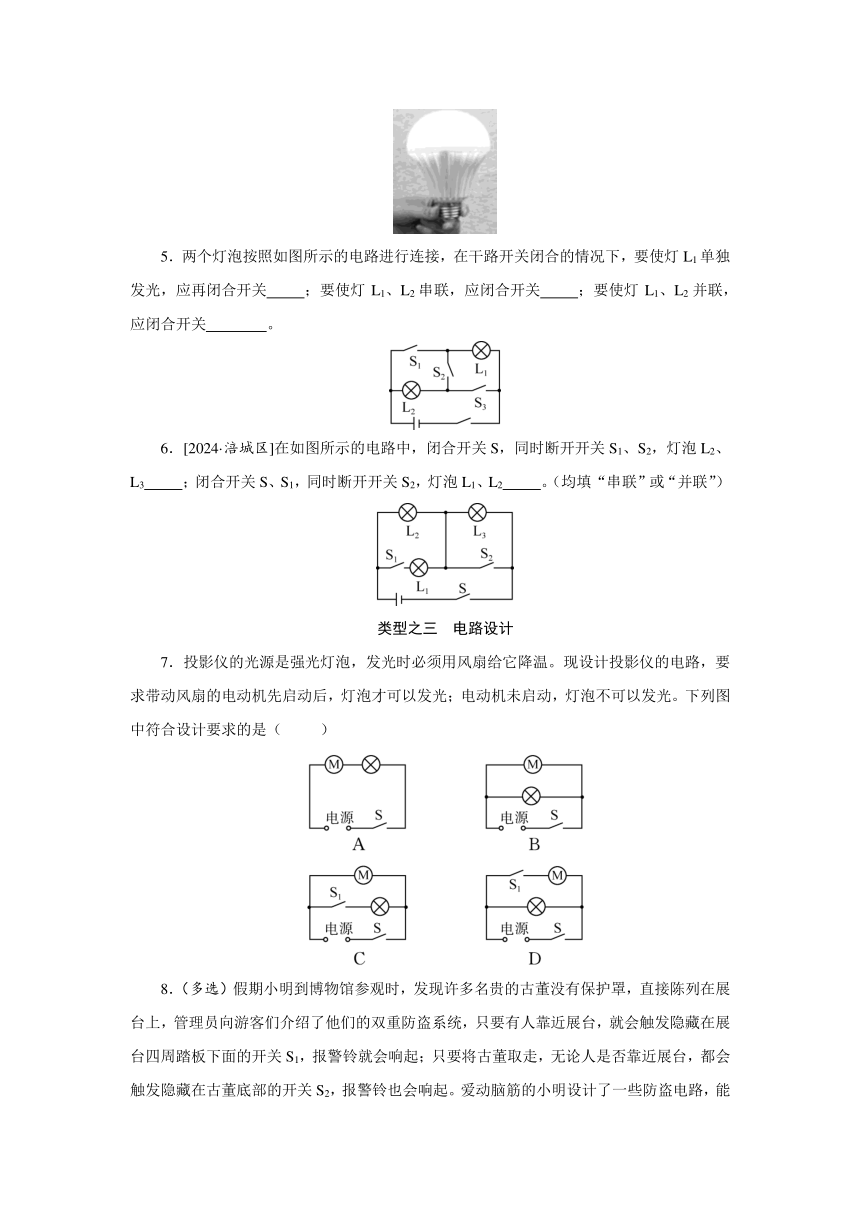

5．两个灯泡按照如图所示的电路进行连接，在干路开关闭合的情况下，要使灯L1单独发光，应再闭合开关　 　；要使灯L1、L2串联，应闭合开关　 　；要使灯L1、L2并联，应闭合开关　 　。
6．[2024·涪城区]在如图所示的电路中，闭合开关S，同时断开开关S1、S2，灯泡L2、L3　 　；闭合开关S、S1，同时断开开关S2，灯泡L1、L2　 　。（均填“串联”或“并联”）
类型之三　电路设计
7．投影仪的光源是强光灯泡，发光时必须用风扇给它降温。现设计投影仪的电路，要求带动风扇的电动机先启动后，灯泡才可以发光；电动机未启动，灯泡不可以发光。下列图中符合设计要求的是（　 　）
8．（多选）假期小明到博物馆参观时，发现许多名贵的古董没有保护罩，直接陈列在展台上，管理员向游客们介绍了他们的双重防盗系统，只要有人靠近展台，就会触发隐藏在展台四周踏板下面的开关S1，报警铃就会响起；只要将古董取走，无论人是否靠近展台，都会触发隐藏在古董底部的开关S2，报警铃也会响起。爱动脑筋的小明设计了一些防盗电路，能实现以上功能的电路图为（ ）
9．如图所示是电吹风机的电路图，其中电动机通电后可以送风，电热丝通电后可以发热。工作时，旋转选择开关，使其同时与触点　 　接触时，电吹风机送出来的是自然风；旋转选择开关，使其同时与触点　 　接触时，电吹风机送出来的是热风。（均填“1与2”“2与3”或“3与4”）
类型之四　作图
10．请根据电路图连接实物图。
11．[2024·徐州期中]请将电路图连接完整。要求灯L1和灯L2并联，开关S1只控制灯L1，开关S2同时控制灯L1和灯L2。
参考答案
1．A　2.B　3.同种电荷相互排斥　向上　4.开关　电源　5.S1　S2　S1、S3　6.串联　并联　7.C　8.AC　9.2与3　3与4
10. 11.
