第3章　简单电路 第4章 电流、电压和电阻 质量评估
[时间：60分钟　分值：100分]
一、选择题(每小题3分，共36分)
1．如图所示，将梳过干燥头发的塑料梳子靠近小纸片，梳子离纸片还有一段距离时，纸片就会自动“飞向”梳子。关于此现象，下列说法正确的是(　 　)
A．梳子和头发摩擦过程中创造了新的电荷
B．梳子和梳过的头发带同种电荷
C．纸片“飞向”梳子，说明带电体可以吸引轻小物体
D．纸片“飞向”梳子，说明纸片和梳子带同种电荷
2．如图所示，加油站工作人员提取油枪加油前，手必须触摸静电释放器，以清除身体上的静电，确保安全。下列说法正确的是(　 　)
A．静电释放器可由玻璃制成
B．身体上的静电是人体与衣服摩擦过程创造的
C．清除静电后，人体上的正负电荷全部消失
D．清除静电时，人体的静电经静电释放器释放到大地
3．如图所示是一款“盲人水杯防溢报警器”，使用时挂在杯壁上即可，其挂扣上有两个金属触点，当杯中水位到达挂扣时，报警器会发出蜂鸣声，提示水已盛满。挂扣的作用相当于防溢报警器电路中的(　 　)
A．用电器B．导线C．电源D．开关

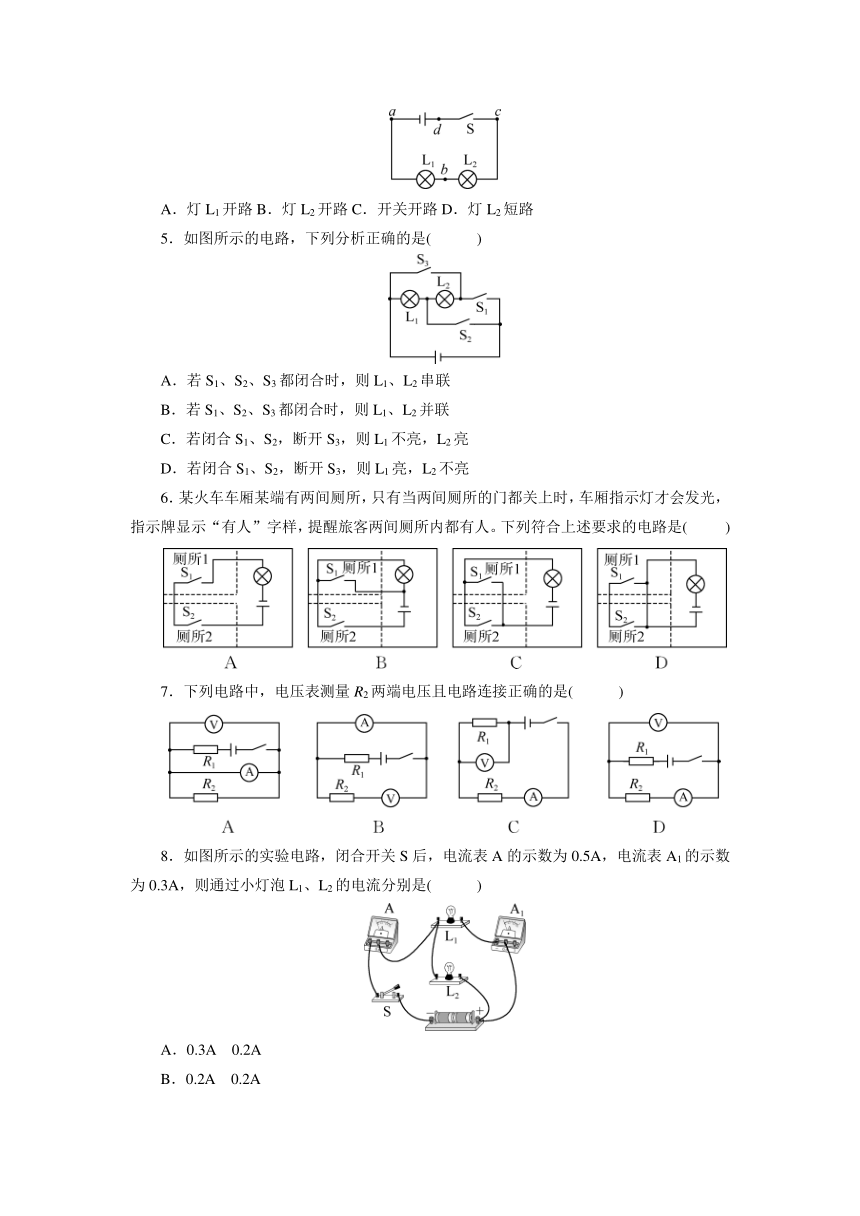

4．如图所示，闭合开关S，小灯泡L1、L2都不亮，用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，灯L1亮，灯L2不亮。对此，下列判断中正确的是(　 　)
A．灯L1开路B．灯L2开路C．开关开路D．灯L2短路
5．如图所示的电路，下列分析正确的是(　 　)
A．若S1、S2、S3都闭合时，则L1、L2串联
B．若S1、S2、S3都闭合时，则L1、L2并联
C．若闭合S1、S2，断开S3，则L1不亮，L2亮
D．若闭合S1、S2，断开S3，则L1亮，L2不亮
6．某火车车厢某端有两间厕所，只有当两间厕所的门都关上时，车厢指示灯才会发光，指示牌显示“有人”字样，提醒旅客两间厕所内都有人。下列符合上述要求的电路是(　 　)
7．下列电路中，电压表测量R2两端电压且电路连接正确的是(　 　)
8．如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，则通过小灯泡L1、L2的电流分别是(　 　)
A．0.3A　0.2A
B．0.2A　0.2A
C．0.5A　0.3A
D．0.5A　0.2A

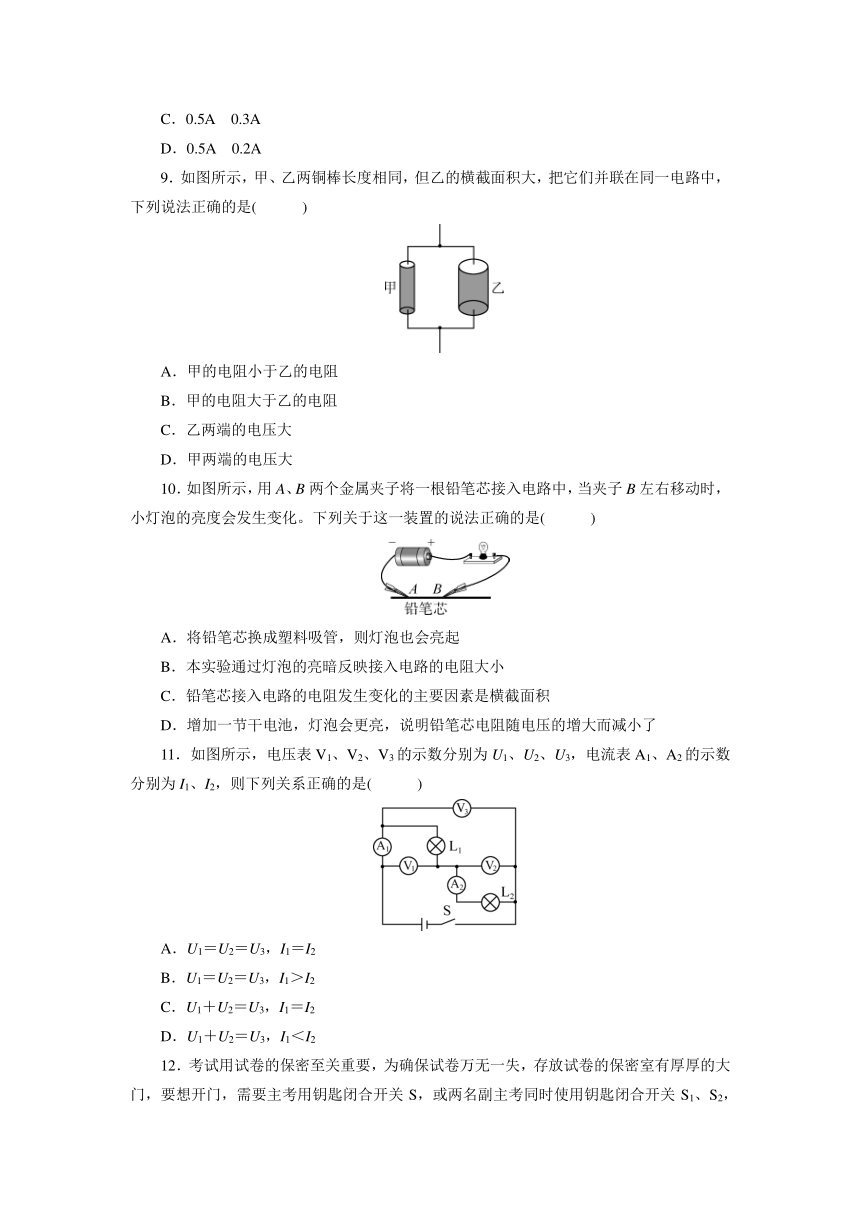

9．如图所示，甲、乙两铜棒长度相同，但乙的横截面积大，把它们并联在同一电路中，下列说法正确的是(　 　)
A．甲的电阻小于乙的电阻
B．甲的电阻大于乙的电阻
C．乙两端的电压大
D．甲两端的电压大
10．如图所示，用A、B两个金属夹子将一根铅笔芯接入电路中，当夹子B左右移动时，小灯泡的亮度会发生变化。下列关于这一装置的说法正确的是(　 　)
A．将铅笔芯换成塑料吸管，则灯泡也会亮起
B．本实验通过灯泡的亮暗反映接入电路的电阻大小
C．铅笔芯接入电路的电阻发生变化的主要因素是横截面积
D．增加一节干电池，灯泡会更亮，说明铅笔芯电阻随电压的增大而减小了
11．如图所示，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，则下列关系正确的是(　 　)
A．U1＝U2＝U3，I1＝I2
B．U1＝U2＝U3，I1＞I2
C．U1＋U2＝U3，I1＝I2
D．U1＋U2＝U3，I1＜I2

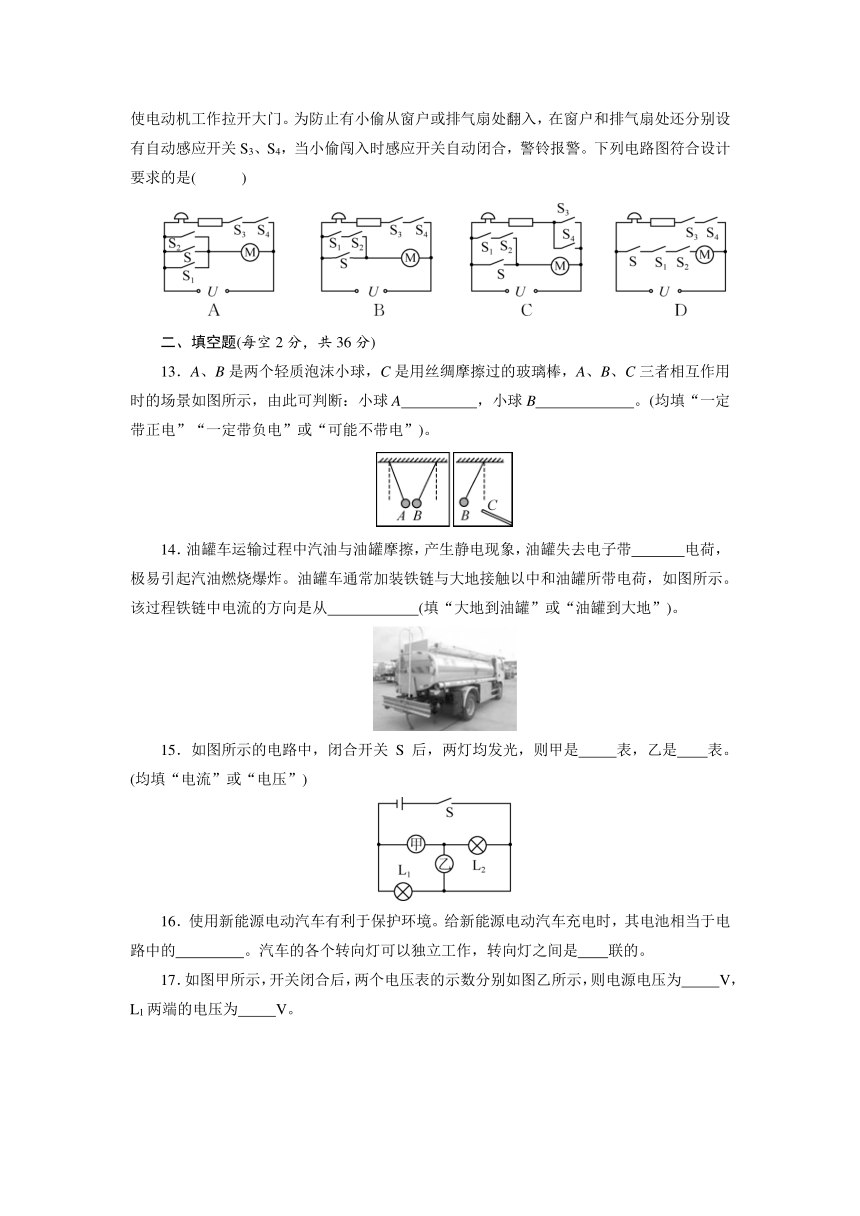

12．考试用试卷的保密至关重要，为确保试卷万无一失，存放试卷的保密室有厚厚的大门，要想开门，需要主考用钥匙闭合开关S，或两名副主考同时使用钥匙闭合开关S1、S2，使电动机工作拉开大门。为防止有小偷从窗户或排气扇处翻入，在窗户和排气扇处还分别设有自动感应开关S3、S4，当小偷闯入时感应开关自动闭合，警铃报警。下列电路图符合设计要求的是(　 　)
二、填空题(每空2分，共36分)
13．A、B是两个轻质泡沫小球，C是用丝绸摩擦过的玻璃棒，A、B、C三者相互作用时的场景如图所示，由此可判断：小球A ，小球B 。(均填“一定带正电”“一定带负电”或“可能不带电”)。
14．油罐车运输过程中汽油与油罐摩擦，产生静电现象，油罐失去电子带 电荷，极易引起汽油燃烧爆炸。油罐车通常加装铁链与大地接触以中和油罐所带电荷，如图所示。该过程铁链中电流的方向是从 (填“大地到油罐”或“油罐到大地”)。
15．如图所示的电路中，闭合开关S后，两灯均发光，则甲是 表，乙是 表。(均填“电流”或“电压”)
16．使用新能源电动汽车有利于保护环境。给新能源电动汽车充电时，其电池相当于电路中的 。汽车的各个转向灯可以独立工作，转向灯之间是 联的。
17．如图甲所示，开关闭合后，两个电压表的示数分别如图乙所示，则电源电压为 V，L1两端的电压为 V。
18．如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A，那么通过L1的电流为 A，通过L2的电流为 A。
19．如图所示，将白炽灯灯丝接入电路，闭合开关后小灯泡发光，通过白炽灯灯丝和小灯泡的电流 (填“相等”或“不相等”)；加热灯丝，小灯泡变暗，说明温度越高，导体电阻越 (填“大”或“小”)。
20．小明用滑动变阻器改变灯泡的亮度，连完电路，闭合开关，来回移动滑片，却发现灯泡的亮度不发生改变，且灯泡一直很暗。小明的电路可能存在的问题是 。若发现灯泡的亮度不发生改变，且灯泡一直很亮。小明的电路又可能存在的问题是 。
21．如图所示的电路中，若只闭合开关S2，两个灯泡的亮度不同，通过两个灯泡的电 流 (填“相等”或“不相等”)；若只闭合开关S1、S3，两个灯泡都发光，此时观察到电流表A和A1的指针指在同一位置，电流表A1的示数为0.3A，则通过L2的电流为 A。
三、作图题(每小题2分，共4分)
22．根据电路图连接实物图。
　　　
23．请按照实物图将其电路图画到虚线框内。
　　　　
四、实验探究题(每空2分，作图2分，共24分)
24．某班同学对串、并联电路电流规律进行了探究。
(1)在连接电路时，开关必须 ，按图甲所示电路连接完各元件，闭合开关后，观察到灯泡L2比灯泡L1要亮一点，为了验证“串联电路中，越靠近电源正极灯泡越亮”的结论是否正确，请你设计一个实验，在图乙虚框中画出该实验所用的电路图。
(2)小明在图甲中的A点串联接入一个电流表，闭合开关后发现电流表指针如图丙所示，读数是 A。
(3)小华同学对并联电路的电流特点进行了探究，如图丁所示，分别测出了A、B、C的电流IA、IB、IC并将数据记录在表中，为使结论更具有普遍性，接下来应该采取的操作 是 后，再进行实验。
序号 IA/A IB/A IC/A
① 0.2 0.2 0.4
②
A.改变开关位置　　　B．更换规格不同的灯泡　　　C．将灯泡L1、L2的位置互换
(4)比较测得的数据，小华得出结论：在并联电路中， 。
25．小明和小华同学在探究串联电路电压的规律实验中，都设计了如图甲所示的电路。
(1)连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作 是 。
(2)小明根据图甲连接好电路，闭合开关后，发现电压表示数为零，若只有L1或L2中的一处发生故障，则故障可能是 (写出一种即可)。
(3)排除故障后，小明完成了实验，并把数据记录在下表中。
UAB/V UBC/V UAC/V
1.4 1.4 2.8
分析实验数据得出两个实验结论：①串联电路两端的电压 各部分电路两端电压之和；②串联电路中，各部分电路两端电压相等。
(4)实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是 ；另外，小明的实验在设计方案上还存在另一个不足之处是 。
(5)小明和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方法 (填“能”或“不能”)测出L2两端的电压，理由是 。
参考答案
1． C 　2. D 　3. D 　4. B 　5. D 　6. A 　7. D 　8. A
9． B 　10. B 　11. C 　12. C 　13.可能不带电　一定带正电
14．正　油罐到大地　15.电流　电压　16.用电器　并　17.8　5.3　18.0.4　0.5　19.相等　大　20.滑动变阻器下面的两个接线柱接入了电路　滑动变阻器上面两个接线柱接入了电路　21.相等　1.2
22．
23．
24．(1)断开　
(2)0.32　(3) B 　(4)干路电流等于各支路电流之和　25.(1)对电压表进行调零　(2) L 2开路(或 L 1短路)　(3)等于　(4)选用相同规格的灯泡做实验　只测出了一组实验数据，实验次数太少，得出的实验结论具有偶然性和片面性　(5)不能　电压表的正负接线柱接反了
