第4章 电流、电压和电阻
类型之一　电流
1．[2023·武侯区期中]下列数据中最接近生活实际的是（　 　）
A．人体安全电压为36 V
B．实验用小灯泡的电流约为5 A
C．教室里空调的电流大约为6 A
D．笔记本电脑电池的电压约为220 V
2．[2023·迎泽区一模]如图所示，通过灯 L 1的电流为0.3 A ，通过灯 L 2的电流为0.2 A ，通过灯 L3的电流为0.1 A ，现在用I1、I2、I3分别表示 A 1、 A 2、 A 3的读数，则下列说法正确的是（　 　）
A．I1＝0.3 A B．I2＝0.2 A
C．I3＝0.6 A D．I1＝0.6 A
3．在如图所示的电路中， L 1和 L 2是两个不同规格的灯泡。若只闭合开关 S 2时，电流表的示数为0.2 A ，则通过灯 L 1的电流是　 　 A ；当只闭合开关 S 1和 S 3时，灯 L 1和 L 2是　 　联，电流表测量的是通过　 　（填“灯 L 1”“灯 L 2”或“干路”）的电流。
类型之二　电压
4．如图所示，能正确地测出小灯泡 L 1两端电压的电路是（　 　）

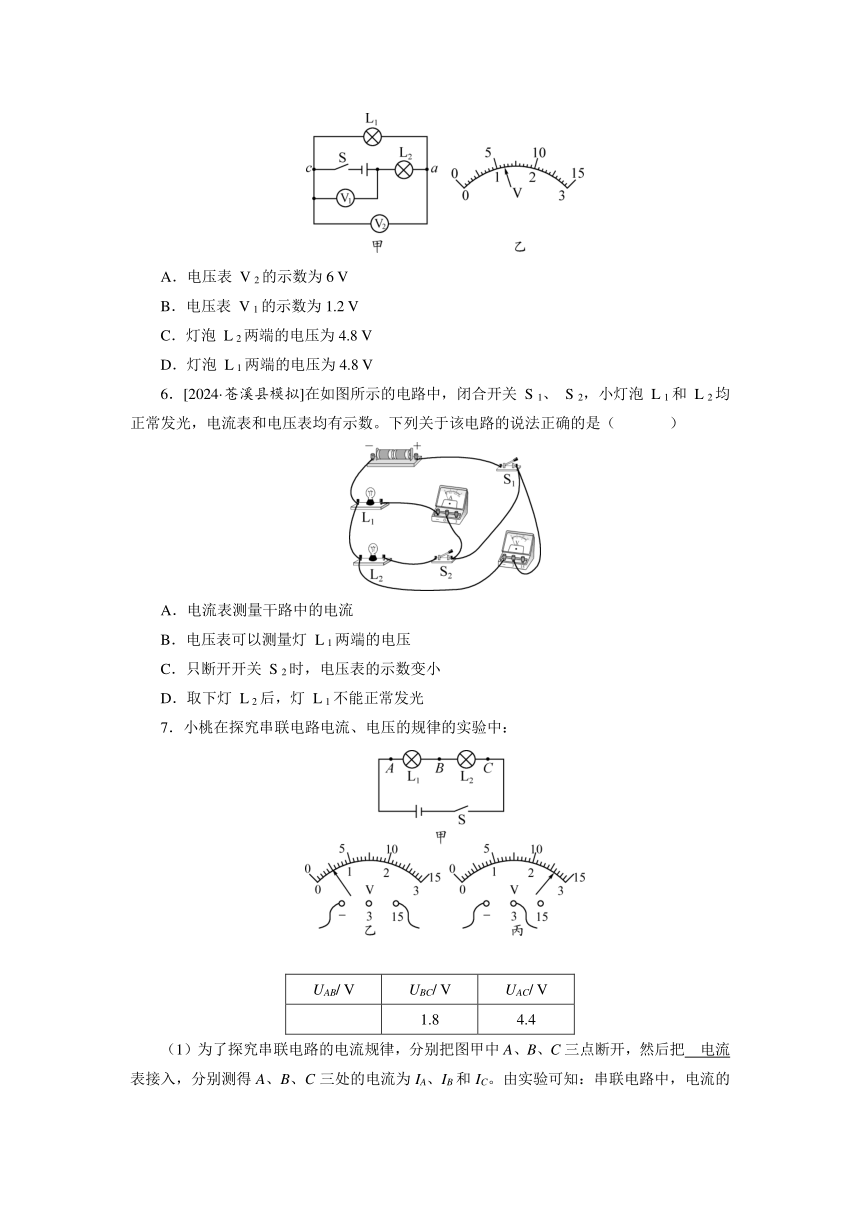

5．[2023·江油市期末]在如图甲所示的电路中，当闭合开关 S 后，两个电压表指针偏转均如图乙所示，则下列说法正确的是（　 　）
A．电压表 V 2的示数为6 V
B．电压表 V 1的示数为1.2 V
C．灯泡 L 2两端的电压为4.8 V
D．灯泡 L 1两端的电压为4.8 V
6．[2024·苍溪县模拟]在如图所示的电路中，闭合开关 S 1、 S 2，小灯泡 L 1和 L 2均正常发光，电流表和电压表均有示数。下列关于该电路的说法正确的是（　 　）
A．电流表测量干路中的电流
B．电压表可以测量灯 L 1两端的电压
C．只断开开关 S 2时，电压表的示数变小
D．取下灯 L 2后，灯 L 1不能正常发光
7．小桃在探究串联电路电流、电压的规律的实验中：
UAB/ V UBC/ V UAC/ V
1.8 4.4
（1）为了探究串联电路的电流规律，分别把图甲中A、B、C三点断开，然后把　电流　表接入，分别测得A、B、C三处的电流为IA、IB和IC。由实验可知：串联电路中，电流的关系是　 　。
A.IA＝IB＝IC　B．IA＞IB＞IC　C．IA＜IB＜IC
（2）在探究串联电路的电压规律时，小桃用电压表测量AB间的电压。闭合开关后，电压表示数如图乙所示，为了使实验结果更精确，接下来他应该：断开开关，　 　。
A．减小电源电压
B．换一个量程更大的电压表
C．换用电压表的小量程
（3）调整后，再次闭合开关，电压表的示数如图丙所示，此时AB两点间的电压为　 　 V 。接着，再分别测出BC、AC间的电压并记录在表格中，分析实验数据得出结论：串联电路中，　　 　　（写出UAB、UBC和UAC之间的关系式即可）。
（4）实验中，应选择规格　 　（填“相同”或“不同”）的小灯泡进行多次实验，目的是　 　。
A．取平均值减小误差
B．寻找普遍规律
类型之三　电阻
8．小华用如图所示的器材探究影响电阻大小的因素，a、b为长度一样的镍铬合金丝，a比b细。关于此实验，下列说法正确的是（　 　）
A．开关断开时，镍铬合金丝没有电阻
B．用夹子分别将a、b接入电路，接入a时小灯泡更亮，原因是a的电阻比b小
C．为了准确比较两条合金丝的电阻，可以在电路中串联一个电压表
D．利用此装置还可以探究导体电阻与长度的关系
9．小明设计了如图所示的电路，电源使用三节铅蓄电池串联，AP两个回形针可在铅笔芯上滑动。通过交流，小华同学提出了改进建议，关于以下建议，你认为合理的是（　 　）
A．为使灯泡亮度变化更明显，应选用长度很短的铅笔芯
B．为使灯泡亮度变化更明显，应选用更粗的铅笔芯
C．将铅笔芯换成铜丝，灯泡亮度变化更明显
D．若要更好反映电阻的变化，可在电路中串联一个电流表
　
10．在如图所示的装置中，滑动变阻器标有“20 Ω 　0.5 A ”字样，连接情况如图所示。
（1）闭合开关前，应将滑片移动到　 　（填“A”或“B”）端。
（2）闭合开关后，当滑片向左移动时，电流表的示数变　 　（填“大”或“小”）。
类型之四　作图
11．[2023·成都期中]请在如图所示的两个“〇”内填电流表或电压表的符号，要求闭合开关后两灯都能正常发光。
　　
12．请根据实物图在虚线框中画出电路图。
　Ｋ
参考答案
1． C 　2. D 　3.0.2　并　干路　4. C 　5. C 　6. B
7．(1)电流　 A 　(2) C 　(3)2.6　UAC＝UAB＋UBC　(4)不同　 B 　8. D 　9. D 　10.(1)B　(2)大
11．
12.
