第5章　欧姆定律 本章复习课 （含答案） 2025-2026学年物理教科版（2024）九年级上册

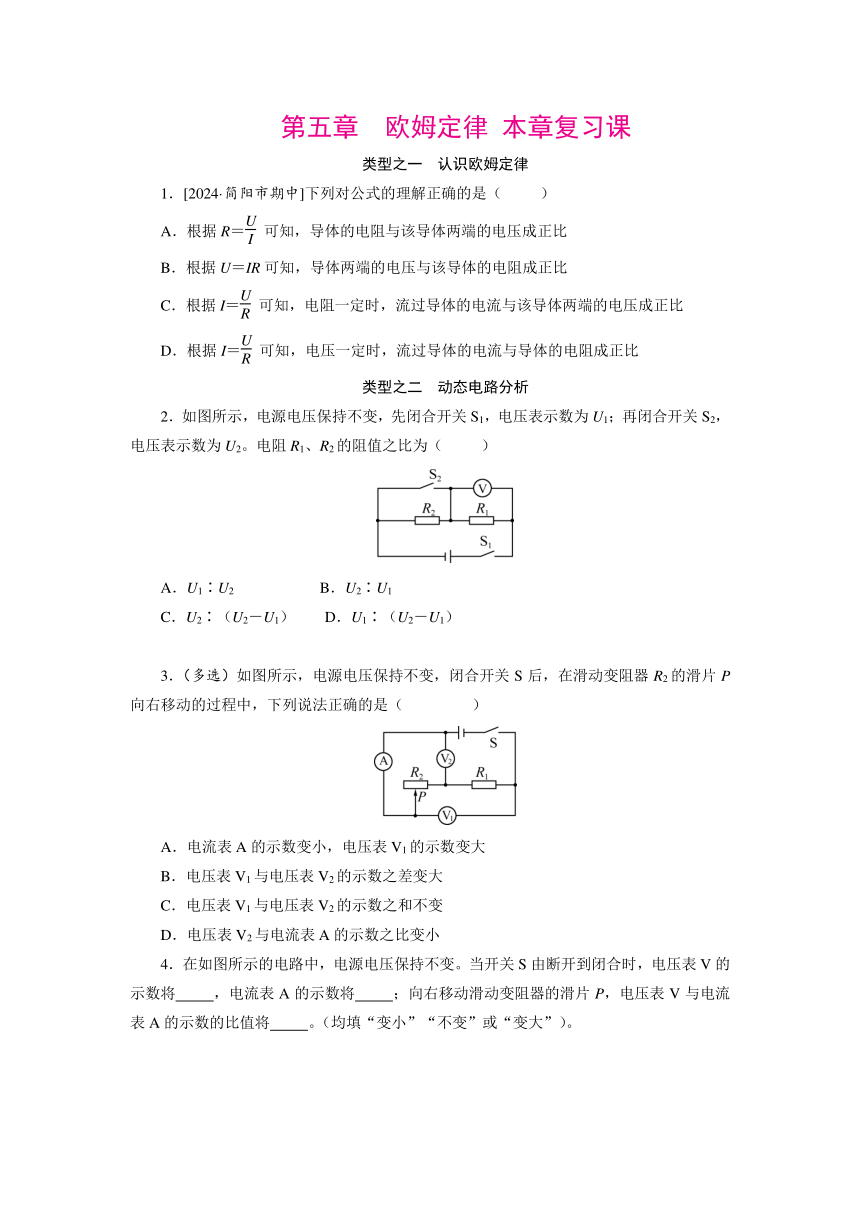

第五章　欧姆定律 本章复习课
类型之一　认识欧姆定律
1．[2024·简阳市期中]下列对公式的理解正确的是（　 　）
A．根据R＝可知，导体的电阻与该导体两端的电压成正比
B．根据U＝IR可知，导体两端的电压与该导体的电阻成正比
C．根据I＝可知，电阻一定时，流过导体的电流与该导体两端的电压成正比
D．根据I＝可知，电压一定时，流过导体的电流与导体的电阻成正比
类型之二　动态电路分析
2．如图所示，电源电压保持不变，先闭合开关S1，电压表示数为U1；再闭合开关S2，电压表示数为U2。电阻R1、R2的阻值之比为（　 　）
A．U1∶U2 B．U2∶U1
C．U2∶（U2－U1） D．U1∶（U2－U1）
　
3．（多选）如图所示，电源电压保持不变，闭合开关S后，在滑动变阻器R2的滑片P向右移动的过程中，下列说法正确的是（ ）
A．电流表A的示数变小，电压表V1的示数变大
B．电压表V1与电压表V2的示数之差变大
C．电压表V1与电压表V2的示数之和不变
D．电压表V2与电流表A的示数之比变小

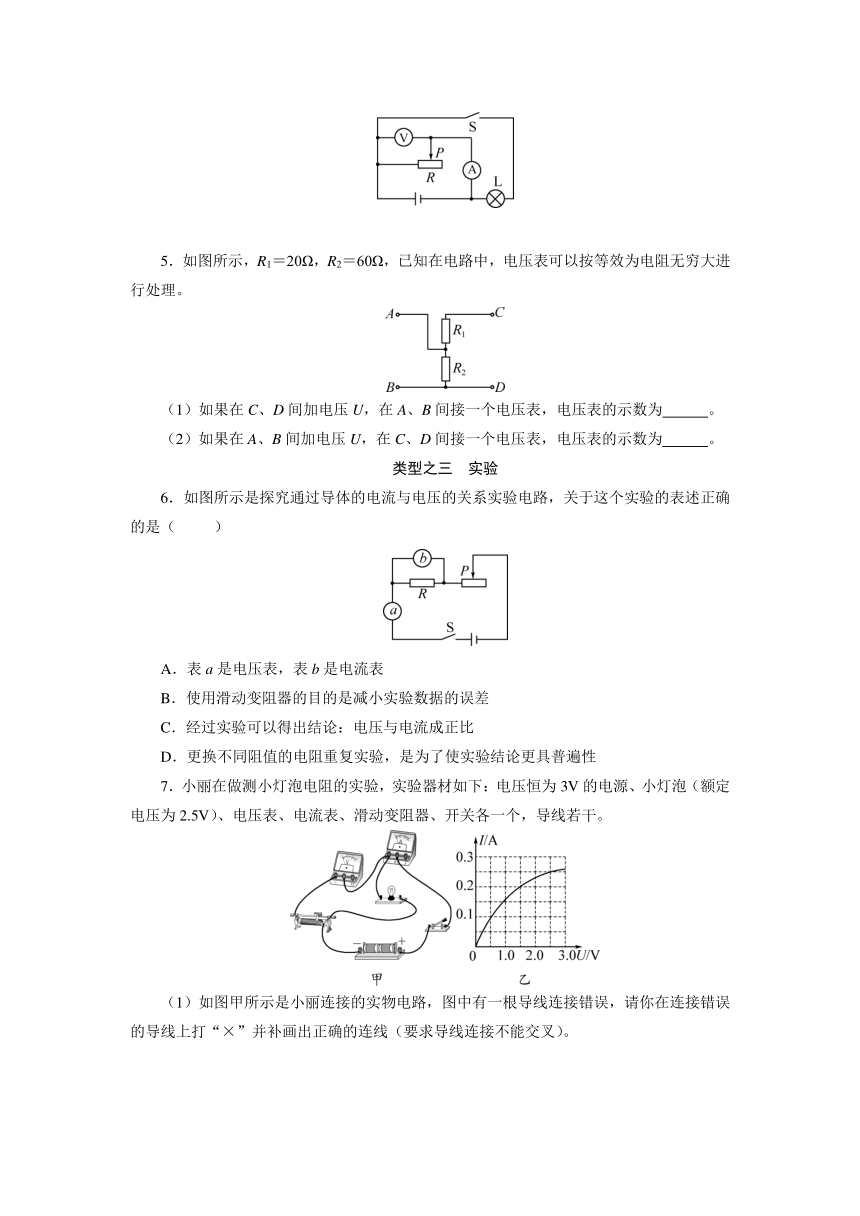

4．在如图所示的电路中，电源电压保持不变。当开关S由断开到闭合时，电压表V的示数将　 　，电流表A的示数将　 　；向右移动滑动变阻器的滑片P，电压表V与电流表A的示数的比值将　 　。（均填“变小”“不变”或“变大”）。
5．如图所示，R1＝20Ω，R2＝60Ω，已知在电路中，电压表可以按等效为电阻无穷大进行处理。
（1）如果在C、D间加电压U，在A、B间接一个电压表，电压表的示数为　 　。
（2）如果在A、B间加电压U，在C、D间接一个电压表，电压表的示数为　 　。
类型之三　实验
6．如图所示是探究通过导体的电流与电压的关系实验电路，关于这个实验的表述正确的是（　 　）
A．表a是电压表，表b是电流表
B．使用滑动变阻器的目的是减小实验数据的误差
C．经过实验可以得出结论：电压与电流成正比
D．更换不同阻值的电阻重复实验，是为了使实验结论更具普遍性
7．小丽在做测小灯泡电阻的实验，实验器材如下：电压恒为3V的电源、小灯泡（额定电压为2.5V）、电压表、电流表、滑动变阻器、开关各一个，导线若干。
（1）如图甲所示是小丽连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线（要求导线连接不能交叉）。
（2）检查完闭合开关，移动滑片，发现小灯泡始终不发光，小丽猜想可能的原因：①小灯泡的灯丝断了；②小灯泡短路；③滑动变阻器开路。她再观察，发现电流表示数为零，由此可判断猜想　 　是错误的；又进一步观察到电压表有示数，最终确定猜想　 　是正确的。（均填“①”“②”或“③”）
（3）更换元件后闭合开关，改变滑动变阻器滑片的位置，获得多组对应的电压、电流值，绘制出如图乙所示的图像，小灯泡正常发光时的电阻是　 　Ω。
类型之四　计算
8．在如图所示的电路中，电源电压保持不变，R1＝10Ω，R2＝20Ω。当只闭合开关S1时，电流表的示数为0.3A。求：
（1）电源电压。
（2）当只闭合开关S2时，电流表的示数。
（3）当断开开关S2，闭合开关S1、S3时电流表的示数。
9．[2024·郫都区期中]图甲是某品牌身高、体重测量仪。学校物理兴趣小组的同学根据该测量仪的工作情况，设计了其电路原理图，如图乙所示。电源UA的电压大小未知，电压表量程为0～15V，电流表A1量程为0～0.6A，滑动变阻器R2是竖直固定放置的电阻棒，其滑片P可以随身高的变化竖直上下移动，其接入电路的阻值与接入电路的长度成正比；电源UB的电压为3V，脚踏板下方有一压敏电阻R3，其阻值随压力F大小变化规律如图丙所示。同时闭合开关S1、S2，身高h1＝160cm的小明站在踏板上时，电流表A2的示数为0.15A，此时滑片恰好在R2中点，电压表示数为14.4V，电流表A1的示数为0.36A；身高h2＝140cm的小红站在踏板上时，电压表示数为12V，电流表A1的示数为0.6A。求：
（1）小明的重力。
（2）电源UA的电压。
（3）在电路安全前提下，身高测量仪的测量范围。
参考答案
1． C 　2. D 　3. BD 　4.不变　不变　变大
5．(1)0.75U　(2)U　6. D
7．(1) (2)②　①　(3)10
8．(1)6V 　(2)0.2A 　(3)0.9A
9．(1)500N 　(2)18V 　(3)140～170cm
