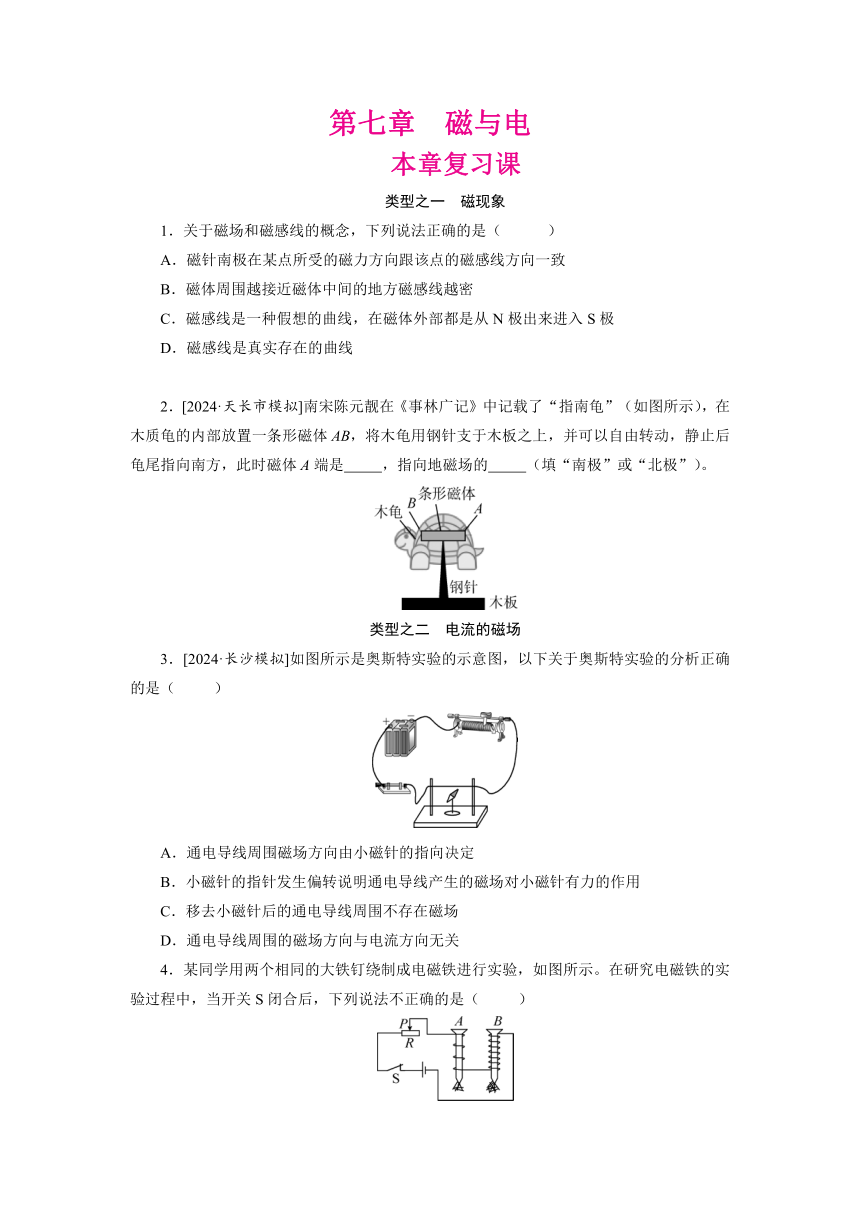

第七章　磁与电
本章复习课
类型之一　磁现象
1．关于磁场和磁感线的概念，下列说法正确的是（　 　）
A．磁针南极在某点所受的磁力方向跟该点的磁感线方向一致
B．磁体周围越接近磁体中间的地方磁感线越密
C．磁感线是一种假想的曲线，在磁体外部都是从N极出来进入S极
D．磁感线是真实存在的曲线
2．[2024·天长市模拟]南宋陈元靓在《事林广记》中记载了“指南龟”（如图所示），在木质龟的内部放置一条形磁体AB，将木龟用钢针支于木板之上，并可以自由转动，静止后龟尾指向南方，此时磁体A端是　 　，指向地磁场的　 　（填“南极”或“北极”）。
类型之二　电流的磁场
3．[2024·长沙模拟]如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（ 　）
A．通电导线周围磁场方向由小磁针的指向决定
B．小磁针的指针发生偏转说明通电导线产生的磁场对小磁针有力的作用
C．移去小磁针后的通电导线周围不存在磁场
D．通电导线周围的磁场方向与电流方向无关

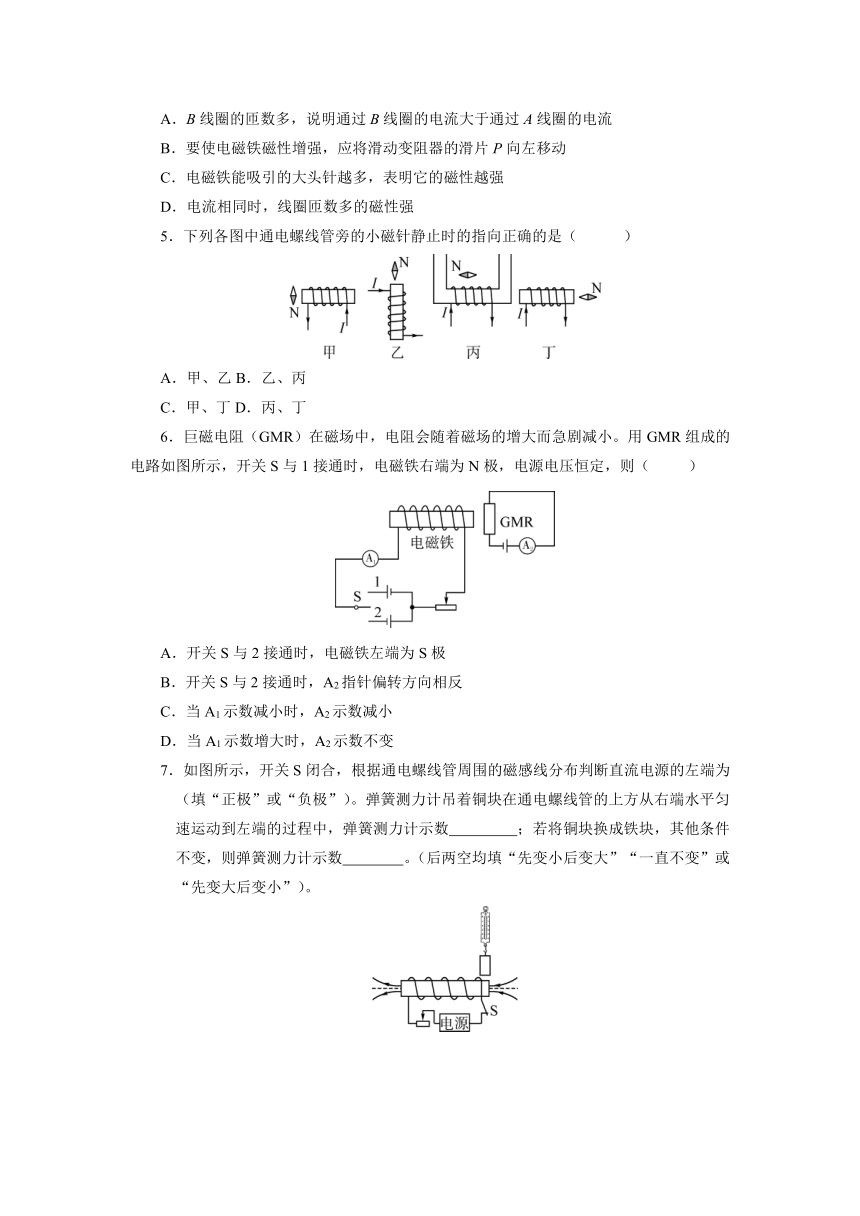

4．某同学用两个相同的大铁钉绕制成电磁铁进行实验，如图所示。在研究电磁铁的实验过程中，当开关S闭合后，下列说法不正确的是（　 ）
A．B线圈的匝数多，说明通过B线圈的电流大于通过A线圈的电流
B．要使电磁铁磁性增强，应将滑动变阻器的滑片P向左移动
C．电磁铁能吸引的大头针越多，表明它的磁性越强
D．电流相同时，线圈匝数多的磁性强
5．下列各图中通电螺线管旁的小磁针静止时的指向正确的是（　 　）
A．甲、乙B．乙、丙
C．甲、丁D．丙、丁
6．巨磁电阻（GMR）在磁场中，电阻会随着磁场的增大而急剧减小。用GMR组成的电路如图所示，开关S与1接通时，电磁铁右端为N极，电源电压恒定，则（　 　）
A．开关S与2接通时，电磁铁左端为S极
B．开关S与2接通时，A2指针偏转方向相反
C．当A1示数减小时，A2示数减小
D．当A1示数增大时，A2示数不变
7．如图所示，开关S闭合，根据通电螺线管周围的磁感线分布判断直流电源的左端为　（填“正极”或“负极”）。弹簧测力计吊着铜块在通电螺线管的上方从右端水平匀速运动到左端的过程中，弹簧测力计示数　 　；若将铜块换成铁块，其他条件不变，则弹簧测力计示数　 　。（后两空均填“先变小后变大”“一直不变”或“先变大后变小”）。
　
8．如图所示，在电磁铁的正上方用弹簧挂着一条形磁体，当开关闭合后，电磁铁与条形磁体的相互作用为　 　（填“吸引”或“排斥”）；在滑片P从b端向a端滑动的过程中，弹簧的长度会变　 　（填“长”或“短”）。
9．请你在图中标出小磁针的N极和A点的磁感线方向。
10．[2024·青县模拟]请在图中括号里标出小磁针静止时电源右端的极性及小磁针左端的磁极名。
类型之三　电磁继电器
11．电梯为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警，工作原理如图所示，M是带动电梯厢升降的电动机，电梯厢底层装有压敏电阻R1，R2为保护电阻，K为动触点，A、B为静触点；当出现超载情况时，电铃将发出报警声，此时电梯　 　（填“能”或“不能”）运行，电梯超载时报警说明压敏电阻的阻值随压力增大而　 。
12．小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示。将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，继电器的上触点接触，下触点分离，指示灯亮；当环境温度超过某一值时，继电器的下触点接触，上触点分离，警铃响。图甲中继电器的供电电压U1＝3V，继电器线圈用漆包线绕成，其电阻R0为30Ω。当线圈中的电流大于等于50mA时，继电器的衔铁将被吸合，警铃响。图乙是热敏电阻的阻值随温度变化的图像。
（1）由图乙可知，当环境温度为40℃时，热敏电阻阻值为　 　Ω，当环境温度升高时，热敏电阻阻值将　 　，继电器的磁性将　 　。（后两空均填“增大”“减小”或“不变”）
（2）图甲中，警铃的接线柱C应与接线柱　 　相连，指示灯的接线柱D应与接线柱　 　相连。（均填“A”或“B”）
（3）图甲中，线圈下端P的磁极是　 （填“N”或“S”）极。
（4）环境温度在高于　 ℃时，警铃报警。
参考答案
1． C 　2.南极　北极　3. B 　4. A 　5. D 　6. C 　7.负极　一直不变　先变小后变大　8.排斥　长
9．
10．
11．不能　减小　12.(1)70　减小　增大　(2)B　A　(3) S 　(4)80
