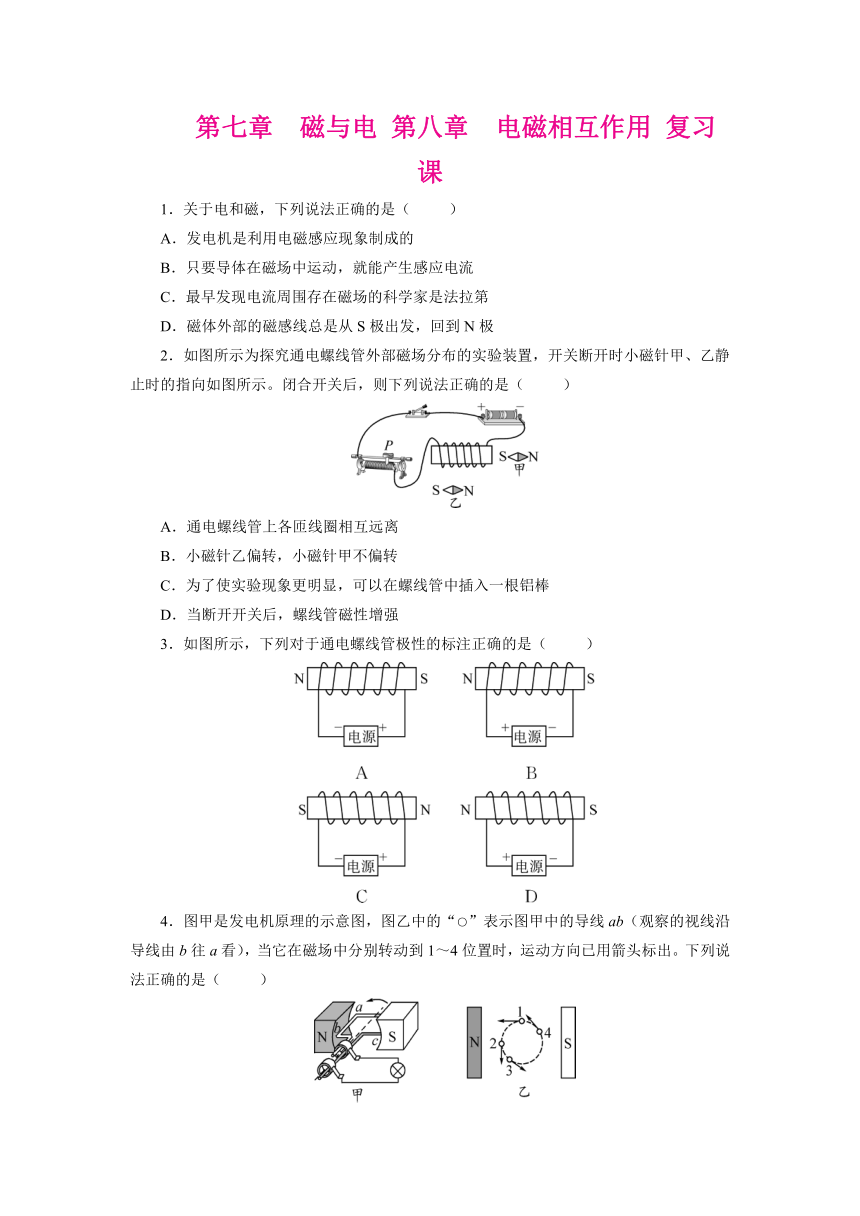

第七章　磁与电 第八章　电磁相互作用 复习课
1．关于电和磁，下列说法正确的是（　 　）
A．发电机是利用电磁感应现象制成的
B．只要导体在磁场中运动，就能产生感应电流
C．最早发现电流周围存在磁场的科学家是法拉第
D．磁体外部的磁感线总是从S极出发，回到N极
2．如图所示为探究通电螺线管外部磁场分布的实验装置，开关断开时小磁针甲、乙静止时的指向如图所示。闭合开关后，则下列说法正确的是（　 　）
A．通电螺线管上各匝线圈相互远离
B．小磁针乙偏转，小磁针甲不偏转
C．为了使实验现象更明显，可以在螺线管中插入一根铝棒
D．当断开开关后，螺线管磁性增强
3．如图所示，下列对于通电螺线管极性的标注正确的是（　 　）
4．图甲是发电机原理的示意图，图乙中的“○”表示图甲中的导线ab（观察的视线沿导线由b往a看），当它在磁场中分别转动到1～4位置时，运动方向已用箭头标出。下列说法正确的是（　 　）

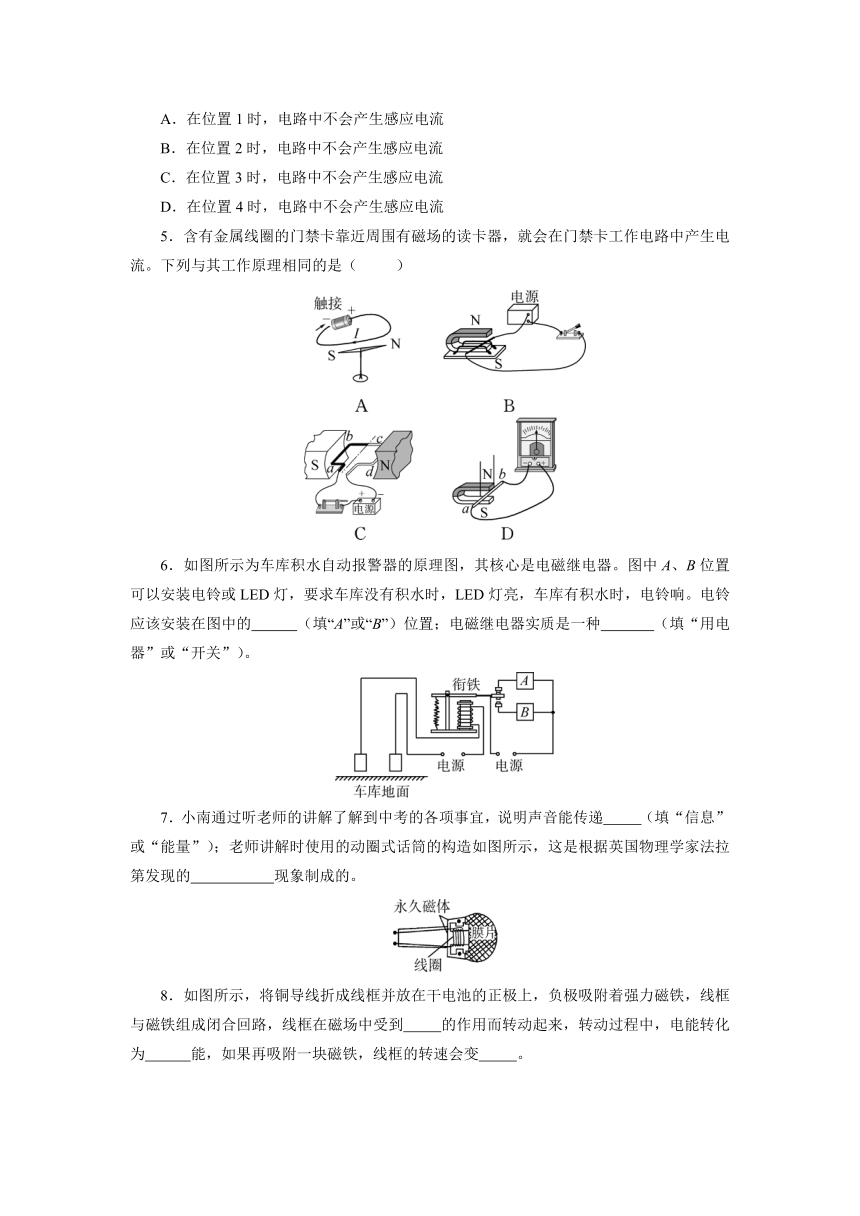

A．在位置1时，电路中不会产生感应电流
B．在位置2时，电路中不会产生感应电流
C．在位置3时，电路中不会产生感应电流
D．在位置4时，电路中不会产生感应电流
5．含有金属线圈的门禁卡靠近周围有磁场的读卡器，就会在门禁卡工作电路中产生电流。下列与其工作原理相同的是（　 　）
6．如图所示为车库积水自动报警器的原理图，其核心是电磁继电器。图中A、B位置可以安装电铃或LED灯，要求车库没有积水时，LED灯亮，车库有积水时，电铃响。电铃应该安装在图中的　 　（填“A”或“B”）位置；电磁继电器实质是一种　 　（填“用电器”或“开关”）。
7．小南通过听老师的讲解了解到中考的各项事宜，说明声音能传递　 　（填“信息”或“能量”）；老师讲解时使用的动圈式话筒的构造如图所示，这是根据英国物理学家法拉第发现的　 　现象制成的。
8．如图所示，将铜导线折成线框并放在干电池的正极上，负极吸附着强力磁铁，线框与磁铁组成闭合回路，线框在磁场中受到　 　的作用而转动起来，转动过程中，电能转化为　 　能，如果再吸附一块磁铁，线框的转速会变　 　。
9．如图所示是电和磁知识中的两个重要实验装置，甲是在磁场中转动的线圈产生电流的情况，这种现象是　 　现象；乙是　 　的现象，在“动圈式话筒”“扬声器”和“电铃”这几个用电器中，　 　就是根据这一原理制成的。
10．（1）如图甲所示的装置可以用来研究　 　机的工作原理。将图中的电源换成灵敏电流计，闭合开关，让导体ab左右摆动，发现灵敏电流计指针偏转，表明导体ab中　 　（填“有”或“没有”）感应电流产生，此时机械能转化为　 　能。
（2）如图乙所示，闭合开关，发现与金属棒平行放置的小磁针转到了图中的位置，说明电流周围存在着　 　，这个现象的发现者是　 　。
11．利用如图所示的实验装置探究导体在磁场中运动时产生感应电流的条件。
（1）磁铁不动，闭合开关，导体棒沿　 　（填“上下”或“左右”）方向运动时，灵敏电流计指针会发生偏转。
（2）导体棒不动，闭合开关，磁铁上下运动，灵敏电流计指针　 　（填“会”或“不会”）发生偏转。
（3）断开开关，无论磁铁如何放置、导体棒怎样运动，灵敏电流计指针都不发生偏转。由此得出结论：闭合电路的一部分导体在磁场中做　 　运动时，电路中就产生感应电流。
（4）该实验在探究过程中，是将　 　能转化成　 　能，生活中的　 　（填“发电机”或“电动机”）是根据这一原理制成的。
（5）进一步猜想，“感应电流的大小可能与导体运动速度有关”。保持磁场方向和导体运动方向一定，让导体以　 　速度运动进行多次实验，实验测得的数据如表所示，分析数据可得出结论：　 　。
实验次数 1 2 3 4 5 6
速度/（cm·s－1） 1 2 3 4 5 6
电流/mA 2.0 4.0 5.5 8.3 9.2 12.8
参考答案
1． A 　2. B 　3. B 　4. A 　5. D 　6.B　开关　7.信息　电磁感应　8.力　机械　大　9.电磁感应　通电线圈在磁场里受力转动　扬声器　10.电动　有　电　磁场　奥斯特　11.(1)左右　(2)不会　(3)切割磁感线　(4)机械　电　发电机　(5)不同　在同一磁场中，导体切割磁感线的速度越大，电流越大
