周末滚动练（六） 第6章　电功率 （含答案） 2025-2026学年物理教科版（2024）九年级上册

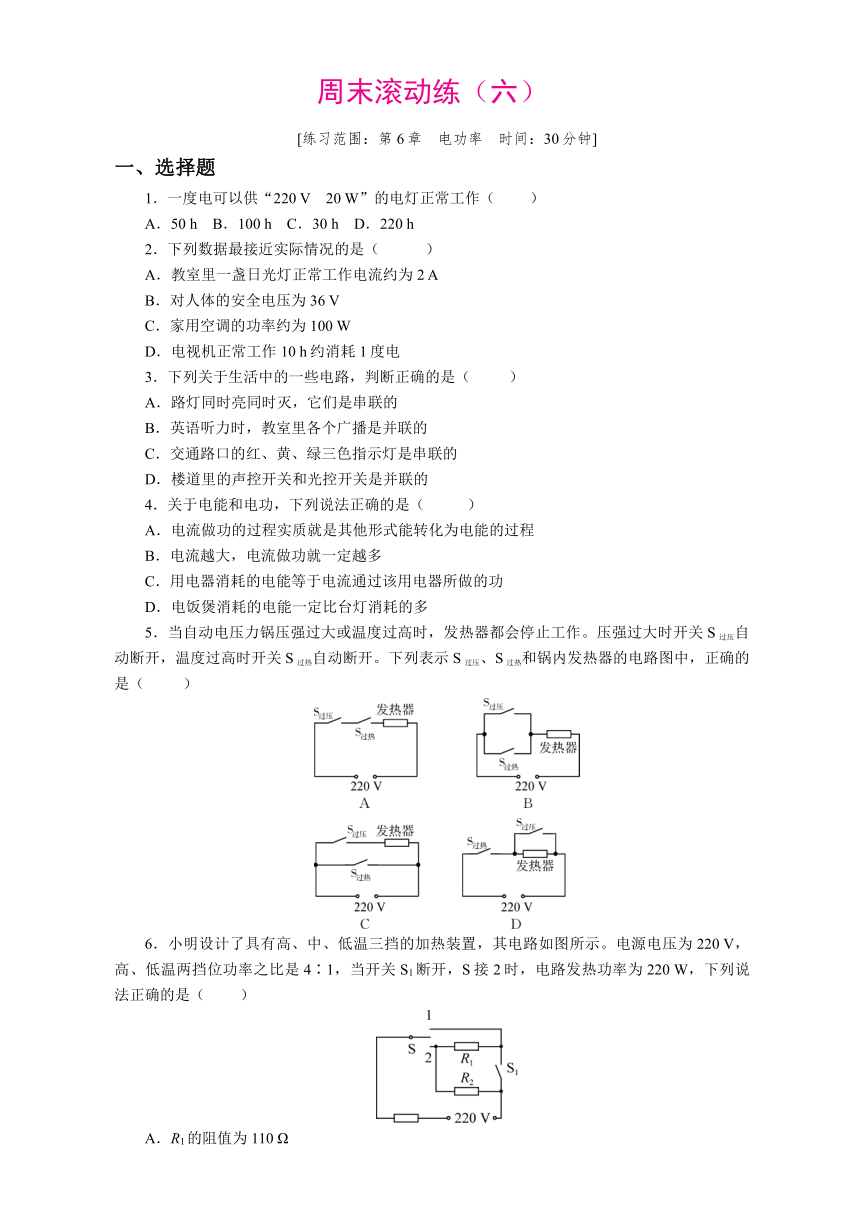

周末滚动练（六）
[练习范围：第6章　电功率　时间：30分钟]
一、选择题
1．一度电可以供“220 V　20 W”的电灯正常工作（　 　）
A．50 h B．100 h C．30 h D．220 h
2．下列数据最接近实际情况的是（　 　）
A．教室里一盏日光灯正常工作电流约为2 A
B．对人体的安全电压为36 V
C．家用空调的功率约为100 W
D．电视机正常工作10 h约消耗1度电
3．下列关于生活中的一些电路，判断正确的是（　 　）
A．路灯同时亮同时灭，它们是串联的
B．英语听力时，教室里各个广播是并联的
C．交通路口的红、黄、绿三色指示灯是串联的
D．楼道里的声控开关和光控开关是并联的
4．关于电能和电功，下列说法正确的是（　 　）
A．电流做功的过程实质就是其他形式能转化为电能的过程
B．电流越大，电流做功就一定越多
C．用电器消耗的电能等于电流通过该用电器所做的功
D．电饭煲消耗的电能一定比台灯消耗的多
5．当自动电压力锅压强过大或温度过高时，发热器都会停止工作。压强过大时开关S过压自动断开，温度过高时开关S过热自动断开。下列表示S过压、S过热和锅内发热器的电路图中，正确的是（　 　）
6．小明设计了具有高、中、低温三挡的加热装置，其电路如图所示。电源电压为220 V，高、低温两挡位功率之比是4∶1，当开关S1断开，S接2时，电路发热功率为220 W，下列说法正确的是（　 　）
A．R1的阻值为110 Ω

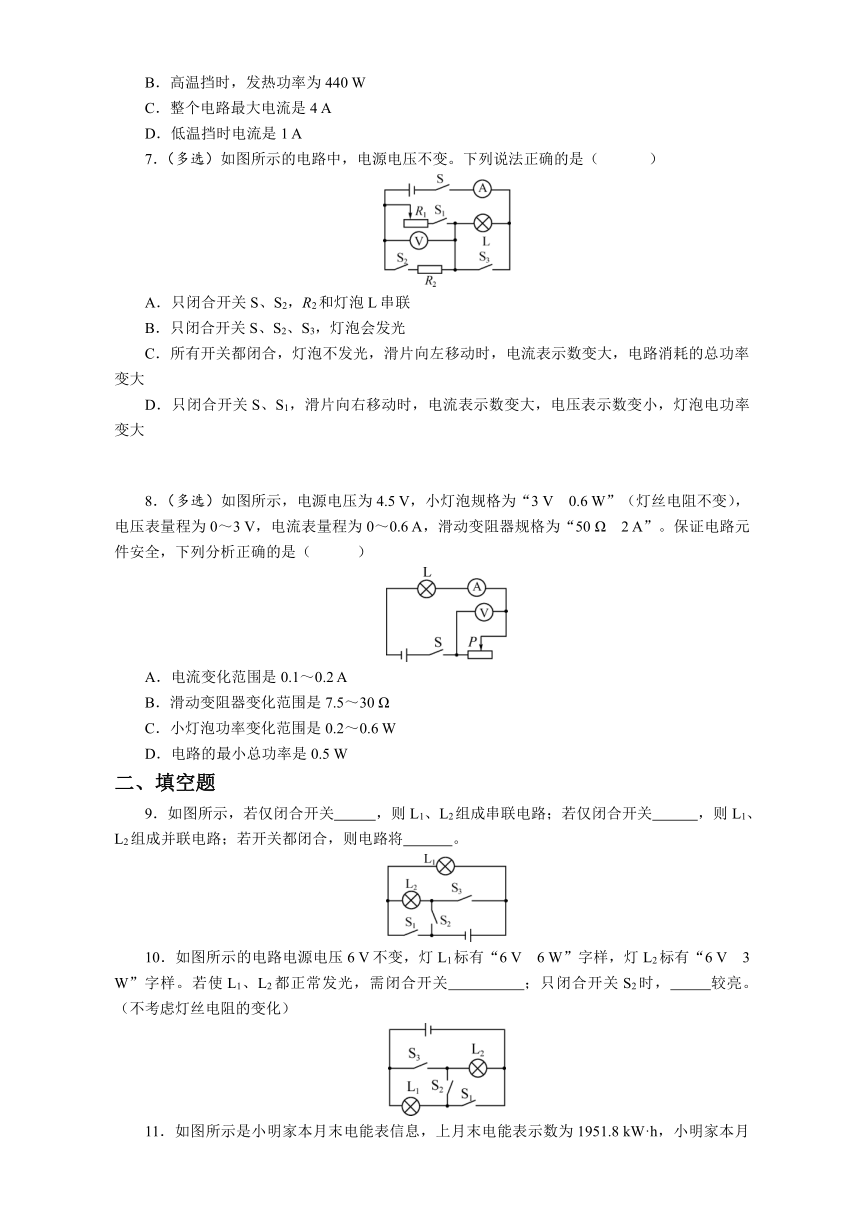

B．高温挡时，发热功率为440 W
C．整个电路最大电流是4 A
D．低温挡时电流是1 A
7．（多选）如图所示的电路中，电源电压不变。下列说法正确的是（ ）
A．只闭合开关S、S2，R2和灯泡L串联
B．只闭合开关S、S2、S3，灯泡会发光
C．所有开关都闭合，灯泡不发光，滑片向左移动时，电流表示数变大，电路消耗的总功率变大
D．只闭合开关S、S1，滑片向右移动时，电流表示数变大，电压表示数变小，灯泡电功率变大
8．（多选）如图所示，电源电压为4.5 V，小灯泡规格为“3 V　0.6 W”（灯丝电阻不变），电压表量程为0～3 V，电流表量程为0～0.6 A，滑动变阻器规格为“50 Ω　2 A”。保证电路元件安全，下列分析正确的是（ ）
A．电流变化范围是0.1～0.2 A
B．滑动变阻器变化范围是7.5～30 Ω
C．小灯泡功率变化范围是0.2～0.6 W
D．电路的最小总功率是0.5 W
二、填空题
9．如图所示，若仅闭合开关　 　，则L1、L2组成串联电路；若仅闭合开关　 　，则L1、L2组成并联电路；若开关都闭合，则电路将　 　。
10．如图所示的电路电源电压6 V不变，灯L1标有“6 V　6 W”字样，灯L2标有“6 V　3 W”字样。若使L1、L2都正常发光，需闭合开关　 　；只闭合开关S2时，　 　较亮。（不考虑灯丝电阻的变化）
11．如图所示是小明家本月末电能表信息，上月末电能表示数为1951.8 kW·h，小明家本月共消耗电能　 　kW·h。小明让一个电暖器单独接入电路，使用高温挡工作6 min，电能表转盘刚好转了200转，电暖器高温挡的实际功率为　 　W。
12．灯泡L上标有“12 V　18 W”字样，当灯泡L正常发光时通过它的电流是　 A；当把该灯泡接在4 V的电源两端时，它的实际电功率为　 　W。（灯丝的电阻不变）
三、实验探究题
13．如图是探究电流通过导体时产生热量与哪些因素有关的实验装置，两个透明容器中密封着初温、质量相同的空气。
（1）图甲是研究　 对电流产生热量的影响；图乙是为了探究电流产生的热量与　 　的大小的关系，通电一段时间后　 　（填“左”或“右”）侧容器产生的热量更多。
（2）图乙装置中R1和R2两根电阻丝在相等的时间内产生的热量之比为Q1∶Q2＝　 　。电阻R3的作用主要是　 　；为了使左右两个U形管内液面高度差更大，R3应选用阻值更　 　（填“大”或“小”）的电阻。
四、计算题
14．电热鞋是一种内置加热系统，可将电能转化为内能的一种功能鞋。如图所示是某款电热鞋的简化工作电路图，电源电压恒为3 V，R1和R2为发热电阻丝、只闭合开关S1时低温挡工作，开关S1、S2都闭合时高温挡工作。高温挡和低温挡的功率之比为4∶1，R1＝3 Ω，忽略电阻丝的阻值随温度变化。求：
（1）低温挡时，通过R1的电流。
（2）低温挡的功率。
（3）R2的电阻值。
15．某新型电饭锅能智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感。小明了解到电饭锅的简化电路如图甲所示，R1和R2均为电热丝，S1和S2为温控开关，其中S2有A、B两个触点，可实现“高温”“中温”和“低温”三挡的转换。当S1闭合、S2连接触点A时，处于高温挡，高温功率为1100 W，已知R1＝55 Ω。求：
（1）处于高温挡时，电饭锅正常工作时电路中的总电流。
（2）电阻R2的阻值。
（3）当开关S1断开、S2连接触点B时处于低温挡，此时电路的总功率。
（4）如图乙所示是在一次煮饭过程中电饭锅功率与时间的关系图像，本次煮饭过程中电饭锅消耗的电能。
参考答案
1． A 　2. D 　3. B 　4. C 　5. A 　6. B 　7. AD 　8. AB 　9. S2　 S1、 S3　短路　10. S1、 S3　 L2　11.120　1 000　12.1.5　2　13.(1)电阻　电流　左　(2)4∶1　使通过R1和R2的电流不同　小　14.(1)1A 　(2)3W 　(3)1Ω 　15.(1)5A 　(2)220Ω 　(3)176W 　(4)1.504 8×106J
