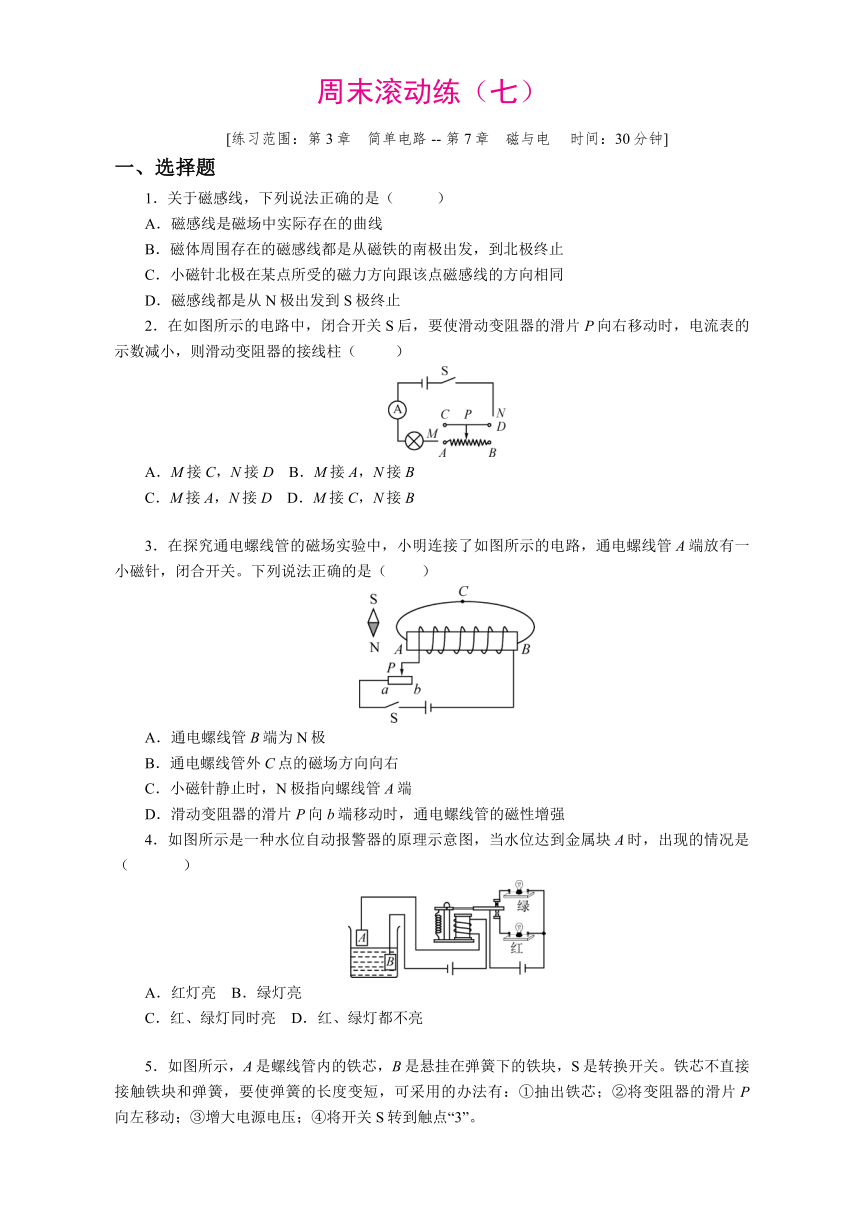

周末滚动练（七）
[练习范围：第3章　简单电路 -- 第7章　磁与电 　时间：30分钟]
一、选择题
1．关于磁感线，下列说法正确的是（　 　）
A．磁感线是磁场中实际存在的曲线
B．磁体周围存在的磁感线都是从磁铁的南极出发，到北极终止
C．小磁针北极在某点所受的磁力方向跟该点磁感线的方向相同
D．磁感线都是从N极出发到S极终止
2．在如图所示的电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表的示数减小，则滑动变阻器的接线柱（　 　）
A．M接C，N接D B．M接A，N接B
C．M接A，N接D D．M接C，N接B
3．在探究通电螺线管的磁场实验中，小明连接了如图所示的电路，通电螺线管A端放有一小磁针，闭合开关。下列说法正确的是（　 　）
A．通电螺线管B端为N极
B．通电螺线管外C点的磁场方向向右
C．小磁针静止时，N极指向螺线管A端
D．滑动变阻器的滑片P向b端移动时，通电螺线管的磁性增强
4．如图所示是一种水位自动报警器的原理示意图，当水位达到金属块A时，出现的情况是（　 　）
A．红灯亮 B．绿灯亮
C．红、绿灯同时亮 D．红、绿灯都不亮
5．如图所示，A是螺线管内的铁芯，B是悬挂在弹簧下的铁块，S是转换开关。铁芯不直接接触铁块和弹簧，要使弹簧的长度变短，可采用的办法有：①抽出铁芯；②将变阻器的滑片P向左移动；③增大电源电压；④将开关S转到触点“3”。

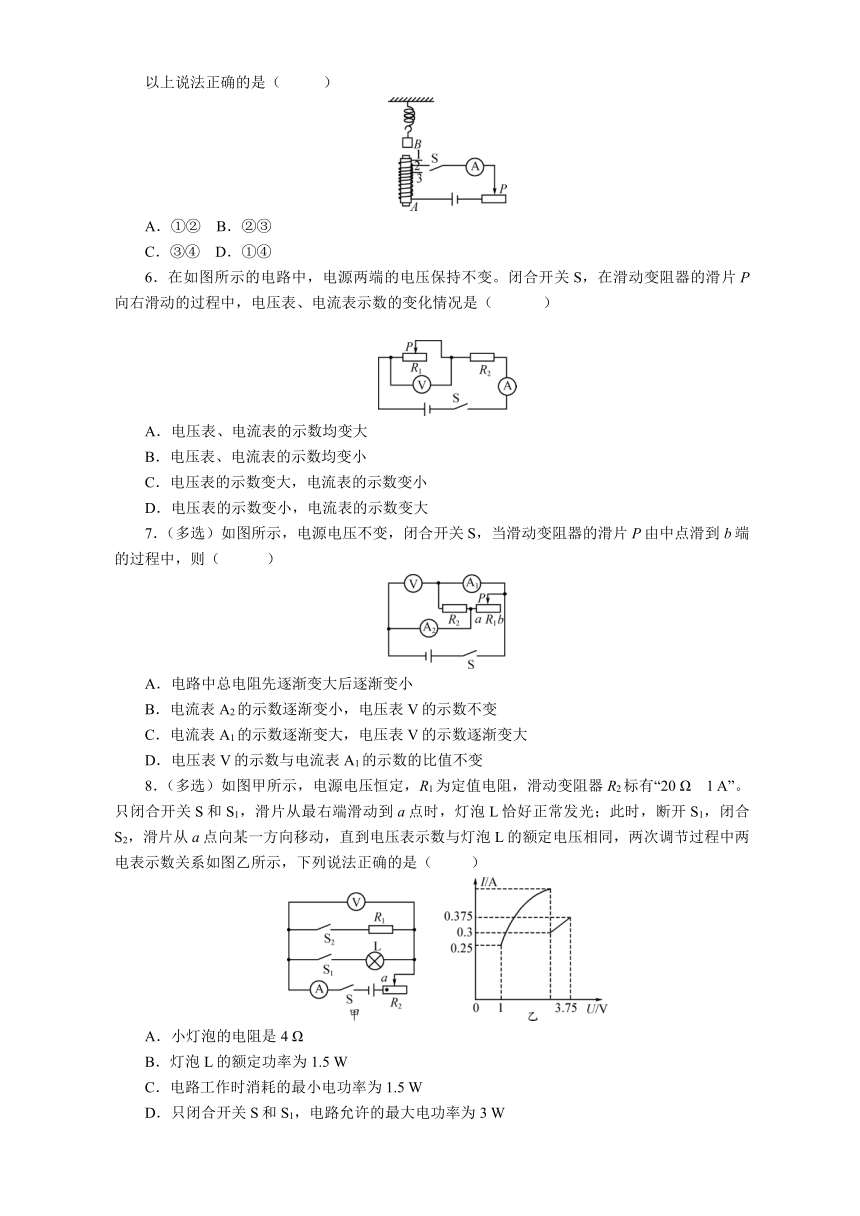

以上说法正确的是（　 　）
A．①② B．②③
C．③④ D．①④
6．在如图所示的电路中，电源两端的电压保持不变。闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，电压表、电流表示数的变化情况是（　 　）
A．电压表、电流表的示数均变大
B．电压表、电流表的示数均变小
C．电压表的示数变大，电流表的示数变小
D．电压表的示数变小，电流表的示数变大
7．（多选）如图所示，电源电压不变，闭合开关S，当滑动变阻器的滑片P由中点滑到b端的过程中，则（ ）
A．电路中总电阻先逐渐变大后逐渐变小
B．电流表A2的示数逐渐变小，电压表V的示数不变
C．电流表A1的示数逐渐变大，电压表V的示数逐渐变大
D．电压表V的示数与电流表A1的示数的比值不变
8．（多选）如图甲所示，电源电压恒定，R1为定值电阻，滑动变阻器R2标有“20 Ω　1 A”。只闭合开关S和S1，滑片从最右端滑动到a点时，灯泡L恰好正常发光；此时，断开S1，闭合S2，滑片从a点向某一方向移动，直到电压表示数与灯泡L的额定电压相同，两次调节过程中两电表示数关系如图乙所示，下列说法正确的是（ ）
A．小灯泡的电阻是4 Ω
B．灯泡L的额定功率为1.5 W
C．电路工作时消耗的最小电功率为1.5 W
D．只闭合开关S和S1，电路允许的最大电功率为3 W
二、填空题
9．南宋文学家文天祥（江西吉安人），在《扬子江》一诗中著下“臣心一片磁针石，不指南方不肯休”的诗句。这里磁针石的南极指向地理位置的　 　方，是因为它受到　 　场的作用。
10．把导线平行地放在小磁针上面，然后通电，磁针发生偏转，改变电流的方向时，磁针的偏转方向也改变，这一现象最早是由丹麦物理学家　 　发现的，这一现象说明，通电导体周围存在　 　；磁场的方向跟　 　有关。
11．如图所示的是电阻值不同的两个电阻的I U图像，若将R1和R2串联接在电源上，消耗的电功率P1　 　P2；若将R1和R2并联接在电源上，相同时间内消耗的电能W1　 　W2。（均填“＞”“＜”或“＝”）
12．为保护视力，我们在学校每天都要做眼保健操。在做眼保健操时，各教室的有线扬声器是同时开播，也是同时停播的。它们的连接方式是　 　联，原因是它们　 　（填“能”或“不能”）独立工作。
13．某用电器铭牌上标有“220 V　100 W”字样，此用电器的额定功率是　 　W，正常工作时的电阻为　 　Ω；当此用电器两端电压为110 V时，实际功率是　 　W。
14．汽油机工作过程由吸气、压缩、　 　和排气冲程组成，压缩冲程将　 　能转化为　 　能。一台汽油机运行时各种能量损耗大致如下：汽缸散热损失25%，废气带走能量占30%，摩擦等机械损耗占10%，则它的机械效率为　 　。
三、作图题
15．如图所示，已知闭合S时通电螺线管的磁感线方向。请你：①在图中标出处于静止状态的小磁针的N、S极；②标出电源的正、负极。
　　
16．请在图中标出A点的磁感线方向及小磁针的N极。
　
四、实验探究题
17．在探究影响电磁铁磁性强弱的因素的实验中，实验室准备的器材有电源、开关、导线、滑动变阻器、两根完全相同的铁钉、表面绝缘的铜线、大头针若干。利用上述器材，制成简易电磁铁甲和乙，并设计了如图所示的电路。请你回答下列问题：
（1）根据图示的情况可知，　 　（填“甲”或“乙”）的磁性强，依据是　 　，说明电流一定时，　 　电磁铁的磁性越强。
（2）当滑片P向左移动时，电磁铁甲、乙吸引大头针的个数　 　（填“增加”或“减少”），说明　 　电磁铁的磁性越强。
（3）电磁铁甲的上端是电磁铁的　 　（填“N”或“S”）极。
五、计算题
18．在做比较不同物质吸热情况的实验过程中，烧杯内装有400 mL的色拉油，用电功率为100 W的电加热器给烧杯中的色拉油加热，如果将色拉油的温度从20 ℃升高到70 ℃，用了591 s。求：
（1）色拉油的质量。（ρ色拉油＝0.9×103 kg/m3）
（2）色拉油吸收的热量。[c色拉油＝1.97×103 J/（kg·℃）]
（3）电加热器的效率。
19．如图所示，电源电压恒定，R1是定值电阻，小灯泡L标有“6 V　3 W”字样，滑动变阻器标有“20 Ω　0.5 A”字样。当R2的滑片P位于最右端时，只闭合S1，小灯泡正常发光；再闭合开关S2、S3，电流表的示数变为1.1 A。求：
（1）小灯泡的额定电流。
（2）只闭合开关S2，R1在100 s内产生的热量。
（3）只闭合开关S3，移动变阻器滑片时，R1的电功率变化范围。
参考答案
1． C 　2. C 　3. B 　4. A 　5. D 　6. C 　7. BD 　8. BD 　9.南　地磁　10.奥斯特　磁场　电流的方向　11.＜　＞　12.并　能　13.100　484　25　14.做功　机械　内　35%
15．
16．
17．(1)乙　乙吸引的大头针多　线圈匝数越多
(2)增加　线圈匝数一定时，电流越大　(3) S
18．(1)0.36kg 　(2)3.546×104J 　(3)60%
19．(1)0.5A 　(2)360J 　(3)0.4～2.5W
