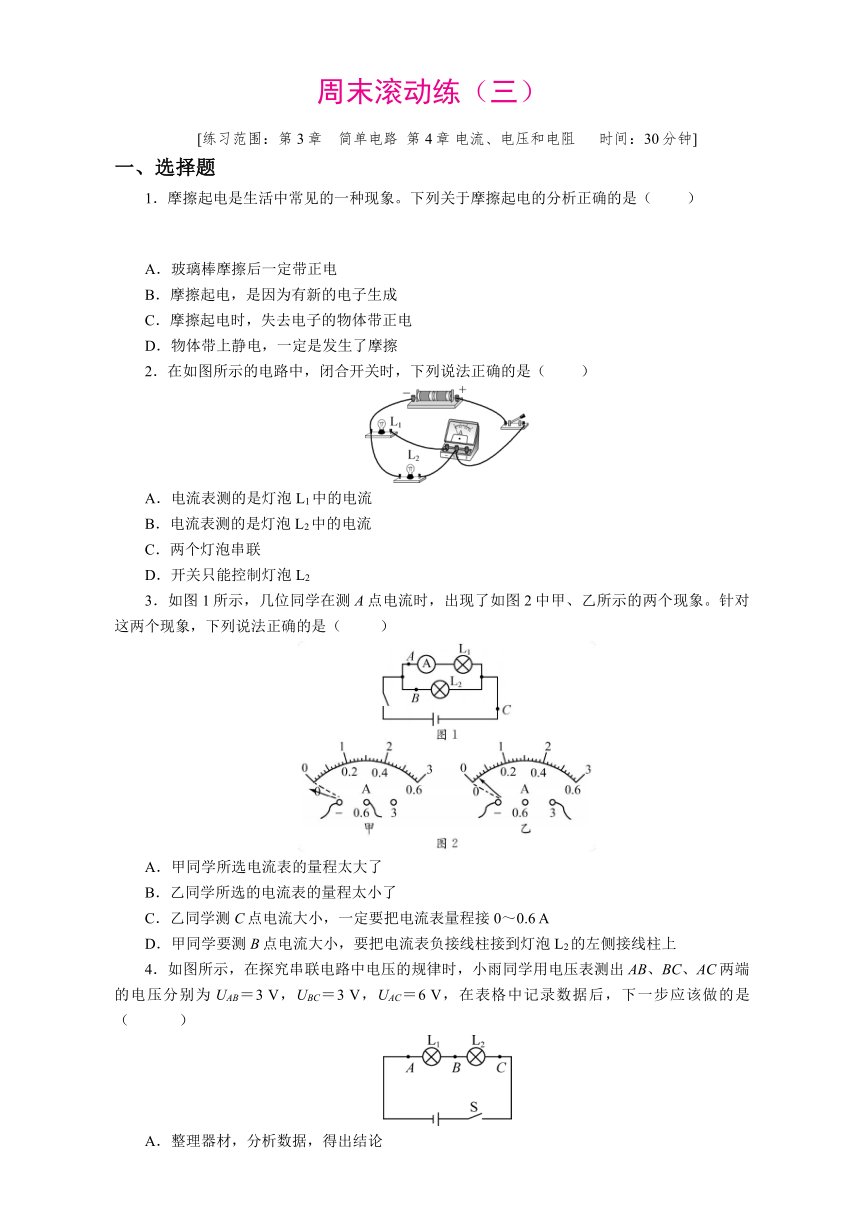

周末滚动练（三）
[练习范围：第3章　简单电路 第4章 电流、电压和电阻 　时间：30分钟]
一、选择题
1．摩擦起电是生活中常见的一种现象。下列关于摩擦起电的分析正确的是（　 　）
　　　　　　　　　　　　　　　　
A．玻璃棒摩擦后一定带正电
B．摩擦起电，是因为有新的电子生成
C．摩擦起电时，失去电子的物体带正电
D．物体带上静电，一定是发生了摩擦
2．在如图所示的电路中，闭合开关时，下列说法正确的是（　 　）
A．电流表测的是灯泡L1中的电流
B．电流表测的是灯泡L2中的电流
C．两个灯泡串联
D．开关只能控制灯泡L2
3．如图1所示，几位同学在测A点电流时，出现了如图2中甲、乙所示的两个现象。针对这两个现象，下列说法正确的是（　 　）
A．甲同学所选电流表的量程太大了
B．乙同学所选的电流表的量程太小了
C．乙同学测C点电流大小，一定要把电流表量程接0～0.6 A
D．甲同学要测B点电流大小，要把电流表负接线柱接到灯泡L2的左侧接线柱上
4．如图所示，在探究串联电路中电压的规律时，小雨同学用电压表测出AB、BC、AC两端的电压分别为UAB＝3 V，UBC＝3 V，UAC＝6 V，在表格中记录数据后，下一步应该做的是（　 　）
A．整理器材，分析数据，得出结论
B．对调L1和L2的位置，再测出一组电压值
C．改变电源电压，再测出几组电压值
D．换用不同规格的小灯泡，再测出几组电压值
5．将一根电阻为R的锰铜合金线连入电路中，要使其连入电路的电阻变小，可行的措施是（　 　）
A．减小合金线两端的电压
B．增大通过合金线中的电流
C．将合金线拉长后连入电路
D．将合金线对折后连入电路
6．如图所示，已知电源电压为10 V。闭合开关后，电压表V1的示数是8 V，电压表V2的示数为7 V，则L1、L2、L3两端电压依次为（　 　）
A．1 V、5 V、3 V B．1 V、6 V、2 V
C．3 V、5 V、2 V D．3 V、2 V、5 V
7．（多选）如图所示电路中，甲、乙、丙为电流表或电压表。闭合开关S后，若小灯泡L1、L2均能发光。则（ ）
A．甲为电流表，乙、丙为电压表
B．乙为电流表，甲、丙为电压表
C．甲为电压表，乙、丙为电流表
D．乙为电压表，甲、丙为电流表
8．（多选）如图所示电路，下列说法正确的是（ ）
A．只闭合开关S1和S2时，灯L1、L2并联，电流表测通过L1、L2的电流之和
B．只闭合开关S1和S3时，灯L2短路，电流表测通过灯L1中的电流
C．只闭合开关S2和S3时，灯L1、L2并联，电流表测通过灯L1的电流
D．只闭合开关S2和S3时，形成了短路，灯L1、L2将会被烧坏
二、填空题
9．端午节吃粽子是我国的一种文化传统。煮粽子时，粽叶的香味进入到米中是　 　现象；在剥粽叶时，感觉到粽叶和米之间很粘，这说明　 　。
10．我国沿海地区的昼夜温差比内陆地区要　 　（填“大”或“小”）得多，这主要是因为水的比热容比较大的缘故。相同质量的海水和砂石，吸收相同的热量后，　 　的温度升高得少。水的比热容是4.2×103 J/（kg·℃），表示的物理意义是　 　。

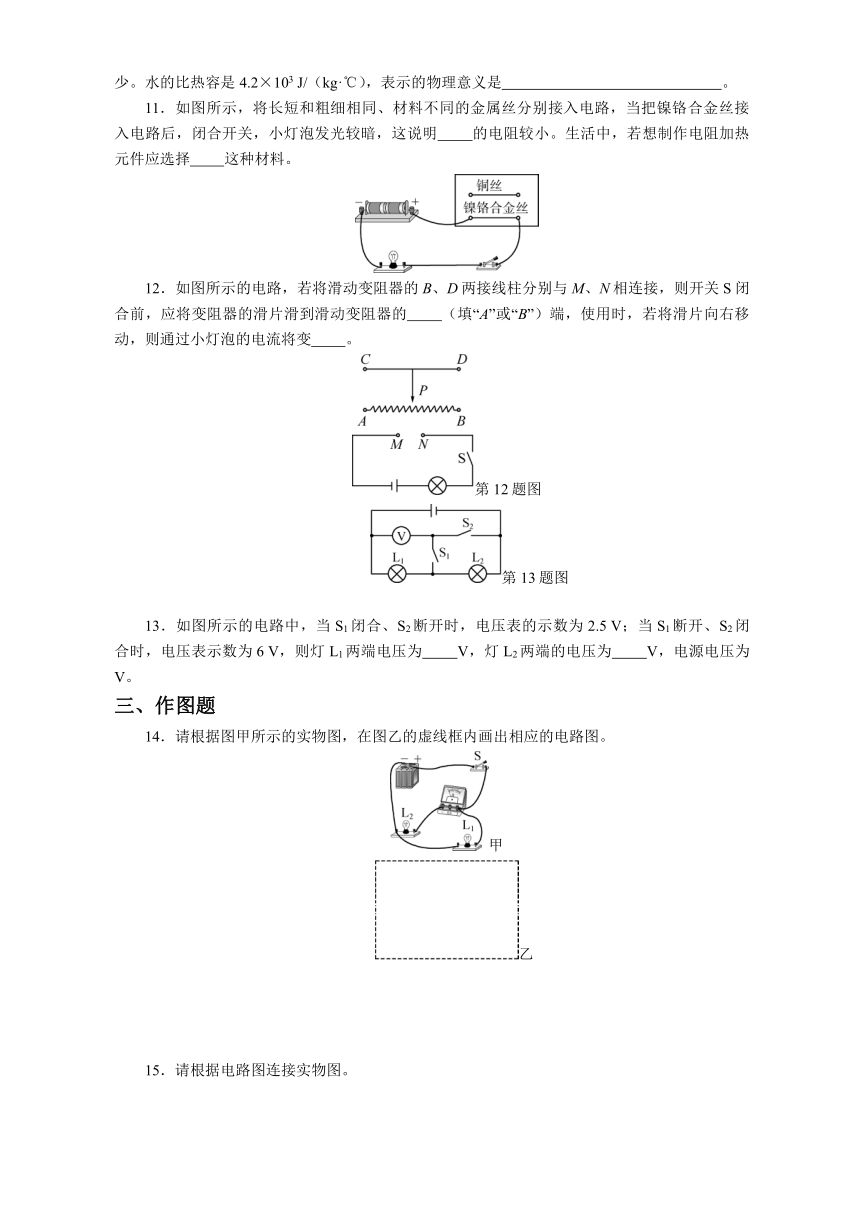

11．如图所示，将长短和粗细相同、材料不同的金属丝分别接入电路，当把镍铬合金丝接入电路后，闭合开关，小灯泡发光较暗，这说明　 　的电阻较小。生活中，若想制作电阻加热元件应选择　 　这种材料。
12．如图所示的电路，若将滑动变阻器的B、D两接线柱分别与M、N相连接，则开关S闭合前，应将变阻器的滑片滑到滑动变阻器的　 　（填“A”或“B”）端，使用时，若将滑片向右移动，则通过小灯泡的电流将变　 　。
第12题图
　　　第13题图
13．如图所示的电路中，当S1闭合、S2断开时，电压表的示数为2.5 V；当S1断开、S2闭合时，电压表示数为6 V，则灯L1两端电压为　 V，灯L2两端的电压为　 　V，电源电压为　 　V。
三、作图题
14．请根据图甲所示的实物图，在图乙的虚线框内画出相应的电路图。
甲
　乙
15．请根据电路图连接实物图。
16．如图所示，请在图中两个“○”内填“电压表”和“电流表”的符号，使两灯组成并联电路。
四、实验探究题
17．物理兴趣小组探究串、并联电路中的电流特点。
（1）他们先用图甲所示的实验电路探究并联电路的电流特点。
①闭合开关，此时电流表测量的是　 　（填“干路”或“灯泡L1”）的电流；小明要测量通过灯泡L2的电流，应先　 　，再将图甲中导线a的一端移动到　 　上。
②分析下表可初步得出结论：并联电路干路中的电流等于　 　。
干路 电流/A L1所在的 支路电流/A L2所在的 支路电流/A
0.48 0.24 0.24
③为了使结论更具有普遍性，他们还应该再用　 　（填“相同”或“不同”）规格的灯泡进行多次实验。
（2）另一组同学用图乙所示的电路探究串联电路的电流特点。闭合开关S，发现灯泡L1比L2更亮，由此做出猜想：在串联电路中，通过灯泡的电流大小与灯泡离电源正极的远近有关。
①小华用电流表分别测出图乙A、B、C三处的电流，电流表示数均如图丙所示，为　 　A，说明串联电路中的电流　 　。
②小红未测量电流，只对图乙电路进行了改动，也证明了刚才的猜想是错误的，请你猜测她的做法：　 　。（写出一种即可）
参考答案
1． C 　2. A 　3. D 　4. D 　5. D 　6. C 　7. BD 　8. AB 　9.扩散　分子间存在引力　10.小　海水　1kg 的水每升高(或降低)1 ℃吸收(或放出)的热量为4.2×103J
11．铜丝　镍铬合金丝　12.A　大　13.2.5　3.5　6
14．
15．
16．
17．(1)①干路　断开开关　电流表负接线柱　②各支路电流之和　③不同　(2)①0.2　都相等　②交换两灯的位置，发现灯的亮度不变
