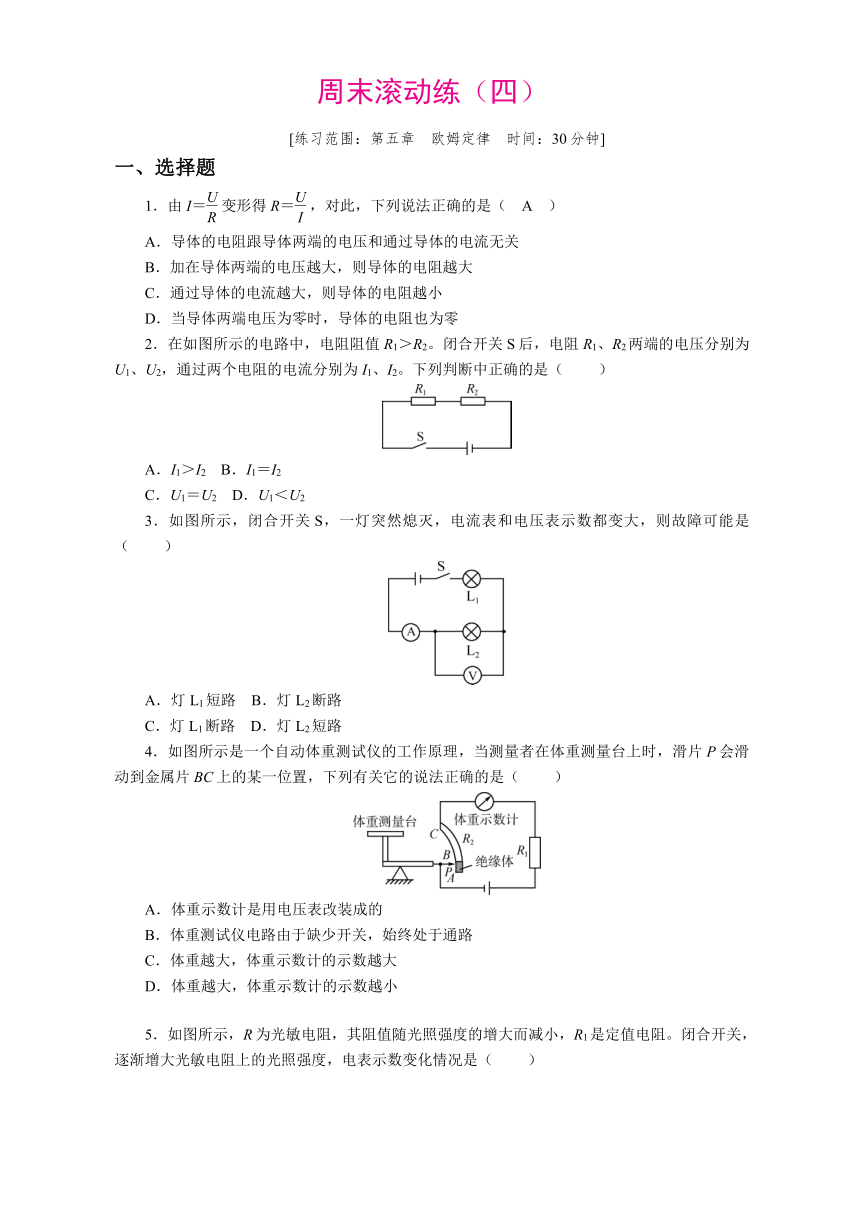

周末滚动练（四）
[练习范围：第五章　欧姆定律　时间：30分钟]
一、选择题
1．由I＝变形得R＝，对此，下列说法正确的是（　A　）
A．导体的电阻跟导体两端的电压和通过导体的电流无关
B．加在导体两端的电压越大，则导体的电阻越大
C．通过导体的电流越大，则导体的电阻越小
D．当导体两端电压为零时，导体的电阻也为零
2．在如图所示的电路中，电阻阻值R1＞R2。闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2。下列判断中正确的是（　 　）
A．I1＞I2 B．I1＝I2
C．U1＝U2 D．U1＜U2
3．如图所示，闭合开关S，一灯突然熄灭，电流表和电压表示数都变大，则故障可能是（　 　）
A．灯L1短路 B．灯L2断路
C．灯L1断路 D．灯L2短路
4．如图所示是一个自动体重测试仪的工作原理，当测量者在体重测量台上时，滑片P会滑动到金属片BC上的某一位置，下列有关它的说法正确的是（　 　）
A．体重示数计是用电压表改装成的
B．体重测试仪电路由于缺少开关，始终处于通路
C．体重越大，体重示数计的示数越大
D．体重越大，体重示数计的示数越小

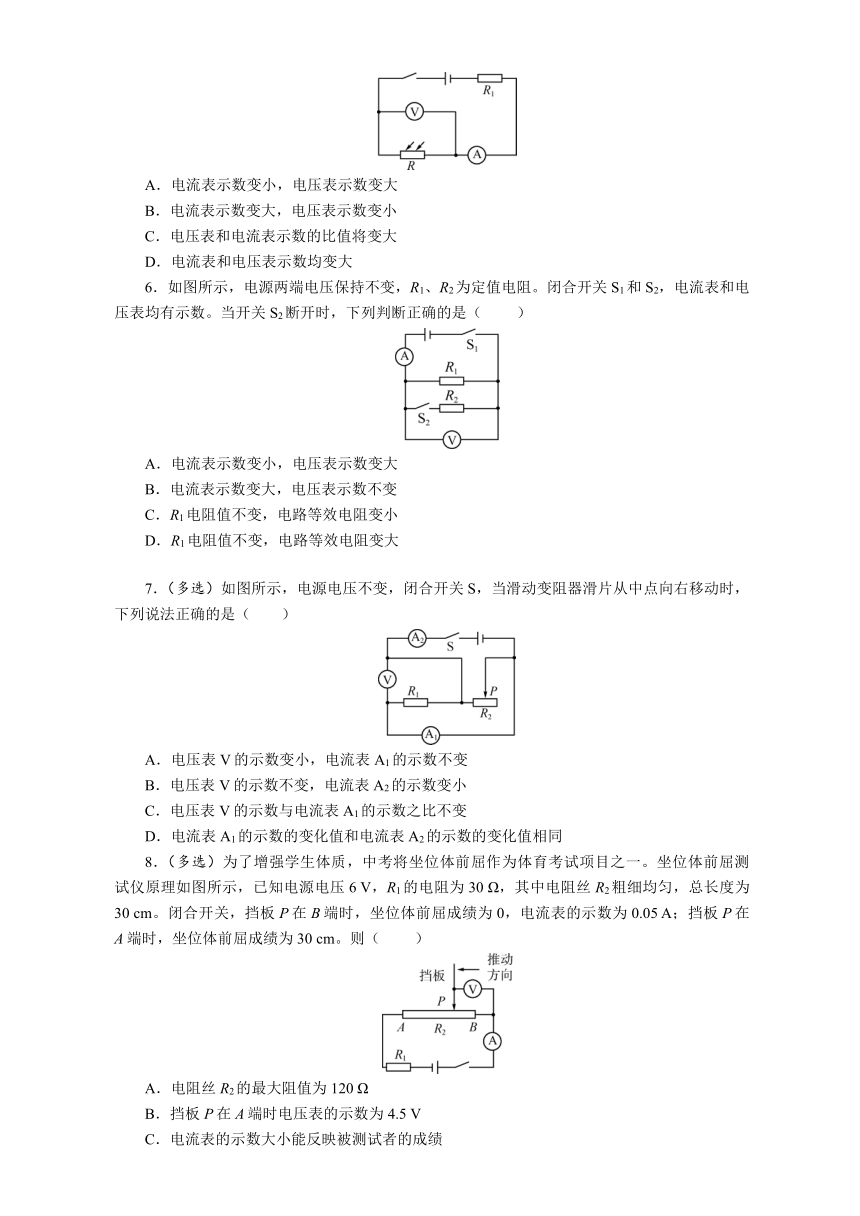

5．如图所示，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻。闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是（　 　）
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电压表和电流表示数的比值将变大
D．电流表和电压表示数均变大
6．如图所示，电源两端电压保持不变，R1、R2为定值电阻。闭合开关S1和S2，电流表和电压表均有示数。当开关S2断开时，下列判断正确的是（　 　）
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数不变
C．R1电阻值不变，电路等效电阻变小
D．R1电阻值不变，电路等效电阻变大
7．（多选）如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片从中点向右移动时，下列说法正确的是（ ）
A．电压表V的示数变小，电流表A1的示数不变
B．电压表V的示数不变，电流表A2的示数变小
C．电压表V的示数与电流表A1的示数之比不变
D．电流表A1的示数的变化值和电流表A2的示数的变化值相同
8．（多选）为了增强学生体质，中考将坐位体前屈作为体育考试项目之一。坐位体前屈测试仪原理如图所示，已知电源电压6 V，R1的电阻为30 Ω，其中电阻丝R2粗细均匀，总长度为30 cm。闭合开关，挡板P在B端时，坐位体前屈成绩为0，电流表的示数为0.05 A；挡板P在A端时，坐位体前屈成绩为30 cm。则（ ）
A．电阻丝R2的最大阻值为120 Ω
B．挡板P在A端时电压表的示数为4.5 V
C．电流表的示数大小能反映被测试者的成绩
D．电压表的示数为3 V时，被测试者的成绩是20 cm
二、填空题
9．将R1＝10 Ω和R2＝15 Ω两个电阻并联起来接在电路中，总电阻是　 　Ω；通过R1的电流与干路的电流之比是　 　。
10．一段导体两端电压为9 V，导体的电阻为10 Ω，若导体两端的电压降为4.5 V，导体的电阻是　 　Ω；若将此导体拉长后其电阻将会　 　。
11．一个灯泡的电阻是20 Ω，正常工作的电压是8 V，灯泡正常工作时通过它的电流是　 　A。现在把它接到电压是9 V的电源上，要使它正常工作，需要给它　 　联一个阻值为　 　Ω的电阻。
12．两只不同材料制成的电阻RA和RB，各自的电压与电流关系图像分别为图中的A、B，RB的电阻是　 　Ω。若将它们串联接在电压为4.5 V的电源上，则RB两端的电压为　 　V，此时RB的电阻是　 　Ω。
13．如图所示，电源电压U保持不变，电阻R1＝R2＝R3。若只使R2、R3并联接入电路，则应闭合开关　 ，此时电流表示数为I1；若使R1、R2串联接入电路，此时电流表示数为I2，则I1∶I2＝　 　。
三、实验探究题
14．小华同学为了探究电流与电阻的关系设计如图甲的实验电路，她在学校实验室找来了一些实验器材：电压恒为3 V的电源，电流表、电压表各一只，一个开关，阻值分别为10 Ω、20 Ω、50 Ω的定值电阻各一个，滑动变阻器（标有“20 Ω　1 A”字样），导线若干。
（1）检查仪器时，发现电流表的指针如图乙所示，接下来应　 　。
（2）在连接实验电路时，小华应将开关处于　 　状态，闭合开关前，应将滑动变阻器滑片滑到最　 　（填“左”或“右”）端。
（3）小华连接好电路，闭合开关后，移动滑动变阻器滑片时，发现电流表指针正常偏转，电压表示数为0，则发生这种故障的原因可能是　 　。
（4）故障排除后，小华先将10 Ω电阻接入电路，移动滑动变阻器滑片，使电压表示数为2 V，读出电流表示数后，断开开关，她直接拆下10 Ω的电阻，改换成阻值20 Ω的电阻继续做实验，闭合开关，电压表示数如图丙所示。要完成这次实验，接下来她应将滑动变阻器滑片向　 　（填“左”或“右”）端移动，使电压表示数为　 　V。
（5）当小华改用50 Ω的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，你认为其原因可能是　 　。
（6）小华解决了上述问题后，完成了实验，利用收集到的多组数据，作出了如图丁所示的电流I随电阻R变化的关系图像，分析图像得出了电流与电阻的关系是　 　。
（7）小华将定值电阻换成一个正常发光时电压为3 V的小灯泡，并绘制了其电流随电压变化的图像（即I U图像），小华发现她所描绘的定值电阻的I U图像是一条直线，而小灯泡的I U图像如图戊所示，原因可能是小灯泡的电阻与　 　有关。由小灯泡的I U图像可求得小灯泡正常发光时的电阻为　 　Ω。
四、计算题
15．如图所示的电路，电源电压保持不变，灯泡正常发光时的电压为6 V，当开关S1闭合、S2断开时，灯泡恰好正常发光，电流表读数为0.5 A，电压表读数为4 V。求：
（1）电源电压和电阻R0的阻值。
（2）当开关S1、S2都闭合时，电流表和电压表的示数。
参考答案
1． A 　2. B 　3. A 　4. C 　5. B 　6. D 　7. BC 　8. BD 　9.6　3∶5　10.10　变大　11.0.4　串　2.5　12.5　1.5　5　13. S 1、 S 2　4∶1　14.(1)对电流表调零　(2)断开　右　(3)定值电阻R短路　(4)右　2　(5)滑动变阻器的最大阻值太小了　(6)电压一定时，导体中的电流跟导体的电阻成反比　(7)温度　6
15．(1)电源的电压为10V ，R0＝8Ω 　(2)电压表的示数为10V ，电流表的示数为1.25A
