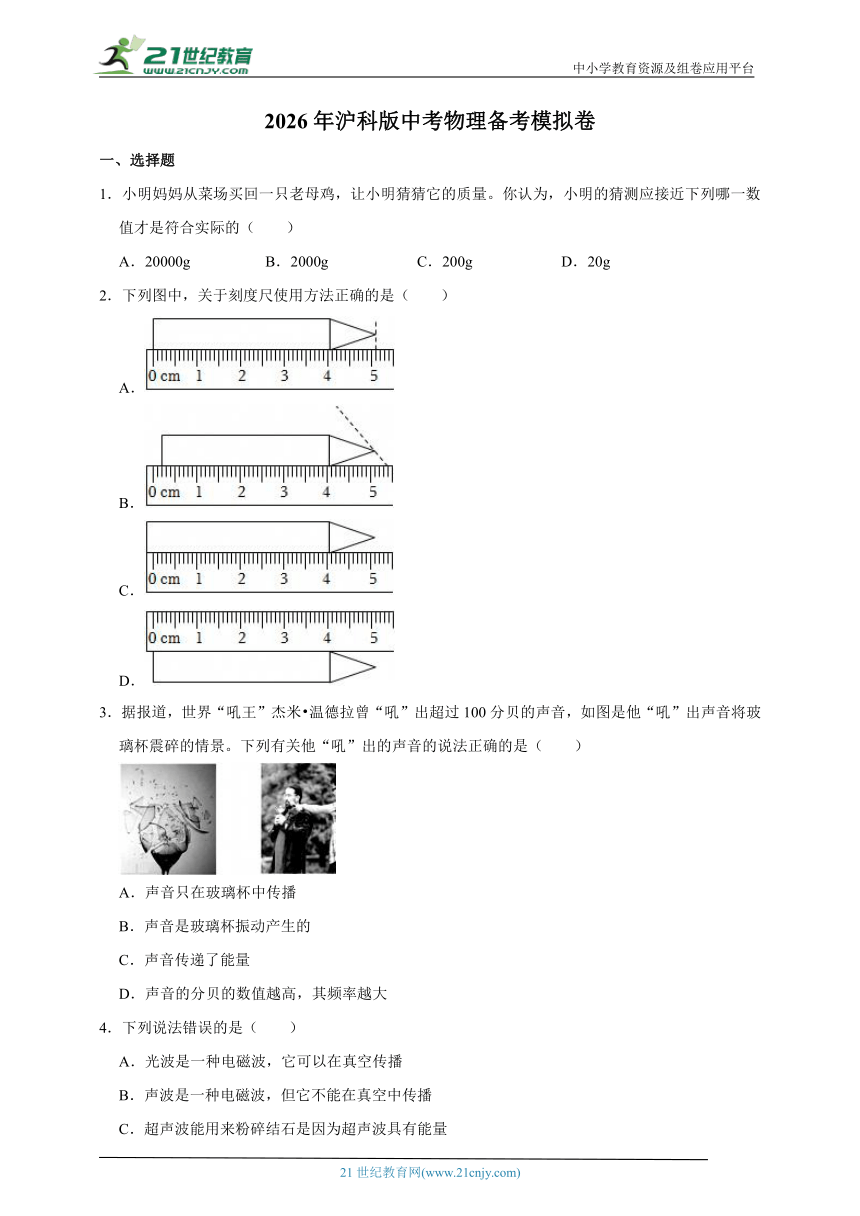

2026年沪科版中考物理备考模拟卷
一、选择题
1．小明妈妈从菜场买回一只老母鸡，让小明猜猜它的质量。你认为，小明的猜测应接近下列哪一数值才是符合实际的（　　）
A．20000g B．2000g C．200g D．20g
2．下列图中，关于刻度尺使用方法正确的是（　　）
A．
B．
C．
D．
3．据报道，世界“吼王”杰米 温德拉曾“吼”出超过100分贝的声音，如图是他“吼”出声音将玻璃杯震碎的情景。下列有关他“吼”出的声音的说法正确的是（　　）
A．声音只在玻璃杯中传播
B．声音是玻璃杯振动产生的
C．声音传递了能量
D．声音的分贝的数值越高，其频率越大
4．下列说法错误的是（　　）
A．光波是一种电磁波，它可以在真空传播
B．声波是一种电磁波，但它不能在真空中传播
C．超声波能用来粉碎结石是因为超声波具有能量
D．光纤通信是一种利用光波在光导纤维中传输信息的通信方式
5．下列关于导体的说法中，正确的是（　　）
A．一根金属丝被均匀拉长后，它的电阻将变大
B．导体中没有电流通过时，导体就没有电阻
C．保险丝都是用半导体材料制成的
D．粗导线的电阻一定比细导线的电阻大
6．公共汽车上涉及到许多物理知识，其中分析正确的是（　　）
A．轮胎上有花纹﹣﹣用来减小摩擦
B．使用的IC收费卡﹣﹣利用了超声波原理
C．后门上方安装的摄像头﹣﹣利用凸透镜成倒立放大的实像
D．车窗打开时，遮阳的窗帘总是往外飘﹣﹣窗外空气流速大，压强小
7．如图所示，以下实例所列举的几个力中，没有对物体做功的力是（　　）
A．船在水的作用下前进一段距离
B．静止的小车在拉力的作用下向前运动
C．汽车在刹车阻力的作用下滑行了一段距离
D．当杠铃静止后，举重运动员对杠铃的支持力
8．受高空落物伤人的启示，美军正在研制一种名为“上帝之杖”的太空武器。“上帝之杖”实质就是高密度、耐高温的金属棒，它要依托太空平台的搭载，借助小型火箭助推到高空中，利用它下落时的巨大动能，对地球战略目标实施打击，破坏力巨大。它攻击目标的巨大能量主要来源于（　　）
A．小型火箭助推动能
B．“上帝之杖”本身的内能
C．与大气摩擦产生的能量
D．下落过程重力势能转化的动能
9．在如图所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（　　）
A．1.0A 0.2A B．0.8A 0.2A
C．0.2A 1.2A D．0.8A 1.2A
10．某同学制作了如图所示的潜水艇模型，下列说法错误的是（　　）
A．潜艇模型是通过改变潜艇的重力实现沉浮的
B．向内推注射器活塞，水会被压入试管中，可实现潜艇下沉
C．向外拉注射器活塞，试管内水量适当时，可实现潜艇悬浮
D．潜艇模型的试管上绕些铁丝，可保持试管稳定
二、填空题
11．1897年英国科学家汤姆逊发现了比原子小的多的带　 　 电的电子，从而揭开了原子具有结构的秘密；金属锡的原子核带有50个元电荷，它的原子核外带有　 　 个电子。
12．与磁现象有关的我国古代四大发明之一是　 　 ，他是用天然磁石制成的。科学家正在研究、开发和平利用核聚变产生的能量，目前还处于实验阶段，该实验需要强磁场，而天然磁体无法满足此实验要求，科学家尝试利用　 　 周围存在的磁场来达到目的，你认为可以通过　 　 增强其磁场的强度（写出一条即可）。
13．把一台手摇发电机跟灯泡连接起来，使线圈在磁场中转动，我们可以通过 　 　 这一现象来判断电路中有电流，如图甲所示，手摇发电机的工作原理是 　 　 。把两个发光二极管极性 　 　 地并联起来（填“相同”或“相反”），并与发电机串联，如图乙所示。转动摇把，发现两个二极管交替发光，说明电路中产生的是 　 　 电流，简称交流。
三、解答题
14．脱脂人发具有在空气潮湿时伸长，干燥时缩短的特性。将质量为m的金属指针固定在木框上A点（可自由转动），脱脂人发固定在木框上的B点和指针上C的点，又将轻弹簧分别固定在C、D两点，再配上刻度盘，就构成了简易“湿度计”，如图。此“湿度计”中有杠杆　 　 处；阴雨天时指针向　 　 偏转（填“左”或“右”）；该湿度计的向缺点是　 　 。
15．如图所示，AO为入射光线，O为入射点。根据光的折射特点在图中画出折射光线的大致位置，并用字母θ表示折射角。
16．一小车水平向右匀速运动，在车厢顶部用细绳竖直悬挂一个小球，小球与竖直车厢壁刚好接触，作出小车向右匀速运动时小球受力的示意图。
17．在“探究电流与电阻的关系”的实验中：
（1）连接电路时，开关应当 　 　 。
（2）小新将实物连接成如图所示的电路，其中有一处连线错误，请你在连接错误的导线上画“×”并改正。
（3）将电路连正确后，闭合开关，移动滑动变阻器的滑片P，使定值电阻R两端的电压为2V，此时电流表的示数如图乙所示，为 　 　 A，则R的阻值为 　 　 Ω。
（4）断开开关，将前面实验的那个电阻换成10Ω的电阻后，再闭合开关，电压表示数将 　 　 （填“变大”或“变小”），此时应将滑片P向 　 　 （填“A”或“B”）端移动，使电阻两端的电压为 　 　 V。
（5）小芳同学正确连接电路后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表有示数，其原因可能是 　 　 。
18．如图，电动机M的线圈电阻为0.5欧，当S断开时，电流表读数1安。当S闭合时，电流表读数3安。问：
（1）电阻R为多大？
（2）电动机的机械功率为多大？
（3）电动机工作2分钟，电动机线圈产生了多少热量？
19．步行不仅是一种简易的健身运动，而且还能方便地对一些长度进行估测。
（1）步距可作为身体上的一把“尺子”，为了使这把“尺子”更可靠，请你说出一种测量步距的方法：　 　 。
（2）小华测出自己的步距为0.5m，他从教学楼的一端走到另一端，共走了84步，则教学楼的长度是多少米？如果这个过程用时35s，则他的步行速度是多少？
（3）小华根据自己的腿长和步距画出了如图所示的步行示意图，对步行时重心的变化进行了分析，当两脚一前一后着地时重心降低，而单脚着地迈步时重心升高，因此每走一步都要克服重力做功。如果小华的质量为50kg，请根据图中小华测量的有关数据，计算他每走一步克服重力所做的功。
2026年沪科版中考物理备考模拟卷
参考答案与试题解析
一、选择题
1．小明妈妈从菜场买回一只老母鸡，让小明猜猜它的质量。你认为，小明的猜测应接近下列哪一数值才是符合实际的（　　）
A．20000g B．2000g C．200g D．20g
【答案】B
【分析】首先要对质量的单位有较深刻的认识，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：
一只老母鸡的质量大约是4斤左右，即2kg＝2000g，故2000g符合实际。
故选：B。
【点评】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，选出符合生活实际的答案即可。
2．下列图中，关于刻度尺使用方法正确的是（　　）
A．
B．
C．
D．
【答案】A
【分析】刻度尺的使用规则：
（1）首先要了解刻度尺：①量程是多少；②零刻度是否磨损；③分度值是多少；
（2）使用时：①刻度尺要与被测部分对齐；②让刻度尺有刻度的一面靠近被测部分，测量的始端与0刻度线对齐，如果0刻度线磨损，可以与其它整格刻线对齐，测量结果要减去前面的数值；③读数时视线要与尺面垂直；④读数时结果要估读到分度值的下一位；⑤记录数据要写单位。
【解答】解：A、读数时视线与尺面垂直，铅笔左侧未与0刻度线对齐，故A正确；
B、读数时视线没与尺面垂直，故B错误；
C、铅笔左侧没与整刻度线对齐，故C错误；
D、刻度尺有刻线的一侧没有紧靠铅笔测量，故D错误。
故选：A。
【点评】此题考查的是刻度尺的正确使用，属于基本技能的考查，难度不大，容易选择。
3．据报道，世界“吼王”杰米 温德拉曾“吼”出超过100分贝的声音，如图是他“吼”出声音将玻璃杯震碎的情景。下列有关他“吼”出的声音的说法正确的是（　　）
A．声音只在玻璃杯中传播
B．声音是玻璃杯振动产生的
C．声音传递了能量
D．声音的分贝的数值越高，其频率越大
【答案】C
【分析】声音可以传递信息，如：隆隆的雷声预示着一场可能的大雨；
声音能够传递能量，如：利用声波来清洗钟表等精细的机械。
【解答】解：A、声音可以在固体、液体、气态等介质中传播，故A错误；
B、声音是杰米 温德拉的声带振动发出的，故B错误；
C、杰米 温德拉的声音能将玻璃杯震碎，说明声音能传递能量，故C正确；
D、分贝是响度的单位，值越高，说明声带振幅越大，故D错误。
故选：C。
【点评】此题考查的是声的利用，是一道声学的基础题；声波传递能量的性质可以应用在很多方面。
4．下列说法错误的是（　　）
A．光波是一种电磁波，它可以在真空传播
B．声波是一种电磁波，但它不能在真空中传播
C．超声波能用来粉碎结石是因为超声波具有能量
D．光纤通信是一种利用光波在光导纤维中传输信息的通信方式
【答案】B
【分析】根据电磁波、声波、光纤通信等知识点的掌握来判断。
【解答】解：A、光波、无线电波、X射线等都是电磁波，电磁波可以在真空中传播。故A正确；
B、声波不是电磁波，也不能在真空中传播。故B错误；
C、超声波可以碎石，本身具有能量才能传递能量。故C正确；
D、光纤通信是利用光波在光导纤维中传输信息的通信。故D正确。
故选：B。
【点评】本题考查对声波、电磁波的了解和掌握情况，是一道基础类习题。
5．下列关于导体的说法中，正确的是（　　）
A．一根金属丝被均匀拉长后，它的电阻将变大
B．导体中没有电流通过时，导体就没有电阻
C．保险丝都是用半导体材料制成的
D．粗导线的电阻一定比细导线的电阻大
【答案】A
【分析】电阻是导体自身的一种特性，它由导体的材料、长度、横截面积和温度决定，与加在导体两端的电压和通过导体的电流大小无关。
【解答】解：A、金属丝被均匀拉长后，长度变长，横截面积变小，电阻变大，故A正确；
B、电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关，故B错误；
C、保险丝的作用是电路中电流过大时自动熔断，可见，其熔点一定要低；另外其利用了电流的热效应，一定容易发热，则一定要有较大的电阻率，故C错误；
D、导线的长度和材料不确定，电阻大小仅从横截面积大小无法比较。此说法错误；
故选：A。
【点评】此题主要考查影响电阻大小的因素，是一道基础题；解答此题的关键是我们要知道电阻的大小和电压和电流无关。
6．公共汽车上涉及到许多物理知识，其中分析正确的是（　　）
A．轮胎上有花纹﹣﹣用来减小摩擦
B．使用的IC收费卡﹣﹣利用了超声波原理
C．后门上方安装的摄像头﹣﹣利用凸透镜成倒立放大的实像
D．车窗打开时，遮阳的窗帘总是往外飘﹣﹣窗外空气流速大，压强小
【答案】D
【分析】A、摩擦力大小的影响因素：压力和接触面的粗糙程度。压力越小，接触面越光滑，摩擦力越小。
B、公交车上使用的IC收费卡是利用电磁感应原理制成的。
C、摄像头是利用凸透镜的成像规律，物体在凸透镜的二倍焦距以外，成倒立缩小的实像。
D、流体流速越大的地方，压强越小。
【解答】解：A、轮胎上有花纹是增大接触面的粗糙程度增大摩擦力。故A不符合题意。
B、公交车上使用的IC收费卡属于非接触卡，非接触IC卡离读卡器一定距离就能完成读卡，这是因为它的卡基内嵌有一组特别的感应线圈，在这种卡片靠近读卡器时，读卡器内发出的特别的射频载波（包含控制信号）在IC卡片的感应线圈周围形成一个具有一定强度的交变磁场，正是通过这个交变磁场使得卡基中的感应线圈产生电动势，并利用这个电动势作为卡片电路的驱动电源，并指挥芯片完成数据的读取、修改、储存。IC卡是利用电磁感应来工作的。故B不符合题意。
C、摄像头是利用凸透镜的成像规律，物体在凸透镜的二倍焦距以外，成倒立缩小的实像。故C不符合题意。
D、车窗打开时，遮阳的窗帘总是往外飘，说明车窗外空气流速快，压强小。故D符合题意。
故选：D。
【点评】掌握汽车上的物理知识，转弯时抓好扶手，摄像头，方向盘是什么机械，方向盘上的花纹，刷IC卡，发动机，反光镜等等。
7．如图所示，以下实例所列举的几个力中，没有对物体做功的力是（　　）
A．船在水的作用下前进一段距离
B．静止的小车在拉力的作用下向前运动
C．汽车在刹车阻力的作用下滑行了一段距离
D．当杠铃静止后，举重运动员对杠铃的支持力
【答案】D
【分析】（1）判定是否做功，就看其是否同时满足做功的两个必要因素：①作用在物体上的力；②物体在力的方向上通过的距离。两个条件缺一不可。
（2）根据选择项中的物理情景，看其是否同时具备做功的两个必要因素，从而可以确定其正误。
【解答】解：A、水给船一个作用力，船在这个力的作用下通过了一段距离，同时具备了做功的两个必要因素，故水对船做了功。故A不合题意。
B、小车在拉力的作用下通过了一段距离，同时具备了做功的两个必要因素，故拉力对小车做了功。故B不合题意。
C、汽车受到刹车阻力的作用，并且其产生力效果，使汽车由运动变为静止，故刹车阻力对汽车做了功。故C不合题意。
D、运动员举起杠铃后，虽然此时运动员对杠铃有一个支持力的作用，但此时杠铃不再运动，有力但没有距离，不同时具备做功的两个必要因素，故支持力没有做功。故D符合题意。
故选：D。
【点评】（1）此题考查了力是否做功的判定。
（2）力做功必须同时具备做功的两个必要因素。
（3）不做功的情况一般有以下三种：①有力无距离，如D选择项以及搬而未动，举而未起；②有距离无力，物体由于惯性而运动；③有力也有距离，但距离的方向与力的方向垂直，如人提着水桶在水平地面上运动。
8．受高空落物伤人的启示，美军正在研制一种名为“上帝之杖”的太空武器。“上帝之杖”实质就是高密度、耐高温的金属棒，它要依托太空平台的搭载，借助小型火箭助推到高空中，利用它下落时的巨大动能，对地球战略目标实施打击，破坏力巨大。它攻击目标的巨大能量主要来源于（　　）
A．小型火箭助推动能
B．“上帝之杖”本身的内能
C．与大气摩擦产生的能量
D．下落过程重力势能转化的动能
【答案】D
【分析】解决该题需掌握以下知识：
（1）动能大小的影响因素：质量、速度。质量越大，速度越大，动能越大；
（2）重力势能大小的影响因素：质量、被举得高度。质量越大，高度越高，重力势能越大；
（3）在发生能量转化时，减小的能转化为增大的能。
【解答】解：“上帝之杖”在高空下落过程中，质量不变，而高度越来越小，因此其重力势能越来越小，
但它的速度越来越快，因此动能越来越大，在下落过程重力势能转化为动能，它获得的动能越大，破坏力就越强。
故选：D。
【点评】此题通过生活中发生的事件考查了影响动能和重力势能的影响因素，以及能量间的转化，要注意辨别。
9．在如图所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（　　）
A．1.0A 0.2A B．0.8A 0.2A
C．0.2A 1.2A D．0.8A 1.2A
【答案】B
【分析】由电路图可知，两电阻并联，电流表A1测干路电流，A2测R2支路的电流，根据并联电路的电流特点确定两电流表的量程，并根据分度值读出其大小和求出通过R1的电流。
【解答】解：由电路图可知，两电阻并联，电流A1测干路电流，A2测R2支路的电流，
因并联电路干路电流大于各支路电流，且两指针的位置相同，
A1的量程为大量程，分度值0.1A，则干路电流：I＝IA1＝1A，
A2量程为小量程，分度值0.02A，则R2中的电流：I2＝IA2＝0.2A，
故通R1的电流：
I1＝I﹣I2＝1A﹣0.2A＝0.8A。
故选：B。
【点评】本题考查了电流表的读数和并联电路的特点，分清电路的连接方式和电流表量程的判读是解决本题的关键。
10．某同学制作了如图所示的潜水艇模型，下列说法错误的是（　　）
A．潜艇模型是通过改变潜艇的重力实现沉浮的
B．向内推注射器活塞，水会被压入试管中，可实现潜艇下沉
C．向外拉注射器活塞，试管内水量适当时，可实现潜艇悬浮
D．潜艇模型的试管上绕些铁丝，可保持试管稳定
【答案】B
【分析】潜水艇是通过改变自身的重力来实现下潜、悬浮和上浮的，结合这个特点来对此题的模型进行分析。
【解答】解：
A、当潜艇模型浸没在水中时，排开水的体积不变，所受浮力不变，因此模型的上浮和下沉是通过改变潜艇的重力来实现的，故A正确；
B、图中潜艇模型，向内推注射器活塞，水会被压出试管，此时模型的自重减小，模型上浮，故B错误；
C、向外拉注射器活塞，试管内水增加，试管内水量适当时，潜艇可能悬浮，故C正确；
D、试管左轻、右重，为了保持试管稳定，潜艇模型的试管上绕些铁丝，故D正确；
故选：B。
【点评】潜水艇就是利用排水和蓄水改变自重，从而实现上浮或下潜的，通过本题要认真体会。
二、填空题
11．1897年英国科学家汤姆逊发现了比原子小的多的带　负　 电的电子，从而揭开了原子具有结构的秘密；金属锡的原子核带有50个元电荷，它的原子核外带有　50　 个电子。
【答案】见试题解答内容
【分析】（1）1897年，英国科学家汤姆逊发现原子中存在电子。1904年汤姆逊提出了一个被称为“西瓜式”结构的原子结构模型，电子就像“西瓜子”一样镶嵌在带正电的“西瓜瓤”中。电子的发现使人们认识到原子是由更小的粒子构成的。
（2）金属锡的原子核所带的正电荷与核外电子所带的负电荷在数量上相等，所以金属锡对外不显电性。
【解答】解：汤姆发现电子之前人们认为原子是组成物体的最小的微粒，是不可再分的。汤姆逊发现了比原子小的多的带负电的电子，揭开了原子具有结构的秘密。
在原子结构中，原子核带正电，核外电子带负电，它们在数量上相等。金属锡的原子核带有50个元电荷，则原子核外带有50个电子。
故答案为：负；50。
【点评】熟练掌握原子的构成和微粒的带电情况是解题的关键，属基础性知识考查题。
12．与磁现象有关的我国古代四大发明之一是　指南针　 ，他是用天然磁石制成的。科学家正在研究、开发和平利用核聚变产生的能量，目前还处于实验阶段，该实验需要强磁场，而天然磁体无法满足此实验要求，科学家尝试利用　电流　 周围存在的磁场来达到目的，你认为可以通过　增大电流　 增强其磁场的强度（写出一条即可）。
【答案】见试题解答内容
【分析】了解指南针的发明与特点；知道电流周围存在磁场，磁场的强度与电流的大小有关。
【解答】解：（1）与磁现象有关的我国古代四大发明之一是指南针，他是用天然磁石制成的。
（2）利用电流周围存在磁场的现象，可获得强磁场。磁场的强弱与电流的强弱有关，因此，可以通过增大电流来增强其磁场的强度。
故答案为：指南针；电流；增大电流。
【点评】本题考查了对四大发明之一指南针的了解，以及对电流周围存在磁场这一现象的应用，难度不大。
13．把一台手摇发电机跟灯泡连接起来，使线圈在磁场中转动，我们可以通过 　小灯泡发光　 这一现象来判断电路中有电流，如图甲所示，手摇发电机的工作原理是 　电磁感应现象　 。把两个发光二极管极性 　相反　 地并联起来（填“相同”或“相反”），并与发电机串联，如图乙所示。转动摇把，发现两个二极管交替发光，说明电路中产生的是 　交变　 电流，简称交流。
【答案】小灯泡发光；电磁感应现象；相反；交变。
【分析】（1）解答本题应掌握：发电机的原理是电磁感应现象，其发出的电为交变电流；感应电流的强弱与线圈的转速、磁场强弱及线圈的匝数有关。
（2）发光二极管只允许电流从二极管的正极流入，负极流出。如果反向，二极管将不亮。
【解答】解：若电路中有电流，则电流通过灯泡时会使灯泡发光，故可以通过灯泡发光来判断电路中有电流。
手摇式发电机是根据闭合回路中的一部分在磁场中做切割磁感线运动来产生感应电流的，即为电磁感应现象。
发光二极管有单向导电性，两个发光二极管极性相反地并联后再与发电机串联，交替发光说明电路中的电流方向时刻在发生改变，即产生的是交流电流。
故答案为：小灯泡发光；电磁感应现象；相反；交变。
【点评】此题考查了电磁感应现象的理解、产生的是否是交流电的判断，难度适中。
三、解答题
14．脱脂人发具有在空气潮湿时伸长，干燥时缩短的特性。将质量为m的金属指针固定在木框上A点（可自由转动），脱脂人发固定在木框上的B点和指针上C的点，又将轻弹簧分别固定在C、D两点，再配上刻度盘，就构成了简易“湿度计”，如图。此“湿度计”中有杠杆　1　 处；阴雨天时指针向　右　 偏转（填“左”或“右”）；该湿度计的向缺点是　误差大（受气压、温度的影响）　 。
【答案】见试题解答内容
【分析】此题属于信息给予题，利用题目中给出的信息和杠杆原理即可解答。
【解答】解：根据信息，该装置是一个杠杆，A是支点，脱胭人发和弹簧的拉力分别为动力和阻力；脱脂人发具有在空气潮湿时伸长，干燥时缩短的特性。当伸长时弹簧缩短，指针右偏转向，此时空气潮湿即阴雨天；该湿度计的缺点是受温度，气压的影响。
故答案为：1；右；误差大（受气压、温度的影响）。
【点评】本题主要考查学生对信息给予题的了解和掌握，是一道基础题。
15．如图所示，AO为入射光线，O为入射点。根据光的折射特点在图中画出折射光线的大致位置，并用字母θ表示折射角。
【答案】见试题解答内容
【分析】根据折射定律：光从水中斜射入空气时，折射光线和入射光线分居法线两侧，折射角大于入射角。
【解答】解：过入射点作法线，根据折射角大于入射角作出折射光线，θ为折射角。如图所示：
【点评】关于光的折射作图，记住角的大小关系：由空气斜射入水，折射角小，由水斜射入空气，折射角大。即空气中的光线和法线的夹角总是大的。
16．一小车水平向右匀速运动，在车厢顶部用细绳竖直悬挂一个小球，小球与竖直车厢壁刚好接触，作出小车向右匀速运动时小球受力的示意图。
【答案】见试题解答内容
【分析】小车水平向右匀速运动，小球在竖直方向上受到重力和绳子的拉力两个力的作用，重力的方向竖直向下，拉力的方向竖直向上。
【解答】解：小车水平向右匀速运动，小球与竖直车厢壁刚好接触，只是接触不挤压，没有力的作用，因此小球受到两个力的作用：竖直向下的重力，竖直向上的拉力，根据力的示意图的做法，如下图所示：
【点评】本题考查了力的示意图的画法，注意力的作用点和方向，是中考作图题常考的内容。
17．在“探究电流与电阻的关系”的实验中：
（1）连接电路时，开关应当 　断开　 。
（2）小新将实物连接成如图所示的电路，其中有一处连线错误，请你在连接错误的导线上画“×”并改正。
（3）将电路连正确后，闭合开关，移动滑动变阻器的滑片P，使定值电阻R两端的电压为2V，此时电流表的示数如图乙所示，为 　0.4　 A，则R的阻值为 　5　 Ω。
（4）断开开关，将前面实验的那个电阻换成10Ω的电阻后，再闭合开关，电压表示数将 　变大　 （填“变大”或“变小”），此时应将滑片P向 　A　 （填“A”或“B”）端移动，使电阻两端的电压为 　2　 V。
（5）小芳同学正确连接电路后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表有示数，其原因可能是 　定值电阻断路　 。
【答案】见试题解答内容
【分析】（1）在连接电路的过程当中开关应处于断开状态；
（2）电压表应该和定值电阻并联，测量定值电阻两端的电压；
（3）根据图中电流表的量程和分度值来读数；再根据R计算出R的阻值；
（4）换上10Ω的电阻后，电阻值变大，串联电路的电压规律﹣﹣导体两端的电压和其电阻值成正比。所以电阻两端的电压（即电压表示数）会变大；这时应该让滑动变阻器的电阻值变大，那么，滑动变阻器两端的电压会增大，电源电压不变，所以定值电阻两端的电压就会减小，直到变为2V（控制电阻R两端的电压保持不变）。
（5）电流表无示数，电压表有示数，此时的电路故障应该是：电压表所测量的部分电路出现了断路。
【解答】解：（1）连接电路的过程中，开关应处于断开状态；
（2）电压表应该和定值电阻并联，测量定值电阻两端的电压，改正后的电路图如图所示：

（3）电流表接的是0～0.6A的量程，分度值为0.02A，此时电流表的示数为0.4A；
电阻R的阻值为R5Ω
（4）电阻由5Ω换成10Ω后，电阻值变大，其两端的电压会变大。此时，应该让滑动变阻器的滑片向A端滑动，让其阻值变大，其两端的电压变大一些，那么，定值电阻两端的电压就会变小，直到电阻两端的电压变为2V为止。
（5）电流表无示数，电压表有示数，此时的电路故障应该是：电压表所测量的部分电路出现了断路。即定值电阻断路。
故答案为：（1）断开；（2）见上图；（3）0.4；5；（4）变大；A；2；（5）定值电阻断路。
【点评】本题考查了探究“电流与电阻的关系”的实验，涉及到实验的注意事项和电流表的读数、欧姆定律的应用、电路的动态分析、电路故障的判断等，知道本实验中需要控制定值电阻两端的电压不变是关键。
18．如图，电动机M的线圈电阻为0.5欧，当S断开时，电流表读数1安。当S闭合时，电流表读数3安。问：
（1）电阻R为多大？
（2）电动机的机械功率为多大？
（3）电动机工作2分钟，电动机线圈产生了多少热量？
【答案】见试题解答内容
【分析】首先分析电路图，从图可知，电源电压为10V，当S断开时，电路中只有电阻R，电流表测量的是通过电阻R的电流，即IR＝1A．当S闭合时，电阻R和电动机M并联，电流表测量的是干路中的总电流，即I＝3A。
（1）当S断开时，电路中只有电阻R，知道电阻R两端的电压和通过电阻R的电流，可利用公式R计算出电阻R的阻值。
（2）当S闭合时，电阻R和电动机M并联，知道干路中的总电流和通过电阻R的电流，利用并联电路电流的特点，从而可以计算出通过电动机M的电流，又知道电源电压，可利用公式P＝UI计算出电动机M的总功率，再利用公式P＝I2R计算出电动机M的发热功率，两者相减便可以计算出电动机的机械功率。
（3）知道电动机M的发热功率，又知道工作时间，可利用公式Q＝P热t计算出电动机线圈产生的热量。
【解答】解：
（1）从图可知，当S断开时，电路中只有电阻R有电流通过，
∵电源电压为：U＝10V，IR＝1A，
∴电阻R的阻值为：R10Ω。
（2）当S闭合时，电阻R和电动机M并联，
∵I＝3A，IR＝1A，
∴通过电动机M的电流为：IM＝I﹣IR＝3A﹣1A＝2A，
而U＝10V，
∴电动机M的总功率为：P＝UIM＝10V×2A＝20W，
又∵RM＝0.5Ω，
∴电动机M的发热功率为：P热RM＝（2A）2×0.5Ω＝2W，
则电动机的机械功率为：P机械＝P﹣P热＝20W﹣2W＝18W。
（3）∵t＝2min＝120s，
∴电动机线圈产生的热量为：Q＝P热t＝2W×120s＝240J。
答：（1）电阻R为10Ω。
（2）电动机的机械功率为18W。
（3）电动机工作2分钟，电动机线圈产生的热量为240J。
【点评】本题考查了并联电路的特点的理解和应用，并可以利用欧姆定律的公式变形计算出电阻的大小，以及利用公式P＝UI和P＝I2R计算电功率，需要注意的是电动机不是纯电阻。
19．步行不仅是一种简易的健身运动，而且还能方便地对一些长度进行估测。
（1）步距可作为身体上的一把“尺子”，为了使这把“尺子”更可靠，请你说出一种测量步距的方法：　用刻度尺测出沿直线步行10步的距离，除以10即得步距　 。
（2）小华测出自己的步距为0.5m，他从教学楼的一端走到另一端，共走了84步，则教学楼的长度是多少米？如果这个过程用时35s，则他的步行速度是多少？
（3）小华根据自己的腿长和步距画出了如图所示的步行示意图，对步行时重心的变化进行了分析，当两脚一前一后着地时重心降低，而单脚着地迈步时重心升高，因此每走一步都要克服重力做功。如果小华的质量为50kg，请根据图中小华测量的有关数据，计算他每走一步克服重力所做的功。
【答案】见试题解答内容
【分析】（1）先测量出走10步的距离，再算出一步的距离；
（2）已知一步的距离，可求84步的距离，进一步求出教学楼的长度；根据公式v可求步行的速度。
（2）根据三角形的特征求出重心升高的高度，再利用公式W＝Gh求出做的功。
【解答】解：（1）用刻度尺测出沿直线步行10步的距离，除以10即得步距；
（2）教学楼的长度为：s＝0.5m×84＝42m，
他的步行速度为：v1.2m/s；
（3）由图示可知，重心升高的高度h＝65cm65cm﹣60cm＝5cm＝0.05m；
小华每走一步克服重力做的功，W＝Gh＝mgh＝50kg×10N/kg×0.05m＝25J。
答：（1）用刻度尺测出沿直线步行10步的距离，除以10即得步距；
（2）他的步行速度是1.2m/s；
（3）小华每走一步克服重力做的功是25J。
【点评】此题考查的是速度计算公式、功的计算公式及勾股定理的应用，体现了物理知识与数学知识的结合。
