15.3 串联电路和并联电路 分层练习（含答案） 2025-2026学年物理人教版（2024）九年级全一册

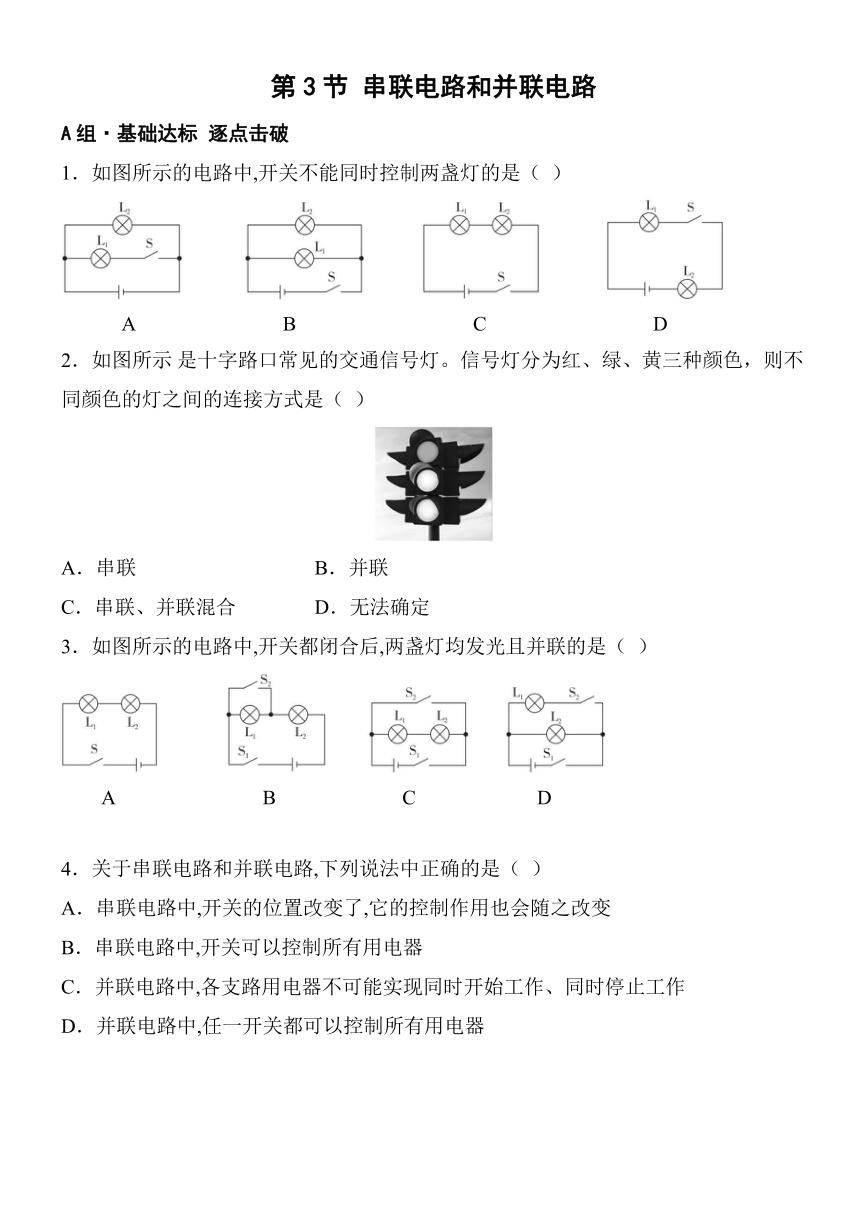

第3节 串联电路和并联电路
A组·基础达标 逐点击破
1．如图所示的电路中,开关不能同时控制两盏灯的是（ ）
A B C D
2．如图所示 是十字路口常见的交通信号灯。信号灯分为红、绿、黄三种颜色，则不同颜色的灯之间的连接方式是（ ）
A．串联 B．并联
C．串联、并联混合 D．无法确定
3．如图所示的电路中,开关都闭合后,两盏灯均发光且并联的是（ ）
A B C D
4．关于串联电路和并联电路,下列说法中正确的是（ ）
A．串联电路中,开关的位置改变了,它的控制作用也会随之改变
B．串联电路中,开关可以控制所有用电器
C．并联电路中,各支路用电器不可能实现同时开始工作、同时停止工作
D．并联电路中,任一开关都可以控制所有用电器

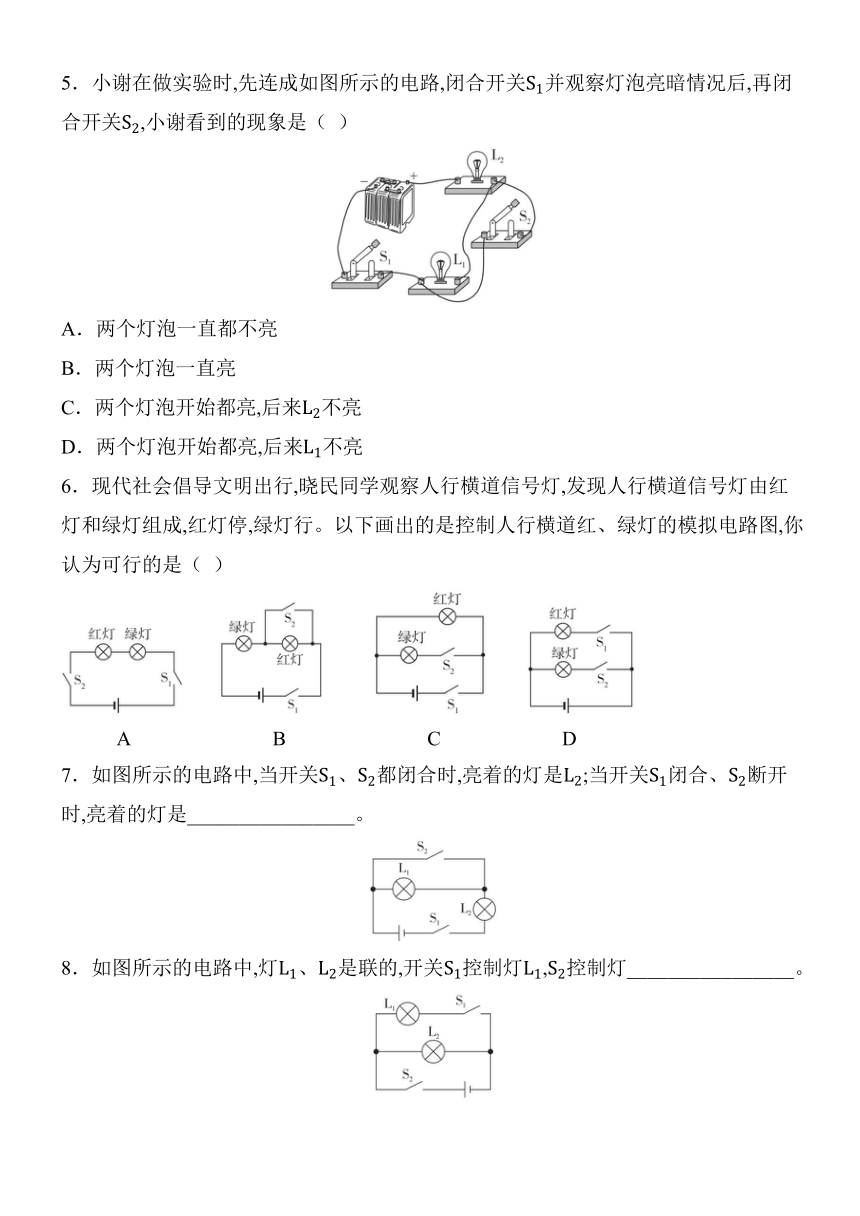

5．小谢在做实验时,先连成如图所示的电路,闭合开关并观察灯泡亮暗情况后,再闭合开关,小谢看到的现象是（ ）
A．两个灯泡一直都不亮
B．两个灯泡一直亮
C．两个灯泡开始都亮,后来不亮
D．两个灯泡开始都亮,后来不亮
6．现代社会倡导文明出行,晓民同学观察人行横道信号灯,发现人行横道信号灯由红灯和绿灯组成,红灯停,绿灯行。以下画出的是控制人行横道红、绿灯的模拟电路图,你认为可行的是（ ）
A B C D
7．如图所示的电路中,当开关、都闭合时,亮着的灯是;当开关闭合、断开时,亮着的灯是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。
8．如图所示的电路中,灯、是联的,开关控制灯,控制灯_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。

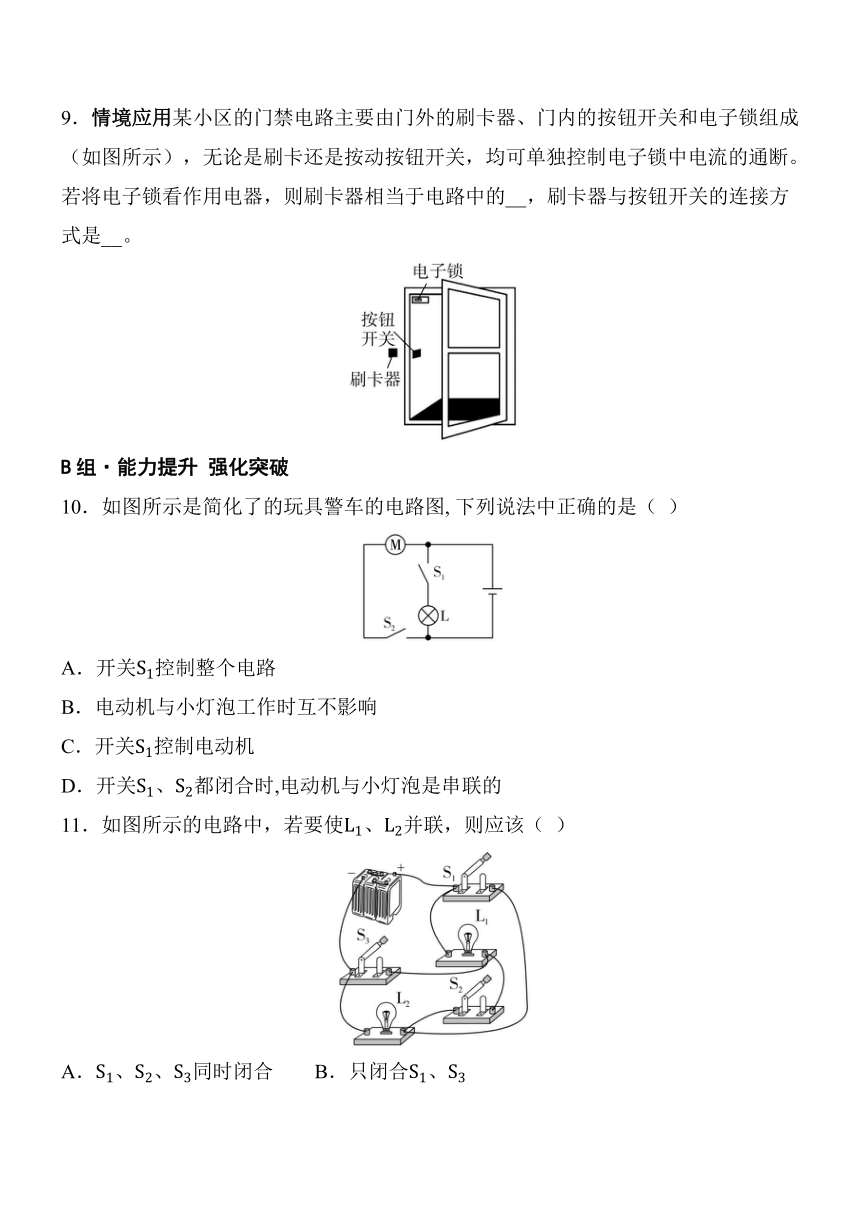

9．情境应用某小区的门禁电路主要由门外的刷卡器、门内的按钮开关和电子锁组成（如图所示），无论是刷卡还是按动按钮开关，均可单独控制电子锁中电流的通断。若将电子锁看作用电器，则刷卡器相当于电路中的_ _ ，刷卡器与按钮开关的连接方式是_ _ 。
B组·能力提升 强化突破
10．如图所示是简化了的玩具警车的电路图, 下列说法中正确的是（ ）
A．开关控制整个电路
B．电动机与小灯泡工作时互不影响
C．开关控制电动机
D．开关、都闭合时,电动机与小灯泡是串联的
11．如图所示的电路中，若要使、并联，则应该（ ）
A．、、同时闭合 B．只闭合、
C．只闭合、 D．只闭合、
12．情境应用 某仓库的大门由两把不同的钥匙控制电动机开启，小壮设计了如图所示的四种电路。其中单把钥匙无法打开，只能两把钥匙同时使用才能打开的电路是；只需要任意一把钥匙就能打开的电路是；电路设计错误的是_ _ _ _ 。
13．教材改编（1）用笔画线代替导线,把实物电路补充完整，要求使小灯泡、并联,开关控制两个灯泡,导线不能交叉;
（2）在虚线框内画出相对应的电路图。
14．请根据电路图完成实物图连接。
C组·核心素养拓展 素养渗透
15．有一个看不见内部情况的盒子,盒上有两个灯泡和一个开关,它们的连线在盒内。闭合开关,两个灯泡都发亮,断开开关,两个灯泡都熄灭。在不打开盒子的情况下,小玲为了判断两个灯泡的连接方式,把其中一个灯泡拆下,闭合开关,观察另一个灯泡。下列说法中正确的是（ ）
A．若另一个灯还亮,则原来两灯是并联的
B．若另一个灯还亮,则原来两灯是串联的
C．若另一个灯不亮,则原来两灯是并联的
D．以上说法都不对
第3节 串联电路和并联电路
A组·基础达标 逐点击破
1．A 2．B 3．D 4．B 5．D
6．、
7．并； 、
8．D
9．开关； 并联
B组·能力提升 强化突破
10．B 11．B
12．甲； 乙； 丙、丁
13．
14．
C组·核心素养拓展 素养渗透
15．A
