第十九章 生活用电 质量评估
［时间:60分钟 分值:100分］
第Ⅰ卷 （选择题 共36分）
一、选择题（每小题3分,共36分。给出的四个选项中只有一项符合题目要求）

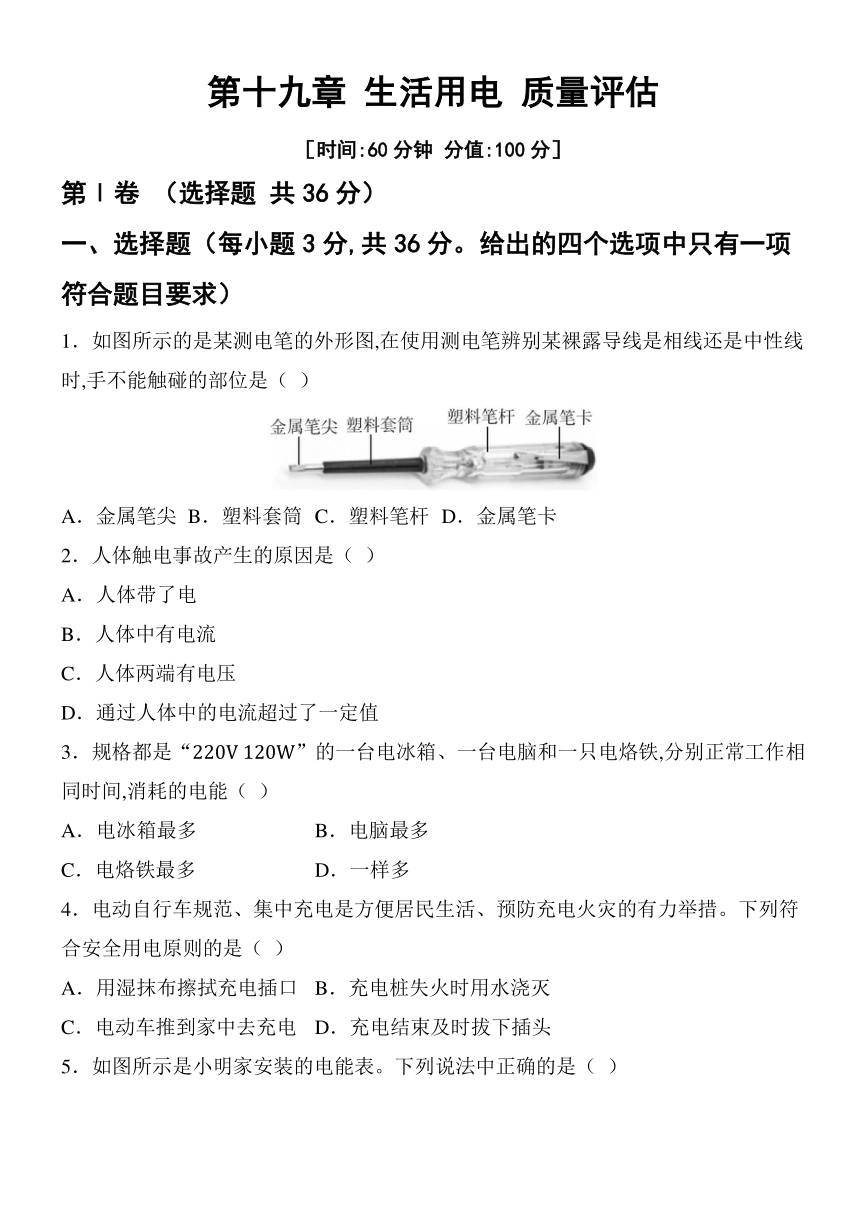

1．如图所示的是某测电笔的外形图,在使用测电笔辨别某裸露导线是相线还是中性线时,手不能触碰的部位是（ ）
A．金属笔尖 B．塑料套筒 C．塑料笔杆 D．金属笔卡
2．人体触电事故产生的原因是（ ）
A．人体带了电
B．人体中有电流
C．人体两端有电压
D．通过人体中的电流超过了一定值
3．规格都是“”的一台电冰箱、一台电脑和一只电烙铁,分别正常工作相同时间,消耗的电能（ ）
A．电冰箱最多 B．电脑最多
C．电烙铁最多 D．一样多
4．电动自行车规范、集中充电是方便居民生活、预防充电火灾的有力举措。下列符合安全用电原则的是（ ）
A．用湿抹布擦拭充电插口 B．充电桩失火时用水浇灭
C．电动车推到家中去充电 D．充电结束及时拔下插头

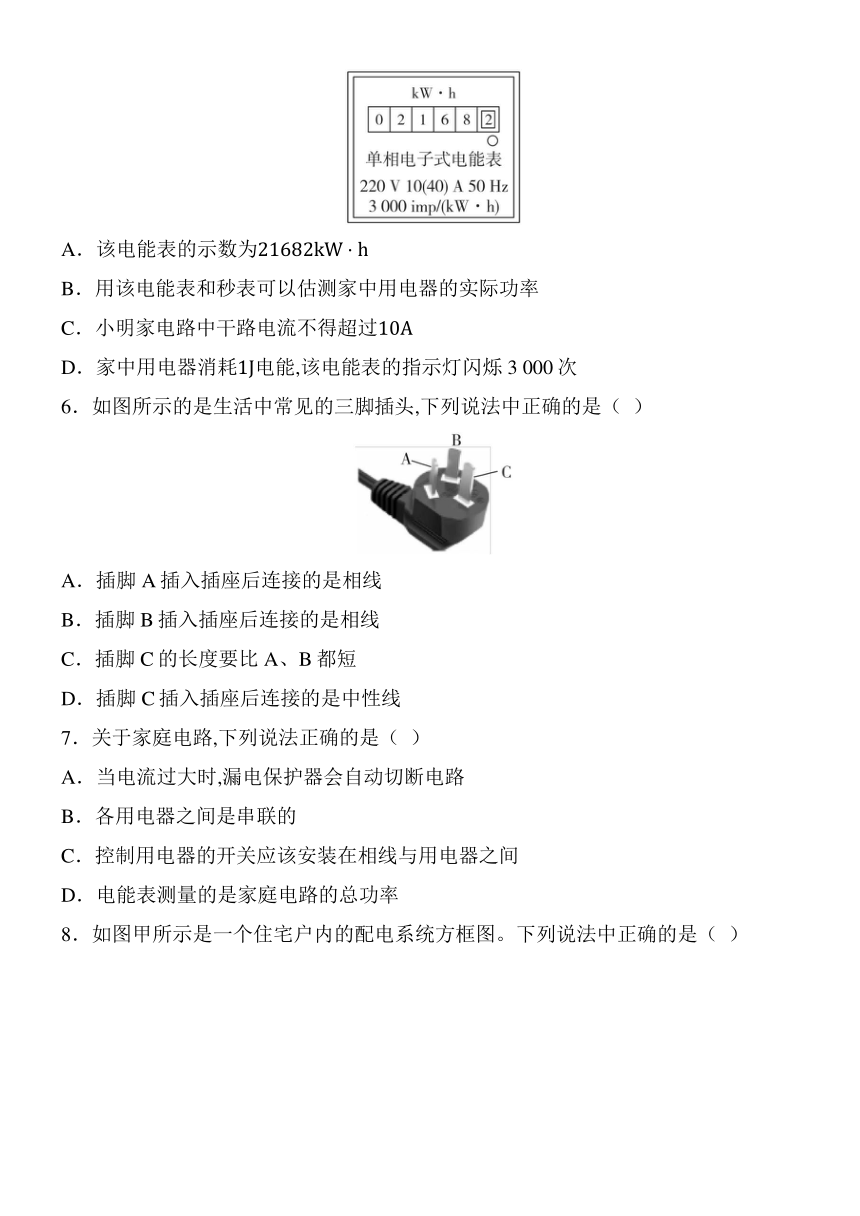

5．如图所示是小明家安装的电能表。下列说法中正确的是（ ）
A．该电能表的示数为
B．用该电能表和秒表可以估测家中用电器的实际功率
C．小明家电路中干路电流不得超过
D．家中用电器消耗电能,该电能表的指示灯闪烁3 000次
6．如图所示的是生活中常见的三脚插头,下列说法中正确的是（ ）
A．插脚A插入插座后连接的是相线
B．插脚B插入插座后连接的是相线
C．插脚C的长度要比A、B都短
D．插脚C插入插座后连接的是中性线
7．关于家庭电路,下列说法正确的是（ ）
A．当电流过大时,漏电保护器会自动切断电路
B．各用电器之间是串联的
C．控制用电器的开关应该安装在相线与用电器之间
D．电能表测量的是家庭电路的总功率
8．如图甲所示是一个住宅户内的配电系统方框图。下列说法中正确的是（ ）
A．电能表用来计量家中所有用电器的总功率,空气开关与保险丝的作用完全相同
B．若闭合开关后灯泡不亮,而空调还能工作,用测电笔检查插座左右两孔氖管都发光,一定是、之间发生了断路
C．乙、丙两图中的人都触电了,且“漏电保护器”都会切断电路
D．制作保险丝的材料最好选用超导体
9．寒假期间萌萌回老家看望爷爷,发现爷爷家卫生间的灯不亮了,萌萌便利用自己所学的知识帮爷爷检查电路存在的问题,卫生间的电路如图所示。他闭合开关,用测电笔接触、、三处,氖管都发光;接触处,氖管不发光,则故障可能是（ ）
A．灯丝断了 B．灯短路了
C．间断路 D．开关处短路

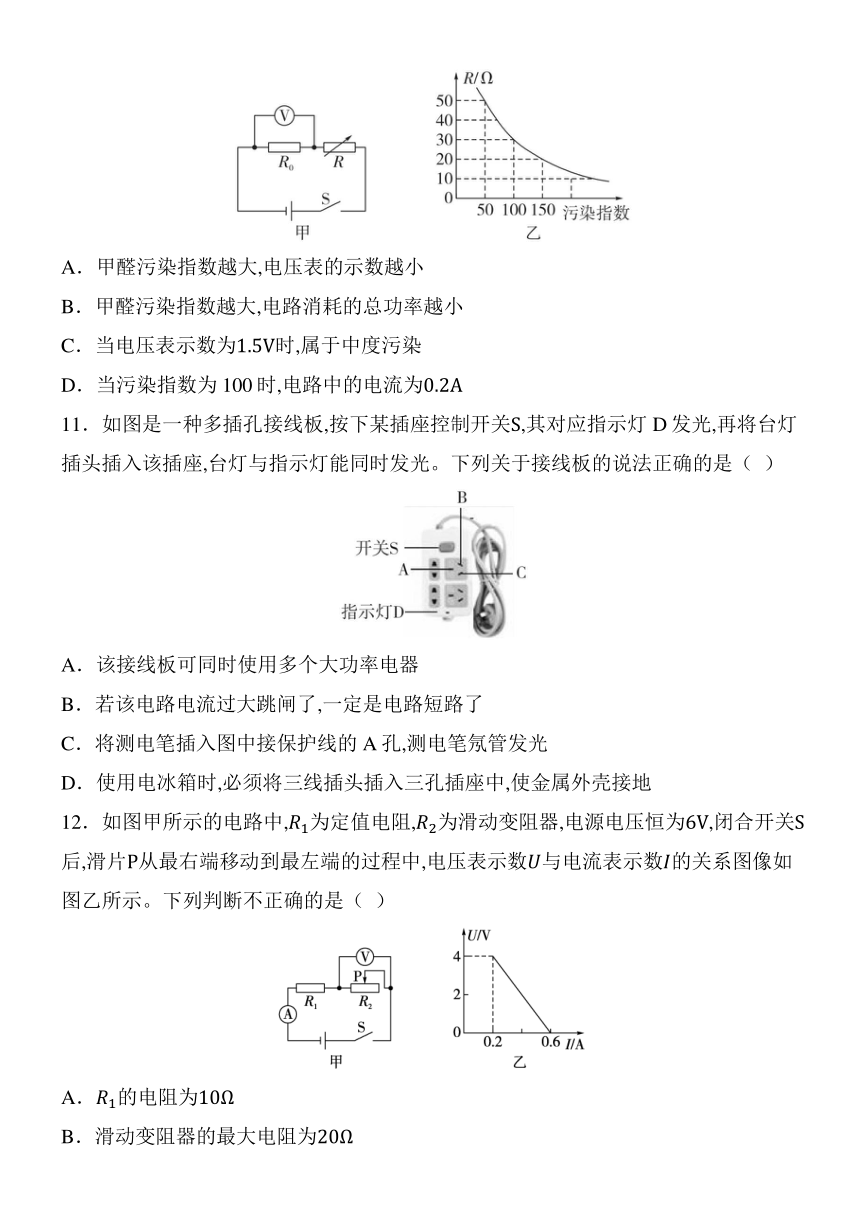

10．如图甲所示是一款甲醛检测仪的工作原理图,电源电压恒为,是 的定值电阻,为可以感知甲醛污染浓度的可变电阻,其阻值随甲醛污染指数的变化图像如图乙所示。污染指数在50以下为轻度污染,之间为中度污染,150以上为重度污染。下列说法正确的是（ ）
A．甲醛污染指数越大,电压表的示数越小
B．甲醛污染指数越大,电路消耗的总功率越小
C．当电压表示数为时,属于中度污染
D．当污染指数为100时,电路中的电流为
11．如图是一种多插孔接线板,按下某插座控制开关,其对应指示灯D发光,再将台灯插头插入该插座,台灯与指示灯能同时发光。下列关于接线板的说法正确的是（ ）
A．该接线板可同时使用多个大功率电器
B．若该电路电流过大跳闸了,一定是电路短路了
C．将测电笔插入图中接保护线的A孔,测电笔氖管发光
D．使用电冰箱时,必须将三线插头插入三孔插座中,使金属外壳接地
12．如图甲所示的电路中,为定值电阻,为滑动变阻器,电源电压恒为,闭合开关后,滑片从最右端移动到最左端的过程中,电压表示数与电流表示数的关系图像如图乙所示。下列判断不正确的是（ ）
A．的电阻为
B．滑动变阻器的最大电阻为
C．整个电路消耗的最大功率为
D．整个电路消耗的最小功率为
第Ⅱ卷 （非选择题 共64分）
二、填空题（每空2分,共16分）
13．如图所示的电路中,开关闭合后,由于_ _ _ _ _ _ _ _ 使电路中电流过大,而导致金属导线发热引燃了表面的绝缘皮,所以要在_ _ （选填“相线”或“中性线”）上安装保险丝,以保证电路安全。
14．如图所示,闭合开关,会触电的鸟是_ _ _ _ ;断开开关,会触电的鸟是_ _ _ _ 。（鸟的电阻值与灯相近）
15．一家用白炽灯泡上标有“”的字样,该灯泡应接在电压为_ _ 的电路中才能正常发光；若把它接在的电源上使用,灯泡的实际功率是 。（不考虑温度对灯丝电阻的影响）
16．一台电动机的额定电压为,其电阻为 。正常工作时,通过的电流为,则内电动机消耗的电能为_ _ _ _ _ _ _ _ _ _ _ _ ;该电动机工作时因发热损失的功率为。
三、作图题（共3分）
17．如图所示,请用笔画线代替导线,在符合安全用电原则的前提下,将带开关的三孔插座接入家庭电路。
四、实验探究题（每空2分,作图2分,共34分）
18．在测量小灯泡额定功率的实验中,电源电压为,小灯泡额定电压为。
（1） 请将如图甲所示电路连接完整。要求:滑动变阻器滑片向右移灯泡变亮。
（2） 连接电路时,开关处于_ _ （选填“闭合”或“断开”）状态,并且应将滑片置于_ _ _ _ （选填“A”或“B”）端。闭合开关后,移动滑片,发现小灯泡始终不亮,电流表无示数,电压表示数始终为,则故障原因为_ _ _ _ _ _ _ _。
（3） 故障排除后,调节滑动变阻器,电压表示数如图乙所示,读数为_ _ ,若要测量小灯泡的额定功率,应将滑动变阻器的滑片向 （选填“左”或“右”）移动。
（4） 调节滑动变阻器,得到多组数据,画出如图丙所示的图像,从图像可算出小灯泡的额定功率为_ _ 。
（5） 实验结束后,小华设计如图丁所示电路测量额定电压为的小灯泡额定功率,已知电源电压恒为,请将以下实验步骤补充完整：
① 检查电路无误后,闭合开关,将开关拨至“1”,调节滑动变阻器滑片直至电压表示数为_ _ _ _ _ _ _ _。
②滑片不动,再将开关拨至“2”时,读出电压表示数为。
③ 小灯泡的额定功率:_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ （用、、表示）。
19．如图是探究电流通过导体时产生的热量与哪些因素有关的实验装置,两个透明容器中密封着初温、质量相同的空气。
（1） 由于电流产生的热量不易直接测量,因此在实验中通过观察_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 来显示容器内空气温度的变化。
（2） 图甲装置将两段阻值不同的电阻丝_ _ （填电路连接方式）起来接到电源两端,是为了探究电流通过导体时产生的热量与_ _ 的大小的关系,通电一段时间后,（选填“左”或“右”）侧容器内电阻丝产生的热量更多,该装置（选填“能”或“不能”）解释“电炉丝热得发红,而连接它的导线几乎不发热”。
（3） 图乙装置可以探究电流通过导体时产生的热量与_ _ 的大小的关系,和两根电阻丝在相等的时间内产生的热量之比_ _ _ _ _ _ 。
（4） 图乙中,若接通电路一段时间后,右侧形管的液面高度差逐渐变大,但左侧形管的液面高度差不变,经检查电路也没有出现故障,则可能的原因是_ _ _ _ _ _ _ _ _ _ _ _ 。
五、计算题（共11分）
20．如图是某电火锅分挡加热器的简化电路图,已知电源电压是,、均是发热电阻,的阻值为 ,的阻值为 ,开关接“1”时为低温挡,开关接“2”时为高温挡,问:
（1） 低温挡工作时,电路中的电流是多少？
（2） 低温挡工作,消耗的电能是多少？
（3） 高温挡的功率是多少？
第十九章质量评估
第Ⅰ卷 （选择题 共36分）
一、选择题（每小题3分,共36分。给出的四个选项中只有一项符合题目要求）
1．A 2．D 3．D 4．D 5．B 6．B 7．C 8．B 9．C 10．C 11．D 12．D
第Ⅱ卷 （非选择题 共64分）
二、填空题（每空2分,共16分）
13．总功率过大； 相线
14．C； A
15．220； 15
16．； 25
三、作图题（共3分）
17．
四、实验探究题（每空2分,共34分）
18．（1）
（2） 断开； A； 小灯泡断路
（3） 2.2； 右
（4） 0.75
（5） ①
③
19．（1） 形管中液面高度变化
（2） 串联； 电阻； 右； 能
（3） 电流；
（4） 左侧容器漏气
五、计算题（共11分）
20．（1） 解:开关接“1”时,与串联,电火锅处于低温挡,
因串联电路中总电阻等于各分电阻之和,所以,电路中的电流
；
（2） 低温挡工作,消耗的电能
;
（3） 开关接“2”时,电路为的简单电路,电火锅处于高温挡,则高温挡的功率
。
