第十六章 电压 电阻 质量评估（含答案） 2025-2026学年物理人教版（2024）九年级全一册

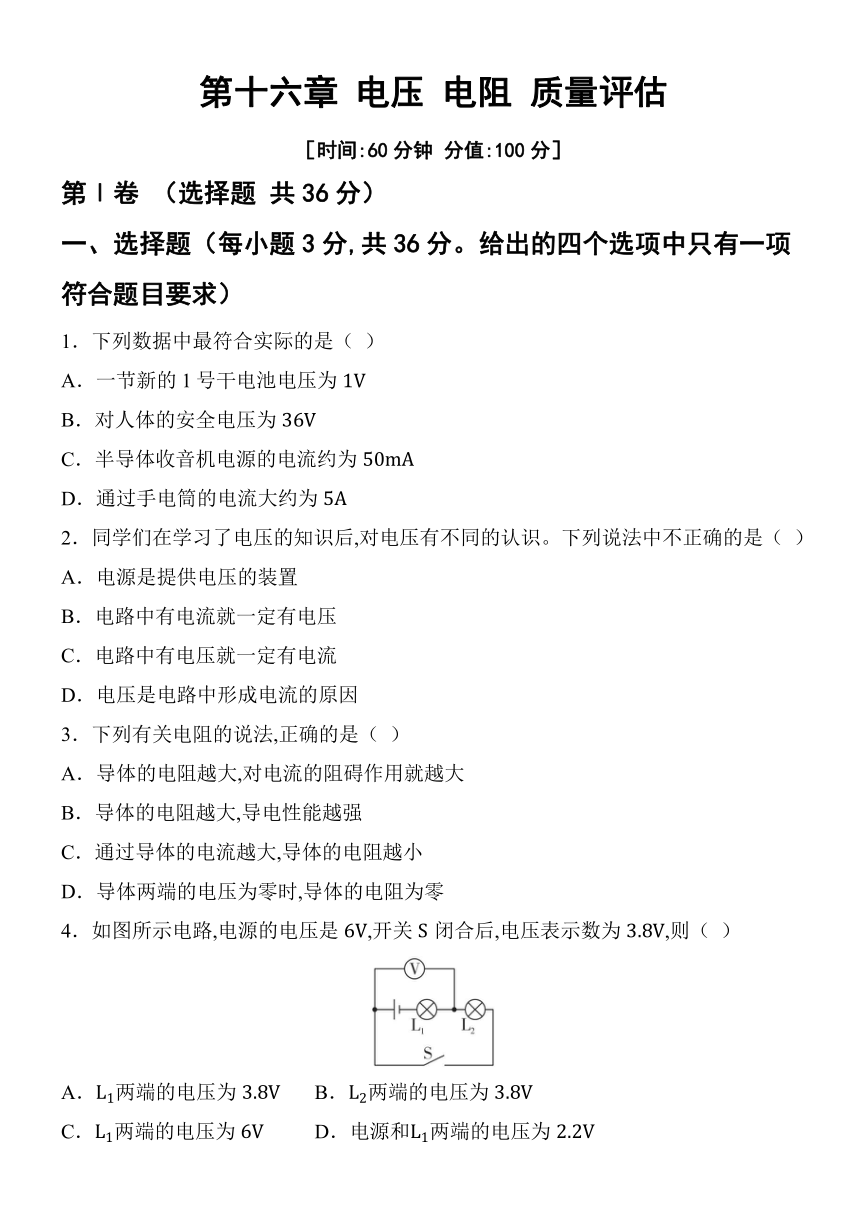

第十六章 电压 电阻 质量评估
［时间:60分钟 分值:100分］
第Ⅰ卷 （选择题 共36分）
一、选择题（每小题3分,共36分。给出的四个选项中只有一项符合题目要求）
1．下列数据中最符合实际的是（ ）
A．一节新的1号干电池电压为
B．对人体的安全电压为
C．半导体收音机电源的电流约为
D．通过手电筒的电流大约为
2．同学们在学习了电压的知识后,对电压有不同的认识。下列说法中不正确的是（ ）
A．电源是提供电压的装置
B．电路中有电流就一定有电压
C．电路中有电压就一定有电流
D．电压是电路中形成电流的原因
3．下列有关电阻的说法,正确的是（ ）
A．导体的电阻越大,对电流的阻碍作用就越大
B．导体的电阻越大,导电性能越强
C．通过导体的电流越大,导体的电阻越小
D．导体两端的电压为零时,导体的电阻为零
4．如图所示电路,电源的电压是,开关闭合后,电压表示数为,则（ ）
A．两端的电压为 B．两端的电压为
C．两端的电压为 D．电源和两端的电压为

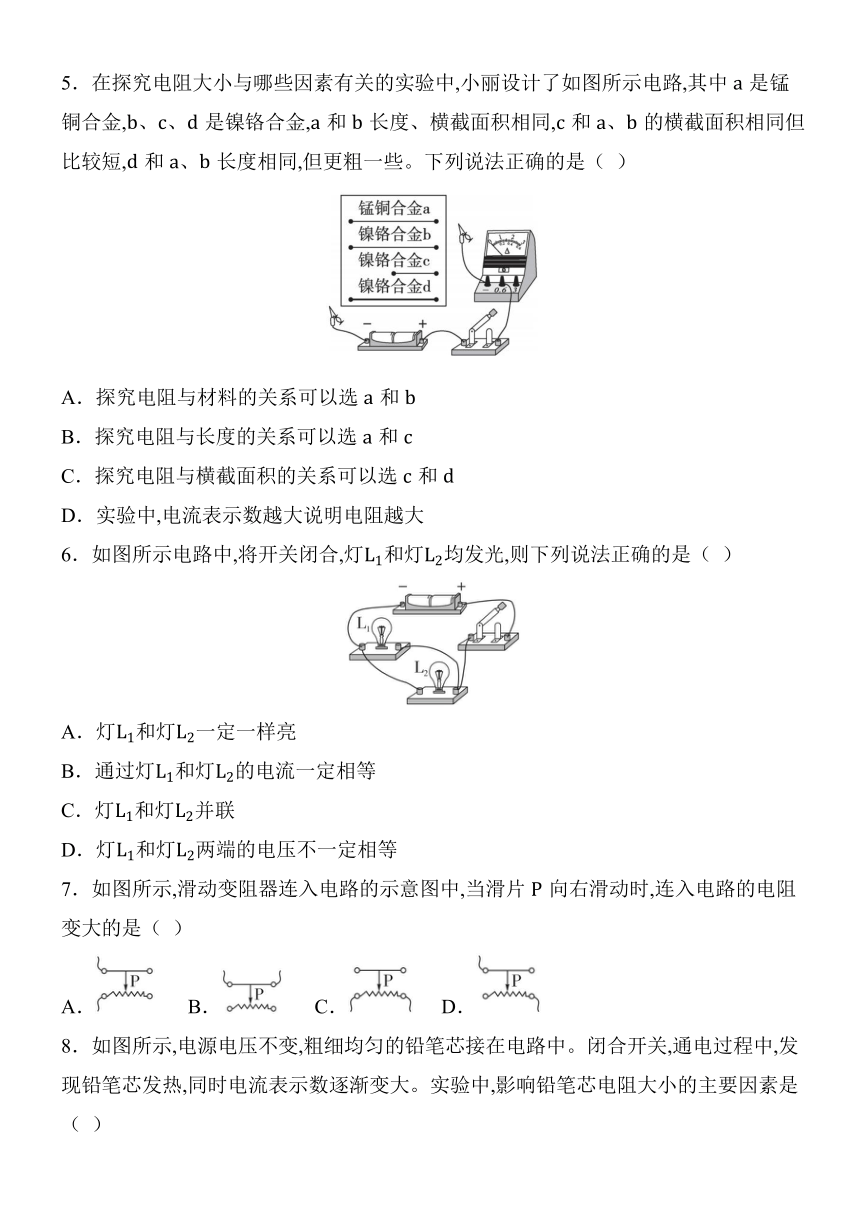

5．在探究电阻大小与哪些因素有关的实验中,小丽设计了如图所示电路,其中是锰铜合金,、、是镍铬合金,和长度、横截面积相同,和、的横截面积相同但比较短,和、长度相同,但更粗一些。下列说法正确的是（ ）
A．探究电阻与材料的关系可以选和
B．探究电阻与长度的关系可以选和
C．探究电阻与横截面积的关系可以选和
D．实验中,电流表示数越大说明电阻越大
6．如图所示电路中,将开关闭合,灯和灯均发光,则下列说法正确的是（ ）
A．灯和灯一定一样亮
B．通过灯和灯的电流一定相等
C．灯和灯并联
D．灯和灯两端的电压不一定相等
7．如图所示,滑动变阻器连入电路的示意图中,当滑片向右滑动时,连入电路的电阻变大的是（ ）
A． B． C． D．

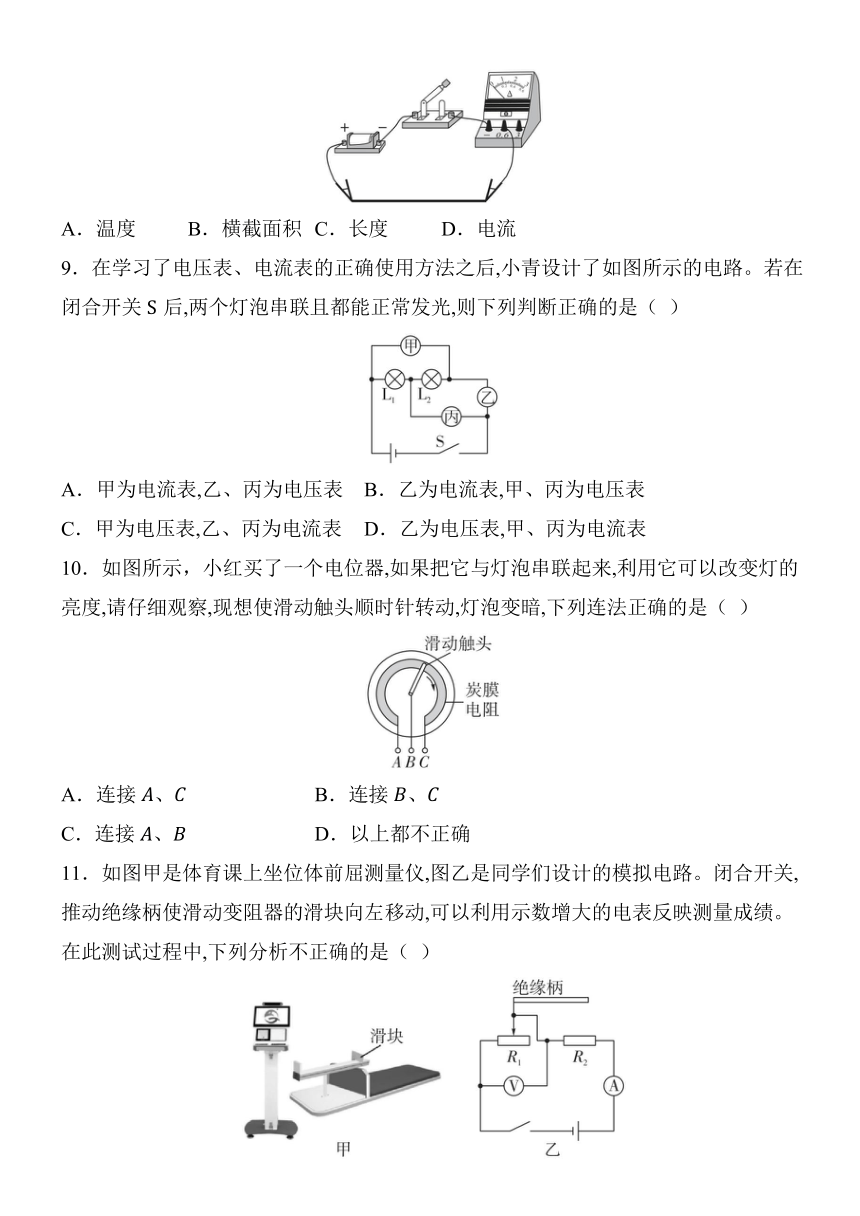

8．如图所示,电源电压不变,粗细均匀的铅笔芯接在电路中。闭合开关,通电过程中,发现铅笔芯发热,同时电流表示数逐渐变大。实验中,影响铅笔芯电阻大小的主要因素是（ ）
A．温度 B．横截面积 C．长度 D．电流
9．在学习了电压表、电流表的正确使用方法之后,小青设计了如图所示的电路。若在闭合开关后,两个灯泡串联且都能正常发光,则下列判断正确的是（ ）
A．甲为电流表,乙、丙为电压表 B．乙为电流表,甲、丙为电压表
C．甲为电压表,乙、丙为电流表 D．乙为电压表,甲、丙为电流表
10．如图所示，小红买了一个电位器,如果把它与灯泡串联起来,利用它可以改变灯的亮度,请仔细观察,现想使滑动触头顺时针转动,灯泡变暗,下列连法正确的是（ ）
A．连接、 B．连接、
C．连接、 D．以上都不正确
11．如图甲是体育课上坐位体前屈测量仪,图乙是同学们设计的模拟电路。闭合开关,推动绝缘柄使滑动变阻器的滑块向左移动,可以利用示数增大的电表反映测量成绩。在此测试过程中,下列分析不正确的是（ ）

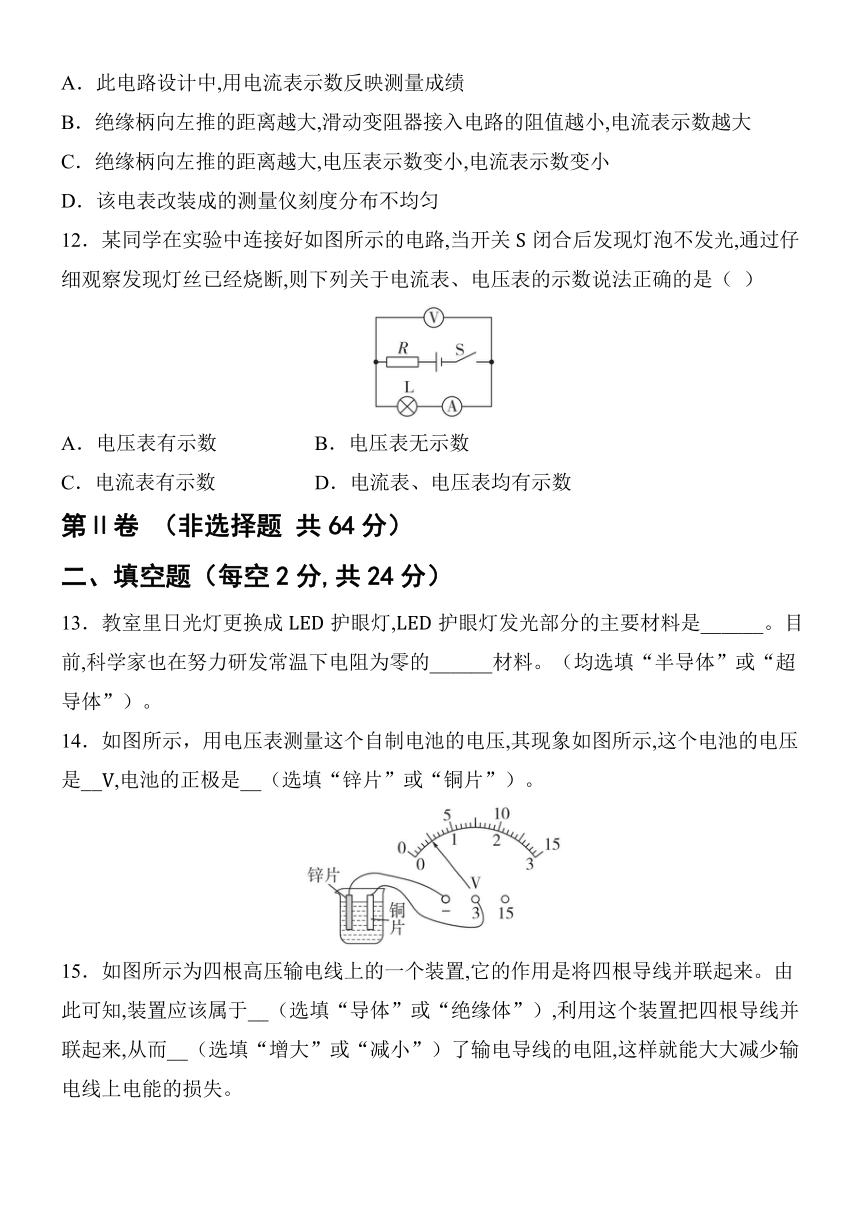

A．此电路设计中,用电流表示数反映测量成绩
B．绝缘柄向左推的距离越大,滑动变阻器接入电路的阻值越小,电流表示数越大
C．绝缘柄向左推的距离越大,电压表示数变小,电流表示数变小
D．该电表改装成的测量仪刻度分布不均匀
12．某同学在实验中连接好如图所示的电路,当开关闭合后发现灯泡不发光,通过仔细观察发现灯丝已经烧断,则下列关于电流表、电压表的示数说法正确的是（ ）
A．电压表有示数 B．电压表无示数
C．电流表有示数 D．电流表、电压表均有示数
第Ⅱ卷 （非选择题 共64分）
二、填空题（每空2分,共24分）
13．教室里日光灯更换成护眼灯,护眼灯发光部分的主要材料是_ _ _ _ _ _ 。目前,科学家也在努力研发常温下电阻为零的_ _ _ _ _ _ 材料。（均选填“半导体”或“超导体”）。
14．如图所示，用电压表测量这个自制电池的电压,其现象如图所示,这个电池的电压是_ _ ,电池的正极是_ _ （选填“锌片”或“铜片”）。
15．如图所示为四根高压输电线上的一个装置,它的作用是将四根导线并联起来。由此可知,装置应该属于_ _ （选填“导体”或“绝缘体”）,利用这个装置把四根导线并联起来,从而_ _ （选填“增大”或“减小”）了输电导线的电阻,这样就能大大减少输电线上电能的损失。
16．两个灯泡串联在同一电源上,甲灯发光较亮,乙灯发光较暗,已知通过甲灯的电流为,则通过乙灯的电流_ _ 。若把这两个灯泡并联在同一电源上,加在两个灯泡两端的电压、的大小关系是_ _ 。（均选填“大于”“等于”或“小于”）
17．一滑动变阻器上标有“”的字样,表示的意思是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。如图表示的是滑动变阻器的四种接法,当滑动变阻器的滑片向右移动时,电阻值变大的是。
18．如图所示,将规格相同的小灯泡按照甲、乙两种方式各自接入电压均保持不变的电路中。通过调节滑动变阻器和,使所有灯泡均正常发光。则甲、乙两电路中的总电流之比_ _ _ _ _ _ ,电路的总电压之比_ _ _ _ _ _ 。
三、作图题（共4分）
19．如图所示,请用笔画线代替导线将电路图连接完整。要求:滑动变阻器的滑片向右移动时灯泡变亮。
四、实验探究题（每空2分,共22分）
20．物理课上,小明探究了串联电路中电压规律,他还想知道并联电路中电压有什么规律,于是在课后进行了以下探究。
（1）提出问题:并联电路中,各电灯两端的电压有什么关系？
（2） 他的猜想是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _。
（3） 设计实验:如图为两个灯泡并联的电路图,请在图中画出电压表分别测量两灯泡及电源两端电压,并标出正负接线柱。
（4） 进行实验:按照电路图连接电路,连接电路时开关应_ _ ,进行实验测量,记录数据如表。
次数 两端电压 两端电压 电源电压
1
2
（5） 归纳论证得出结论:_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _。
（6） 实验评估:小明只进行了两次测量,得出的结论具有偶然性的机会很大。为了使实验结论具有普遍性,你建议小明怎样做？答:_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _。
（7） 实验应用:如果电源电压为,那么根据探究的结论,灯两端的电压为_ _ ,灯两端的电压为_ _ 。
21．小梦学习小组在探究导体的电阻跟哪些因素有关的实验中。提出如下猜想。
猜想导体的电阻可能与导体的横截面积有关。
猜想导体的电阻可能与导体的长度有关。
猜想导体的电阻可能与导体的材料有关。
编号 材料 长度/ 横截面积/
① 镍铬合金丝 0.4 0.2
② 镍铬合金丝 0.6 0.2
③ 镍铬合金丝 0.4 0.4
④ 锰铜合金丝 0.4 0.2
（1） 如图所示,在、之间分别接上不同规格的电阻丝,闭合开关后,通过观察_ _ _ _ _ _ _ _ 比较电阻丝电阻的大小。
（2） 为了验证猜想A,应选用编号为 的两根电阻丝分别接入电路进行实验。
（3） 分别将编号为②④的电阻丝接入、之间,发现接入④时,小灯泡更明亮,于是小伟得出实验结论:导体电阻的大小与导体的材料有关。你认为小伟得出的结论是_ _ 的,理由是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。
（4） 小梦发现当接入、之间的导体阻值差别较小时,实验现象变化不是很明显,请你对该电路提出一条改进建议:_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。
五、计算题（共14分）
22．如图所示,电源电压保持不变,当、闭合,断开时,电压表示数为。
（1） 求电源电压。（本小题以及下面小题都需要简要说明电路工作状态）
（2） 当、断开,闭合时,电压表示数为,则和两端的电压分别为多少？
（3） 当、闭合,断开时,电流表A和的示数分别为和,则通过和的电流分别为多少？
（4） 能否同时闭合、、？为什么？
第十六章 电压 电阻 质量评估
第Ⅰ卷 （选择题 共36分）
一、选择题（每小题3分,共36分。给出的四个选项中只有一项符合题目要求）
1．C 2．C 3．A 4．B 5．A 6．C 7．A 8．A 9．B 10．C 11．C 12．A
第Ⅱ卷 （非选择题 共64分）
二、填空题（每空2分,共24分）
13．半导体； 超导体
14．0.5； 铜片
15．导体； 减小
16．等于； 等于
17．允许通过的最大电流是； 乙
18．；
三、作图题（共4分）
19．
四、实验探究题（每空2分,共22分）
20．（2） 并联电路中各电灯两端的电压相等
（3）
（4） 断开
（5） 并联电路各电灯两端电压相等
（6） 换用不同规格的灯泡,改变电源电压进行多次实验
（7） 3； 3
21．（1） 灯泡的亮度
（2） ①③
（3） 错误； 没有控制导体的长度相同
（4） 在电路中串联一个电流表
五、计算题（共14分）
22．（1） 解:电路工作状态分析:当、闭合,断开时,被短路,电路中只有接入电路,电压表测两端电压,此时电压表的示数就是电源电压。因为电压表示数为,所以电源电压。
（2） 电路工作状态分析:当、断开,闭合时,与串联,电压表测两端电压。已知电源电压,电压表示数,根据串联电路电压特点,可得两端电压,两端电压。
（3） 电路工作状态分析:当、闭合,断开时,与并联,电流表A测干路电流,电流表测支路电流。已知,,根据并联电路电流特点,可得通过的电流,通过的电流。
（4） 电路工作状态分析:若同时闭合、、,则电源两极会被导线直接连接,形成电源短路。因此不能同时闭合、、,因为会造成电源短路,损坏电源。
