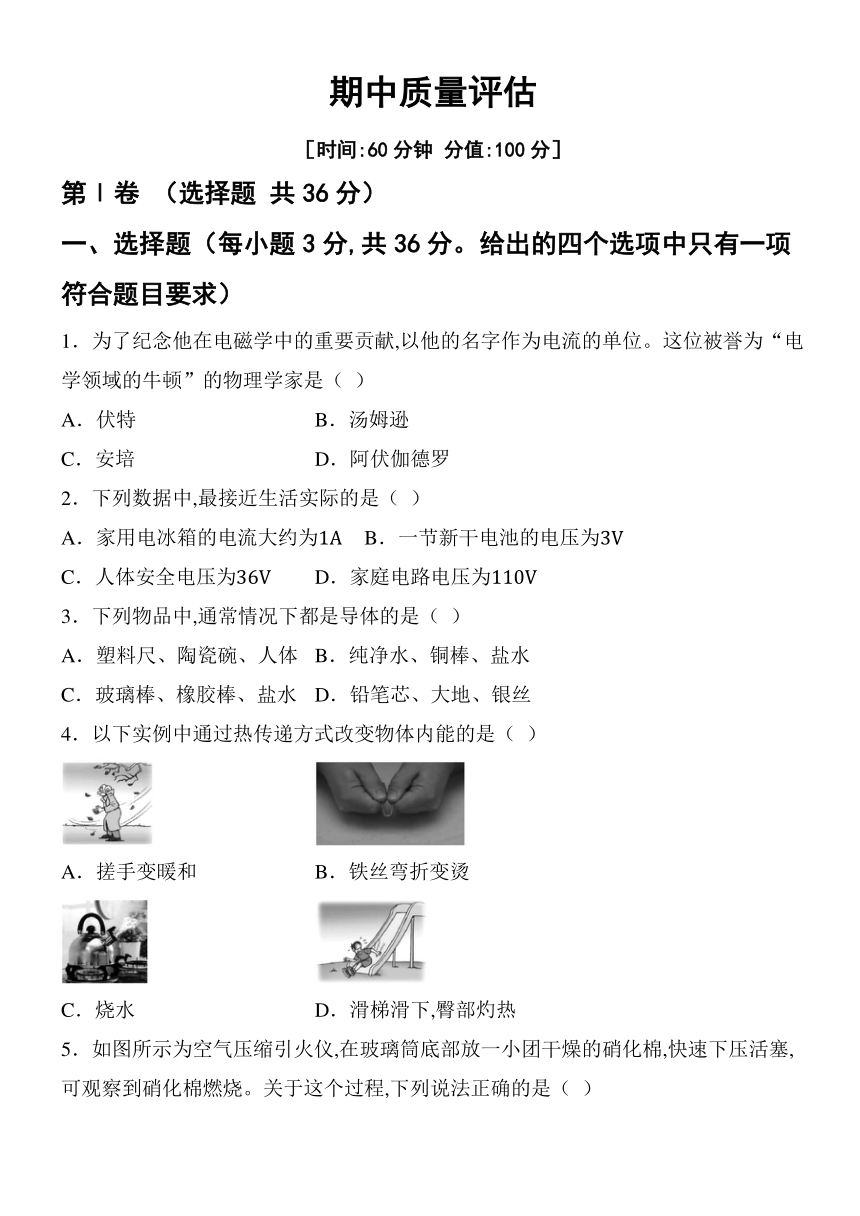

期中质量评估
[时间:60分钟 分值:100分]
第Ⅰ卷 (选择题 共36分)
一、选择题(每小题3分,共36分。给出的四个选项中只有一项符合题目要求)
1.为了纪念他在电磁学中的重要贡献,以他的名字作为电流的单位。这位被誉为“电学领域的牛顿”的物理学家是( )
A.伏特 B.汤姆逊
C.安培 D.阿伏伽德罗
2.下列数据中,最接近生活实际的是( )
A.家用电冰箱的电流大约为 B.一节新干电池的电压为
C.人体安全电压为 D.家庭电路电压为
3.下列物品中,通常情况下都是导体的是( )
A.塑料尺、陶瓷碗、人体 B.纯净水、铜棒、盐水
C.玻璃棒、橡胶棒、盐水 D.铅笔芯、大地、银丝
4.以下实例中通过热传递方式改变物体内能的是( )
A.搓手变暖和 B.铁丝弯折变烫
C.烧水 D.滑梯滑下,臀部灼热

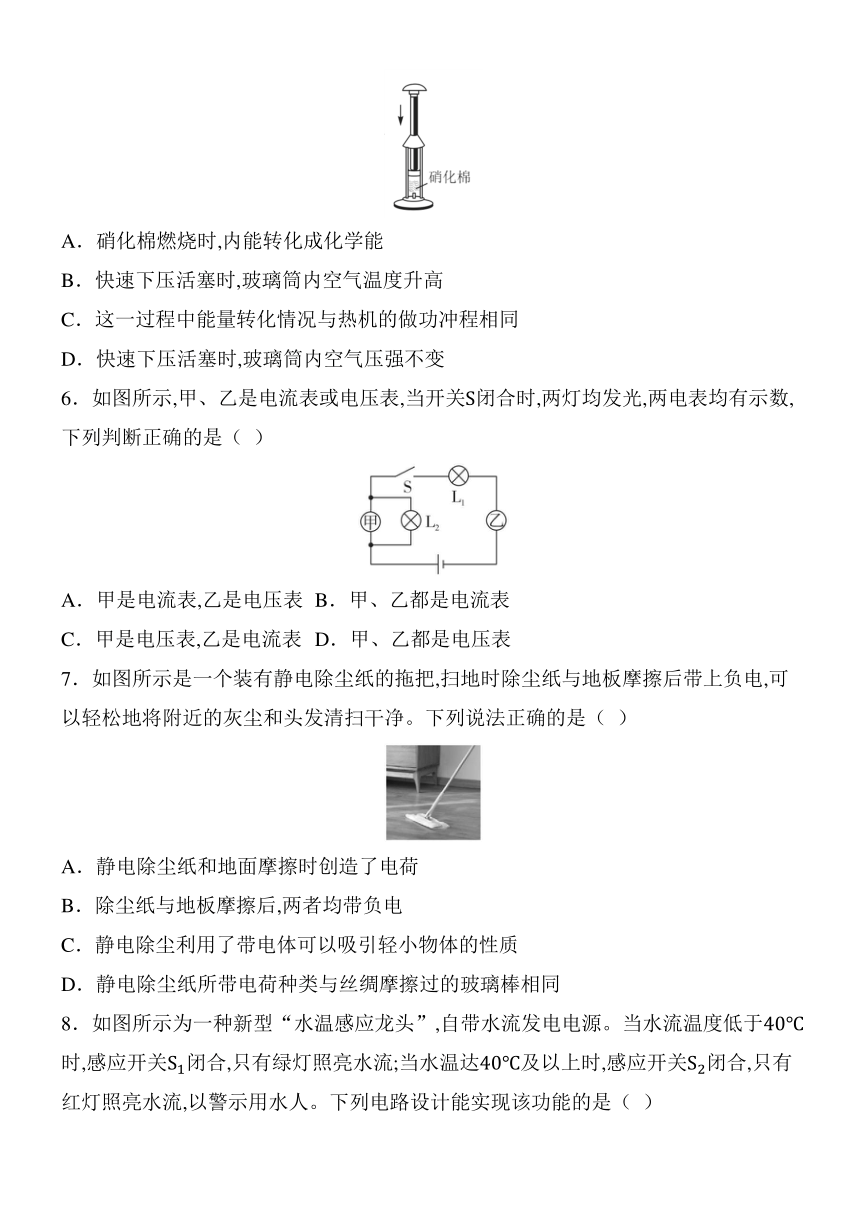

5.如图所示为空气压缩引火仪,在玻璃筒底部放一小团干燥的硝化棉,快速下压活塞,可观察到硝化棉燃烧。关于这个过程,下列说法正确的是( )
A.硝化棉燃烧时,内能转化成化学能
B.快速下压活塞时,玻璃筒内空气温度升高
C.这一过程中能量转化情况与热机的做功冲程相同
D.快速下压活塞时,玻璃筒内空气压强不变
6.如图所示,甲、乙是电流表或电压表,当开关闭合时,两灯均发光,两电表均有示数,下列判断正确的是( )
A.甲是电流表,乙是电压表 B.甲、乙都是电流表
C.甲是电压表,乙是电流表 D.甲、乙都是电压表
7.如图所示是一个装有静电除尘纸的拖把,扫地时除尘纸与地板摩擦后带上负电,可以轻松地将附近的灰尘和头发清扫干净。下列说法正确的是( )
A.静电除尘纸和地面摩擦时创造了电荷
B.除尘纸与地板摩擦后,两者均带负电
C.静电除尘利用了带电体可以吸引轻小物体的性质
D.静电除尘纸所带电荷种类与丝绸摩擦过的玻璃棒相同

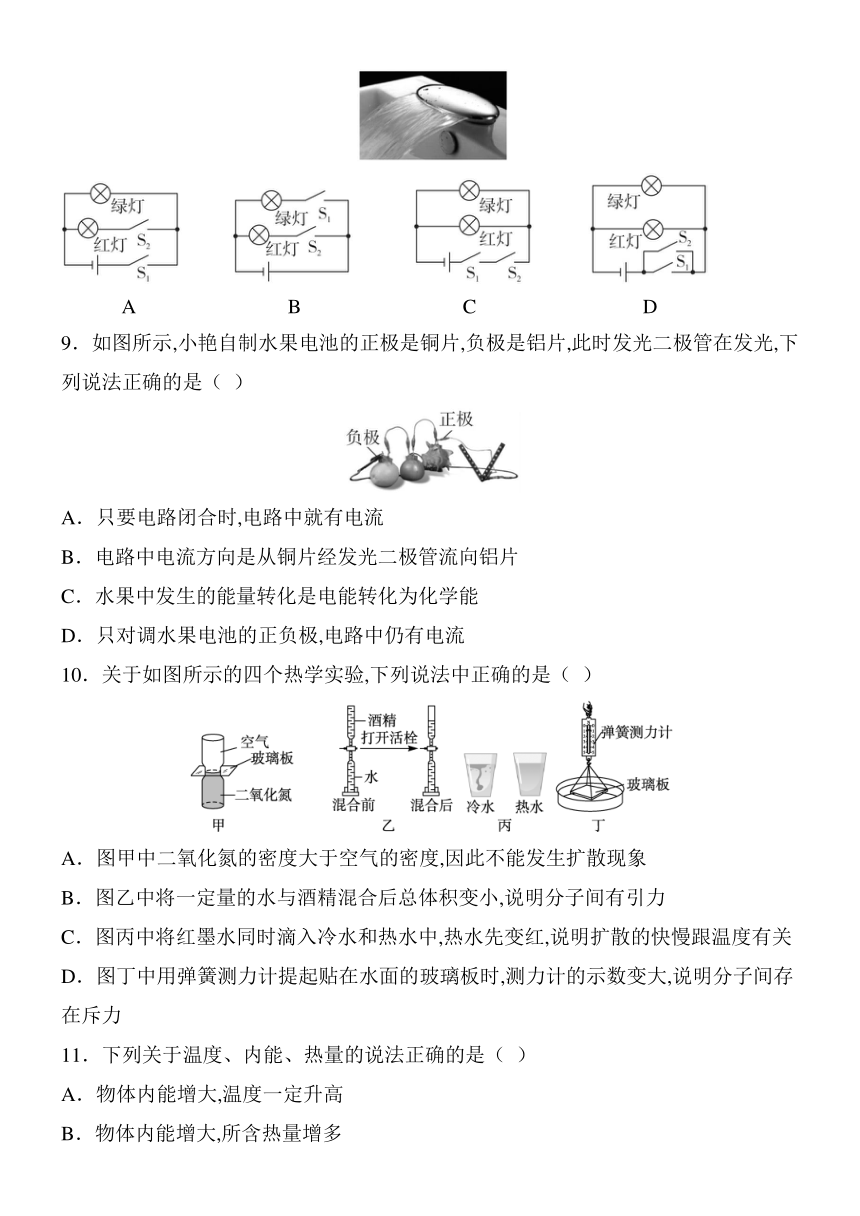

8.如图所示为一种新型“水温感应龙头”,自带水流发电电源。当水流温度低于时,感应开关闭合,只有绿灯照亮水流;当水温达及以上时,感应开关闭合,只有红灯照亮水流,以警示用水人。下列电路设计能实现该功能的是( )
A B C D
9.如图所示,小艳自制水果电池的正极是铜片,负极是铝片,此时发光二极管在发光,下列说法正确的是( )
A.只要电路闭合时,电路中就有电流
B.电路中电流方向是从铜片经发光二极管流向铝片
C.水果中发生的能量转化是电能转化为化学能
D.只对调水果电池的正负极,电路中仍有电流
10.关于如图所示的四个热学实验,下列说法中正确的是( )
A.图甲中二氧化氮的密度大于空气的密度,因此不能发生扩散现象
B.图乙中将一定量的水与酒精混合后总体积变小,说明分子间有引力
C.图丙中将红墨水同时滴入冷水和热水中,热水先变红,说明扩散的快慢跟温度有关
D.图丁中用弹簧测力计提起贴在水面的玻璃板时,测力计的示数变大,说明分子间存在斥力
11.下列关于温度、内能、热量的说法正确的是( )
A.物体内能增大,温度一定升高
B.物体内能增大,所含热量增多
C.的冰,内能为零
D.内能小的物体也可以传递热量给内能大的物体

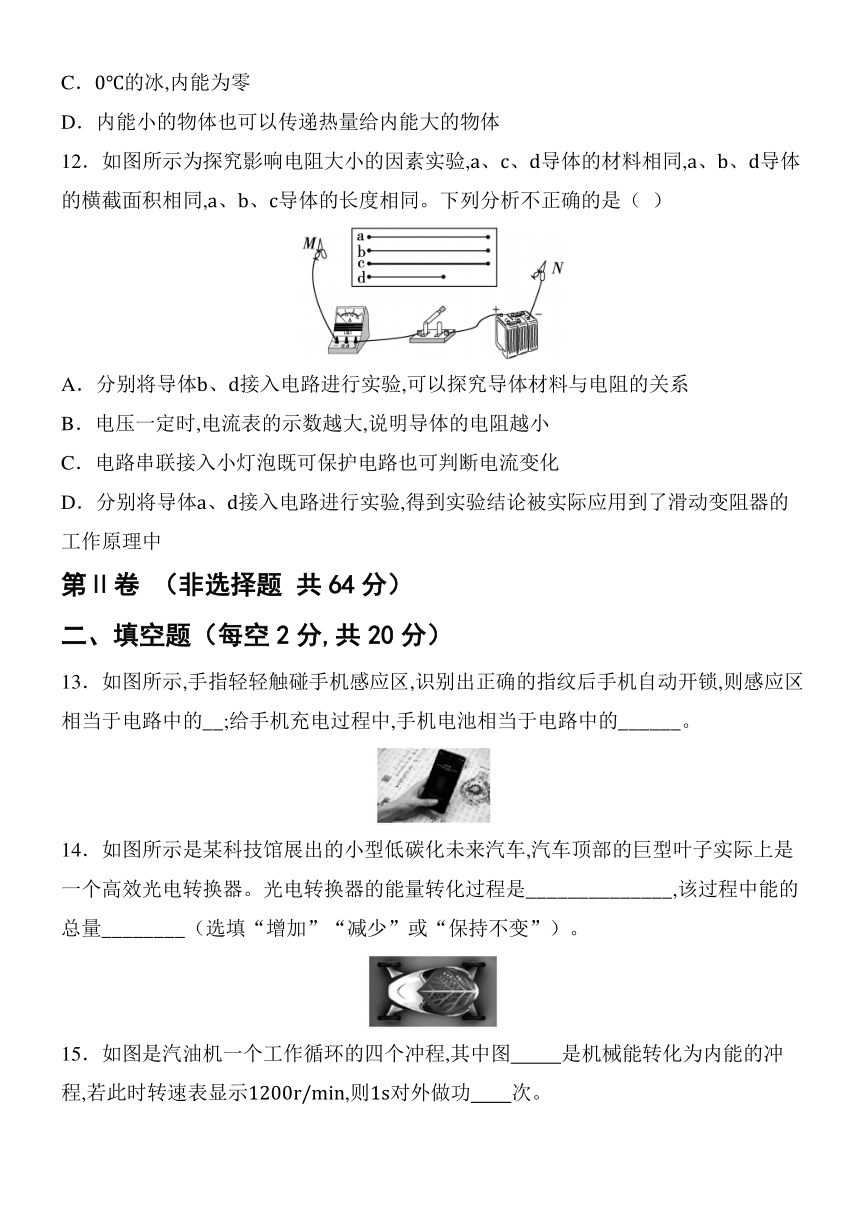

12.如图所示为探究影响电阻大小的因素实验,、、导体的材料相同,、、导体的横截面积相同,、、导体的长度相同。下列分析不正确的是( )
A.分别将导体、接入电路进行实验,可以探究导体材料与电阻的关系
B.电压一定时,电流表的示数越大,说明导体的电阻越小
C.电路串联接入小灯泡既可保护电路也可判断电流变化
D.分别将导体、接入电路进行实验,得到实验结论被实际应用到了滑动变阻器的工作原理中
第Ⅱ卷 (非选择题 共64分)
二、填空题(每空2分,共20分)
13.如图所示,手指轻轻触碰手机感应区,识别出正确的指纹后手机自动开锁,则感应区相当于电路中的_ _ ;给手机充电过程中,手机电池相当于电路中的_ _ _ _ _ _ 。
14.如图所示是某科技馆展出的小型低碳化未来汽车,汽车顶部的巨型叶子实际上是一个高效光电转换器。光电转换器的能量转化过程是_ _ _ _ _ _ _ _ _ _ _ _ _ _ ,该过程中能的总量_ _ _ _ _ _ _ _ (选填“增加”“减少”或“保持不变”)。

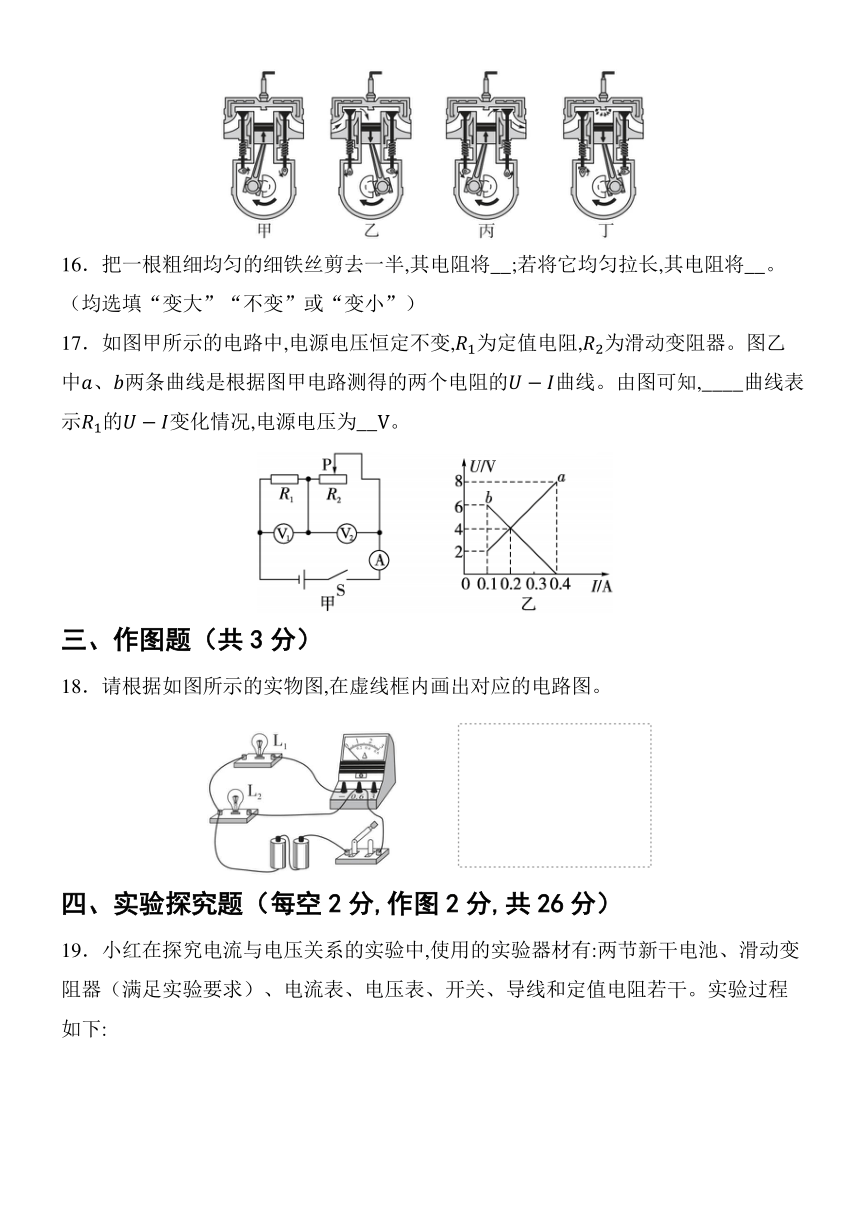

15.如图是汽油机一个工作循环的四个冲程,其中图 是机械能转化为内能的冲程,若此时转速表显示,则对外做功 次。
16.把一根粗细均匀的细铁丝剪去一半,其电阻将_ _ ;若将它均匀拉长,其电阻将_ _ 。(均选填“变大”“不变”或“变小”)
17.如图甲所示的电路中,电源电压恒定不变,为定值电阻,为滑动变阻器。图乙中、两条曲线是根据图甲电路测得的两个电阻的曲线。由图可知,_ _ _ _ 曲线表示的变化情况,电源电压为_ _ 。
三、作图题(共3分)
18.请根据如图所示的实物图,在虚线框内画出对应的电路图。
四、实验探究题(每空2分,作图2分,共26分)
19.小红在探究电流与电压关系的实验中,使用的实验器材有:两节新干电池、滑动变阻器(满足实验要求)、电流表、电压表、开关、导线和定值电阻若干。实验过程如下:
(1) 请根据小红设计的电路图(图甲)将实物图(图乙)连接完整(要求:导线不交叉)。
(2) 小红把 的定值电阻接入电路,在闭合开关前,应将滑动变阻器的滑片调至
最 (选填“左”或“右”)端。
(3) 闭合开关,调节滑片,当电压表的示数为时,电流表的示数如图丙所示,则电流表示数为_ _ A。
(4) 继续实验,将实验数据记录在表中,分析数据可得出结论:在电阻一定的情况下,_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。
电压 0.5 1.0 1.5 2.0 2.5 3
电流 0.2 0.3 0.4 0.5 0.6
20.甲、乙和丙三个装置图中烧杯完全相同,三个烧杯中液体的初温相同,液体A和B的密度不同,燃料1和2的质量相同。
(1) 要比较不同物质吸热升温的现象,应选择_ _ _ _ 两个装置图进行实验,实验时,通过比较_ _ _ _ _ _ _ _ 来反映液体吸收热量的多少。将收集的数据绘制图像A和B(如图丁所示),分析可知:_ _ _ _ 液体更适合作为汽车发动机的冷却液。
(2) 选择甲和乙装置,可比较不同燃料的热值。实验时测出燃料_ _ _ _ _ _ _ _ 后的水温,发现甲装置中水温度升高的示数大于乙装置中水温度升高的示数,由此推断燃料_ _ 的热值较大。
21.如图甲所示,用电流表和电压表测量定值电阻的阻值。
(1) 本实验的原理是_ _ _ _ _ _ _ _ 。
(2) 移动滑动变阻器的滑片测出多组电压和电流的值,算出对应的电阻值及电阻的平均值,计算电阻平均值的目的是_ _ _ _ _ _ _ _ _ _ _ _ 。
(3) 小明做完实验后,把定值电阻换成额定电压是的小灯泡,测量小灯泡正常发光时的电阻。正确连接电路,再闭合开关,改变滑动变阻器的阻值,记下多组对应的电压表和电流表的示数,并绘制了如图乙所示图像。根据图像可知小灯泡正常发光时的电阻是 ,还发现灯丝的电阻是变化的,原因是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。
五、计算题(第22题6分,第23题9分,共15分)
22.如图所示是一款远程无人驾驶清扫车,自动驾驶时使用雷达传感器以及激光测距器来了解周围的交通状况。该款车以的速度在一段平直的公路上匀速行驶,消耗汽油。已知清扫车行驶过程中的牵引力为,汽油的热值为。求:
(1) 汽油完全燃烧放出的热量;
(2) 在此过程中清扫车发动机的效率;
(3) 假设此过程中,汽油完全燃烧,除了做有用功外,其余能量全部用来加热水。在不考虑其他热损失的情况下,可使初温为、质量为的水温度升高到多少?
23.如图甲所示是水果自动筛选装置,它能将质量小于一定标准的水果自动剔除,其原理如下:传送带上的水果经过检测点时,使压敏电阻的阻值发生变化,间的电压也随之发生改变,当时,机械装置启动,将质量不达标的小水果推出传送带,实现自动筛选功能。已知电源电压为,是阻值一定的电阻,压敏电阻的阻值随压力变化关系如图乙所示。问:
(1) 当检测点上没有水果时,电路中的电流是,的阻值是多少?
(2) 该装置能够剔除质量小于多少千克的水果?
(3) 不同等级的水果筛选的质量标准是不同的。请你提出电路改进的措施,使该装置能够筛选出质量小于的水果。
期中质量评估
第Ⅰ卷 (选择题 共36分)
一、选择题(每小题3分,共36分。给出的四个选项中只有一项符合题目要求)
1.C 2.A 3.D 4.C 5.B 6.C 7.C 8.B 9.B 10.C 11.D 12.A
第Ⅱ卷 (非选择题 共64分)
二、填空题(每空2分,共20分)
13.开关; 用电器
14.光能转化为电能; 保持不变
15.甲; 10
16.变小; 变大
17.; 8
三、作图题(共3分)
18.
四、实验探究题(每空2分,共26分)
19.(1)
(2) 右
(3) 0.1
(4) 通过导体的电流与导体两端的电压成正比
20.(1) 甲、丙; 加热时间; B
(2) 完全燃烧; 1
21.(1)
(2) 减小测量误差
(3) 10; 灯丝的电阻随温度的升高而增大
五、计算题(第22题6分,第23题9分,共15分)
22.解:(1) 汽油完全燃烧放出的热量
(2) 该清扫车行驶的路程
该清扫车发动机做的有用功
在此过程中清扫车发动机的效率
(3) 在此过程中,发动机所做额外功
水吸收的热量
水升高的温度
水升高到的温度
。
23.解:(1)由图可知,当检测点上没有水果时,压力为0,压敏电阻的阻值为 ,电路中的电流是,根据欧姆定律可得电路总电阻
根据串联电阻的规律可得阻值
(2) 当时,电路中的电流
串联电路中总电压等于各分电压之和,压敏电阻两端的电压
压敏电阻的阻值
由图可知
则水果的质量
所以该装置能够剔除质量小于的水果;
(3) 当所选水果质量为时,此时压力
由图像可知此时压敏电阻的阻值为 ,要能够筛选出质量小于的水果,此时电源电压
所以应将电源电压调整为,该装置能够筛选出质量小于的水果。
