第4节 欧姆定律在串、并联电路中的应用
A组·基础达标 逐点击破
1．关于并联电路,下列说法中正确的是（ ）
A．在并联电路中使用的用电器越多,其总电阻越大
B．并联电路中导体中的电流跟电阻成正比
C．两个电阻并联的电路,若一个电阻不变,另一个电阻变大,则总电阻一定变大
D．并联电路的总电阻等于各并联导体电阻的倒数之和
2．已知 , ,将这两个电阻并联接入电路,等效电阻大小（ ）
A．一定大于 B．一定小于
C．在 与 之间 D．无法确定
3．日常生活 教室里装有多盏电灯,上晚自习时,若我们每多开一盏电灯,则教室电路的（ ）
A．总电阻增大 B．总电阻减小
C．总电压增大 D．总电流不变
4．如图所示,和是由同种材料制成的长度相同、横截面积不同的两段导体,将它们串联后连入电路中,这两段导体两端的电压及通过它们的电流的大小关系正确的是（ ）
A． B．
C． D．
5．如图所示的电路中，电源电压恒定，闭合开关、和，灯、都正常发光，现断开，下列说法正确的是（ ）
A．电流表示数变小 B．电流表示数变大
C．电流表示数不变 D．电流表示数变小

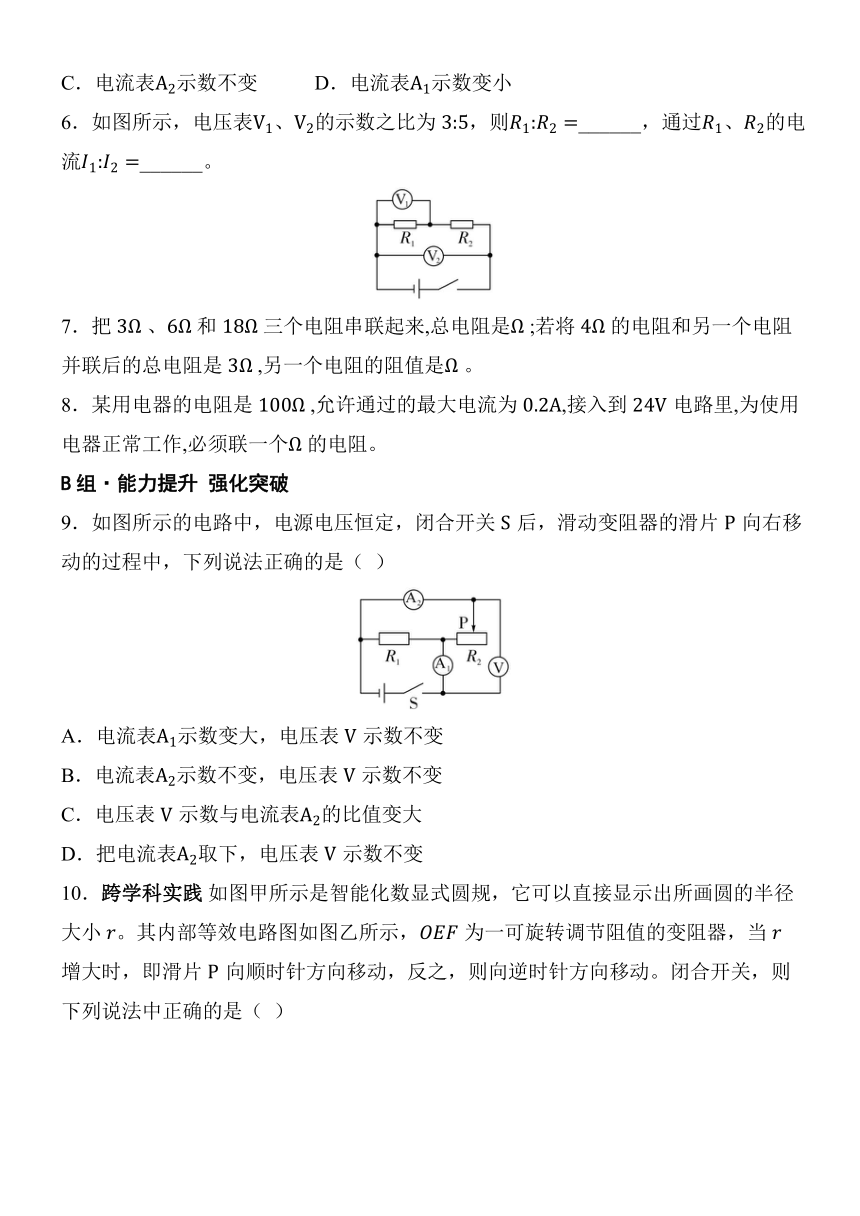

6．如图所示，电压表、的示数之比为，则_ _ _ _ _ _ ，通过、的电流_ _ _ _ _ _ 。
7．把 、 和 三个电阻串联起来,总电阻是 ;若将 的电阻和另一个电阻并联后的总电阻是 ,另一个电阻的阻值是 。
8．某用电器的电阻是 ,允许通过的最大电流为,接入到电路里,为使用电器正常工作,必须联一个 的电阻。
B组·能力提升 强化突破
9．如图所示的电路中，电源电压恒定，闭合开关后，滑动变阻器的滑片向右移动的过程中，下列说法正确的是（ ）
A．电流表示数变大，电压表示数不变
B．电流表示数不变，电压表示数不变
C．电压表示数与电流表的比值变大
D．把电流表取下，电压表示数不变

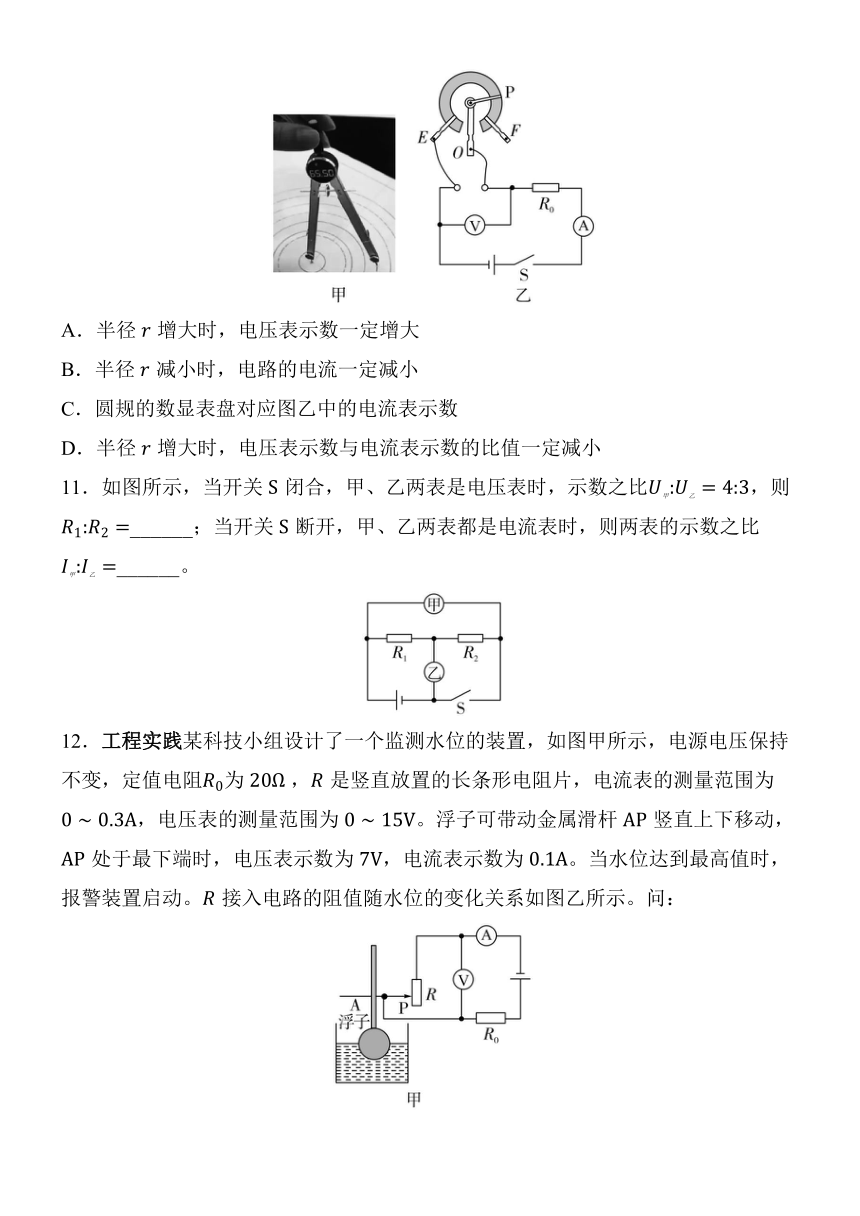

10．跨学科实践 如图甲所示是智能化数显式圆规，它可以直接显示出所画圆的半径大小。其内部等效电路图如图乙所示，为一可旋转调节阻值的变阻器，当增大时，即滑片向顺时针方向移动，反之，则向逆时针方向移动。闭合开关，则下列说法中正确的是（ ）
A．半径增大时，电压表示数一定增大
B．半径减小时，电路的电流一定减小
C．圆规的数显表盘对应图乙中的电流表示数
D．半径增大时，电压表示数与电流表示数的比值一定减小
11．如图所示，当开关闭合，甲、乙两表是电压表时，示数之比，则_ _ _ _ _ _ ；当开关断开，甲、乙两表都是电流表时，则两表的示数之比_ _ _ _ _ _ 。
12．工程实践某科技小组设计了一个监测水位的装置，如图甲所示，电源电压保持不变，定值电阻为 ，是竖直放置的长条形电阻片，电流表的测量范围为，电压表的测量范围为。浮子可带动金属滑杆竖直上下移动，处于最下端时，电压表示数为，电流表示数为。当水位达到最高值时，报警装置启动。接入电路的阻值随水位的变化关系如图乙所示。问：
（1） 电源电压为多少？
（2） 该装置能检测的最高水位是多少？
（3） 为了提前预警，将警戒水位值设为原来最高水位值减小，可以改变电阻，则的阻值为多少？
C组·核心素养拓展 素养渗透
13．现有一热敏电阻，其阻值随温度的升高而减小，部分数据如表所示，利用它可以制作温度报警器，其电路的一部分如图所示，图中两个虚线框内一个接热敏电阻，一个接 的定值电阻，电源电压恒为，当图中的输出电压达到或超过时，便触发报警器（图中未画出）报警，不考虑报警器对电路的影响。要求环境温度达到或超过时开始报警，则热敏电阻应接在虚线框_ _ （填数字）内；若将虚线框内两元件对调，则报警器报警的最高温度为 。
环境温度 5 10 20 30 40 50 60
热敏电阻 6.0 4.4 2.8 1.8 1.1 0.8 0.7
第4节 欧姆定律在串、并联电路中的应用
A组·基础达标 逐点击破
1．C 2．B 3．B 4．A 5．A
6．；
7．27； 12
8．串； 20
B组·能力提升 强化突破
9．C 10．A
11．；
12．解：（1） 闭合开关，电阻和变阻器串联接入电路，电压表测滑动变阻器两端的电压，电流表测通过电路的电流，当处于最下端时，为最大阻值，即
因此电源电压
（2） 由图甲可知，水位越高，接入的电阻越小，根据欧姆定律可知电路电流越大，而电流表的测量范围为，故当电路中电流为时，水位最高，根据欧姆定律可得
解得
由图乙可知此时对应的水位为，即该装置能检测的最高水位是；
（3） 警戒水位值减小，即，由图乙可知此时接入的电阻值
由（2）中分析可知当电路电流为时，该装置会报警电流，故
解得 。
C组·核心素养拓展 素养渗透
13．2； 10
