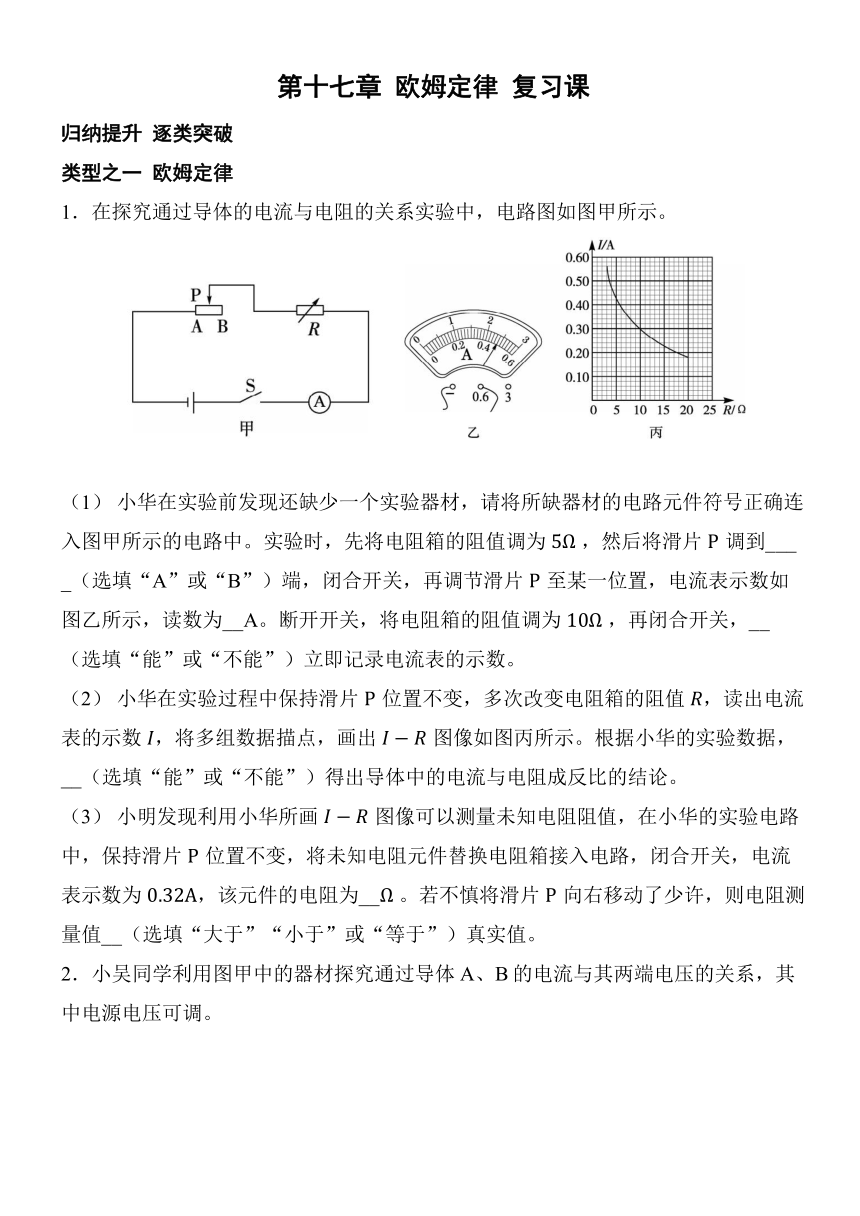

第十七章 欧姆定律 复习课
归纳提升 逐类突破
类型之一 欧姆定律
1．在探究通过导体的电流与电阻的关系实验中，电路图如图甲所示。
（1） 小华在实验前发现还缺少一个实验器材，请将所缺器材的电路元件符号正确连入图甲所示的电路中。实验时，先将电阻箱的阻值调为 ，然后将滑片调到_ _ _ _ （选填“A”或“B”）端，闭合开关，再调节滑片至某一位置，电流表示数如图乙所示，读数为_ _ A。断开开关，将电阻箱的阻值调为 ，再闭合开关，_ _ （选填“能”或“不能”）立即记录电流表的示数。
（2） 小华在实验过程中保持滑片位置不变，多次改变电阻箱的阻值，读出电流表的示数，将多组数据描点，画出图像如图丙所示。根据小华的实验数据，_ _ （选填“能”或“不能”）得出导体中的电流与电阻成反比的结论。
（3） 小明发现利用小华所画图像可以测量未知电阻阻值，在小华的实验电路中，保持滑片位置不变，将未知电阻元件替换电阻箱接入电路，闭合开关，电流表示数为，该元件的电阻为_ _ 。若不慎将滑片向右移动了少许，则电阻测量值_ _ （选填“大于”“小于”或“等于”）真实值。

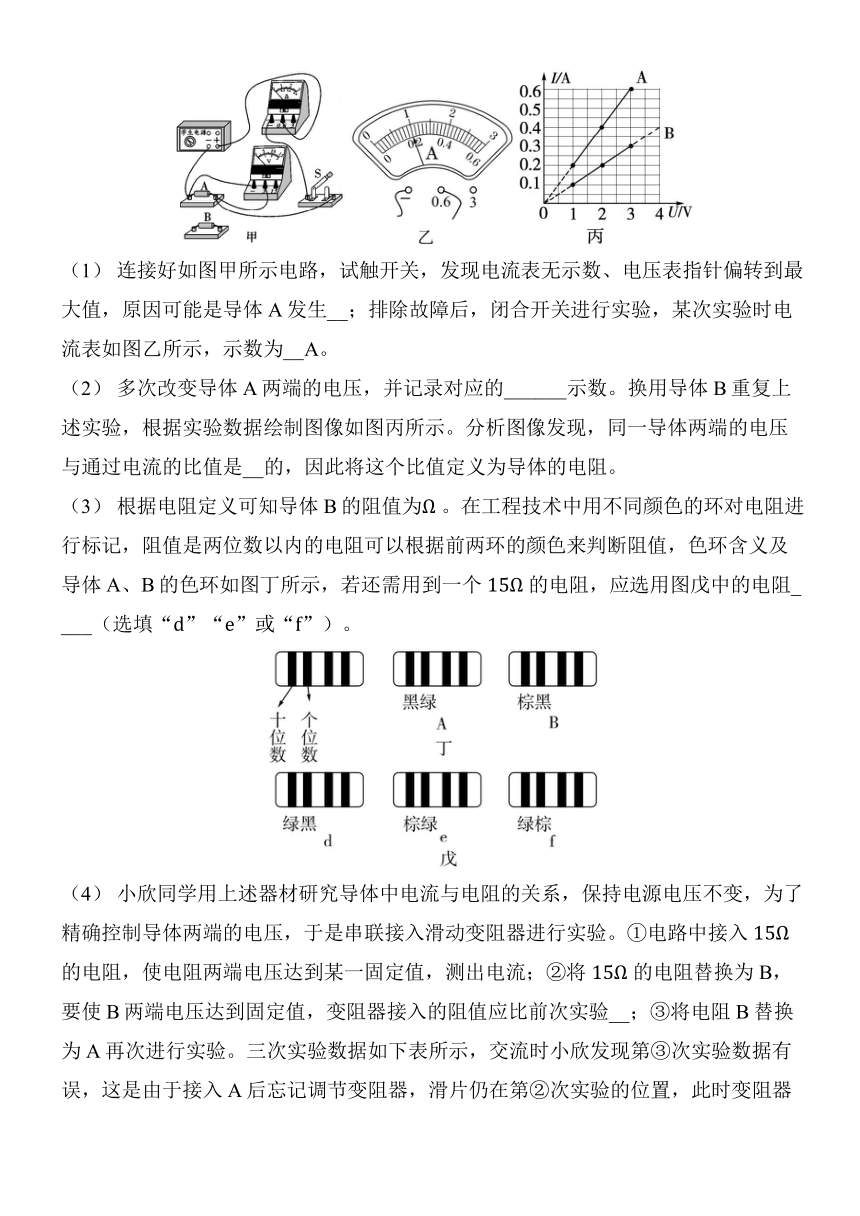

2．小吴同学利用图甲中的器材探究通过导体A、B的电流与其两端电压的关系，其中电源电压可调。
（1） 连接好如图甲所示电路，试触开关，发现电流表无示数、电压表指针偏转到最大值，原因可能是导体A发生_ _ ；排除故障后，闭合开关进行实验，某次实验时电流表如图乙所示，示数为_ _ A。
（2） 多次改变导体A两端的电压，并记录对应的_ _ _ _ _ _ 示数。换用导体B重复上述实验，根据实验数据绘制图像如图丙所示。分析图像发现，同一导体两端的电压与通过电流的比值是_ _ 的，因此将这个比值定义为导体的电阻。
（3） 根据电阻定义可知导体B的阻值为 。在工程技术中用不同颜色的环对电阻进行标记，阻值是两位数以内的电阻可以根据前两环的颜色来判断阻值，色环含义及导体A、B的色环如图丁所示，若还需用到一个 的电阻，应选用图戊中的电阻_ _ _ _ （选填“”“”或“”）。
（4） 小欣同学用上述器材研究导体中电流与电阻的关系，保持电源电压不变，为了精确控制导体两端的电压，于是串联接入滑动变阻器进行实验。①电路中接入 的电阻，使电阻两端电压达到某一固定值，测出电流；②将 的电阻替换为B，要使B两端电压达到固定值，变阻器接入的阻值应比前次实验_ _ ；③将电阻B替换为A再次进行实验。三次实验数据如下表所示，交流时小欣发现第③次实验数据有误，这是由于接入A后忘记调节变阻器，滑片仍在第②次实验的位置，此时变阻器
接入的阻值是 。
实验次数 ① ② ③
15 B A
0.2 0.3 0.4
类型之二 欧姆定律及应用

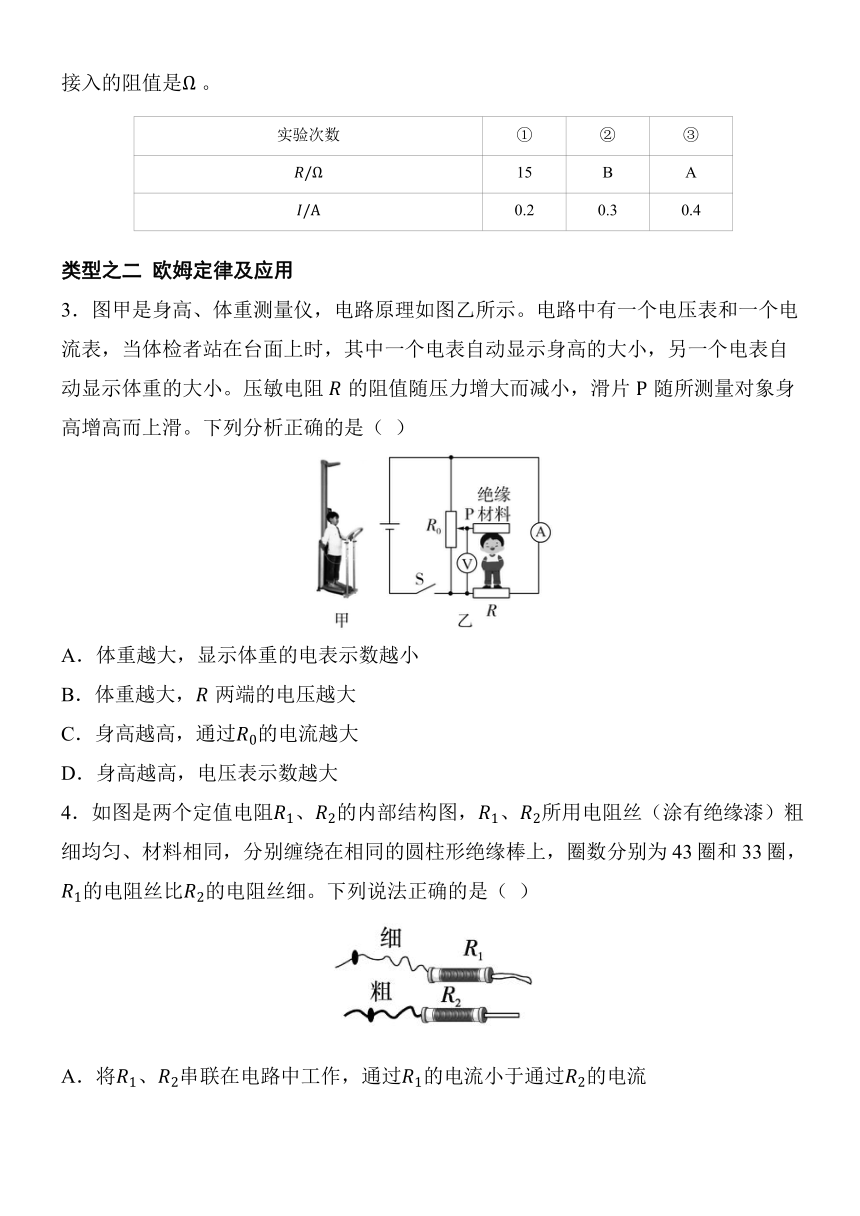

3．图甲是身高、体重测量仪，电路原理如图乙所示。电路中有一个电压表和一个电流表，当体检者站在台面上时，其中一个电表自动显示身高的大小，另一个电表自动显示体重的大小。压敏电阻的阻值随压力增大而减小，滑片随所测量对象身高增高而上滑。下列分析正确的是（ ）
A．体重越大，显示体重的电表示数越小
B．体重越大，两端的电压越大
C．身高越高，通过的电流越大
D．身高越高，电压表示数越大
4．如图是两个定值电阻、的内部结构图，、所用电阻丝（涂有绝缘漆）粗细均匀、材料相同，分别缠绕在相同的圆柱形绝缘棒上，圈数分别为43圈和33圈，的电阻丝比的电阻丝细。下列说法正确的是（ ）
A．将、串联在电路中工作，通过的电流小于通过的电流
B．将、串联在电路中工作，两端的电压小于两端的电压
C．将、并联在电路中工作，通过的电流小于通过的电流
D．将、并联在电路中工作，两端的电压大于两端的电压

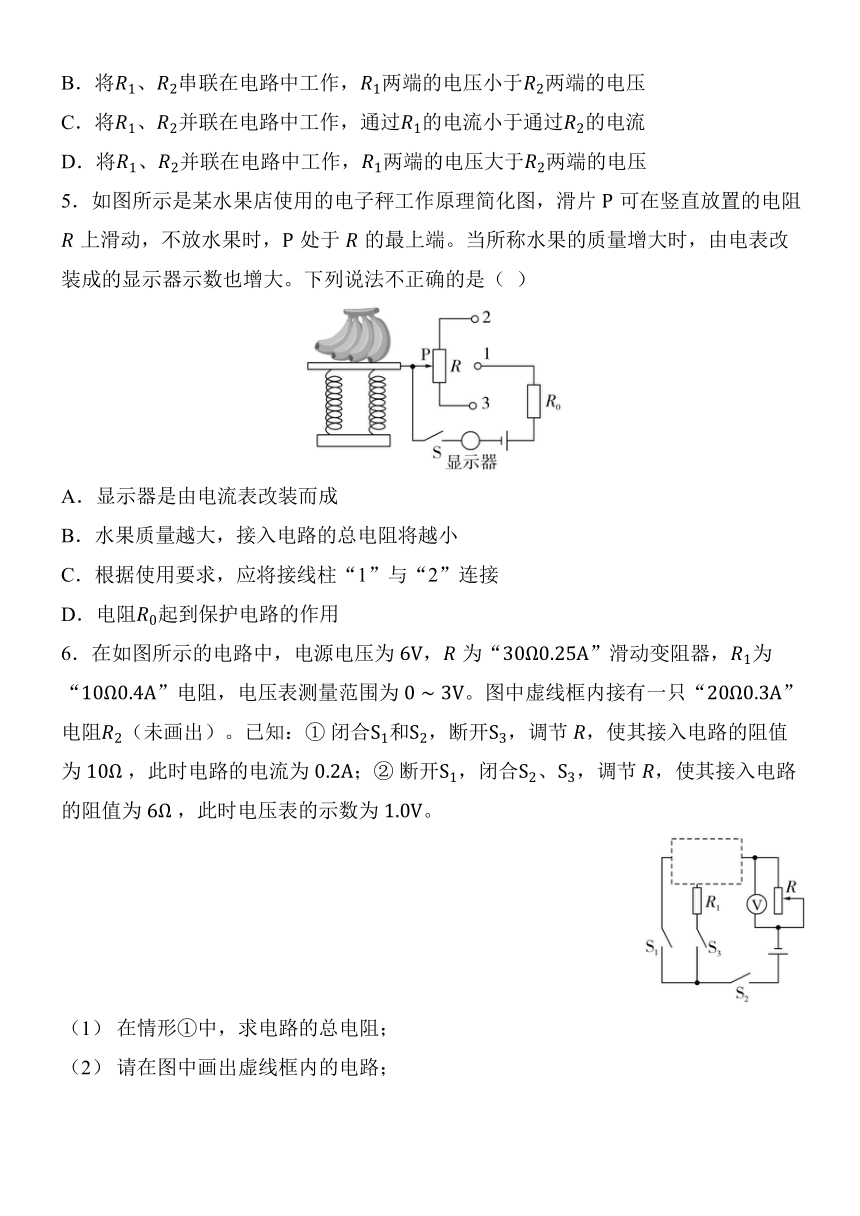

5．如图所示是某水果店使用的电子秤工作原理简化图，滑片可在竖直放置的电阻上滑动，不放水果时，处于的最上端。当所称水果的质量增大时，由电表改装成的显示器示数也增大。下列说法不正确的是（ ）
A．显示器是由电流表改装而成
B．水果质量越大，接入电路的总电阻将越小
C．根据使用要求，应将接线柱“1”与“2”连接
D．电阻起到保护电路的作用
6．在如图所示的电路中，电源电压为，为“”滑动变阻器，为“”电阻，电压表测量范围为。图中虚线框内接有一只“”电阻（未画出）。已知：① 闭合和，断开，调节，使其接入电路的阻值为 ，此时电路的电流为；② 断开，闭合、，调节，使其接入电路的阻值为 ，此时电压表的示数为。
（1） 在情形①中，求电路的总电阻；
（2） 请在图中画出虚线框内的电路；
（3） 当闭合所有开关时，为保证电路安全，求滑动变阻器接入电路的阻值范围。
类型之三 伏安法测电阻
7．某探究小组要测量一个标有“”字样的小灯泡在正常发光时的电阻，连接了如图甲所示的部分电路，已知电源电压恒定，滑动变阻器规格为“”。
甲 乙
（1） 该实验的原理是_ _ _ _ _ _ _ _ 。
（2） 请用笔画线代替导线，将图中的电路补充完整。
（3） 若连接电路后，闭合开关，发现无论怎样调节滑动变阻器，电流表和电压表的示数都不变且较小，出现这种现象的原因是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。
（4） 若将滑动变阻器的下接线柱A端接入电路，正确连接电路后，闭合开关，滑片向 （选填“左”或“右”）滑动时，小灯泡变亮。
（5） 在移动滑片的过程中，应该观察_ _ 表的示数，使小灯泡正常发光。
（6） 当小灯泡正常发光时，电流表示数为，则小灯泡正常发光时的电阻
是 。
（7） 完成实验后，小组又设计了如图乙所示的电路图，测量该小灯泡正常发光时的电阻，为定值电阻，为单刀双掷开关，实验步骤如下：
① 闭合开关，将开关拨到触点2，移动滑片，使电压表的示数_ _ ；
②保持滑片的位置不变，再将开关拨到触点1，读出电压表的示数并记为；
③ 该小灯泡正常发光时的电阻_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ （用、、表示）。
本章复习课
归纳提升 逐类突破
类型之一 欧姆定律
1．（1） B； 0.48； 不能
（2） 不能
（3） 9； 大于
2．（1） 断路； 0.2
（2） 电流表； 一定
（3） 10；
（4） 更小； 10
类型之二 欧姆定律及应用
3．D 4．C 5．C
6．解：（1） 在情形①中，电路的总电阻
（2） 由于在情形 ① 中，虚线框内的电阻
在情形② 中，电路中的电流
电路中的总电阻
故虚线框内的电阻
故虚线框内的电路如图所示；
（3） 当变阻器接入电路的阻值较小时，电路中的电流达到，根据
则，
解得
当变阻器接入电路的阻值较大时，电压表示数为时，由于，
代入数据解得 ,故为了保证电路安全，滑动变阻器接入电路的阻值范围应为 。
类型之三 伏安法测电阻
7．（1）
（2）
（3） 滑动变阻器下方两个接线柱接到电路中
（4） 右
（5） 电压
（6） 10
（7） ① 2.5
③
