微专题七 动态电路
类型之一 开关通、断引起的动态电路

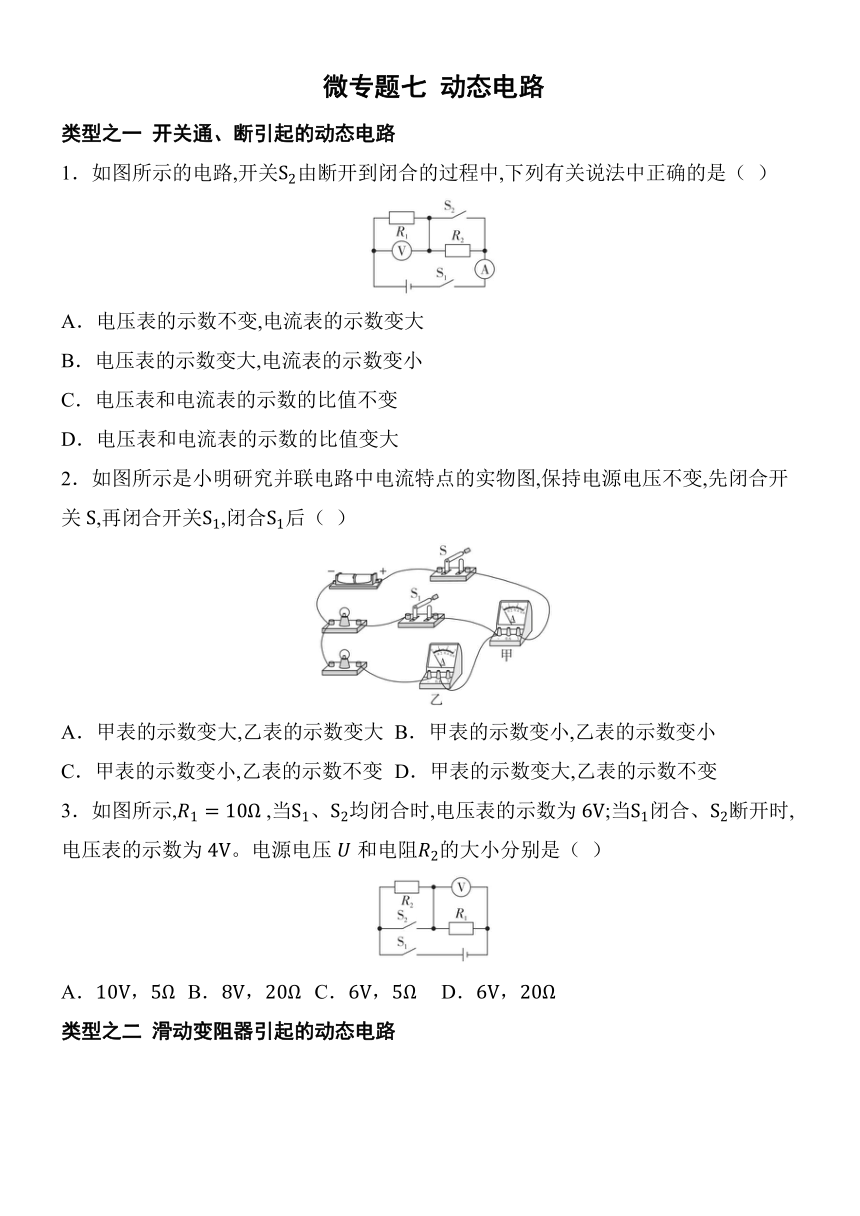

1．如图所示的电路,开关由断开到闭合的过程中,下列有关说法中正确的是（ ）
A．电压表的示数不变,电流表的示数变大
B．电压表的示数变大,电流表的示数变小
C．电压表和电流表的示数的比值不变
D．电压表和电流表的示数的比值变大
2．如图所示是小明研究并联电路中电流特点的实物图,保持电源电压不变,先闭合开关,再闭合开关,闭合后（ ）
A．甲表的示数变大,乙表的示数变大 B．甲表的示数变小,乙表的示数变小
C．甲表的示数变小,乙表的示数不变 D．甲表的示数变大,乙表的示数不变
3．如图所示, ,当、均闭合时,电压表的示数为;当闭合、断开时,电压表的示数为。电源电压和电阻的大小分别是（ ）
A． B． C． D．
类型之二 滑动变阻器引起的动态电路

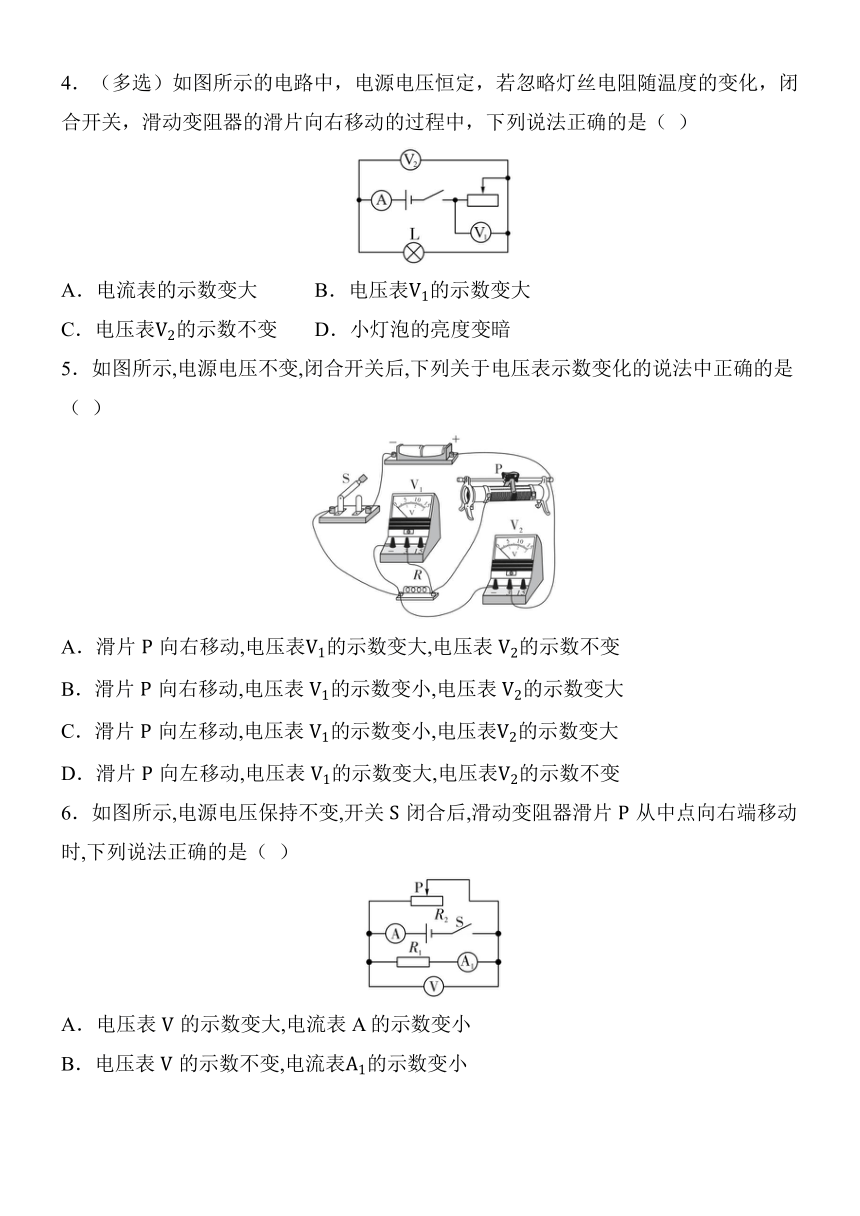

4．（多选）如图所示的电路中，电源电压恒定，若忽略灯丝电阻随温度的变化，闭合开关，滑动变阻器的滑片向右移动的过程中，下列说法正确的是（ ）
A．电流表的示数变大 B．电压表的示数变大
C．电压表的示数不变 D．小灯泡的亮度变暗
5．如图所示,电源电压不变,闭合开关后,下列关于电压表示数变化的说法中正确的是（ ）
A．滑片向右移动,电压表的示数变大,的示数不变
B．滑片向右移动,的示数变小,电压的示数变大
C．滑片向左移动,的示数变小,电压表的示数变大
D．滑片向左移动,的示数变大,的示数不变
6．如图所示,电源电压保持不变,开关闭合后,滑动变阻器滑片从中点向右端移动时,下列说法正确的是（ ）
A．电压表的示数变大,电流表A的示数变小
B．电压表的示数不变,电流表的示数变小
C．电压表的示数与电流表的示数之比不变
D．电流表A的示数与电流表的示数之差不变
7．如图所示,电源电压恒定不变,闭合开关,滑片向右移动,下列说法中正确的是（ ）
A．电流表的示数变小,电压表的示数变小
B．电流表的示数不变, 电压表的示数变小
C．电流表的示数不变, 电压表的示数不变
D．电流表的示数变小, 电压表的示数不变
类型之三 传感器引起的动态电路
8．日常生活 小明家在新房装修时设计了一个天然气泄漏检测电路，它能及时准确地监控到家庭厨房中天然气的使用情况，如图甲所示，为定值电阻，电源电压恒定不变，为气敏电阻，其阻值随天然气浓度变化的关系如图乙所示，则下列说法不正确的是（ ）
A．天然气浓度增大，电压表的示数变小
B．天然气浓度增大，单位时间内通过的电荷量变大
C．天然气浓度减小，电流表的示数变小
D．天然气浓度减小，电压表与电流表的示数之比不变
9．公共场所严禁吸烟,小明设计了一种简易烟雾报警控制器，如图所示。电路中为定值电阻,为光敏电阻,其阻值随光照强度的增大而减小,烟雾增大到一定程度使电压表的指针偏转到某区域时触发报警系统。以下做法能使控制器在烟雾较淡时就触发报警系统的是（ ）
A．电压表改接大测量范围 B．增大激光强度
C．减小的阻值 D．减小电源电压
10．跨学科实践（多选）为了保障潜水员潜水时的安全，潜水时会佩戴如图甲所示的水压表和深度表。如图乙所示是一款深度表的简化电路图。电源电压且恒定不变，定值电阻 ，是压敏电阻，图丙是的阻值随海水深度变化的图像，允许通过的最大电流为，深度表由电压表（测量范围）改装。下列说法正确的是（ ）
A．潜水员下潜的深度越深，电压表的示数越大
B．深度表在海面上时，电路中的电流为
C．电压表的示数为时，潜水员下潜的深度为
D．在电路安全的情况下，该深度表能测量的最大深度为
微专题七 动态电路
类型之一 开关通、断引起的动态电路
1．C 2．D 3．C
类型之二 滑动变阻器引起的动态电路
4．BD 5．D 6．C 7．B
类型之三 传感器引起的动态电路
8．A 9．C 10．AD
