19.2 家庭电路的基本组成 分层练习（含答案） 2025-2026学年物理人教版（2024）九年级全一册

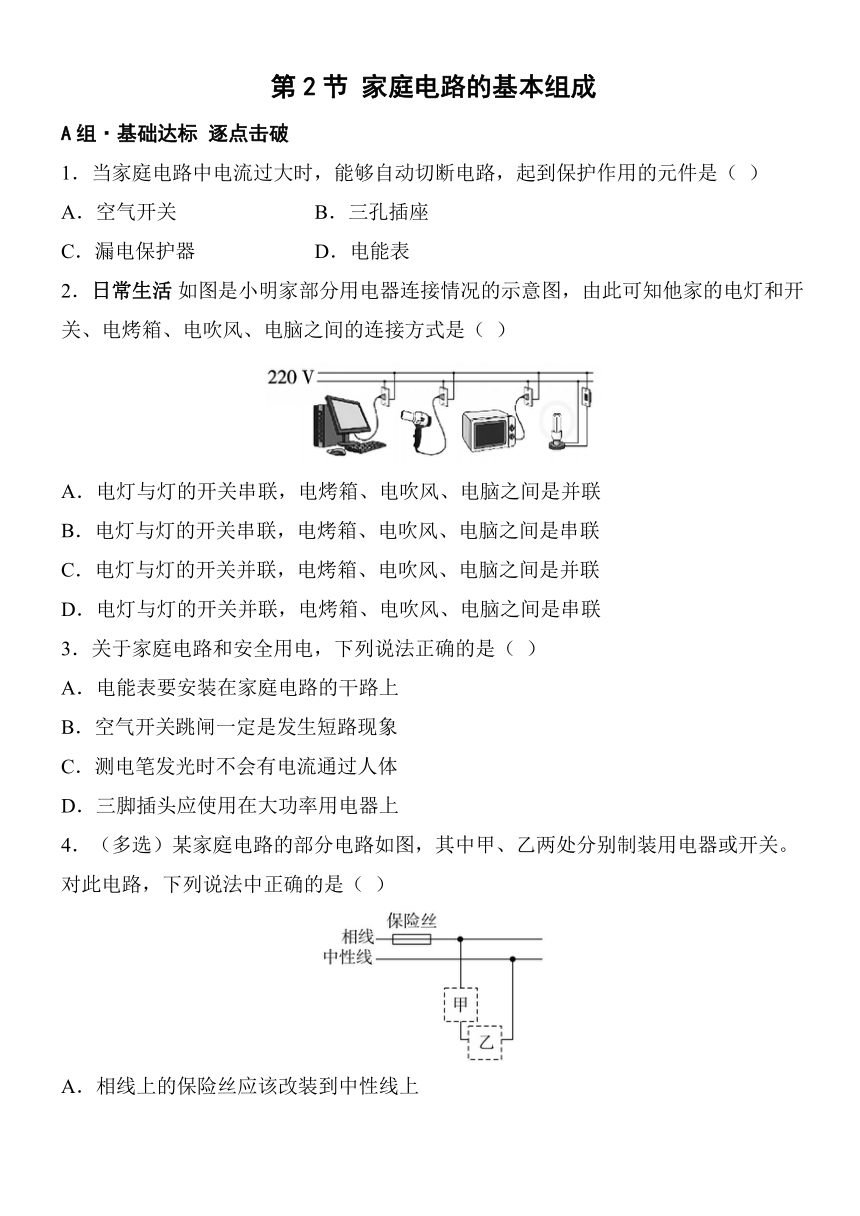

第2节 家庭电路的基本组成
A组·基础达标 逐点击破
1．当家庭电路中电流过大时，能够自动切断电路，起到保护作用的元件是（ ）
A．空气开关 B．三孔插座
C．漏电保护器 D．电能表
2．日常生活 如图是小明家部分用电器连接情况的示意图，由此可知他家的电灯和开关、电烤箱、电吹风、电脑之间的连接方式是（ ）
A．电灯与灯的开关串联，电烤箱、电吹风、电脑之间是并联
B．电灯与灯的开关串联，电烤箱、电吹风、电脑之间是串联
C．电灯与灯的开关并联，电烤箱、电吹风、电脑之间是并联
D．电灯与灯的开关并联，电烤箱、电吹风、电脑之间是串联
3．关于家庭电路和安全用电，下列说法正确的是（ ）
A．电能表要安装在家庭电路的干路上
B．空气开关跳闸一定是发生短路现象
C．测电笔发光时不会有电流通过人体
D．三脚插头应使用在大功率用电器上

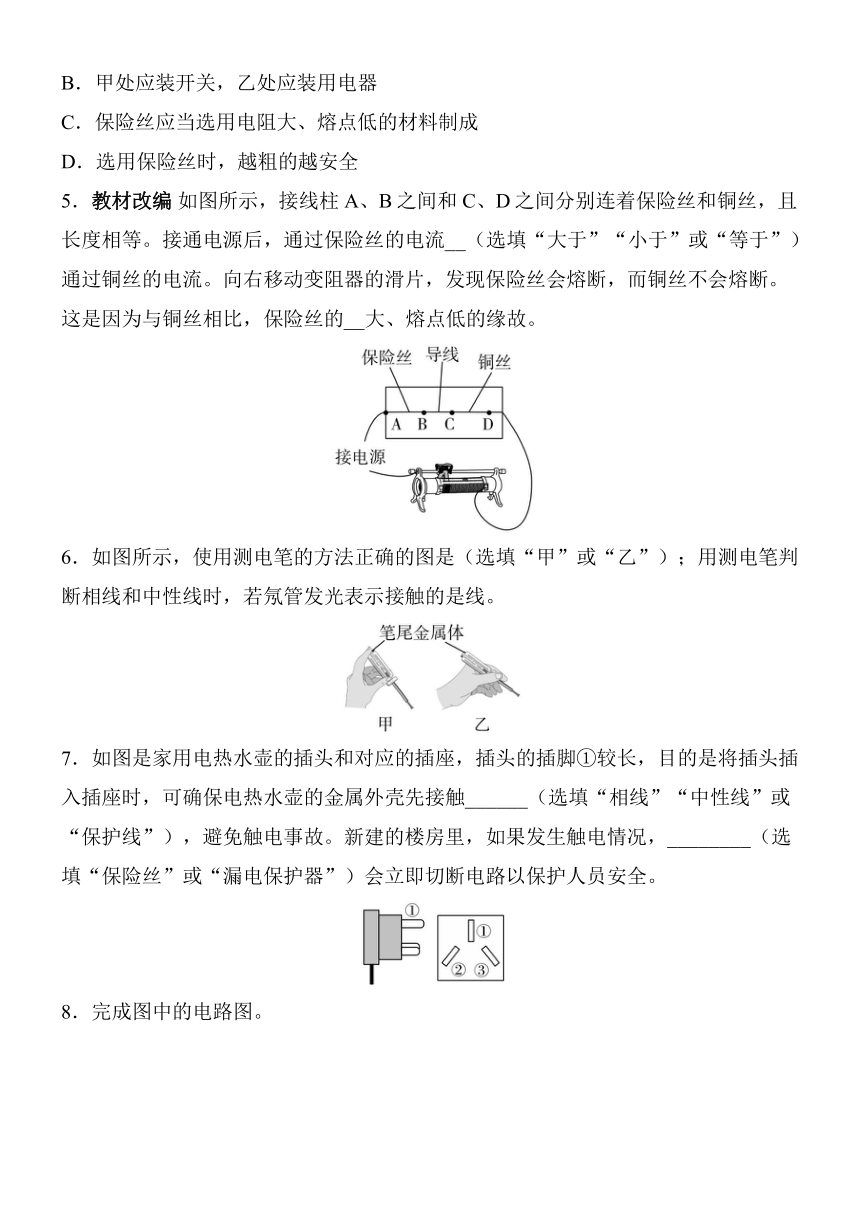

4．（多选）某家庭电路的部分电路如图，其中甲、乙两处分别制装用电器或开关。对此电路，下列说法中正确的是（ ）
A．相线上的保险丝应该改装到中性线上
B．甲处应装开关，乙处应装用电器
C．保险丝应当选用电阻大、熔点低的材料制成
D．选用保险丝时，越粗的越安全
5．教材改编 如图所示，接线柱A、B之间和C、D之间分别连着保险丝和铜丝，且长度相等。接通电源后，通过保险丝的电流_ _ （选填“大于”“小于”或“等于”）通过铜丝的电流。向右移动变阻器的滑片，发现保险丝会熔断，而铜丝不会熔断。这是因为与铜丝相比，保险丝的_ _ 大、熔点低的缘故。
6．如图所示，使用测电笔的方法正确的图是（选填“甲”或“乙”）；用测电笔判断相线和中性线时，若氖管发光表示接触的是线。
7．如图是家用电热水壶的插头和对应的插座，插头的插脚①较长，目的是将插头插入插座时，可确保电热水壶的金属外壳先接触_ _ _ _ _ _ （选填“相线”“中性线”或“保护线”），避免触电事故。新建的楼房里，如果发生触电情况，_ _ _ _ _ _ _ _ （选填“保险丝”或“漏电保护器”）会立即切断电路以保护人员安全。
8．完成图中的电路图。
B组·能力提升 强化突破
9．（多选）如图所示为家庭电路的总开关及其内部结构。下列有关说法正确的是（ ）
A．瓷质手柄和底座均为绝缘体材料制成
B．为了便于电路检修，总开关要安装在电能表的前面
C．熔断器熔断后，应先排查故障再更换保险丝
D．当熔断器熔断时，电路中可能有短路故障发生
10．（多选）某家庭电路的连接如图所示，下列说法正确的是（ ）
A．和是并联的 B．点所在的电源线是中性线
C．空气开关只能安装在点处 D．点所在的导线与大地相连
11．如图是规范连接的家庭电路的一部分。下列说法正确的是（ ）
A．点所在的进户线是中性线
B．若点所在导线断路，三孔插座仍可安全使用
C．断开开关，用测电笔检测点时，氖管发光
D．闭合开关，灯泡不发光，是因为导线间断路
12．社会发展 如图甲所示，某高铁站闸机采用“人脸、身份证识别一体机”，当人脸数据识别成功（相当于开关闭合）和身份证数据识别成功（相当于开关闭合）时，电动机才开始工作，锁打开，人可以正常通过闸机。请将图乙中的电路图连接完整实现此功能，要求开关必须接在相线上。
C组·核心素养拓展 素养渗透
13．如图甲所示是一个插线板。插线板上的开关控制指示灯和插孔供电；若指示灯损坏，开关闭合时插孔也能供电。请在图乙中连接各元件，并将插线板与电源线接通。
第2节 家庭电路的基本组成
A组·基础达标 逐点击破
1．A 2．A 3．A 4．BC
5．等于； 电阻
6．甲； 相
7．保护线； 漏电保护器
8．
B组·能力提升 强化突破
9．ACD 10．AD 11．C
12．
C组·核心素养拓展 素养渗透
13．
