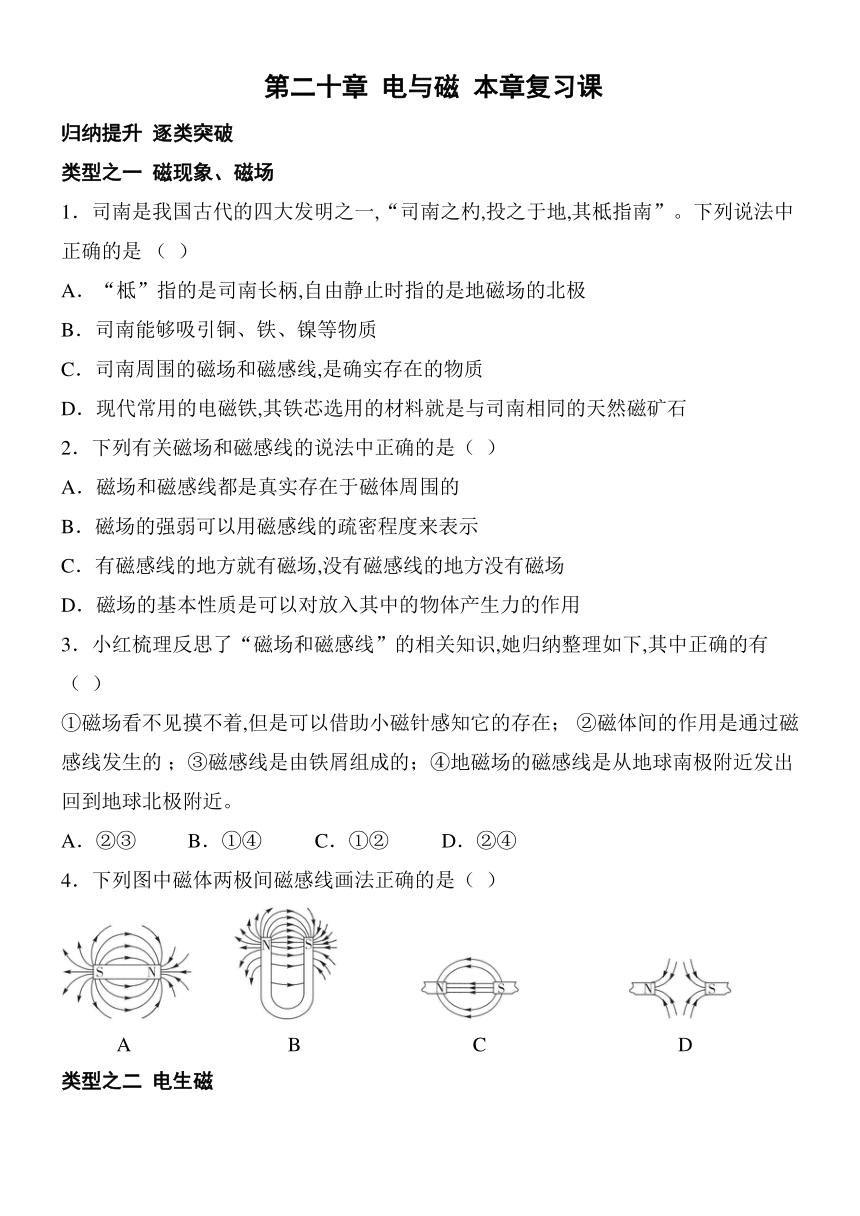

第二十章 电与磁 本章复习课
归纳提升 逐类突破
类型之一 磁现象、磁场
1．司南是我国古代的四大发明之一,“司南之杓,投之于地,其柢指南”。下列说法中正确的是 （ ）
A．“柢”指的是司南长柄,自由静止时指的是地磁场的北极
B．司南能够吸引铜、铁、镍等物质
C．司南周围的磁场和磁感线,是确实存在的物质
D．现代常用的电磁铁,其铁芯选用的材料就是与司南相同的天然磁矿石
2．下列有关磁场和磁感线的说法中正确的是（ ）
A．磁场和磁感线都是真实存在于磁体周围的
B．磁场的强弱可以用磁感线的疏密程度来表示
C．有磁感线的地方就有磁场,没有磁感线的地方没有磁场
D．磁场的基本性质是可以对放入其中的物体产生力的作用
3．小红梳理反思了“磁场和磁感线”的相关知识,她归纳整理如下,其中正确的有（ ）
①磁场看不见摸不着,但是可以借助小磁针感知它的存在； ②磁体间的作用是通过磁感线发生的 ；③磁感线是由铁屑组成的；④地磁场的磁感线是从地球南极附近发出回到地球北极附近。
A．②③ B．①④ C．①② D．②④
4．下列图中磁体两极间磁感线画法正确的是（ ）
A B C D
类型之二 电生磁

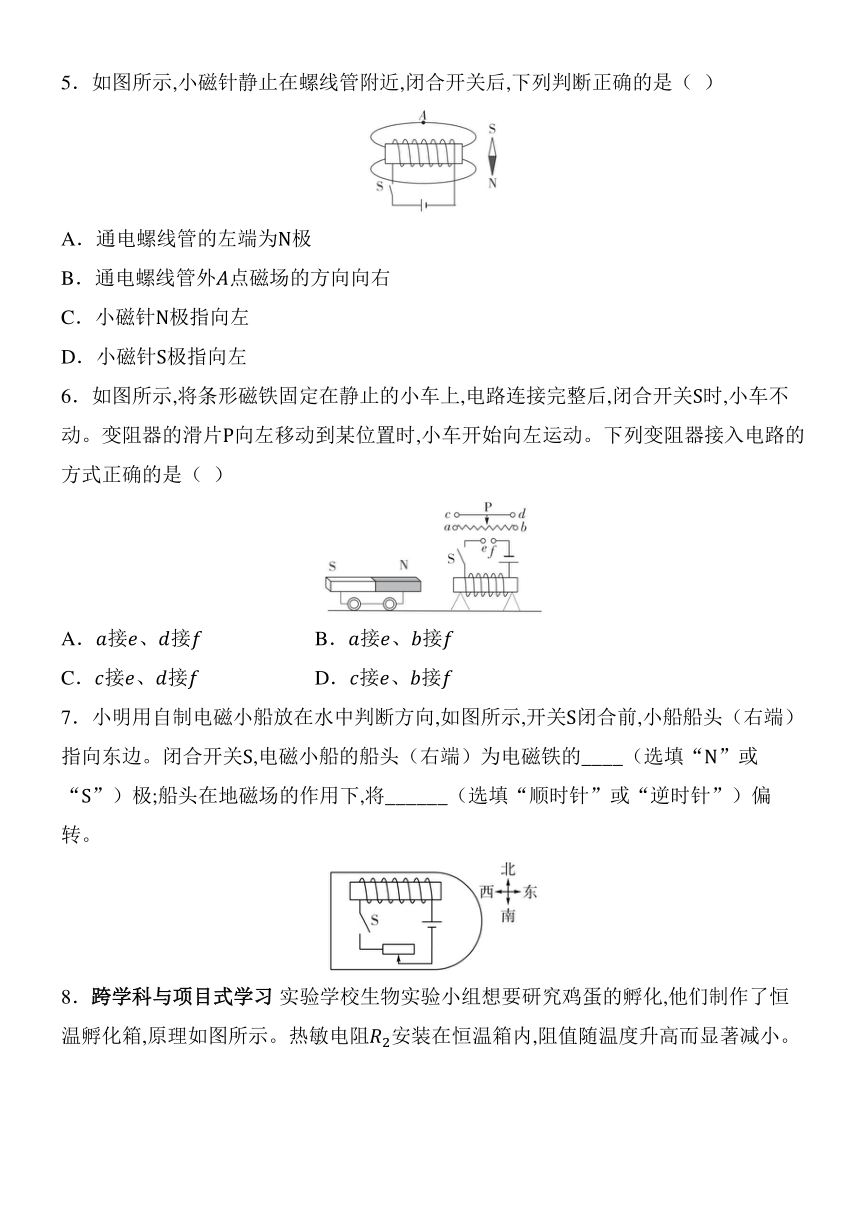

5．如图所示,小磁针静止在螺线管附近,闭合开关后,下列判断正确的是（ ）
A．通电螺线管的左端为极
B．通电螺线管外点磁场的方向向右
C．小磁针极指向左
D．小磁针极指向左
6．如图所示,将条形磁铁固定在静止的小车上,电路连接完整后,闭合开关时,小车不动。变阻器的滑片向左移动到某位置时,小车开始向左运动。下列变阻器接入电路的方式正确的是（ ）
A．接、接 B．接、接
C．接、接 D．接、接
7．小明用自制电磁小船放在水中判断方向,如图所示,开关闭合前,小船船头（右端）指向东边。闭合开关,电磁小船的船头（右端）为电磁铁的_ _ _ _ （选填“”或“”）极;船头在地磁场的作用下,将_ _ _ _ _ _ （选填“顺时针”或“逆时针”）偏转。

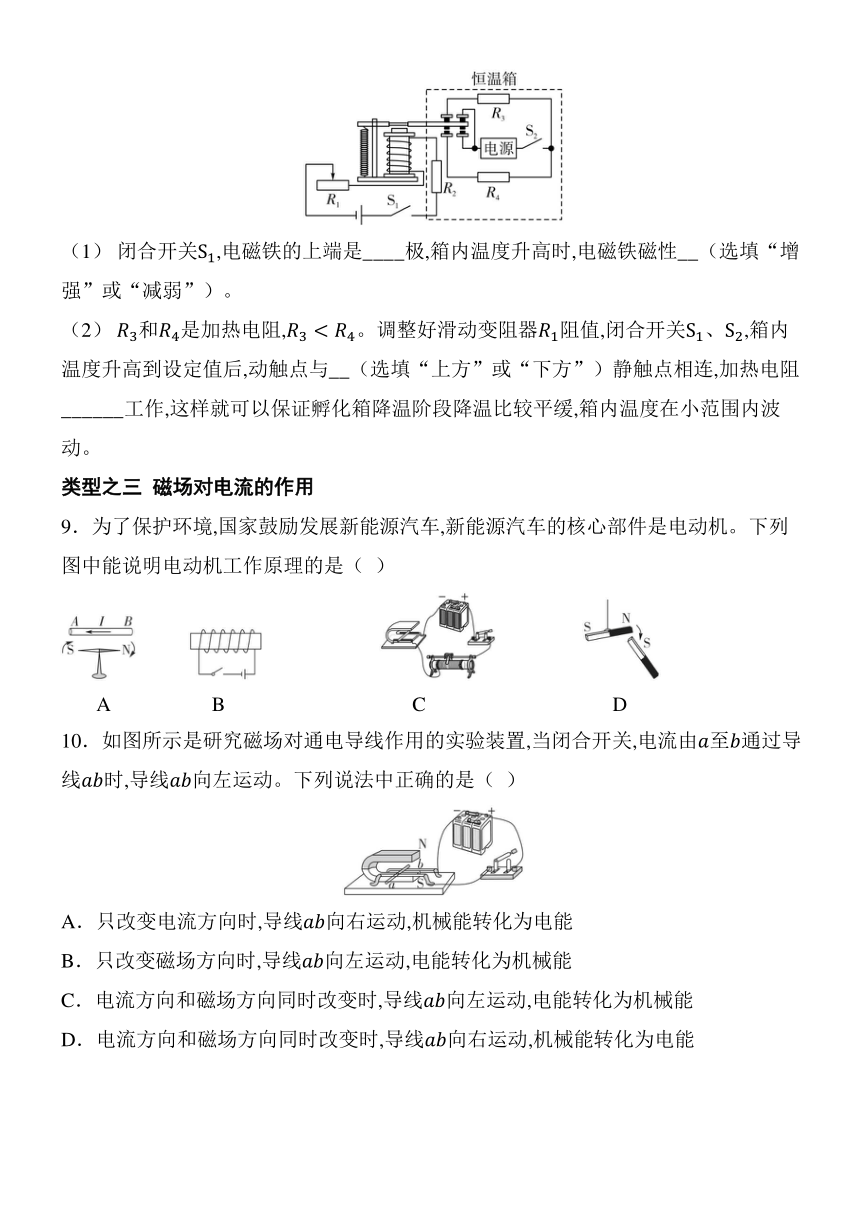

8．跨学科与项目式学习 实验学校生物实验小组想要研究鸡蛋的孵化,他们制作了恒温孵化箱,原理如图所示。热敏电阻安装在恒温箱内,阻值随温度升高而显著减小。
（1） 闭合开关,电磁铁的上端是_ _ _ _ 极,箱内温度升高时,电磁铁磁性_ _ （选填“增强”或“减弱”）。
（2） 和是加热电阻,。调整好滑动变阻器阻值,闭合开关、,箱内温度升高到设定值后,动触点与_ _ （选填“上方”或“下方”）静触点相连,加热电阻_ _ _ _ _ _ 工作,这样就可以保证孵化箱降温阶段降温比较平缓,箱内温度在小范围内波动。
类型之三 磁场对电流的作用
9．为了保护环境,国家鼓励发展新能源汽车,新能源汽车的核心部件是电动机。下列图中能说明电动机工作原理的是（ ）
A B C D 10．如图所示是研究磁场对通电导线作用的实验装置,当闭合开关,电流由至通过导线时,导线向左运动。下列说法中正确的是（ ）
A．只改变电流方向时,导线向右运动,机械能转化为电能
B．只改变磁场方向时,导线向左运动,电能转化为机械能
C．电流方向和磁场方向同时改变时,导线向左运动,电能转化为机械能
D．电流方向和磁场方向同时改变时,导线向右运动,机械能转化为电能
11．如图甲是一个新型的吸尘器产品——桌面吸尘器,它能够将桌面上小灰尘一扫而光。
甲 乙
（1） 小明对其内部结构十分感兴趣,便将其拆开研究,发现其内部是由一个电动机、充电电池和开关构成的。吸尘器工作时,电流从端流入,端流出。请将图乙中电路图元件连接成桌面吸尘器的原理图。
（2） 电动机带动扇叶旋转形成流向机器内部的气流,就把吸尘器附近的灰尘一同带入吸尘器。这是利用了_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 的原理。
（3） （多选）电动机的工作原理与下面_ _ 的工作原理相同。
A．电流表 B．电压表 C．扬声器 D．麦克风
（4） 小明想利用桌面吸尘器研究扇叶旋转的方向与电流方向是否有关,他先观察了吸尘器正常工作时的扇叶旋转方向,那么接下来的操作是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。
类型之四 磁生电
12．电和磁的关系可以理解为“电生磁”或“磁生电”。下列几个装置都与这一关系有关,其中正确的说法是（ ）
甲 乙 丙 丁
A．图甲,当电磁继电器线圈通以额定电流时,接线柱接通
B．图乙,绕在大铁钉上的线圈通电电流越大,能吸引的小铁钉数量越多
C．图丙,动圈式话筒的工作原理与电动机的工作原理相同
D．图丁,扬声器是利用电磁感应的原理工作的
13．在“探究什么情况下磁可以生电”实验中,小华做了甲、乙、丙三次实验。实验中通过观察_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 来判断电路中是否产生感应电流。如图的三次实验中,（选填“甲”“乙”或“丙”）图中有感应电流产生。_ _ _ _ _ _ （选填“电动机”或“发电机”）应用了这一原理。
本章复习课
归纳提升 逐类突破
类型之一 磁现象 磁场
1．A 2．B 3．B 4．B
类型之二 电生磁
5．D 6．A
7．； 顺时针
8．（1） ； 增强
（2） 下方；
类型之三 磁场对电流的作用
9．C 10．C
11．（1）
（2） 流体流速越大的位置压强越小
（3） ABC
（4） 对调电源的正负极
类型之四 磁生电
12．B
13．电流表指针是否偏转； 丙； 发电机
归纳提升 逐类突破
类型之一 磁现象、磁场
1．司南是我国古代的四大发明之一,“司南之杓,投之于地,其柢指南”。下列说法中正确的是 （ ）
A．“柢”指的是司南长柄,自由静止时指的是地磁场的北极
B．司南能够吸引铜、铁、镍等物质
C．司南周围的磁场和磁感线,是确实存在的物质
D．现代常用的电磁铁,其铁芯选用的材料就是与司南相同的天然磁矿石
2．下列有关磁场和磁感线的说法中正确的是（ ）
A．磁场和磁感线都是真实存在于磁体周围的
B．磁场的强弱可以用磁感线的疏密程度来表示
C．有磁感线的地方就有磁场,没有磁感线的地方没有磁场
D．磁场的基本性质是可以对放入其中的物体产生力的作用
3．小红梳理反思了“磁场和磁感线”的相关知识,她归纳整理如下,其中正确的有（ ）
①磁场看不见摸不着,但是可以借助小磁针感知它的存在； ②磁体间的作用是通过磁感线发生的 ；③磁感线是由铁屑组成的；④地磁场的磁感线是从地球南极附近发出回到地球北极附近。
A．②③ B．①④ C．①② D．②④
4．下列图中磁体两极间磁感线画法正确的是（ ）
A B C D
类型之二 电生磁
5．如图所示,小磁针静止在螺线管附近,闭合开关后,下列判断正确的是（ ）
A．通电螺线管的左端为极
B．通电螺线管外点磁场的方向向右
C．小磁针极指向左
D．小磁针极指向左
6．如图所示,将条形磁铁固定在静止的小车上,电路连接完整后,闭合开关时,小车不动。变阻器的滑片向左移动到某位置时,小车开始向左运动。下列变阻器接入电路的方式正确的是（ ）
A．接、接 B．接、接
C．接、接 D．接、接
7．小明用自制电磁小船放在水中判断方向,如图所示,开关闭合前,小船船头（右端）指向东边。闭合开关,电磁小船的船头（右端）为电磁铁的_ _ _ _ （选填“”或“”）极;船头在地磁场的作用下,将_ _ _ _ _ _ （选填“顺时针”或“逆时针”）偏转。
8．跨学科与项目式学习 实验学校生物实验小组想要研究鸡蛋的孵化,他们制作了恒温孵化箱,原理如图所示。热敏电阻安装在恒温箱内,阻值随温度升高而显著减小。
（1） 闭合开关,电磁铁的上端是_ _ _ _ 极,箱内温度升高时,电磁铁磁性_ _ （选填“增强”或“减弱”）。
（2） 和是加热电阻,。调整好滑动变阻器阻值,闭合开关、,箱内温度升高到设定值后,动触点与_ _ （选填“上方”或“下方”）静触点相连,加热电阻_ _ _ _ _ _ 工作,这样就可以保证孵化箱降温阶段降温比较平缓,箱内温度在小范围内波动。
类型之三 磁场对电流的作用
9．为了保护环境,国家鼓励发展新能源汽车,新能源汽车的核心部件是电动机。下列图中能说明电动机工作原理的是（ ）
A B C D 10．如图所示是研究磁场对通电导线作用的实验装置,当闭合开关,电流由至通过导线时,导线向左运动。下列说法中正确的是（ ）
A．只改变电流方向时,导线向右运动,机械能转化为电能
B．只改变磁场方向时,导线向左运动,电能转化为机械能
C．电流方向和磁场方向同时改变时,导线向左运动,电能转化为机械能
D．电流方向和磁场方向同时改变时,导线向右运动,机械能转化为电能
11．如图甲是一个新型的吸尘器产品——桌面吸尘器,它能够将桌面上小灰尘一扫而光。
甲 乙
（1） 小明对其内部结构十分感兴趣,便将其拆开研究,发现其内部是由一个电动机、充电电池和开关构成的。吸尘器工作时,电流从端流入,端流出。请将图乙中电路图元件连接成桌面吸尘器的原理图。
（2） 电动机带动扇叶旋转形成流向机器内部的气流,就把吸尘器附近的灰尘一同带入吸尘器。这是利用了_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 的原理。
（3） （多选）电动机的工作原理与下面_ _ 的工作原理相同。
A．电流表 B．电压表 C．扬声器 D．麦克风
（4） 小明想利用桌面吸尘器研究扇叶旋转的方向与电流方向是否有关,他先观察了吸尘器正常工作时的扇叶旋转方向,那么接下来的操作是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 。
类型之四 磁生电
12．电和磁的关系可以理解为“电生磁”或“磁生电”。下列几个装置都与这一关系有关,其中正确的说法是（ ）
甲 乙 丙 丁
A．图甲,当电磁继电器线圈通以额定电流时,接线柱接通
B．图乙,绕在大铁钉上的线圈通电电流越大,能吸引的小铁钉数量越多
C．图丙,动圈式话筒的工作原理与电动机的工作原理相同
D．图丁,扬声器是利用电磁感应的原理工作的
13．在“探究什么情况下磁可以生电”实验中,小华做了甲、乙、丙三次实验。实验中通过观察_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 来判断电路中是否产生感应电流。如图的三次实验中,（选填“甲”“乙”或“丙”）图中有感应电流产生。_ _ _ _ _ _ （选填“电动机”或“发电机”）应用了这一原理。
本章复习课
归纳提升 逐类突破
类型之一 磁现象 磁场
1．A 2．B 3．B 4．B
类型之二 电生磁
5．D 6．A
7．； 顺时针
8．（1） ； 增强
（2） 下方；
类型之三 磁场对电流的作用
9．C 10．C
11．（1）
（2） 流体流速越大的位置压强越小
（3） ABC
（4） 对调电源的正负极
类型之四 磁生电
12．B
13．电流表指针是否偏转； 丙； 发电机
