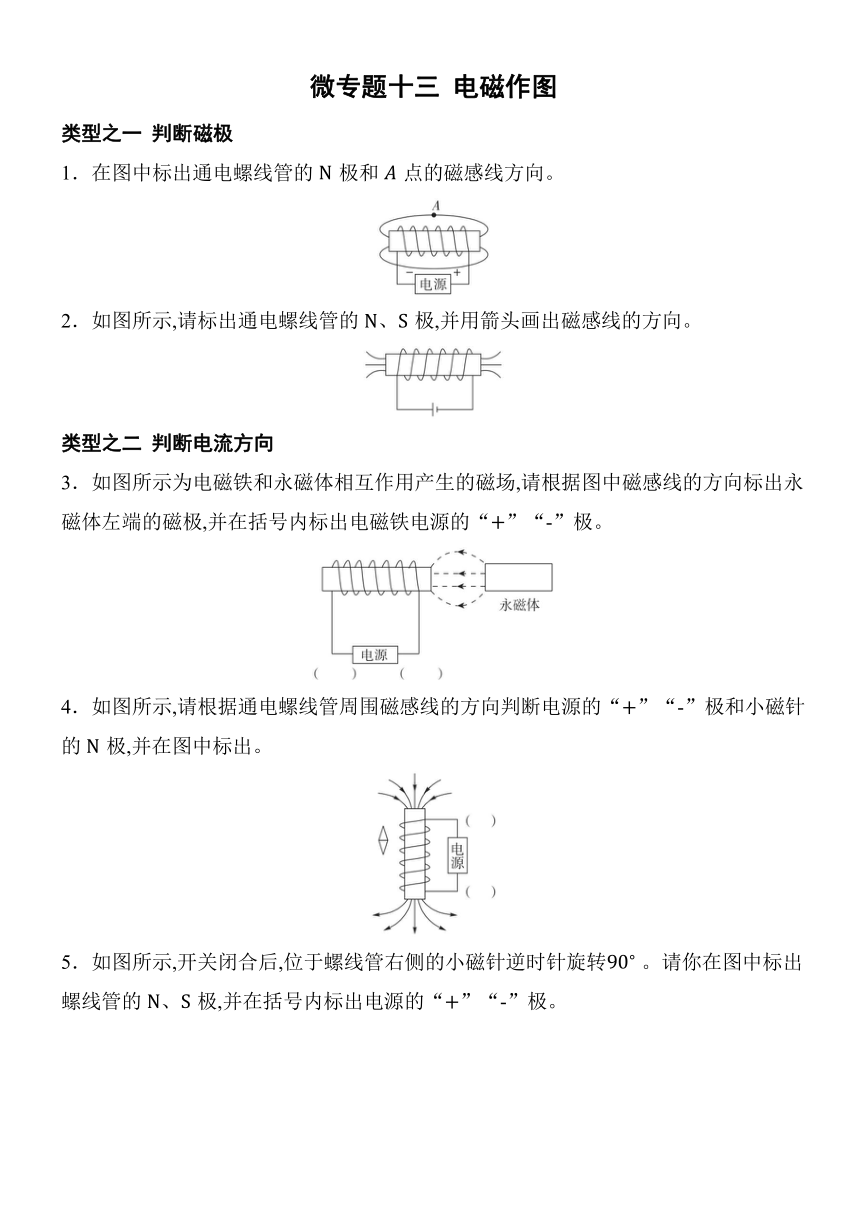

微专题十三 电磁作图
类型之一 判断磁极
1．在图中标出通电螺线管的极和点的磁感线方向。
2．如图所示,请标出通电螺线管的、极,并用箭头画出磁感线的方向。
类型之二 判断电流方向
3．如图所示为电磁铁和永磁体相互作用产生的磁场,请根据图中磁感线的方向标出永磁体左端的磁极,并在括号内标出电磁铁电源的“”“-”极。
4．如图所示,请根据通电螺线管周围磁感线的方向判断电源的“”“-”极和小磁针的极,并在图中标出。
5．如图所示,开关闭合后,位于螺线管右侧的小磁针逆时针旋转 。请你在图中标出螺线管的、极,并在括号内标出电源的“”“-”极。

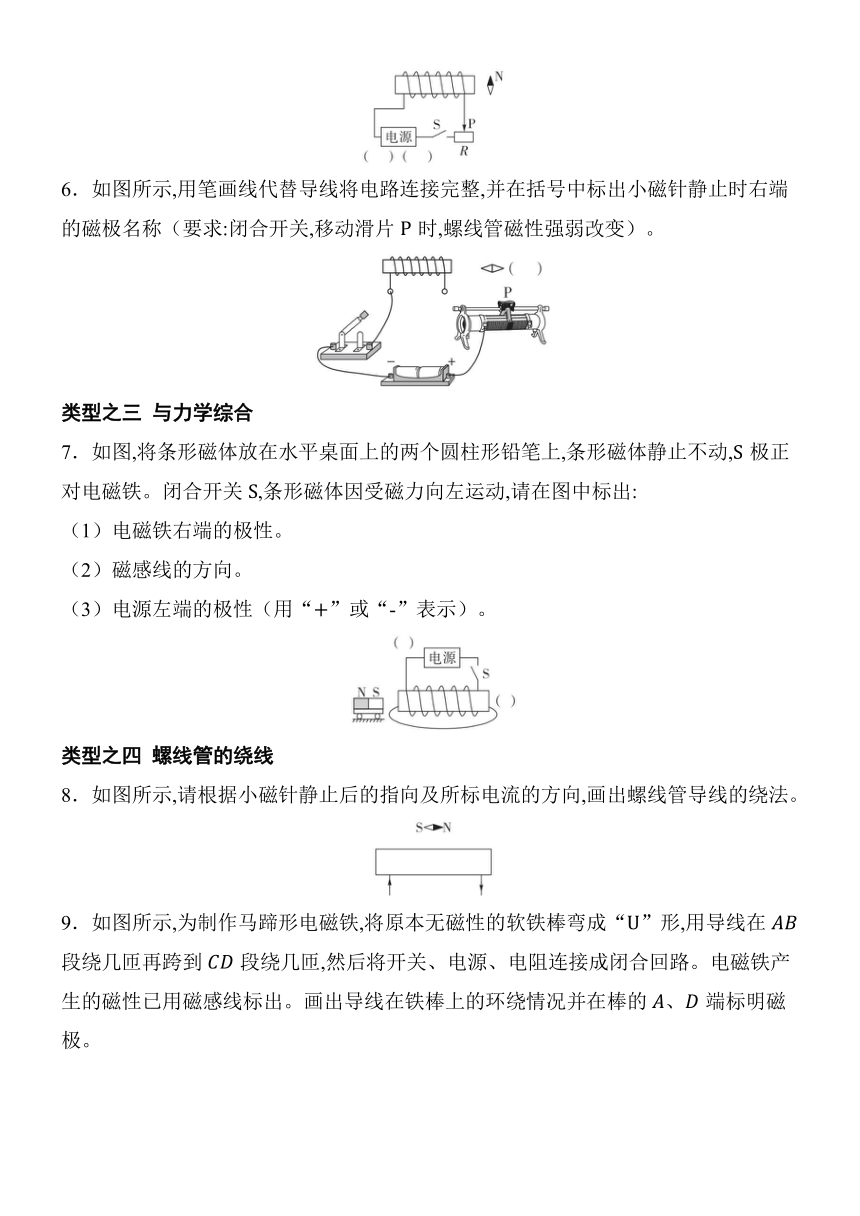

6．如图所示,用笔画线代替导线将电路连接完整,并在括号中标出小磁针静止时右端的磁极名称（要求:闭合开关,移动滑片时,螺线管磁性强弱改变）。
类型之三 与力学综合
7．如图,将条形磁体放在水平桌面上的两个圆柱形铅笔上,条形磁体静止不动,极正对电磁铁。闭合开关,条形磁体因受磁力向左运动,请在图中标出:
（1）电磁铁右端的极性。
（2）磁感线的方向。
（3）电源左端的极性（用“”或“-”表示）。
类型之四 螺线管的绕线
8．如图所示,请根据小磁针静止后的指向及所标电流的方向,画出螺线管导线的绕法。
9．如图所示,为制作马蹄形电磁铁,将原本无磁性的软铁棒弯成“”形,用导线在段绕几匝再跨到段绕几匝,然后将开关、电源、电阻连接成闭合回路。电磁铁产生的磁性已用磁感线标出。画出导线在铁棒上的环绕情况并在棒的、端标明磁极。
微专题十三 电磁作图
类型之一 判断磁极
1．
2．
类型之二 判断电流方向
3．
4．
5．
6．
类型之三 与力学综合
7．
类型之四 螺线管的绕线
8．
9．
