第十九章 生活用电 本章复习（含答案） 2025-2026学年物理人教版（2024）九年级全一册

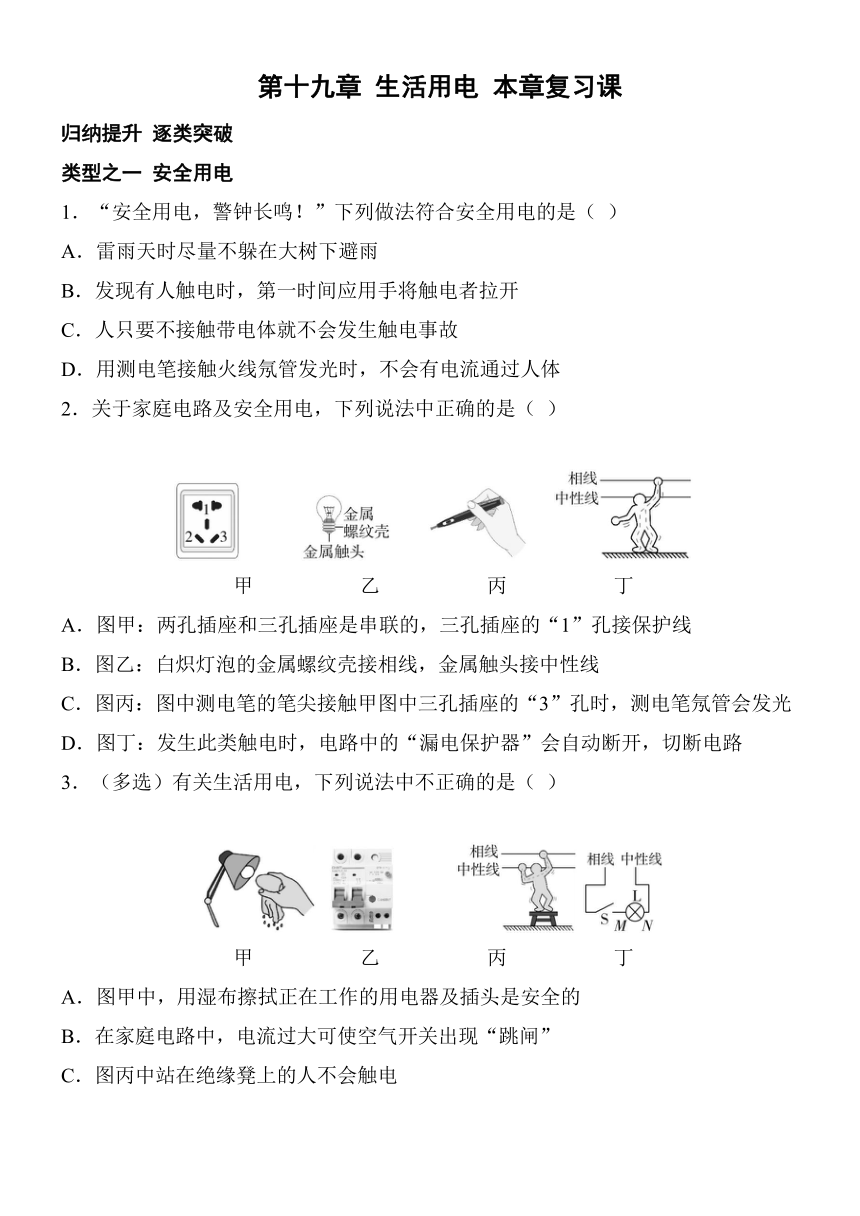

第十九章 生活用电 本章复习课
归纳提升 逐类突破
类型之一 安全用电
1．“安全用电，警钟长鸣！”下列做法符合安全用电的是（ ）
A．雷雨天时尽量不躲在大树下避雨
B．发现有人触电时，第一时间应用手将触电者拉开
C．人只要不接触带电体就不会发生触电事故
D．用测电笔接触火线氖管发光时，不会有电流通过人体
2．关于家庭电路及安全用电，下列说法中正确的是（ ）
甲 乙 丙 丁
A．图甲：两孔插座和三孔插座是串联的，三孔插座的“1”孔接保护线
B．图乙：白炽灯泡的金属螺纹壳接相线，金属触头接中性线
C．图丙：图中测电笔的笔尖接触甲图中三孔插座的“3”孔时，测电笔氖管会发光
D．图丁：发生此类触电时，电路中的“漏电保护器”会自动断开，切断电路
3．（多选）有关生活用电，下列说法中不正确的是（ ）
甲 乙 丙 丁
A．图甲中，用湿布擦拭正在工作的用电器及插头是安全的
B．在家庭电路中，电流过大可使空气开关出现“跳闸”
C．图丙中站在绝缘凳上的人不会触电
D．图丁中，断开开关，人站在地上，手接触到灯的左端金属线时，人不会触电

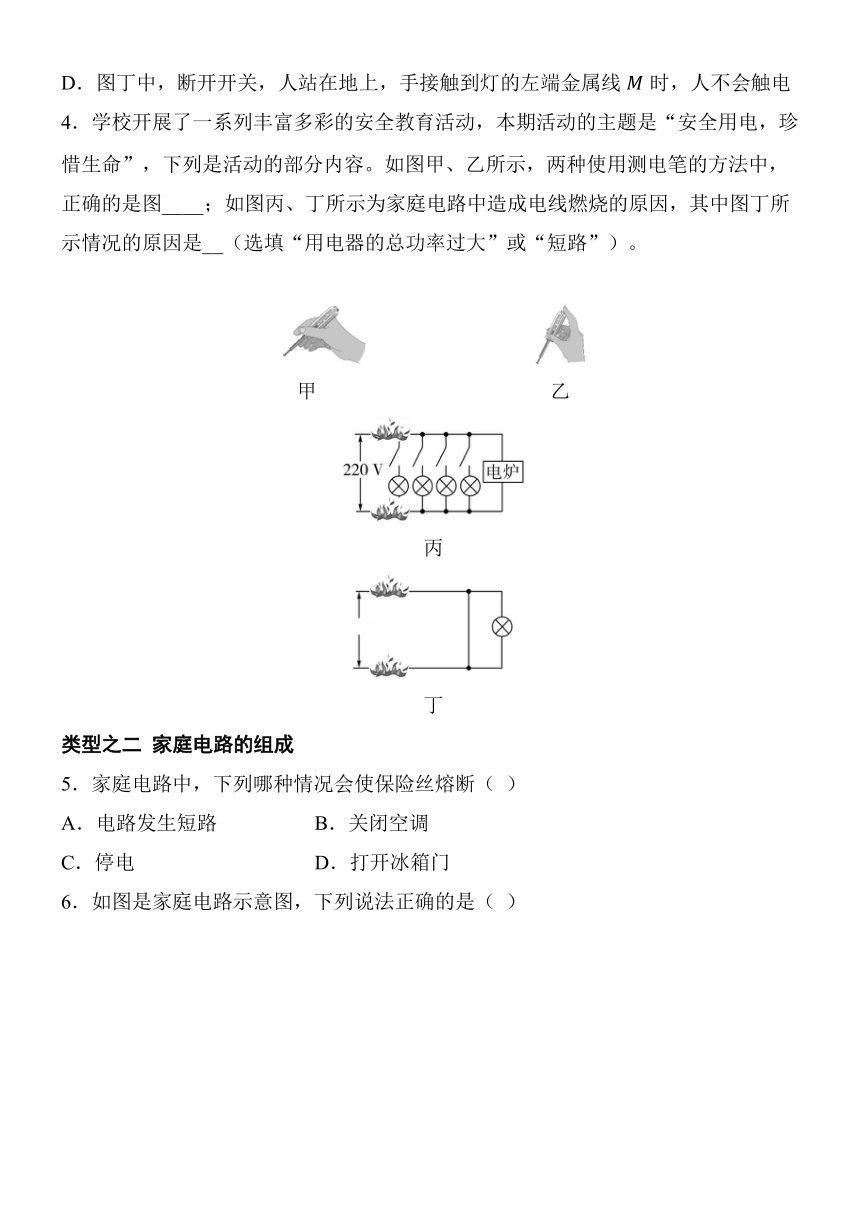

4．学校开展了一系列丰富多彩的安全教育活动，本期活动的主题是“安全用电，珍惜生命”，下列是活动的部分内容。如图甲、所示，两种使用测电笔的方法中，正确的是图_ _ _ _ ；如图丙、丁所示为家庭电路中造成电线燃烧的原因，其中图丁所示情况的原因是_ _ （选填“用电器的总功率过大”或“短路”）。
甲 乙
丙
丁
类型之二 家庭电路的组成
5．家庭电路中，下列哪种情况会使保险丝熔断（ ）
A．电路发生短路 B．关闭空调
C．停电 D．打开冰箱门

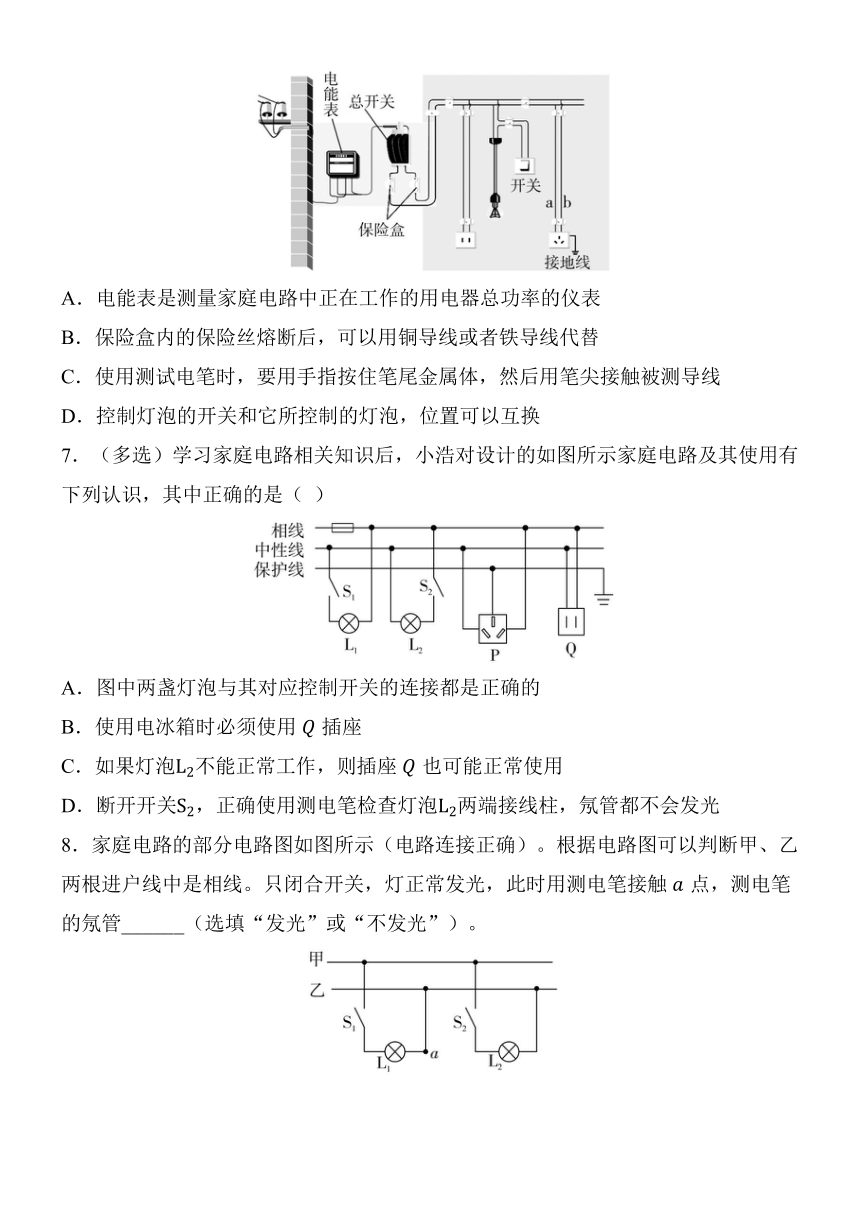

6．如图是家庭电路示意图，下列说法正确的是（ ）
A．电能表是测量家庭电路中正在工作的用电器总功率的仪表
B．保险盒内的保险丝熔断后，可以用铜导线或者铁导线代替
C．使用测试电笔时，要用手指按住笔尾金属体，然后用笔尖接触被测导线
D．控制灯泡的开关和它所控制的灯泡，位置可以互换
7．（多选）学习家庭电路相关知识后，小浩对设计的如图所示家庭电路及其使用有下列认识，其中正确的是（ ）
A．图中两盏灯泡与其对应控制开关的连接都是正确的
B．使用电冰箱时必须使用插座
C．如果灯泡不能正常工作，则插座也可能正常使用
D．断开开关，正确使用测电笔检查灯泡两端接线柱，氖管都不会发光
8．家庭电路的部分电路图如图所示（电路连接正确）。根据电路图可以判断甲、乙两根进户线中是相线。只闭合开关，灯正常发光，此时用测电笔接触点，测电笔的氖管_ _ _ _ _ _ （选填“发光”或“不发光”）。
9．小刚家要安装一台额定功率为的热水器，需要加装一个开关便于控制热水器工作。现有两种开关、，为了安全和实用，应选用开关_ _ _ _ _ _ 和图中（选填“甲”或“乙”）插座。
10．按家庭电路安全用电原则，完成如图电路连接。
11．如图所示为楼道灯自动控制电路的元件。“光控”开关在光线很暗时自动闭合、“声控”开关在有声音时自动闭合。请用笔画线代替导线将“光控”开关、“声控”开关、灯泡正确连入电路。要求：只有在光线很暗且有声音时楼道灯才亮。
类型之三 家庭电路故障
12．小丞晚上在家做作业时，突然台灯不亮了，家里其他用电器也停止了工作，他立即找来测电笔检测电路，发现插座左、右两孔都能使氖管发光。则他家里的电路可能出现的故障是（ ）
A．进户火线断路 B．进户零线断路
C．短路 D．没交电费，所以停电了
13．如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合，灯亮；②断开，闭合，灯不亮，灯不亮；③用测电笔测、、、四个接线点，测电笔只在点不发光。若电路中只有一处故障，故障可能是（ ）
A．灯短路 B．点左侧的中性线断路
C．灯所在支路断路 D．测、测两点间断路
14．电工孙师傅在帮某个家庭检修电路故障时，用一盏标有“”的完好灯泡（检验灯泡）取代保险丝接入电路，如图所示，电工师傅将其他用电器都断开，只保留了、两个灯泡所在支路，当闭合和时，正常发光，则说明支路故障为_ _ ；当闭合和时，、两灯均不亮，则说明支路故障为_ _ 。
本章复习课
归纳提升 逐类突破
类型之一 安全用电
1．A 2．D 3．AC
4．； 短路
类型之二 家庭电路的组成
5．A 6．C 7．CD
8．甲； 不发光
9．； 甲
10．
11．
类型之三 家庭电路故障
12．B 13．D
14．短路； 断路
