第四章 神奇的透镜 单元练习卷（含答案）2024-2025沪科版八年级物理

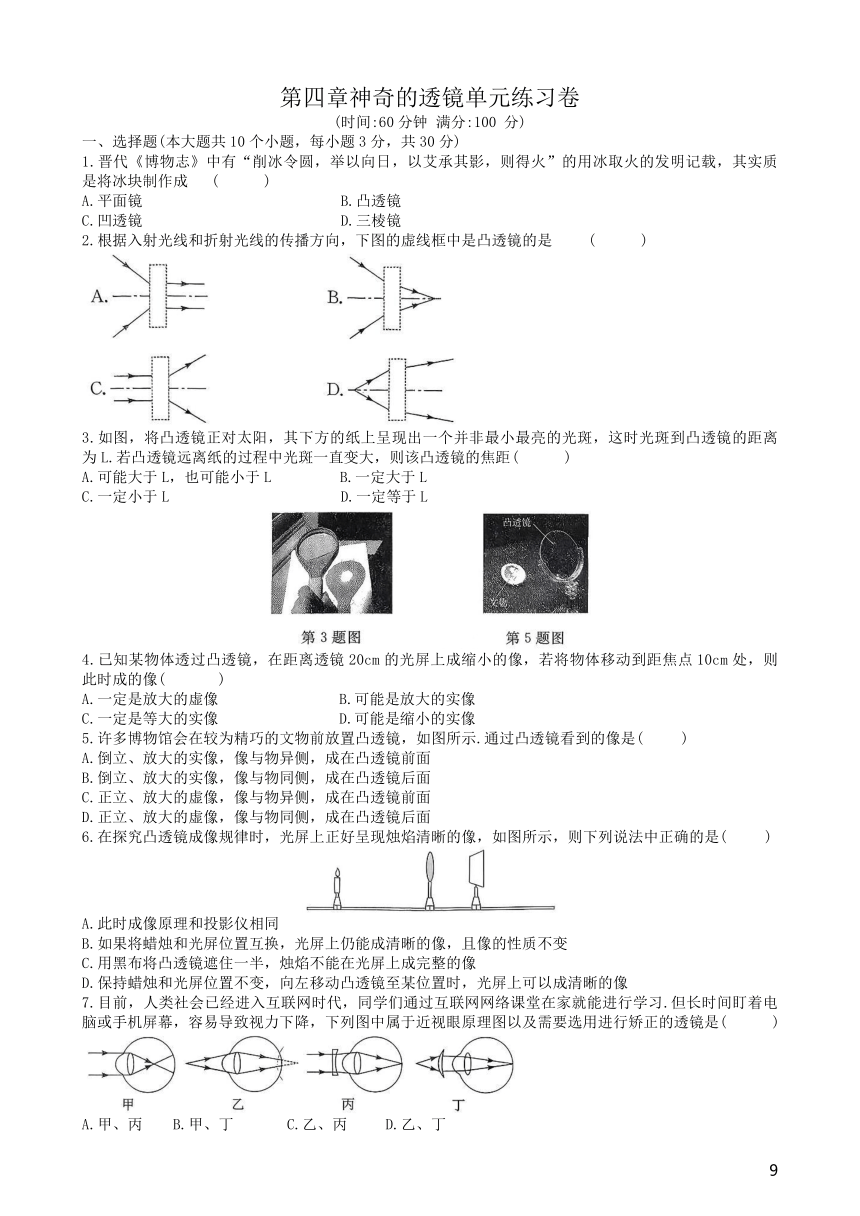

第四章神奇的透镜单元练习卷
(时间:60分钟 满分:100 分)
一、选择题(本大题共10个小题，每小题3分，共30分)
1.晋代《博物志》中有“削冰令圆，举以向日，以艾承其影，则得火”的用冰取火的发明记载，其实质是将冰块制作成 ( )
A.平面镜 B.凸透镜
C.凹透镜 D.三棱镜
2.根据入射光线和折射光线的传播方向，下图的虚线框中是凸透镜的是 ( )
3.如图，将凸透镜正对太阳，其下方的纸上呈现出一个并非最小最亮的光斑，这时光斑到凸透镜的距离为L.若凸透镜远离纸的过程中光斑一直变大，则该凸透镜的焦距 ( )
A.可能大于L，也可能小于L B.一定大于L
C.一定小于L D.一定等于L
4.已知某物体透过凸透镜，在距离透镜20cm的光屏上成缩小的像，若将物体移动到距焦点10cm处，则此时成的像( )
A.一定是放大的虚像 B.可能是放大的实像
C.一定是等大的实像 D.可能是缩小的实像
5.许多博物馆会在较为精巧的文物前放置凸透镜，如图所示.通过凸透镜看到的像是( )
A.倒立、放大的实像，像与物异侧，成在凸透镜前面
B.倒立、放大的实像，像与物同侧，成在凸透镜后面
C.正立、放大的虚像，像与物异侧，成在凸透镜前面
D.正立、放大的虚像，像与物同侧，成在凸透镜后面
6.在探究凸透镜成像规律时，光屏上正好呈现烛焰清晰的像，如图所示，则下列说法中正确的是( )
A.此时成像原理和投影仪相同
B.如果将蜡烛和光屏位置互换，光屏上仍能成清晰的像，且像的性质不变
C.用黑布将凸透镜遮住一半，烛焰不能在光屏上成完整的像
D.保持蜡烛和光屏位置不变，向左移动凸透镜至某位置时，光屏上可以成清晰的像
7.目前，人类社会已经进入互联网时代，同学们通过互联网网络课堂在家就能进行学习.但长时间盯着电脑或手机屏幕，容易导致视力下降，下列图中属于近视眼原理图以及需要选用进行矫正的透镜是( )
A.甲、丙 B.甲、丁 C.乙、丙 D.乙、丁

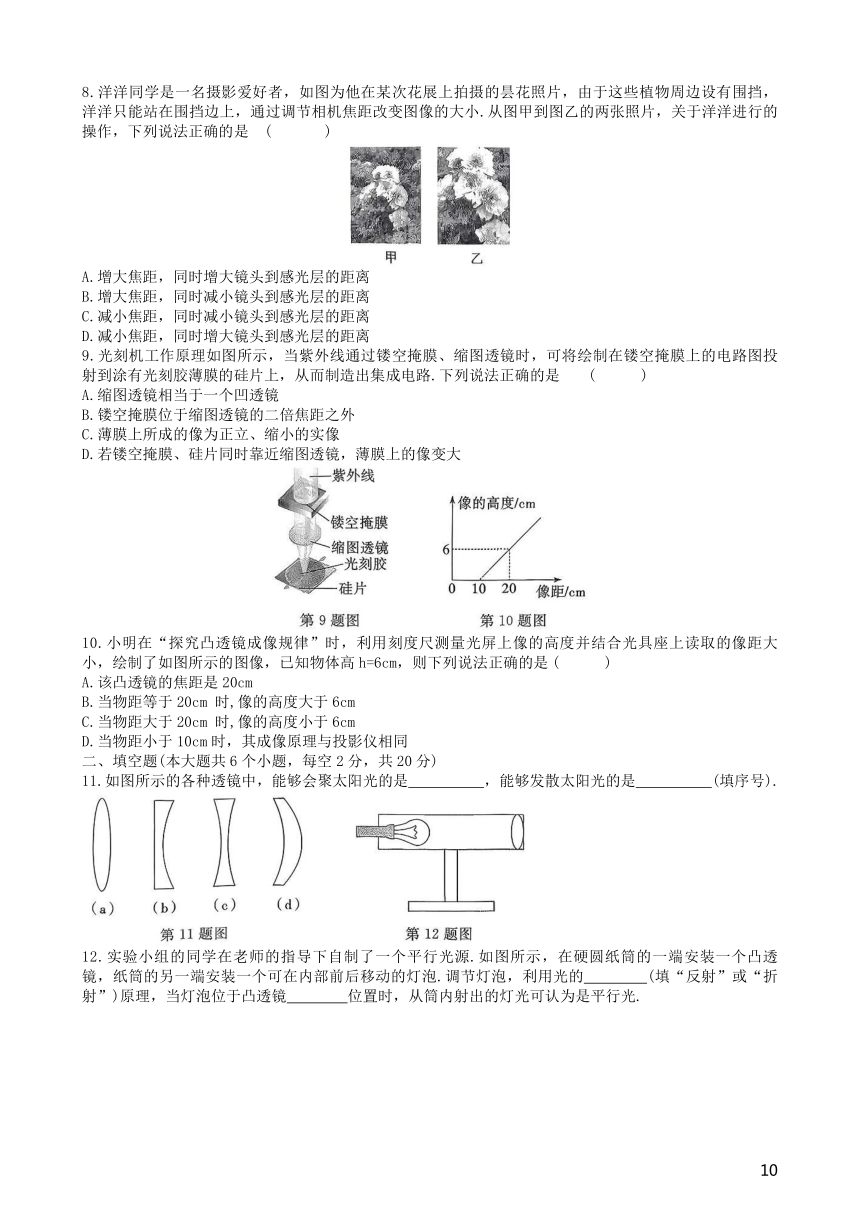

8.洋洋同学是一名摄影爱好者，如图为他在某次花展上拍摄的昙花照片，由于这些植物周边设有围挡，洋洋只能站在围挡边上，通过调节相机焦距改变图像的大小.从图甲到图乙的两张照片，关于洋洋进行的操作，下列说法正确的是 ( )
A.增大焦距，同时增大镜头到感光层的距离
B.增大焦距，同时减小镜头到感光层的距离
C.减小焦距，同时减小镜头到感光层的距离
D.减小焦距，同时增大镜头到感光层的距离
9.光刻机工作原理如图所示，当紫外线通过镂空掩膜、缩图透镜时，可将绘制在镂空掩膜上的电路图投射到涂有光刻胶薄膜的硅片上，从而制造出集成电路.下列说法正确的是 ( )
A.缩图透镜相当于一个凹透镜
B.镂空掩膜位于缩图透镜的二倍焦距之外
C.薄膜上所成的像为正立、缩小的实像
D.若镂空掩膜、硅片同时靠近缩图透镜，薄膜上的像变大
10.小明在“探究凸透镜成像规律”时，利用刻度尺测量光屏上像的高度并结合光具座上读取的像距大小，绘制了如图所示的图像，已知物体高h=6cm，则下列说法正确的是 ( )
A.该凸透镜的焦距是20cm
B.当物距等于20cm 时,像的高度大于6cm
C.当物距大于20cm 时,像的高度小于6cm
D.当物距小于10cm时，其成像原理与投影仪相同
二、填空题(本大题共6个小题，每空2分，共20分)
11.如图所示的各种透镜中，能够会聚太阳光的是 ，能够发散太阳光的是 (填序号).
12.实验小组的同学在老师的指导下自制了一个平行光源.如图所示，在硬圆纸筒的一端安装一个凸透镜，纸筒的另一端安装一个可在内部前后移动的灯泡.调节灯泡，利用光的 (填“反射”或“折射”)原理，当灯泡位于凸透镜 位置时，从筒内射出的灯光可认为是平行光.
13.同学们做凸透镜成像的规律探究实验中，蜡烛A置于当前位置得到等大倒立实像，如图所示，则该透镜的焦距
14.如图所示，这是某遥控车爱好者改装的遥控小车，该遥控小车上装有用于观察路况的摄像头，路边的物体经摄像头成 (填“倒立、放大”“倒立、缩小”或“正立、放大”)的像.遥控小车行驶过程中，以遥控小车为参照物，摄像头是 的.
15.如图所示，这是仿生机械眼球，该装置未来将用于代替有缺陷的人眼，它内部有一块具备自动变焦功能的微型凸透镜，眼球可随意观察一定范围内的物体，并将观察到的像成在内部固定不动的微型底片上.当眼球观察远处物体时，微型凸透镜的焦距与观察近处时相比 (填“变大”“变小”或“不变”).
16.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离 ν跟物体到凸透镜的距离u之间关系的图像，如图所示，则该凸透镜的焦距为 cm，当物距为20cm时，光屏上能得到 (填“放大”或“缩小”)的像.
三、作图题(本大题共2个小题，每小题5分，共10分)
17.请画出图中对应的入射光线和出射光线.
18.请将如图所示的光路图补充完整.
四、实验探究题(本大题共2个小题，每空2分，共28分)
19.在“探究凸透镜成像规律”实验中：
(1)如图甲所示，将平行光正对凸透镜，移动光屏，直到光屏上出现一个最小最亮的光斑，则该凸透镜的焦距为 cm.
(2)在光具座上将点燃的蜡烛、光屏放在凸透镜的两侧，调节它们的高度，使烛焰、凸透镜和光屏的中心在同一 上，这样做的目的是使像呈现在光屏的中央.
(3)在如图乙所示位置，恰能在光屏上得到烛焰清晰的像，此时成像原理与 (填“放大镜”“投影仪”或“照相机”)相同。
(4)在图乙中若将蜡烛适当靠近透镜少许，为使光屏上依旧出现清晰的像，光屏应适当 (填“靠近”或“远离”)透镜，再次得到清晰像的大小会 (填“变大”“变小”或“不变”).
(5)在如图乙所示位置，根据光路可逆可知，如果保持蜡烛和光屏的位置不变，把凸透镜向左移到光具座上 cm刻度线处，可以在光屏上再次得到烛焰清晰的像.
(6)当光屏上呈现清晰的像时，不改变图中蜡烛和透镜位置：
①若将凸透镜换成焦距相同但镜面较小的凸透镜，再次做实验，光屏上所成的像与原来相比 (填“变小”“变暗”或“变不完整”)了
②若将凸透镜换成镜面大小相同焦距稍小的凸透镜，再次实验，则需将光屏 (填“向左”或“向右”)移动才能成清晰的像，光屏上所成的像与原来的像相比 (填“变大”“不变”或“变小”)
20.如图甲所示，VR眼镜是一种可以虚拟现实的头戴式显示设备，它利用计算机生成模拟系统，给用户产生一种身在虚拟环境中的感觉.因为电子屏距离眼睛很近，为了让用户可以看清图像，需在眼睛和电子屏之间配置一，为了弄清 VR 眼镜内置透镜的作用，小珩同学做了以下实验：
(1)用“F”形 LED 灯模拟 VR 眼镜的电子屏，用透镜模拟晶状体，用光屏模拟视网膜(如图乙).在实验前，需要调节LED灯中心、透镜光心、光屏中心在 .
(2)经过实验小珩同学发现，若保持光屏和凸透镜位置不变，LED灯向右移动时，要重新在光屏上得到清晰的像，需换用焦距更小的凸透镜，这说明：物体靠近眼睛时，为看清物体，晶状体要变 (填“厚”或“薄”)，以 (填“增强”或“减弱”)它的折光能力.
(3)如图丙所示，如果物体离眼睛太近，超出晶状体的调节范围，人眼将无法看清，这和 眼相似(填“近视”或“远视”).在原有凸透镜和 LED灯之间放一块合适的透镜，便能在光屏上得到清晰的像，从而推断出 VR 眼镜内置的是 透镜.
五、计算题(本大题共1个小题，共12分)
21.透镜焦距 f 的长短标志着折光本领大小，焦距越短，折光本领就越强，通常把透镜焦距的倒数叫作透镜的焦度，用φ表示，即平常我们的眼镜的度数就是透镜的焦度乘以100的值，凸透镜为正值，凹透镜为负值.求：
(1)测得某近视眼镜其焦距为0.25 m，其对应的焦度为多少.
(2)+200度的眼镜片，它的透镜焦距是多少.
第四章神奇的透镜单元练习卷答案
1. B 2. D 3. C 4. B 5. D 6. D 7. A 8. A 9. B 10. C
11.(a)(d) (b)(c)
12.折射 焦点
13.10.0
14.倒立、缩小 静止
15.变大
16.8 缩小
17.
18.
19.(1)10.0 (2)高度 (3)照相机
(4)远离 变大 (5)35
(6)①变暗 ②向左 变小
20.(1)同一高度 (2)厚 增强 (3)远视 凸
21.(1)近视眼镜其焦距为0.25m，其对应的焦度为
(2)+200度的眼镜片，它的透镜焦度
焦距为
