第十七章 欧姆定律
第十七章 欧姆定律
第2节 欧姆定律

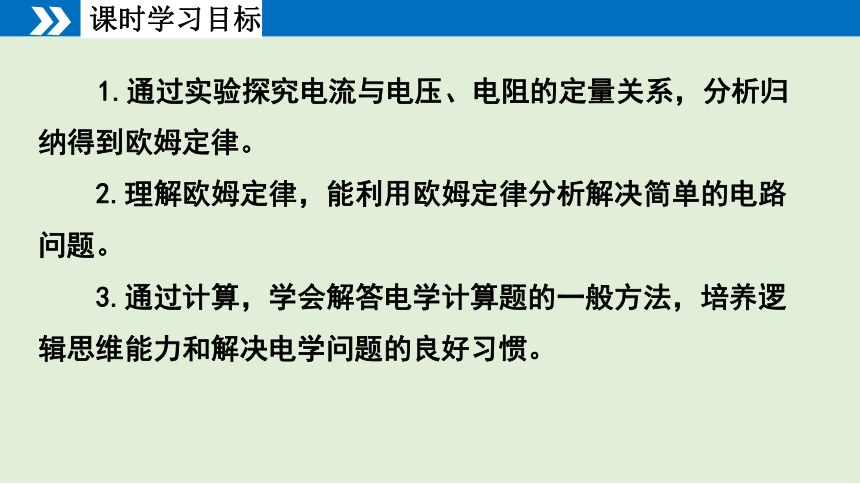

课时学习目标
1.通过实验探究电流与电压、电阻的定量关系，分析归纳得到欧姆定律。
2.理解欧姆定律，能利用欧姆定律分析解决简单的电路问题。
3.通过计算，学会解答电学计算题的一般方法，培养逻辑思维能力和解决电学问题的良好习惯。

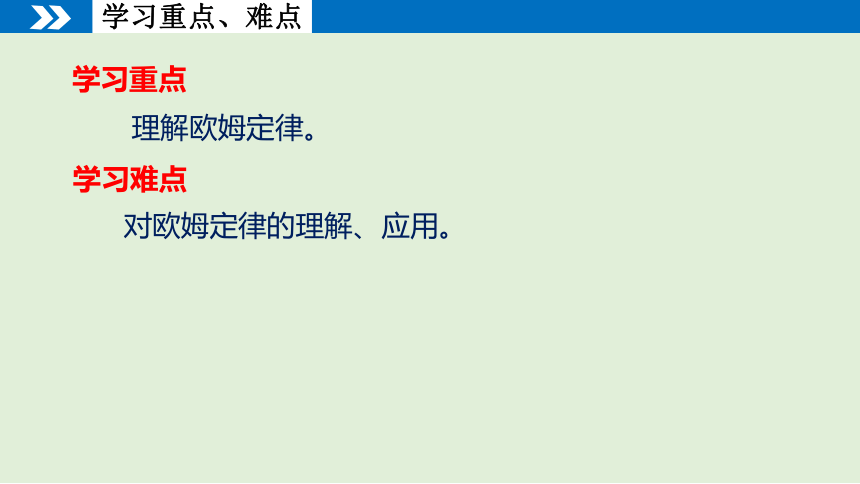

理解欧姆定律。
学习重点
学习难点
对欧姆定律的理解、应用。
学习重点、难点
导入新课

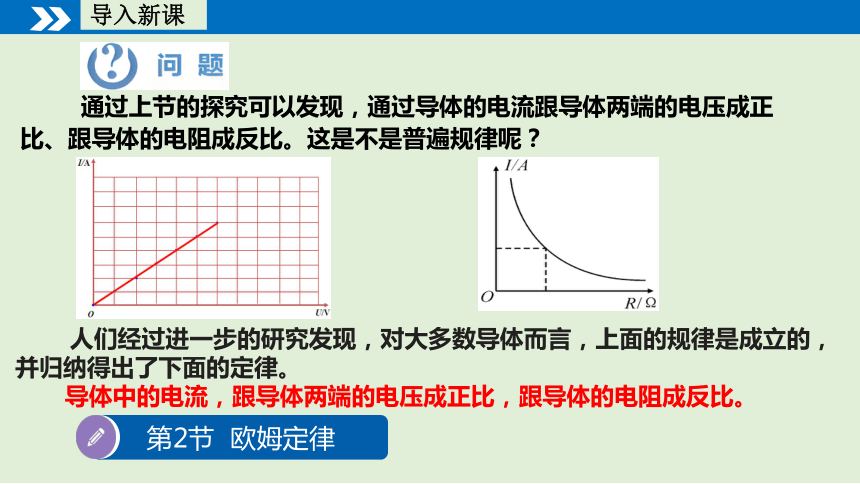

通过上节的探究可以发现，通过导体的电流跟导体两端的电压成正比、跟导体的电阻成反比。这是不是普遍规律呢？
第2节 欧姆定律
人们经过进一步的研究发现，对大多数导体而言，上面的规律是成立的，并归纳得出了下面的定律。

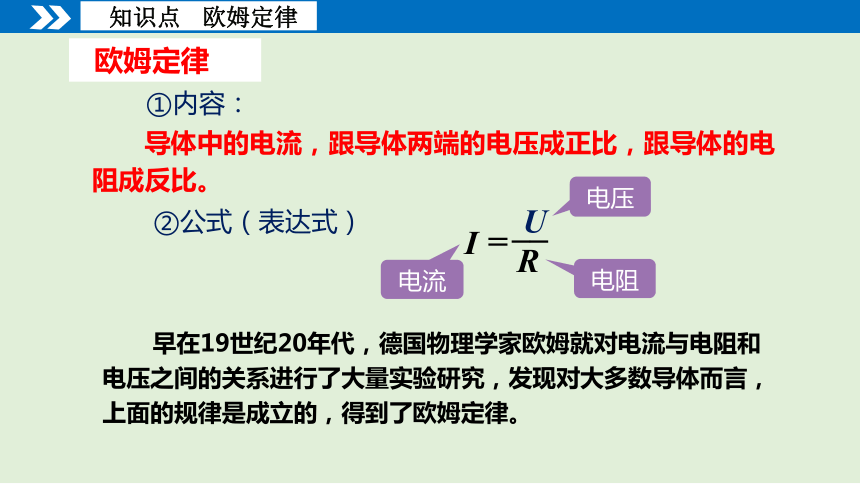

导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
②公式（表达式）
①内容：
I
=
__
R
U
欧姆定律
电压
电阻
电流
知识点 欧姆定律
早在19世纪20年代，德国物理学家欧姆就对电流与电阻和电压之间的关系进行了大量实验研究，发现对大多数导体而言，上面的规律是成立的，得到了欧姆定律。

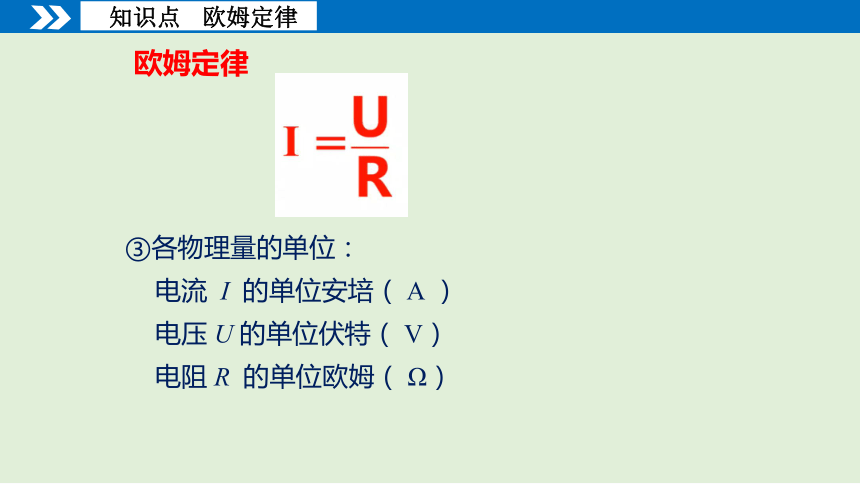

③各物理量的单位：
电流 I 的单位安培（ A ）
电压 U 的单位伏特（ V）
电阻 R 的单位欧姆（ Ω）
欧姆定律
知识点 欧姆定律
欧姆（1787年3月16日 ——1854年7月6日。出生于德国埃尔朗根的一个锁匠世家，父亲乔安·渥夫甘·欧姆是一位锁匠，母亲玛莉亚·伊丽莎白·贝克是埃尔朗根的裁缝师之女。
1826年，欧姆发现了电学上的一个重要定律——欧姆定律，这是他最大的贡献。
物理学家:乔治·西蒙·欧姆
主要成就
知识点 欧姆定律

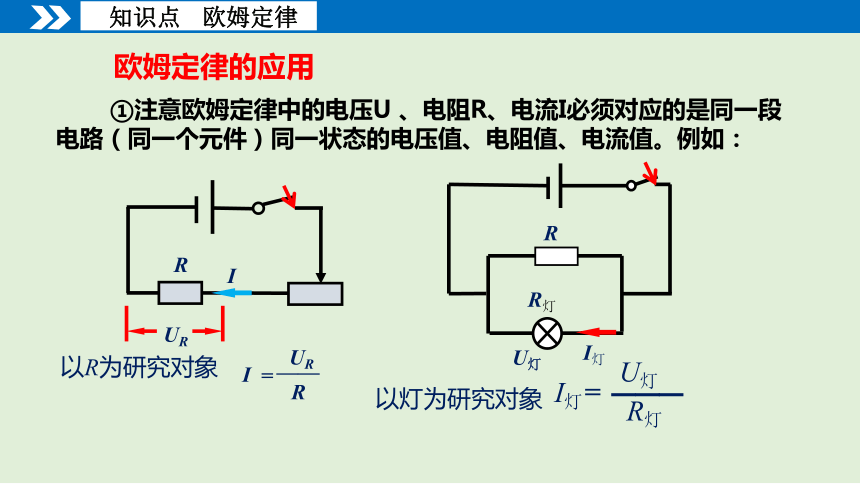

①注意欧姆定律中的电压U 、电阻R、电流I必须对应的是同一段电路（同一个元件）同一状态的电压值、电阻值、电流值。例如：
I
R
UR
I
=
UR
R
——
I灯
U灯
___
=
R灯
R灯
U灯
I灯
R
以R为研究对象
以灯为研究对象
欧姆定律的应用
知识点 欧姆定律
不能认为电压跟电流成正比，跟电阻也成正比。因为电压是电路中产生电流的原因，与电流无关,与电阻无关。
不能认为电阻R 跟电压U 成正比，跟电流I 成反比。因为电阻是导体本身的一种性质，跟所加电压和通过的电流无关，跟导体的材料、长度、横截面积和温度有关。
②变形公式：
③变形公式：
知识点 欧姆定律
R =
U
I
U = IR
①根据题意画出电路示意图；
②在电路图上标明已知量的符号、数值、未知量的符号；
③利用相应公式进行求解；
④公式中物理量单位要对应（使用国际单位制中相关的单位），代入的数值要有单位。
知识点 欧姆定律
利用欧姆定律解答电路问题的一般思路：
【例题1】 一只灯泡正常工作时灯丝电阻是242Ω，如果灯泡两端的电压是220V，求灯丝中通过的电流。
已知导体的电阻和导体两端的电压，求通过导体的电流
解： R＝242Ω，U＝220Ω，
根据欧姆定律得，灯丝中通过的电流
＝ ＝0.9A
I
=
__
R
U
I=
R=242Ω
U=220V
知识点 欧姆定律
【例题2】一辆汽车的车灯接在12V电源两端，灯丝电阻为30Ω，求通过灯丝的电流。
解析: 根据题意画出电路图；在图上标明已知量的符号、数值和未知量的符号。
U=12 V
I=
R=30 Ω
解: 由题可知U＝12V，R＝30Ω，
根据欧姆定律可得，通过灯丝的电流
A
知识点 欧姆定律
【例题3】一个电热水器工作时电热丝的电阻是22Ω，通过的电流是10A，求电热水器工作时两端的电压。
解：R＝22Ω，I＝10A，根据欧姆定律得，电热水器工作时两端的电压
U＝IR＝10A×22Ω＝220V
已知导体的电阻和通过导体的电流，求导体两端的电压
I=10A
R=22Ω
U=
知识点 欧姆定律
【例题4】 已知人体的电阻大约为2000Ω， 当通过人体的电流超过18mA时，就会对人造成伤害，所以对人体的安全电压应该不超过多少
解：
U= I R =0.018A×2000Ω =36V
I=18mA=0.018 A
得,对人体的安全电压不能超过
根据
I =
U
R
I=18mA
R=2000Ω
U=
人体的安全电压应该不超过36V
已知导体的电阻和通过导体的电流，求导体两端的电压
知识点 欧姆定律
知识点 欧姆定律
【例题5】如图所示，闭合开关后，电阻为R的电阻器两端电压为6 V，通过电阻器的电流为0.3 A.
（1）计算电阻器的电阻R.
（2）调节电源电压，当电阻器两端电压变为原来的2倍时，通过电阻器的电流为原来的几倍？
解：电阻器两端的电压 U ＝ 6 V，通过的电流 I ＝ 0.3 A.
根据欧姆定律，可以得出电阻器的电阻
= 20 Ω.
（2）根据欧姆定律，
I =
U
R
当电阻不变，电压变为原来的 2 倍时，通过电阻器的电流变为原来的 2 倍。
已知导体两端的电压和通过导体的电流，求导体的电阻
知识点 欧姆定律
已知导体两端的电压和通过导体的电流，求导体的电阻
【例题6】(2025年四川甘孜州中考题)如图所示，电阻R1=30Ω，闭合S1、断开S2时，电流表的示数为0.4A；闭合S1和S2时，电流表的示数为0.5A.则电源两端的电压为______V，电阻R2的阻值为_______Ω.
【解析】图示电路中，闭合S1、断开S2时，电路中只有R1接到电源两端，电流表的示数为0.4A，则通过R1的电流为0.4A，由欧姆定律得，电阻R1两端的电压为U1=I1R1=0.4A×30Ω=12V，则电源两端的电压U=U1=12V.
12
由并联电路的电压规律得，电阻R2两端的电压U2=U1=12V，由欧姆定律得，电阻R2的阻值为 .
闭合S1和S2时，两电阻并联，电流表测量干路中的电流，电流表的示数为0.5A，干路电流I=0.5A，由于R1两端的电压不变，流过R1的电流不变，仍为I1=0.4A；由并联电路的电流规律得，通过R2的电流I2=I-I1=0.5A-0.4A=0.1A.
120
酒精检测仪
①酒精测试仪实际上是由酒精气体传感器（相当于随酒精气体浓度变化的变阻器R）、一个定值电阻R0及一个电流表串联组成。
S
R0
R
A
科学世界 酒精测试仪
②原理：酒精气体传感器的电阻值R随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，那么传感器的电阻值R越小，根据欧姆定律I=U/R可知，电路中的电流越大，即测试仪（电流表）的示数越大。
S
R0
R
A
科学世界 酒精测试仪
酒精检测仪
科学世界 酒精测试仪
酒精检测仪
【例题7】（2024年黑龙江绥化中考题）如图所示电路中，R0是定值电阻，R1是阻值随光照强度增大而减小的光敏电阻。闭合开关S，逐渐增大光敏电阻的光照强度，关于两个电表示数的说法中，正确的是【 】
A. 电压表和电流表的示数都增大
B. 电压表和电流表示数的比值增大
C. 电流表示数减小，电压表示数增大
D. 电流表示数增大，电压表示数减小
【解析】图示电路中，R0、R1串联，电压表测量光敏电阻R1两端的电压U1，电流表测量串联电路中的电流I.闭合开关S，逐渐增大光敏电阻的光照强度，光敏电阻的阻值R1减小，电路的电阻减小，由欧姆定律 可知，电路中的电流I增大，电流表的示数增大；R0为定值电阻，R0两端电压U0=IR0增大；电源电压不变，由串联电路中的电压规律得，光敏电阻R1两端电压U1=U-U0减小，电压表的示数减小。由 得，电压表示数和电流表示数的比值等于光敏电阻的阻值，所以电压表和电流表示数的比值减小。
D
课时知识总结
欧姆定律
内容
公式
应用
计算电流：
计算电压：U=IR
计算电阻：
导体中的电流，跟导体两端的电压成正比，跟导体两端的电阻成反比
练习与应用： 1、2、3、4、5、6题
课后作业
