地球的圈层结构
第一章 第四节

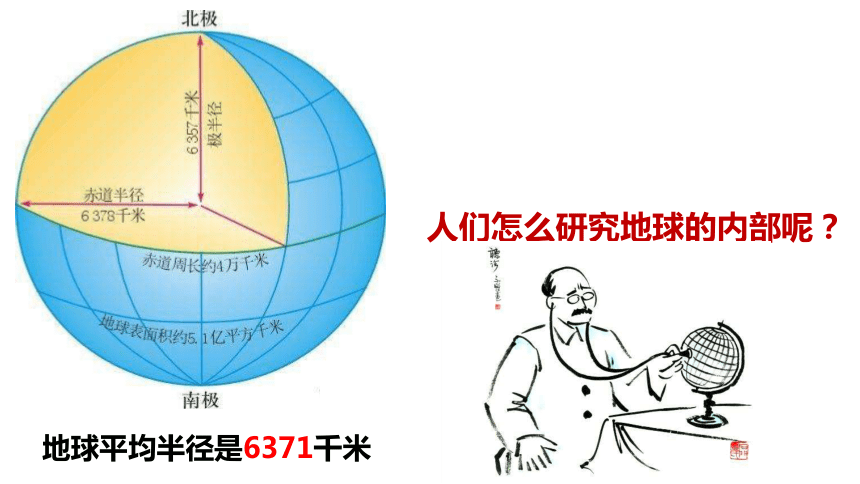

地球平均半径是6371千米
人们怎么研究地球的内部呢？

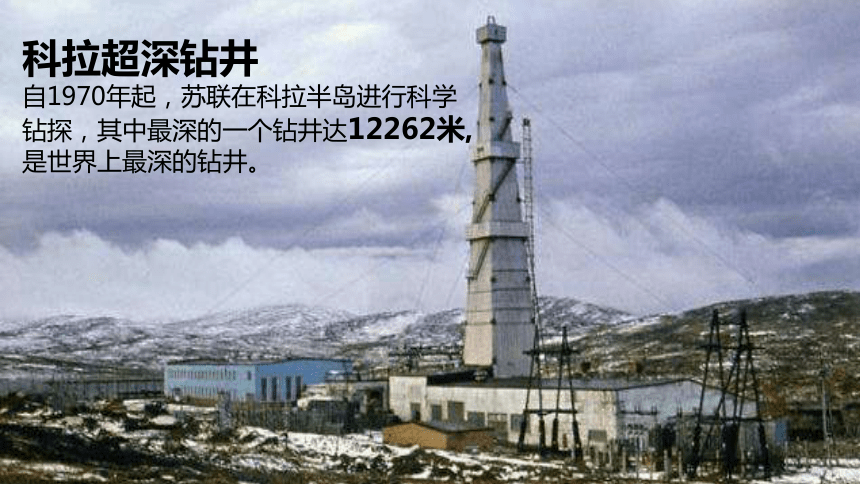

科拉超深钻井
自1970年起，苏联在科拉半岛进行科学钻探，其中最深的一个钻井达12262米,是世界上最深的钻井。
火山喷发
能将地下几百千米（≤450千米）
的岩浆泛到上层。
超声波成像
拍打西瓜，听声波震动判瓜

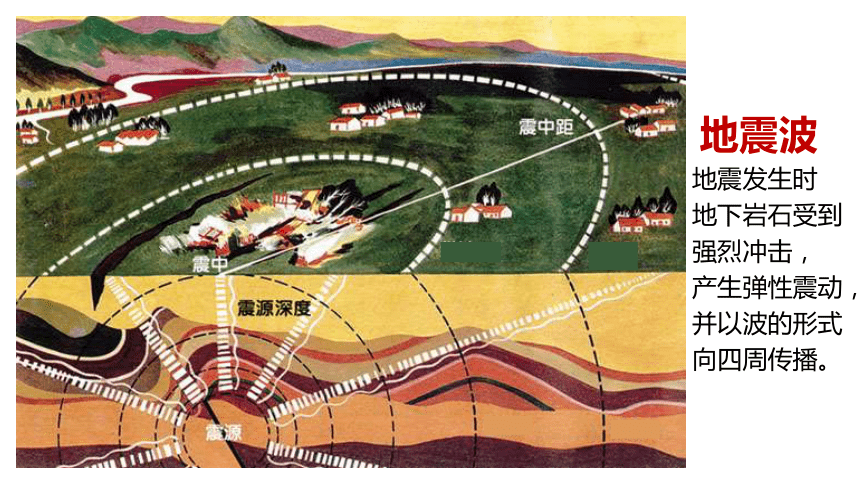

地震波
地震发生时
地下岩石受到
强烈冲击，
产生弹性震动，
并以波的形式
向四周传播。
一、地球的内部圈层结构

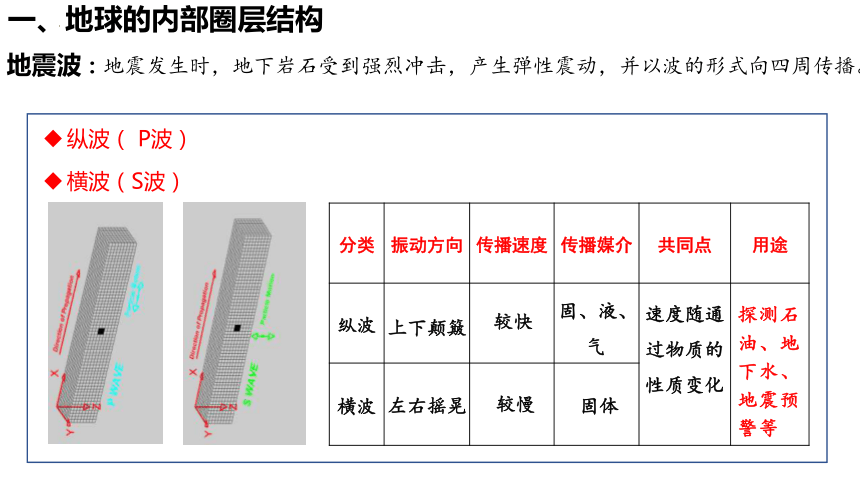

地震波：地震发生时，地下岩石受到强烈冲击，产生弹性震动，并以波的形式向四周传播。
纵波（ P波）
横波（S波）
分类 振动方向 传播速度 传播媒介 共同点 用途
纵波
横波 上下颠簸
左右摇晃
较快
较慢
固、液、气
固体
速度随通过物质的性质变化
探测石油、地下水、
地震预警等
思考:当地震发生时，陆地、海洋感觉相同吗？为什么？
先上下震动，
后左右摇晃。
有上下震动，
无左右摇晃。
一、地球的内部圈层结构
——地震波
地震黄金自救十二秒
当地震袭来时，从你意识到“这是一次地震”到你完全被地震控制，你有十二秒钟的时间自救。
低层房屋
高层房屋
横波
纵波
（1）请根据地震波的特性，判断图中的两条线表示的地震波类型，并说明判断依据。
（2）请在图中找出不连续面，并尝试在图中绘制地球的内部圈层结构。
地球内部地震波传播速度与圈层结构示意图
学习任务一
注：波速突然变化的面叫不连续面。
一、地球的内部圈层结构
33
2900
古登堡界面
莫霍界面
横波
纵波
地球内部地震波传播速度与圈层结构示意图
学习任务一
一、地球的内部圈层结构
33
2900
地壳
地幔
地核
古登堡界面
莫霍界面
横波
纵波
地球内部地震波传播速度与圈层结构示意图
学习任务一
一、地球的内部圈层结构
（3）请结合圈层结构示意图，总结地壳厚度的分布规律，并分析我国青藏高原、长江中下游平原及东海的地壳厚度有什么差异？
（一）地壳
莫霍界面
地壳是地球表面一层由固体岩石组成的坚硬外壳，位于莫霍界面以外。
地壳厚度不一。海洋地壳薄，一般为5-10千米；大陆地壳厚，有高大山脉的地方地壳会更厚，最厚达70千米。
学习任务一
一、地球的内部圈层结构
地球大范围固体表面的海拔越高，地壳越厚；海拔越低，地壳越薄。
33
2900
地壳
地幔
地核
古登堡界面
莫霍界面
上地幔
下地幔
软流层
横波
纵波
（二）地幔
学习任务一
一、地球的内部圈层结构
33
2900
地壳
地幔
地核
古登堡界面
莫霍界面
上地幔
下地幔
岩石圈
软流层
横波
纵波
（二）地幔
学习任务一
一、地球的内部圈层结构
33
2900
地壳
地幔
地核
古登堡界面
莫霍界面
上地幔
下地幔
外核
内核
岩石圈
软流层
横波
纵波
（三）地核
地核主要由铁、镍等金属组成，厚度约3400多千米。分外核与内核，外核是液态的金属物质，外核物质的运动形成了地球的磁场。内核是一个密度极大的固体金属球。
学习任务一
一、地球的内部圈层结构
一、地球的内部圈层结构
小结
地壳
地幔
地核
下地幔
上地幔
外核
内核
软流层
岩石圈
地震波
地球的内部圈层
33km,莫霍界面
2900km,古登堡界面
二、地球的外部圈层结构
大气圈
大气圈是由气体和悬浮物质组成的复杂系统，主要成分是氮气和氧气。
二、地球的外部圈层结构
水圈
水圈是地表和近地表的各种形态水体的总称，其主体是海洋，还包括陆地上的河流、湖泊、沼泽、冰川、地下水等。
二、地球的外部圈层结构
生物圈
生物圈是地球表层生物及其生存环境的总称。多数生物集中分布在大气圈、水圈、岩石圈很薄的接触带中。
二、地球的外部圈层结构
外部圈层之间是否也像内部圈层那样存在明确的界线呢？
二、地球的外部圈层结构
（1）找出照片中主要事物。
（2）将找出的事物按照大气圈、水圈、生物圈和岩石圈进行分类。
（3）思考各事物之间的联系。
二、地球的外部圈层结构
学习任务二
空气
云
积雪
河流
树木
草
山
大气圈
水圈
生物圈
岩石圈
四大圈层相互联系，相互渗透，共同构成人类赖以生存和发展的自然环境。
二、地球的外部圈层结构
地球的圈层结构
内部圈层
外部圈层
地壳
地幔
地核
大气圈
水圈
生物圈
全部
上地幔顶部
岩石圈
自然环境
总结
