第12章 欧姆定律 练习（含答案）2024-2025学年物理北师大版（2024）九年级全一册

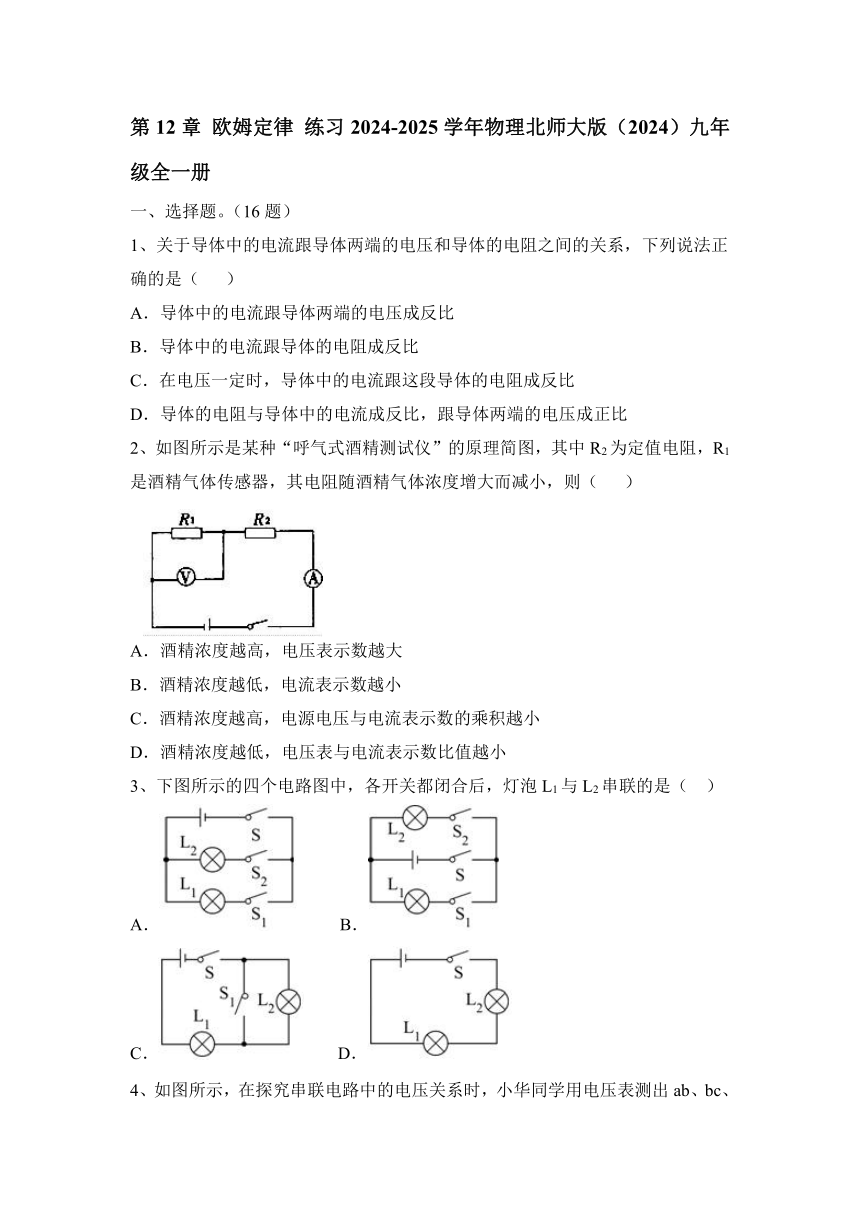

第12章 欧姆定律 练习2024-2025学年物理北师大版（2024）九年级全一册
一、选择题。（16题）
1、关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是（ ）
A．导体中的电流跟导体两端的电压成反比
B．导体中的电流跟导体的电阻成反比
C．在电压一定时，导体中的电流跟这段导体的电阻成反比
D．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比
2、如图所示是某种“呼气式酒精测试仪”的原理简图，其中R2为定值电阻，R1是酒精气体传感器，其电阻随酒精气体浓度增大而减小，则（ ）
A．酒精浓度越高，电压表示数越大
B．酒精浓度越低，电流表示数越小
C．酒精浓度越高，电源电压与电流表示数的乘积越小
D．酒精浓度越低，电压表与电流表示数比值越小
3、下图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（　）
A． B．
C． D．

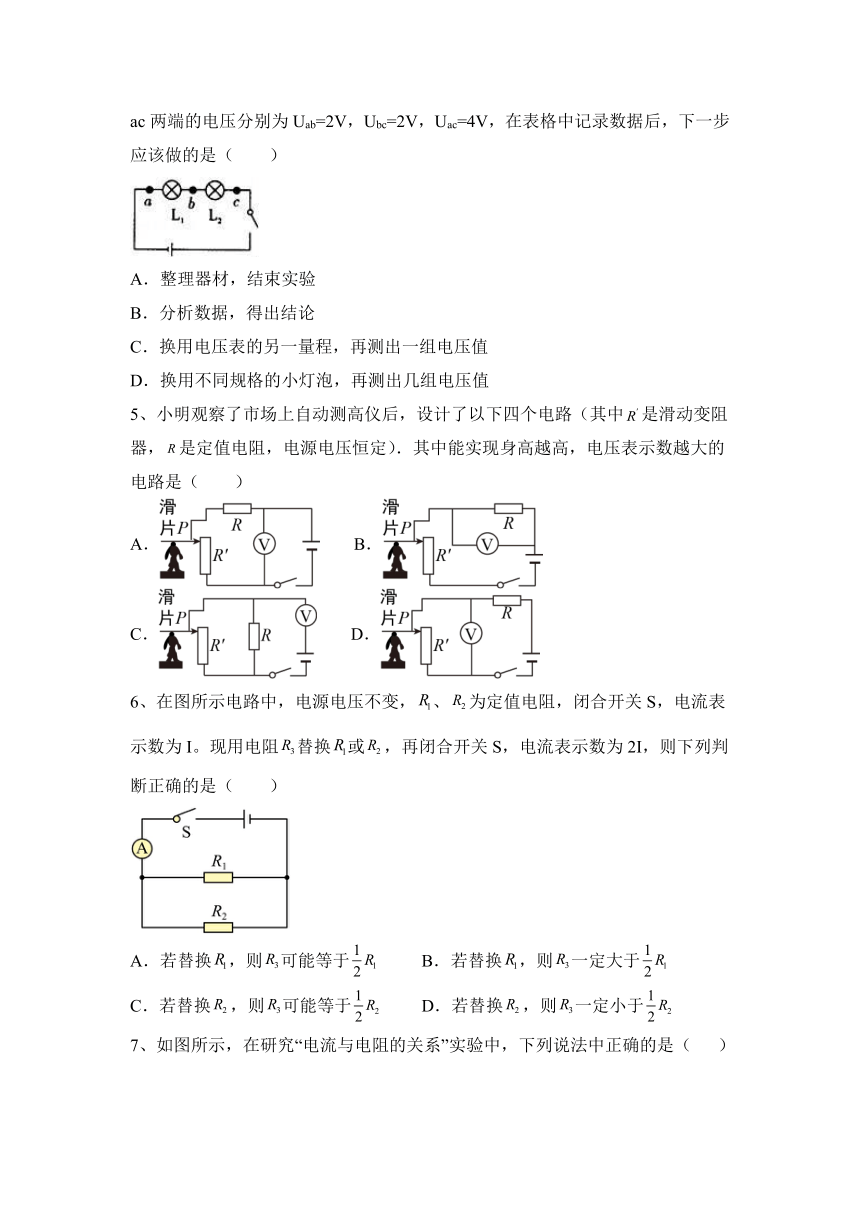

4、如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是（　　）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用电压表的另一量程，再测出一组电压值
D．换用不同规格的小灯泡，再测出几组电压值
5、小明观察了市场上自动测高仪后，设计了以下四个电路（其中是滑动变阻器，是定值电阻，电源电压恒定）．其中能实现身高越高，电压表示数越大的电路是（ ）
A． B．
C． D．
6、在图所示电路中，电源电压不变，、为定值电阻，闭合开关S，电流表示数为I。现用电阻替换或，再闭合开关S，电流表示数为2I，则下列判断正确的是（　　）
A．若替换，则可能等于 B．若替换，则一定大于
C．若替换，则可能等于 D．若替换，则一定小于

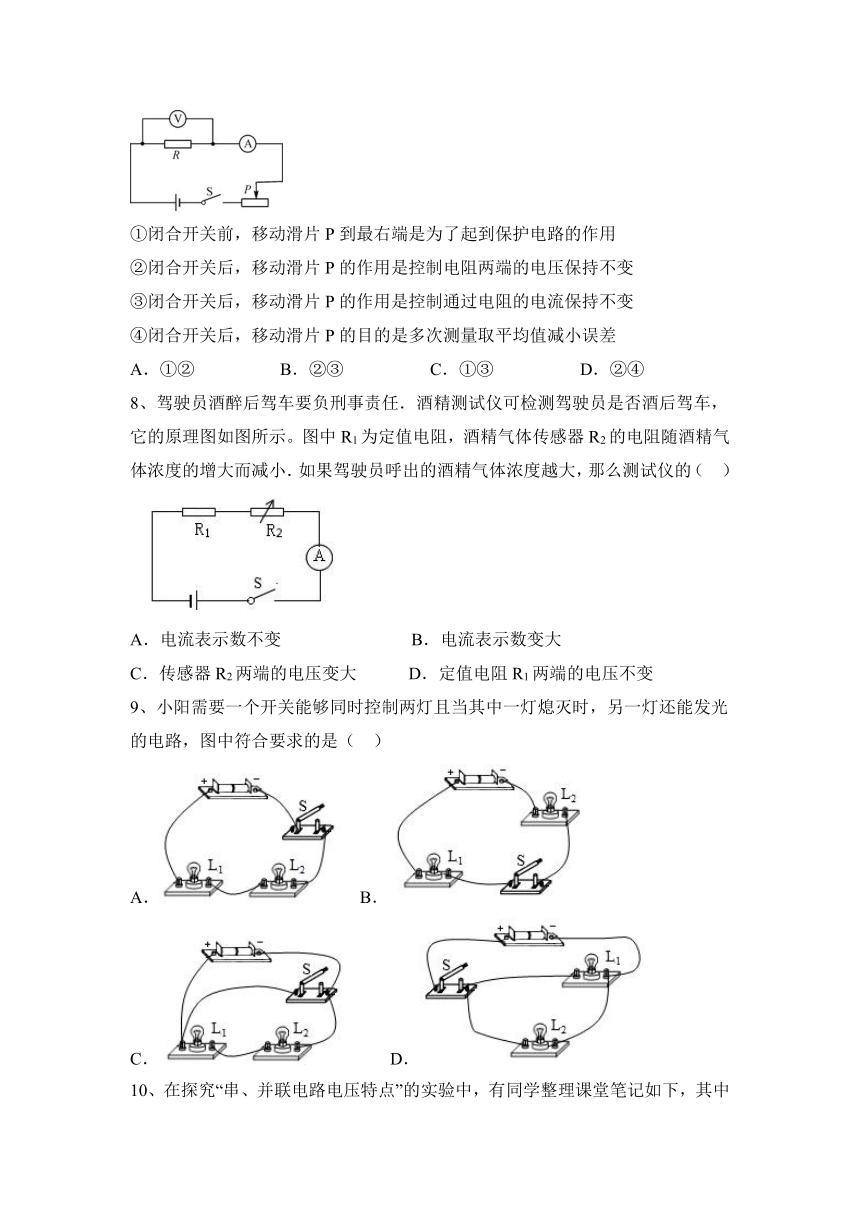

7、如图所示，在研究“电流与电阻的关系”实验中，下列说法中正确的是（ ）
①闭合开关前，移动滑片P到最右端是为了起到保护电路的作用
②闭合开关后，移动滑片P的作用是控制电阻两端的电压保持不变
③闭合开关后，移动滑片P的作用是控制通过电阻的电流保持不变
④闭合开关后，移动滑片P的目的是多次测量取平均值减小误差
A．①② B．②③ C．①③ D．②④
8、驾驶员酒醉后驾车要负刑事责任．酒精测试仪可检测驾驶员是否酒后驾车，它的原理图如图所示。图中R1为定值电阻，酒精气体传感器R2的电阻随酒精气体浓度的增大而减小．如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（ ）
A．电流表示数不变 B．电流表示数变大
C．传感器R2两端的电压变大 D．定值电阻R1两端的电压不变
9、小阳需要一个开关能够同时控制两灯且当其中一灯熄灭时，另一灯还能发光的电路，图中符合要求的是（　）
A． B．
C． D．
10、在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是（　　）
A．在连接电路过程中，开关要保持断开状态
B．在不确定待测电压时，应该先采用小量程试触
C．测量时，应该尽量选取不同规格的灯泡多次实验
D．电压表应该与待测用电器并联

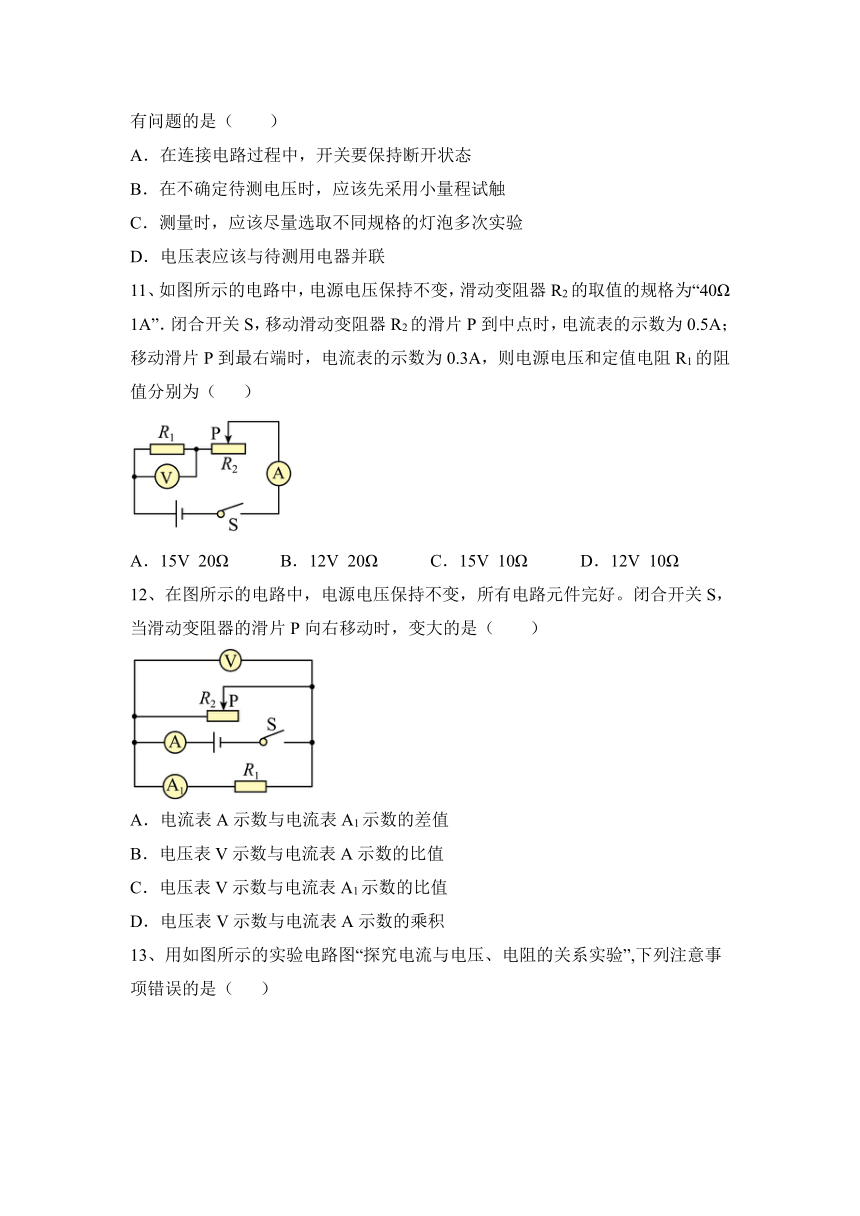

11、如图所示的电路中，电源电压保持不变，滑动变阻器R2的取值的规格为“40Ω 1A”．闭合开关S，移动滑动变阻器R2的滑片P到中点时，电流表的示数为0.5A；移动滑片P到最右端时，电流表的示数为0.3A，则电源电压和定值电阻R1的阻值分别为（ ）
A．15V 20Ω B．12V 20Ω C．15V 10Ω D．12V 10Ω
12、在图所示的电路中，电源电压保持不变，所有电路元件完好。闭合开关S，当滑动变阻器的滑片P向右移动时，变大的是（　　）
A．电流表A示数与电流表A1示数的差值
B．电压表V示数与电流表A示数的比值
C．电压表V示数与电流表A1示数的比值
D．电压表V示数与电流表A示数的乘积

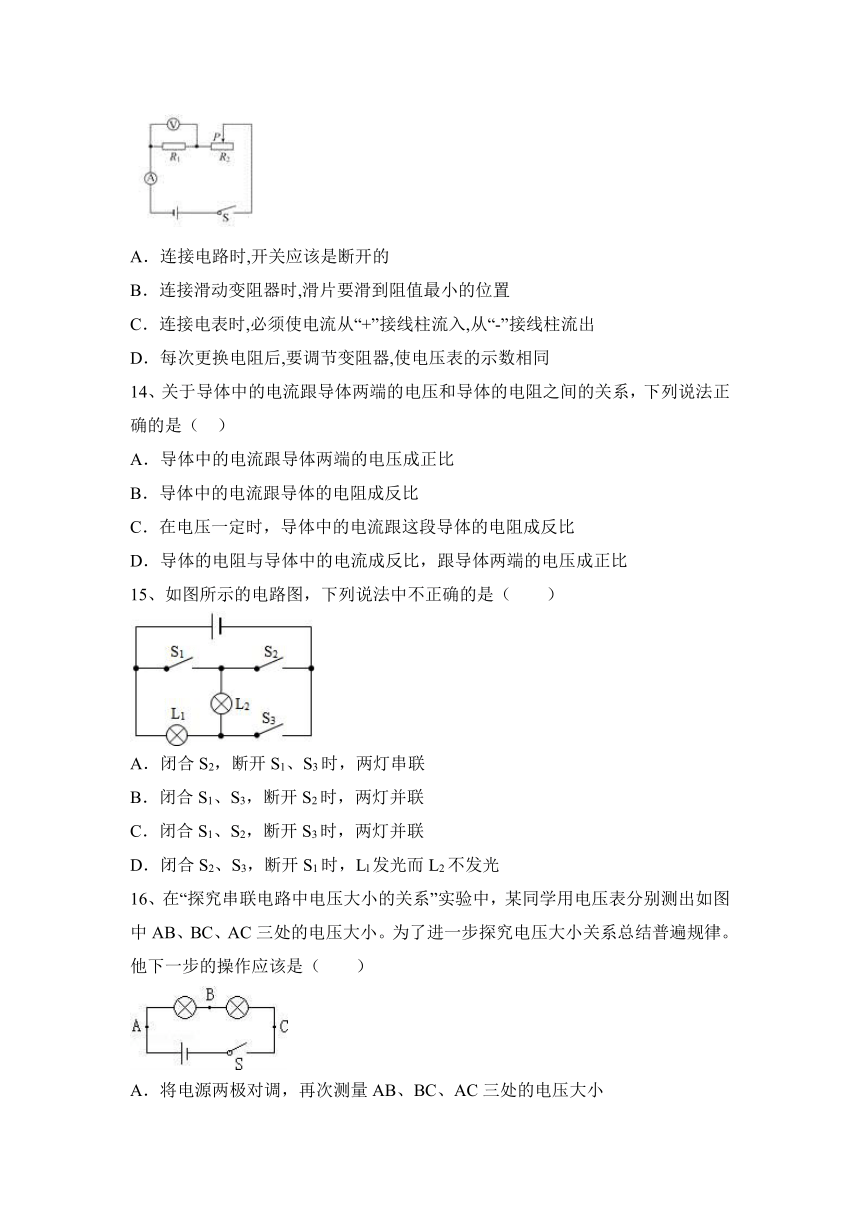

13、用如图所示的实验电路图“探究电流与电压、电阻的关系实验”,下列注意事项错误的是（ ）
A．连接电路时,开关应该是断开的
B．连接滑动变阻器时,滑片要滑到阻值最小的位置
C．连接电表时,必须使电流从“+”接线柱流入,从“-”接线柱流出
D．每次更换电阻后,要调节变阻器,使电压表的示数相同
14、关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是（ ）
A．导体中的电流跟导体两端的电压成正比
B．导体中的电流跟导体的电阻成反比
C．在电压一定时，导体中的电流跟这段导体的电阻成反比
D．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比
15、如图所示的电路图，下列说法中不正确的是（　　）
A．闭合S2，断开S1、S3时，两灯串联
B．闭合S1、S3，断开S2时，两灯并联
C．闭合S1、S2，断开S3时，两灯并联
D．闭合S2、S3，断开S1时，Ll发光而L2不发光
16、在“探究串联电路中电压大小的关系”实验中，某同学用电压表分别测出如图中AB、BC、AC三处的电压大小。为了进一步探究电压大小关系总结普遍规律。他下一步的操作应该是（　　）
A．将电源两极对调，再次测量AB、BC、AC三处的电压大小
B．改变开关S的位置，再次测量AB、BC、AC三处的电压大小
C．将图中两只灯泡位置对调，再次测量AB、BC、AC三处的电压大小
D．换用不同规格的灯泡，再次测量AB、BC、AC三处的电压大小
二、填空题。
17、如图所示的电路图是用来研究通过导体的电流跟导体电阻关系的，其中R1与R2为阻值不同的定值电阻，第一次实验用的定值电阻为R1，闭合开关后，记下电流表的示数是；第二次实验将定值电阻换为 R2（R2=2 R1），闭合开关后，记下电流表的示数是I2。结果发现，但 ，他认为电流跟电阻不成反比，他的结论 ________ （选填“正确”或“错误”），原因是 ________ 。
18、如图所示的电路中，发现通过电流表的示数减少0.2 A时，电压表的示数从6 V变为5 V，则该定值电阻的阻值为 Ω，当电流表的示数1.2 A时，电压表的示数为 V。
19、在用伏安法测量电阻的实验中，电流表、电压表的示数如图所示，则被测电阻的阻值是________Ω．欧姆定律告诉我们，电路中的________是怎样决定于电压和电阻的．
20、在图甲所示的电路中，闭合开关S后，两个电流表的指针指在图乙所示的同一位置．则通过灯L1的电流I1＝ A，通过灯L2的电流I2＝ A，灯L1和L2的电阻之比为 。
21、如图甲是某酒精浓度检测仪的原理图．电源电压保持不变，R1为定值电阻，R2为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。闭合开关，驾驶员呼出的气体中酒精浓度越大，R2的阻值 ，电压表示数 。当电压表示达到一定值时，检测仪发出报警信号。
22、如图所示电路, ,;当、都闭合时，电流表的示数为;当、都断开时，电流表的示数为.则电源电压是 ;电阻的阻值是 。
三、实验题。
23、在“探究电流与电压的关系”的实验中，
（1）请在方框中画出能够改变定值电阻的电压、并可以同时测量电压和电流的电路图：____
（2）通过实验记录电流表、电压表的示数如下表所示
R=10Ω
对表中数据进行分析，你认为错误的数据是实验序号_____，排除错误数据，可归纳得出的结论是_____ 。
（3）如果想用此电路继续探究“电流与电阻的关系”，每次更换电阻后，可以通过调节_____ ，使电阻两端的电压不变．实验得出的结论是：
_____ 。
24、为探究并联电路中电压的规律，实验室提供的器材有：干电池组（电压为3V）、电压表、多个小灯泡、开关、导线若干。
（1）请用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L1两端的电压。
（2）电路连接正确后进行实验，某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为　 　V．根据这组数据，该小组得出并联电路中电压的规律。你认为实验有无疏漏之处？如有，你的改进建议是　 　。
（3）纠正后得到并联电路中的规律是　 　。（文字表达）
四、计算题。
25、小亮同学连接的电路如图所示，他所用的灯泡上标有“6V 0.5A”的字样．当他闭合开关S时，灯泡正常发光，电流表的示数为0.6A。请你计算：
（1）灯泡中的电流；
（2）电阻R的阻值；
（3）电源的电压。
26、通过一个电阻器的电流是0.4 A，电阻器的电阻是90 Ω，求它们两端的电压是多大？
第12章 欧姆定律 练习2024-2025学年物理北师大版（2024）九年级全一册
一、选择题。（16题）
1、关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是（ ）
A．导体中的电流跟导体两端的电压成反比
B．导体中的电流跟导体的电阻成反比
C．在电压一定时，导体中的电流跟这段导体的电阻成反比
D．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比
【答案】C
2、如图所示是某种“呼气式酒精测试仪”的原理简图，其中R2为定值电阻，R1是酒精气体传感器，其电阻随酒精气体浓度增大而减小，则（ ）
A．酒精浓度越高，电压表示数越大
B．酒精浓度越低，电流表示数越小
C．酒精浓度越高，电源电压与电流表示数的乘积越小
D．酒精浓度越低，电压表与电流表示数比值越小
【答案】D
3、下图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（　）
A． B．
C． D．
【答案】D
4、如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是（　　）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用电压表的另一量程，再测出一组电压值
D．换用不同规格的小灯泡，再测出几组电压值
【答案】D
5、小明观察了市场上自动测高仪后，设计了以下四个电路（其中是滑动变阻器，是定值电阻，电源电压恒定）．其中能实现身高越高，电压表示数越大的电路是（ ）
A． B．
C． D．
【答案】D
6、在图所示电路中，电源电压不变，、为定值电阻，闭合开关S，电流表示数为I。现用电阻替换或，再闭合开关S，电流表示数为2I，则下列判断正确的是（　　）
A．若替换，则可能等于 B．若替换，则一定大于
C．若替换，则可能等于 D．若替换，则一定小于
【答案】D
7、如图所示，在研究“电流与电阻的关系”实验中，下列说法中正确的是（ ）
①闭合开关前，移动滑片P到最右端是为了起到保护电路的作用
②闭合开关后，移动滑片P的作用是控制电阻两端的电压保持不变
③闭合开关后，移动滑片P的作用是控制通过电阻的电流保持不变
④闭合开关后，移动滑片P的目的是多次测量取平均值减小误差
A．①② B．②③ C．①③ D．②④
【答案】A
8、驾驶员酒醉后驾车要负刑事责任．酒精测试仪可检测驾驶员是否酒后驾车，它的原理图如图所示。图中R1为定值电阻，酒精气体传感器R2的电阻随酒精气体浓度的增大而减小．如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（ ）
A．电流表示数不变 B．电流表示数变大
C．传感器R2两端的电压变大 D．定值电阻R1两端的电压不变
【答案】B
9、小阳需要一个开关能够同时控制两灯且当其中一灯熄灭时，另一灯还能发光的电路，图中符合要求的是（　）
A． B．
C． D．
【答案】D
10、在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是（　　）
A．在连接电路过程中，开关要保持断开状态
B．在不确定待测电压时，应该先采用小量程试触
C．测量时，应该尽量选取不同规格的灯泡多次实验
D．电压表应该与待测用电器并联
【答案】B
11、如图所示的电路中，电源电压保持不变，滑动变阻器R2的取值的规格为“40Ω 1A”．闭合开关S，移动滑动变阻器R2的滑片P到中点时，电流表的示数为0.5A；移动滑片P到最右端时，电流表的示数为0.3A，则电源电压和定值电阻R1的阻值分别为（ ）
A．15V 20Ω B．12V 20Ω C．15V 10Ω D．12V 10Ω
【答案】C
12、在图所示的电路中，电源电压保持不变，所有电路元件完好。闭合开关S，当滑动变阻器的滑片P向右移动时，变大的是（　　）
A．电流表A示数与电流表A1示数的差值
B．电压表V示数与电流表A示数的比值
C．电压表V示数与电流表A1示数的比值
D．电压表V示数与电流表A示数的乘积
【答案】B
13、用如图所示的实验电路图“探究电流与电压、电阻的关系实验”,下列注意事项错误的是（ ）
A．连接电路时,开关应该是断开的
B．连接滑动变阻器时,滑片要滑到阻值最小的位置
C．连接电表时,必须使电流从“+”接线柱流入,从“-”接线柱流出
D．每次更换电阻后,要调节变阻器,使电压表的示数相同
【答案】B
14、关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是（ ）
A．导体中的电流跟导体两端的电压成正比
B．导体中的电流跟导体的电阻成反比
C．在电压一定时，导体中的电流跟这段导体的电阻成反比
D．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比
【答案】C
15、如图所示的电路图，下列说法中不正确的是（　　）
A．闭合S2，断开S1、S3时，两灯串联
B．闭合S1、S3，断开S2时，两灯并联
C．闭合S1、S2，断开S3时，两灯并联
D．闭合S2、S3，断开S1时，Ll发光而L2不发光
【答案】C
16、在“探究串联电路中电压大小的关系”实验中，某同学用电压表分别测出如图中AB、BC、AC三处的电压大小。为了进一步探究电压大小关系总结普遍规律。他下一步的操作应该是（　　）
A．将电源两极对调，再次测量AB、BC、AC三处的电压大小
B．改变开关S的位置，再次测量AB、BC、AC三处的电压大小
C．将图中两只灯泡位置对调，再次测量AB、BC、AC三处的电压大小
D．换用不同规格的灯泡，再次测量AB、BC、AC三处的电压大小
【答案】D
二、填空题。
17、如图所示的电路图是用来研究通过导体的电流跟导体电阻关系的，其中R1与R2为阻值不同的定值电阻，第一次实验用的定值电阻为R1，闭合开关后，记下电流表的示数是；第二次实验将定值电阻换为 R2（R2=2 R1），闭合开关后，记下电流表的示数是I2。结果发现，但 ，他认为电流跟电阻不成反比，他的结论 ________ （选填“正确”或“错误”），原因是 ________ 。
【答案】错误 没有保持定值电阻两端的电压不变
18、如图所示的电路中，发现通过电流表的示数减少0.2 A时，电压表的示数从6 V变为5 V，则该定值电阻的阻值为 Ω，当电流表的示数1.2 A时，电压表的示数为 V。
【答案】5 6
19、在用伏安法测量电阻的实验中，电流表、电压表的示数如图所示，则被测电阻的阻值是________Ω．欧姆定律告诉我们，电路中的________是怎样决定于电压和电阻的．
【答案】5 电流
20、在图甲所示的电路中，闭合开关S后，两个电流表的指针指在图乙所示的同一位置．则通过灯L1的电流I1＝ A，通过灯L2的电流I2＝ A，灯L1和L2的电阻之比为 。
【答案】0.2 0.8 4:1
21、如图甲是某酒精浓度检测仪的原理图．电源电压保持不变，R1为定值电阻，R2为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。闭合开关，驾驶员呼出的气体中酒精浓度越大，R2的阻值 ，电压表示数 。当电压表示达到一定值时，检测仪发出报警信号。
【答案】越小 变大
22、如图所示电路, ,;当、都闭合时，电流表的示数为;当、都断开时，电流表的示数为.则电源电压是 ;电阻的阻值是 。
【答案】4 2
三、实验题。
23、在“探究电流与电压的关系”的实验中，
（1）请在方框中画出能够改变定值电阻的电压、并可以同时测量电压和电流的电路图：____
（2）通过实验记录电流表、电压表的示数如下表所示
R=10Ω
对表中数据进行分析，你认为错误的数据是实验序号_____，排除错误数据，可归纳得出的结论是_____ 。
（3）如果想用此电路继续探究“电流与电阻的关系”，每次更换电阻后，可以通过调节_____ ，使电阻两端的电压不变．实验得出的结论是：
_____ 。
【答案】如图所示：
5 在电阻一定时，电流与电压成正比
滑动变阻器 在导体两端电压一定时，电流与电阻成反比
24、为探究并联电路中电压的规律，实验室提供的器材有：干电池组（电压为3V）、电压表、多个小灯泡、开关、导线若干。
（1）请用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L1两端的电压。
（2）电路连接正确后进行实验，某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为　 　V．根据这组数据，该小组得出并联电路中电压的规律。你认为实验有无疏漏之处？如有，你的改进建议是　 　。
（3）纠正后得到并联电路中的规律是　 　。（文字表达）
【答案】（1）如图所示：
（2）2.6；应更换不同规格的灯泡，在并联电路中多次实验；
（3）并联电路中，各个并联支路的电压相等
四、计算题。
25、小亮同学连接的电路如图所示，他所用的灯泡上标有“6V 0.5A”的字样．当他闭合开关S时，灯泡正常发光，电流表的示数为0.6A。请你计算：
（1）灯泡中的电流；
（2）电阻R的阻值；
（3）电源的电压。
【答案】（1）0.5A； (2)60； (3)6V
26、通过一个电阻器的电流是0.4 A，电阻器的电阻是90 Ω，求它们两端的电压是多大？
【答案及解析】由欧姆定律I＝得：
U＝IR＝0.4 A×90 Ω＝36 V
答：它们两端的电压是36 V。
