高考物理一轮复习 交变电流
一.选择题(共8小题)

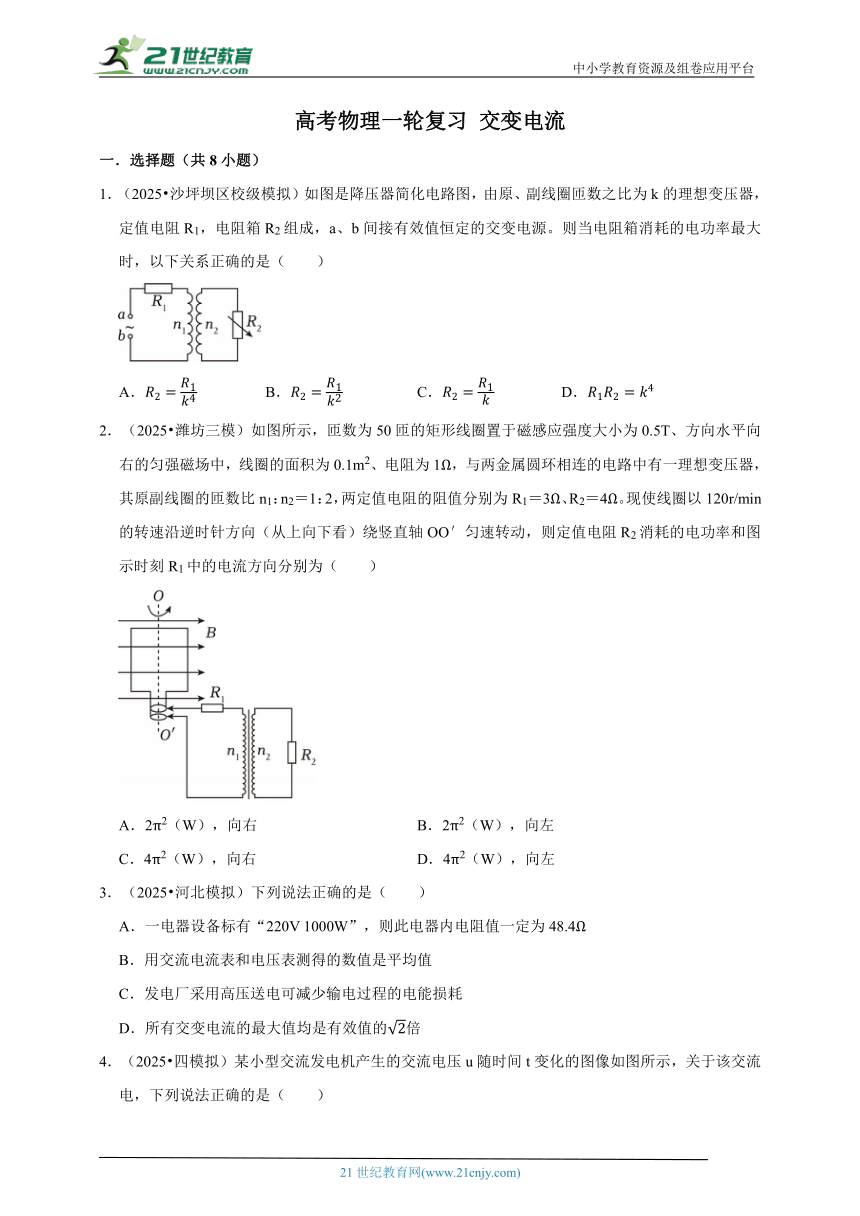

1.(2025 沙坪坝区校级模拟)如图是降压器简化电路图,由原、副线圈匝数之比为k的理想变压器,定值电阻R1,电阻箱R2组成,a、b间接有效值恒定的交变电源。则当电阻箱消耗的电功率最大时,以下关系正确的是( )
A. B. C. D.
2.(2025 潍坊三模)如图所示,匝数为50匝的矩形线圈置于磁感应强度大小为0.5T、方向水平向右的匀强磁场中,线圈的面积为0.1m2、电阻为1Ω,与两金属圆环相连的电路中有一理想变压器,其原副线圈的匝数比n1:n2=1:2,两定值电阻的阻值分别为R1=3Ω、R2=4Ω。现使线圈以120r/min的转速沿逆时针方向(从上向下看)绕竖直轴OO′匀速转动,则定值电阻R2消耗的电功率和图示时刻R1中的电流方向分别为( )
A.2π2(W),向右 B.2π2(W),向左
C.4π2(W),向右 D.4π2(W),向左
3.(2025 河北模拟)下列说法正确的是( )
A.一电器设备标有“220V 1000W”,则此电器内电阻值一定为48.4Ω
B.用交流电流表和电压表测得的数值是平均值
C.发电厂采用高压送电可减少输电过程的电能损耗
D.所有交变电流的最大值均是有效值的倍

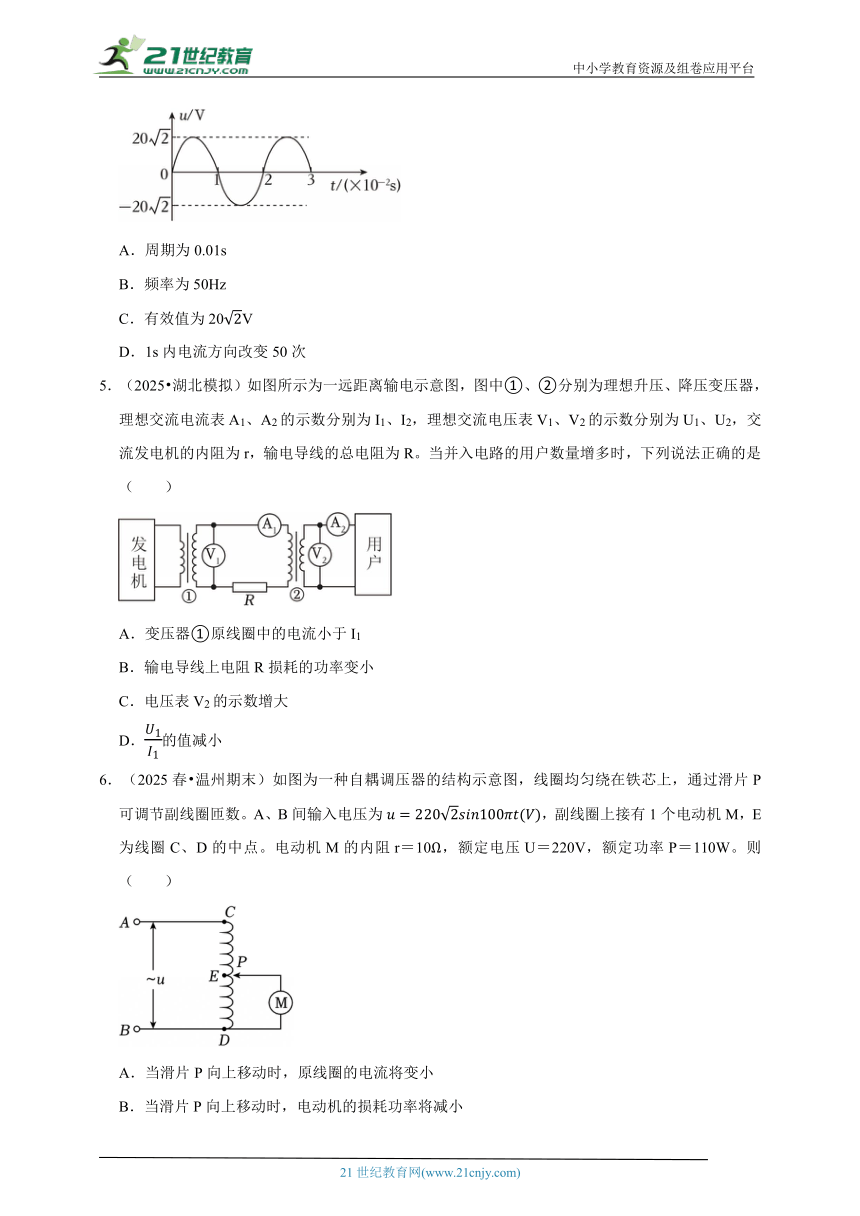

4.(2025 四模拟)某小型交流发电机产生的交流电压u随时间t变化的图像如图所示,关于该交流电,下列说法正确的是( )
A.周期为0.01s
B.频率为50Hz
C.有效值为20V
D.1s内电流方向改变50次
5.(2025 湖北模拟)如图所示为一远距离输电示意图,图中①、②分别为理想升压、降压变压器,理想交流电流表A1、A2的示数分别为I1、I2,理想交流电压表V1、V2的示数分别为U1、U2,交流发电机的内阻为r,输电导线的总电阻为R。当并入电路的用户数量增多时,下列说法正确的是( )
A.变压器①原线圈中的电流小于I1
B.输电导线上电阻R损耗的功率变小
C.电压表V2的示数增大
D.的值减小
6.(2025春 温州期末)如图为一种自耦调压器的结构示意图,线圈均匀绕在铁芯上,通过滑片P可调节副线圈匝数。A、B间输入电压为,副线圈上接有1个电动机M,E为线圈C、D的中点。电动机M的内阻r=10Ω,额定电压U=220V,额定功率P=110W。则( )
A.当滑片P向上移动时,原线圈的电流将变小
B.当滑片P向上移动时,电动机的损耗功率将减小
C.当滑片P置于E处时,电动机两端的电压为220V
D.当滑片P置于C处时,电动机的输出功率为107.5W

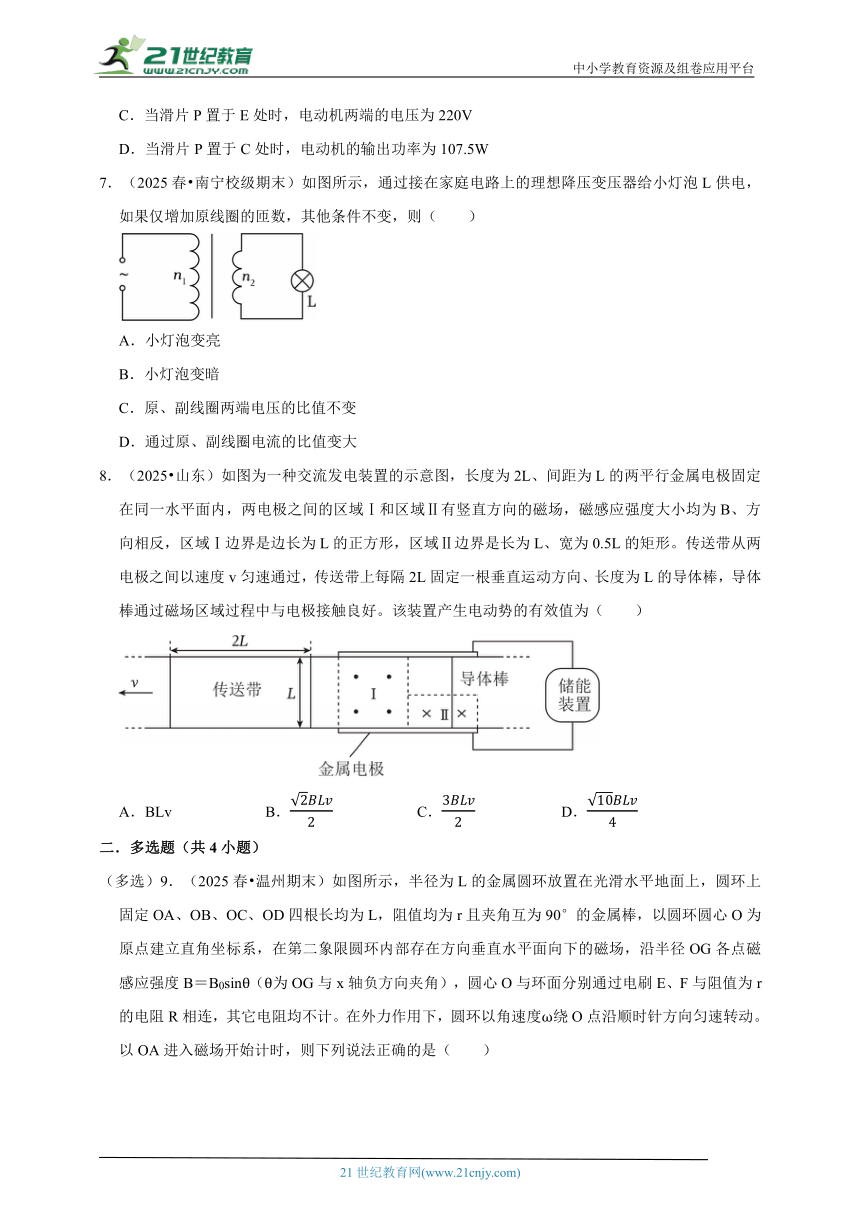

7.(2025春 南宁校级期末)如图所示,通过接在家庭电路上的理想降压变压器给小灯泡L供电,如果仅增加原线圈的匝数,其他条件不变,则( )
A.小灯泡变亮
B.小灯泡变暗
C.原、副线圈两端电压的比值不变
D.通过原、副线圈电流的比值变大
8.(2025 山东)如图为一种交流发电装置的示意图,长度为2L、间距为L的两平行金属电极固定在同一水平面内,两电极之间的区域Ⅰ和区域Ⅱ有竖直方向的磁场,磁感应强度大小均为B、方向相反,区域Ⅰ边界是边长为L的正方形,区域Ⅱ边界是长为L、宽为0.5L的矩形。传送带从两电极之间以速度v匀速通过,传送带上每隔2L固定一根垂直运动方向、长度为L的导体棒,导体棒通过磁场区域过程中与电极接触良好。该装置产生电动势的有效值为( )
A.BLv B. C. D.
二.多选题(共4小题)
(多选)9.(2025春 温州期末)如图所示,半径为L的金属圆环放置在光滑水平地面上,圆环上固定OA、OB、OC、OD四根长均为L,阻值均为r且夹角互为90°的金属棒,以圆环圆心O为原点建立直角坐标系,在第二象限圆环内部存在方向垂直水平面向下的磁场,沿半径OG各点磁感应强度B=B0sinθ(θ为OG与x轴负方向夹角),圆心O与环面分别通过电刷E、F与阻值为r的电阻R相连,其它电阻均不计。在外力作用下,圆环以角速度ω绕O点沿顺时针方向匀速转动。以OA进入磁场开始计时,则下列说法正确的是( )
A.通过电阻R的电流方向始终为N→M
B.当OA棒转动至θ=45°时,感应电动势
C.圆环转动一周的过程中,感应电动势有效值为
D.圆环转动一周的过程中,外力做的功
(多选)10.(2025 湖南模拟)街头变压器通过降压给用户供电的示意图如图所示。变压器的输入电压是市区电网的正弦交流电压(有效值不变),通过理想变压器输送给用户,从变压器到用户间的输电线的总电阻为R0,滑动变阻器R代表用户用电器的总电阻,当用电器增加时,相当于滑动变阻器R接入电路的阻值减小。所有电流表和电压表均为理想交流电表。当用户的用电器增加时,下列说法正确的是( )
A.电压表V1的示数减小 B.电压表V2的示数减小
C.电流表A1的示数不变 D.电流表A2的示数增大
(多选)11.(2025 龙岩二模)如图所示的电路中,交流电源的电动势为9V、内阻可忽略不计,定值电阻R1=R2=12Ω,小灯泡L1、L2的规格均为“6V 6W”,理想变压器T1、T2原副线圈的匝数比分别为1:2和2:1。分别接通电路Ⅰ和电路Ⅱ,两电路都稳定工作时,则( )
A.L2比L1更亮 B.L2与L1一样亮
C.R2的电功率比R1的小 D.R2的电功率与R1相等

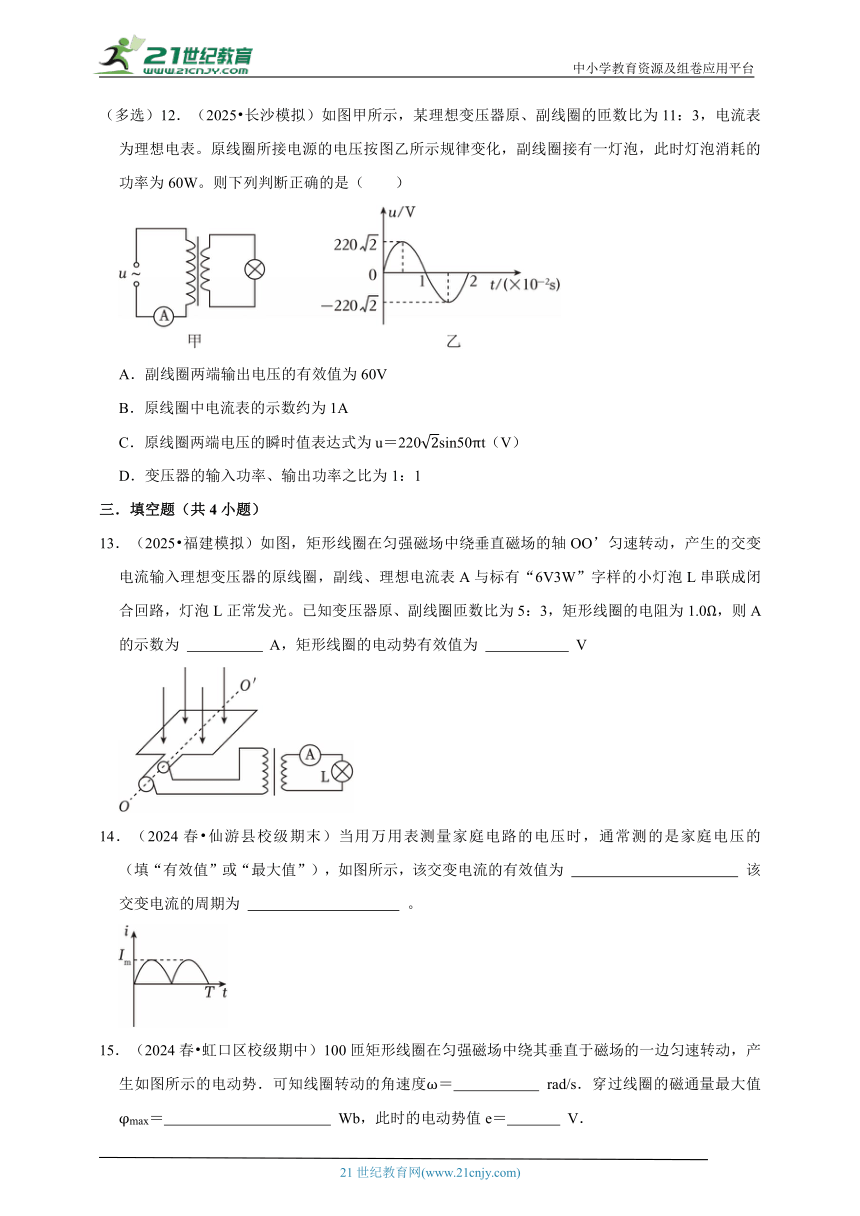

(多选)12.(2025 长沙模拟)如图甲所示,某理想变压器原、副线圈的匝数比为11:3,电流表为理想电表。原线圈所接电源的电压按图乙所示规律变化,副线圈接有一灯泡,此时灯泡消耗的功率为60W。则下列判断正确的是( )
A.副线圈两端输出电压的有效值为60V
B.原线圈中电流表的示数约为1A
C.原线圈两端电压的瞬时值表达式为u=220sin50πt(V)
D.变压器的输入功率、输出功率之比为1:1
三.填空题(共4小题)
13.(2025 福建模拟)如图,矩形线圈在匀强磁场中绕垂直磁场的轴OO’匀速转动,产生的交变电流输入理想变压器的原线圈,副线、理想电流表A与标有“6V3W”字样的小灯泡L串联成闭合回路,灯泡L正常发光。已知变压器原、副线圈匝数比为5:3,矩形线圈的电阻为1.0Ω,则A的示数为 A,矩形线圈的电动势有效值为 V
14.(2024春 仙游县校级期末)当用万用表测量家庭电路的电压时,通常测的是家庭电压的 (填“有效值”或“最大值”),如图所示,该交变电流的有效值为 该交变电流的周期为 。
15.(2024春 虹口区校级期中)100匝矩形线圈在匀强磁场中绕其垂直于磁场的一边匀速转动,产生如图所示的电动势.可知线圈转动的角速度ω= rad/s.穿过线圈的磁通量最大值φmax= Wb,此时的电动势值e= V.
16.(2024春 仓山区校级期中)某交变电流的瞬时值表达式为u=U1sinωt+U2cosωt,则该电压的有效值 ;氖灯接入频率f=50Hz、电压为120V的交流电路中共10min,若氖灯点燃和熄灭电压u0=120V,试求氖灯的发光时间。
四.解答题(共4小题)
17.(2025春 常州期末)某电源两端能产生按正弦规律变化的电压,用该电源给阻值为20Ω的电阻直接供电,一个周期内电阻产生的热量与1A的恒定电流在相同时间产生热量相同。现用该电源给额定电压是220V的交流用电器供电,为使用电器正常工作,在电源与用电器之间使用了升压变压器。求:
(1)该电源两端电压的有效值;
(2)升压变压器原副线圈的匝数之比。
18.(2025 海淀区校级三模)许多相似情境常常可以类比,这是研究问题的常用方法。
情境1:跳水运动员从高台跳下,入水后其受力情况可做如下简化:水对他的作用除了包括有与其自身重力相等的浮力外,还受到一个与运动方向相反、大小与速度成正比的水的阻力f=kv(k为已知常量)的作用。运动员在水中向下运动的速率v随时间t的变化规律可用方程﹣kv=m( (1)式)描述,其中m为运动员的质量。
情境2:如图甲所示,电源电动势为 E、内阻为r,线圈自感系数为L、电阻可忽略,与电感线圈并联的电阻的阻值为R,其余部分的电阻均可忽略。闭合开关S,电流达到稳定后再把开关断开,发现流过电阻的电流I随时间t的变化规律与情境1中运动员的速率v随时间t的变化规律类似。
(1)类比①式,
a.写出电流I随时间t变化的方程(②式);
b.在图乙中定性画出I﹣t图线。
(2)若入水时运动员的速度大小为v0,则运动员的动能可表示为Ek
a.写出刚把开关断开时线圈中的电流的表达式I0;
b.仿照动能的表达式,写出刚把开关断开时线圈中的磁场能的表达式EL。
(3)求解情境1中运动员入水后运动的距离x可按如下步骤进行:
将①式两边同乘以Δt可得﹣kvΔt=mΔv注意到vΔt表示一小段时间内运动员的位移Δx,所以上式可表示为﹣kΔx=mΔv将上式两边求和,并注意到运动员的初速度为v0,末速度为0,可得﹣kx=﹣mv0由此可求出运动员入水后运动的距离x仿照上面的过程,从②式出发,求出情境2中把开关断开后流过电阻R的电量Q。
19.(2025春 徐汇区校级期末)事物往往具有两面性,人们利用电流的热效应获得内能,但在某些用电器中,电热却是一钟不需要的能量损耗。
(1)将一线圈内阻约为10Ω的小风扇与直流电源相连,改变电源电压的同时测量并记录风扇两端的电压U与流过风扇的电流I,所得数据记录如下:
工作状态 ① ②
U/V 0.3 0.9
I/A 0.03 0.04
Ⅰ.根据第①数据,可判断小风扇的状态为 (选填“不运转”或“正常运转”)。
Ⅱ.(论证)对上述Ⅰ中选择做出解释。
Ⅲ.根据第②组数据,可判断经过20s,小风扇获得的机械能为 J。
(2)如图甲为某小组同学模拟风力发电搭建的电路图,将扇叶固定在矩形线圈abcd上,线圈处于垂直电机轴线OO′方向的匀强磁场中,在p、q间接入定值电阻R,使扇叶在外力作用下匀速转动,电阻R上即可获得持续电热,已知abcd的匝数为100匝、面积S=20cm2、总阻值r=30Ω,磁感应测度B=0.5T,R=50Ω。
①(作图)将电压传感器并联在R两端,当扇叶转速为50转/秒时,传感器示数U随时间t变化如图乙所示,请在图乙中画出扇叶转速为25转/秒时的U﹣t图像。
②(计算)当扇叶转速恒定为50转/秒,求:
a.流过电阻R的电流的最大值Imax;
b.电阻R两端电压U随时间t变化的方程;
c.电阻R在1s时间内的平均发热功率PQ。
20.(2025春 虹口区校级期末)智能手机已经成为当代人们生活中最重要的一件科技产品,无论是微信、支付宝还是其他软件平台等等,智能手机都成为人类社会中不可缺少的一环。
(1)很多智能手机配备了智能皮套,如图甲所示,当智能皮套的磁体靠近霍尔元件时,霍尔传感器会检测到磁场的变化,从而使屏幕自动进入休眠状态;当用户打开皮套时,屏幕则会自动点亮。
图乙为一块长、宽、高分别为a、b、c的N型半导体(载流子为自由电子)霍尔元件,通以方向向右的电流,电子的定向移动速度为v。当合上皮套时,水平放置的元件处于竖直向下的匀强磁场中,元件前、后表面间产生电压,当电压达到某一临界值时,屏幕自动熄灭。
①霍尔元件的前、后两表面, (选填“前”或“后”)表面电势高;
②若屏幕自动熄灭时临界电压为U,则此时的磁感应强度B= ;
③(多选)下列说法中正确的有 。
A.合屏过程中,元件前、后表面间的电压变大
B.开屏过程中,元件前、后表面间的电压变大
C.若磁场变强,可能出现闭合屏幕时无法自动熄屏
D.若磁场变弱,可能出现闭合屏幕时无法自动熄屏
(2)科技改变生活,如今手机无线充电已日趋流行。图甲是手机无线充电器的示意图,其工作原理如图乙所示,当送电线圈接上u1=220sin100πt(V)的正弦交流电后,会产生一个变化的磁场从而使手机中的受电线圈中产生变化的电流,该电流经过整流装置转化为直流电给手机充电。送电线圈和受电线圈可看作理想变压器,整流装置和手机电池等效为一只二极管和一个电阻R。二极管正向导通时,阻值为零,负向截止时,阻值为无穷大。已知R=5Ω,其充电的功率P=10W。
①该正弦交流电的周期为T= s;
②电阻R两端电压的有效值为 V;
③在图丙中定性画出0~T时间内流经R的电流i随时间t变化的图像;(以流经R向下的电流为正)
④(计算题)送电线圈和受电线圈的匝数比n1:n2为多少?(视为理想变压器)
高考物理一轮复习 交变电流
参考答案与试题解析
一.选择题(共8小题)
1.(2025 沙坪坝区校级模拟)如图是降压器简化电路图,由原、副线圈匝数之比为k的理想变压器,定值电阻R1,电阻箱R2组成,a、b间接有效值恒定的交变电源。则当电阻箱消耗的电功率最大时,以下关系正确的是( )
A. B. C. D.
【考点】理想变压器两端的电压、电流与匝数的关系;电功和电功率的计算.
【专题】定量思想;模型法;分析综合能力.
【答案】B
【分析】根据理想变压器原、副线圈两端的电压与匝数成正比,电流与匝数成反比分别列式,结合功率公式得到电阻箱消耗的电功率表达式,再根据数学知识分析解答。
【解答】解:设原、副线圈两端的电压分别为U1,U2,电源的输入电压为U,原、副线圈中的电流分别为I1,I2。
在原线圈回路中有U=U1+I1R1
变压器原、副线圈两端的电压之比为
变压器原、副线圈电流之比为
在副线圈回路中,有U2=I2R2
联立可得
则电阻箱R2消耗的电功率P
整理可得
根据数学知识可知,当时,P达到最大值,则得,故ACD错误,B正确。
故选:B。
【点评】解答本题时要掌握理想变压器的规律,结合功率公式进行分析,要有熟练运用数学知识解决物理问题的能力。
2.(2025 潍坊三模)如图所示,匝数为50匝的矩形线圈置于磁感应强度大小为0.5T、方向水平向右的匀强磁场中,线圈的面积为0.1m2、电阻为1Ω,与两金属圆环相连的电路中有一理想变压器,其原副线圈的匝数比n1:n2=1:2,两定值电阻的阻值分别为R1=3Ω、R2=4Ω。现使线圈以120r/min的转速沿逆时针方向(从上向下看)绕竖直轴OO′匀速转动,则定值电阻R2消耗的电功率和图示时刻R1中的电流方向分别为( )
A.2π2(W),向右 B.2π2(W),向左
C.4π2(W),向右 D.4π2(W),向左
【考点】变压器的构造与原理;交变电流的u﹣t图像和i﹣t图像.
【专题】定量思想;方程法;交流电专题;理解能力.
【答案】A
【分析】根据给定的线圈参数和转速计算线圈产生的感应电动势的有效值。
利用变压器的变压比计算副线圈的电压,进而计算定值电阻R2消耗的电功率。
根据线圈转动的方向判断R1中的电流方向。
【解答】解:根据题意可知,矩形线圈匀速转动产生的感应电动势的峰值为
有效值为E有效
代入数据解得E有效=5
根据理想变压器的输入功率等于输出功率有
又
联立解得,
定值电阻R2消耗的电功率为
根据右手定则可知,图示时刻矩形线圈内的电流方向为顺时针(从前往后看),故R1中的电流方向向右,故A正确,BCD错误;
故选:A。
【点评】本题的关键在于理解交流电的产生原理、变压器的工作机制以及电功率的计算方法。通过计算线圈产生的感应电动势的有效值,利用变压器的变压比计算副线圈的电压,进而计算定值电阻消耗的电功率。同时,根据线圈转动的方向判断电流的方向。需要注意的是,在计算电功率时,确保使用正确的电压值和电阻值。通过本题的解答,可以加深对交流电和变压器相关知识的理解和应用。
3.(2025 河北模拟)下列说法正确的是( )
A.一电器设备标有“220V 1000W”,则此电器内电阻值一定为48.4Ω
B.用交流电流表和电压表测得的数值是平均值
C.发电厂采用高压送电可减少输电过程的电能损耗
D.所有交变电流的最大值均是有效值的倍
【考点】高压输电的原理和优点;正弦式交变电流的有效值;交流电表的读数.
【专题】定量思想;推理法;交流电专题;推理论证能力.
【答案】C
【分析】要考虑用电器是纯电阻还是非纯电阻;交流电流表和电压表测得的数值是有效值;根据P=UI和P损=I2r分析;只有正弦交流电的最大值和有效值才满足倍的关系。
【解答】解:A、若电器是纯电阻,则阻值为,若用电器是非纯电阻则不为48.4Ω,故A错误;
B、用交流电流表和电压表测得的数值是有效值,故B错误;
C、根据P=UI可知高压送电可减少输电线路中的电流,根据P损=I2r可知可以减小输电过程中电能的损耗,故C正确;
D、只有正弦式交变电流的有效值和最大值之间存在和的关系,其他交流电不满足此关系,故D错误。
故选:C。
【点评】本题考查了对交流电的认识和纯电阻和非纯电阻用电器电阻的计算。
4.(2025 四模拟)某小型交流发电机产生的交流电压u随时间t变化的图像如图所示,关于该交流电,下列说法正确的是( )
A.周期为0.01s
B.频率为50Hz
C.有效值为20V
D.1s内电流方向改变50次
【考点】交变电流的u﹣t图像和i﹣t图像.
【专题】定量思想;推理法;交流电专题;推理论证能力.
【答案】B
【分析】根据正弦交流电有效值和最大值的关系式、图像信息进行分析解答。
【解答】解:AB.由u﹣t图像可知,周期为T=0.02s,频率为fHz=50Hz,故A错误,B正确;
C.最大值Um=20,根据正弦式交流电有效值和最大值关系,则有效值为U=20V,故C错误;
D.1s内电流方向改变100次,故D错误。
故选:B。
【点评】考查正弦交流电有效值和最大值的关系式、图像信息的应用,会根据题意进行准确分析解答。
5.(2025 湖北模拟)如图所示为一远距离输电示意图,图中①、②分别为理想升压、降压变压器,理想交流电流表A1、A2的示数分别为I1、I2,理想交流电压表V1、V2的示数分别为U1、U2,交流发电机的内阻为r,输电导线的总电阻为R。当并入电路的用户数量增多时,下列说法正确的是( )
A.变压器①原线圈中的电流小于I1
B.输电导线上电阻R损耗的功率变小
C.电压表V2的示数增大
D.的值减小
【考点】远距离输电的相关计算.
【专题】定量思想;推理法;交流电专题;实验探究能力.
【答案】D
【分析】电源的输出功率等于电源的总功率与内电路发热功率之差;电源的输出功率即为理想升压变压器T1的输入功率,输电线损失的电功率P损=I2U损;
输电线路的输电效率等于降压变压器T2的输入功率与升压变压器T1的输出功率之百分比;
当用户端消耗的电功率增大时,根据理想变压器的电流关系、电压关系以及欧姆定律来分析两电表示数的变化情况。
【解答】解:A、变压器①为升压变压器(n1<n2),根据可知,变压器①原线圈中的电流I0大于副线圈电流I1,故A错误;
D、根据等效电阻原理可知:,其值减小,故D正确;
BC、当并入电路的用户增多时,用电器消耗功率增大,根据:、
可知,电流I1、I2均增大,输电线R损耗功率变大,发电机的电流也增大,变压器①原线圈两端电压降低,由变压规律可知,副线圈电压U1减小,输电线上的电压ΔU=I2R增大,变压器②原线圈两端电压降低,V2的示数U2减小,故BC错误。
故选:D。
【点评】本题考查远距离输电。要知道理想变压器的输入功率等于输出功率,要搞清功率的分配规律,掌握理想变压器的电流关系、电压关系。
6.(2025春 温州期末)如图为一种自耦调压器的结构示意图,线圈均匀绕在铁芯上,通过滑片P可调节副线圈匝数。A、B间输入电压为,副线圈上接有1个电动机M,E为线圈C、D的中点。电动机M的内阻r=10Ω,额定电压U=220V,额定功率P=110W。则( )
A.当滑片P向上移动时,原线圈的电流将变小
B.当滑片P向上移动时,电动机的损耗功率将减小
C.当滑片P置于E处时,电动机两端的电压为220V
D.当滑片P置于C处时,电动机的输出功率为107.5W
【考点】自耦变压器;闭合电路欧姆定律的内容和表达式;理想变压器两端的电压、电流与匝数的关系.
【专题】定量思想;推理法;交流电专题;推理论证能力.
【答案】D
【分析】当滑片P向上移动时,副线圈匝数增加,根据变压比分析副线圈的输出电压,进而分析电动机的功率,根据输入功率和输出功率相等分析;根据匝数比计算;根据电动机的电功率、发热功率和输出功率的关系计算。
【解答】解:AB、当滑片P向上移动时,副线圈匝数增加,根据变压比可知副线圈的输出电压增大,即电动机两端电压增大,则电动机消耗的功率增大,变压器的输入功率增大,根据P=UI可知,原线圈的输入电流增大,故AB错误;
C、当滑片P置于E处时,原副线圈的匝数比为2:1,输入电压的有效值,根据变压比可得电动机两端的电压为110V,故C错误;
D、当滑片P置于C处时,原副线圈的匝数比为1:1,所以副线圈的输出电压等于输入电压,即电动机两端的电压为220V,电动机恰好正常工作,所以电动机的输出功率为P出=P110W107.5W,故D正确。
故选:D。
【点评】掌握变压器的变压比以及电动机的电功率、发热功率和输出功率的关系是解题的基础。
7.(2025春 南宁校级期末)如图所示,通过接在家庭电路上的理想降压变压器给小灯泡L供电,如果仅增加原线圈的匝数,其他条件不变,则( )
A.小灯泡变亮
B.小灯泡变暗
C.原、副线圈两端电压的比值不变
D.通过原、副线圈电流的比值变大
【考点】变压器的动态分析——原线圈无负载.
【专题】定量思想;推理法;交流电专题;实验探究能力.
【答案】B
【分析】因变压器为降压变压器,原线圈匝数大于副线圈匝数;而当同时减小相同匝数时,匝数之比一定变大;再根据变压器原理进行分析即可。
【解答】解:AB、因是降压变压器,则n1>n2,对理想变压器有,当增加原线圈的匝数n1时,U1不变,U2减小,小灯泡变暗,A错误,B正确;
D、对理想变压器的变流规律:,所以原、副线圈电流的比值变小,D错误;
C、对于理想变压器的变压规律:,所以原、副线圈两端电压的比值变大,C错误。
故选:B。
【点评】本题考查理想变压器的基本原理,要注意明确电压之比等于匝数之比;而电流之比等于匝数的反比;同时还要注意数学知识的正确应用。
8.(2025 山东)如图为一种交流发电装置的示意图,长度为2L、间距为L的两平行金属电极固定在同一水平面内,两电极之间的区域Ⅰ和区域Ⅱ有竖直方向的磁场,磁感应强度大小均为B、方向相反,区域Ⅰ边界是边长为L的正方形,区域Ⅱ边界是长为L、宽为0.5L的矩形。传送带从两电极之间以速度v匀速通过,传送带上每隔2L固定一根垂直运动方向、长度为L的导体棒,导体棒通过磁场区域过程中与电极接触良好。该装置产生电动势的有效值为( )
A.BLv B. C. D.
【考点】有效值的定义和一般交变电流的有效值;法拉第电磁感应定律的基本计算.
【专题】定量思想;推理法;交流电专题;推理论证能力.
【答案】D
【分析】根据题意分段计算感应电动势,再结合电动势有效值的定义列式求解。
【解答】解:由题意可知导体棒通过磁场区域过程需要的时间,即周期为,同一个导体棒先通过区域Ⅱ,后通过区域Ⅰ,导体棒通过区域Ⅰ时,根据导体棒切割磁感线产生感应电动势公式,产生的电动势大小为E1=BLv,经过的时间为,同理,导体棒通过区域Ⅱ时,产生的电动势大小为E2=B×0.5Lv,经过的时间为,根据有效值的定义有,代入数据可得,故D正确,ABC错误。
故选:D。
【点评】考查交变电流有效值的运算,会根据题意进行准确的分析解答。
二.多选题(共4小题)
(多选)9.(2025春 温州期末)如图所示,半径为L的金属圆环放置在光滑水平地面上,圆环上固定OA、OB、OC、OD四根长均为L,阻值均为r且夹角互为90°的金属棒,以圆环圆心O为原点建立直角坐标系,在第二象限圆环内部存在方向垂直水平面向下的磁场,沿半径OG各点磁感应强度B=B0sinθ(θ为OG与x轴负方向夹角),圆心O与环面分别通过电刷E、F与阻值为r的电阻R相连,其它电阻均不计。在外力作用下,圆环以角速度ω绕O点沿顺时针方向匀速转动。以OA进入磁场开始计时,则下列说法正确的是( )
A.通过电阻R的电流方向始终为N→M
B.当OA棒转动至θ=45°时,感应电动势
C.圆环转动一周的过程中,感应电动势有效值为
D.圆环转动一周的过程中,外力做的功
【考点】有效值的定义和一般交变电流的有效值;右手定则;导体转动切割磁感线产生的感应电动势;电磁感应过程中的能量类问题.
【专题】定量思想;推理法;交流电专题;推理论证能力.
【答案】AD
【分析】根据右手定则,判断电流方向;
根据转动切割电动势公式,求当OA棒转动至θ=45°时的电动势;
感应电动势有效值等于峰值除以根号二;
根据能量守恒,求外力做功。
【解答】解:A.根据右手定则,通过电阻R的电流方向始终为 N→M,故A正确;
B.根据转动切割电动势公式,导体棒产生的电动势
当OA棒转动至θ=45°时,电动势
故B错误;
C.根据转动切割电动势公式,
圆环转动一周的过程中,感应电动势有效值
故C错误;
D.分析可知,整个电路总电阻为
圆环转动一周的过程中,根据能量守恒可知,外力做的功
解得
故D正确。
故选:AD。
【点评】本题解题关键是掌握右手定则、转动切割电动势,难度中等。
(多选)10.(2025 湖南模拟)街头变压器通过降压给用户供电的示意图如图所示。变压器的输入电压是市区电网的正弦交流电压(有效值不变),通过理想变压器输送给用户,从变压器到用户间的输电线的总电阻为R0,滑动变阻器R代表用户用电器的总电阻,当用电器增加时,相当于滑动变阻器R接入电路的阻值减小。所有电流表和电压表均为理想交流电表。当用户的用电器增加时,下列说法正确的是( )
A.电压表V1的示数减小 B.电压表V2的示数减小
C.电流表A1的示数不变 D.电流表A2的示数增大
【考点】变压器的动态分析——原线圈无负载.
【专题】定性思想;推理法;交流电专题;推理论证能力.
【答案】BD
【分析】根据理想变压器的特点,闭合电路的欧姆定律等知识进行分析解答。
【解答】解:A.变压器的输入电压不变,电压表V1的示数不变,故A错误;
BCD.副线圈两端电压不变,由欧姆定律可知,电阻R的阻值减小,电流表A2的示数增大,电流表A1的示数增大,电阻R0两端的电压增大,电压表V2的示数减小,故C错误,BD正确。
故选:BD。
【点评】考查理想变压器的动态分析问题,会根据题意进行准确分析解答。
(多选)11.(2025 龙岩二模)如图所示的电路中,交流电源的电动势为9V、内阻可忽略不计,定值电阻R1=R2=12Ω,小灯泡L1、L2的规格均为“6V 6W”,理想变压器T1、T2原副线圈的匝数比分别为1:2和2:1。分别接通电路Ⅰ和电路Ⅱ,两电路都稳定工作时,则( )
A.L2比L1更亮 B.L2与L1一样亮
C.R2的电功率比R1的小 D.R2的电功率与R1相等
【考点】远距离输电的相关计算;理想变压器两端的电压、电流与匝数的关系;变压器的动态分析——原线圈有负载.
【专题】比较思想;推理法;交流电专题;推理论证能力.
【答案】AD
【分析】先计算出灯泡的电阻,然后根据欧姆定律计算通过灯泡L1的电流,再根据等效电阻法计算出通过灯泡L2的电流,根据功率公式比较两个灯泡功率的大小,以及比较两个电阻的功率大小。
【解答】解:AB、灯泡的电阻为,通过灯泡L1的电流大小为,灯泡L1的功率为,灯泡L2在变压器T2的原线圈电路中的等效电阻为,根据变压比可得变压器T1的输出电压为U1=2E=2×9V=18V,所以通过R1的电流为,灯泡L2的电功率为P1,故A正确,B错误;
CD、由上面的分析可知,通过R1和R2的电流相等,所以R2的电功率与R1相等,故C错误,D正确。
故选:AD。
【点评】能够计算出灯泡L2在降压变压器的原线圈电路中的等效电阻是解题的关键。
(多选)12.(2025 长沙模拟)如图甲所示,某理想变压器原、副线圈的匝数比为11:3,电流表为理想电表。原线圈所接电源的电压按图乙所示规律变化,副线圈接有一灯泡,此时灯泡消耗的功率为60W。则下列判断正确的是( )
A.副线圈两端输出电压的有效值为60V
B.原线圈中电流表的示数约为1A
C.原线圈两端电压的瞬时值表达式为u=220sin50πt(V)
D.变压器的输入功率、输出功率之比为1:1
【考点】变压器的构造与原理;电功和电功率的计算;交变电流的u﹣t图像和i﹣t图像.
【专题】定量思想;方程法;交流电专题;推理论证能力.
【答案】AD
【分析】根据图乙所示图象求出原线圈电压的有效值,根据变压器的变压比求出副线圈两端电压;理想变压器输入功率等于输出功率,已知副线圈输出功率,应用电功率公式可以求出原线圈电流,求出电流表示数;根据图乙求解交流电的角速度,再根据一般表达式进行解答。
【解答】解:A、由图乙所示图象可知,原线圈电压有效值:U1V=220V,
由理想变压器的变压比得:,
代入数据解得,副线圈两端电压的有效值U2=60V,故A正确;
BD、理想变压器的输入功率等于输出功率,变压器的输入功率、输出功率之比为1:1;
输入功率:I1U1=P2,
代入数据解得,原线圈中电流表的示数:I1A≈0.273A,故B错误、D正确;
C、根据图乙可知交流电的周期为T=0.02s,原线圈两端电压的瞬时值表达式为u=Umsin220sin100πt(V),故C错误。
故选:AD。
【点评】本题考查了变压比问题,分析清楚图乙所示图象是解题的前提,根据图象求出原线圈的输入电压,应用变压比的变压比与电功率公式即可解题。
三.填空题(共4小题)
13.(2025 福建模拟)如图,矩形线圈在匀强磁场中绕垂直磁场的轴OO’匀速转动,产生的交变电流输入理想变压器的原线圈,副线、理想电流表A与标有“6V3W”字样的小灯泡L串联成闭合回路,灯泡L正常发光。已知变压器原、副线圈匝数比为5:3,矩形线圈的电阻为1.0Ω,则A的示数为 0.5 A,矩形线圈的电动势有效值为 10.3 V
【考点】变压器的构造与原理;交流发电机及其产生交变电流的原理.
【专题】定量思想;推理法;交流电专题;推理论证能力.
【答案】0.5,10.3。
【分析】灯泡正常发光,根据电功率公式求解电流表的示数;变压器原副线圈电压比等于匝数比,据此求解原线圈的电压,电流比等于匝数的反比,根据欧姆定律求解线圈电阻分担的电压,进而求解电源电动势。
【解答】解:灯泡正常发光,则副线圈回路中电流I2A=0.5A
则电流表的示数为0.5A,变压器原副线圈电压比等于匝数比,则
代入数据解得,原线圈电压为U1=10V
变压器原副线圈电流比等于匝数的反比,则
代入数据解得,原线圈电流为I1=0.3A
线圈电阻分担的电压U=I1r=0.3×1.0V=0.3V
矩形线圈的电动势有效值为E=U+U1=0.3V+10V=10.3V
故答案为:0.5,10.3。
【点评】本题考查变压器的工作原理,解题关键是知道变压器原副线圈电压比等于匝数比,电流比等于匝数的反比,结合欧姆定律求解即可。
14.(2024春 仙游县校级期末)当用万用表测量家庭电路的电压时,通常测的是家庭电压的 有效值 (填“有效值”或“最大值”),如图所示,该交变电流的有效值为 该交变电流的周期为 。
【考点】用有效值计算交流电路的电功、电功率和焦耳热;交变电流的周期、频率、相位.
【专题】定量思想;推理法;交流电专题;推理论证能力.
【答案】有效值; ; 。
【分析】家庭电路中,用万用表测量电压,其测量值是能等效直流电做功效果的数值,对应交变电流的有效值;根据有效值定义,利用焦耳定律,让交变电流和恒定电流通过相同电阻,在一个周期T内产生热量相等,从而算出有效值;从图像横坐标可直接读取周期,图像完成一次完整变化对应的时间就是周期T。
【解答】解:当用万用表测量家庭电路的电压时,通常测的是家庭电压的有效值;
设图中交变电流的有效值为I,根据有效值定义可得
解得
由图可知该交变电流的周期为。
故答案为:有效值; ; 。
【点评】本题考查了交变电流的有效值、交变电流的周期,关键要掌握有效值计算方法。
15.(2024春 虹口区校级期中)100匝矩形线圈在匀强磁场中绕其垂直于磁场的一边匀速转动,产生如图所示的电动势.可知线圈转动的角速度ω= 100π rad/s.穿过线圈的磁通量最大值φmax= Wb Wb,此时的电动势值e= 0 V.
【考点】交流发电机及其产生交变电流的原理.
【专题】交流电专题.
【答案】见试题解答内容
【分析】由图像知交流电的周期可以求角速度ω,由电动势最大值可以求有效值,电动势最大时,磁通量最小.
【解答】解:由图像知交流电的周期为0.02s,所以角速度ω100πrad/s,电动势最大值Em=NBSω,所以φmax=BSWb,磁通量最大时电动势为0
故答案为:100π,,0
【点评】本题考查了正弦交流电的原理,要会从图像中获取有用的物理信息;明确周期和角速度之间的关系.
16.(2024春 仓山区校级期中)某交变电流的瞬时值表达式为u=U1sinωt+U2cosωt,则该电压的有效值 ;氖灯接入频率f=50Hz、电压为120V的交流电路中共10min,若氖灯点燃和熄灭电压u0=120V,试求氖灯的发光时间。
【考点】正弦式交变电流的有效值;交变电流的u﹣t图像和i﹣t图像.
【专题】定量思想;推理法;交流电专题;推理论证能力.
【答案】;5min
【分析】将电压的瞬时值表达式整理化简成正弦函数式,再由有效值与最大值的关系求解,根据电压大于120V时放电管发光,计算出一个周期内的发光次数,可进一步求出1分钟内的发光时间.
【解答】解:根据数学知识可知:u=U1sinωt+U2cosωtsin(ωt+α),式中有 tanα
该交变电压的最大值为 Um
有效值为 U
氖灯发光时电压应为瞬时值,而接入交流电电压120V为有效值。所以要使氖灯发光,需使交流电电压瞬时值u≥u0。氖灯管两端电压瞬时值为
其中
如图所示,设在半个周期内氖灯发光时间τ,则有
τ=t2﹣t1
灯点熄和熄灭时刻u=u0=120V,有
即
所以
则在时间内,有
,
所以
由于交流电周期性特点,在一个周期T内,氖灯发光时间
所以在10min时间内,氖灯发光时间应占通电时间的一半为5min。
故答案为:;5min
【点评】本题考查了交流电表达式的灵活应用,写出正弦式交流电的表达式,灵活应用数学知识即可正确解答.
四.解答题(共4小题)
17.(2025春 常州期末)某电源两端能产生按正弦规律变化的电压,用该电源给阻值为20Ω的电阻直接供电,一个周期内电阻产生的热量与1A的恒定电流在相同时间产生热量相同。现用该电源给额定电压是220V的交流用电器供电,为使用电器正常工作,在电源与用电器之间使用了升压变压器。求:
(1)该电源两端电压的有效值;
(2)升压变压器原副线圈的匝数之比。
【考点】理想变压器两端的电压、电流与匝数的关系.
【专题】定量思想;推理法;交流电专题;推理论证能力.
【答案】(1)该电源两端电压的有效值是20V;
(2)升压变压器原副线圈的匝数之比是1:11。
【分析】(1)根据欧姆定律求出电源的有效值。
(2)根据理想变压器的变压比求解。
【解答】解:(1)电流的有效值为I=1A
由欧姆定律得U1=IR=1×20V=20V
(2)由理想变压器的变压比得
代入数据解得
答:(1)该电源两端电压的有效值是20V;
(2)升压变压器原副线圈的匝数之比是1:11。
【点评】掌握基础知识是解题的前提,应用欧姆定律与理想变压器的变压比即可解题。
18.(2025 海淀区校级三模)许多相似情境常常可以类比,这是研究问题的常用方法。
情境1:跳水运动员从高台跳下,入水后其受力情况可做如下简化:水对他的作用除了包括有与其自身重力相等的浮力外,还受到一个与运动方向相反、大小与速度成正比的水的阻力f=kv(k为已知常量)的作用。运动员在水中向下运动的速率v随时间t的变化规律可用方程﹣kv=m( (1)式)描述,其中m为运动员的质量。
情境2:如图甲所示,电源电动势为 E、内阻为r,线圈自感系数为L、电阻可忽略,与电感线圈并联的电阻的阻值为R,其余部分的电阻均可忽略。闭合开关S,电流达到稳定后再把开关断开,发现流过电阻的电流I随时间t的变化规律与情境1中运动员的速率v随时间t的变化规律类似。
(1)类比①式,
a.写出电流I随时间t变化的方程(②式);
b.在图乙中定性画出I﹣t图线。
(2)若入水时运动员的速度大小为v0,则运动员的动能可表示为Ek
a.写出刚把开关断开时线圈中的电流的表达式I0;
b.仿照动能的表达式,写出刚把开关断开时线圈中的磁场能的表达式EL。
(3)求解情境1中运动员入水后运动的距离x可按如下步骤进行:
将①式两边同乘以Δt可得﹣kvΔt=mΔv注意到vΔt表示一小段时间内运动员的位移Δx,所以上式可表示为﹣kΔx=mΔv将上式两边求和,并注意到运动员的初速度为v0,末速度为0,可得﹣kx=﹣mv0由此可求出运动员入水后运动的距离x仿照上面的过程,从②式出发,求出情境2中把开关断开后流过电阻R的电量Q。
【考点】电容器或电感器及其对交变电流的作用;理想化模型法.
【专题】定性思想;推理法;电容器专题;推理论证能力.
【答案】(1)a、(②式);
b、I﹣t图线如上图所示;
(2)a.刚把开关断开时线圈中的电流的表达式为;
b.刚把开关断开时线圈中的磁场能的表达式为。
(3)情境2中把开关断开后流过电阻R的电量为。
【分析】(1)a、根据类比的方法得出对应的方程;
b、根据电流的变化特点得出对应的I﹣t图像;
(2)a、根据上述的分析得出电流的表达式;
b、根据动能的表达式得出磁场能的表达式;
(3)根据欧姆定律和电流的定义式得出电荷量的表达式。
【解答】解:(1)a、类比①式,电流I随时间t变化的方程为
(②式)
b、I﹣t图像大致如下图所受:
(2)a、刚把开关断开时线圈中电流的表达式为
b、仿照动能的表达式,刚把开关断开时线圈中的磁场能的表达式为
(3)将②式两边同时乘以Δt可得:
﹣RIΔt=LΔI
注意到IΔt表示一端时间内流过电阻的电量ΔQ,所以上式可表示为
﹣RΔQ=LΔI
将上式两边求和,并注意到初始电流为I0,可得
由此可求出情景2中把开关断开后流过电阻R的电量为
Q
故答案:(1)a、(②式);
b、I﹣t图线如上图所示;
(2)a.刚把开关断开时线圈中的电流的表达式为;
b.刚把开关断开时线圈中的磁场能的表达式为。
(3)情境2中把开关断开后流过电阻R的电量为。
【点评】本题主要考查了物理学方法的相关应用,理解类比法的应用,找出不同的物理学知识的共同点,对学生的理解能力有一定要求。
19.(2025春 徐汇区校级期末)事物往往具有两面性,人们利用电流的热效应获得内能,但在某些用电器中,电热却是一钟不需要的能量损耗。
(1)将一线圈内阻约为10Ω的小风扇与直流电源相连,改变电源电压的同时测量并记录风扇两端的电压U与流过风扇的电流I,所得数据记录如下:
工作状态 ① ②
U/V 0.3 0.9
I/A 0.03 0.04
Ⅰ.根据第①数据,可判断小风扇的状态为 不运转 (选填“不运转”或“正常运转”)。
Ⅱ.(论证)对上述Ⅰ中选择做出解释。
Ⅲ.根据第②组数据,可判断经过20s,小风扇获得的机械能为 0.40 J。
(2)如图甲为某小组同学模拟风力发电搭建的电路图,将扇叶固定在矩形线圈abcd上,线圈处于垂直电机轴线OO′方向的匀强磁场中,在p、q间接入定值电阻R,使扇叶在外力作用下匀速转动,电阻R上即可获得持续电热,已知abcd的匝数为100匝、面积S=20cm2、总阻值r=30Ω,磁感应测度B=0.5T,R=50Ω。
①(作图)将电压传感器并联在R两端,当扇叶转速为50转/秒时,传感器示数U随时间t变化如图乙所示,请在图乙中画出扇叶转速为25转/秒时的U﹣t图像。
②(计算)当扇叶转速恒定为50转/秒,求:
a.流过电阻R的电流的最大值Imax;
b.电阻R两端电压U随时间t变化的方程;
c.电阻R在1s时间内的平均发热功率PQ。
【考点】用有效值计算交流电路的电功、电功率和焦耳热;电动机中的能量转化与计算;交变电流的u﹣t图像和i﹣t图像;有效值的定义和一般交变电流的有效值.
【专题】定量思想;推理法;恒定电流专题;交流电专题;推理论证能力.
【答案】(1)Ⅰ不运转;Ⅱ见解析;Ⅲ0.40;(2)①见解析;②a.流过电阻R的电流的最大值Imax为A;b.电阻R两端电压U随时间t变化的方程为e;c.电阻R在1s时间内的平均发热功率PQ为W。
【分析】(1)Ⅰ、Ⅱ、根据欧姆定律分析;
Ⅲ、根据焦耳定律计算;
(2)①根据感应电动势最大值的变化和周期的变化分析;
②a.先计算出最大感应电动势,然后根据闭合电路的欧姆定律计算;
b.根据欧姆定律和电压随时间的变化规律分析;
c.根据功率公式计算。
【解答】解:(1)Ⅰ、根据第①数据,可判断小风扇的状态为不运转。
Ⅱ、小风扇运转的时候,有机械能输出,消耗的电能大于产生的热能,电功率大于热功率,即UI>I2r,即I,当不运转时,没有机械能输出,消耗的电能全部转化为内能,即电功率等于热功率,即I,第①数据中电流等于电压和线圈电阻的比值,所以小风扇不运转。
Ⅲ、根据第②数据,经过20s,小风扇获得的机械能为W机=U2I2t﹣I2rt=0.9×0.04×20J﹣0.042×10×20J=0.40J
(2)①扇叶转速为25转/秒时线圈产生的感应电动势大小为原来的一半,且周期为原来的,则对应的电阻两端的电压为原来的,对应的图线如下图虚线所示
②线圈转动的角速度大小为ω=2π 50rad/s=100πrad/s,线圈转动产生的感应电动势的最大值为Em=NBSω=100×0.5×20×10﹣4×100πV=10πV
a.流过电阻R的电流的最大值Imax
b.电阻R两端电压U随时间t变化的方程为U=ImaxRsinωt
c.电阻R在1s时间内的平均发热功率PQ
故答案为:(1)Ⅰ不运转;Ⅱ见解析;Ⅲ0.40;(2)①见解析;②a.流过电阻R的电流的最大值Imax为A;b.电阻R两端电压U随时间t变化的方程为e;c.电阻R在1s时间内的平均发热功率PQ为W。
【点评】本题考查了含义电动机电路中电压和电流的关系,以及电动机的输出功率和电功率、发热功率之间的关系;掌握线圈在磁场中转动产生感应电动势最大值的计算功率,以及欧姆定律在交变电流中的应用。
20.(2025春 虹口区校级期末)智能手机已经成为当代人们生活中最重要的一件科技产品,无论是微信、支付宝还是其他软件平台等等,智能手机都成为人类社会中不可缺少的一环。
(1)很多智能手机配备了智能皮套,如图甲所示,当智能皮套的磁体靠近霍尔元件时,霍尔传感器会检测到磁场的变化,从而使屏幕自动进入休眠状态;当用户打开皮套时,屏幕则会自动点亮。
图乙为一块长、宽、高分别为a、b、c的N型半导体(载流子为自由电子)霍尔元件,通以方向向右的电流,电子的定向移动速度为v。当合上皮套时,水平放置的元件处于竖直向下的匀强磁场中,元件前、后表面间产生电压,当电压达到某一临界值时,屏幕自动熄灭。
①霍尔元件的前、后两表面, 前 (选填“前”或“后”)表面电势高;
②若屏幕自动熄灭时临界电压为U,则此时的磁感应强度B= ;
③(多选)下列说法中正确的有 AD 。
A.合屏过程中,元件前、后表面间的电压变大
B.开屏过程中,元件前、后表面间的电压变大
C.若磁场变强,可能出现闭合屏幕时无法自动熄屏
D.若磁场变弱,可能出现闭合屏幕时无法自动熄屏
(2)科技改变生活,如今手机无线充电已日趋流行。图甲是手机无线充电器的示意图,其工作原理如图乙所示,当送电线圈接上u1=220sin100πt(V)的正弦交流电后,会产生一个变化的磁场从而使手机中的受电线圈中产生变化的电流,该电流经过整流装置转化为直流电给手机充电。送电线圈和受电线圈可看作理想变压器,整流装置和手机电池等效为一只二极管和一个电阻R。二极管正向导通时,阻值为零,负向截止时,阻值为无穷大。已知R=5Ω,其充电的功率P=10W。
①该正弦交流电的周期为T= 0.02 s;
②电阻R两端电压的有效值为 5 V;
③在图丙中定性画出0~T时间内流经R的电流i随时间t变化的图像;(以流经R向下的电流为正)
④(计算题)送电线圈和受电线圈的匝数比n1:n2为多少?(视为理想变压器)
【考点】用有效值计算交流电路的电功、电功率和焦耳热;洛伦兹力与安培力的关系;霍尔效应与霍尔元件;交变电流的u﹣t图像和i﹣t图像.
【专题】定量思想;推理法;带电粒子在复合场中的运动专题;交流电专题;推理论证能力.
【答案】(1)①前;②;③AD;(2)①0.02;②;③见解析;④送电线圈和受电线圈的匝数比n1:n2为22:1。
【分析】(1)①根据左手定则判断;
②根据电子受洛伦兹力和电场力平衡计算;
③根据霍尔电压的表达式分析;
(2)①根据周期和角速度的关系计算;
②根据功率公式计算;
③先计算出电流的有效值,然后根据电流的热效应计算出最大电流,然后作图即可;
④根据变压器的变压比计算。
【解答】解:(1)①根据左手定则可知电子受洛伦兹力的方向向后,所以后表面聚集电子,则前表面的电势高于后表面;
②当霍尔电压为U时,对自由电子来说,根据平衡条件有evB=e,解得B
③AB、由上面的分析可得霍尔电压为U=Bvb,在合屏过程中,元件所在位置的磁感应强度变大,则元件前、后表面的电压变大,同理可知在开屏过程过程中,元件前、后表面的电压变小,故A正确,B错误;
CD、由上面的分析可知,元件前、后表面的电压达到一定值才会自动熄屏,所以磁场变弱,则霍尔电压可能达不到临界电压,可能会出现闭合屏幕时无法自动熄屏,故C错误,D正确。
故选:AD。
(2)①该正弦交流电的周期为T
②设电阻R两端电压的有效值为U,则根据P可得,U
③通过电阻R的电流的有效值为I,设经过R的最大电流为Im,因为二极管的单向导电性,则有,解得,则0~T时间内流经R的电流i随时间t变化的图像如下图所示
④由上面的分析可得受电线圈两端电压的最大值为
根据理想变压器的变压规律可得
故答案为:(1)①前;②;③AD;(2)①0.02;②;③见解析;④送电线圈和受电线圈的匝数比n1:n2为22:1。
【点评】本题考查了对霍尔效应的认识和理解,以及对变压器和二极管的应用,知道二极管具有单向导电性,知道电阻R两端的电压与受电线圈的输出电压的关系是解题的关键。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 (共 2 页)
21世纪教育网(www.21cnjy.com)
