2025年江西省新余市仙女湖区中考物理模拟试卷（含解析）

2025年江西省新余市仙女湖区中考物理模拟试卷
一、单选题：本大题共4小题，共8分。
1.新能源发电是指利用可再生能源进行电力生产的方式。下列能源中属于可再生能源的是（　　）
A. 煤炭 B. 石油 C. 电能 D. 太阳能
2.春晚节目《秧BOT》中16个机器人与舞蹈演员们人机协同共同呈现民间艺术的独特魅力。机器人转手绢时，是利用电动机完成的。下列四幅图中表示电动机的工作原理的是（　　）
A. B.
C. D.
3.中国动漫《哪吒之魔童闹海》创造了中电影史上首部全亚洲票房过百亿的影片，并创造了全球单一电影市场至高票房纪录！如图所示，电影中哪吒与父亲李靖踢毽子时，涉及到的物理知识说法正确的是（　　）
A. 哪吒对毽子的托力与毽子的重力是一对相互作用力
B. 毽子由静止变运动是因为力可以改变物体的形状
C. 飞在空中的毽子受到惯性力的作用
D. 毽子上升的过程中需要克服重力和空气阻力做功
4.在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示位置时，在光屏上出现一个清晰烛焰的像。下列说法正确的是（　　）
A. 此时光屏上呈现倒立、缩小的实像 B. 投影仪应用了此次实验的成像规律
C. 该凸透镜的焦距大于15cm D. 蜡烛燃烧变短所成的像会向下移动
二、多选题：本大题共2小题，共6分。
5.如图甲是物理学习小组设计的二氧化碳浓度监测简化电路。R为气敏电阻，其阻值随二氧化碳浓度变化的关系如图乙所示。下列说法正确的是（　　）
A. 当二氧化碳浓度增大时，气敏电阻的阻值减小
B. 当二氧化碳浓度增大时，电流表示数减小
C. 当二氧化碳浓度增大时，电压表示数增大
D. 当二氧化碳浓度增大时，电路的总功率增大
6.浮沉条件在日常生活中有广泛的应用，从简单的物体漂浮到复杂的建筑结构设计，都有其独特的用途。下列四幅图中关于浮沉条件的应用说法正确的是（　　）
A. 图甲中密度计测量的液体密度越大，密度计受到的浮力越大
B. 图乙中盐水选种时，下沉的种子密度比盐水的密度大
C. 图丙中热气球是通过自带的加热器调节气囊中气体的温度来控制升降
D. 图丁中古人打捞铁牛时，浮船受到的浮力等于铁牛的重力
三、填空题：本大题共8小题，共16分。
7.为纪念春节申遗成功，景德镇创作陶瓷艺术作品“春碗”，如图所示，其直径约为1 ______，代表春节申遗元年；重量约为100 ______（均填写物理量合适的单位）。
8.云锣出现于唐代，是中国传统的敲击体鸣乐器。如图所示，演奏时用小槌击奏，云锣发出的声音是由______（选填“云锣”或“空气”）的振动产生的；用相同的力度敲击上面的小锣和下面的大锣，发出声音的______不同。
9.不要在一个电源插座上安插过量的插头，大功率用电器最好单独“专插专用”，以避免插座______（选填“短路”或“过载”），导致线路中电流过大，由______定律可知，导线产生过多的热量，可能引发火灾。
10.如图所示，庐山石鸡是庐山著名的特产“三石”之一，清蒸时厨房里香气四溢，说明分子在不停地做______的运动；蒸煮时，先大火烧开，后转为小火慢炖，主要是因为水沸腾时持续吸热，但是温度______。
11.光纤制导导弹是通过光纤利用______（选填“光的反射”或“光的折射”）传输制导信息，主要用于打击坦克和低空飞行的直升机；从地面发射升空时，导弹的重力势能______（选填“减小”“不变”或“增大”）。
12.某通电螺线管的磁感线方向，如图所示，则图中螺线管的左端为______极，电源右端为______极。

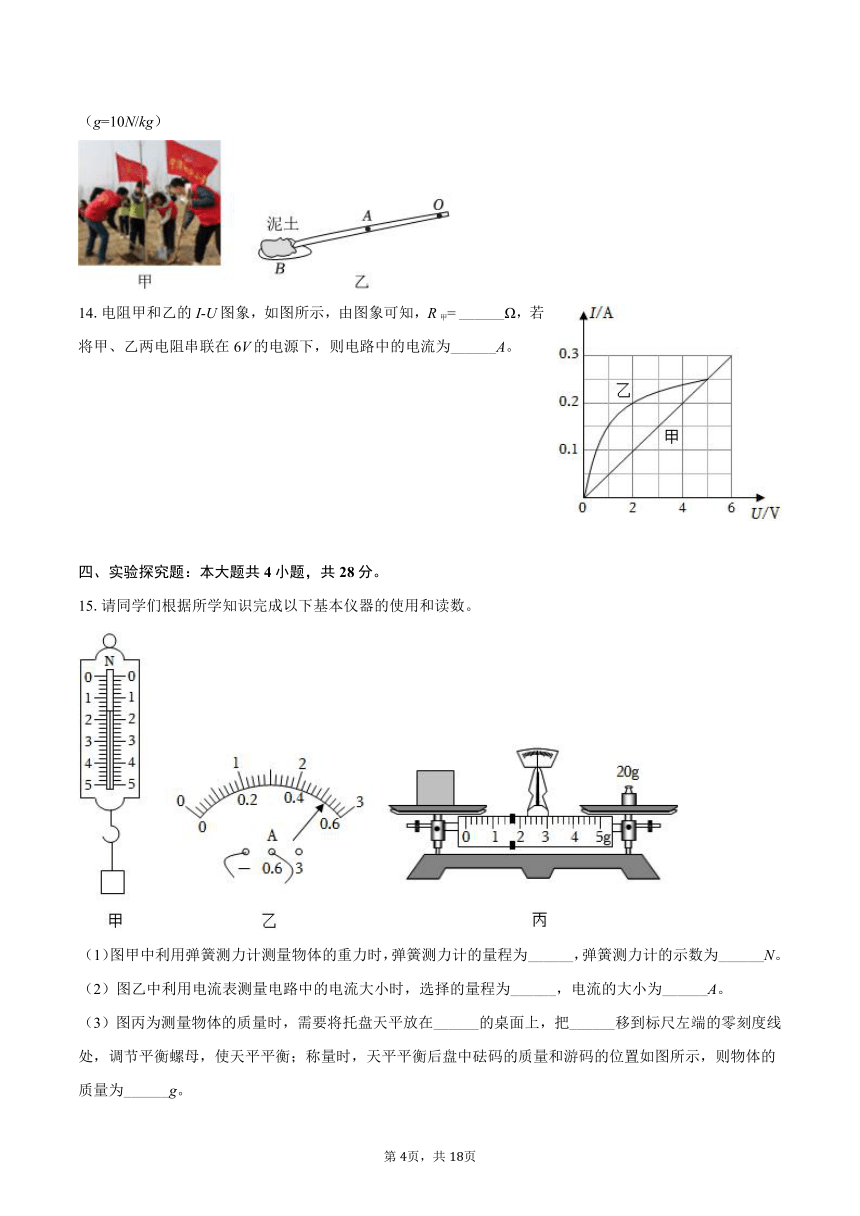

13.植树节当天，如图甲所示，初三学生小南正在用铁锹铲土，将铁锹视为杠杆，图乙是其简化图，O为支点，手在A处施加竖直向上的动力F=20N，则铁锹相当于______杠杆，若OB=2OA，则泥土的质量为______kg。（g=10N/kg）
14.电阻甲和乙的I-U图象，如图所示，由图象可知，R甲= ______Ω，若将甲、乙两电阻串联在6V的电源下，则电路中的电流为______A。
四、实验探究题：本大题共4小题，共28分。
15.请同学们根据所学知识完成以下基本仪器的使用和读数。
（1）图甲中利用弹簧测力计测量物体的重力时，弹簧测力计的量程为______，弹簧测力计的示数为______N。
（2）图乙中利用电流表测量电路中的电流大小时，选择的量程为______，电流的大小为______A。
（3）图丙为测量物体的质量时，需要将托盘天平放在______的桌面上，把______移到标尺左端的零刻度线处，调节平衡螺母，使天平平衡；称量时，天平平衡后盘中砝码的质量和游码的位置如图所示，则物体的质量为______g。

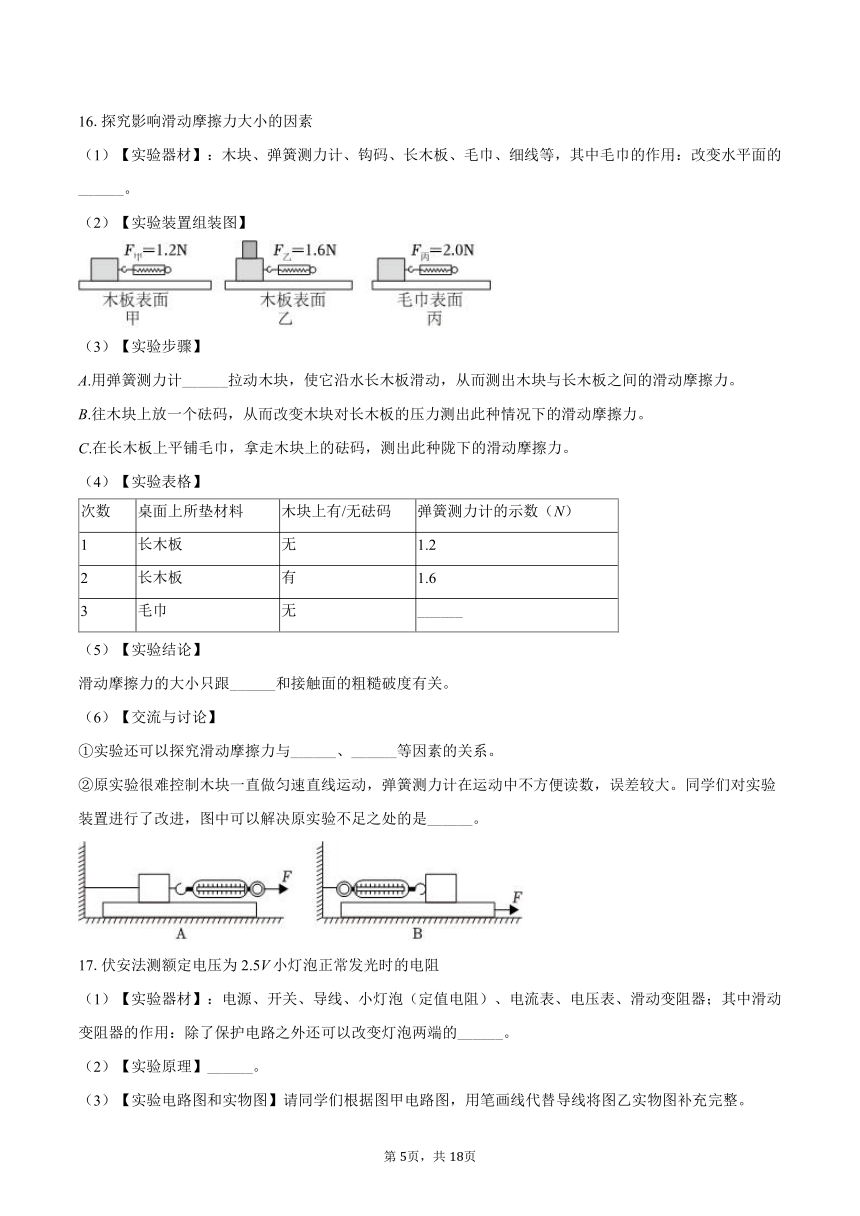

16.探究影响滑动摩擦力大小的因素
（1）【实验器材】：木块、弹簧测力计、钩码、长木板、毛巾、细线等，其中毛巾的作用：改变水平面的______。
（2）【实验装置组装图】
（3）【实验步骤】
A.用弹簧测力计______拉动木块，使它沿水长木板滑动，从而测出木块与长木板之间的滑动摩擦力。
B.往木块上放一个砝码，从而改变木块对长木板的压力测出此种情况下的滑动摩擦力。
C.在长木板上平铺毛巾，拿走木块上的砝码，测出此种陇下的滑动摩擦力。
（4）【实验表格】
次数 桌面上所垫材料 木块上有/无砝码 弹簧测力计的示数（N）
1 长木板 无 1.2
2 长木板 有 1.6
3 毛巾 无 ______
（5）【实验结论】
滑动摩擦力的大小只跟______和接触面的粗糙破度有关。
（6）【交流与讨论】
①实验还可以探究滑动摩擦力与______、______等因素的关系。
②原实验很难控制木块一直做匀速直线运动，弹簧测力计在运动中不方便读数，误差较大。同学们对实验装置进行了改进，图中可以解决原实验不足之处的是______。
17.伏安法测额定电压为2.5V小灯泡正常发光时的电阻
（1）【实验器材】：电源、开关、导线、小灯泡（定值电阻）、电流表、电压表、滑动变阻器；其中滑动变阻器的作用：除了保护电路之外还可以改变灯泡两端的______。
（2）【实验原理】______。
（3）【实验电路图和实物图】请同学们根据图甲电路图，用笔画线代替导线将图乙实物图补充完整。
（4）【实验步骤】
①检查无误后，闭合开关，移动滑动变阻器的滑片，测出多组电流表和电压表示数。
②在移动滑片P的过程中，应该观察______表的示数，使小灯泡正常发光。
③断开开关，算出小灯泡正常发光时的电阻值。
（5）【实验表格】
实验序号 电压表示数 U/V 电流表示数 I/A 小灯泡的电阻 R/Ω
1 2.0 0.44
2 2.5 0.50
3 3.0 0.56
由表中数据，计算可得小灯泡正常发光时的电阻为______Ω。
（6）【实验延伸】
由表中数据，绘制出小灯泡的I-U 图象，如图丙所示，分析图象可知：小灯泡灯丝的电阻随温度的升高而______。
18.如图甲所示，在手上套上保鲜袋，将手伸入水中时，塑料膜从各个方向向手部贴近，随着手进入水中深度的增加，塑料膜与手贴合得越来越紧密。（g取10N/kg）
【提出问题】小丽思考液体的压强与哪些因素有关呢？
【猜想与假设】
A.猜想一：液体的压强可能与液体的密度有关；
B.猜想二：液体的压强可能与液体的深度有关。
【实验器材】保鲜袋、深水槽、电子式压力传感器、水、盐水、酒精、酱油等。
【实验装置组装图】
【实验方法】
（1）图甲实验中通过保鲜袋塑料膜的凹陷程度来反映液体中压强的大小，这种研究物理问题的方法是______。
【实验现象】
（2）实验中将手伸入水中时，塑料膜从各个方向向手部贴近，说明在液体内部，______都有压强。
【实验改进】为了更精确的研究液体压强与影响因素的关系，小丽找来了图乙中的电子式压力传感器，多次实验，测得数据，如表所示：
表1：同一液体（水）中
深度/cm 10 20 30 40 50
压力值/N 1.0 2.0 3.0 4.0 5.0
压强值/Pa 1000 2000 3000 4000 5000
表2：同一深度（50cm）
液体种类 酒精 水 盐水 酱油
压力值/N 4.0 5.0 5.5 6.0
压强值/Pa 4000 5000 5000 6000
【分析与论证】
（3）分析表1中数据可知，在同一液体中，液体的压强随______增加而增大。
（4）分析表2中数据可知，在同一深度时，液体压强还与液体的______有关；已知ρ水=1.0g/cm3，进一步计算可知，酱油的密度为______kg/m3。
【交流与讨论】
（5）根据所学知识计算可知，电子式压力传感器探头的表面积为______cm2。
（6）下潜深度是潜水器的一个重要指标，中国载人潜水器“奋斗者”号下潜深度达10909m,则体积为25m3的“奋斗者”号在10909m深的海底受到的浮力为______N。
五、计算题：本大题共3小题，共22分。
19.如图甲所示电路，电源电压保持不变。闭合开关S，滑动变阻器的滑片P从b端移到a端的过程中，电流表示数I与电压表示数U的关系如图乙所示。求：
（1）电源电压U；
（2）定值电阻R的阻值。
20.如图所示，一列CR450AF动车组车头两翼锐利的棱线仿自中国古代的“箭镞”，投入商业运营后，运营时速将达到400km/h,成为全球跑得最快的高铁列车，牵引功率为11000kW，满载质量为460t,制动距离为6500m,制动时阻力保持不变，若从南昌到北京的高铁全程大约为1600km。求：
（1）CR450AF动车组从南昌到北京需要的时间t；
（2）CR450AF动车组匀速直线运动时受到的阻力f；
（3）CR450AF动车组制动前具有的动能Ek。
21.春天是孵鸡苗的黄金季节。家禽孵化时温度的控制，孵房、孵化室温保持在25℃左右；图甲是某款鸡蛋孵化器，底部装有加热器。通电后，加热器对水加热，水向上方鸡蛋传递热量，提供孵化所需能量。孵化器简化电路如图乙，R1、R2都是发热电阻，孵化器相关参数如下表所示。
额定电压 220V
额定功率 加热挡 80W
保温挡 22W
（1）孵化器在保温挡正常工作，通过R2的电流是多少？
（2）R2的阻值是多少？
（3）孵化器在加热挡正常工作5min消耗的电能是多少？
（4）芳芳同学算出水在这段时间吸收热量2.16×104J，则孵化器对水加热的效率是多少？
1.【答案】
【解析】解：煤炭、石油、天然气、电能属于不可再生能源，太阳能属于可再生能源，故D符合题意，ABC不符合题意。
故选：D。
可再生能源：可以从自然界中源源不断地得到的能源．例：水能、风能、太阳能、生物质能、潮汐能.
不可再生能源：不可能在短期内从自然界得到补充的能源．例：化石能源（煤炭、石油、天然气）、核能。
本题考查可再生能源与不可再生能源，属于基础题。
2.【答案】
【解析】解：电动机的工作原理的是通电线圈在磁场中受到力的作用而转动。而图A是电磁铁磁性的强弱与线圈匝数的关系，图B是电流的磁效应实验，图D是电磁感应现象，故C符合题意，ABD不符合题意。
故选：C。
电动机的工作原理是通电线圈在磁场中受到力的作用而转动。
本题考查电磁学实验装置，学生需要熟记不同实验装置的实验结论。
3.【答案】
【解析】解：A、哪吒对毽子的托力与毽子的重力，作用在同一物体上，不是一对相互作用力，故A错误；
B、毽子由静止变运动是因为力可以改变物体的运动状态，故B错误；
C、毽子被踢出后，由于惯性会继续在空中飞行，惯性不是力，故C错误；
D、毽子上升的过程中受到重力和空气阻力，需要克服重力和空气阻力做功，故D正确。
故选：D。
（1）相互作用力的条件：作用在两个物体上，大小相等，方向相反，作用在同一条直线上；
（2）力可以改变物体的运动状态和形状；
（3）惯性是维持物体运动的原因，而不是惯性力；；
（4）做功的两个必要因素：一是作用在物体上的力，二是物体在力的方向上移动的距离，二者缺一不可。
该题考查了相互作用的力、力的作用效果、惯性和做功的两个必要因素，属于综合题。
4.【答案】
【解析】解：AB、由图可知，此时物距小于像距，根据凸透镜成实像时，物距小于像距，成倒立、放大的实像，应用于投影仪，故A错误，B正确；
C、由图可知，u＜v,且成实像，说明2f＞u=15cm＞f,v=39cm＞2f,即15cm＞f＞7.5cm,故C错误；
D、蜡烛燃烧变短，根据过光心的光线传播方向不变可知，所成的像会向上移动，故D错误。
故选：B。
（1）根据凸透镜成实像时，物距小于像距，成倒立、放大的实像，应用于投影仪；
（2）u＜v,且成实像，说明2f＞u=15cm＞f,v=39cm＞2f,由此可得焦距的范围；
（3）根据过光心的光线传播方向不变分析回答。
此题考查凸透镜成像的规律。掌握凸透镜成像的特点是解题关键。
5.【答案】
【解析】解：由电路图可知，两电阻串联，电压表测气敏电阻两端的电压，电流表测通过电路的电流；
ABC、由图乙可知当二氧化碳的浓度增大时，气敏电阻接入电路的电阻变小，根据串联电路电阻规律可知电路总电阻变小，根据欧姆定律可知电路中的电流变大，根据串联分压原理可知气敏电阻两端的电压变小，即电压表示数变小，故A正确，BC错误；
D、电源电压不变，当二氧化碳浓度增大时，电路中电流变大，根据P=UI可知当二氧化碳浓度增大时，电路的总功率增大，故D正确。
故选：AD。
由电路图可知，两电阻串联，电压表测气敏电阻两端的电压，电流表测通过电路的电流；
（1）当二氧化碳的浓度增大时，由乙图可知气敏电阻的阻值变化，根据串联电路电阻规律分析总电阻的变化，由欧姆定律判断出电路中电流的变化，根据串联分压原理可知电压表示数变化；
（2）根据P=UI可知当二氧化碳浓度增大时，电路的总功率的变化。
本题考查了电阻的串联特点和欧姆定律、电功率公式的灵活运用，会分析气敏电阻的阻值与浓度的变化关系是本题的突破口。
6.【答案】
【解析】解：A、密度计是根据物体的漂浮条件来工作的，图甲中密度计测量的液体密度越大，排开液体的体积越小，故A错误；
B、图乙中盐水选种时，下沉的种子密度比盐水的密度大，故B正确；
C、图丙中热气球是通过自带的加热器调节气囊中气体的温度来控制升降，故C正确；
D、图丁中古人打捞铁牛时，船和铁牛的总重等于船和铁牛受到的浮力，故D错误。
故选：BC。
（1）密度计是利用物体的漂浮条件来工作的；漂浮在液面的物体受到的浮力等于它受到的重力；
（2）盐水选种时，密度较大的种子会沉底；
（3）热气球通过改变空气的温度来实现升降；
（4）根据物体的浮沉条件进行分析。
本题考查的是物体浮沉条件的应用；知道密度计和热气球的基本原理；知道物体的漂浮条件。
7.【答案】
【解析】解：春节申遗成功的“春碗”其直径是1米，重量约为100kg。
故答案为：米；kg。
根据生活常识进行解析即可。
本题考查的是常识题，属于基础题目。
8.【答案】
【解析】解：云锣发出的声音是由云锣的振动产生的；用相同的力度敲击上面的小锣和下面的大锣，它们振动的频率不同，发出声音的音调不同。
故答案为：云锣；音调。
声音是物体的振动产生的。
音调的高低与发声物体的振动频率有关，频率越大，音调就越高。
本题考查了声音的产生，以及音调的特征，属于基础题。
9.【答案】
【解析】解：多个大功率用电器如果插在同一个插座，会造成插座过载，造成家庭电路中总电流如果超过安全值，根据焦耳定律可知，会由于电流的热效应，导致线路温度过高，容易引发火灾。
故答案为：过载；焦耳。
家庭电路中电流过大的原因有两个：短路和电路总功率过大。
本题考查焦耳定律的应用以及总功率过大对家庭电路的影响，属于基础题目。
10.【答案】
【解析】解：清蒸时厨房里香气四溢，说明分子在不停地做无规则的运动；蒸煮时，先大火烧开，后转为小火慢炖，主要是因为水沸腾时持续吸热，但是温度不变。
故答案为：无规则；不变。
一切物质的分子都在不停地做无规则运动。这种无规则运动叫作分子的热运动。
沸腾的特点：①液体沸腾需要吸热，但温度保持不变。
本题考查分子热运动及沸腾的特点，属于基础题。
11.【答案】
【解析】解：光纤制导导弹是通过光纤利用光的反射传输制导信息，主要用于打击坦克和低空飞行的直升机；从地面发射升空时，导弹的高度增大，重力势能增大。
故答案为：光的反射；增大。
利用携带信息的激光从光导纤维的一端射入，经内壁多次反射，从另一端射出．这样就把它携带的信息传递到了远方．这种通信方式叫做光纤通信。
重力势能的大小与物体的质量和高度有关；物体的质量越大，位置越高，它具有的重力势能就越大。
本题考查了光纤通信，重力势能的概念。
12.【答案】
【解析】解：由图可知，在磁体外部，磁感线总是从N极发出，最后回到S极，所以螺线管的左端为N极，右端为S极；
根据安培定则，伸出右手，让右手的大拇指指示螺线管的N极（螺线管的左端），四指弯曲则指示电流的方向，所以电流由螺线管的左端流入，即电源的左端为正极，右端为负极。
故答案为：N；负。
（1）根据磁感线方向判断螺线管的磁极；
（2）知道螺线管的磁极，根据安培定则判断电流的方向，根据电流的方向确定电源的正、负极。
本题考查了安培定则的应用和磁感线的方向，属于基础题。
13.【答案】
【解析】解：铁锹看出杠杆，O为支点，手在A处施加竖直向上的动力F=20N，阻力是泥土的重力，竖直向下，故动力臂小于阻力臂，是费力杠杆；若OB=2OA，力臂都在水平方向，阻力臂是动力臂的2倍，根据杠杆平衡条件知，F×L=mg×2L；
即20N×L=m×10N/kg×2L；
解得m=1kg。
故答案为：费力；1。
根据动力臂与阻力臂大小关系分析；结合杠杆平衡条件计算泥土的质量。
本题考查杠杆的分类与平衡条件的应用，属于中档题。
14.【答案】
【解析】解：根据图象和欧姆定律I=可得，甲的阻值：R甲===20Ω；
甲、乙串联在电路中，当电路电流为0.2A时，由串联电路的电流特点可知通过甲、乙的电流均为0.2A，
则由图象可知，U甲=2V，U乙=4V，
因串联电路中总电压等于各分电压之和，所以，此时电路的总电压：U=U甲+U乙=2V+4V=6V，符合题意。
故答案为：20；0.2。
根据图象和欧姆定律计算甲的电阻值；
把甲、乙两电阻串联在电路中时，根据串联电路的电流特点读出图象中对应的电压，利用串联电路的电压特点求出电路两端总电压。
本题考查了串联电路的电流特点以及欧姆定律公式的灵活运用，关键是根据图象得出相关的信息。
15.【答案】
【解析】（1）图甲中弹簧测力计的量程为0～5N，分度值为0.2N，弹簧测力计的示数为1.6N；
（2）图乙中电流表选择的量程为0～0.6A，分度值为0.02A，电流表的读数为0.52A；
（3）测量物体的质量时，要将托盘天平放在水平的桌面上，把游码移到标尺左端的零刻度线处，调节平衡螺母，使天平平衡；
物体的质量为：m=20g+1.6g=21.6g。
故答案为：（1）0～5N；1.6；（2）0～0.6A；0.52；（3）水平；游码；21.6。
（1）先确定弹簧测力计的量程、分度值，再根据指针位置读数；
（2）先确定电流表选择的量程、对应的分度值，再根据指针位置读数；
（3）使用托盘天平时，先将托盘天平放在水平桌面上，将游码拨零，调节平衡螺母，使天平平衡；称量时，天平平衡后，物体的质量等于托盘中砝码的质量和游码显示的质量之和。
本题考查了弹簧测力计、电流表的读数，以及托盘天平的使用，属于基础题目。
16.【答案】
【解析】解：（1）铺毛巾是改变接触面粗糙程度；
（2）用弹簧测力计水平拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，根据二力平衡的条件，拉力大小才等于摩擦力的大小；
（4）丙组弹簧测力计示数为2.0N；
（5）由表中1、3知：当压力相同时，接触面越粗糙，滑动摩擦力越大；
由表中1、2知：当接触面的粗糙程度相同时，压力越大，滑动摩擦力越大；
综合分析滑动摩擦力大小只与压力大小和接触面的粗糙程度有关；
（6）本实验还可以验证滑动摩擦力与拉力和速度的关系；
由图示实验装置可知，在B方案中：一方面不需要匀速拉动木板，方便实验操作，另一方面，弹簧测力计固定不动，弹簧测力计示数稳定，便于读数，可解决原实验不能匀速直线拉动木块的不足之处。
故答案为：（1）接触面粗糙程度；（3）匀速；（4）2.0；（5）压力；（6）拉力；速度；不能匀速直线拉动木块。
（1）铺毛巾是改变接触面粗糙程度；
（3）（4）根据二力平衡的条件分析和影响摩擦力的因素分析解答；
（5）（6）影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度，研究与其中一个因素的关系时，要控制另外一个因素不变，根据图中现象得出结论。
分析图示实验装置，从方便实验操作等方面分析答题。
本题探究滑动摩擦力的大小与哪些因素有关，考查实验原理及控制变量法的运用，体现了对过程和方法的考查。
17.【答案】
【解析】解：（1）滑动变阻器的作用：除了保护电路之外还可以改变灯泡两端的电压。
（2）【实验原理】R=。
（3）【实验电路图和实物图】滑动变阻器右上接线柱与灯泡的右接线柱相连，用笔画线代替导线将图乙实物图连接如下：
。
（5）由表中数据，小灯泡正常发光时的电阻为R===5Ω。
（6）【实验延伸】
由表中数据，绘制出小灯泡的I-U 图象，如图丙所示，分析图象可知：小灯泡灯丝的电阻随温度的升高而增大。
故答案为：（1）电压；（2）R=；（3）见解析；（5）5；（6）增大。
（1）滑动变阻器的作用：除了保护电路之外还可以改变灯泡两端的电压。
（2）【实验原理】R=。
（3）根据图甲电路图，滑动变阻器右上接线柱与灯泡的右接线柱相连，用笔画线代替导线将图乙实物图连接完整。
（5）R=计算小灯泡正常发光时的电阻。
（6）绘制出小灯泡的I-U 图象，如图丙所示，分析图象可知：小灯泡灯丝的电阻随温度的升高而增大。
本题伏安法测小灯泡电阻实验，考查了电路连接、注意事项、电阻的计算和影响电阻大小因素等知识。
18.【答案】
【解析】解：（1）实验中通过保鲜袋塑料膜的凹陷程度来反映液体中压强的大小；
（2）实验中将手伸入水中时，塑料膜从各个方向向手部贴近，说明在液体内部各个方向都有压强；
（3）分析表1中数据可知，在同一液体中，液体的压强随深度增加而增大；
（4）分析表2中数据可知，在同一深度时，液体压强还与液体的密度有关；
由表2可知，酱油的密度为：ρ酱油===1.2×103kg/m3；
（5）由表2可知，当水对压力传感器的压强为5000Pa时，压力传感器受到的压力为5N，
则压力传感器探头的表面积为：S===10-3m2=10cm2；
（6）潜水器在10909m深度处匀速上浮过程中，排开海水的体积：V排=25m3；
潜水器受到的浮力F浮=ρ液gV排=1.0×103kg/m3×10N/kg×25m3=2.5×105N。
故答案为：（1）转换法；（2）各个方向；（3）深度；（4）密度；1.2×103；（5）10；（6）2.5×105。
（1）实验中通过保鲜袋塑料膜的凹陷程度来反映液体中压强的大小，这种研究物理问题的方法是转换法；
（2）液体内部向各个方向都有压强；
（3）液体压强与液体的深度有关；
（4）研究液体压强与密度的关系；根据p=ρgh可求出酱油的密度；
（5）根据p=可求出电子式压力传感器探头的表面积；
（6）利用F浮=ρ液gV排计算潜水器在10909m深度处受到的浮力。
此题考查的是我们对于液体压强计的了解以及液体内部压强的影响因素，注意物理实验中研究方法等效替代法和控制变量法的运用。
19.【答案】
【解析】解：（1）由图甲可知，定值电阻R与滑动变阻器RP 串联，电流表测电路中的电流，电压表测定值电阻R两端的电压.当滑片P在a端时，RP 连入电路的电阻为0，电路中只有R工作，则电压表示数最大且等于电源电压，由图乙可知，电源电压 U=Ua=4.5V，
（2）此时电路中的电流Ia=0.9A，
根据欧姆定律可得，定值电阻R的阻值：
R===5Ω。
答：（1）电源电压U是4.5V；
（2）定值电阻R的阻值是5Ω。
当滑片在a端时，滑动变阻器接入电路电阻为零，电路为定值电阻R的基本电路，电压表测R的电压，电流表测通过R的电流，结合图b对应的电压和电流值，电压表示数即为电源电压，根据欧姆定律就可求出电阻R的阻值。
本题考查了串联电路的特点和欧姆定律，属于基础题。
20.【答案】
【解析】解：（1）由题意知，从南昌到北京的高铁全程大约为1600km,CR450AF动车组运营时速将达到400km/h,由v=得，CR450AF动车组从南昌到北京需要的时间为：
t===4h；
（2）由P===Fv得，CR450AF动车组匀速直线运动时受到的牵引力为：
F===9.9×104N，
CR450AF动车组匀速直线运动时处于平衡状态，在水平方向受到的阻力和牵引力时一对平衡力，大小相等，所以CR450AF动车组匀速直线运动时受到的阻力f=F=9.9×104N；
（3）动车组制动时所做的功为：
W=fs=9.9×104N×6500m=6.435×108J，
由动能定理可得，动车组制动前的动能为：Ek =W=6.435×108J。
答：（1）CR450AF动车组从南昌到北京需要的时间为4h；
（2）CR450AF动车组匀速直线运动时受到的阻力为9.9×104N；
（3）CR450AF动车组制动前具有的动能为6.435×108J。
（1）根据CR450AF动车组从南昌到北京的速度和路程，利用速度公式变形式得出需要的时间；
（2）根据P===Fv的变形式求出CR450AF动车组匀速直线运动时受到的牵引力，CR450AF动车组匀速直线运动时处于平衡状态，受到平衡力作用，由二力平衡的条件可得出CR450AF动车组匀速直线运动时受到的阻力；
（3）知道制动距离和制动时的阻力，根据W=Fs求出动车组制动时所做的功，再根据动能定理可求出CR450AF动车组制动前具有的动能。
本题考查速度的计算以及功和功率的计算公式的应用，解题关键是利用二力平衡的条件得出货车的牵引力是一道综合题。
21.【答案】
【解析】（1）由图乙可知，当R2单独工作时是保温挡，由表中数据可知保温挡的额定功率为22W，
由P=UI可得通过R2的电流：I2===0.1A。
（2）R2的阻值：R2===2200Ω。
（3）加热挡的功率为80W，加热挡正常工作5min消耗电能：W=P加热t=80W×5×60s=2.4×104J。
（4）加热过程中电能转化为内能被水吸收，已知水吸收的热量为2.16×104J，
则孵化器对水加热的效率：。
答：（1）通过R2的电流是0.1A。
（2）R2的阻值是2200Ω。
（3）孵化器在加热挡正常工作5min消耗电能为2.4×104J；
（4）孵化器对水加热的效率是90%。
（1）用电器不同的挡位就是功率不同，根据功率可以计算工作时的电流。
（2）由图乙可知，当R2单独工作时是保温挡，根据保温功率求出R2的阻值。
（3）根据加热挡的功率，可以求出5分钟消耗的电能。
（4）加热过程中电能转化为内能被水吸收，可以求出加热的效率。
该题是有关电功和电功率在生活中的实际应用。计算的时候要准确判断不同挡位时的电路连接情况。
