第4节 光的折射
八年级物理上册 教科版
第四章—光的世界
教学引入
1
　　在一空碗中放入一枚硬币，然后向后退到恰好看不到硬币的位置。起初碗看起来是空的，但当你慢慢往碗中倒水时，就会看到藏在碗中的硬币。你知道这是什么原理吗
【视频欣赏】
家庭实验室

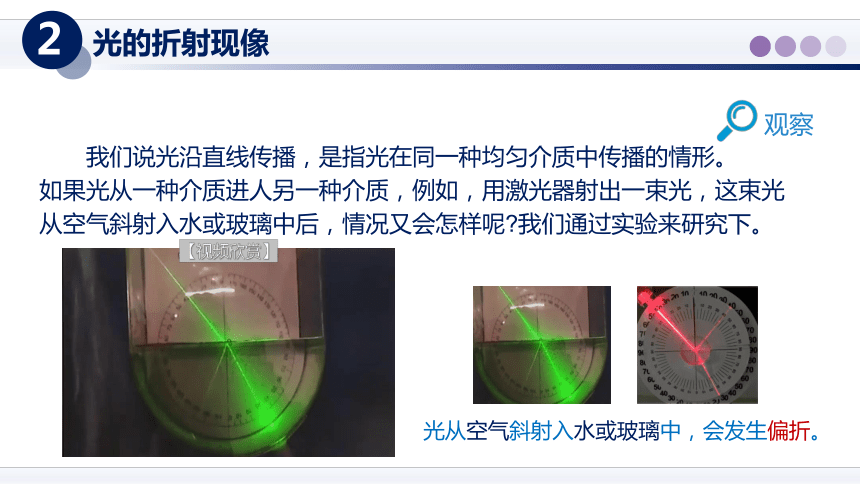

　　我们说光沿直线传播，是指光在同一种均匀介质中传播的情形。
如果光从一种介质进人另一种介质，例如，用激光器射出一束光，这束光从空气斜射入水或玻璃中后，情况又会怎样呢 我们通过实验来研究下。
观察
光的折射现像
2
【视频欣赏】
光从空气斜射入水或玻璃中，会发生偏折。

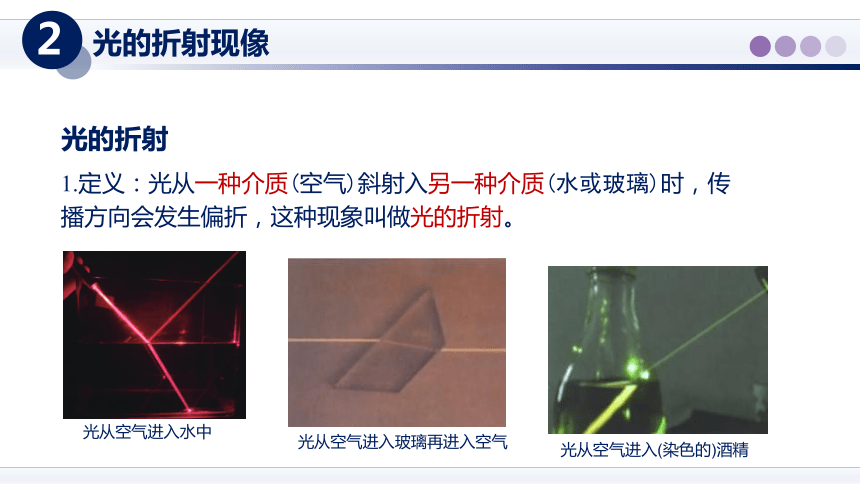

光的折射
1.定义：光从一种介质(空气)斜射入另一种介质(水或玻璃)时，传播方向会发生偏折，这种现象叫做光的折射。
光的折射现像
2
光从空气进入玻璃再进入空气
光从空气进入(染色的)酒精
光从空气进入水中
光的折射现象
2
2.描述光折射现象的几个概念
①入射光线：照射到两种介质分界面的光线AO。
②折射光线：进入另一种介质的光线OB。
③法线：过入射点且垂直于两介质分界面的直线NN′。
④ 入射角：入射光线与法线的夹角 i。
⑤折射角：折射光线与法线的夹角 r。
N
N′
i
r
水
空气
入射光线
折射光线
法线

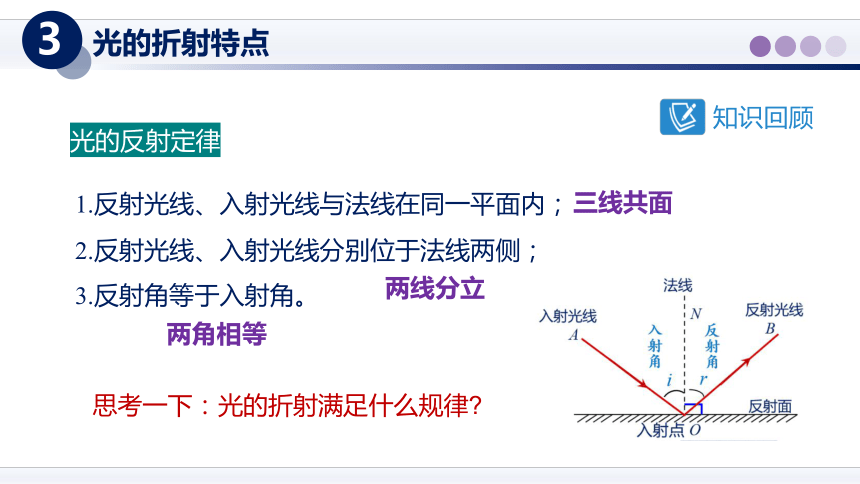

光的反射定律
1.反射光线、入射光线与法线在同一平面内；
2.反射光线、入射光线分别位于法线两侧；
3.反射角等于入射角。
三线共面
两线分立
两角相等
思考一下：光的折射满足什么规律
光的折射特点
3
知识回顾
光的折射特点
3

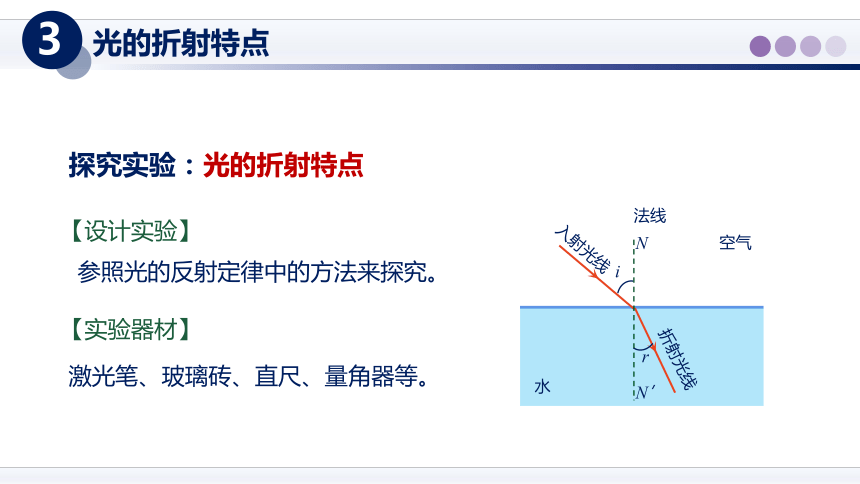

【设计实验】
激光笔、玻璃砖、直尺、量角器等。
【实验器材】
参照光的反射定律中的方法来探究。
探究实验：光的折射特点
N
N′
i
r
水
空气
入射光线
折射光线
法线

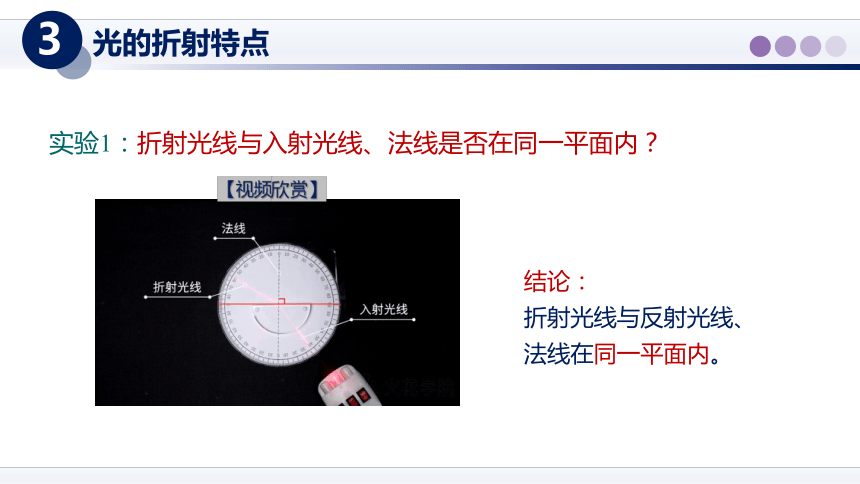

实验1：折射光线与入射光线、法线是否在同一平面内？
结论：
折射光线与反射光线、法线在同一平面内。
【视频欣赏】
光的折射特点
3
光的折射特点
3

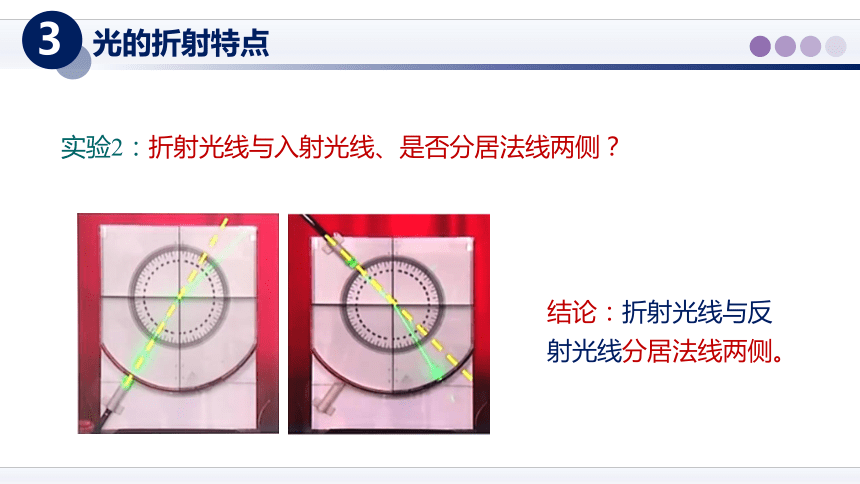

实验2：折射光线与入射光线、是否分居法线两侧？
结论：折射光线与反射光线分居法线两侧。
实验3：折射角与入射角的大小关系？
入射角/°
折射角/°
20
14
30
40
50
60
20
26
32
38
结论：
①光从空气斜射入玻璃时，折射角小于入射角，折射角随入射角的增大而增大。
②折射光线靠近法线偏折。
当光从空气斜射入玻璃
【视频欣赏】
光的折射特点
3
入射角/°
折射角/°
10
13
20
25
30
38
29
40
58
65
结论：
①光从玻璃斜射入空气时，折射角大于入射角，折射角随入射角的增大而增大。
②折射光线向远离法线偏折。
当光从玻璃斜射入空气
【视频欣赏】
光的折射特点
3
光的折射特点
3
光从空气到玻璃中
光从玻璃到空气中
折射角＜入射角
折射角＞入射角
空气中的角大
结论：在光的折射过程中，光路是可逆的。
若入射光线沿原折射光线方向射入，则折射光线沿__________方向射出。
原入射光线
【视频欣赏】
光的折射特点
3
实验4：折射中，光路是否可逆？
空气垂直射入玻璃
玻璃垂直射入空气
光从一种介质垂直射入另一种介质时，传播方向不变。
光的折射特点
3
归纳—光的折射规律：
①三线共面：_____光线、_____光线和___线都在同一平面内。
折射
反射
法
②两线分居：折射光线和入射光线分居法线两侧。
③两角关系：
a.光从空气斜射入水或玻璃中时，折射角_____入射角。
b.光从水或玻璃中斜射入空气中时，折射角_____入射角。
c.在光的折射现象中，折射角随入射角增大而增大。
d.光从空气垂直射入水中或其他介质中时，传播方向不变。
小于
大于
④在光的折射现象中，光路是可逆的。
空气中角大
光的折射特点
3
由折射形成的奇异现象
4
小猫为什么叉不到鱼
讨论交流
小猫：我为什么叉不到鱼
　　我们总是依照光射来的方向去推断物体的位置，小猫也是这样。小猫叉不到鱼，很是奇怪。把你的想法和同学进行交流。
不仅在反射现象中光路可逆，在折射现象中光路也是可逆的。光从水中斜射入空气，发生折射，使我们产生错觉。我们看到的是鱼的虚像,真正的鱼在像的下方。
　　清澈见底、看起来不过齐腰深的池水，不会游泳的人千万不要贸然下去，因为它的实际深度会超过你看到的深度，可能会使你惊慌失措而发生危险。为什么池水看起来比实际的浅呢
池底变浅
池底某点发出的光从水中斜射向空气时，会向_____法线方向偏折，且折射角_____入射角，人认为进入人眼的光都是沿直线传播，逆着折射光看去，就会感觉这点的位置_____。
池底实际位置S
虚像S′
远离
大于
升高
由折射形成的奇异现象
4
由折射形成的奇异现象
4
o
o
虚像
碗中硬币出现
【视频欣赏】
由折射形成的奇异现象
4
筷子弯折
法线
A
A1
筷子在水面处发生“弯折”
　　由于人眼的“视觉直进”的功能,觉得光线总是沿直线射入人眼的。进入眼睛的光线是A点发出的光线“拐弯”后进入人眼的,但眼睛觉得光线是从A1点射过来的。事实上并不存在发光的A1点，A1点是A点的虚像点。
由折射形成的奇异现象
4
　　在我国的古书《史记》《梦淡笔谈》中都有关于海市蜃楼的记载，宋代大诗人苏轼在《登州海市》诗中也描述过海市楼的奇观。
可见，海市蜃楼是一种不算少见的自然现象：海市蜃楼是怎样发生的
【视频欣赏】
由折射形成的奇异现象
4
　　光在同种均匀的介质中沿直线传播。如果介质疏密不均，光就不会沿直线传播，而会发生折射。
　　海市蜃楼是一种由光的折射产生的现象，多发生在夏天的海面上，夏天空气较热，但是海水比较凉，海面附近底层空气的温度比上层的低。空气热胀冷缩，上层的空气比底层的空气稀疏，来自地平线以下远处物体的光，本来不能到达我们的眼中，但有一些射向空中的光，由于不同高度空气的疏密不同而发生弯曲，逐渐弯向地面，进入观祭者的眼睛观察者逆着光望去，就看见了远处的物体。
1. 下列现象中属于光的折射现象的是( )
A．路灯下、地面上出现人的影子
B．水池底看起来比实际浅
C．平静的水面映出桥的“倒影”
D．白天、浓密的树荫下出现很多圆形光斑
课堂练习
5
B
课堂练习
5
2. 某同学在水池看到“云在水中漂，鱼在天上游”。则他看到的“云”和“鱼”的形成（ ）。
A. 都是光的折射现象形成的
B. 都是光的反射现象形成的
C. “云”是光的折射现象形成的，“鱼”是光的反射现象形成的
D. “云”是光的反射现象形成的，“鱼”是光的折射现象形成的
D
课堂练习
5
3. 当光从空气斜射进入玻璃中时，会发生折射，如图所示，画出的折射光路，正确的是(　　)
C
课堂练习
5
4. 如图所示，请你尝试分析一下，坐在井底的青蛙，假设它在井中间不动，那么当下大雨时它的视野范围有什么变化，请画图说明。
光的折射
折射现象
课堂小结
6
折射规律
生活中光的折射现象
三线关系
当光从一种介质斜射入另一种介质时，
传播方向发生偏折
三线共面
两线分居
两角关系
斜射时，空气中角度大!
垂直入射，方向不改变
光路是可逆的
