(共25张PPT)
第7节 通过透镜看世界
八年级物理上册 教科版
第四章—光的世界

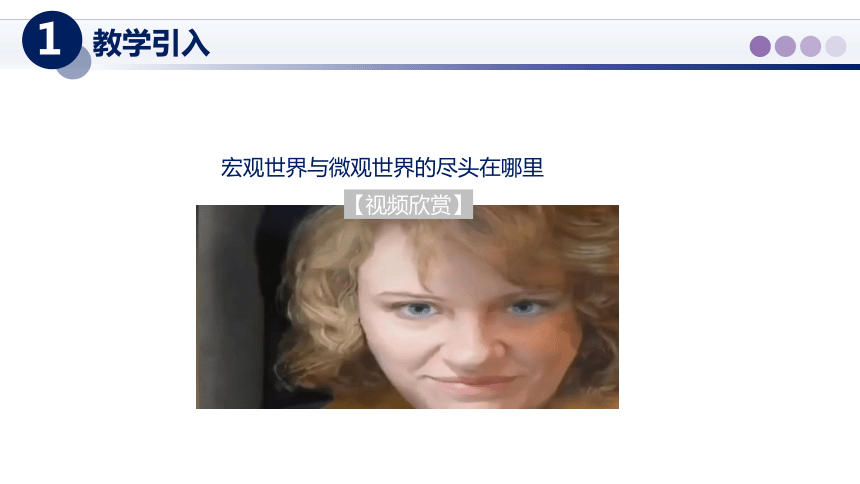

教学引入
1
宏观世界与微观世界的尽头在哪里
【视频欣赏】
望远镜
2

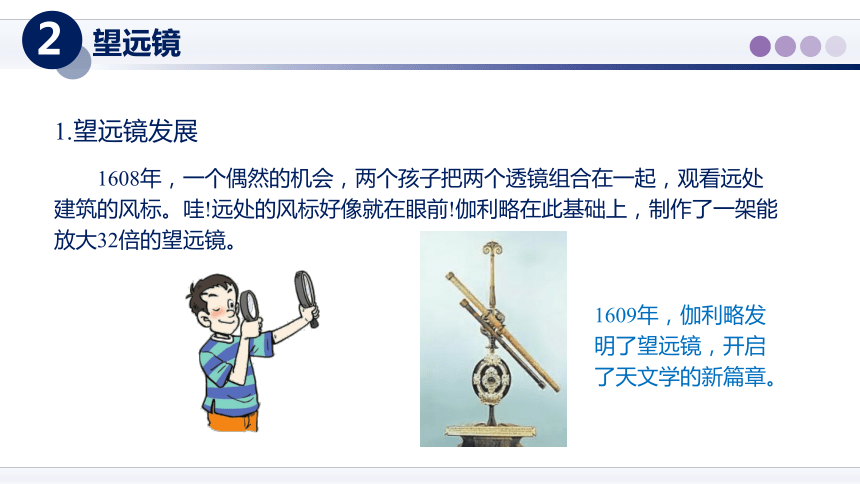

1608年，一个偶然的机会，两个孩子把两个透镜组合在一起，观看远处建筑的风标。哇!远处的风标好像就在眼前!伽利略在此基础上，制作了一架能放大32倍的望远镜。
1609年，伽利略发明了望远镜，开启了天文学的新篇章。
1.望远镜发展
望远镜
2

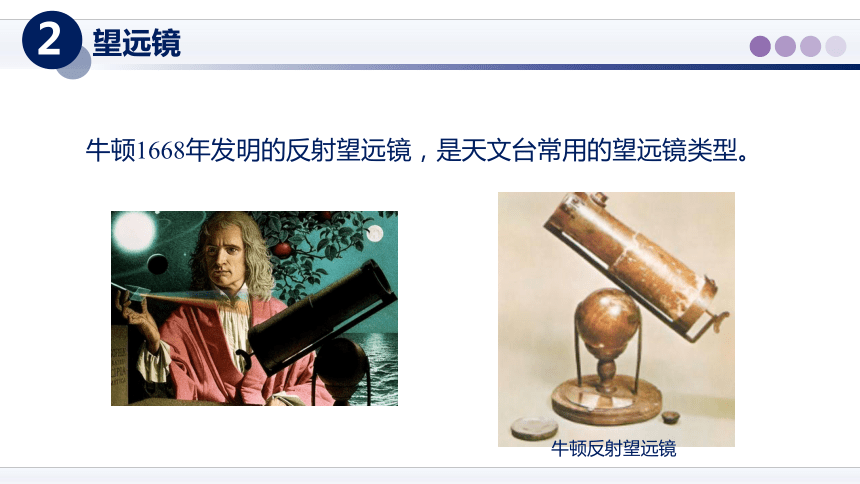

牛顿1668年发明的反射望远镜，是天文台常用的望远镜类型。
牛顿反射望远镜
望远镜
2

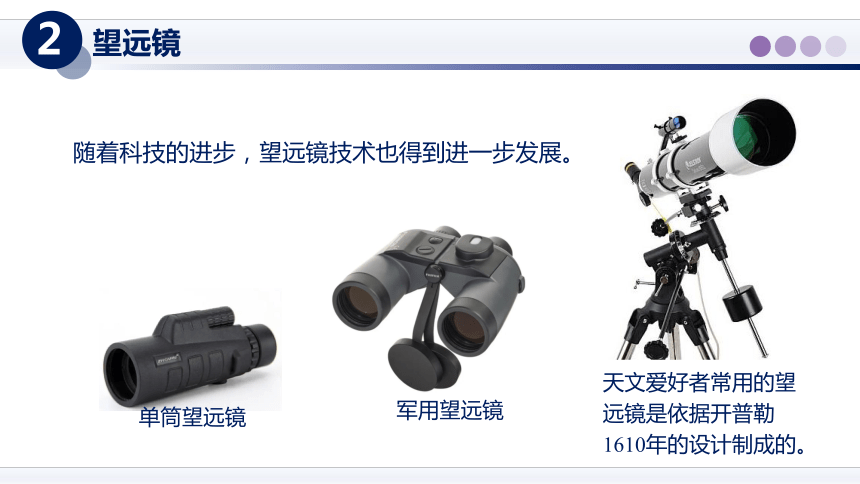

单筒望远镜
军用望远镜
随着科技的进步，望远镜技术也得到进一步发展。
天文爱好者常用的望远镜是依据开普勒 1610年的设计制成的。
望远镜
2

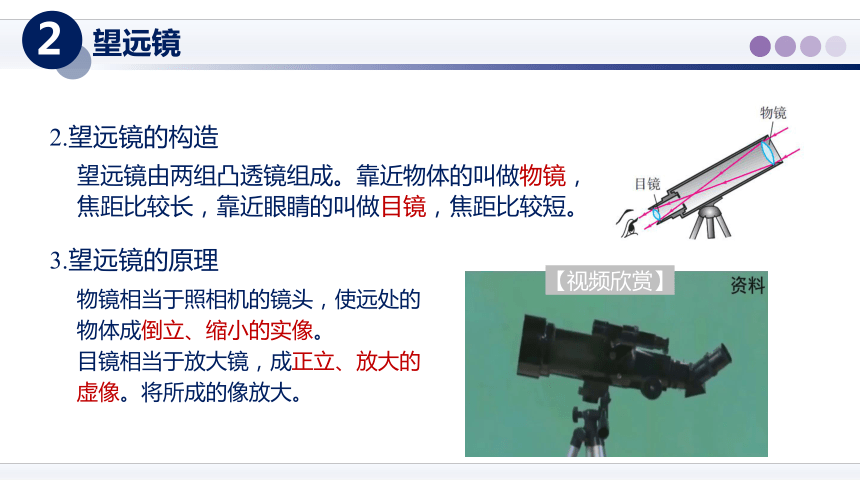

3.望远镜的原理
2.望远镜的构造
望远镜由两组凸透镜组成。靠近物体的叫做物镜，焦距比较长，靠近眼睛的叫做目镜，焦距比较短。
物镜相当于照相机的镜头，使远处的物体成倒立、缩小的实像。
目镜相当于放大镜，成正立、放大的虚像。将所成的像放大。
【视频欣赏】
望远镜
2

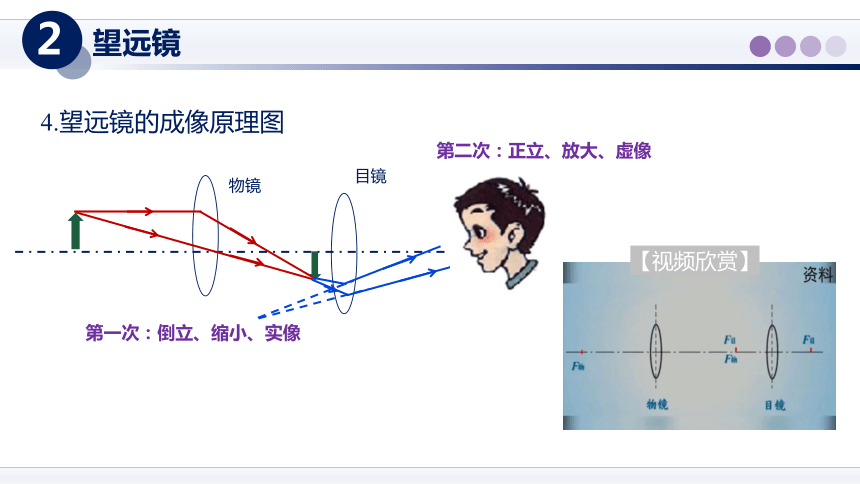

第一次：倒立、缩小、实像
第二次：正立、放大、虚像
物镜
目镜
4.望远镜的成像原理图
【视频欣赏】
望远镜
2

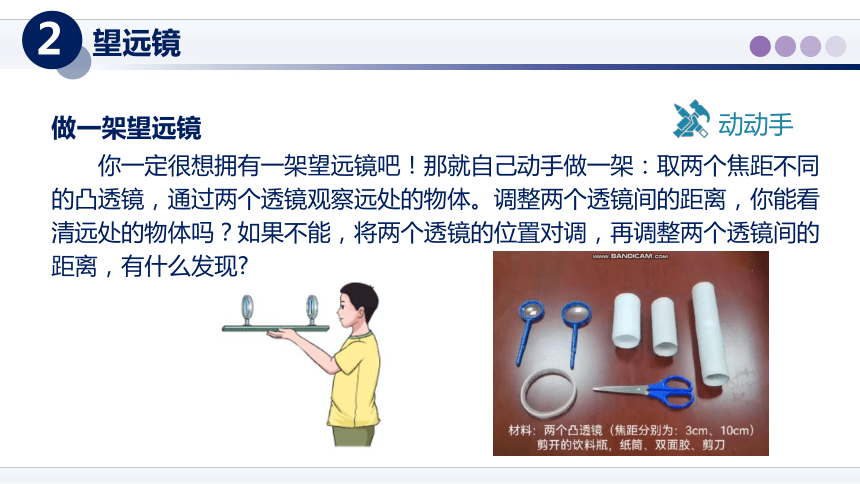

动动手
做一架望远镜
你一定很想拥有一架望远镜吧！那就自己动手做一架：取两个焦距不同的凸透镜，通过两个透镜观察远处的物体。调整两个透镜间的距离，你能看清远处的物体吗？如果不能，将两个透镜的位置对调，再调整两个透镜间的距离，有什么发现

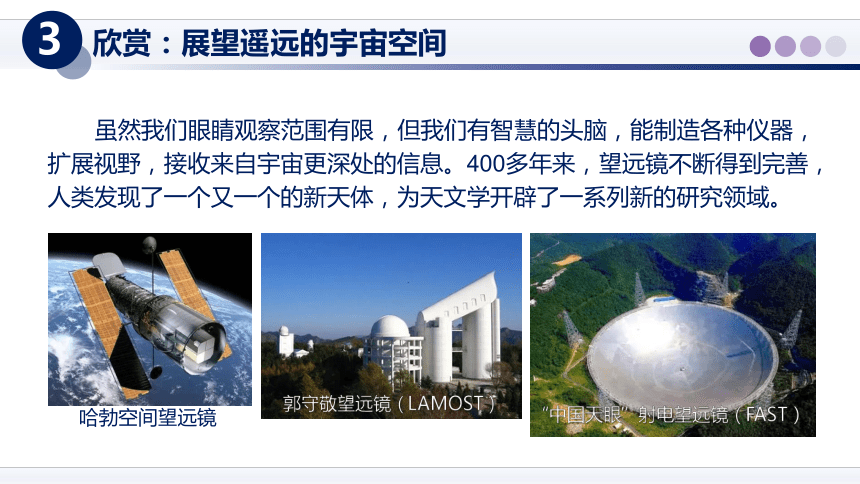

欣赏：展望遥远的宇宙空间
3
虽然我们眼睛观察范围有限，但我们有智慧的头脑，能制造各种仪器，扩展视野，接收来自宇宙更深处的信息。400多年来，望远镜不断得到完善，人类发现了一个又一个的新天体，为天文学开辟了一系列新的研究领域。
哈勃空间望远镜
郭守敬望远镜（LAMOST）
“中国天眼”射电望远镜（FAST）
欣赏：展望遥远的宇宙空间
3
地球和月球
银河系
太阳系
欣赏：展望遥远的宇宙空间
3
韦布望远镜拍摄的深空宇宙彩色图像
哈勃望远镜拍摄的宇宙场景--“创生之柱”，天文学家认为恒星正是在这些柱中形成。
显微镜
4
能放大两次吗？
凸透镜1：靠近眼睛
凸透镜2：靠近物体
（用水滴代替）
【视频欣赏】
显微镜
4
显微镜
靠近眼脐的凸透镜
靠近被观察物体的凸透镜
凹面镜，使光会聚。
1.显微镜的基本构造
显微镜
4
2.显微镜的成像原理
①物镜: 相当于投影仪的镜头，成倒立、放大的实像。这实像落在了目镜的一倍焦距以内。
②目镜: 相当于普通的放大镜，将物镜形成的放大的实像再次放大，得到正立、放大的虚像。
③整个显微镜所成倒立、放大的虚像。
显微镜
4
第一次：倒立、放大、实像
第二次：正立、放大、虚像
物镜
目镜
3.显微镜的成像原理图
显微镜
4
4.显微镜的放大倍数
显微镜的放大倍数
=物镜的放大倍数×目镜的放大倍数
显微镜可以用于观察细微的物体或物体上的细微部分。如植物细胞、金属结构、细菌等。
5. 显微镜的作用
显微镜
4
动动手
做一台显微镜
用两个焦距不同的凸透镜来试一试制作一台显微镜。
【视频欣赏】
“哇!我看到的苍蝇就像足球那么大!”
手术显微镜
电子显微镜
切片显微镜
早期显微镜
早在1665年，胡克就是这样做的。显微镜的发明，使人们发现了微小世界的奥秘，看到了微生物和细胞，引发了医学和生物学的划时代革命。
欣赏：奇异的微观世界
5
欣赏：奇异的微观世界
4
显微镜下的细胞
显微镜下的草莓表面
显微镜下空气尘埃
欣赏：奇异的微观世界
5
奇妙的微观世界
【视频欣赏】
课堂练习
6
1. 显微镜和望远镜都装有目镜，目镜的作用相当于（ ）
A．投影仪的镜头
B．一个放大镜
C．照相机镜头
D．以上说法都不对
B
课堂练习
6
2. 如图，显微镜下观察到的物像在视野右下方，要把物像调到视野中央，应将玻片标本向什么方向移动（ ）
D
A.右上方
B.左下方
C.左上方
D.右下方
3. 天文爱好者所使用的望远镜的简图如图所示，以下判断正确的是（ ）
A．A 镜是目镜
B．B 镜是物镜
C．由于没有光屏，太空中的星体通过
A 镜成的是虚像
D．太空中的星体通过 A 镜成的像是倒
立、缩小的实像
课堂练习
6
Ｄ
课堂练习
6
4. 如图所示，把一滴水滴在玻璃板上，再拿一个放大镜作为目镜放在水滴的上方，这样就可以制成一个显微镜。把一幅图片放在玻璃板的下方，慢慢调节放大镜与水滴之间的距离，就可以看清玻璃板下面图片中的微小细节了。下列有关水滴显微镜的描述正确的是（ ）
A．水滴所成的像是缩小的
B．目镜所成的像是缩小的
C．水滴所成的像为实像
D．目镜所成的像为实像
C
望远镜
课堂小结
6
通过透镜看世界
显微镜
结构
成像原理
应用：旅行、军事、天文
结构
成像原理
应用：实验、医疗、科研
