2026年中考物理一轮复习 动态电路分析
一．选择题（共14小题）

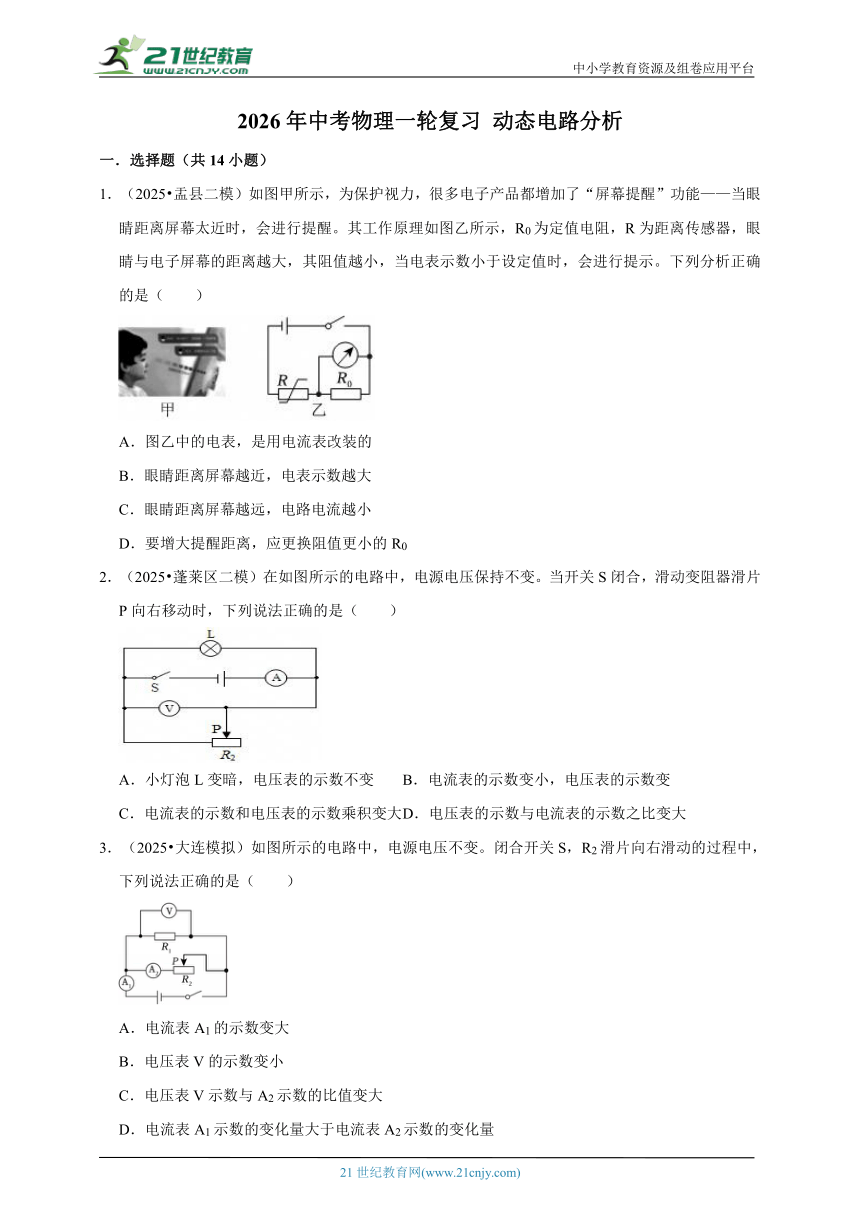

1．（2025 盂县二模）如图甲所示，为保护视力，很多电子产品都增加了“屏幕提醒”功能——当眼睛距离屏幕太近时，会进行提醒。其工作原理如图乙所示，R0为定值电阻，R为距离传感器，眼睛与电子屏幕的距离越大，其阻值越小，当电表示数小于设定值时，会进行提示。下列分析正确的是（　　）
A．图乙中的电表，是用电流表改装的
B．眼睛距离屏幕越近，电表示数越大
C．眼睛距离屏幕越远，电路电流越小
D．要增大提醒距离，应更换阻值更小的R0
2．（2025 蓬莱区二模）在如图所示的电路中，电源电压保持不变。当开关S闭合，滑动变阻器滑片P向右移动时，下列说法正确的是（　　）
A．小灯泡L变暗，电压表的示数不变 B．电流表的示数变小，电压表的示数变
C．电流表的示数和电压表的示数乘积变大 D．电压表的示数与电流表的示数之比变大
3．（2025 大连模拟）如图所示的电路中，电源电压不变。闭合开关S，R2滑片向右滑动的过程中，下列说法正确的是（　　）
A．电流表A1的示数变大
B．电压表V的示数变小
C．电压表V示数与A2示数的比值变大
D．电流表A1示数的变化量大于电流表A2示数的变化量

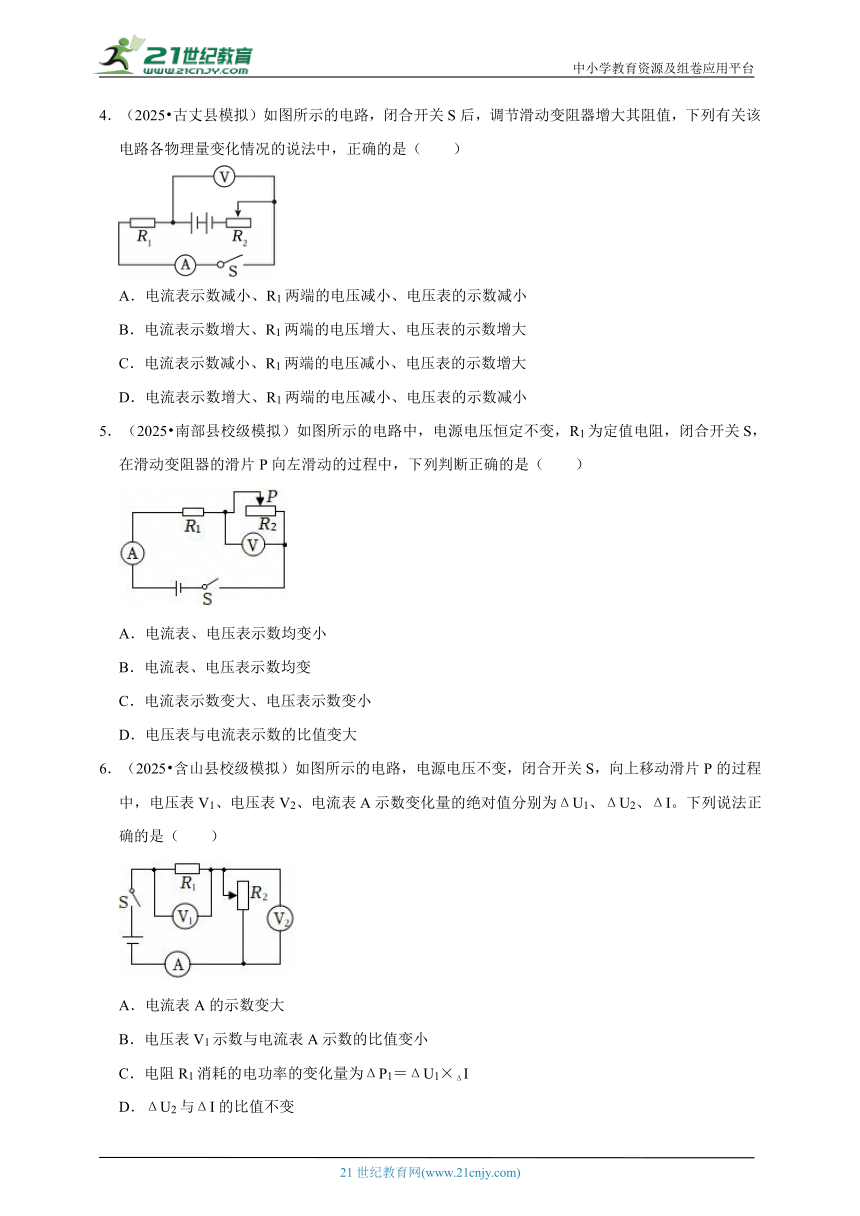

4．（2025 古丈县模拟）如图所示的电路，闭合开关S后，调节滑动变阻器增大其阻值，下列有关该电路各物理量变化情况的说法中，正确的是（　　）
A．电流表示数减小、R1两端的电压减小、电压表的示数减小
B．电流表示数增大、R1两端的电压增大、电压表的示数增大
C．电流表示数减小、R1两端的电压减小、电压表的示数增大
D．电流表示数增大、R1两端的电压减小、电压表的示数减小
5．（2025 南部县校级模拟）如图所示的电路中，电源电压恒定不变，R1为定值电阻，闭合开关S，在滑动变阻器的滑片P向左滑动的过程中，下列判断正确的是（　　）
A．电流表、电压表示数均变小
B．电流表、电压表示数均变
C．电流表示数变大、电压表示数变小
D．电压表与电流表示数的比值变大
6．（2025 含山县校级模拟）如图所示的电路，电源电压不变，闭合开关S，向上移动滑片P的过程中，电压表V1、电压表V2、电流表A示数变化量的绝对值分别为ΔU1、ΔU2、ΔI。下列说法正确的是（　　）
A．电流表A的示数变大
B．电压表V1示数与电流表A示数的比值变小
C．电阻R1消耗的电功率的变化量为ΔP1＝ΔU1×ΔI
D．ΔU2与ΔI的比值不变

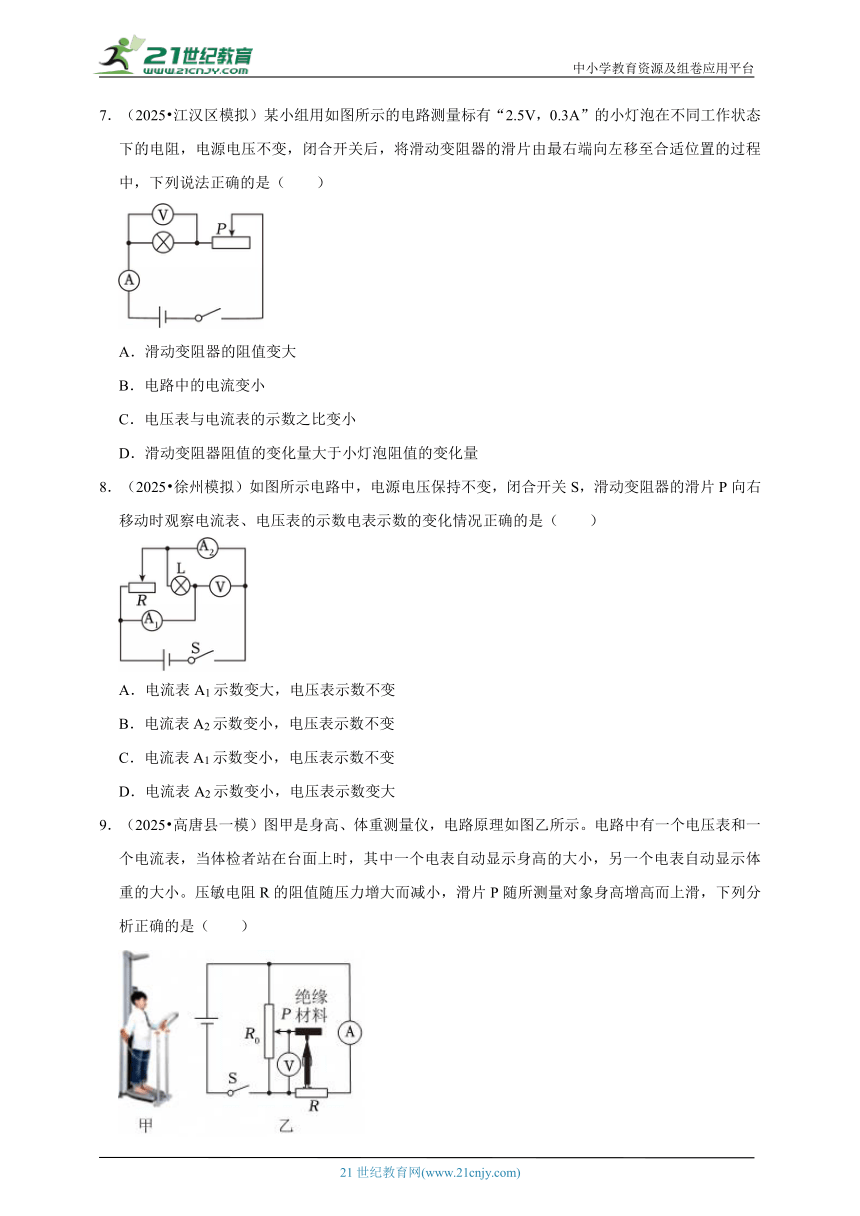

7．（2025 江汉区模拟）某小组用如图所示的电路测量标有“2.5V，0.3A”的小灯泡在不同工作状态下的电阻，电源电压不变，闭合开关后，将滑动变阻器的滑片由最右端向左移至合适位置的过程中，下列说法正确的是（　　）
A．滑动变阻器的阻值变大
B．电路中的电流变小
C．电压表与电流表的示数之比变小
D．滑动变阻器阻值的变化量大于小灯泡阻值的变化量
8．（2025 徐州模拟）如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动时观察电流表、电压表的示数电表示数的变化情况正确的是（　　）
A．电流表A1示数变大，电压表示数不变
B．电流表A2示数变小，电压表示数不变
C．电流表A1示数变小，电压表示数不变
D．电流表A2示数变小，电压表示数变大

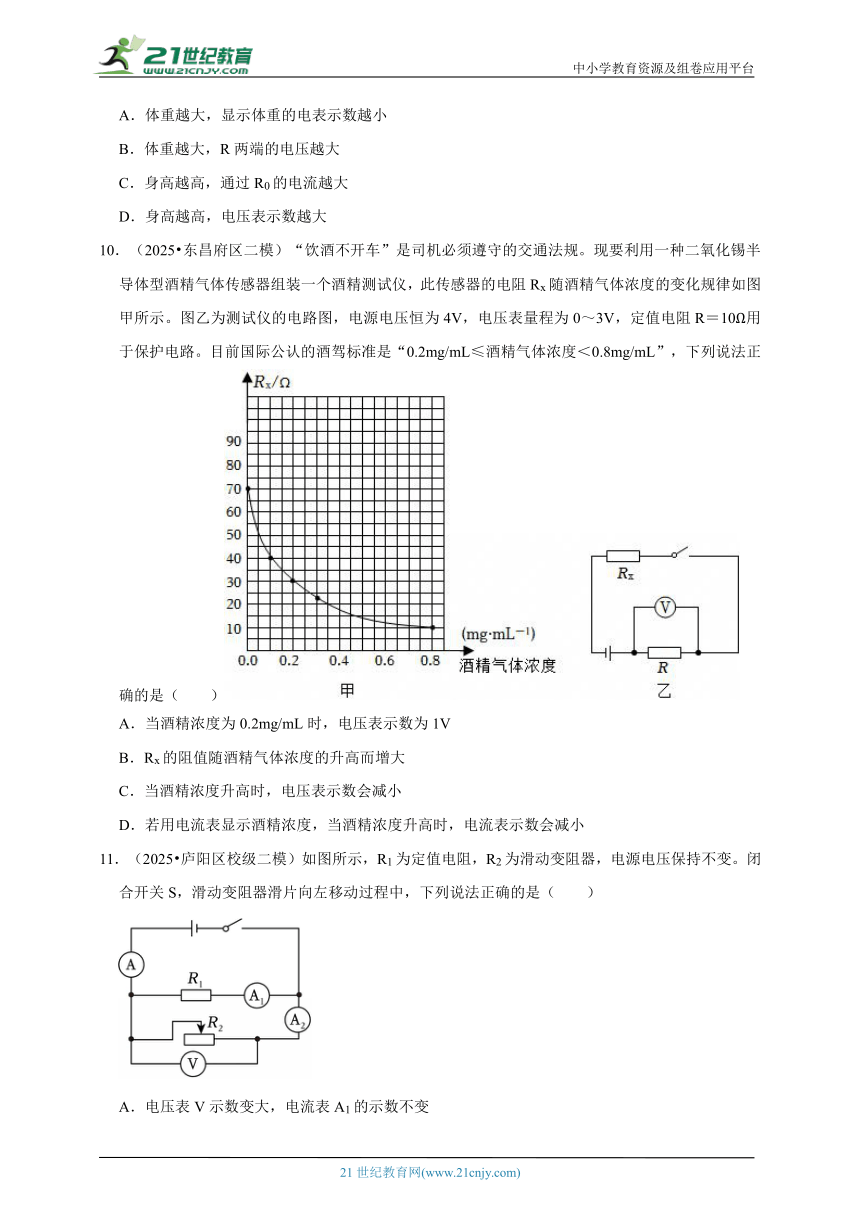

9．（2025 高唐县一模）图甲是身高、体重测量仪，电路原理如图乙所示。电路中有一个电压表和一个电流表，当体检者站在台面上时，其中一个电表自动显示身高的大小，另一个电表自动显示体重的大小。压敏电阻R的阻值随压力增大而减小，滑片P随所测量对象身高增高而上滑，下列分析正确的是（　　）
A．体重越大，显示体重的电表示数越小
B．体重越大，R两端的电压越大
C．身高越高，通过R0的电流越大
D．身高越高，电压表示数越大
10．（2025 东昌府区二模）“饮酒不开车”是司机必须遵守的交通法规。现要利用一种二氧化锡半导体型酒精气体传感器组装一个酒精测试仪，此传感器的电阻Rx随酒精气体浓度的变化规律如图甲所示。图乙为测试仪的电路图，电源电压恒为4V，电压表量程为0～3V，定值电阻R＝10Ω用于保护电路。目前国际公认的酒驾标准是“0.2mg/mL≤酒精气体浓度＜0.8mg/mL”，下列说法正确的是（　　）
A．当酒精浓度为0.2mg/mL时，电压表示数为1V
B．Rx的阻值随酒精气体浓度的升高而增大
C．当酒精浓度升高时，电压表示数会减小
D．若用电流表显示酒精浓度，当酒精浓度升高时，电流表示数会减小
11．（2025 庐阳区校级二模）如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变。闭合开关S，滑动变阻器滑片向左移动过程中，下列说法正确的是（　　）
A．电压表V示数变大，电流表A1的示数不变
B．电压表V示数不变，电流表A1的示数变大
C．电流表A的示数的变化量大于电流表A2的示数变化量
D．电流表A的示数的变化量等于电流表A2的示数变化量

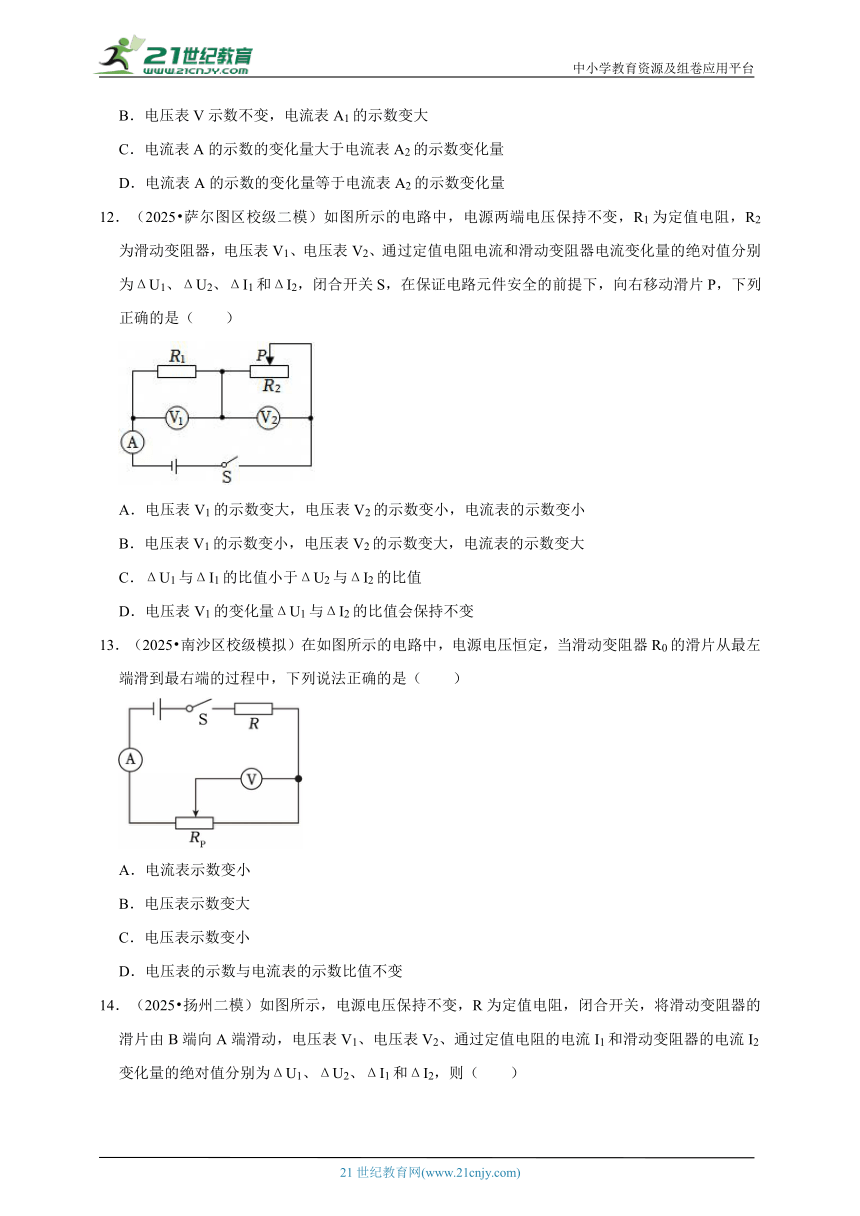

12．（2025 萨尔图区校级二模）如图所示的电路中，电源两端电压保持不变，R1为定值电阻，R2为滑动变阻器，电压表V1、电压表V2、通过定值电阻电流和滑动变阻器电流变化量的绝对值分别为ΔU1、ΔU2、ΔI1和ΔI2，闭合开关S，在保证电路元件安全的前提下，向右移动滑片P，下列正确的是（　　）
A．电压表V1的示数变大，电压表V2的示数变小，电流表的示数变小
B．电压表V1的示数变小，电压表V2的示数变大，电流表的示数变大
C．ΔU1与ΔI1的比值小于ΔU2与ΔI2的比值
D．电压表V1的变化量ΔU1与ΔI2的比值会保持不变
13．（2025 南沙区校级模拟）在如图所示的电路中，电源电压恒定，当滑动变阻器R0的滑片从最左端滑到最右端的过程中，下列说法正确的是（　　）
A．电流表示数变小
B．电压表示数变大
C．电压表示数变小
D．电压表的示数与电流表的示数比值不变
14．（2025 扬州二模）如图所示，电源电压保持不变，R为定值电阻，闭合开关，将滑动变阻器的滑片由B端向A端滑动，电压表V1、电压表V2、通过定值电阻的电流I1和滑动变阻器的电流I2变化量的绝对值分别为ΔU1、ΔU2、ΔI1和ΔI2，则（　　）
A．ΔU1＞ΔU2
B．ΔI1＞ΔI2
C．ΔU2与ΔI2的比值会保持不变
D．ΔU2与ΔI2的比值会逐渐变小
二．多选题（共2小题）
（多选）15．（2025 长沙三模）为减少碳排放，我国大力推行电动汽车。电动汽车中，利用接入电路的旋钮变阻器，可控制汽车中电动机的转速，如图所示。图中E、O、F分别为变阻器的三个接线柱。当驾驶员踩下“油门”时车速仪示数增大，车速仪可由电路中的电压表或电流表改装而成下列分析正确的是（　　）
A．车速仪应该由电流表改装而成
B．踩下油门的过程中，电压表示数与电流表示数的比值增大
C．电路中的定值电阻R0工作时会消耗电能，可以不用接入电路
D．踩下油门的过程中，电压表的示数变化量与电流表的示数变化量的比值不变
（多选）16．（2025春 长沙期中）小明设计的质量测量仪如图所示，当载物台上不放物体时，滑片恰好处于a点。电源电压不变闭合开关S后，下列说法正确的是（　　）
A．不放重物时，小灯泡L的亮度最暗
B．重物的质量越大，电压表的示数越大
C．重物的质量越大，电路的总功率越小
D．重物的质量发生变化时，电压表与电流表示数的比值保持不变
三．填空题（共7小题）
17．（2025 惠阳区二模）某学校图书馆购置了空气湿度检测仪，其内部电路简图如图甲所示。电源电压恒为6V，定值电阻R0的阻值为5Ω，R为湿敏电阻，其阻值R随环境湿度的变化如图乙所示，电压表量程为 0﹣3V。闭合开关S，当环境湿度增大时，电流表示数 　 　 ，电压表示数与电流表示数的比值 　 　 （前两空选填“变大”、“变小”或“不变”）；当电压表为最大示数3V时，对应的环境湿度是 　 　 。
18．（2025 高新区校级模拟）如图电源电压为12V，闭合开关后，电流表的示数为0.4A，电压表的示数为8V，则此时滑动变阻器R接入的阻值是 　 　 Ω；将滑动变阻器R的滑片向左移动，电压表与电流表的示数的比值将 　 　 。（填“增大”“减小”或“不变”）
19．（2025 新宾县校级模拟）如图所示，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，当R2的滑片P向右滑动时，电压表的示数 　 　 ，电流表A1的示数与A2的示数之和 　 　 。
20．（2025 广安区校级模拟）如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向右滑动的过程中，电流表A1的示数 　 　 ，电压表V的示数与电流表A2的示数的比值 　 　 （两空均选填“变大”、“变小”、“不变”）。
21．（2025春 鼓楼区校级期中）如图是一种监测温度变化的传感器的工作原理电路图。膨胀棒的长度由于热胀冷缩随温度变化，膨胀棒的一端固定，另一端与滑块M相连，滑块M与滑动变阻器滑片P相连。闭合开关S，当温度升高时，膨胀棒带动滑块M向右移动，此时电流表的示数将 　 　 ，电压表的示数将 　 　 。
22．（2025 达州模拟）如图所示的电路中电源电压保持不变，闭合开关，当滑片P向右滑动时，电压表的示数 　 　 （选填“变大”、“变小”或“不变”），灯泡的亮度 　 　 （选填“变亮”、“变暗”或“不变”）。
23．（2025 滕州市模拟）如图所示，是一种自动测定油箱内油面高度的装置。电路图中R0的作用是　 　 ，图中油量表是由　 　 （选填“电压表”或“电流表”）改装而成，当油量减少时，该表的示数将　 　 （选填“变大”、“变小”或“不变”）。
2026年中考物理一轮复习 动态电路分析
参考答案与试题解析
一．选择题（共14小题）
1．（2025 盂县二模）如图甲所示，为保护视力，很多电子产品都增加了“屏幕提醒”功能——当眼睛距离屏幕太近时，会进行提醒。其工作原理如图乙所示，R0为定值电阻，R为距离传感器，眼睛与电子屏幕的距离越大，其阻值越小，当电表示数小于设定值时，会进行提示。下列分析正确的是（　　）
A．图乙中的电表，是用电流表改装的
B．眼睛距离屏幕越近，电表示数越大
C．眼睛距离屏幕越远，电路电流越小
D．要增大提醒距离，应更换阻值更小的R0
【分析】（1）根据电流表和电压表的正确使用确定显示仪是电流表还是电压表；
（2）由题意知眼睛与电子屏幕的距离越远，其阻值越小，电路的总电阻越小，由I判断出电路中电流的变化；
反之眼睛与电子屏幕的距离越近，其阻值越大，电路的总电阻越大，由I判断出电路中电流的变化，由U＝IR判断出定值电阻R0两端的电压；
（3）若将R0更换为阻值更小的电阻，由欧姆定律判断出电路中电流的变化和定值电阻两端电压的变化。
【解答】解：根据电路图可知，R与R0串联，显示仪与R0并联
A、电流表使用时串联在所处电路中测量电路中的电流，电压表使用时并联在所处电路的两端测量电路两端的电压；图甲中显示仪并联在定值电阻R0的两端，所以图甲的显示仪相当于电压表，故A错误；
BC、由题意知眼睛与电子屏幕的距离越远，其阻值越小，电路的总电阻越小，由I可知电路中的电流越大；
反之眼睛与电子屏幕的距离越近，其阻值越大，电路的总电阻越大，由I可知电路中的电流越小，由U＝IR知定值电阻R0的两端的电压越小，电表示数越小，故BC错误；
D、由题意知，当电表示数小于设定值时，会进行提示。现在要增大提醒距离，距离传感器的电阻越小，电路的总电阻变小，由I可知电路中的电流越大，由U＝IR知定值电阻R0两端的电压变大，所以应更换阻值更小的R0来减小R0两端的电压，故D正确。
故选：D。
【点评】本题考查串联电路的规律及欧姆定律的运用，关键是题干中获取有效的信息，难度不大。
2．（2025 蓬莱区二模）在如图所示的电路中，电源电压保持不变。当开关S闭合，滑动变阻器滑片P向右移动时，下列说法正确的是（　　）
A．小灯泡L变暗，电压表的示数不变
B．电流表的示数变小，电压表的示数变大
C．电流表的示数和电压表的示数乘积变大
D．电压表的示数与电流表的示数之比变大
【分析】由电路图可知，灯泡与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流；
根据电源电压保持不变可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过灯泡的电流变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R2的电流变化，利用并联电路的电流特点可知干路电流的变化，进一步得出电压表的示数与电流表示数比值变大、电压表的示数与电流表示数的乘积的变化。
【解答】解：由电路图可知，灯泡与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流；
因电源电压保持不变，所以，滑片移动时，电压表的示数不变；
A、因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过灯泡的电流不变，灯泡两端的电压不变，则灯泡的亮度不变，故A错误；
B、当滑动变阻器滑片P向右移动时，接入电路中的电阻变大，由I可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表的示数变小，故B错误；
CD、电压表示数不变，电流表示数变小，则电压表的示数与电流表示数比值变大，电压表的示数与电流表示数的乘积变小，故D正确、C错误。
故选：D。
【点评】本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律的应用，分清电路的连接方式和电表所测的电路元件是关键。
3．（2025 大连模拟）如图所示的电路中，电源电压不变。闭合开关S，R2滑片向右滑动的过程中，下列说法正确的是（　　）
A．电流表A1的示数变大
B．电压表V的示数变小
C．电压表V示数与A2示数的比值变大
D．电流表A1示数的变化量大于电流表A2示数的变化量
【分析】由电路图可知，R1与R2并联，电流表A2测R1支路的电流，电流表A1测干路电流，电压表测电源的电压；
根据滑片的移动判定滑动变阻器电阻的变化，从而判定出其电流的变化；根据并联电路互不影响判定通过定值电阻电流的变化；根据并联电路的电流规律判定干路电流的变化和电压表示数的变化；根据电压表和电流表A1示数的变化判断出电压表V的示数与电流表A1示数比值的变化；
根据电流表A1、A2示数的变化，判断出电流表A1、A2示数变化量的关系。
【解答】解：由电路图可知，R1与R2并联，电流表A2测R2支路的电流，电流表A1测干路电流，电压表测电源的电压；
B、根据并联电路的特点可知，电压表示数始终为电源电压，保持不变；故B错误；
AC、当滑动变阻器R2的滑片向右滑动过程中，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小，即电流表A2的示数变小；
由于并联电路互不影响，所以通过R1支路的电流保持不变；
根据并联电路的电流的特点可知，干路中的电流等于各支路电流的和，所以干路中的电流会变小，即电流表A1的示数变小，故A错误；
由于电压表示数不变，电流表A2的示数变小，所以电压表V示数与A2示数的比值变大，故C正确；
D、由于电流表A1的示数减小，通过定值电阻的电流不变，所以电流表A1示数的变化量等于电流表A2示数的变化量，故D错误。
故选：C。
【点评】本题考查了电路的动态分析，涉及到并联电路的特点、欧姆定律的应用，关键是电路串并联的辨别和电表所测电路元件的判断。
4．（2025 古丈县模拟）如图所示的电路，闭合开关S后，调节滑动变阻器增大其阻值，下列有关该电路各物理量变化情况的说法中，正确的是（　　）
A．电流表示数减小、R1两端的电压减小、电压表的示数减小
B．电流表示数增大、R1两端的电压增大、电压表的示数增大
C．电流表示数减小、R1两端的电压减小、电压表的示数增大
D．电流表示数增大、R1两端的电压减小、电压表的示数减小
【分析】由电路图可知，滑动变阻器与定值电阻串联，电压表测量定值电阻R1两端的电压，电流表测量电路电流；调节滑动变阻器增大其阻值，根据欧姆定律分析电流和电压的变化。
【解答】解：由电路图可知，滑动变阻器与定值电阻串联，电压表测量定值电阻R1两端的电压，电流表测量电路电流；调节滑动变阻器增大其阻值，电路的总电阻变大，根据欧姆定律知，电路中的电流变小，电流表示数减小，根据U＝IR知，定值电阻R1两端的电压减小，电压表示数减小。
故选：A。
【点评】本题考查串联电路的特点和欧姆定律，属于基础题。
5．（2025 南部县校级模拟）如图所示的电路中，电源电压恒定不变，R1为定值电阻，闭合开关S，在滑动变阻器的滑片P向左滑动的过程中，下列判断正确的是（　　）
A．电流表、电压表示数均变小
B．电流表、电压表示数均变
C．电流表示数变大、电压表示数变小
D．电压表与电流表示数的比值变大
【分析】由电路图可知，R1与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流。根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，利用串联电路的电压特点可知滑动变阻器两端的电压变化。电压表和电流表的示数之比等于滑动变阻器的阻值，根据变阻器的阻值变化可判断比值的变化。
【解答】解：由电路图可知，R1与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流。
ABC．在滑动变阻器的滑片P向左滑动的过程中，滑动变阻器接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，即电流表的示数变小；根据U＝IR可知，R1两端的电压变小，根据串联电路的电压规律可知，变阻器两端的电压变大，即电压表的示数变大，故ABC错误；
D．电压表与电流表的比值等于滑动变阻器的阻值，因为滑动变阻器的阻值变大，所以电压表与电流表的示数比值变大，故D正确。
故选：D。
【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，利用串联电路的分压特点判断电压表的示数变化会更简单。
6．（2025 含山县校级模拟）如图所示的电路，电源电压不变，闭合开关S，向上移动滑片P的过程中，电压表V1、电压表V2、电流表A示数变化量的绝对值分别为ΔU1、ΔU2、ΔI。下列说法正确的是（　　）
A．电流表A的示数变大
B．电压表V1示数与电流表A示数的比值变小
C．电阻R1消耗的电功率的变化量为ΔP1＝ΔU1×ΔI
D．ΔU2与ΔI的比值不变
【分析】由电路图可知，定值电阻R与滑动变阻器串联，电压表V1测R两端的电压，电压表V2测滑动变阻器两端的电压，电流表A测电路中的电流。
（1）分析清楚电路结构，根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，应用串联电路特点与欧姆定律分析答题；
（2）根据串联电路的电压特点判断两电压表示数变化量的绝对值关系，进而判断出ΔU1与ΔI的比值、ΔU2与ΔI的比值，根据电功率P＝UI分析其变化。
【解答】解：由图可知，定值电阻与滑动变阻器串联，电流表测电路电流，电压表V1测定值电阻两端电压，电压表V2测滑动变阻器两端电压；
A、将滑动变阻器的滑片向上滑动，滑动变阻器接入的阻值变大，根据串联电路的电阻关系可知，电路总电阻变大，根据欧姆定律可知，电路的电流变小，电流表示数变小；故A错误；
B、根据欧姆定律知，电压表V1示数与电流表A示数的比值等于定值电阻的大小，故比值不变，故B错误；
C、电阻R1消耗的电功率的变化量为ΔP1＝P'﹣P＝U1I1﹣U'1I'1R1﹣I'12R1＝（I1R1+I'1R1）（I1﹣I1'）＝（U1+U'1）ΔI，不等于ΔU1×ΔI，故C错误；
D．由上述可知，电压表V1和电压表V2的示数变化量的绝对值：ΔU1＝ΔU2；由欧姆定律可知，电压表V1的示数变化量：ΔU1＝I'R1﹣IR1＝（I'﹣I）R1＝ΔIR1；所以ΔU1和ΔU2与ΔI的比值都等于R1的阻值，故D正确。
故选：D。
【点评】本题考查了串联电路的特点和欧姆定律的应用，正确确定两电压表示数变化量的关系是关键。
7．（2025 江汉区模拟）某小组用如图所示的电路测量标有“2.5V，0.3A”的小灯泡在不同工作状态下的电阻，电源电压不变，闭合开关后，将滑动变阻器的滑片由最右端向左移至合适位置的过程中，下列说法正确的是（　　）
A．滑动变阻器的阻值变大
B．电路中的电流变小
C．电压表与电流表的示数之比变小
D．滑动变阻器阻值的变化量大于小灯泡阻值的变化量
【分析】（1）由图知小灯泡与滑动变阻器串联，电压表测量小灯泡两端的电压，闭合开关后，将滑动变阻器的滑片由最右端向左移至合适位置的过程中，滑动变阻器接入电路的电阻变小，小灯泡会变亮，电路中的电流会变大，小灯泡的灯丝温度升高，电阻变大，由I判断出电路总电阻变化，进而判断出滑动变阻器阻值的变化量与小灯泡阻值变化量的关系；
（2）电压表与电流表的示数之比等于小灯泡的电阻，根据小灯泡的电阻得变化判断出电压表与电流表的示数之比的变化。
【解答】解：ABD、由图知小灯泡与滑动变阻器串联，电压表测量小灯泡两端的电压，闭合开关后，将滑动变阻器的滑片由最右端向左移至合适位置的过程中，滑动变阻器接入电路的电阻变小，小灯泡会变亮，电路中的电流会变大，小灯泡的灯丝温度升高，电阻变大，由I知电路的总电阻变小，滑动变阻器阻值的变化量大于小灯泡阻值的变化量，故AB错误，D正确；
C、电压表与电流表的示数之比等于小灯泡的电阻，由于小灯泡的电阻变大，所以电压表与电流表的示数之比变大，故C错误。
故选：D。
【点评】本题考查了动态电路分析，是一道中考常见题。
8．（2025 徐州模拟）如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动时观察电流表、电压表的示数电表示数的变化情况正确的是（　　）
A．电流表A1示数变大，电压表示数不变
B．电流表A2示数变小，电压表示数不变
C．电流表A1示数变小，电压表示数不变
D．电流表A2示数变小，电压表示数变大
【分析】由电路图可知，R1与R2并联，电压表V测电源电压，电流表A2测干路电流，电流表A1测L支路的电流。根据电源的电压可知滑片移动时电压表的示数不变，根据滑片向右移动可知接入电路中电阻的变化，根据欧姆定律可知通过R电流的变化，根据并联电路中各支路独立工作、互不影响可知通过L的电流不变，根据并联电路电流规律可知电流表A2示数的变化。
【解答】解：由电路图可知，R1与R2并联，电压表V测电源电压，电流表A2测干路电流，电流表A1测L支路的电流。
因电源电压保持不变，所以，滑片移动时，电压表V的示数不变；
因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过L的电流不变，电流表A1的示数不变；
当滑动变阻器滑片P向右移动的过程中，接入电路中的电阻变大，由I可知，该支路的电流变小，
因并联电路中干路电流等于各支路电流之和，所以干路电流变小，即电流表A2的示数变小；
综上所述，ACD错误，B正确。
故选：B。
【点评】本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律的应用，要注意各量之间的关系，不要颠倒。
9．（2025 高唐县一模）图甲是身高、体重测量仪，电路原理如图乙所示。电路中有一个电压表和一个电流表，当体检者站在台面上时，其中一个电表自动显示身高的大小，另一个电表自动显示体重的大小。压敏电阻R的阻值随压力增大而减小，滑片P随所测量对象身高增高而上滑，下列分析正确的是（　　）
A．体重越大，显示体重的电表示数越小
B．体重越大，R两端的电压越大
C．身高越高，通过R0的电流越大
D．身高越高，电压表示数越大
【分析】由电路图可知，R与R0并联，电压表测滑片P下方电阻丝两端的电压，电流表测R支路的电流。
当体重越大时，压敏电阻受到的压力越大，根据压敏电阻R的阻值随压力增大而减小可知R的阻值越小，根据欧姆定律可知通过R的电流变化。
根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，根据欧姆定律可知通过R0的电流变化，当身高越高时滑片上移，滑片P下方电阻丝的阻值变大，根据欧姆定律可知滑片P下方电阻丝两端的电压变化。
【解答】解：由电路图可知，R与R0并联，电压表测滑片P下方电阻丝两端的电压（可知该电压表显示的是身高的大小），电流表测压敏电阻R支路的电流（可知该电流表显示体重的大小）；
AB、当体重越大时，压敏电阻受到的压力越大，由压敏电阻R的阻值随压力增大而减小可知，R的阻值越小，由可知，通过R的电流越大，即显示体重的电流表的示数越大；R两端电压等于电源电压，所以R两端电压不变，故AB错误；
CD、因电压表的内阻很大、在电路中相当于断路，所以，人的身高变化即滑片移动时，R0接入电路中的电阻不变，因并联电路中各支路两端的电压相等，且各支路独立工作、互不影响，所以，由可知，通过R0的电流不变；当身高越高时，滑片上移，滑片P下方电阻丝的阻值变大，由U＝IR可知，滑片P下方电阻丝两端的电压变大，即电压表的示数变大，故C错误、D正确；
故选：D。
【点评】本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律的应用，根据电压表内阻的特点判断出滑片移动时接入电路中的电阻不变、但电压表并联部分电阻变化是关键。
10．（2025 东昌府区二模）“饮酒不开车”是司机必须遵守的交通法规。现要利用一种二氧化锡半导体型酒精气体传感器组装一个酒精测试仪，此传感器的电阻Rx随酒精气体浓度的变化规律如图甲所示。图乙为测试仪的电路图，电源电压恒为4V，电压表量程为0～3V，定值电阻R＝10Ω用于保护电路。目前国际公认的酒驾标准是“0.2mg/mL≤酒精气体浓度＜0.8mg/mL”，下列说法正确的是（　　）
A．当酒精浓度为0.2mg/mL时，电压表示数为1V
B．Rx的阻值随酒精气体浓度的升高而增大
C．当酒精浓度升高时，电压表示数会减小
D．若用电流表显示酒精浓度，当酒精浓度升高时，电流表示数会减小
【分析】由电路图可知，传感器和定值电阻串联，电压表测定值电阻两端的电压，电流表测电路中的电流；
（1）从图甲中直接可以看出，当酒精浓度为0.2mg/mL时传感器电阻的阻值，由串联电路电阻的规律和欧姆定律算出电路中的电流和定值电阻R两端的电压；
（2）由图可知气敏电阻的性质，由电阻的变化利用欧姆定律可求得电路中电流的变化及R两端电压的变化，进而判断出若用电流表显示酒精浓度，当酒精浓度升高时，电流表示数的变化。
【解答】解：由电路图可知，传感器和定值电阻串联，电压表测定值电阻两端的电压，电流表测电路中的电流；
A、从图甲中直接可以看出，当酒精浓度为0.2mg/mL时传感器电阻的阻值为30Ω，由串联电路电阻的规律和欧姆定律得电路中的电流为：
I0.1A，
定值电阻R两端的电压为：
UR＝IR＝0.1A×10Ω＝1V，即电压表的示数为1V，故A正确；
BCD、由图甲可知，当酒精浓度增大时，传感器Rx的阻值会减小，由欧姆定律可得电路中电流增加，即电流表示数增大；
由U＝IR可知，定值电阻R两端的电压会增大，即电压表的示数会变大，故BCD错误。
故选：A。
【点评】本题考查欧姆定律的应用，关键明白电路的连接和能从图象上找到有用的数据。
11．（2025 庐阳区校级二模）如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变。闭合开关S，滑动变阻器滑片向左移动过程中，下列说法正确的是（　　）
A．电压表V示数变大，电流表A1的示数不变
B．电压表V示数不变，电流表A1的示数变大
C．电流表A的示数的变化量大于电流表A2的示数变化量
D．电流表A的示数的变化量等于电流表A2的示数变化量
【分析】由电路图可知，R1与R2并联，电流表A测干路电流，电流表A1测R1支路的电流，电流表A2测R2支路的电流，电压表测电源的电压；根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R1的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知该支路电流的变化，根据并联电路的电流特点可知干路电流的变化，然后分析各个选项。
【解答】解：AB．由图得，闭合开关S，R1、R2并联，电流表A1测量R1电流，电流表A测量干路电流，电压表测量电源电压；
由于电源电压不变，所以滑片移动电压表的示数不变；
滑动变阻器滑片P向左移动过程中，R2接入电路中电阻变大，电源电压不变，由欧姆定律得，R2电流变小，电流表A2的示数变小，根据并联各支路互不影响，电流表A1示数不变，电路总电流变小，则电流表A示数变小；故A、B错误；
CD、根据并联电路的电流特点知，电流表A示数等于电流表A1示数与电流表A2的示数之和，由于电流表A1示数不变，电流表A的示数的变化量等于电流表A2的示数变化量，故C错误，D正确；
故选：D。
【点评】本题考查了并联电路的特点和欧姆定律的应用，关键是电路串并联的辨别和电表所测电路元件的判断。
12．（2025 萨尔图区校级二模）如图所示的电路中，电源两端电压保持不变，R1为定值电阻，R2为滑动变阻器，电压表V1、电压表V2、通过定值电阻电流和滑动变阻器电流变化量的绝对值分别为ΔU1、ΔU2、ΔI1和ΔI2，闭合开关S，在保证电路元件安全的前提下，向右移动滑片P，下列正确的是（　　）
A．电压表V1的示数变大，电压表V2的示数变小，电流表的示数变小
B．电压表V1的示数变小，电压表V2的示数变大，电流表的示数变大
C．ΔU1与ΔI1的比值小于ΔU2与ΔI2的比值
D．电压表V1的变化量ΔU1与ΔI2的比值会保持不变
【分析】由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表V1测R1两端的电压，电压表V2测滑动变阻器R2两端的电压，电流表A测电路中的电流。
向右移动滑片P，滑动变阻器接入电路的电阻变大，电路的总电阻变大，由I判断出电路中电流的变化；由U＝IR判断出定值电阻R1两端电压的变化，由串联电路电压的规律判断出滑动变阻器R2两端电压的变化；
根据串联电路的电压和电流特点判断两电表示数变化量的绝对值关系，根据欧姆定律进而判断出ΔU1与ΔI的比值、ΔU2与ΔI的比值关系。
【解答】解：由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表V1测R1两端的电压，电压表V2测滑动变阻器R2两端的电压，电流表A测电路中的电流。
AB、向右移动滑片P，滑动变阻器接入电路的电阻变大，电路的总电阻变大，由I知电路中的电流变小，电流表的示数变小；
由U＝IR知定值电阻R1两端的电压变小，电压表V1的示数变小；
由串联电路电压的规律知滑动变阻器R2两端的电压变大，电压表V2的示数变大，故AB错误；
C、由串联电路的电压等于各部分电路两端的电压之和，故电压表V1、电压表V2示数变化量的绝对值相等；因串联电路电流都相等，故电流变化量的绝对值相等，所以ΔU1与ΔI1的比值等于ΔU2与ΔI2的比值，故C错误；
D、由欧姆定律可知，电压表V1的示数变化量：ΔU1＝IR1﹣I′R1＝（I﹣I′）R1＝ΔI1R1，且ΔI1＝ΔI2，
所以R1，即电压表V1的变化量ΔU1与ΔI2的比值会保持不变，故D正确。
故选：D。
【点评】本题考查了串联电路的特点和欧姆定律的应用，正确确定两电压表示数变化量的关系是关键。
13．（2025 南沙区校级模拟）在如图所示的电路中，电源电压恒定，当滑动变阻器R0的滑片从最左端滑到最右端的过程中，下列说法正确的是（　　）
A．电流表示数变小
B．电压表示数变大
C．电压表示数变小
D．电压表的示数与电流表的示数比值不变
【分析】由电路图可知，定值电阻R与滑动变阻器Rp串联，电压表测Rp滑片右侧两端的电压，电流表测电路中的电流，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R两端的电压变化、电压表示数的变化，进而判断出电压表电流表比值的变化。
【解答】解：ABC．根据图可知，电路是串联的，此时电压表串联在滑片P上，变阻器充当的是定值电阻，即电路为两定值电阻串联，电压表测Rp右侧部分电阻两端的电压，当滑动变阻器Rp的滑片从最左端滑到最右端的过程中，电路中的电流不变，电压表所测Rp部分阻值变小，根据U＝IR可知，电压表的示数变小，故AB错误，C正确；
D．由于电压表示数变小，电流表示数不变，所以电压表的示数与电流表的示数比值变小，故D错误。
故选：C。
【点评】本题考查了电路的动态分析、欧姆定律的应用，难度不大。
14．（2025 扬州二模）如图所示，电源电压保持不变，R为定值电阻，闭合开关，将滑动变阻器的滑片由B端向A端滑动，电压表V1、电压表V2、通过定值电阻的电流I1和滑动变阻器的电流I2变化量的绝对值分别为ΔU1、ΔU2、ΔI1和ΔI2，则（　　）
A．ΔU1＞ΔU2
B．ΔI1＞ΔI2
C．ΔU2与ΔI2的比值会保持不变
D．ΔU2与ΔI2的比值会逐渐变小
【分析】由电路图可知，定值电阻R与滑动变阻器串联，电压表V1测R两端的电压，电压表V2测滑动变阻器两端的电压，电流表A测电路中的电流。
根据串联电路的电压和电流特点判断两电表示数变化量的绝对值关系，根据欧姆定律进而判断出ΔU1与ΔI的比值、ΔU2与ΔI的比值关系。
【解答】解：由图可知，定值电阻R与滑动变阻器串联，电流表测电路电流，电压表V1测定值电阻两端电压，电压表V2测滑动变阻器两端电压；
A．根据串联电路电压特点 U＝UR+U滑，电源电压 U 不变，故 ΔU1＝ΔU2，故A错误；
B．串联电路电流处处相等，I1＝I2，电流变化量也相等，即 ΔI1＝ΔI2，故B错误；
CD．由ΔU1＝ΔI1R，且ΔU1＝ΔU2，ΔI1＝ΔI2，可得 ，R为定值电阻，其阻值不变，所以 ΔU2与ΔI2的比值保持不变，故C正确，D错误。
故选：C。
【点评】本题考查了串联电路的特点和欧姆定律的应用，正确确定两电压表示数变化量的关系是关键。
二．多选题（共2小题）
（多选）15．（2025 长沙三模）为减少碳排放，我国大力推行电动汽车。电动汽车中，利用接入电路的旋钮变阻器，可控制汽车中电动机的转速，如图所示。图中E、O、F分别为变阻器的三个接线柱。当驾驶员踩下“油门”时车速仪示数增大，车速仪可由电路中的电压表或电流表改装而成下列分析正确的是（　　）
A．车速仪应该由电流表改装而成
B．踩下油门的过程中，电压表示数与电流表示数的比值增大
C．电路中的定值电阻R0工作时会消耗电能，可以不用接入电路
D．踩下油门的过程中，电压表的示数变化量与电流表的示数变化量的比值不变
【分析】分析电路图可知，变阻器和R0串联，电压表测变阻器两端的电压，电流表测电路中的电流；
（1）当驾驶员踩下“油门”时，根据滑动变阻器接入电路中电阻的变化分析总电阻的变化，根据欧姆定律分析电路中电流的变化；根据串联电路的分压规律分析电压表示数的变化；根据电压表示数和电流表示数的变化分析电压表与电流表示数比值的变化；
（2）从保护电路的角度分析R0的作用；
（3）根据串联电路的电压规律结合欧姆定律分析，注意：对定值电阻来说，其两端电压的变化量与电流变化量的比值等于该定值电阻的阻值。
【解答】解：由电路图可知，变阻器和R0串联，电压表测变阻器两端的电压，电流表测电路中的电流；
AB、踩下油门的过程中，变阻器接入电路的电阻变小，根据串联电路的分压规律可知，变阻器分担的电压减小，即电压表示数减小；变阻器接入电路的电阻变小，电路的总电阻变小，根据I可知电路中电流变大，即电流表示数变大；已知驾驶员踩下“油门”时车速仪示数增大，所以车速仪是由电流表改装而成；因电压表示数变小，电流表示数变大，则该过程中电压表示数与电流表示数的比值变小，故A正确，B错误；
C、定值电阻R0串联在电路中，可以防止电路中电流过大，烧坏仪表，起到保护电路的作用，所以定值电阻R0必须接入电路，故C错误；
D、因电源电压不变，则由串联电路的电压特点可知，电压表示数的变化量等于定值电阻的电压变化量（即ΔUV＝ΔU0）；对定值电阻来说，根据R可知，其两端电压的变化量与电流变化量的比值等于该定值电阻的阻值，所以电压表的示数变化量与电流表的示数变化量的比值不变（即R0），故D正确。
故选：AD。
【点评】本题考查了电路的动态分析、欧姆定律的应用与串联电路的特点，属于中档题。
（多选）16．（2025春 长沙期中）小明设计的质量测量仪如图所示，当载物台上不放物体时，滑片恰好处于a点。电源电压不变闭合开关S后，下列说法正确的是（　　）
A．不放重物时，小灯泡L的亮度最暗
B．重物的质量越大，电压表的示数越大
C．重物的质量越大，电路的总功率越小
D．重物的质量发生变化时，电压表与电流表示数的比值保持不变
【分析】根据电路图可知，R与L串联接入电路中，电压表测量R两端的电压，电流表测量电路中的电流；
（1）不放重物时，根据滑片的位置分析滑动变阻器接入电路中电阻的大小情况和总电阻的大小情况，根据欧姆定律可知电路中电流的大小情况，根据P＝I2R分析小灯泡L的实际功率的大小和亮度的大小；
（2）物重越大时，根据滑动变阻器接入电路中电阻的变化分析总电阻的变化，根据欧姆定律分析电路中电流的变化；根据串联电路的分压规律分析电压表示数的变化；同理可知重物的质量越小电路中电流的大小，根据P＝UI分析总功率的大小变化，进而判断出电压表和电流表示数之比的变化。
【解答】解：
A、不放重物时，滑片在最上方，滑动变阻器接入电路的电阻最小，总电阻最小，根据欧姆定律可知，电路中的电流最大，根据P＝I2R可知，小灯泡的功率最大，小灯泡L的亮度最亮，故A错误；
BC、重物的质量越大，滑动变阻器接入电路中电阻变大，根据串联电路的分压规律可知，滑动变阻器分担的电压变大，电压表示数变大；此时电路的总电阻变大，根据欧姆定律可知，电路中的电流变小，电流表示数变小，根据P＝UI可知，电路的总功率越小，故BC正确；
重物的质量变大，电压表示数变大，电流表示数变小，所以重物的质量发生变化时，电压表与电流表示数的比值变大，故D错误。
故选：BC。
【点评】本题考查了电路的动态分析、欧姆定律的应用、电功率计算公式的应用，难度不大。
三．填空题（共7小题）
17．（2025 惠阳区二模）某学校图书馆购置了空气湿度检测仪，其内部电路简图如图甲所示。电源电压恒为6V，定值电阻R0的阻值为5Ω，R为湿敏电阻，其阻值R随环境湿度的变化如图乙所示，电压表量程为 0﹣3V。闭合开关S，当环境湿度增大时，电流表示数 　变大　 ，电压表示数与电流表示数的比值 　不变　 （前两空选填“变大”、“变小”或“不变”）；当电压表为最大示数3V时，对应的环境湿度是 　80%　 。
【分析】由电路图可知，闭合开关S，定值电阻R0与湿敏电阻R串联，电压表测R0两端的电压，电流表测电路中的电流。
（1）由图乙可知，当环境湿度增加时，湿敏电阻R的阻值变小，电路的总电阻变小，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，；
（2）当电压表示数为3V时，由欧姆定律算出此时电路中的电流，根据欧姆定律求出电路的总电阻，利用电阻的串联求出湿敏电阻R的阻值，由图乙判断出此时环境的湿度。
【解答】解：由电路图可知，闭合开关S，定值电阻R0与湿敏电阻R串联，电压表测R0两端的电压，电流表测电路中的电流。
（1）由图乙可知，当环境湿度增加时，湿敏电阻R的阻值变小，电路的总电阻变小，由I可知，电路中的电流变大；
由图知电压表示数与电流表示数的比值等于定值电阻R0的阻值，其比值不变；
（2）
由U0＝IR0知R0两端的电压变大，即电流表的示数变大、电压表的示数变大；
（2）当电压表的示数为3V时，电路中的电流为：
I0.6A，
电路的总电阻为：
R总10Ω，
由串联电路中总电阻等于各分电阻之和可得，湿敏电阻R的阻值R1＝R总﹣R0＝10Ω﹣5Ω＝5Ω，
由图乙可知，此时环境湿度为80%。
故答案为：变大；不变；80%。
【点评】本题考查了串联电路的特点和欧姆定律的应用以及电路的动态分析，从图象中获取有用的信息是关键。
18．（2025 高新区校级模拟）如图电源电压为12V，闭合开关后，电流表的示数为0.4A，电压表的示数为8V，则此时滑动变阻器R接入的阻值是 　10　 Ω；将滑动变阻器R的滑片向左移动，电压表与电流表的示数的比值将 　不变　 。（填“增大”“减小”或“不变”）
【分析】由电路图可知，两电阻串联，电压表测R0两端的电压，电流表测电路中的电流；根据串联电路的电压特点求出R两端的电压，根据欧姆定律求出R的阻值；根据定值电阻不变分析电压表与电流表的示数的比值。
【解答】解：由电路图可知，R1、R2串联，电压表测R0两端的电压，电流表测电路中的电流；
根据串联电路电压的规律知定值电阻R两端的电压为：
U1＝U﹣U0＝12V﹣8V＝4V，
电阻R的阻值为：R10Ω；
电压表测R0两端的电压，电流表测电路中的电流，根据欧姆定律知，电压表与电流表的示数的比值等于定值电阻的阻值，故将滑动变阻器R的滑片向左移动，比值保持不变。
故答案为：10；不变。
【点评】本题考查串联电路的特点和欧姆定律，属于中档题。
19．（2025 新宾县校级模拟）如图所示，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，当R2的滑片P向右滑动时，电压表的示数 　不变　 ，电流表A1的示数与A2的示数之和 　变小　 。
【分析】定值电阻和滑动变阻器并联，电流表A1测干路电流，电流表A2测通过滑动变阻器的电流，电压表测电源电压；当R2的滑片P向右滑动时，电源电压不变，得出电压表示数变化；当R2的滑片P向右滑动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知通过滑动变阻器的电流变化，根据并联电路电路规律可知干路电流变化，据此判断电流表A1示数与A2示数之和变化。
【解答】解：定值电阻和滑动变阻器并联，电流表A1测干路电流，电流表A2测通过滑动变阻器的电流，电压表测电源电压；
当R2的滑片P向右滑动时，电源电压不变，所以，电压表示数不变；
当R2的滑片P向右滑动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知通过滑动变阻器的电流变小，根据并联电路电路规律可知干路电流变小，则电流表A1示数与A2示数之和变小。
故答案为：不变；变小。
【点评】本题考查并联电路特点、欧姆定律的灵活运用。
20．（2025 广安区校级模拟）如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向右滑动的过程中，电流表A1的示数 　不变　 ，电压表V的示数与电流表A2的示数的比值 　变大　 （两空均选填“变大”、“变小”、“不变”）。
【分析】由电路图可知，R2与R1并联，电流表A1测R1支路的电流，电流表A2测干路电流，电压表测电源两端的电压；
根据电源电压可知滑片移动时电压表V的示数变化，根据并联电路电流特点、欧姆定律可知电路中电流的变化和差值的变化，然后得出电压表V示数与电流表A2示数的比值的变化。
【解答】解：由电路图可知，R2与R1并联，电流表A1测R1支路的电流，电流表A2测干路电流，电压表测电源两端的电压；
电源电压不变，则电压表示数不变；
闭合开关S，将滑动变阻器的滑片P从中点向右滑动的过程中，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过该支路的电流变小；
由于并联电路中各支路互不影响，则通过R1支路的电流不变，电流表A1示数不变；
根据并联电路电流特点可知，干路中的电流变小，电流表A2的示数变小；
电压表示数不变，则电压表V的示数与电流表A2示数的比值将变大。
故答案为：不变；变大。
【点评】本题考查了电路的动态分析，涉及到并联电路的特点和欧姆定律的应用，分清电路的连接方式和电表所测的电路元件是关键。
21．（2025春 鼓楼区校级期中）如图是一种监测温度变化的传感器的工作原理电路图。膨胀棒的长度由于热胀冷缩随温度变化，膨胀棒的一端固定，另一端与滑块M相连，滑块M与滑动变阻器滑片P相连。闭合开关S，当温度升高时，膨胀棒带动滑块M向右移动，此时电流表的示数将 　不变　 ，电压表的示数将 　变大　 。
【分析】分析电路图可知，电路中只有一个电阻，电流表测量电路中的电流，电压表测电阻左侧部分的电压；根据欧姆定律分析电流表和电压表示数的大小。
【解答】解：由题图可知，电流表串联接入电路中，电压表测量R左边部分电阻两端的电压。
当温度升高时，膨胀棒变长，物体M向右移动，电阻上的滑片右移，R接入电路的电阻不变，根据欧姆定律可知，电路中的电流不变，电流表示数不变；
P点左侧部分变长，左侧电阻变大，根据U＝IR可知，左侧两端的电压变大，电压表示数变大。
故答案为：不变；变大。
【点评】本题考查了学生对欧姆定律的掌握和运用，本题关键是认识到滑动变阻器起不到变阻作用。
22．（2025 达州模拟）如图所示的电路中电源电压保持不变，闭合开关，当滑片P向右滑动时，电压表的示数 　变小　 （选填“变大”、“变小”或“不变”），灯泡的亮度 　变亮　 （选填“变亮”、“变暗”或“不变”）。
【分析】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点可知滑动变阻器两端的电压变化，根据P＝UI可知灯泡实际功率的变化和亮暗的变化。
【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压；
当滑片P向右滑动时，变阻器接入电路中的电阻变小，电路中的总电阻变小，由欧姆定律可知，电路中的电流变大；
由U＝IR可知，灯泡两端的电压变大，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变小，即电压表的示数变小；
因灯泡的亮暗取决于实际功率的大小，所以，由P＝UI可知，灯泡的实际功率变大，灯泡变亮。
故答案为：变小；变亮。
【点评】本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律、电功率公式的应用，要注意灯泡的亮暗取决于实际功率的大小。
23．（2025 滕州市模拟）如图所示，是一种自动测定油箱内油面高度的装置。电路图中R0的作用是　保护电路　 ，图中油量表是由　电压表　 （选填“电压表”或“电流表”）改装而成，当油量减少时，该表的示数将　变小　 （选填“变大”、“变小”或“不变”）。
【分析】闭合开关，滑动变阻器和定值电阻串联接入电路，定值电阻R0的作用是可以防止电路中的电流过大；油量表和滑动变阻器并联，所以油量表由电压表改装而成；
当油量减少时，浮子位置降低，在杠杆作用下，滑动变阻器连入电路的阻值变小，根据串联电路特点结合欧姆定律判断油量表示数的变化。
【解答】解：闭合开关，滑动变阻器和定值电阻串联接入电路，定值电阻R0的作用是可以防止电路中的电流过大而烧坏仪表，保护电路；
油量表和滑动变阻器并联，所以油量表由电压表改装而成；
当油量减少时，浮子位置降低，在杠杆作用下，滑动变阻器连入电路的阻值变小，串联电路总电阻等于各部分电阻之和，根据欧姆定律可知通过电路的电流变大，根据U＝IR可知定值电阻两端电压变大，串联电路总电压等于各部分电压之和，所以滑动变阻器两端电压变小，即油量表示数变小。
故答案为：保护电路；电压表；变小。
【点评】本题考查串联电路特点和欧姆定律的灵活运用，属于基础题。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)
