2026年中考物理一轮复习 电学作图
一．作图题（共24小题）

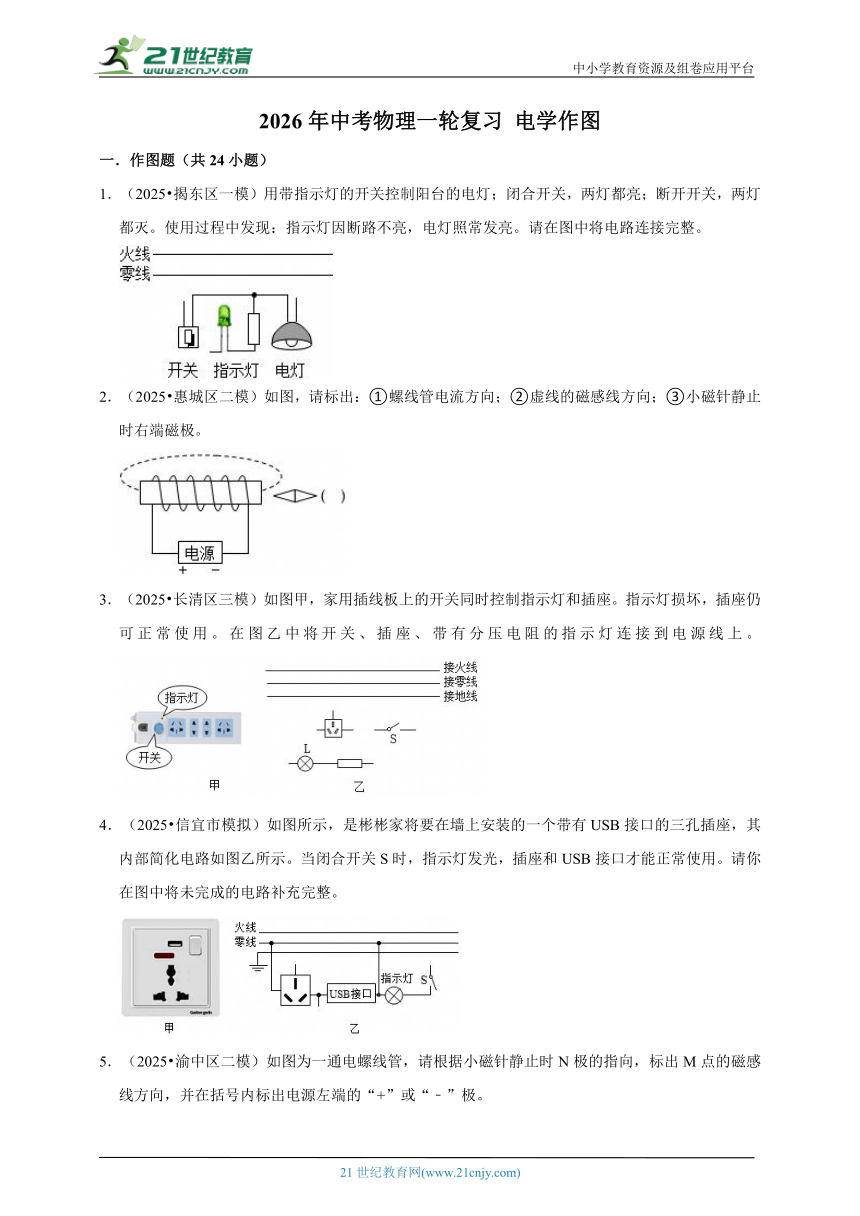

1．（2025 揭东区一模）用带指示灯的开关控制阳台的电灯；闭合开关，两灯都亮；断开开关，两灯都灭。使用过程中发现：指示灯因断路不亮，电灯照常发亮。请在图中将电路连接完整。
2．（2025 惠城区二模）如图，请标出：①螺线管电流方向；②虚线的磁感线方向；③小磁针静止时右端磁极。
3．（2025 长清区三模）如图甲，家用插线板上的开关同时控制指示灯和插座。指示灯损坏，插座仍可正常使用。在图乙中将开关、插座、带有分压电阻的指示灯连接到电源线上。
4．（2025 信宜市模拟）如图所示，是彬彬家将要在墙上安装的一个带有USB接口的三孔插座，其内部简化电路如图乙所示。当闭合开关S时，指示灯发光，插座和USB接口才能正常使用。请你在图中将未完成的电路补充完整。

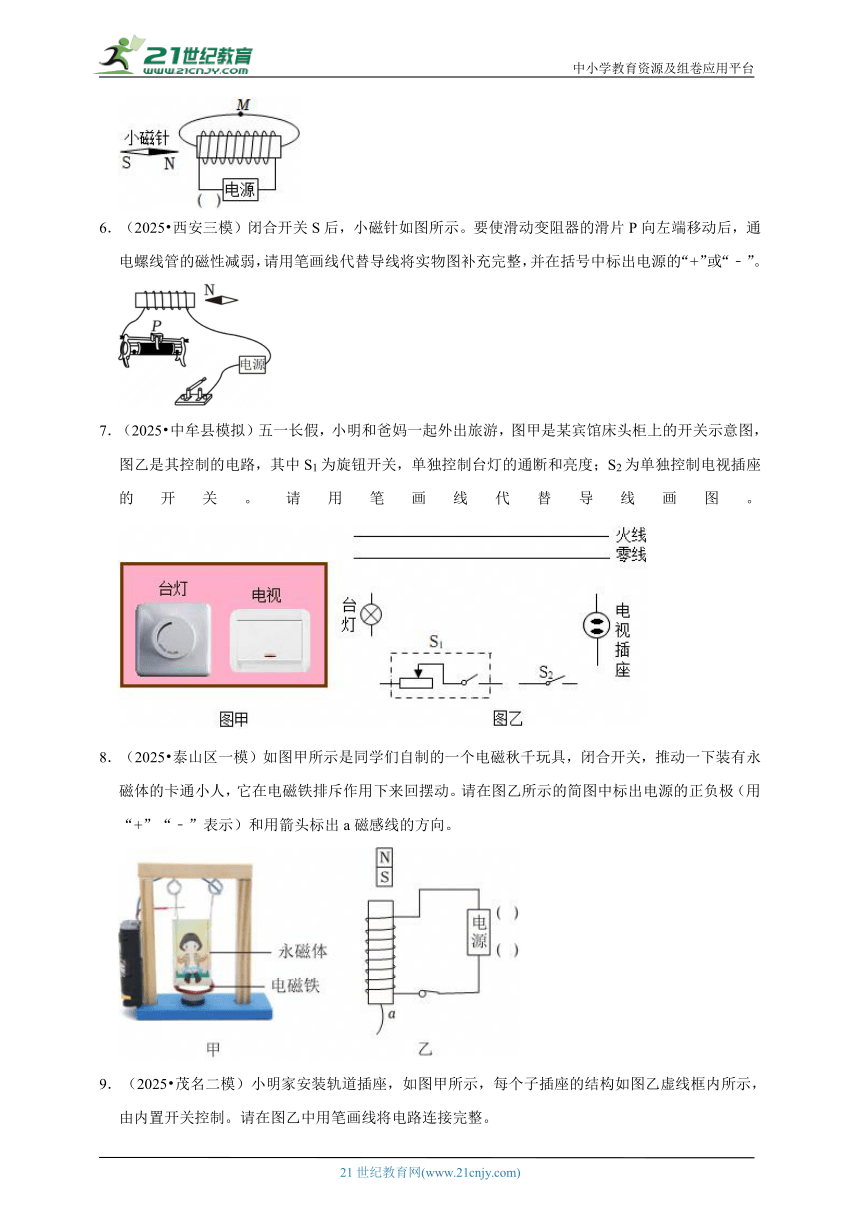

5．（2025 渝中区二模）如图为一通电螺线管，请根据小磁针静止时N极的指向，标出M点的磁感线方向，并在括号内标出电源左端的“+”或“﹣”极。
6．（2025 西安三模）闭合开关S后，小磁针如图所示。要使滑动变阻器的滑片P向左端移动后，通电螺线管的磁性减弱，请用笔画线代替导线将实物图补充完整，并在括号中标出电源的“+”或“﹣”。
7．（2025 中牟县模拟）五一长假，小明和爸妈一起外出旅游，图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关。请用笔画线代替导线画图。
8．（2025 泰山区一模）如图甲所示是同学们自制的一个电磁秋千玩具，闭合开关，推动一下装有永磁体的卡通小人，它在电磁铁排斥作用下来回摆动。请在图乙所示的简图中标出电源的正负极（用“+”“﹣”表示）和用箭头标出a磁感线的方向。

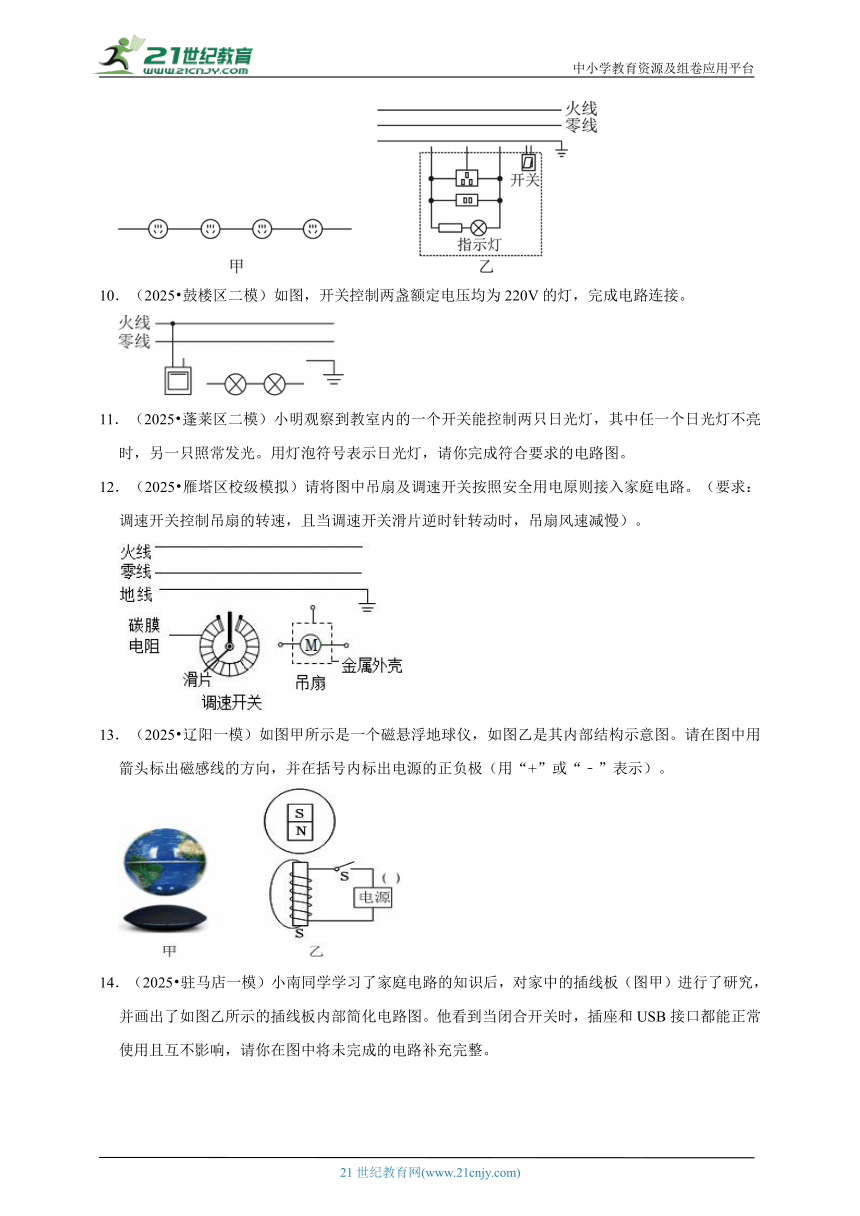

9．（2025 茂名二模）小明家安装轨道插座，如图甲所示，每个子插座的结构如图乙虚线框内所示，由内置开关控制。请在图乙中用笔画线将电路连接完整。
10．（2025 鼓楼区二模）如图，开关控制两盏额定电压均为220V的灯，完成电路连接。
11．（2025 蓬莱区二模）小明观察到教室内的一个开关能控制两只日光灯，其中任一个日光灯不亮时，另一只照常发光。用灯泡符号表示日光灯，请你完成符合要求的电路图。
12．（2025 雁塔区校级模拟）请将图中吊扇及调速开关按照安全用电原则接入家庭电路。（要求：调速开关控制吊扇的转速，且当调速开关滑片逆时针转动时，吊扇风速减慢）。
13．（2025 辽阳一模）如图甲所示是一个磁悬浮地球仪，如图乙是其内部结构示意图。请在图中用箭头标出磁感线的方向，并在括号内标出电源的正负极（用“+”或“﹣”表示）。
14．（2025 驻马店一模）小南同学学习了家庭电路的知识后，对家中的插线板（图甲）进行了研究，并画出了如图乙所示的插线板内部简化电路图。他看到当闭合开关时，插座和USB接口都能正常使用且互不影响，请你在图中将未完成的电路补充完整。

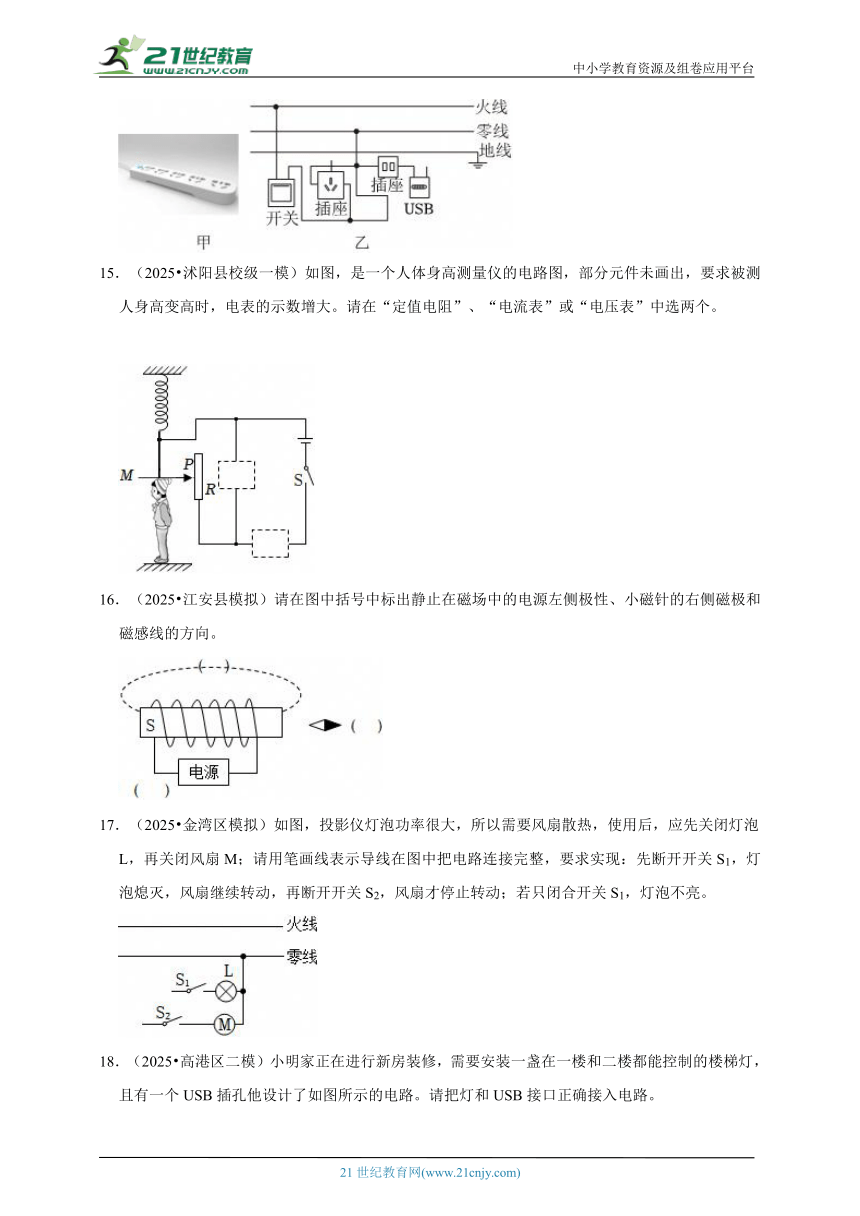

15．（2025 沭阳县校级一模）如图，是一个人体身高测量仪的电路图，部分元件未画出，要求被测人身高变高时，电表的示数增大。请在“定值电阻”、“电流表”或“电压表”中选两个。
16．（2025 江安县模拟）请在图中括号中标出静止在磁场中的电源左侧极性、小磁针的右侧磁极和磁感线的方向。
17．（2025 金湾区模拟）如图，投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动；若只闭合开关S1，灯泡不亮。
18．（2025 高港区二模）小明家正在进行新房装修，需要安装一盏在一楼和二楼都能控制的楼梯灯，且有一个USB插孔他设计了如图所示的电路。请把灯和USB接口正确接入电路。

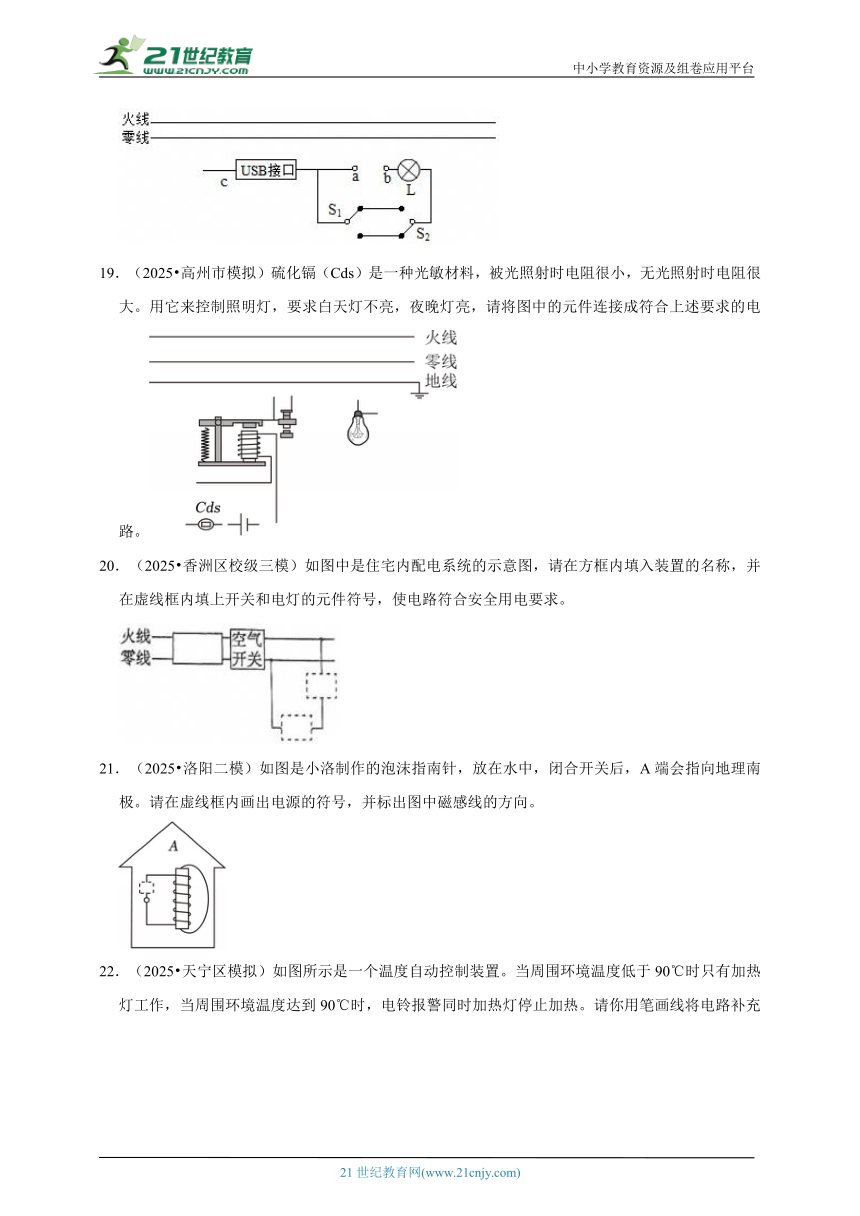

19．（2025 高州市模拟）硫化镉（Cds）是一种光敏材料，被光照射时电阻很小，无光照射时电阻很大。用它来控制照明灯，要求白天灯不亮，夜晚灯亮，请将图中的元件连接成符合上述要求的电路。
20．（2025 香洲区校级三模）如图中是住宅内配电系统的示意图，请在方框内填入装置的名称，并在虚线框内填上开关和电灯的元件符号，使电路符合安全用电要求。
21．（2025 洛阳二模）如图是小洛制作的泡沫指南针，放在水中，闭合开关后，A端会指向地理南极。请在虚线框内画出电源的符号，并标出图中磁感线的方向。
22．（2025 天宁区模拟）如图所示是一个温度自动控制装置。当周围环境温度低于90℃时只有加热灯工作，当周围环境温度达到90℃时，电铃报警同时加热灯停止加热。请你用笔画线将电路补充完整。
23．（2025 端州区校级一模）如图为多挡位电烤箱电路示意图，S1为电源开关，S2为挡位开关，请将a、b、c三个接线口接入电路中。
24．（2025 兴隆台区一模）作图题：如图，是由电磁铁P构成的自动空气开关的原理图，P为电磁铁，Q为衔铁，S为闸刀开
关。当家庭电路中电流达到一定值时，P吸引Q且可绕O1点转动，S在弹力的作用下绕O2转动
自动断开，切断电路，起到保险作用。请在图中括号标出电磁铁左侧的磁极名称，画出闸刀开关
S所受弹力F的力臂l。
2026年中考物理一轮复习 电学作图
参考答案与试题解析
一．作图题（共24小题）
1．（2025 揭东区一模）用带指示灯的开关控制阳台的电灯；闭合开关，两灯都亮；断开开关，两灯都灭。使用过程中发现：指示灯因断路不亮，电灯照常发亮。请在图中将电路连接完整。
【分析】在家庭电路中，为了用电的安全，开关应接在用电器和火线之间；家庭电路中，各用电器是并联的。
【解答】解：闭合开关，两灯都亮；断开开关，两灯都灭，这说明开关能同时控制两盏灯；指示灯因断路不亮，电灯照常发亮，这说明电灯与指示灯是并联的，为了用电的安全，开关应接在用电器和火线之间，如图所示：
【点评】本题考查了电路的设计、家庭电路的特点，属于基础题。
2．（2025 惠城区二模）如图，请标出：①螺线管电流方向；②虚线的磁感线方向；③小磁针静止时右端磁极。
【分析】在电源外部，电流从电源的正极出发，经过用电器，回到电源负极；
根据安培定则判定定通电螺线管的极性；
根据磁极间的相互作用规律判断小磁针的磁极；
磁体周围的磁感线从磁体的N极出来，回到磁体的S极，据此判断A点处的磁感线方向。
【解答】解：由图可知，电源的左端是正极，右端是负极，电流由螺线管的左端流入，右端流出；
根据安培定则可知，通电螺线管的右端为N极，左端是S极；
由异名磁极相互吸引可知，小磁针的左端是N极，右端是S极；
磁体周围的磁感线从磁体的N极出来，回到磁体的S极，如图所示：
【点评】本题考查了电流的方向、安培定则的应用、磁极间的相互作用规律、磁感线的方向，难度不大。
3．（2025 长清区三模）如图甲，家用插线板上的开关同时控制指示灯和插座。指示灯损坏，插座仍可正常使用。在图乙中将开关、插座、带有分压电阻的指示灯连接到电源线上。
【分析】根据家庭电路的组成和三孔插座的正确接法来连接电路图。
【解答】解：指示灯损坏，插孔仍可正常使用，带有分压电阻的灯泡和插孔是并联的；三孔插孔根据“左零右火，上接地”原则接入电路；
开关接在灯泡、插孔和火线之间控制火线使用更安全，连接电路如下图所示：
。
【点评】本题考查的是家庭电路的组成；知道并联电路的特点和三孔插座的正确接法。
4．（2025 信宜市模拟）如图所示，是彬彬家将要在墙上安装的一个带有USB接口的三孔插座，其内部简化电路如图乙所示。当闭合开关S时，指示灯发光，插座和USB接口才能正常使用。请你在图中将未完成的电路补充完整。
【分析】①家庭电路中用电器是并联的，工作时互不影响；
②干路开关控制整个电路；支路开关控制所在支路；
③灯泡的接法：火线首先过开关，再接入灯泡，零线直接接入灯泡；
【解答】解：由题意可知，开关S控制整个电路，所以开关S在干路上；插座、USB接口与指示灯互不影响，所以插座、USB接口与指示灯并联；如下图：
【点评】本题考查了家庭电路的中灯泡、开关、插座的接法，以及并联电路的特点，要熟练掌握。
5．（2025 渝中区二模）如图为一通电螺线管，请根据小磁针静止时N极的指向，标出M点的磁感线方向，并在括号内标出电源左端的“+”或“﹣”极。
【分析】根据小磁针静止时N极的指向和磁极间的相互作用规律判断通电螺线管的磁极；在磁体周围，磁感线从磁体的N极出发，回到S极；根据安培定则判断通电螺线管线圈中的电流方向，进一步分析电源的正、负极。
【解答】解：小磁针静止时N极指向右，异名磁极互相吸引，则通电螺线管的左端为S极、右端为N极；在磁体周围，磁感线从磁体的N极出发，回到S极；根据安培定则可知，电流从通电螺线管的左侧流入，右侧流出，因此电源的左端为“﹣”极，右端为“+”极。如图所示：
【点评】本题考查了磁极间的相互作用规律、磁感线的方向、安培定则的应用，比较简单，属基础题。
6．（2025 西安三模）闭合开关S后，小磁针如图所示。要使滑动变阻器的滑片P向左端移动后，通电螺线管的磁性减弱，请用笔画线代替导线将实物图补充完整，并在括号中标出电源的“+”或“﹣”。
【分析】磁极间的相互作用规律：同名磁极相排斥，异名磁极相吸引。
根据磁极间的相互作用，可判断出通电螺线管的磁极，再根据安培定则判断出电流的方向从而找到电源的正负极。
电磁铁磁性强弱的影响因素：线圈匝数多少、电流大小。
【解答】解：闭合开关S后，小磁针指向如图所示。根据磁极的相互作用可知，通电螺线管的右端为S极，左端为N极，再用安培定则可判断出电流从螺线管右端流入，左端流出，所以电源的右端为正极；要使滑动变阻器的滑片P向左端移动后，通电螺线管的磁性减弱，即电路中的电流减弱，电阻增大，所以应该接滑动变阻器的右下接线柱，如图所示：
【点评】本题考查了磁极间的相互作用，安培定则的应用，以及影响通电螺线管磁性强弱的因素。
7．（2025 中牟县模拟）五一长假，小明和爸妈一起外出旅游，图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断和亮度；S2为单独控制电视插座的开关。请用笔画线代替导线画图。
【分析】在家庭电路中，用电器通常为并联，工作时互不影响；同时，为了用电安全，开关必须接在火线和用电器之间；双孔插座接线注意“左零右火”，据此完成作图即可。
【解答】解：由经验可知，若插座坏了，灯泡正常发光，二者互不影响，为并联。开关S1只能控制台灯，那么二者串联在同一支路；开关S2只能控制插座，那么二者串联在同一支路上。从火线上引线，先连接开关S1，再连接灯泡回到零线；
从火线上引线，先连接开关S2，再接在插座上，最后将另一个孔与零线相连，如下图所示：
【点评】先分析用电器的连接方式，再明确开关的控制对象，再确认开关的位置，进而根据连接要求完成家庭电路的连接即可。
8．（2025 泰山区一模）如图甲所示是同学们自制的一个电磁秋千玩具，闭合开关，推动一下装有永磁体的卡通小人，它在电磁铁排斥作用下来回摆动。请在图乙所示的简图中标出电源的正负极（用“+”“﹣”表示）和用箭头标出a磁感线的方向。
【分析】（1）同名磁极互相排斥，异名磁极互相吸引；
（2）根据安培定则判断出电磁铁线圈中的电流方向，进而判断出电源的正、负极；
（3）在磁体外部，磁感线从磁体的N极出发，回到S极。
【解答】解：电磁秋千在电磁铁排斥作用下来回摆动，由此可得，永磁体下端为S极，根据同名磁极相互排斥可得，电磁铁的上端为S极，下端为N极，再由右手螺旋定则可得，电源从线圈上端流入，从下端流出，所以电源上端为正极，下端为负极，在磁体外部，磁感线从磁体的N极出发，回到S极，如图所示：
【点评】此题考查了磁极间的相互作用规律、安培定则、磁感线及其特点，比较简单，属基础题。
9．（2025 茂名二模）小明家安装轨道插座，如图甲所示，每个子插座的结构如图乙虚线框内所示，由内置开关控制。请在图乙中用笔画线将电路连接完整。
【分析】干路开关控制所有的用电器；
三孔插座接法：左孔接零线、右孔接火线、上孔接地线；
两孔插座接法：左孔接零线、右孔接火线。
【解答】解：开关连接在干路中，且开关应连接在火线和用电器之间；
三孔插座接法：左孔接零线、右孔接火线、上孔接地线；
两孔插座接法：左孔接零线、右孔接火线；如图所示：
【点评】本题考查了家庭电路的连接，属于常考题。
10．（2025 鼓楼区二模）如图，开关控制两盏额定电压均为220V的灯，完成电路连接。
【分析】开关控制灯泡时，开关和灯泡是串联的。火线首先进入开关，然后进入灯泡，零线直接进入灯泡，这样断开开关，切断火线，操作更安全。
家庭电路中，各用电器之间是并联的，各用电器能正常工作，并且互不影响。
【解答】解：我国家庭电路的电压为220V，两盏电灯的额定电压均为220V，则两个灯泡是并联的，一个开关就能控制这两盏电灯，说明开关在干路，且开关接在灯泡和火线之间，如图所示：
【点评】本题考查了对家庭电路中一个开关控制两盏电灯时的接线方式的掌握，属基础题。
11．（2025 蓬莱区二模）小明观察到教室内的一个开关能控制两只日光灯，其中任一个日光灯不亮时，另一只照常发光。用灯泡符号表示日光灯，请你完成符合要求的电路图。
【分析】并联电路中，各用电器工作时互不影响，干路上开关控制所有用电器。
【解答】解：其中一个日光灯不亮时，另一只照常发光，由此可知这两个日光灯是互不影响的，所以它们之间一定是并联的，开关控制两只灯，在干路上，如下所示：
【点评】解决本题关键是利用并联和串联的特点来判断电路的连接形式。知道串并联的特点、分析清楚电路图即可正确解题。
12．（2025 雁塔区校级模拟）请将图中吊扇及调速开关按照安全用电原则接入家庭电路。（要求：调速开关控制吊扇的转速，且当调速开关滑片逆时针转动时，吊扇风速减慢）。
【分析】调速器开关相当于滑动变阻器，调速器要接在火线与吊扇之间，吊扇在连接时要注意金属外壳应接地。
【解答】解：调速开关相当于滑动变阻器，调速开关能控制吊扇的转速，应与吊扇串联，调速开关应接在火线上；
调速开关滑片逆时针转动时，吊扇风速减慢，说明接入电路的电阻值增大，应将中间和左侧接线柱接入电路；
为保证用电的安全，吊扇的金属外壳应接地线，如图所示：
【点评】本题考查了吊扇的连接方法，注意：调速器开关要接在火线与吊扇之间。
13．（2025 辽阳一模）如图甲所示是一个磁悬浮地球仪，如图乙是其内部结构示意图。请在图中用箭头标出磁感线的方向，并在括号内标出电源的正负极（用“+”或“﹣”表示）。
【分析】地球仪悬浮在底座上方，地球仪与底座相互排斥，根据同名磁极相互排斥确定螺线管上端的极性；根据安培定则确定电流的方向，进而确定电源的正负极。
【解答】解：地球仪悬浮在底座上方，地球仪与底座相互排斥，已知条形磁体上端为S极、下端为N极，根据同名磁极相互排斥，可知，电磁铁的上端为N极，下端为S极。
根据安培定则，伸出右手使大拇指指向电磁铁的N极（电磁铁的上端），则四指弯曲所指的方向为电流的方向，电流从螺线管的上端流入，所以电源的上端为正极，如图所示：
【点评】磁极间的相互作用规律与安培定则相结合是电磁学方面的常见题型，明确磁悬浮地球仪的工作原理是解答此题的关键。
14．（2025 驻马店一模）小南同学学习了家庭电路的知识后，对家中的插线板（图甲）进行了研究，并画出了如图乙所示的插线板内部简化电路图。他看到当闭合开关时，插座和USB接口都能正常使用且互不影响，请你在图中将未完成的电路补充完整。
【分析】三孔插座的正确接法是左零右火上接地；
USB接口与各个插座并联，互不影响。
【解答】解：三孔插座的接法：左零右火上接地；
当闭合开关时，插座和USB接口都能正常使用且互不影响，说明开关接在干路上，USB接口与各个插座并联，如下图所示：
【点评】本题考查的是家庭电路的连接，属于常考题。
15．（2025 沭阳县校级一模）如图，是一个人体身高测量仪的电路图，部分元件未画出，要求被测人身高变高时，电表的示数增大。请在“定值电阻”、“电流表”或“电压表”中选两个。
【分析】滑片上移，滑动变阻器R接入电阻变大，电源电压一定，根据欧姆定律，电路中电流变小，接入电表不可能为电流表，根据电压表使用方法，电压表应与R并联，与R串联的应该为定值电阻，根据串联电路分压的规律，当滑片上移，接入电阻变大，R两端分得电压变大，据此分析可得答案。
【解答】解：如图所示，电压表的内阻很大，在电路中相当于断路，则下面方框不能是电压表，否则电路断路；
滑片上移，滑动变阻器R接入电阻变大，电源电压一定，根据欧姆定律可得，电路中电流变小，可知接入电表不可能为电流表，电压表应与R并联，与R串联的应该为定值电阻，根据串联电路分压的规律，当滑片上移，接入电阻变大，R两端分得电压变大，电压表示数变大，如图所示：
。
【点评】本题考查了欧姆定律的应用，特别是对串联电路的分压规律的考查，属于常考题。
16．（2025 江安县模拟）请在图中括号中标出静止在磁场中的电源左侧极性、小磁针的右侧磁极和磁感线的方向。
【分析】根据通电螺线管的磁极，利用磁极间的相互作用规律判断小磁针的磁极；利用安培定则，判断电磁铁导线中电流方向和电源的正负极；磁体周围的磁感线都是从N极出来回到S极的。
【解答】解：根据图示可知，通电螺线管的左端为S极、右端为N极，由磁极间的相互作用规律得出小磁针的左端为S极、右端为N极；
磁体周围的磁感线都是从N极出来回到S极的；
由安培定则可知电流由左侧流入，即电源左侧为正极，因电磁铁外部磁感线由N极指向S极，故磁感线方向向左，如图所示：
【点评】能熟练运用安培定则以及磁极间的相互作用规律来进行判断，是解答此题的关键。
17．（2025 金湾区模拟）如图，投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动；若只闭合开关S1，灯泡不亮。
【分析】先分析题意，得出灯、电风扇的连接方式，以及两个开关的位置，据此连接电路，注意开关要接在火线和用电器之间。
【解答】解：
由题知，先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动；若只闭合开关S1，灯泡不亮，说明灯泡和风扇可以单独工作，因此它们是并联的，若只闭合开关S1，灯泡不亮，说明S2在干路上，S1和灯泡串联，只控制灯泡，如下图所示：
【点评】本题考查了电路的连接，分析题意确定两个开关的位置是关键。
18．（2025 高港区二模）小明家正在进行新房装修，需要安装一盏在一楼和二楼都能控制的楼梯灯，且有一个USB插孔他设计了如图所示的电路。请把灯和USB接口正确接入电路。
【分析】家庭电路中，各个用电器之间是并联的；为了用电的安全，开关应接在火线和用电器之间。
【解答】解：根据题意可知，灯和USB接口并联在电路中，为了用电的安全，开关应接在火线和用电器之间，如图：
【点评】本题考查了家庭电路的连接，属于基础题。
19．（2025 高州市模拟）硫化镉（Cds）是一种光敏材料，被光照射时电阻很小，无光照射时电阻很大。用它来控制照明灯，要求白天灯不亮，夜晚灯亮，请将图中的元件连接成符合上述要求的电路。
【分析】根据电磁继电器的基本原理和家庭电路的组成完成电路图。
【解答】解：白天光敏电阻很小，电流很大时，电磁铁的磁性强，衔铁被吸引，会将动触点下移，此时照明灯不亮；晚上光敏电阻很大，电磁铁的磁性减弱，在弹簧的作用下将衔铁拉起来，动触点向上移动，接通灯泡电路，灯泡亮，灯泡的另一端接零线，如图所示：
。
【点评】本题考查的是电磁继电器的原理；知道家庭电路的开关接在火线和用电器之间。
20．（2025 香洲区校级三模）如图中是住宅内配电系统的示意图，请在方框内填入装置的名称，并在虚线框内填上开关和电灯的元件符号，使电路符合安全用电要求。
【分析】（1）为了用电安全，家庭电路的组成，一定要按进户线、电能表、空气开关、用电器的顺序连接，不能颠倒。
（2）为了安全，开关要接在火线与灯之间。
【解答】解：
（1）根据家庭电路的组成可知，家庭电路的连接要按照进户线、电能表、空气开关、用电器的安装顺序，则在方框位置安装电能表；
（2）开关要接在火线与灯之间，这样在开关断开时，能切断火线，此时灯泡不带电，如图所示：
【点评】本题考查了家庭电路的连接以及开关、灯的连接，属于基础题目。
21．（2025 洛阳二模）如图是小洛制作的泡沫指南针，放在水中，闭合开关后，A端会指向地理南极。请在虚线框内画出电源的符号，并标出图中磁感线的方向。
【分析】根据安培定则确定电流的方向，从而确定电源的正负极；在磁体的外部，磁感线从磁体的N极出来，回到S极。
【解答】解：闭合开关后，A端会指向地理南极，这说明螺线管的上端为S极、下端为N极，根据安培定则可知，电流从螺线管的下端流入；在磁体的外部，磁感线从磁体的N极出来，回到S极；如下所示：
【点评】本题考查了安培定则的应用、磁感线的方向，属于基础题。
22．（2025 天宁区模拟）如图所示是一个温度自动控制装置。当周围环境温度低于90℃时只有加热灯工作，当周围环境温度达到90℃时，电铃报警同时加热灯停止加热。请你用笔画线将电路补充完整。
【分析】周围环境温度达到90℃时，电磁铁通电，把衔铁吸引下来，电铃工作，据此分析电路的连接方式。
【解答】解：当周围环境温度未达到90℃时只有电灯亮，当周围环境温度达到90℃时电磁铁工作，电磁铁通电，电磁铁具有磁性，把衔铁吸引下来，电铃响报警，这说明此时电铃接入电路中，开关接在火线上，电路图如下所示：
【点评】本题考查了电磁铁在电磁继电器上的应用。电磁继电器实质上是一个由电磁铁来控制的自动开关。
23．（2025 端州区校级一模）如图为多挡位电烤箱电路示意图，S1为电源开关，S2为挡位开关，请将a、b、c三个接线口接入电路中。
【分析】为了安全，家庭电路中用电器的开关应该与火线相连，用电器的金属外壳应该与地线相连，据此作图。
【解答】解：由图可知，接线口b与开关相连，为了用电安全，与接线口b应该与火线相连；接线口c与电烤箱的金属外壳相连，所以此时接线口c应该与地线相连，最后接线口a与零线相连，电路示意图如图所示：
【点评】本题考查家庭电路的接线方法，知道安全用电原则是解题的关键。
24．（2025 兴隆台区一模）作图题：如图，是由电磁铁P构成的自动空气开关的原理图，P为电磁铁，Q为衔铁，S为闸刀开
关。当家庭电路中电流达到一定值时，P吸引Q且可绕O1点转动，S在弹力的作用下绕O2转动
自动断开，切断电路，起到保险作用。请在图中括号标出电磁铁左侧的磁极名称，画出闸刀开关
S所受弹力F的力臂l。
【分析】（1）根据安培定则判定电磁铁左端的磁极；
（2）先确定支点，从支点作力的作用线的垂线，可得弹力F的力臂。
【解答】解：（1）如图，电流从螺线管的左侧流入、右侧流出，结合螺线管的绕法，由安培定则可知通电螺线管的左端是S极、右端是N极；
（2）闸刀开关S的支点为O2，从支点作力的作用线的垂线，可得弹力F的力臂L，如图所示：
【点评】本题考查了安培定则的应用、力臂的画法，属于基础题目。
