第八章 运动和力作图题
一．作图题（共25小题）
1．（2025 郸城县模拟）如图所示，消防员正在进行徒手爬杆训练，当消防员静止在杆上时，请在图中画出消防员竖直方向所受力的示意图，设O点为重心。
2．（2025 运城模拟）在生产生活中，人们常用抽水机将水从低处抽到高处。有一种活塞式抽水机，利用人力反复提压手柄就可以抽水，如图为它的结构示意图。请你在图中画出按压手柄时的最小动力F1及阻力F2的力臂l2。（O为支点）
3．（2025春 蓬莱区期末）如图甲是某斜拉大桥，图乙是其简化的模型，O为支点，请你在图乙中画出拉力F对应的力臂l。
4．（2025春 法库县期末）如图甲是剪钢丝的钢丝钳；图乙是单侧钢丝钳的杠杆模型示意图，A是用力点，B是剪钢丝处，O为支点，请在图乙中画出钢丝钳剪钢丝时的动力F1的力臂L1。
5．（2025 毕节市二模）如图甲所示，一根橡皮筋的一端固定在竖直墙壁上，另一端系在一滑块上。水平面上O点为橡皮筋原长时滑块的位置，OA段粗糙程度均匀，OB段光滑。现将滑块拉到B点由静止释放，到达A点时速度刚好为零，请在图乙中画出滑块速度随位置变化的大致图像（不考虑空气阻力，设橡皮筋不会阻挡滑块）。
6．（2025春 福田区期末）小深将黑板擦取下时，发现磁吸力较大不好取。他以黑板擦一端O点为支点，在另一端A点施加力F1，请在图中画出力F1的力臂l1。
7．（2025春 延吉市校级月考）如图是滑雪爱好者在滑雪坡道上滑下时的简化示意图。请在O点处画出滑雪者此时受到的重力和摩擦力的示意图。
8．（2025 雁塔区校级模拟）如图，甲为“蛟龙号”潜水艇的实景图，请在图乙中画出潜水艇静止在海面时所受浮力的示意图。（O点为重心）
9．（2025 皇姑区二模）人体做下压运动锻炼，静止不动时可以看成杠杆模型，如图所示，O为支点，肌肉的拉力F1为动力，A为人体的重心。请在图中作出力F1的力臂L。
10．（2025 雁塔区校级模拟）2024年初，旬阳拐枣喜获“中国有机产品”认证。如图乙所示，用该滑轮组吊运一箱枣，请补全绳子绕法。
11．（2025 鼓楼区二模）如图，用开瓶器打开瓶盖，画出阻力和作用在A点最小动力示意图。
12．（2025 清城区二模）如图是起重机正在吊起货物的情景，请画出此时动力F1的力臂和货物l1所受重力G的示意图。
13．（2025 蓬莱区二模）某同学锻炼时，双脚并拢，脚尖O触地，脚后跟踮起，手掌支撑在竖直墙壁上，手臂水平，A为人体重心所在位置。此时墙壁对手掌的支撑力F如图所示。
若该同学质量为m，不计墙壁对手掌的摩擦力，请同学们画出下列力的示意图：
①重力G；
②地面对人的摩擦力Ff；
③若将人视作杠杆，画出支撑力F的力臂L1和重力的力臂L2。
14．（2025 金水区校级三模）小吴同学自制了一个平衡鹰玩具，只要将手指顶住老鹰的嘴，它就能稳稳地停在指尖上，如图所示。请在图中画出老鹰静止时的受力示意图。
15．（2025 深圳三模）图甲为一款购物小车，当小轮抬起时，相当于一个绕大轮转动的杠杆。图乙是小车的示意图，O表示大轮，O'表示货物重心，请在图乙中画出：
（1）货物所受的重力G；
（2）杠杆所受拉力F的力臂l。
16．（2025 古丈县模拟）某同学利用滑轮组提升一重物，请在图中画出绳子的正确绕法。（最省力）
17．（2025春 郑州期末）2025年3月25日上午，大熊猫“福宝”在中国大熊猫保护研究中心复展，如图是“福宝”正躺在树上休息，图乙是其简化图，O为熊猫重心。请以O点为作用点，画出熊猫的受力示意图。
18．（2025春 金水区校级期末）如图所示是萌萌向下压动活塞式抽水机压杆，向外抽水时的情景，其压杆可视为一个杠杆，请在图中画出杠杆所受的阻力及最小的动力。
19．（2025春 徐州期末）如图所示，画出企鹅受到的重力示意图。
20．（2025春 鼓楼区校级期末）如图甲所示，描绘的是《水浒传》中风雪山神庙的情节，林冲用长枪挑着酒葫芦在雪中行走，其简化图如图乙所示。O为肩膀处的支点，A为左手握枪处，请在图乙中画出作用在A点能保持长枪平衡的最小动力F1及阻力F2的力臂l2。
21．（2025 雨花台区三模）“低头族”长时间低头看手机，会引起颈部肌肉损伤，可以将低头时的头部视为如图所示的杠杆模型。支点为O，A点为头部的重心，B点为肌肉拉力的作用点。请在图中画出最小动力F和重力G的力臂L。
22．（2025 南岗区模拟）如图所示是正在用订书机装订一沓纸的情景，它实际是一个杠杆。请画出：（1）这沓纸受到的重力G（O′点为这沓纸的重心）；（2）在A点施加动力，使杠杆平衡的最小动力F的示意图及其力臂L。
23．（2025 岚山区二模）用水平拉力F拉动木板A向右运动，弹簧测力计稳定后示数为3N，画出此时物体B的受力示意图。
24．（2025春 诸城市期末）图甲是脚踏式翻盖垃圾桶，图乙是该垃圾桶上两根杠杆GHI和ABC组合的示意图。当脚用竖直向下的力踩G处时，连接I处的竖直直杆将桶盖顶起，请画出省力杠杆上的动力F1、动力臂L1和阻力F2。
25．（2025春 洛阳期末）如图，一载有货物的卡车停放在水平路面上。若卡车突然向右启动，请画出此时货物（O为重心）受力的示意图。
第八章 运动和力作图题
参考答案与试题解析
一．作图题（共25小题）

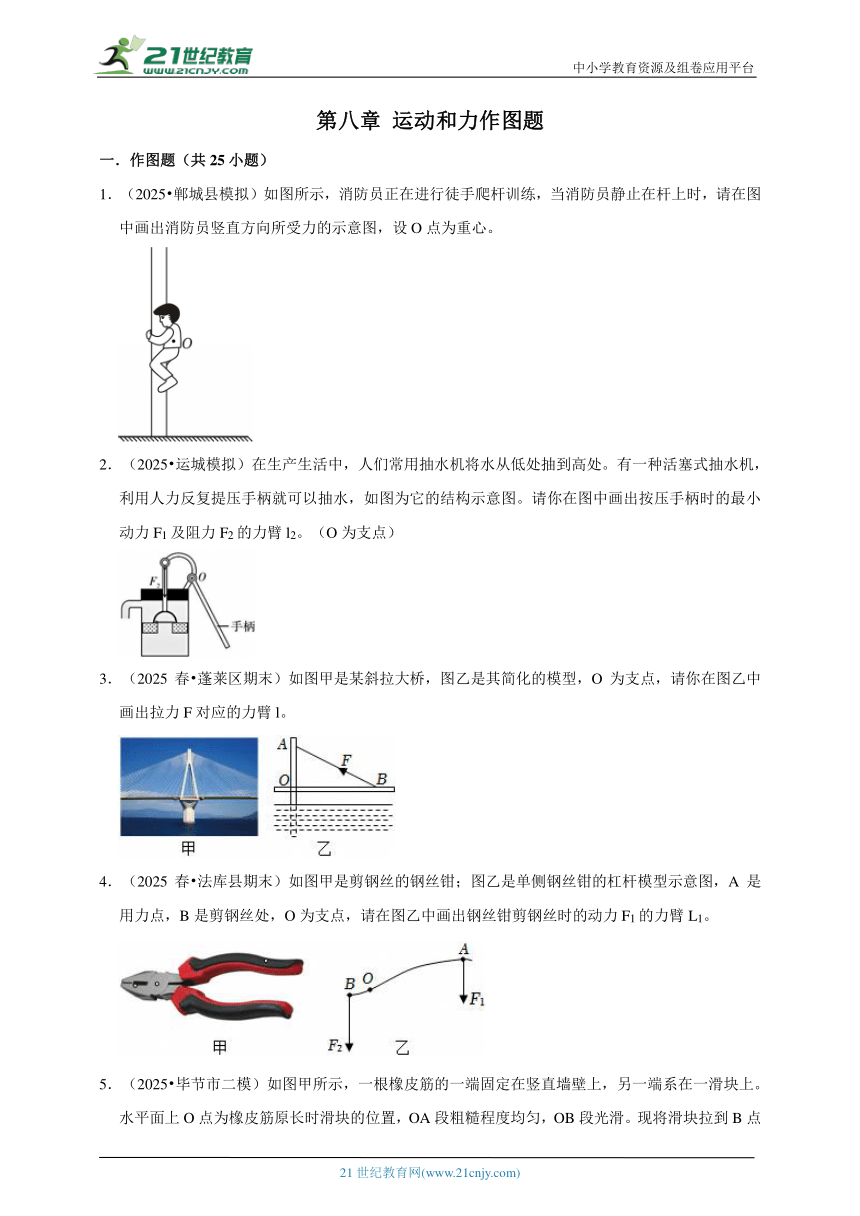

1．（2025 郸城县模拟）如图所示，消防员正在进行徒手爬杆训练，当消防员静止在杆上时，请在图中画出消防员竖直方向所受力的示意图，设O点为重心。
【分析】消防员静止在杆上，先对消防员进行受力分析，确定各个力的方向、作用点，再根据力的示意图的画法作图。
【解答】解：消防员静止在杆上，消防员受到竖直向上的摩擦力f、竖直向下的重力G，二力是一对平衡力，大小相等，二力的作用点都画在消防员的重心O，从作用点分别沿力的方向画一带箭头线段，在箭头附近标上f、G，如图所示：
【点评】本题考查了力的示意图的画法，对物体进行正确的受力分析是关键。
2．（2025 运城模拟）在生产生活中，人们常用抽水机将水从低处抽到高处。有一种活塞式抽水机，利用人力反复提压手柄就可以抽水，如图为它的结构示意图。请你在图中画出按压手柄时的最小动力F1及阻力F2的力臂l2。（O为支点）
【分析】（1）根据杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；
（2）阻力臂是指从支点到阻力的作用线的距离。
【解答】解：图中支点在O点，当以手柄作为动力臂时，动力臂是最长的，根据杠杆平衡条件可知，此时的动力是最小的，动力的方向应该垂直手柄向下，过手柄最下端作垂直于手柄向左下方向作出最小动力F1的示意图；
从支点O作阻力F2作用线的垂线，则支点到垂足的距离为阻力臂l2，如图所示：
【点评】本题的解题关键是通过杠杆的平衡条件得出：在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小的结论。
3．（2025春 蓬莱区期末）如图甲是某斜拉大桥，图乙是其简化的模型，O为支点，请你在图乙中画出拉力F对应的力臂l。
【分析】力臂是支点到力的作用线的距离，据此画出F的力臂。
【解答】解：O为支点，从O点作F作用线的垂线，垂线段长为其力臂l，如图所示：
【点评】本题考查杠杆上力臂的作图，难度不大。
4．（2025春 法库县期末）如图甲是剪钢丝的钢丝钳；图乙是单侧钢丝钳的杠杆模型示意图，A是用力点，B是剪钢丝处，O为支点，请在图乙中画出钢丝钳剪钢丝时的动力F1的力臂L1。
【分析】力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点。②确定力的作用点和力的方向，画出力的作用线。③从支点向力的作用线作垂线，支点到垂足的距离就是力臂。
【解答】解：从支点O做动力F1的垂线段就是F1的力臂L1，如图所示：
【点评】本题考查了力臂的画法，作力臂时要找好支点与力的作用线，因为力臂是从支点到力的作用线的距离。
5．（2025 毕节市二模）如图甲所示，一根橡皮筋的一端固定在竖直墙壁上，另一端系在一滑块上。水平面上O点为橡皮筋原长时滑块的位置，OA段粗糙程度均匀，OB段光滑。现将滑块拉到B点由静止释放，到达A点时速度刚好为零，请在图乙中画出滑块速度随位置变化的大致图像（不考虑空气阻力，设橡皮筋不会阻挡滑块）。
【分析】现将滑块拉到B点由静止释放，因为此时位于光滑斜面上，没有摩擦力，受到弹力，做加速运动，到O点后，由于没有弹力，只有摩擦力，故做减速运动，据此画图。
【解答】解：在BO段：滑块从B点由静止释放，没有摩擦力，有向左的弹力，受力不平衡，做加速运动，速度逐渐增大。
在OA段：进入OA段，橡皮筋没有拉力了，只存在向右的摩擦力，滑块在这个摩擦力作用下做减速运动，速度不断减小，直至A点速度为0。如图所示
【点评】本题考查力与运动的关系，属于中档题。

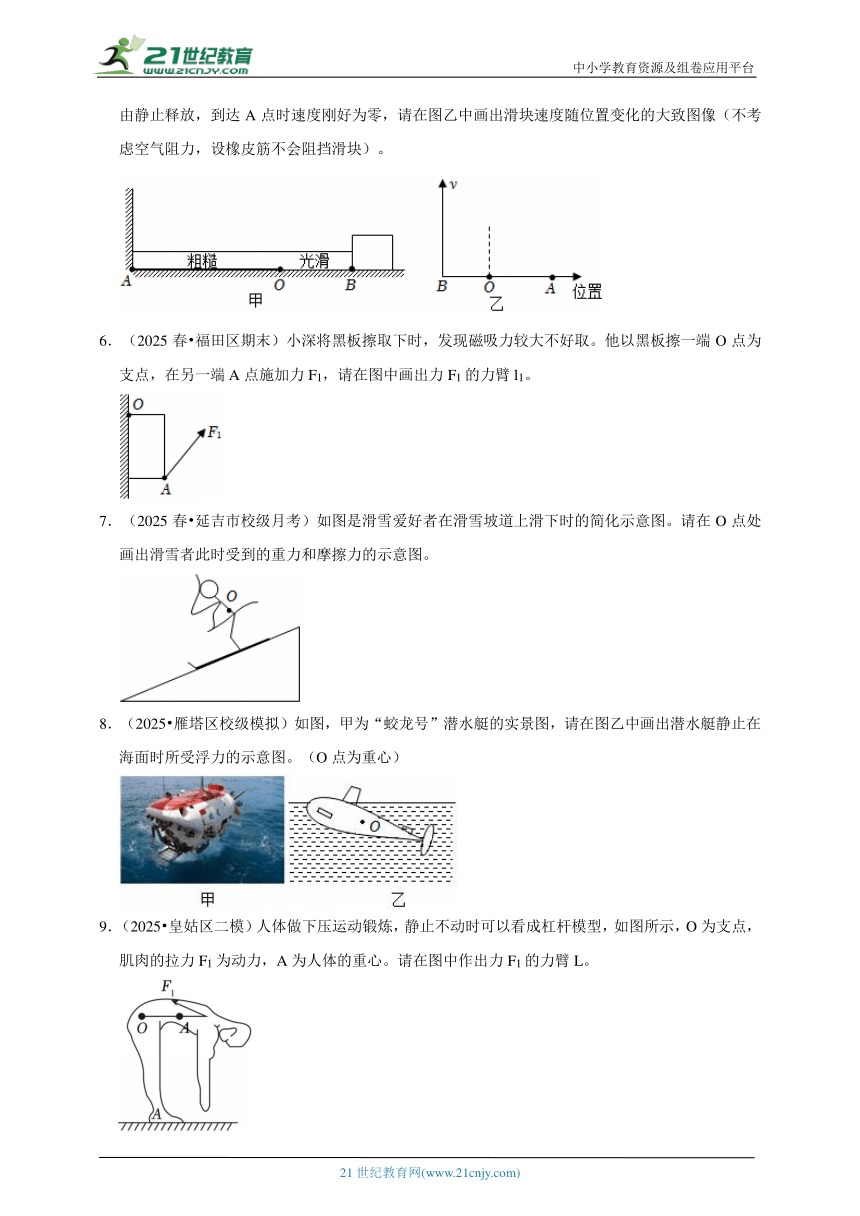

6．（2025春 福田区期末）小深将黑板擦取下时，发现磁吸力较大不好取。他以黑板擦一端O点为支点，在另一端A点施加力F1，请在图中画出力F1的力臂l1。
【分析】力臂是从支点到力的作用线的距离，由支点向力的作用线作垂线，垂线段的长度即为力臂。
【解答】解：由支点O向F1的作用线作垂线，垂线段的长度为F1的力臂l1，如图所示：
【点评】力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点。②确定力的作用点和力的方向，画出力的作用线。③从支点向力的作用线作垂线，支点到垂足的距离就是力臂。
7．（2025春 延吉市校级月考）如图是滑雪爱好者在滑雪坡道上滑下时的简化示意图。请在O点处画出滑雪者此时受到的重力和摩擦力的示意图。
【分析】（1）确定滑雪爱好者受到的重力和摩擦力的作用点和方向，根据力的示意图的画法作图；
（2）画力的示意图的一般步骤为：一画简图，二定点，三画线，四画尖，五把力的符号标尖边．按照这个作图步骤，很容易能够画出指定力的示意图。
【解答】解：滑雪爱好者受到的重力竖直向下，在滑雪坡道上滑下时，受到的摩擦力平行于斜面向上，从滑雪爱好者重心开始，分别沿各力的方向画一条有向线段，并分别用G和f表示，如图所示：
【点评】此题考查力的示意图的画法，在画力的示意图时，若需要画出物体受到的多个力的示意图时，要将这几个力画成共点力。
8．（2025 雁塔区校级模拟）如图，甲为“蛟龙号”潜水艇的实景图，请在图乙中画出潜水艇静止在海面时所受浮力的示意图。（O点为重心）
【分析】潜水艇受到的浮力方向竖直向上，用一条带箭头的线段把浮力的大小、方向、作用点表示出来即可。
【解答】解：潜水艇所受浮力的方向是竖直向上的，从重心开始竖直向上画一条带箭头的线段表示出浮力，并标出F浮，如图所示：
【点评】力的示意图是用一条带箭头的线段把力的大小、方向、作用点三个要素表示出来，线段的长短表示力的大小，箭头表示力的方向，线段起点或终点表示力的作用点。
9．（2025 皇姑区二模）人体做下压运动锻炼，静止不动时可以看成杠杆模型，如图所示，O为支点，肌肉的拉力F1为动力，A为人体的重心。请在图中作出力F1的力臂L。
【分析】力臂即支点到力的作用线的距离。找到支点向力的作用线作垂线即可。
【解答】解：延长F1的作用线，然后从支点O向F1的作用线作垂线，并标出力臂L，如图所示：
【点评】本题考查了力臂的作法，属于基本技能的考查。关键是要作出支点到力所在的直线的垂线段。
10．（2025 雁塔区校级模拟）2024年初，旬阳拐枣喜获“中国有机产品”认证。如图乙所示，用该滑轮组吊运一箱枣，请补全绳子绕法。
【分析】由图可知，绳子自由端的拉力向下，故可沿着定滑轮由外向里绕绳，由此补全绳子的绕法。
【解答】解：由图可知，绳子自由端的拉力向下，故可沿着定滑轮由外向里绕绳，如图所示：
。
【点评】本题考查滑轮组的安装，难度不大。

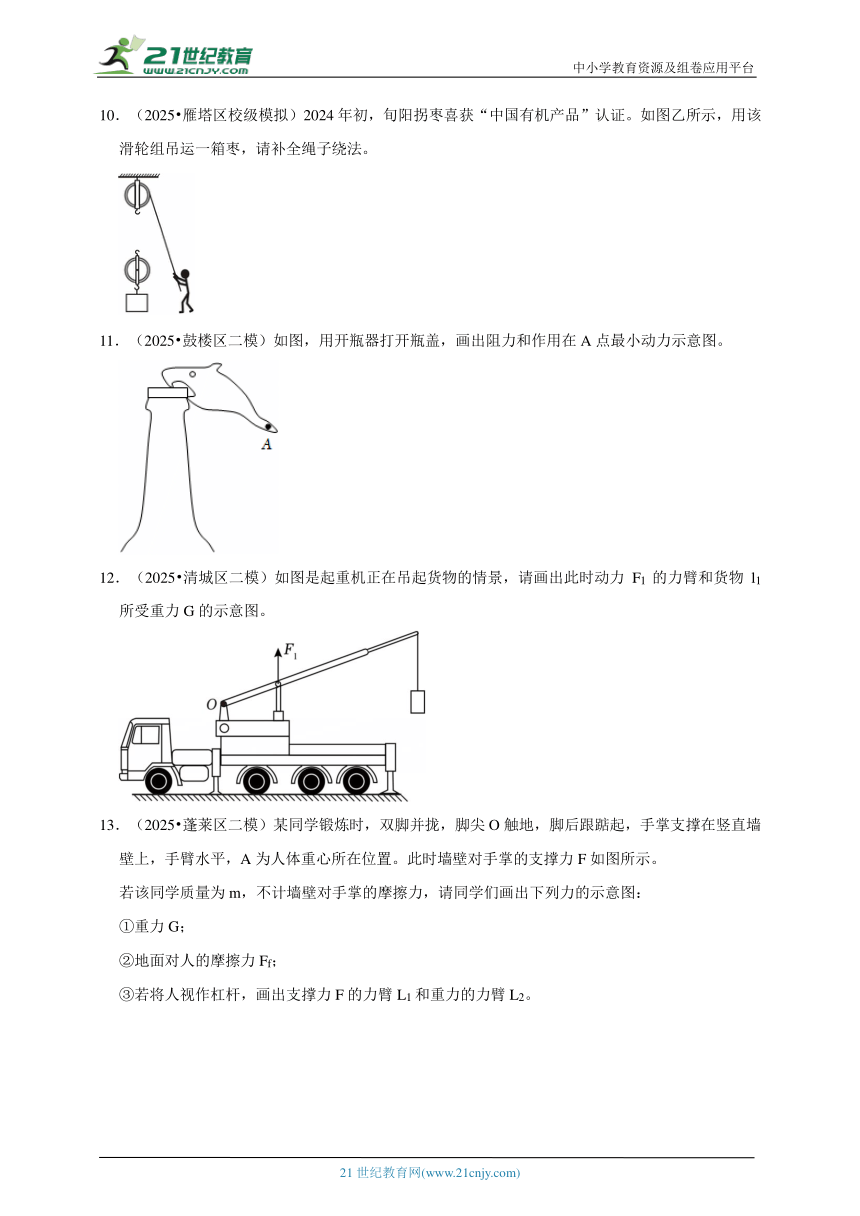

11．（2025 鼓楼区二模）如图，用开瓶器打开瓶盖，画出阻力和作用在A点最小动力示意图。
【分析】先确定支点，找出最长的动力臂，再确定最小力的方向，根据力的示意图的画法作图。
【解答】解：用起子开瓶盖时，根据用力情况，起子与瓶盖上面接触的点为支点O；
阻力臂作用在瓶口，方向竖直向下；当动力臂等于OA时，力臂最长，根据杠杆平衡条件可知，动力最小；
连接OA，标出力臂符号l1，即为力臂l1；从动力作用点A垂直于OA向上画一带箭头的线段，标出力的符号F1，即为最小力F1的示意图，如图所示：
【点评】本题考查了力和力臂的画法。明确力臂越长越省力是确定力的方向的关键，作力臂关键是要画出支点到力的作用线的垂线段。
12．（2025 清城区二模）如图是起重机正在吊起货物的情景，请画出此时动力F1的力臂和货物l1所受重力G的示意图。
【分析】根据重力的方向总是竖直向下的，从圆木的重心表示出重力的方向；
根据力臂与力的作用线垂直的关系，从支点O做垂直于F1作用线的垂线段即可。
【解答】解：从货物重心做竖直向下的力，即其重力G示意图；
反向延长并画出F1的作用线，然后从支点O做垂直于F1作用线的垂线段，即F1的力臂l1，如图所示：
【点评】本题的关键是牢记重力的方向总是竖直向下的，并且会用示意图表示力的三要素；知道力与力臂的关系是正确画出力臂的前提。
13．（2025 蓬莱区二模）某同学锻炼时，双脚并拢，脚尖O触地，脚后跟踮起，手掌支撑在竖直墙壁上，手臂水平，A为人体重心所在位置。此时墙壁对手掌的支撑力F如图所示。
若该同学质量为m，不计墙壁对手掌的摩擦力，请同学们画出下列力的示意图：
①重力G；
②地面对人的摩擦力Ff；
③若将人视作杠杆，画出支撑力F的力臂L1和重力的力臂L2。
【分析】（1）根据重力的作用点和方向，按照力的示意图的画法画出重力G；
（2）推力的方向是水平向右，人向左蹬地，摩擦力的方向向右，据此画出两个力的示意图；
（3）力臂是支点到力的作用线的距离。
【解答】解：（1）从重心A作竖直向下的力，即为其重力G；
（2）人水平向右推墙壁，则人对墙壁的推力方向向右，摩擦力Ff的作用点已经画出，人向左蹬地，摩擦力的方向向右；（3）过支点O分别作支撑力F和重力G作用线的垂线段，即支撑力F的力臂L1和重力的力臂L2，如图所示：
【点评】本题考查摩擦力、重力和弹力的示意图以及力臂的画法，属于中档题。
14．（2025 金水区校级三模）小吴同学自制了一个平衡鹰玩具，只要将手指顶住老鹰的嘴，它就能稳稳地停在指尖上，如图所示。请在图中画出老鹰静止时的受力示意图。
【分析】平衡鹰玩具被支起，处于平衡状态，手对平衡鹰玩具的支持力和重力是一对平衡力，由二力平衡可知，支撑平衡鹰玩具的点即为重心，然后过重心表示出重力、支持力。
【解答】解：图中所示平衡鹰玩具静止时，手指尖与平衡鹰玩具接触的位置即为重心，平衡鹰玩具处于平衡状态，受到竖直向下的重力和竖直向上的支持力作用，如图：
【点评】本题主要考查了学生对力的示意图的画法，知道利用杠杆平衡的原理可以确定不规则物体的重心；注意做力的示意图时一定标出力的大小。
15．（2025 深圳三模）图甲为一款购物小车，当小轮抬起时，相当于一个绕大轮转动的杠杆。图乙是小车的示意图，O表示大轮，O'表示货物重心，请在图乙中画出：
（1）货物所受的重力G；
（2）杠杆所受拉力F的力臂l。
【分析】（1）先确定重力作用点，然后从力作用点表示重力的方向（即竖直向下）。
（2）已知支点和动力的方向，从支点作动力作用线的垂线段（即力臂）。
【解答】解：（1）重力的方向是竖直向下的，从试卷的重心O画一条竖直向下的带箭头的有向线段，用G表示，即为其所受重力的示意图：
（2）从支点O′作拉力作用线的垂线段，即为拉力F的力臂l，如图所示：
【点评】本题考查了重力示意图和力臂的作法。关键是要作出支点到力的作用线的垂线段。掌握作图的基本方法，并且作图要规范。
16．（2025 古丈县模拟）某同学利用滑轮组提升一重物，请在图中画出绳子的正确绕法。（最省力）
【分析】使用滑轮组可以省力，也可以改变力的方向，在设计与组装滑轮组时，要根据实际情况而定。
【解答】解：要使滑轮组最省力，应该让绳子股数最多。两动一定滑轮组，可从定滑轮的挂钩开始依次绕绳子，最后有四段绳子承担物重，这就是最省力的绕法。如图所示：
【点评】本题考查了滑轮组的绕法，滑轮组的组装有两种方法，从定滑轮绕起或从动滑轮绕起。要看清题目的每一个要求，选择合适的绕线方法。
17．（2025春 郑州期末）2025年3月25日上午，大熊猫“福宝”在中国大熊猫保护研究中心复展，如图是“福宝”正躺在树上休息，图乙是其简化图，O为熊猫重心。请以O点为作用点，画出熊猫的受力示意图。
【分析】熊猫正躺在树上休息，先对熊猫进行受力分析，确定各个力的方向、作用点，再根据力的示意图的画法作图。
【解答】解：熊猫正躺在树上休息，有向下运动的趋势，受到树干的摩擦力f，方向平行于树干向上；还受到竖直向下的重力G、垂直于树干向上的支持力F，三力的作用点都画在熊猫的重心，从作用点分别沿力的方向画一带箭头线段，在箭头附近标上f、G、F，如图所示：
【点评】本题考查了力的示意图的画法，对物体进行正确的受力分析是关键。

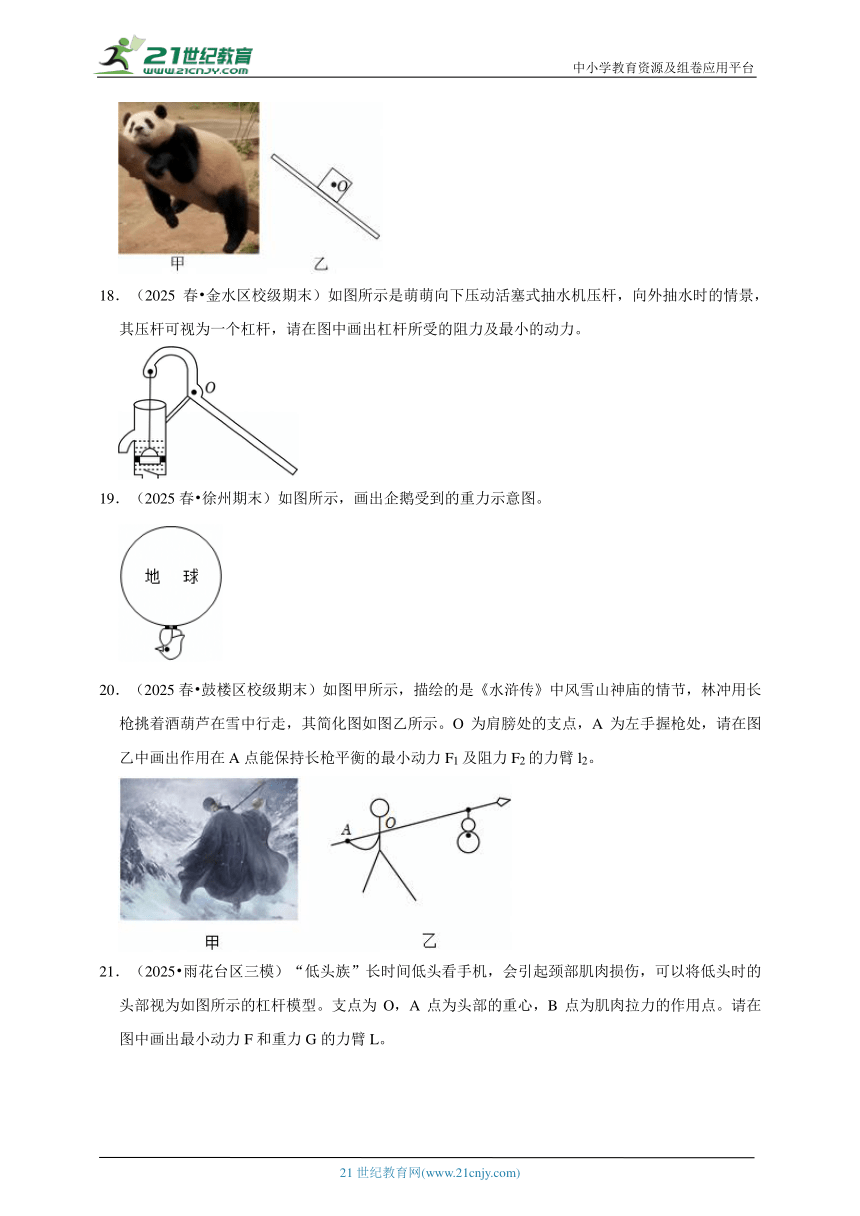

18．（2025春 金水区校级期末）如图所示是萌萌向下压动活塞式抽水机压杆，向外抽水时的情景，其压杆可视为一个杠杆，请在图中画出杠杆所受的阻力及最小的动力。
【分析】阻力是阻碍杠杆转动的力，作用在杠杆上。
由杠杆平衡的条件知，当阻力与阻力的力臂的积为定值时，动力臂最大时，动力是最小的，此时的动力臂是支点到动力的作用点的距离。
【解答】解：由图知，杠杆所受的阻力F2作用点在点B，方向竖直向下；
杠杆的支点在O点，动力作用在A点，以OA长为力臂是最长的动力臂，此时的动力最小，由A点作OA的垂线，方向向下，据此画出最小动力F1，如图所示：
【点评】此题考查主要考查杠杆中最小力的问题。解决此类题目的关键是确定出最长的力臂，并根据力臂的画法做出最小的力。
19．（2025春 徐州期末）如图所示，画出企鹅受到的重力示意图。
【分析】物体受重力的方向是竖直向下的，作用点在重心，据此画出重力示意图。
【解答】解：企鹅所受重力的方向是竖直向下的，在地球上是指向地心的，如下图所示：
【点评】本题考查重力示意图的作图，注意重力的方向始终是竖直向下的。
20．（2025春 鼓楼区校级期末）如图甲所示，描绘的是《水浒传》中风雪山神庙的情节，林冲用长枪挑着酒葫芦在雪中行走，其简化图如图乙所示。O为肩膀处的支点，A为左手握枪处，请在图乙中画出作用在A点能保持长枪平衡的最小动力F1及阻力F2的力臂l2。
【分析】（1）杠杆平衡条件：动力×动力臂＝阻力×阻力臂（F1L1＝F2L2），在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；
（2）长枪受到的阻力F2为酒葫芦的重力，方向竖直向下，作用点在酒葫芦与长枪的接触点。
【解答】解：由杠杆平衡条件F1L1＝F2L2可知，在阻力与阻力臂一定的情况下，动力臂越长，动力越小；
图中支点为O，因此OA作为动力臂最长，此时动力最小，过A点作垂直于OA的作用力F1，方向斜向下，即为作用在A点的最小动力；
长枪受到的阻力F2为酒葫芦通过细绳对长枪的拉力，方向竖直向下，作用点在细绳与长枪的接触点；由支点O向阻力F2的作用线引垂线段，垂线段的长即为力臂l2，如图所示：
【点评】本题考查了力臂、力的示意图的画法。注意分析杠杆中最小力的问题时，先确定力臂，然后根据力与力臂的关系画出最小作用力的方向。
21．（2025 雨花台区三模）“低头族”长时间低头看手机，会引起颈部肌肉损伤，可以将低头时的头部视为如图所示的杠杆模型。支点为O，A点为头部的重心，B点为肌肉拉力的作用点。请在图中画出最小动力F和重力G的力臂L。
【分析】根据题意，O为支点，头颅的重力为阻力，B点肌肉的拉力为动力，头颅的重力使杠杆沿逆时针转动，作用在B的拉力应该使头颅顺时针转动，根据在阻力、阻力臂一定时，动力臂越大、动力越小断出B点肌肉的最小拉力F的方向；
力臂是支点到力的作用线的垂线。
【解答】重力的方向始终是竖直向下的，力臂是从支点到力的作用线的垂直距离。过O点作重力G作用线的垂线段，即为重力G的力臂L；根据杠杆平衡条件 F1L1＝F2L2，在阻力和阻力臂一定时，动力臂越长，动力越小。连接OB，过 B 点作OB的垂线，方向向下，即为最小动力 F （因为 OB 是最长动力臂 ），如图所示：
【点评】本题考查最小力与杠杆的力臂画图，属于中档题。
22．（2025 南岗区模拟）如图所示是正在用订书机装订一沓纸的情景，它实际是一个杠杆。请画出：（1）这沓纸受到的重力G（O′点为这沓纸的重心）；（2）在A点施加动力，使杠杆平衡的最小动力F的示意图及其力臂L。
【分析】（1）重力作用点在重心上，方向竖直向下；
（2）根据杠杆平衡的条件，F1×L1＝F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长。因此先确定最长的力臂，即离支点最远的点；然后过动力作用点做垂直于杠杆的作用力即可。
【解答】答：（1）重力的方向竖直向下，作用点在重心上，从作用点沿竖直向下的方向画一带箭头的线段，箭头附近标上符号G，如图所示：
（2）A点离支点最远，故最长的力臂为OA即为力臂L，过A点作垂直于OA的作用力F，为使杠杆平衡，力F的方向向下；如图所示：
。
【点评】本题考查重力示意图的画法、杠杆平衡条件的应用，难度不大。
23．（2025 岚山区二模）用水平拉力F拉动木板A向右运动，弹簧测力计稳定后示数为3N，画出此时物体B的受力示意图。
【分析】首先对物体B进行受力分析，然后完成力的示意图。
【解答】解：物体B此时处于静止状态，在竖直方向上受到的重力G和支持力F支是一对平衡力，在水平方向上受到的拉力F拉和摩擦力f是一对平衡力，即F拉＝f＝3N，力的作用点都画在物体B的重心处，如图所示：
【点评】此题考查重力、支持力和拉力、摩擦力示意图的画法，掌握力的示意图的作法是正确解题的关键。
24．（2025春 诸城市期末）图甲是脚踏式翻盖垃圾桶，图乙是该垃圾桶上两根杠杆GHI和ABC组合的示意图。当脚用竖直向下的力踩G处时，连接I处的竖直直杆将桶盖顶起，请画出省力杠杆上的动力F1、动力臂L1和阻力F2。
【分析】根据力臂的画法：支点到力的作用线的距离，利用图示的支点和动力的作用线可以做出动力臂L1；
桶盖对竖直直杆向下的力是阻力，由此可以画出阻力F2的示意图。
【解答】解：根据题意可知，动力的作用点在G点，方向竖直向下，据此画出动力F1的示意图，然后从支点H作动力F1作用线的垂线即为动力臂L1；
桶盖对杠杆竖直直杆施加了竖直向下的阻力，由此可以做出阻力F2的示意图，如图所示：
【点评】本题主要考查了力臂的画法，关键是正确理解掌握力臂的概念，找到支点和力的作用线。
25．（2025春 洛阳期末）如图，一载有货物的卡车停放在水平路面上。若卡车突然向右启动，请画出此时货物（O为重心）受力的示意图。
【分析】卡车突然向右启动，先对货物进行受力分析，确定各个力的方向、作用点，再根据力的示意图的画法作图。
【解答】解：卡车突然向右启动，货物相对于卡车有向左运动的趋势，货物受到向右的摩擦力f；还受到竖直向上的支持力F、竖直向下的重力G，支持力和重力是一对平衡力，大小相等，三力的作用点都画在货物的重心，从作用点分别沿力的方向画一带箭头线段，在箭头附近标上f、F、G，如图所示：
【点评】本题考查了力的示意图的画法，对物体进行正确的受力分析是关键。
