第二节 物质的导电性
第三课时
舞台的绚丽灯光，和变幻的音乐让人沉浸其中。
电阻
那么请问：
1.舞台上的灯光是怎样由暗变亮的？
2.为什么调节扩音设备中的音量旋扭，音量就发生变化？
电阻
通过改变电路中电流的大小来控制灯的亮暗和音响音量强弱。
电阻

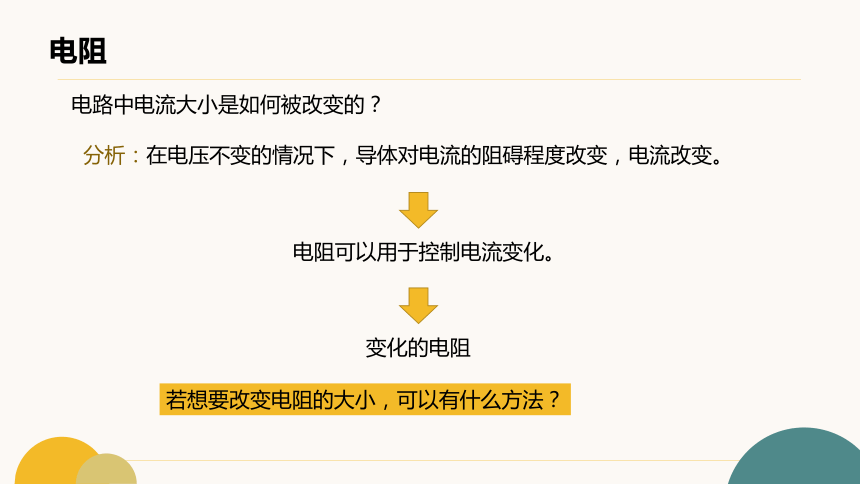

电路中电流大小是如何被改变的？
分析：在电压不变的情况下，导体对电流的阻碍程度改变，电流改变。
电阻可以用于控制电流变化。
变化的电阻
若想要改变电阻的大小，可以有什么方法？
电阻

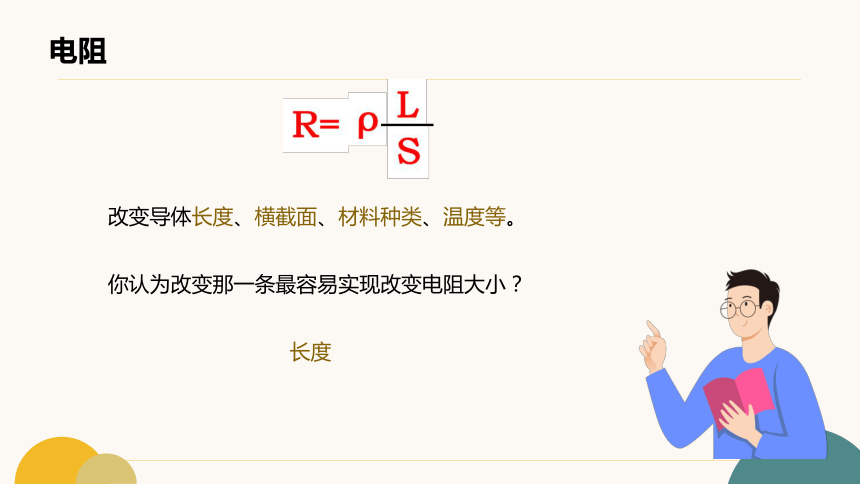

改变导体长度、横截面、材料种类、温度等。
你认为改变那一条最容易实现改变电阻大小？
长度

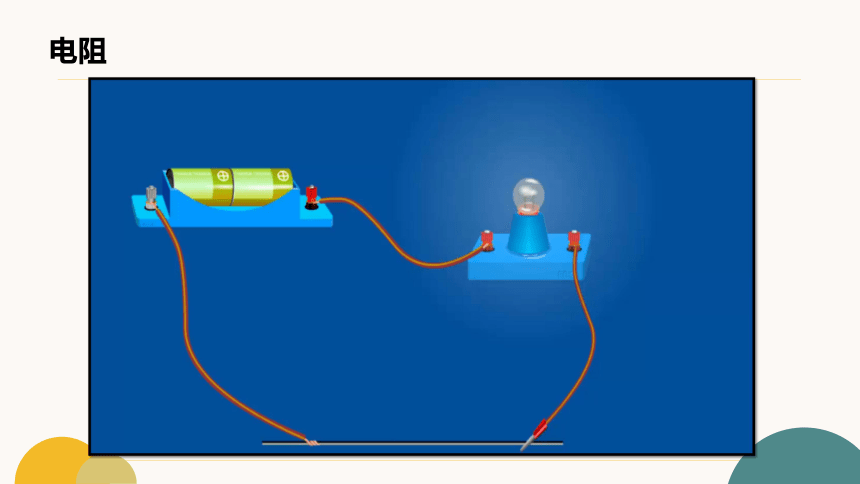

电阻
电阻
电阻

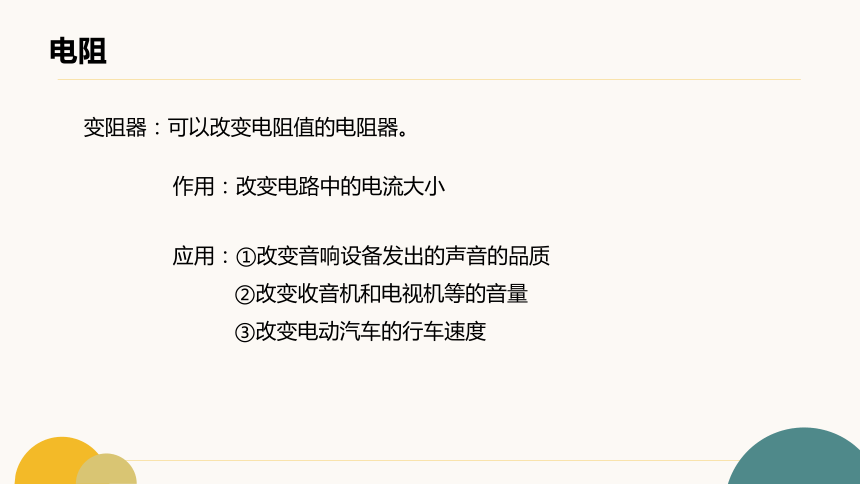

变阻器：可以改变电阻值的电阻器。
作用：改变电路中的电流大小
应用：①改变音响设备发出的声音的品质
②改变收音机和电视机等的音量
③改变电动汽车的行车速度

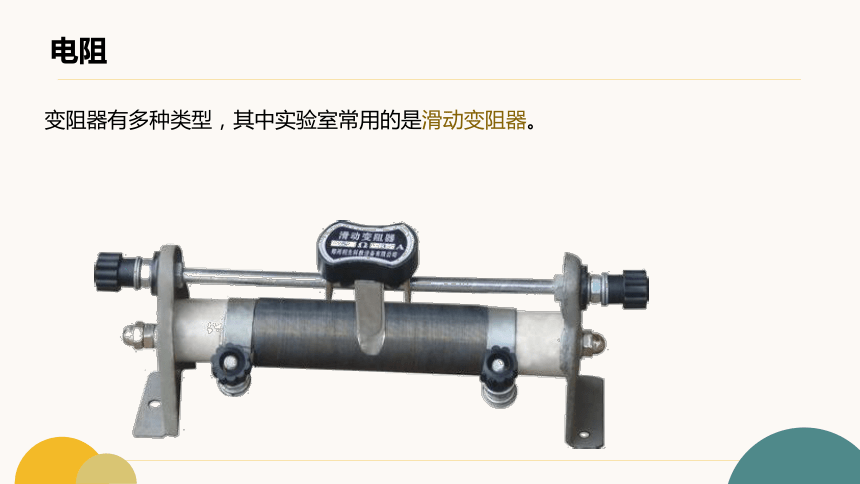

变阻器有多种类型，其中实验室常用的是滑动变阻器。
电阻

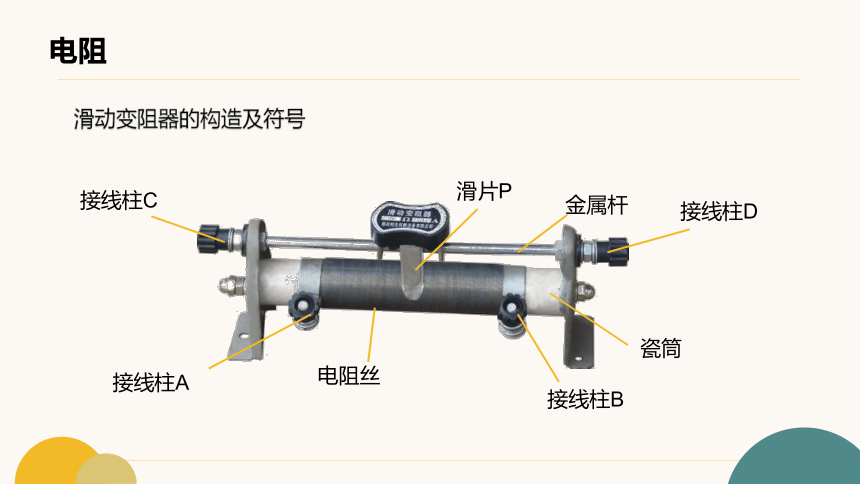

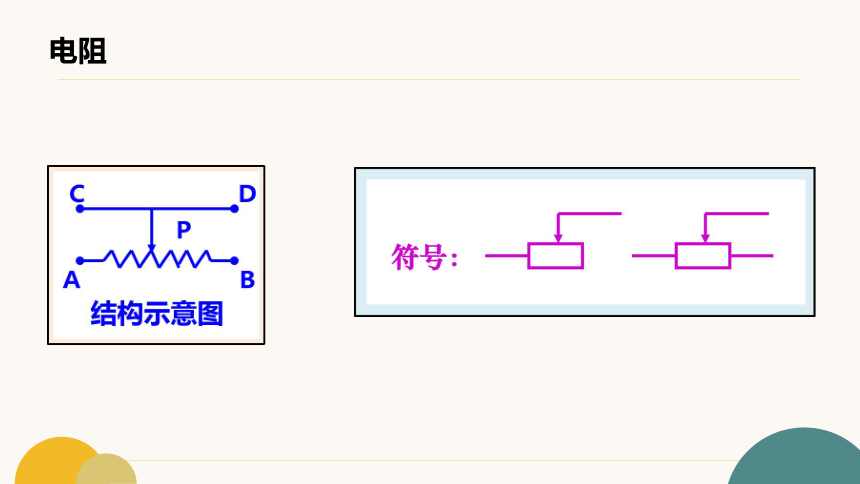

滑动变阻器的构造及符号
滑片P
电阻丝
金属杆
接线柱A
接线柱B
接线柱C
接线柱D
瓷筒
电阻
电阻

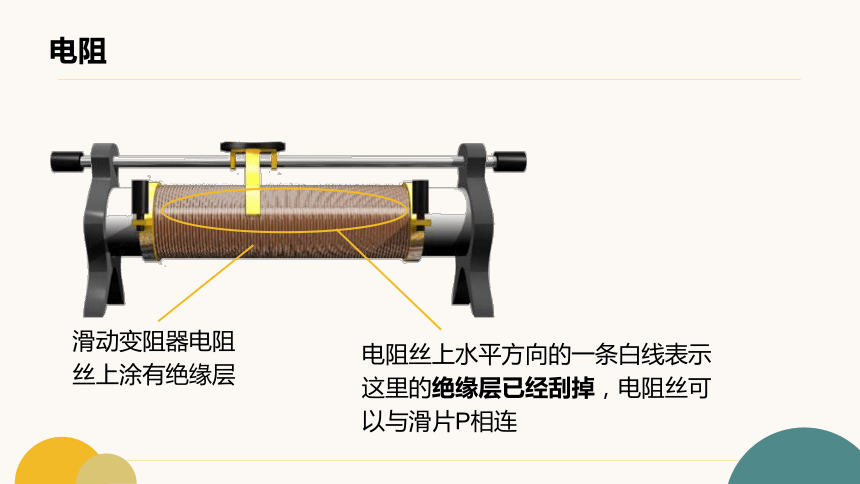

滑动变阻器电阻丝上涂有绝缘层
电阻丝上水平方向的一条白线表示这里的绝缘层已经刮掉，电阻丝可以与滑片P相连
电阻
滑动变阻器改变电阻的原理是什么？
通过移动划片，
改变接入电路的电阻丝的有效长度
实现电阻改变。
电阻
滑动变阻器有四个接线柱，如何连接才能正常工作？
电阻
电阻丝两端接线柱接入电路：电流通过整段电阻丝，无论滑片P如何移动，连入电路的电阻丝的长度都不变，相当于连入一个定值电阻。
无效接法
电阻丝和金属杆同侧接线柱接入电路：电流从A端流入，流至滑片P时沿滑片进入金属杆，最后从C端流出。
有效接法
Ａ
Ｂ
Ｃ
Ｄ
P
有效的接入部分
Ａ
Ｂ
Ｃ
Ｄ
P
全部电阻丝接入
电阻
电阻丝和金属杆异侧接线柱接入电路：电流从A端流入，流至滑片P时沿滑片进入金属杆，最后从D端流出。
有效接法
电阻丝和金属杆异侧接线柱接入电路：电流从B端流入，流至滑片P时沿滑片进入金属杆，最后从C端流出。
有效接法
Ａ
Ｂ
Ｃ
Ｄ
P
有效的接入部分
Ａ
Ｂ
Ｃ
Ｄ
P
有效的接入部分
电阻
Ａ
Ｂ
Ｃ
Ｄ
P
电阻丝和金属杆同侧接线柱接入电路：电流从B端流入，流至滑片P时沿滑片进入金属杆，最后从D端流出。
有效接法
金属杆两端接线柱接入电路：电流通过金属杆，无论滑片P如何移动，都没有电阻丝连入电路，相当于连入一根导线。
无效且不安全接法
Ａ
Ｂ
Ｃ
Ｄ
P
有效的接入部分
电阻
四种有效接法
发现：
接入电路部分
滑片右移
接入电路中的电阻变大
滑片右移
接入电路中的电阻变小
电阻
电阻
通过以上分析发现：
①滑动变阻器接入电路的接线柱必须“一上一下”；
②有效电阻丝的长度取决于下面接入电路的接线柱到滑片P的距离，滑片P到下面接线柱的距离越大，电阻越大，滑片P到下面接线柱的距离越小，电阻越小，可简记为“近小远大”。
电阻
使用滑动变阻器时应注意：
①要了解所使用滑动变阻器的阻值范围和允许通过的最大电流。使用时要根据需要对滑动变阻器进行选择，不能使通过的电流超过最大电流值。
变阻器铭牌
铭牌上标“200Ω 1.5A”含义：
变阻器的最大阻值是200Ω，
允许通过的最大电流是1.5A。
电阻
使用滑动变阻器时应注意：
②滑动变阻器接入电路的两个接线柱必须是“一上一下”。不能同时使用上面两个接线柱（R=0），也不能同时使用下面两个接线柱（R为定值，即最大阻值），这样就起不到改变电路电阻的作用。
③滑动变阻器要与被控制的用电器串联。
最右侧电阻最大
最左侧电阻最大
使用滑动变阻器时应注意：
④为了保护电路，在闭合开关前应将滑片置于阻值最大处，即离所选下接线柱最远的一端。
电阻
A
A
B
P
根据电路图连接有滑动变阻器的实物电路
电阻
变阻器还有旋转式变阻器、滑杆式变阻器、电阻箱等。
变阻箱
电阻
该电阻箱接入电路的阻值为多少
4×1000Ω+1×100Ω+2×10Ω+9×1Ω=4129Ω
该电阻箱的调节范围？
0~9999Ω
电阻
比较滑动变阻器与电阻箱的优缺点
滑动变阻器 电阻箱
优点
缺点
能连续地改变连入
电路中的电阻大小
不能准确知道连入
电路中电阻的值
不能连续地改变连入
电路中的电阻大小
能直接读出连入电路
中电阻的值
电阻
1．如图甲所示为气敏电阻随有害尾气浓度β变化的曲线。某科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯。当有害尾气浓度β增大时( )
A．电流表的示数增大，指示灯亮度增大
B．电流表的示数减小，指示灯亮度增大
C．电流表的示数减小，指示灯亮度减小
D．电流表的示数增大，指示灯亮度减小
A
练习
2．将如图所示的滑动变阻器接入电路中，要求滑片P向左移动，连入电路中的电阻变大，则正确接入电路的接线柱应是( )
A．A和C B．A和D
C．A和B D．B和D
D
练习
3．一种变阻器结构如图所示，若顺时针旋转滑动片P( )
A．当电路连接A、C两接线端时，电阻值将变小
B．当电路连接A、B两接线端时，电阻值将变小
C．当电路连接A、C两接线端时，电阻值将变大
D．当电路连接B、C两接线端时，电阻值将变小
B
练习
4．如图所示，AM为导线，BM、CN为两根相同的电阻丝，下列说法正确的是 ( )
A．S和A接触，P向右移动灯泡变亮
B．S和B接触，P向右移动灯泡变暗
C．S和C接触，P向左移动灯泡变亮
D．S和C接触，P无论怎样移动灯泡亮度不变
D
练习
