第三节 电压
第一课时
电压

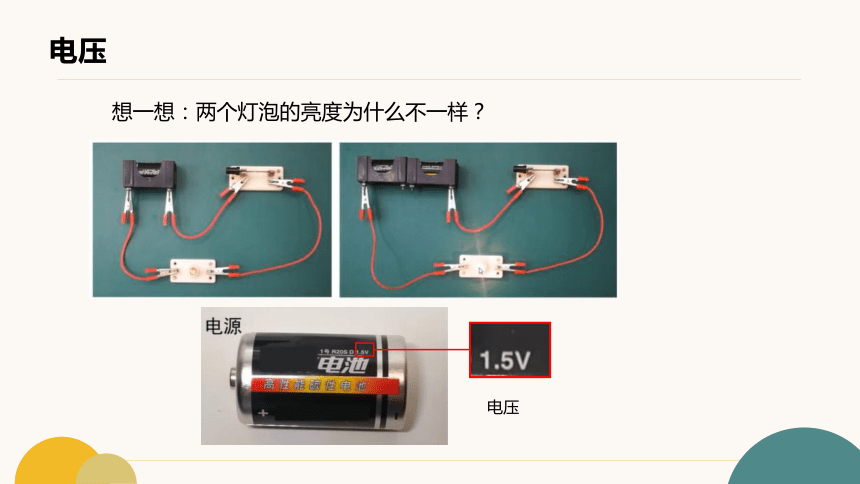

想一想：两个灯泡的亮度为什么不一样？
电压
水流

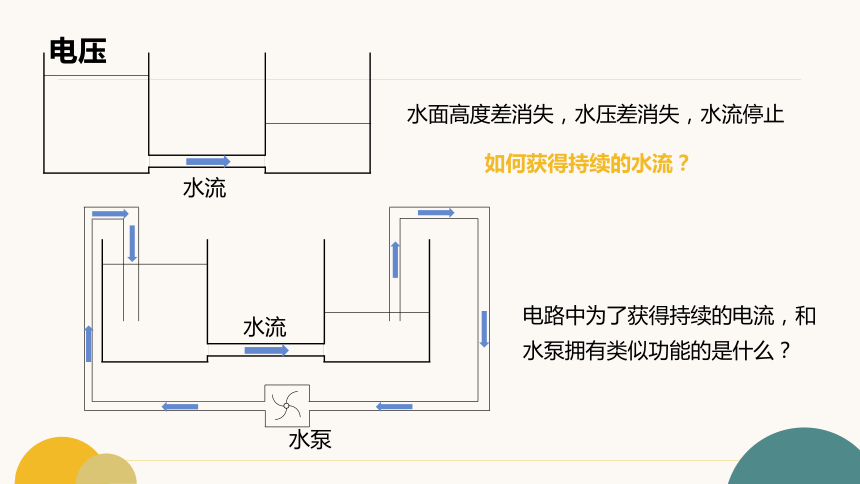

如何获得持续的水流？
水流
水泵
电路中为了获得持续的电流，和水泵拥有类似功能的是什么？
水面高度差消失，水压差消失，水流停止

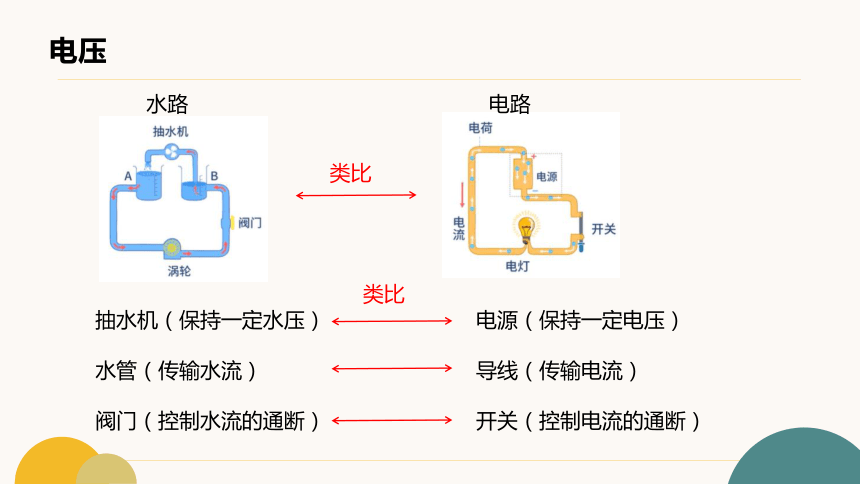

电压
电压
水路
电路
抽水机（保持一定水压）
水管（传输水流）
阀门（控制水流的通断）
电源（保持一定电压）
导线（传输电流）
开关（控制电流的通断）
类比
类比

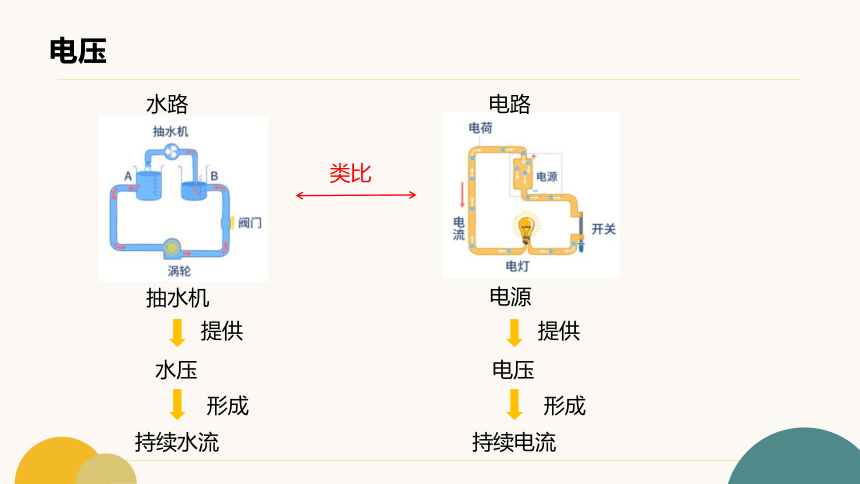

电压
水路
电路
类比
抽水机
水压
持续水流
提供
形成
电源
电压
持续电流
提供
形成

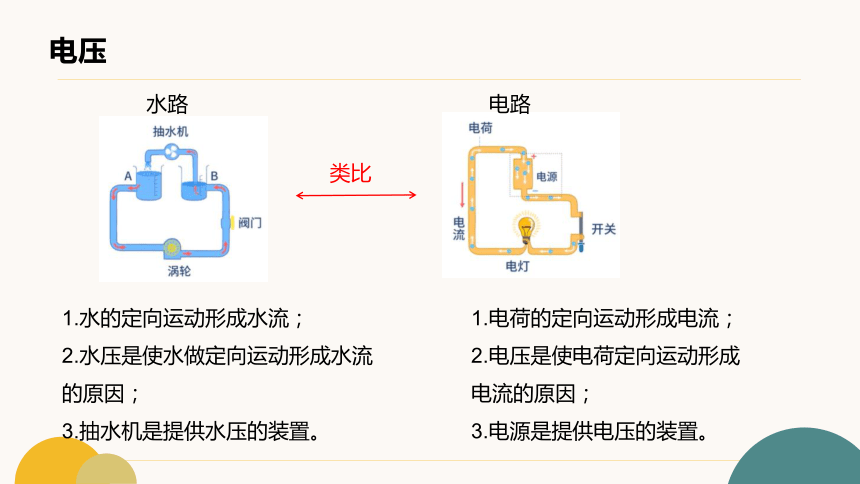

电压
水路
电路
1.水的定向运动形成水流；
2.水压是使水做定向运动形成水流的原因；
3.抽水机是提供水压的装置。
1.电荷的定向运动形成电流；
2.电压是使电荷定向运动形成电流的原因；
3.电源是提供电压的装置。
类比
电压

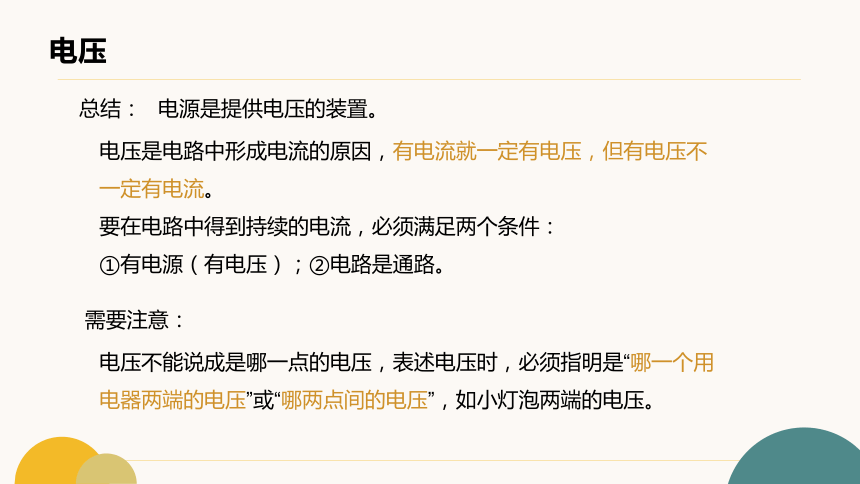

总结：
电压是电路中形成电流的原因，有电流就一定有电压，但有电压不一定有电流。
要在电路中得到持续的电流，必须满足两个条件：
①有电源（有电压）；②电路是通路。
需要注意：
电压不能说成是哪一点的电压，表述电压时，必须指明是“哪一个用电器两端的电压”或“哪两点间的电压”，如小灯泡两端的电压。
电源是提供电压的装置。
单位换算: 1kV=103V 1V=103mV
1mV=103μV
1、符号：U
3、单位：伏特，简称伏，符号V
其他单位：千伏（k V ）、毫伏（mV）、微伏（μV）
2、电压表的电路符号：
电压
V
意大利物理学家伏打——伏打电堆
电压

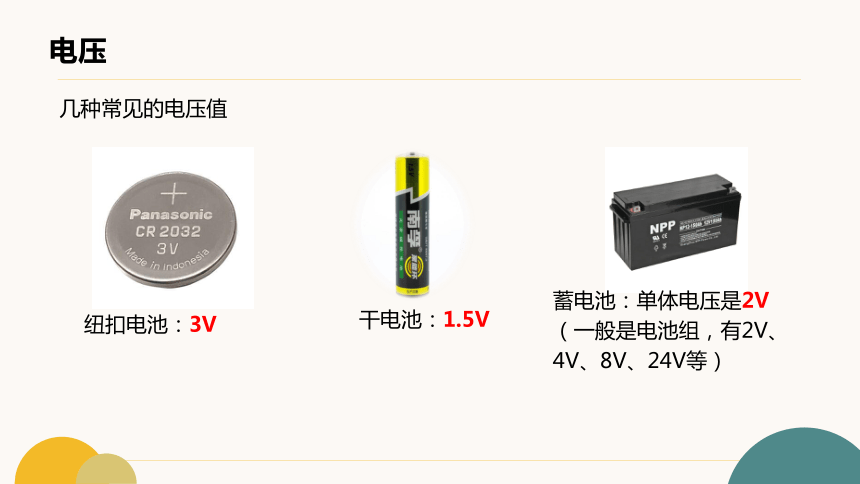

几种常见的电压值
纽扣电池：3V
干电池：1.5V
蓄电池：单体电压是2V（一般是电池组，有2V、4V、8V、24V等）
电压
几种常见的电压值
人体安全电压为不高于36V，持续接触安全电压为24V
我国规定电网供给居民家庭用电的电压值为220V
产生闪电的电压104~109V
电压
测量电流的大小，我们使用的是电流表，那么测量电压的大小，我们需要用什么仪器呢？
电压表
电压表：测量电路两端电压的大小
符号：
电压表的结构：
指针
刻度盘（两套量程）
电压表符号
调零旋钮：使用前先看看指针是否指零，若不指零，则需要调节
负接线柱
正接线柱：量程0~3V
正接线柱：量程0~15V
电压
两套量程，对应两种量程接法
量程：0-3V
每个大格：1V
每一小格：0.1V
量程：0-15V
每个大格：5V
每个小格：0.5V
同一刻度，大量程数值是小量程数值的五倍
电压
电压表的读数
1.确定量程。
2.先读大格。
3.再读小格。
4.实验中读取电压读数时一般不需要估读。
读出下列电压表数值
1.2V
1.5V
电压
电压
电压表的使用规则：
1.使用前，如果指针不在零刻度线，要调整调零旋钮，使指针指在零刻度线。
若不调零则：（1）指针在零刻度线左侧：会使测量结果偏小；
（2）指针在零刻度线右侧：会使测量结果偏大。
电压
电压表的使用规则：
2.电压表必须跟被测用电器并联。（正负接线柱接在谁的两端就测谁）
若将电压表与用电器串联，电路相当于断路，电路中没有电流通过，电压表将不能测出被测用电器两端的电压，而是显示电源电压。
电压
电压表的使用规则：
3.电压表的“+”接线柱（标有“3V”或标有“15V”字样的接线柱）接在跟电源正极相连的那一端，”—”接线柱接在跟电源负极相连的那一端。
如果正、负接线柱接反了，会使电压表指针反向偏转，造成指针碰弯。
电压
电压表的使用规则：
4.电压表可直接连到电源的正、负极上，测出的是电源电压，但要注意所用量程的最大测量值必须大于电源电压。
电压表是个相当大的电阻器，理想化处理，相当于断路。
电路中不会有电流
电压
电压表的使用规则：
5.（1）被测电压不能超过电压表的最大测量值；
（2）在不超过最大测量值的前提下，尽可能选用小量程测电压，可以提高测量精确度。
如何选量程？
（1）能估测被测电压的大小时，根据估测的电压大小选择合适的量程。
（2）不能估测被测电压大小时，要用大量程试触来选择合适的量程。
电压
“试触”出现的情况及原因：
指针不动
指针偏转过大
指针偏转很小
指针向零刻度线左侧偏转
电路开路
所选量程小了
所选量程大了
正负接线柱接反了
电压
思考：怎样判断电压表的测量对象？
电压表测量对象判断
观察电压表并联在谁两端
1.移点法
2.去源法
电压
移点法：沿导线移动电压表与电路连接点的位置，注意移点时只能越过导线、开关、电流表，不能越过电源和任何用电器，包括定制电阻，最后观察电压表与哪部分电路或用电器并联，电压表就测量哪部分电路或用电器两端的电压。
电压
去源法：选取电压表接在电路中的两个接点为分点，将电路分成两部分，将两点间含有电源的部分电路“去掉”，分析电压表与哪部分电路或用电器组成闭合回路，电压表就测量那部分电路或用电器两端的电压。
A
V
电压表和电流表异同比较
项目 电压表 电流表
用途 测量电路两端的电压 测量电路中的电流
符号
连接方法 并联在被测电路的两端 串联在被测电路中
与电源相接 能够直接并联在电源两极上 绝对不允许不经过用电器直接连到电源两级上
相同点 使用前要调节指针指在零刻度线处，弄清量程、分度值；使用时都要选择合适的量程，都要待指针稳定后再读数；不能估计出电流值或电压值时可用试触法判断是否超过量程 电压
练习
1．关于电流表和电压表的使用，下列说法错误的是( )
A．使用前都应检查指针是否指零
B．若有两个量程，一般都先用大量程“试触”
C．两表都不能将两接线柱直接接到电源的两极上
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出
C
练习
2．如图所示电路中，闭合开关S，灯泡发光，电路正常。若将电压表与电流表交换位置，电路可能出现的情况是( )
A．电流表、电压表被烧毁
B．电压表示数接近电源电压
C．灯泡正常发光
D．电流表有示数
B
练习
3．用电压表测某段电路两端电压时，选用0～3V的量程，读数为2.6V，若改用0～15V的量程，则( )
A．指针偏转角度较大
B．指针偏转角度较小
C．仍能准确读出示数2.6V
D．读数应为13.0V
B
